Место расположения ЭБУ: где стоит блок управления двигателем и его основные функции

Неисправности электронного блока управления двигателем и диагностика

Хотя производители выполняют ЭБУ в виде защищенной коробки, размещая аппаратную начинку в прочном металлическом корпусе, данное устройство также может выйти из строя. Проблемы с блоком управления могут сопровождаться неустойчивой работой ДВС или невозможностью завести двигатель, отклонениями в процессах смесеобразования, нарушениями в работе трансмиссии (как правило, автоматической) и т.д.

Чтобы проверить ЭБУ, начинать следует с визуального осмотра, что позволяет вывить очевидные дефекты (например, трещины в корпусе). Однако если таковых не обнаружено, это все равно не позволяет исключить возможные повреждения микропроцессора, так как причин для выхода из  строя данного устройства достаточно много.

Среди самых простых  специалисты выделяют:

• перегрев;
• сильную коррозию и попадание влаги;
• повреждения в результате ударных нагрузок;
• короткое замыкание;

Также виновником проблем может оказаться не сам ЭБУ, а плохой контакт с датчиками, окисление в месте присоединения проводов. Отметим, что нередко к проблемам с блоком управления приводит банальная безответственность самого автовладельца.

Например, во время мойки двигателя под давлением блок не защищается должным образом от попадания влаги, машина эксплуатируется во влажную погоду со снятыми элементами (без крыльев, капота). Часто владельцы игнорируют тот факт, что крепление ЭБУ в месте установки недостаточно надежное или имеются проблемы с проводкой, что может привести к короткому замыканию и т.п.

Сейчас читают:

Еще вывести из строя электронный блок  может «прикуривание» от другого автомобиля с заведенным двигателем, неквалифицированная установка в автомобиль дополнительного оборудования, проблемы в высоковольтной части системы зажигания.

Добавим, что также встречаются случаи полного выведения из строя ЭБУ после попыток непрофессионального или самостоятельного ремонта данного типа устройств, а также чип-тюнинга

Важно понимать, на некоторых моделях блок является неремонтопригодным, то есть предполагается полная замена блока

При этом после проведения поверхностной диагностики владелец снимает ЭБУ и пытается его разобрать/отремонтировать. Затем часто выясняется, что причиной проблем все же оказывается какой-либо датчик, однако после попыток ремонта блок для дальнейшей эксплуатации уже не пригоден.

По этой причине важно понимать, что сначала должна быть проведена комплексная профессиональная компьютерная диагностика. Только после этого можно принимать решение о том, что делать, менять или выполнить ремонт блока управления двигателем. Если же говорить о доступной проверке, которую может выполнить автолюбитель самостоятельно, это банальная подмена имеющегося блока на точно такой же заведомо рабочий

Например, можно под залог взять ЭБУ от такого же авто на разборке, установить такой блок и проверить работу ДВС. Если машина работает с новым блоком нормально, тогда проблема очевидна

Если же говорить о доступной проверке, которую может выполнить автолюбитель самостоятельно, это банальная подмена имеющегося блока на точно такой же заведомо рабочий. Например, можно под залог взять ЭБУ от такого же авто на разборке, установить такой блок и проверить работу ДВС. Если машина работает с новым блоком нормально, тогда проблема очевидна.

Также отметим, что не всегда удается устранить поломку только заменой контроллера. Как уже говорилось выше, часто первопричиной поломки ЭБУ является не сам блок. Простыми словами, если, например, имеется замыкание в проводке, новый блок управления быстро выйдет из строя точно так же, как и предыдущий.

Назначение систем управления двигателем

Если выразиться проще, то главным условием для лучшей работы двигателя, является точное дозирование топливовоздушной смеси, в зависимости от условий работы двигателя. То есть, в нужный момент времени при работе двигателя, необходимо подать точное количество топлива вместе с воздухом и в нужный момент воспламенить его, для получения хороших показателей мощности, топливной экономичности и норм токсичности. Этот момент, является основополагающим при совершенствовании систем управления двигателем.

Электронная система управления двигателем (ЭСУД)

В прошлом веке, автопроизводители в основном совершенствовали эти системы механическим путем. Пытались модернизировать систему зажигания, поплавковыми камерами карбюраторов регулировали подачу топлива, но все эти попытки оказались тщетны.

Единственно правильным путем оптимизации работы двигателя было создание электронной системы управления двигателем (ЭСУД). Эту систему сейчас используют абсолютно на всех современных автомобилях.

ЭСУД состоит из датчиков, электронного блока управления (ЭБУ), и исполнительных механизмов. То есть ЭСУД нельзя назвать просто компьютером или как его еще называют “инжектором”, так как это в первую очередь система, в которой каждый участник выполняет свою определенную роль.

ЭСУД на разных автомобилях могут отличаться друг от друга, по типу работы датчиков, либо исполнительных механизмов. Но суть всегда остается одной, ЭБУ собирает информацию со всех датчиков о текущем состоянии работы двигателя(положение коленчатого вала, положение и скорость открытия дроссельной заслонки и т.д.), в том числе о намерениях водителя, после чего на основе своего программного обеспечения создает управляющий сигнал на исполнительные механизмы (на топливные форсунки, электробензонасос (ЭБН), регулятор холостого хода (РХХ) и т.д.).

Несколько слов о бытовой технике

Многочисленные изделия бытовой техники имеют встроенные электроприводы, приводящие в движение их рабочие органы: ножи мясорубок и чопперов, различные насадки кухонных комбайнов и миксеров, активаторы стиральных машин. Здесь же можно вспомнить и различные ручные электроинструменты. В большинстве случаев эти изделия оснащены электродвигателями постоянного тока, которые допускают простой способ регулирования их частоты вращения при помощи переменных резисторов, подвижные контакты которых выводятся на органы управления.

Исключением из этого правила являются современные стиральные машины. Они оснащаются, как правило, бесконтактными (в отличие от двигателей постоянного тока) однофазными асинхронными двигателями. Поскольку частота вращения такого двигателя определяется частотой тока в питающей электросети, то для ее изменения используется специальный электронный блок управления стиральной машины.

По сути, он представляет собой частотный электропривод. Его задачей является питание обмотки статора приводного электродвигателя током такой частоты, при котором скорость вращения двигателя (и активатора) соответствовали бы заданному режиму. Так, при полоскании белья нужна минимальная скорость вращения, а при его отжиме – максимальная.

В большинстве современных домохозяйств стиральные машины используются весьма интенсивно. Поэтому частым видом их неисправности является выход из строя какого-либо элемента управляющей схемы. После чего следует неизбежная замена блока управления.

ЭБУ — устройство, принцип работы

ЭБУ — электронный блок управления двигателем автомобиля, его другое название — контроллер. Он принимает информацию от многочисленных датчиков, обрабатывает ее по особым алгоритмам и, отталкиваясь от полученных данных, отдает команды исполнительным устройствам системы.

Обмен информацией ведется посредством CAN-шины, которая объединяет все электронные и цифровые системы современного автомобиля в одну сеть.

Благодаря такому подходу можно оптимизировать работу двигателя: расход топлива, подачу воздуха, мощность, крутящий момент и др.

Основными функциями ЭБУ являются:

• управление и контроль за впрыском топлива в инжекторных двигателях;
• контроль за зажиганием;
• управление фазами газораспределения;
• регулировка и поддержание температуры в охлаждающей системе двигателя;
• контроль за положением дроссельной заслонки;
• анализ состава выхлопных газов;
• контроль за работой системы рециркуляции отработанных газов.

Кроме того на контроллер поступает информация о положении и частоте вращения коленчатого вала, текущей скорости движения транспортного средства, о напряжении в бортовой сети автомобиля. Также ЭБУ оснащен системой диагностики и в случае обнаружения каких-либо неполадок или сбоев информирует о них владельца посредством кнопки Check-Engine.

При проведении диагностики специалисты подключают к контроллеру через разъем сканирующее устройство, на экран которого выводятся все коды ошибок, а также информация о состоянии двигателя.

Устройство электронного блока управления двигателем.

Контроллер представляет из себя электронную плату с микропроцессором и запоминающим устройством, заключенную в пластиковый или металлический корпус. На корпусе имеются разъемы для подключения к бортовой сети автомобиля и сканирующему устройству. ЭБУ обычно устанавливается либо в подкапотном пространстве, либо в переднем торпедо со стороны пассажира, за бардачком. В инструкции обязательно должно быть указано место расположения контроллера.

Для нормального функционирования в блоке управления применяется несколько типов памяти:

• ППЗУ — программируемое постоянное запоминающие устройство — здесь содержатся основные программы и параметры работы двигателя;
• ОЗУ — оперативная память, используется для обработки всего массива данных, сохранения промежуточных результатов;
• ЭРПЗУ — электрически репрограммируемое запоминающее устройство — применяется для хранения различной временной информации: коды доступа и блокировки, а также считывает информацию о пробеге, времени работы двигателя, расходе топлива.

Программное обеспечение ЭБУ состоит из двух модулей: функционального и контрольного. Первый отвечает за прием данных и их обработку, отправляет импульсы на исполняющие устройства. Контрольный модуль отвечает за корректность входящих сигналов от датчиков и в случае обнаружения каких-либо расхождений с заданными параметрами проводит корректирующие воздействия, либо полностью блокирует работу двигателя.

Необходимость в перепрограммировании может возникать при проведении чип-тюнинга двигателя для повышения его мощности и улучшения технических характеристик. Провести данную операцию можно только при наличии сертифицированного программного обеспечения. Однако, производители автомобилей очень неохотно делятся данной информацией, поскольку не в их интересах, чтобы пользователи самостоятельно изменяли настройки.

Ремонт и замена ЭБУ.

Если контроллер выходит из строя или работает некорректно, то прежде всего это отображается в провалах в работе двигателя, а иногда и в полной его блокировке. Check Engine может постоянно высвечивать ошибку, которую невозможно удалить. Основные причины выхода ЭБУ из строя это:

• перегрузка, воздействие короткого замыкания;
• влияние внешних факторов — влага, коррозия, удары, вибрация.

Кроме того любой микропроцессор перегревается, если система охлаждения выходит из строя.

Ремонт, равно как и замена блока управления обойдутся не дешево. Оптимальным вариантом будет приобретение нового блока. Чтобы его подобрать, нужно знать все параметры машины

Где находится блок управления двигателем

Начнем с того, что на сегодняшний день среди автопроизводителей не существует какого-либо стандарта, который четко определяет место установки блока управления двигателем. Другими словами, на разных автомобилях данное устройство может располагаться в различных местах.

В зависимости от особенностей конструкции того или иного ТС, предпочтений инженеров и т.п., ЭБУ может находиться в салоне автомобиля, выноситься в подкапотное пространство и так далее. Другими словами, для моделей различных производителей место установки электронного блока индивидуально.

Например, в некоторых авто блок располагается в салоне под торпедо, причем может быть зафиксирован как в области центральной консоли или под панелью приборов, так и под бардачком. В ряде случаев нужно поднять ковровое покрытие в ногах переднего пассажира, после чего можно увидеть защитную металлическую пластину, которая прикрывает ЭБУ.

Также на многих ТС контроллер находится прямо в моторном отсеке. В некоторых случаях отмечено его расположение ближе к лобовому стеклу, слева или справа, возле «стаканов» передних стоек и т.д. Как правило, элемент крепится в самых верхних точках. Это необходимо для минимального попадания влаги на электронное устройство.

Однако такое место установки практикуется не на всех машинах. Существует большое количество моделей, на которых область расположения ЭБУ выбрана откровенно неудачно (например, ближе к радиаторной решетке для лучшего охлаждения или рядом с каналами для слива дождевой воды).

В последнем случае проблема заключается в том, что когда канал забивается грязью и листьями, вода начинает попадать на электронный блок, что вызывает его усиленную коррозию и т.д. Также добавим, что среди разных вариантов установки еще встречаются такие места, как ниша левого или правого брызговика. Обычно чтобы добраться до блока управления, в этом случае нужно предварительно снимать подкрылки.

С учетом вышесказанного становится вполне очевидно, что если блок не установлен на видном месте под капотом, без надлежащего опыта и знаний быстро обнаружить устройство может быть весьма затруднительно. По этой причине  рекомендуется отдельно изучить руководство по эксплуатации и ремонту конкретного ТС, чтобы избежать сложностей и ошибок.

Дело в том, что на практике неопытные автолюбители часто путают ЭБУ двигателем с другими блоками управления, которые находятся в составе общей электронной системы автомобиля (блоки ABS, блоки AIRBAG и т.п.).

При этом отдельное изучение мануала или профессиональная консультация помогут быстро определить, где расположен блок управления двигателем на том или ином автомобиле, а также  добраться до «мозгов» машины без риска что-либо случайно отключить, замкнуть или сломать.

Основные причины возникновения неисправностей в ЭБУ:

• Вмешательство в электронные системы авто неквалифицированным работником;
• «Прикуривание» при рабочем двигателе автомобиля;
• Неправильное подключение полярности аккумулятора авто;
• Снятие клеммы аккумулятора при рабочем двигателе;
• Запуск стартера при отсоединенной силовой шине;
• Попадание электрода на датчики или проводку при проведении сварочных работ;
• Чрезмерная влажность, что приведет к попаданию воды в блок ЭБУ;
• Неисправность частей системы зажигания;
• Замыкание или частичных обрыв проводки автомобиля.

В сервисных условиях можно определить лишь основные коды внутренних неисправностей. Блок ремонту не подлежит, меняется целиком.

Произвести самостоятельный поиск неисправности можно следуя универсальному алгоритму:

• визуальный осмотр электронного блока управления двигателем;
• сканирование с помощью специального оборудования;
• проверка исправности приспособления путем его замены;
• мониторинг функций обеспечения работы бортовика;
• полная проверка функций исполнения бортовика.

Прежде, чем произвести визуальный осмотр или замену, нужно убедиться что:

1. в бензобаке отсутствует топливо;
2. в выхлопной трубе отсутствует затычка;
3. клеммы аккумулятора надежно затянуты;
4. электропроводка авто не повреждена;
5. ключ зажигания подлинный.

Следует отметить один важный момент — когда вы меняете блок управления, то основная работа заключается в подключение к проводке через соответствующие разъемы. Подключение часто усложняется и труднодоступностью к расположению ЭБУ.

А вместе с ним, последствия коснутся работы электропитания, трансмиссии, выхлопной системы и других элементов. Поскольку для правильного функционирования, электронный блок нуждается в сигналах от всех датчиков, ему требуется нормальное напряжение от аккумуляторной батареи, хорошее соединение с «массой» и возможность отправлять управляющие импульсы и сигналы всем исполнительным устройствам электронной системы.

Схема распиновкм ЭБУ Январь 7.2 ВАЗ 2114

В контроллере ВАЗ 2114 очень часто случаются поломки. В системе имеется функция самодиагностики – ЭБУ опрашивает все узлы и выдает заключение о пригодности их к работе. Если вышел какой-либо элемент из строя, на приборной панели загорится лампа «Check Engine».

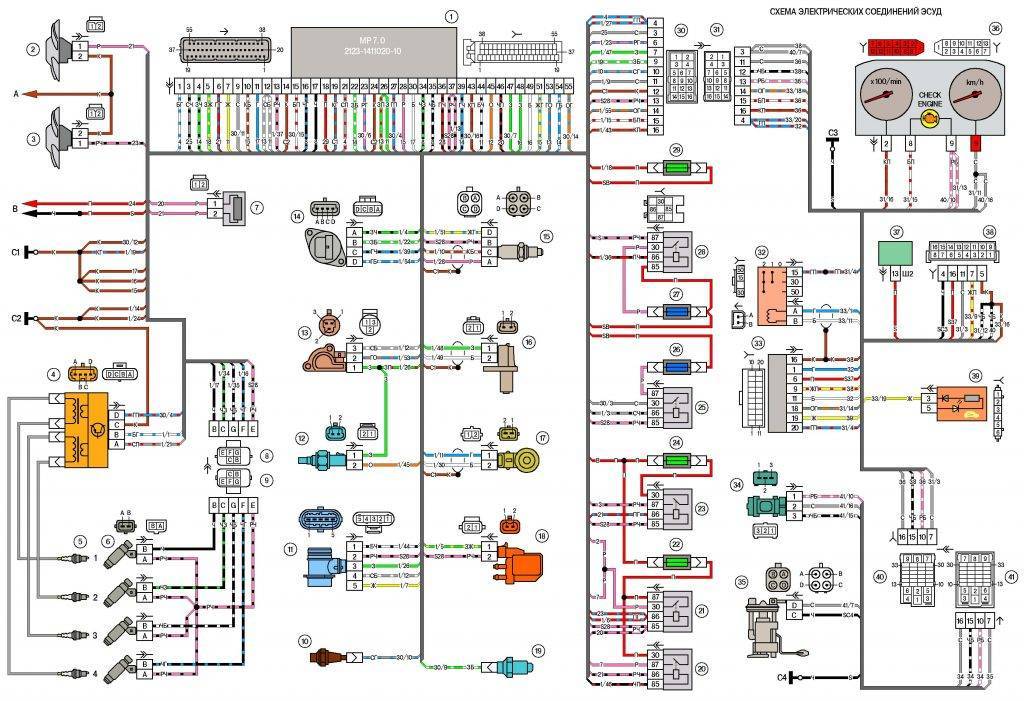

Схема распиновки ЭБУ Январь 7.2

Узнать, какой именно датчик или исполнительный механизм вышел из строя, можно лишь при помощи специального диагностического оборудования. Даже с помощью знаменитого OBD-Scan ’а ELM-327, полюбившегося многим за простоту использования, можно считать все параметры работы двигателя, найти ошибку, устранить ее и удалить из памяти ЭБУ ВАЗ 2114.

Система управления двигателем

Системой управления двигателем называется электронная система управления, которая обеспечивает работу двух и более систем двигателя. Система является одним из основных электронных компонентов электрооборудования автомобиля.

Генератором развития систем управления двигателем в мире является немецкая фирма Bosch. Технический прогресс в области электроники, жесткие нормы экологической безопасности обусловливают неуклонный рост числа подконтрольных систем двигателя.

Свою историю система управления двигателем ведет от объединенной системы впрыска и зажигания. Современная система управления двигателем объединяет значительно больше систем и устройств. Помимо традиционных систем впрыска и зажигания под управлением электронной системы находятся: топливная система, система впуска, выпускная система, система охлаждения, система рециркуляции отработавших газов, система улавливания паров бензина, вакуумный усилитель тормозов.

Термином «система управления двигателем» обычно называют систему управления бензиновым двигателем. В дизельном двигателе аналогичная система называется система управления дизелем.

Система управления двигателем включает входные датчики, электронный блок управления и исполнительные устройства систем двигателя.

Входные датчики измеряют конкретные параметры работы двигателя и преобразуют их в электрические сигналы. Информация, получаемая от датчиков, является основой управления двигателем. Количество и номенклатура датчиков определяется видом и модификацией системы управления. Например, в системе управления двигателем Motronic-MED применяются следующие входные датчики: давления топлива в контуре низкого давления, давления топлива, частоты вращения коленчатого вала, Холла, положения педали акселератора, расходомер воздуха (при наличии), детонации, температуры охлаждающей жидкости, температуры масла, температуры воздуха на впуске, положения дроссельной заслонки, давления во впускном коллекторе, кислородные датчики и др. Каждый из датчиков используется в интересах одной или нескольких систем двигателя.

Электронный блок управления двигателем принимает информацию от датчиков и в соответствии с заложенным программным обеспечением формирует управляющие сигналы на исполнительные устройства систем двигателя. В своей работе электронный блок управления взаимодействует с блоками управления автоматической коробкой передач, системой ABS (ESP), электроусилителя руля, подушками безопасности и др.

Исполнительные устройства входят в состав конкретных систем двигателя и обеспечивают их работу. Исполнительными устройствами топливной системы являются электрический топливный насос и перепускной клапан. В системе впрыска управляемыми элементами являются форсунки и клапан регулирования давления. Работа системы впуска управляется с помощью привода дроссельной заслонки и привода впускных заслонок.

Катушки зажигания являются исполнительными устройствами системы зажигания. Система охлаждения современного автомобиля также имеет ряд компонентов, управляемых электроникой: термостат (на некоторых моделях двигателей), реле дополнительного насоса охлаждающей жидкости, блок управления вентилятора радиатора, реле охлаждения двигателя после остановки.

В выпускной системе осуществляется принудительный подогрев кислородных датчиков и датчика оксидов азота, необходимый для их эффективной работы. Исполнительными устройствами системы рециркуляции отработавших газов являются электромагнитный клапан управления подачей вторичного воздуха, а также электродвигатель насоса вторичного воздуха. Управление системой улавливания паров бензина производится с помощью электромагнитного клапан продувки адсорбера.

Принцип работы системы управления двигателем основан на комплексном управлении величиной крутящего момента двигателя. Другими словами, система управления двигателем приводит величину крутящего момента в соответствия с конкретным режимом работы двигателя. Система различает следующие режимы работы двигателя:

• запуск;
• прогрев;
• холостой ход;
• движение;
• переключение передач;
• торможение;
• работа системы кондиционирования.

Изменение величины крутящего момента производиться двумя способами — путем регулирования наполнения цилиндров воздухом и регулированием угла опережения зажигания.

Источник

Неисправности и ремонт ЭБУ

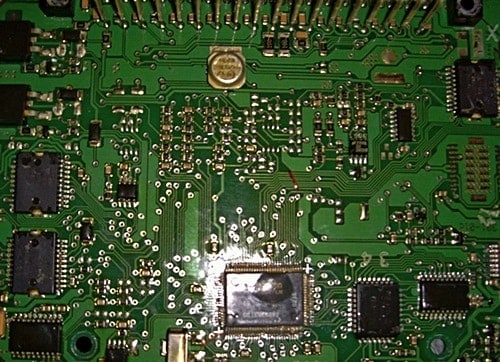

Поврежденный чип на плате ЭБУ

ЭБУ – важная и, как правило, очень надежная часть автомобиля. Но можно однозначно говорить о его неисправности:

• Если машина не запускается или плохо управляется,
• Происходят различные блокировки (дверей, сцепления и пр.),
• На дисплей постоянно выдаются ошибки,
• Происходят сбои в работе двигателя.

Самая частая причина выхода из строя ЭБУ – короткое замыкание в бортовой электросети. Также поломка может случиться из-за аварии, перегрева, попадания на плату жидкостей (воды, антифриза), в результате коррозии.

Блок управления – весьма дорогой узел автомобиля. Его стоимость для «народных» иномарок составляет 300 — 500 долл. Прежде чем покупать новый блок, покажите старый хорошему эксперту. Если микросхема «выгорела» или корродировала лишь частично, наверняка (с вероятностью 80%) можно восстановить работоспособность и проездить на ней еще какое-то время.

Снять ЭБУ достаточно просто, для этого нужно:

1. Отсоедините минусовую клемму аккумулятора,
2. Отсоедините два входящих шлейфа,
3. Открутите болты крепления.

Если ЭБУ размещается возле печки на передней панели, предварительно понадобится ее (панель) снять.

Устройство ЭСУД

В этом разделе мы рассмотрим то, что входит в состав контроллера, как он работает и за счет чего происходит контроль над мотором и прочими элементами. Если же брать как пример электронных систем максимально простой автомобиль, те же самые первые инжекторные автомобили ВАЗ, где компьютер управляет только мотором, то здесь все остальные элементы машины чисто механические. А блок выглядит чуть больше коммутатора от бесконтактного зажигания.

Устройство контроллера

Электронная система управления двигателем включает в себя массу различных элементов, главным из которых, конечно же, является бортовой компьютер. Представляет он из себя микропроцессорное устройство имеющие специальное назначение. Внутри располагается почти то же самое, что и у обычного настольного компьютера: оперативное запоминающие устройство (ОЗУ) и программируемое постоянное устройство запоминания (ППЗУ). ОЗУ необходимо компьютеру, чтобы хранить постоянно изменяющуюся информацию, например, характер работы двигателя в определенный момент. Здесь же храниться и все ошибки, что возникают в процессе работы машины, отсюда берутся эти показания и высвечиваются на приборной панели водителя в виде специальных ламп, или же, при наличии экрана, пишется непосредственно кода ошибки. При отключении питания все, что было записано в ОЗУ стирается.

Постоянная память хранит в себе заложенную программу по управлению двигателем на все случаи жизни. Это программа представляет собой алгоритм команд для правильно работы мотора, все калибровочные настройки. Это своеобразный жесткий диск компьютера, который независимо от наличия питания хранит всю заложенную информацию в себе. К слову, неоднозначный чип-тюнинг занимается именно изменением программы машины на более комфортабельную. Так, в зависимости от пожеланий клиента может быть установлена программа, которая бы увеличивала мощность мотора, но при этом повышался бы расход. С другой стороны, посредство замены программы можно добиться повышения экономичности автомобиля, но упадет тяга. Это очень удобно: можно подкорректировать работу мотора в зависимости от насущных потребностей.

Принцип работы

В свое работе компьютер использует показания с датчиков, основываясь на них, формируется задача для всех исполнительных устройств. В их число входят такие элементы, как топливный насос, форсунки в головке блока, система зажигания и прочее. К тому же. В задачи контроллера входит и диагностика правильности работы всех систем машины. Так называемая система самодиагностики. Если же находится какая-то неисправность, то загорается соответствующая лампа на приборной панели, или же просто запоминается код ошибки.

Говоря о контроле над мотором, то здесь главной задачей является непосредственно управление впрыском топлива. Происходить это должно в точный момент и в определённой последовательности, в зависимости от порядка работы двигателя и от нагрузки на двигатель в этот момент. Среди датчиков можно обнаружить такие: датчик положения распределительного и коленчатого вала, датчик массового расхода воздуха, датчик положения педали акселератора, датчик положения дроссельной заслонки, и масса прочих. Все они вкладывают свою лепту в процесс смесеобразования и момента впрыска топлива в цилиндры. К слову, консистенция топлива также регулируется компьютером. Топливно-воздушная смесь образовывается во впускном коллекторе, и она всегда готова к впрыску. Впрыск происходит посредством форсунок. Система зажигания также контролируется блоком управления, искра подается точно в момент, когда поршень находится в верхней мертвой точке, топливо уже впрыснуто, а все клапана закрыты.

Стендовые диагностические системы

Эти системы не подключаются к бортовым электронным блокам управления и, таким образом, не зависят от бортовой диагностической системы автомобиля. Они обычно диагностируют отдельные механизмы двигателя и системы зажигания, поэтому их часто называют мотор-тестерами. Основными элементами мотор-тестера являются датчики, а также блок обработки и индикации результатов измерений воспринимаемых сигналов. Датчики и регистрирующие приборы соединены с кабелями с помощью штекеров и зажимов.

Мотор-тестеры выполняются на базе компьютеров, имеют клавиатуру, дисплей, дисководы, привод CD-ROM. В комплект обычно входит набор соединительных проводов и кабелей, стробоскоп, а в отдельных случаях — и газоанализатор отработавших газов. Информация вводится в компьютер с помощью соответствующего анализатора, в котором размещены аналогово-цифровые преобразователи, компараторы, усилители и другие устройства предварительной обработки сигналов. Анализатор подключается к необходимым элементам на автомобиле с помощью комплекта кабелей, который представляет собой набор проводов, подключаемых к отрицательной, положительной клеммам аккумулятора и катушке зажигания, провода высокого напряжения к катушке зажигания и к свече первого цилиндра, а кроме того, бесконтактный датчик тока на шине зарядки аккумулятора, датчик температуры масла в двигателе (вставляется вместо щупа), датчик разрежения во впускном коллекторе и т.п.

Основная часть мотор-тестера — осциллоскоп, на экране которого появляются различные осциллограммы, отражающие режим работы и техническое состояние проверяемых деталей и приборов системы зажигания. Оценка сигнала, появляющегося на экране осциллоскопа, основывается на анализе изменений (при наличии неисправностей) характера электрических процессов, протекающих в цепях низкого и высокого напряжения. По отдельным частям изображения можно судить также о работе некоторых элементов систем питания и зажигания, а характер изменения позволяет выявлять причины неисправностей.

Компьютер мотор-тестера обрабатывает информацию, полученную от двигателя, и представляет результаты на дисплее или в виде распечатки на принтере. С мотор-тестером может поставляться комплект лазерных компакт-дисков с технической информацией о различных моделях автомобилей, а также с инструкциями оператору о порядке подключения мотор-тестера к автомобилю и о последовательности проведения контрольных операций.

Перед проведением диагностирования вводят модель автомобиля, тип двигателя, трансмиссии, системы зажигания, впрыска топлива и другие параметры, характеризующие объект диагностирования. Мотор-тестеры способны диагностировать большинство автомобильных систем, в том числе системы пуска, электроснабжения, зажигания, оценивать компрессию в цилиндрах, измерять параметры системы питания.

Современные мотор-тестеры могут выдавать информацию о состоянии системы зажигания в виде цифр или осциллограммы процесса. Примером служит мотор-тестер М3-2 (Беларусь), с помощью которого можно определять состояние двигателя (по развиваемой мощности, балансу мощности по цилиндрам, относительной компрессии), стартера, генератора, реле-регулятора, аккумулятора, прерывателя-распределителя, электропроводов, свечей зажигания, лямбда-датчика, форсунок системы впрыска бензиновых двигателей, дизельной топливной аппаратуры, измерять с помощью стробоскопа углы опережения зажигания для бензиновых двигателей и впрыска для дизельных двигателей.

По мере усложнения автомобильной электроники расширяются и функциональные возможности стационарных систем, поскольку необходимо диагностировать не только управление двигателем, но и тормозные системы, активную подвеску и т.д.

Универсальность компьютерных мотор-тестеров определяется их программным обеспечением. Многие из них работают в привычной большинству пользователей операционной системе Windows.

К недостаткам мотор-тестеров следует отнести то, что с их помощью трудно обнаружить непостоянные неисправности в сложных электронных системах, когда неисправность в одной системе проявляется в виде симптомов в других системах, функционально связанных с первой.

Диагностика ЭБУ

Блок управления двигателем ВАЗ — это устройство, которое может проработать долгое время без поломок, тем не менее, ни одно оборудование не может быть защищено от неисправностей. При обнаружении первых симптомов поломок устройство подлежит диагностике, поскольку несвоевременная проверка и ремонт могут привести к более серьезным последствиям. Диагностика устройства подразумевает считывание кодов ошибок, сохраненных в памяти девайса, для их дальнейшей расшифровки.

Лучше всего проверять ЭБУ в специализированных центрах, поскольку диагностическое оборудование должно быть настроено под определенную модель ЭБУ. Разумеется, процедура диагностики может быть осуществлена и своими силами — с помощью компьютера, диагностического адаптера и программного обеспечения.

В том случае, если ЭБУ не отвечает на проверку, но следует проверить его работоспособность, в частности:

• произвести диагностику девайса на предмет перегрева;
• убедиться в том, что устройство подключено к цепи питания и что его контакт с бортовой сетью хороший;
• произвести диагностику механической целостности девайса — вполне возможно, что на корпусе устройства имеются повреждения, также причина может заключаться в образовании коррозии.

Помните о том, что качественный ремонт блока управления в домашних условиях выполнить невозможно. Процедуру ремонта лучше доверить специалистам, причем не с любого СТО, а именно из сертифицированных центров.

Как проверить ЭБУ на работоспособность

Первый этап проверки работоспособности — контроль всех питающих напряжений.

Второй этап – компьютерная диагностика. В случае если диагностирующее устройство связывается с двигателем это уже показатель работоспособности ЭБУ.

Компьютерная диагностика может выдать сообщение о блокировке блока иммобилайзером, тогда нужно привязывать ключи.

В некоторых случаях для определения неисправности нужно разобрать ЭБУ, другими словами удалить герметик и снять крышку, взяв доступ к плате. На ней возможно найти прогоревшие токопроводящие дорожки, неисправные транзисторы, другие элементы и диоды.

Самый надежный метод проверки – «подбросить» заведомо исправный ЭБУ. Но он должен быть или безиммовый или придется заново «подвязывать» ключи и иммобилайзер.

Время от времени на разборках продается комплект ЭБУ+иммобилайзер+чип ключа. В таком случае

неприятностей нет. Подключаете к схеме ЭБУ и иммобилайзер, чип устанавливаете в торец катушки накачки на замке зажигания,по окончании чего заводите двигатель.
