Есть ли штраф за шум ввиду удаления катализатора/сажевого фильтра?
Ряд автомобилистов предпочитает удалять сажевый фильтр или катализатор из выхлопной системы. Напомним, что он защищает окружающую среду от вредных выбросов. Причиной удаления может быть как неисправность и высокая стоимость замены элемента, так и желание увеличить мощность авто и снизить расход топлива.
После удаления ТС будет издавать звенящий звук, как от удара о пустую металлическую банку, особенно – на высоких оборотах двигателя.
Соответственно, звук и усилившийся от выхлопа неприятный токсичный запах (который может проникать даже в салон) рано или поздно привлечет внимание представителей Госавтоинспекции, а на водителя будет наложен штраф по статье 8.23 КоАП
Как сделать прямоток на скутере
Вам понадобится
- – болгарка;
- – сверло;
- – молоток;
- – сетка или трубка с отверстиями;
- – стекловолокно;
- – термоустойчивая краска.
Инструкция
Для начала снимите декоративные защитные пластины и глушитель, открутив четыре болта. Разрежьте его с конца по кругу с помощью болгарки или ножовки по металлу. Теперь необходимо найти и высверлить точки сварки сверлом, используя сначала тонкое, а потом сверло более крупного диаметра. Выбейте молотком заднюю стенку и достаньте перфорированную сетку, которая находится в передней части.

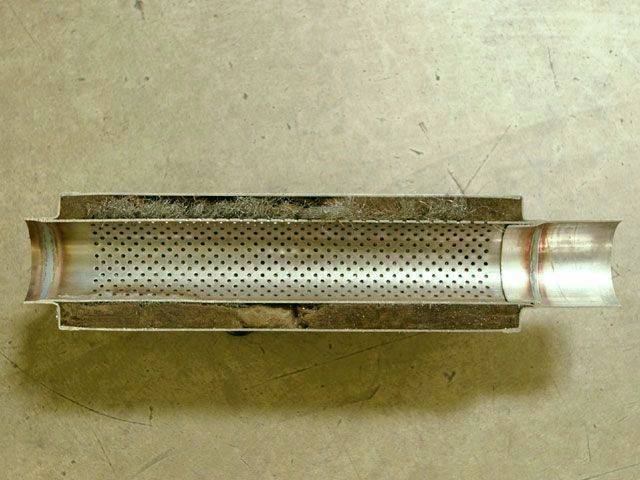

Оставьте корпус от старого глушителя. Изготовьте центральную трубу из трубки или сетки с большим количеством отверстий. Дыры в трубе можно сделать на сверлильном станке. В качестве набивки используйте стекловолокно. Сначала необходимо скрепить все части глушителя несколькими точками сварки. Если при его запуске все работает нормально, сделайте капитальное крепление.
Изготовьте фиксатор для сетки, используя трубу подходящего размера. Приварите фиксатор и вставьте сетку внутрь. С другой стороны сетка фиксируется трубкой, которая является одновременно выходной. Очень плотно забейте стекловолокно между корпусом и сеткой, чтобы внутренности глушителя со временем не вылетели наружу. Саму трубку обмотайте асбестом или любым другим огнестойким материалом.
Окончательно собрав глушитель, зачистите, обезжирьте его и покрасьте специальной краской. Места соединения глушителя желательно заделать герметиком.
Видео по теме
https://youtube.com/watch?v=ob5fOdCc3Dk
Обратите внимание
Распиливать глушитель нужно очень аккуратно, чтобы не повредить перегородку и трубки, которые находятся внутри. При распиливании обязательно пользуйтесь специальными очками, чтобы не повредить глаза.
Полезный совет
Вместо стекловолокна, набивку можно сделать из каолиновой ваты. Она не горит и не плавится даже при температуре 1300 градусов. От материала набивки, диаметра перфорированной трубки, а также длины глушителя зависит звук выхлопа.
- Прямоток на скутер своими руками в 2018
- как сделать прямоток на мопед в 2018
Как выжать максимум из скутера с помощью тюнинга?
Тюнинг скутеров – процесс довольно обширный, но состоит в основном из стайлинга (улучшения внешнего вида), тюнинга ходовой части (модификация ходовых качеств) и тюнинга двигателя. Последний пункт состоит из множества различных операций, которые направлены на повышение мощности двигателя, лучшей ее реализации и увеличения показателей разгона и максимальной скорости. Ниже будем рассматривать именно модификации движка и трансмиссии.
Сразу стоит отметить, что схема общая и подходит для итальянских, японских и китайских моделей. Тем, кто сомневается в качестве китайских скутеров, стоит напомнить, что уровень производства современных моделей из поднебесной вырос в разы, за последние 10 лет, а большая часть запчастей на рынке для всех моделей представлена именно от китайских производителей.
Способов ускорить свой скутер много и в первую очередь они зависят от текущего технического состояния агрегата. Возьмем, например старый скутер с неправильно настроенным вариатором, забитым воздушным фильтром, грязным карбюратором и рядом других проблем, которые возникают при неправильном обслуживании техники. Потенциал у такого двигателя большой, но реализовать его можно только после правильной настройки. После проведения тщательной очистки и корректировки всех систем, даже стандартные характеристики мотора покажутся значительным улучшением.
Отсюда следует, что любые работы, нацеленные на улучшение ходовых характеристик, должны начинаться с полной ревизии двигателя.
Снятие заводских ограничителей – очень популярный вид тюнинга и достаточно простой. Большая часть японской техники и ей подобной китайской, с завода идет со специальными ограничителями, не дающими движку работать в полную мощность. Благо, избавится от ограничений можно в любом гараже и любой тюнинг скутера своими руками начинается с ликвидации таких ограничителей.
Когда с детскими болезнями покончено, стоит обратить внимание на настоящий тюнинг, а именно – улучшение или модификация существующих узлов и агрегатов. Речь идет, конечно, о цилиндро-поршневой группе, карбюраторе, глушителе, вариаторе, воздушном фильтре и системе зажигания. На этом этапе степень вовлеченности в улучшения того или иного элемента зависит от бюджета
Если средства ограничены, то будем максимально выжимать из существующего набора, путем доработок описанных узлов
На этом этапе степень вовлеченности в улучшения того или иного элемента зависит от бюджета. Если средства ограничены, то будем максимально выжимать из существующего набора, путем доработок описанных узлов.
В случае если на тюнинг есть определенный бюджет, можно пойти по пути замены деталей на специальные тюнинговые. Специальные детали, предназначенные для таких модификаций автоматически улучшают основные характеристики двигателя, плюс рассчитаны на более высокие нагрузки. С общей схемой улучшений разобрались, а ниже рассмотрим как происходит тюнинг, на примерах конкретных узлов.
Изготовление банки глушителя для мотоцикла.
После нескольких громких криков «курваааа. » с запуливанием мотоцикла в ветви деревьев, глушитель на бедном TM EN 300… помялся ? Пришлось делать новый.
Я бы никогда не осилил такую работу. За исключением мелких манипуляций, вроде прожига флейты и поездок за материалами, новая банка глушителя была полностью изготовлена Олегом, за что ему очередное огромное спасибо!
Глушитель — это один из самых распространенных вариантов тюнинга мотоциклов. Закономерный вопрос: зачем, помимо банальной экономии денег, париться с изготовлением копии стокового глушака, когда можно заказать тюненный, заодно немного раздушив выпуск. Дело в том, что тюнинг выпуска на двухтактных мотоциклах надо начинать, прежде всего, с резонатора. И потом уже к резонатору, которые подбираются под желаемый рабочий диапазон оборотов, подбирать банку глушителя. Или не подбирать, поскольку на двухтактниках она такого влияния не оказывает, как на 4т. Поэтому заказ тюненной банки глушителя без тюнинга резонатора смысла не имеет, а заказывать сток — вдвойне бессмысленно. Есть еще один фактор, чтобы не заказывать FMF, Йошку и подобные изделия: в двухтактной трехсотке и так столько дури, что увеличивать ее дополнительно мне, к примеру, не потребуется еще много лет ?
Оригинальный глушитель на TM EN 300 сделан из фольги, отлично мнется, загнувшись после очередного падения, начинает цеплять колесо при приземлении с прыжков, когда подвеска сжимается — и протирается до дырок!

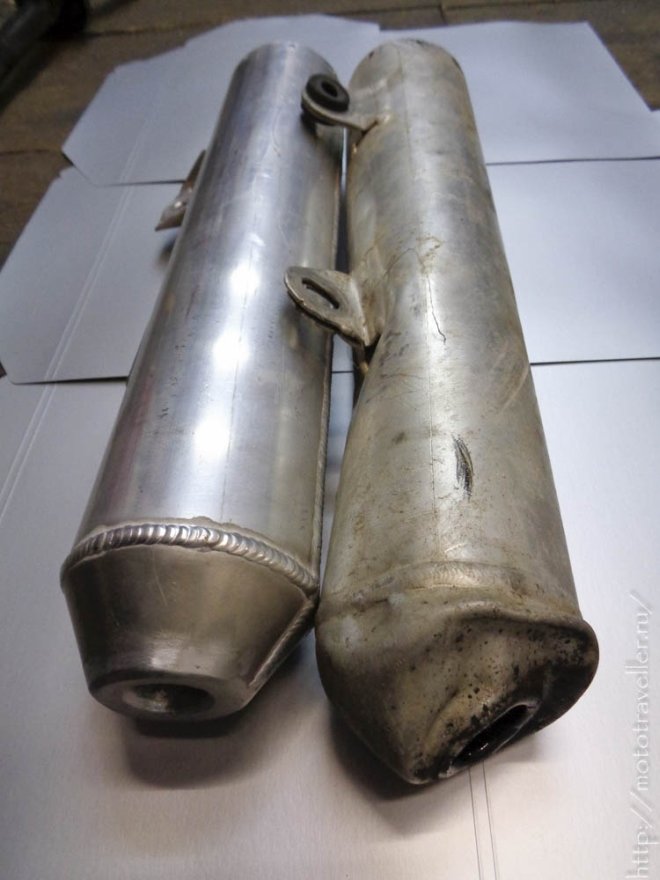

Поэтому, немного пожертвовав экономией на весе, пришлось делать новый глушитель из алюминиевой трубы толщиной 3 мм.
Трубу, правда, нашли диаметром только 100 мм., в то время, как для сохранения оригинальных пропорций, диаметр трубы должен был быть 90 мм.
Параллельно я прожег флейту. Как оказалось, для этого не нужна даже горелка, вполне сойдет и строительный фен на 400 градусов.
Помимо экономии веса мотоцикла, ни один производитель не будет устанавливать на свои мотоциклы глушители со стенкой 3 мм., или хотя бы с кронштейнами крепления к подрамнику в 3 мм., поскольку тогда эта банка никогда в жизни не сломается, да и затраты на материалы увеличатся.
Аккуратный чешуйчатый сварной шов будет повернут вниз, к земле, и не будет бросаться в глаза. Пришла очередь делать заглушку, из алюминиевого листа 3 мм. Затем в нее будет вварена трубка, которая будет изнутри центрировать и закреплять флейту.
Десяток примерок, еще немного аргона — и новый глушак получает крепления. Можно собирать: стальные заклепки, кусок новой набивки взамен прогоревшей в центре старой, флейта от старого глушителя.
В общем, за глушаками — сюда, если надо. А я доволен! ?
Поделиться «Изготовление банки глушителя для мотоцикла.»
Готово!
Впечатления и результаты. Звук конечно на любителя, но, на мой взгляд, получилось неплохо. В Интернете нашел интересную фотографию. Как я понял, уменьшая диаметр выходной трубки можно уменьшить громкость. Поэкспериментировал, и действительно: громкость уменьшается, но и басовитость тоже пропадает! А какой смысл тогда в прямотоке? Ах да, забыл! Вас, наверное, еще интересует прирост мощности? Ничего сверхъестественного я не заметил. Небольшой прирост появился в верхнем диапазоне оборотов. Также не забываем, что при установке прямотока необходимо обогатить топливную смесь.
И в путь, с громким рокотом, который кому-то нравится, а кого-то раздражает и бесит!
Владимир Марук, Минский скутер-клуб
Этап 4.
Поиск составных частей. Корпус будет от старого глушителя, а внутренности другие. Центральная труба: перфорированная сетка или труба с большим количеством отверстий. Я остановился на сетке – самый бюджетный и легкий вариант. Нашел трубу подходящего диаметра, обернул вокруг нее сетку и сплел проволоки между собой.
В качестве стекловолоконной набивки я использовал каолиновую вату. У меня она используется на работе, и проверено, что эта вата при температуре в 1300С° не горит и не плавится. На мой взгляд, можно использовать обычный утеплитель на основе стекловолокна, но, конечно, вариантов здесь множество. От качества набивки будет зависеть звук выхлопа. Также пишут, что звук зависит от длины глушителя и от диаметра внутренней перфорированной трубы, но я не проверял эту информацию.
Устройство глушителя четырехтактного скутера
Сегодня поговорим об устойстве глушителя и необходимости а так же возможности установки «тюнингового». Сразу же разочарую Вас в возможности выжать мощность путем применения тюнингового глушителя от известных производителей. Объясню почему. Для начала немного теории. В двухтактном двигателе глушитель состоит из двух частей: резонатора и, собственно глушителя. Именно применение «правильного» резонатора дает прирост мощности. Исходя из конструкции двухтактного двигателя (читайте статью «Устройство
и принцип работы четырехтакного двигателя»), впуск и выпуск в цилиндре происходят практически одновременно. Это значит, что в определенный момент открыты как впускные, так и выпускные окна цилиндра. Отработанные газы выходят в выхлопную трубу, а далее попадают в резонатор. Их место в цилиндре занимает топливная смесь. Но так как выпускные окна цилиндра открыты, часть топливной смеси попадает в выхлопную трубу. Цель резонатора – отразить отработанные газы, создать из них обратную волну, которая «затолкнет» топливную смесь обратно в цилиндр и тем самым создадаст более высокое давление в камере сгорания. Конечно, можно было бы написаьт по-подробнее, используя специальные термины и цитаты из умных книг, но в конце концов, этот сайт посвящен четырехтакным скутерам.
Итак, в отличии от двухтакного, четырехтактный
ДВС имеет впускной и выпускной клапаны, которые закрывают впускной и выпускной каналы. Тем самым необходимость и целесообразность использования резонатора отпадает. Тем же объясняется невозможность добиться значительных результатов, устанавливаяглушитель пониженного сопротивления или прямоточный глушитель. Конечно, немного мощности это принесет, так как снижается сопротивление, оказываемое глушителем. Те же, кто хочет изменить звук выхлопа, сделать его «по-спортивнее», могут установить такой глушитель. Но, повторяю, значительных результатов ожидать не следует.
Устройство
Глушитель четырехтактного скутера выполняет свою прямую функцию – он делает звук выхлопа тише. Корпус глушителя — труба, сваренная из листового металла. В этом корпусе находятся перегородки с отверстиями, стакан, так же из листа металла с круговыми отверстиями и оборачивающая его подкладка из негорючего материала (напоминает стекловату). Выхлопные газы, проходя через эту конструкцию, теряют скорость и температуру. Тем самым снижается звук выхлопа. Далее размещены фотографии глушителей с двух различных скутеров.
Вариант первый, устанавливается на скутеры Reggy и тому подобные
Так как европейские требования к чистоте выхлопных газов довольно строги(это не распространяется на скутеры с объемом цилиндра 50 куб. см и менее), в этом глушителе использавана так называемая «секундарная» система. Точного определения я привести не могу, но после разборки понял: выхлопные газы смешиваются с чистым воздухом, таким образом содержание СО в выхлопе снижается.
Слева: выхлопная труба, маленькое отверстие на ней — отверстие для подачи свежего воздуха в глушитель.
Справа: Задняя крышка глушителя срезана.
Слева: передняя крышка глушителя.
Справа: виден стакан из стали с круглыми отверстиями.
Слева: корпус глушителя разрезан вдоль, видны стакан и оборачивающая его минеральная вата.
Справа: передняя крышка с приваренным к ней стаканом.
Вариант второй, пример – скутер Baotian
Не буду говорить про модели, поступающие в РФ, но в европейские установлен полноценный катализатор. Цель – дожиг газов и содержащихся в них бензина и вредных веществ.
Слева и посередине: глушитель
в разобранном виде.
Справа: на фото виден катализатор
Послесловие
Для фотографий были разобраны глушители, поврежденные в аварии. Разбор производился в ознакомительных целях.
В глушителе четырехтакного двигателя образуется намного меньше нагара, чем в глушителе двухтактного. Чистка глушителя, в принципе, не рекомендована и не является необходимой. Разбирать нормально функционирующий глушитель я Вам не советую.
В следующих статьях будет описаны такие операции, как покраска глушителя и защита его от ржавчины. А так же будет рассмотрен пример самостоятельного изготовления глушителя из нержавеющей стали.
Четырёхтактный двигатель из хлама
Замена смазки в закрытом подшипнике
Поршневая группа
Несколько слов о «нулевиках»
У двухтактных двигателей — деньги летят в трубу
Устройство и принцип действия двухтактного двигателя внутреннего сгорания
Цифровые тахометры
Устройство сигнализации при приближении к объекту.
Устройство вариатора скутера
Обзор цилиндров класса sport 70
Как сделать глушитель Yamaha Jog саксофон
Итак, приступим. Для изготовления саксофона нам потребуется металл, толщиной приблизительно 1,2 мм. Его нужно покроить согласно размерам, указанным на чертеже (Вы можете подгонять эти размеры ближе к своим параметрам). Чтобы точно погнуть метал мы вытачиваем деревянную болванку по размерам (такой себе деревянный глушитель получился) и уже по этой форме гнем сталь. После тщательной подгонки заготовки свариваем стыки полуавтоматической сваркой. Зачищаем деталь любыми доступными способами.
Также выгибаем муфлер и трубу глушителя. С одной стороны завариваем полностью, а с другой стороны на заклёпках (для замены наполнителя, тут стекловата). После сварочных работ все элементы проверяем на герметичность — пропусков не должно быть, конечно.
Шлифуем все детали и красим. В данном случае муфлер окрашен порошковой краской, а все остальное — простой акриловой краской.
Крепления на муфлере сделаны из нержавеющей стали.
И вот результат нашей кропотливой роботы — копия саксофон Tecnigas. Не плохо, правда?
Еще лучше смотрится саксофон на скутере.
После установки такого глушителя может понадобится регулировка карбюратора скутера, настройка трансмиссии в целом и вообще двигателя.
Всем доброго вечера читатели блога… Сегодня будет интересная запись, но прежде всего интересна тем, у кого есть мопеды и легкие мотоциклы… Сейчас я вам расскажу как без всякого колхоза и распиливания глушителя и подобных тому вещей сделать приятный выхлоп и звук который будет нравиться и при каждом повороте ручки газа звук будет все больше и больше восхищать… Перечитал я кучу статей и всего по этому поводу, так же пересмотрел кучу видео как отрезают родной глушитель, сверлят в нем дыры и прочее… Короче говоря я противник такого тюнинга это просто дебилизм… По этому было принято решение самим придумать и создать конструкцию которая будет не просто установлена а с возможностью съема… И так если вы готовы, начнем…
Как то я обратился к своему другу Zelencoff придумать мне что нибудь, дабы изменить звук выхлопа на более приятный… Просто я такой человек который обожает приятный звук выхлопа, я его могу слушать часами. у меня например на машине стоит самодельный глушитель от ГАЗели полностью переваренный и переделанный как надо еще забили ватой которая не горит до туга… И получилось приятный звук вроде и не прямоток и баса много нет но слушать приятно и на уши не давит. Кстати тоже вроде Руслана идея . Так… что то я отвлекся ворачиваемся к нашим баранам… Фу. к мотоциклам. Вообщем перемеряли кучу всяких труб, всяких банок и бутылок напридумывали хрен знает и чего. потом смотрим валяется баллончик пустой из под краски, мы ему отпилили горлышко и донышко и просто поднесли к глушителю и вот что получилось…
после этого стали думать как создать целиком всю это конструкцию еще и закрепить и до кучи сделать съемной… Тут уже моя голова включилась я продумал как это можно сделать и объяснил Руслану как будем делать. И пошло поехало… сейчас будет все подробно описано.
Что такое глушитель и для чего он предназначен? Цель — ознакомить вас не только с тем, как сконструировать своими руками самодельный глушитель для скутера, но и с тем, в чем предназначение этого важного узла
Цилиндро-поршневая группа.
Наконец самое эффективное улучшение для любого движка – замена ЦПГ. Но не просто замена, а установка новой, более объемной поршневой. Благо, сейчас на рынке представлено множество готовых комплектов, вам не придется ничего точить или подгонять, как с советской техникой. Более того, есть даже из чего выбрать. Например для различных моделей объемом 50 кубиков предлагают комплекты для увеличения до 63, 72, 82 и даже 90+ куб см. В некоторых случаях это почти двойной прирост мощности.
Аналогичная ситуация и с боле объемными движками, например для 125 кубов продаются наборы на 150 или 170. Некоторые, в процессе тюнинг скутера 150 кубиков своими руками умудряются увеличить до 225 кубов. Выбрать подходящую деталь не самое сложное, самое сложное — ее установить. Ведь данный процесс подразумевает почти полный разбор движка. Вы столкнетесь с необходимостью иметь в арсенале несколько специальных съемных ключей, их можно попросить у друзей или занять на вечер в автомастерских. Мы настойчиво рекомендуем изучить техническую составляющую, чтобы провести правильный разбор, замену необходимых элементов и сбор мотора.
Увы, для некоторых возросшая мощность не сулит ничего кроме поломок или неадекватной работы. Все потому, что значительно увеличив мощность, вы неизбежно влечете работу над всеми остальными узлами. Представим, что мы поставили новую ЦПГ объемом 92 кубика на старый 50 кубовый двигатель. Первое, что нужно проверить – состояние шатуна, коленвала и подшипников. В противном случае они полетят первыми, а за ними и наша новая система и цилиндра и поршня.
Отлично, к ЦПГ добавили новых подшипников, колено с шатуном, теперь можем быть уверены в надежности. Но движок не едет быстрее, и мы решаемся на приобретение нового карбюратора. Теперь смесь слишком богатая, и мы понимаем, что нужно менять выхлоп. После таких модификаций мотор звучит громко, разгоняется отлично, но скорость максимальная чуть выше прежней и вариатор странно звучит. После установки скоростного вариатора, например итальянского производителя Polini, двигатель будет способен полностью реализовать свою новую мощность. Последний этап — ревизия тормозной системы, вам ведь не хочется на скорости за 60 км/час узнать, что тормоза теперь сравнимы с велосипедными.
В итоге, после замены практически всех узлов мы получили очень быструю «блоху», способную удивить ваших друзей и знатоков данной техники. Со временем можно вносить изменения в ходовую систему, заменить амортизаторы, поставить более привлекательные диски. Зачастую и на этом процесс модернизации не останавливается и после тюнинга скутера 50, 150 своими руками идет внушительные доработки по внешнему виду. Мопед перекрашивается, меняются панели, появляются новые приборы, освещение и так далее.
Покупка глушителя
Тут мы уже подробно рассматривали целесообразность такой покупки при тюнинге двухтактного скутера, анализировали рынок «саксофонов» и подбирали наиболее популярные модели резонаторов на сегодняшний день от бюджетного сегмента до гоночных вариантов.
Итак, уже понятно, что «саксофон» нельзя купить просто так. Этому должен способствовать ряд расчетов и подбор наиболее подходящей модели, исходя из объема двигателя, модели двигателя, дополнительных его доработок, представленных задач и бюджета, который будет выделен на общий тюнинг. Стоит повториться, что дешевых резонаторов не существует в природе. Даже бюджетные трубы стоят более 100$, чего говорить о вариантах для более серьезного тюнинга.
Нормы шума для мотоциклов
Уровень шума, производимого мотоциклами, регулирует ГОСТ №Р41.41-2001, разработанный в соответствии с международными стандартами. Однако ссылки на него отсутствуют в каких-либо постановлениях, а сам он имеет статус отмененного. Тем не менее, практика показывается, что, при вынесении наказания, сотрудники ГИБДД ориентируются именно на него.
Допустимый уровень шума у мотоциклов с объемом двигателя от 175 кубов составляет 80 дБА.
Несмотря на разные ГОСТы, все указанные выше статьи КоАП (12.5 и 8.23) действуют как в отношении автомобилей, так и мотоциклов с прямоточной выхлопной системой.
Тюнинг глушителя на скутере – что нам даст саксофон?
Принцип работы выхлопной системы на двухтактных и четырехтактных скутерах отличается кардинально. Задача у них одинакова, однако в остальном они работают по другому.
Задача глушителя на четырехтактном скутере – максимально быстро вывести отработанные газы с минимальным шумом. Поэтому тюнинг глушителя на четырехтактнике задача совсем не сложная. Хотя, в обоих случаях, необходимо менять трубы. В случае с четырехтактным двигателем – это не так принципиально, в том вопросе, какую именно купить и нужно ли что-либо настраивать. Там все просто.
А вот глушителя для двухтактников куда-более сложны в производстве, настройках и подборе для каждой конкретной модели под конкретные задачи.
Принцип работы выхлопной системы для двухтактников известен и был рассмотрен в разделе «Устройство скутера». Известно, что часть мощности возвращается в двигатель из выхлопной системы в процессе работы на определенных оборотах. Если весь этот процесс реализовать в идеале, после тюнинга глушителя скутер будет не узнать. Естественно, если перед этим были тюнингованы и другие узлы. После общей форсировки скутера, стокового глушителя не достаточно для адекватной работы двигателя во всем диапазоне оборотов и замена глушителя на тюнинговый, тут, пожалуй, единственный способ заставить ваш скутер бежать быстрее и динамичнее.
Тюнинговые компании выпускают огромное количество замечательных глушителей для самых популярных европейских, японских, тайваньских и корейских скутеров. Подобрать определенную модель можно всегда и на любой кошелек. Цена в данном случае зависит от сложности исполнения, качества, популярности модели скутера, для которой она рассчитана. Однако это того стоит.
После установки на двухтактном скутере качественного и правильно настроенного резонатора, можно ожидать прибавку в мощности до 25% только после профессиональных настроек системы питания. Это немалая цифра, если учесть что в тюнинге, например, для участия в гонках, борьба идет за каждую миллисекунду в процессе соревнования
Для обыденной жизни это не так важно, и разницу в прибавке мощности между 20 и 25% процентами заметить сложно, но бывалые скутеристы не останутся равнодушными после установки брендового саксофона
Все глушители делятся на несколько классов и, в зависимости от класса, формируется конечная его стоимость
Если вы не собираетесь участвовать в гонках и тонкая настройка не ваш конек, можно обратить внимание на трубы подешевле. Каждая уважающая себя тюнинговая компания выпускает как бюджетные трубы, так и выхлопные системы премиум сегмента. Не стоит обращать внимание на копеечные саксофоны китайского производства

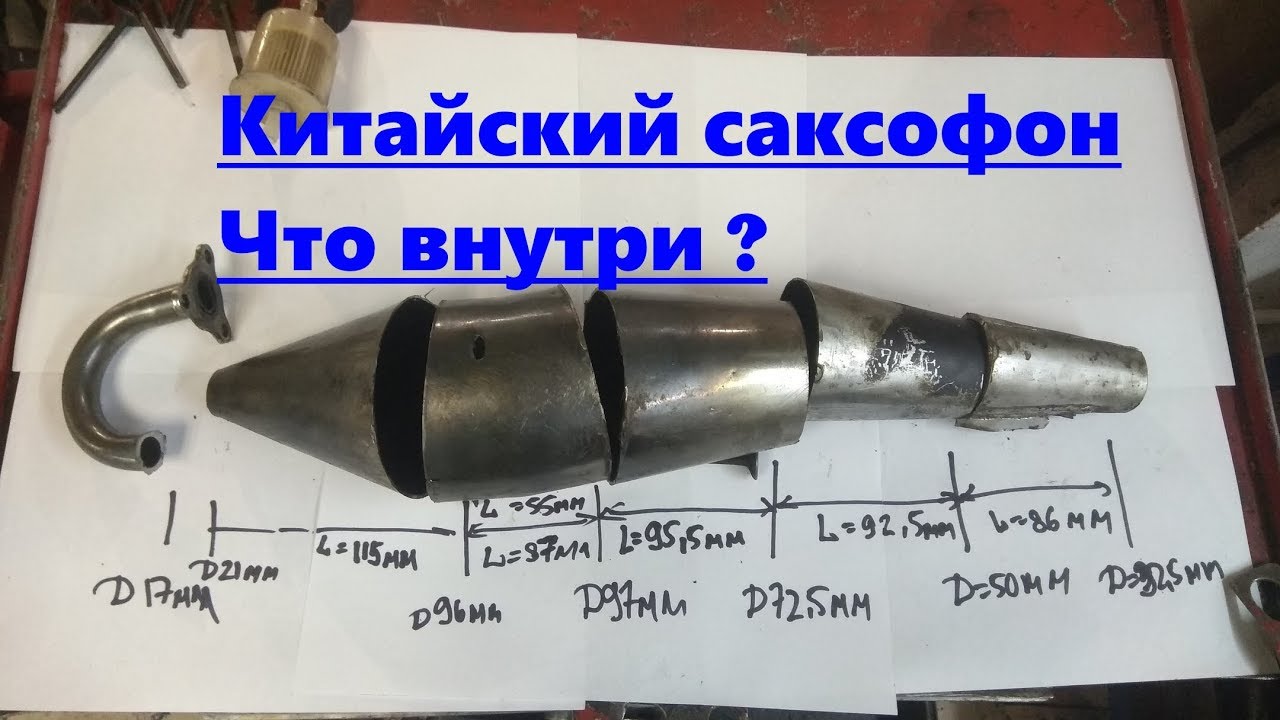

Не стоит обращать внимание на копеечные саксофоны китайского производства
Начинка в этих выхлопных трубах не отвечает требованиям физики в процессе работы двигателя, вследствие чего, после замены стоковой трубы, вы не только выкинете деньги на ветер, но и потеряете часть мощности
Не стоит обращать внимание на копеечные саксофоны китайского производства. Начинка в этих выхлопных трубах не отвечает требованиям физики в процессе работы двигателя, вследствие чего, после замены стоковой трубы, вы не только выкинете деньги на ветер, но и потеряете часть мощности. О чем говорить, если даже на четырехтактные скутеры с двигателем 139QMB, китайцы умудряются повесить саксофон, что в данном случае абсолютно бесполезно
О чем говорить, если даже на четырехтактные скутеры с двигателем 139QMB, китайцы умудряются повесить саксофон, что в данном случае абсолютно бесполезно
Естественно, внутри он пустой и о резонаторах и речи быть не может, но смысла в такой модной фишке нет никакого, и у профессионалов такая игрушка вызовет лишь улыбку
О чем говорить, если даже на четырехтактные скутеры с двигателем 139QMB, китайцы умудряются повесить саксофон, что в данном случае абсолютно бесполезно. Естественно, внутри он пустой и о резонаторах и речи быть не может, но смысла в такой модной фишке нет никакого, и у профессионалов такая игрушка вызовет лишь улыбку.
Источник
Все самоделки
Если у вас есть старый но не убиваемый Японский скутер, который в отличии от гнилого Китайца не блещет хромом, но как никто достоин выглядеть красиво и достойно. Поэтому давайте придадим глушителю новый вид.
Нам понадобятся очень простые материалы:
- Небольшой лист тонкой нержавейки, толщиной 0.4-1 мм.
- Отрезок рулонного термостойкой звукоизоляции, толщиной ~5 мм (асбест или др.)
Инструменты:
- Сварочный полуавтомат.
- Болгарка с тонким диском 1 мм.
Лирическое отступление.
Со временем даже у самых именитых производителей мототехники, в моем случае это Хонда, происходит полная закупорка глушителя выхлопным нагаром, после чего мотор полностью перестает заводиться и у нас остается только два варианта, покупать новый Китайский глушитель или разбирать и чистить старый.
Но так как Китайские глушители в большинстве случаев просто пустая и тонкая банка, в которой совершенно отсутствует система обратного резонанса волны, а это для двухтактного мотора приговор на потерю мощности до 50% и как следствие, скутер полностью перестает ездить!
Поэтому — всем рекомендация, выбирать второй вариант — чистку, а не замену, ну если только не на Оригинал!
Во время распиловки банки глушителя для чистки, по безвыходности, приходится удалять внутренний стекловолоконный шумаизолятор корпуса, после этого звук работающего скутера становится более громкий и противный (звонкий), резонирует банка корпуса, а также внешний вид глушителя страдает и уже не такой аккуратный как прежде.
Поэтому, данный тюнинг убивает сразу двух «зайцев», декоративное украшение глушителя и дополнительная шумаизоляция, которая полностью возвращает уровень шума к норме нового.
Изготовление и сборка.
Откручиваем четыре гайки и снимаем глушитель.
Замеряем длину окружности глушителя и его длину между сварочными швами.
К полученным размерам окружности прибавляем 2-3 см. для стыка, а к ширине прибавляем 2 см. на загибы. Из тонкой нержавеющей стали вырезаем расчитанный прямоугольник.
С широких сторон делаем загибы 5 — 6 мм. Достаточно положить на уголок, зафиксировать двумя струбцинами и простучать молотком.
Сразу полируем поверхность, например пастой ГОЕ.
Тонким 1мм. диском делаем запилы на всю высоту загиба, с шагом 5 мм.
Убираем острые края и заусеницы.
По получившимся размерам вырезаем отрез шумаизолятор (например асбест. ткать, стеклоткань или др.), чтобы она плотно входиал внутрь между загибами и длиной равной длине окружности банки глушителя.
Этот «бутерброд» оборачиваем вокруг банки глушителя, так чтобы стык был внутрь к колесу.
Для удобства сжимаем и закрепляем на хомуты или другие крепежи (например; резиновые кольца, ремни).
Производим точечную сварку.
Удаляем крепеж и устанавливаем глушитель обратно на скутер.
Заводим!, наслаждаемся как тихо работает и любуемся блеском нового глушака!
Альтернативные варианты
Если вас интересует, как сделать глушитель тише, не теряя при этом драгоценные лошадиные силы, вы можете воспользоваться схемой, которая достаточно давно используется в китайской мототехнике. Однако стоит помнить, что подобный вариант подходит лишь для производства глушителей маломощных мотоциклов, чья производительность не превышает 40 л. с. В корпус глушителя на две трети его длины вводится труба, последние 10 сантиметров которой покрываются мелкими отверстиями по описанной выше схеме. Установив трубу впуска, занимаемся выпуском, который будет представлять собой трубу немного большего диаметра, введённую с противоположной стороны на две трети. Остаётся также просверлить отверстия в 10 сантиметрах, расположенных ближе всего к мотору мотоцикла — такой глушитель будет представлять собой компромисс между прямотоком и заводским изделием.
Если вы знаете устройство глушителя мотоцикла, то наверняка сможете сделать прямоток из обычной детали. После вскрытия корпуса вы увидите трубки, которые проходят через специальные камеры сначала к концу глушителя, а затем обратно и вновь к выхлопному патрубку. Их, равно как и каталитический нейтрализатор мотоцикла, потребуется удалить, чтобы добиться требуемого эффекта. Внутрь вставляется упомянутая в предыдущих схемах перфорированная трубка, которая обматывается стекловолокном. Конечно, можно купить специальный синтетический материал, применяющийся в набивке оригинальных глушителей, но он будет стоить заведомо дороже.
Если вы уже знаете, как сделать глушитель мотоцикла, полностью соответствующий вашим требованиям, не забудьте о тонкой настройке выхлопа — для этого вам нужно подобрать оптимальный диаметр и положение труб, а также плотность размещения отверстий. Добиться идеального результата без применения специального стенда практически невозможно, поэтому придётся довольствоваться приблизительными параметрами, полученными опытным путём. Кроме того, после установки иного глушителя следует заново настроить мотор мотоцикла. Современным инжекторным моторам потребуется установка новой прошивки, а вот карбюраторные мотоциклы обходятся простой регулировкой топливной системы. Подобная работа по силам далеко не каждому мотоциклисту, поэтому, вполне возможно, что вам придётся отправиться в специализированный сервисный центр.
Преимущества элемента
Что такое прямоток? Данный элемент представляет собой устройство, которое является отличной альтернативой стандартному глушителю.
Устанавливается он зачастую на мотоциклы и скутеры, однако в некоторых случаях данной деталью снабжаются и легковые автомобили.
По сути, тюнинговый прямоточный глушитель меняет систему выхлопа газов, тем самым существенно повышая мощность двигателя. Стоят такие устройства довольно много, поэтому среди мотоциклистов вопрос о том, как сделать прямоточный глушитель своими руками, возникает очень часто. Ниже мы расскажем вам, как изготовить самостоятельно данный элемент системы выхлопных газов.
Переделка глушителя
Как правило, многие умельцы не просто собирают глушитель, а переделывают штатный. Это дает возможность затратить меньшее время и получить более приемлемый вариант.
Инструментарий и материалы
Прежде, чем начать тюнинг, надо подготовить нужные инструменты. В данном случае будут необходимы следующие составляющие:
- Сварочный аппарат, желательно с разными режимами работы;
- Соответствующего размера и диаметра труба;
- Болгарка;
- Ершики для мытья посуды металлические в количестве нескольких штук.
Начинаем тюнинг
Демонтируем для начала глушитель. Затем берем болгарку и вырезаем кусок металла сверху глушителя. В таком разрезе с глушителем будет намного легче работать. Практически следует полностью вырезать верхнюю часть. После этого надо очистить все внутреннее пространство глушителя, осуществляя демонтаж, находящихся в разрезе элементов.
Пришло время работы с отрезком трубы, который мы подготовили. Воспользовавшись мощной дрелью либо сваркой, проделываем множество отверстий в трубе. Помещаем трубу в разрезе штатного глушителя. Заранее подбираем трубу такого диаметра, чтобы она поместилась внутри штатного. Желательно, чтобы труба была без каких-либо явных изъянов и идеально ровной.
Прямоточный глушитель в процессе сборки
Пространство в разрезе, которое останется между двумя трубами, нужно забить металлическими ершиками или аналогичными с ними материалами. Завариваем верх трубы, как было. Монтируем обратно все элементы конструкции, которые были демонтированы в процессе.
В итоге, который дал тюнинг, у нас получится глушитель прямоток, обеспечивающий нужный результат. Массивный и сочный рев двигателя, а также увеличение мощности мопеда станет свидетельством того, что все прошло успешно.
