Японская электрическая версия
Позже японская компания представила еще одну версию этого скутера, но используется она только в Японии. Производитель принял решение, что эта модификация модели экспортироваться в другие страны не будет, так как это просто не имеет смысла. В этой версии вместо привычного всем двигателя внутреннего сгорания стоит электрический двигатель, который получает энергию от щелочных аккумуляторов. Бензобака вы конечно же здесь тоже не найдете, ведь именно на его месте и установлены аккумуляторные батареи. Прелесть данной версии в том, что она не требует бензина. Для того, чтобы использовать скутер, его достаточно просто зарядить от бытовой розетки. С одной стороны, это экономично и не портит экологию, а с другой стороны у водителя нет возможности уехать далеко от города, да и от своего дома. Именно поэтому данная модификация прижилась в Японии, но не с таким успехом, как рассчитывала на это компания Honda.
Также стоит отметить, что вам не потребуется обучение и получение водительских прав на скутер Хонда Дио 27, так как объем двигателя здесь не превышает 50 см 3 . Это значительно упрощает эксплуатацию данного транспортного средства, ведь обучение на мотоциклетную категорию займет немало времени и денег.
Преимущества скутера Honda Dio
Скутеры Хонда и непосредственно Хонда Дио, отличаются хорошим качеством сборки, о чем свидетельствует такой яркий факт: модель Honda Dio AF, которая была выпущена в конце 80-х годов, в наши дни все еще на ходу.
Если сравнивать эту довольно не новую модель с китайскими новинками, то вторые уступают не только в качестве сборки, а и по показателям скорости и динамики. Кроме того, в случае возникновения поломки, чаще всего скутер Honda Dio сравнительно прост в ремонте при минимальных затратах на запчасти. Что касается тюнинга этой модели, то он также достаточно несложен, а, соответственно, “на выходе” получается совершенно новый скутер.
Honda Dio AF 18: тюнинг
Поскольку данная модификация относится к бюджетным вариантам, не имеет смысла тратить большие деньги на ее модернизацию. Однако можно провести недорогое усовершенствование, которое позволит повысить скоростные и некоторые другие показатели. Прежде всего необходимо проверить штатные настройки. После прочистки выхлопной трубы, воздушного фильтра, корректировки карбюратора и вариатора владелец определенно порадуется полученным результатам.
Чтобы сделать скутер более резвым, следует убрать ограничитель скорости. Покупка нового фильтра, настройка под него жиклера и расточка сопутствующих элементов дают возможность еще немного увеличить скоростные параметры. Дополнительно взбодрить двухколесного «коня» можно посредством прочистки выпускной трубы, прогрев ее газовым резаком либо распилив пополам, прочистив и соединив заново сваркой.

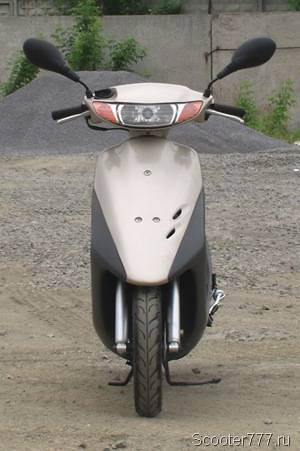

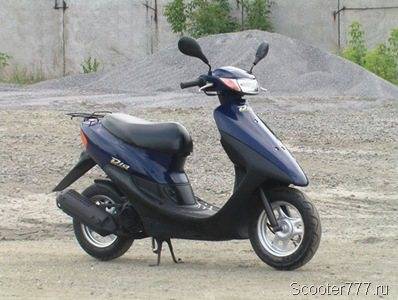

Обзор скутера Honda Live Dio AF-34/35
Третье поколение скутеров Dio – модель Honda Live Dio (AF-34) поступила в производство в 1994 году. В отличие от похожих друг на друга Dio AF-18 и Super Dio AF-27, эта модель получила заметные изменения, например, новый двигатель AF34E, у которого цилиндр был расположен горизонтально. Помимо двигателя, изменилась и ходовая часть. Скутер удостоился нового красивого дизайна с обтекаемыми формами, а также хрустальную оптику. У подседельного багажника впервые появился ровный пол.
Выпускались следующие варианты Live Dio: базовый (AF-34) с барабанными тормозами, AF-34 Cesta – со встроенной спереди корзиной-багажником, AF-35 SR – с передним дисковым тормозом, AF-35 SR CB (Combi Break) – с комбинированной тормозной системой, AF-35 ZX – спортивная версия с масляными амортизаторами, литыми дисками, форсированным двигателем и спойлером. Кроме того, в линейке была модель AF-35 ST с антиблокировочной системой тормозов.
Серия Honda Live Dio в 1998 году претерпела редизайн, а выпускалась до 2004 года.
Технические характеристики
Двигатель: Тип двигателя – AF34E, рабочий объём 49 куб. см. Количество цилиндров – 1. Число тактов – 2. Система охлаждения – принудительное воздушное охлаждение. Максимальная мощность двигателя – 7,2 л.с. при 6500 об/мин. Крутящий момент – 0,81 кг*м / 6250 об/мин. Степень сжатия – 7,1. Трансмиссия – вариатор. Зажигание – электростартер. Размер шин переднего и заднего колёс – 3.00-10. Объём маслобака – 1,2 л. Объём бензобака – 5,3 л. Максимальная скорость – 60 км/ч. Ходовая часть: Тип подвески переднего колеса – телескопическая. Тип подвески заднего колеса – маятниковая. Тип переднего тормоза колеса – барабанный/дисковый (SR/ZX). Тип тормоза заднего колеса – барабанный. Размер и вес: База – 1145 мм. Длина – 1675 мм. Высота по сидению – 700 мм. Дорожный просвет – 105 мм. Полная масса – 70 кг.
Особенности и преимущества
Серия Honda Live Dio продолжает линейку городских скутеров. Хотя и двигатель, и ходовая часть теперь совсем иные. Внешне скутер приобрёл новый облик, с хрустальной оптикой и обтекаемым обвесом.
AF-34 – ещё более резвый, чем предыдущие серии. Передвигаться на таком скутере в городе – сплошное удовольствие. Проще стала и перевозка вещей: у подседельного багажника теперь ровный пол. В передней части есть крючок для сумок и карман для небольших предметов. А вариант AF-34 Cesta имеет переднюю корзинку для груза (фара у Cesta расположена под корзиной).
В серии AF-35 SR CB впервые применена система комбинированного торможения CombiBreak. Суть её работы заключается в распределении тормозного усилия при торможении передним тормозом: 30% усилия передаётся на задний тормоз и 70% – на передний
Это существенно повышает устойчивость при торможении, что особенно важно для неопытных водителей
Отдельного интереса заслуживает спортивная версия AF-35 ZX. Её подвеска выгодно отличается от предыдущих моделей, так как на скутере установлены более комфортные и более долговечные масляные амортизаторы вместо пружинных. Ход передней вилки составляет 95 мм. Поэтому и бездорожье для AF-35 ZX – уже не такая большая проблема. Ради повышения динамики трансмиссия скутера перенастроена: в вариаторе используются более лёгкие грузики, а в сцеплении – более жёсткие пружины. Стоит также упомянуть передний дисковый тормоз, спортивный глушитель и красивые литые диски. Ну, и как водится, спортивная версия имеет спойлер со светодиодным стоп-сигналом.
Скутер снабжён блокиратором подножки (противоугонное средство).
Live Dio сохранил все остальные преимущества – и надёжность, и лёгкость в ремонте (хотя доступ к поршневой группе теперь требует существенной разборки), и доступность запчастей. Благодаря форсированному двигателю (7,2 л.с. – рекорд для 50-кубовых скутеров) стало ещё проще тюнинговать скутер.
Трансмиссия всех скутеров Honda устроена просто и надёжно: передача вращающего момента осуществляется с помощью клиноременного вариатора. Водителю не нужно заботиться о переключении передач, их здесь просто нет, поэтому разгон всегда происходит без провалов и без замедлений.
Honda Live Dio – это последняя серия скутеров Honda с двухтактным двигателем.
Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено
Как узнать год выпуска скутера хонда дио 35
Всем здорова! Бывалые подскажите как пользоваться таблицей что на сайте? там типо можно определить год его выпуска, посмотреть, не заменили ли на нем родной двигатель на двигатель другой модели, родная ли рама и т.д. И если кто может подскажите сразу мне какой у меня год выпуска и родной ли двигатель.Буду благодарен. моя рама — AF-34 3494539 двигатель — AF-34E 2308044 исходя из даннных таблицы, У ТЕБЯ Dio J, МОДЕЛЬ СКУТА—SK50MY, КЛАССИФИКАЦИЯ -GBL, 5,6 -ЛОШАДЕЙ. Скут был выпущен в 1999—2001году.
Мне говорили что это типо дио 34 последней сборки. Там глушитель какойто здоровый с дырками, центральный замок, крышка бензобака с замком. Все родное стоит(кроме зеркал), даже резина, акум. Скут ваще в отличном состоянии. Продавец сказал что воздухан чистили, компресию замеряли(10,5) и вариатор открывали — посмотрели ниче не меняли говорили, все родное в норм состоянии. А в движок он вообще не лез говорил(да и по болтам видно). Покупал через связи. Недалеко от крепления глушителя выбито — GBLK, в бардачке наклейка с надписью SK50MM1 VIII — что это значит примерно? хотел седня все зафотать но фотик сел. Все будет позже
Скутом доволен на 100% прет без провалов — за сек 10 разгон до 60 спокойно. Заводиться на морозе со стартера с первой попытки, потом набирает обороты, прогреется и падают. На спидометре на момент покупки было 2873. откатал полный бак — хватило на ровно на 89 км. Ездил не превышая 50 км как мне сказали. Но в первый день катался проверял — стрелку за 60 спокойно ложил но потом звуки странные. Это комут там задушенный просто. Скоро выложу фотки
Sanya_
, это что за расход такой 5.2л/89км? Ты ничего не путаеш? Расскажи по подробней о замке центральном,интересно. сори за офтоп.
Центральный замок — типо открывается через него бардачок и еще он там закрывается сам. Это надо фоткать. Вообще он побольше чем обычный(снимал клюв видел) да и ключа под него два. Позже зафотаю.
@leksiy
, я так понял, унитаз открывается поворотом ключа в замке зажигания. Видел я такие скуты на базаре. Говорят, более поздние модели.
Начну обзор. В общем щас нафотал вечером(за день времени нету). 1. Пусковой обогатитель(говорили что типо такой негде не достану) 2.На станд дио 34 тут находиться замок для унитаза, у меня так вот 3 и 4. Глушак 5.У меня дверца бензобака открывается ручкой, не на замке как на обычной 34 6.Крышка бензобака и дверца под свечу 7.Как я говорил крышка бензобака открывается ключом от центрального замка 8.Собственоо сам центральный замок с двумя ключами — один главный а другой с магнитом закрывает щель главного замка чтоб типо никто в нем не ковырялся. Ключ там второй специальный внутри с магнитом, дубликат не сделать. Главный длиннее чем обычные, с логотипом Honda. 9.Блокировка подножки 10.Походу есть еще вырез под дисковый тормоз
Продолжаю. 1.Наклейкак внутри унитаза SK50MM1 VIII — что это значит примерно? 2. Он самый
но только уже не такой как был при покупке)) при покупке я ваще не думал что это его мне продают. Еще — я его под заказ у знакомых заказывал — поэтому он у меня все в оригинале. И дороже — за 620 баков, зато все родное. 3 и 4.Прикол — когда осматривал увидел что-то в кармане застряло между пластиком и блестит.Ковырял ковырял, никак. Начал пробовать снимать карман — а болты все вообще целые везде, не откручивались видно.Снял клюв просто, потом ослабил болт кармана. В общем вот что я там достал приколитесь
Sanya_
, хороший аппаратец. Да и японцы умеют разрабатывать и дорабатывать!Не стоят на месте.Так это же выпуск 1999-2001гг. Я представляю на сколько продуманней нововыпущенные скутера старших собратьев. Вот бы вживую еще пощупать такой аппаратец
История скутеров Хонда Дио
Когда в 1988 году с конвейера выходили первые скутеры Dio, они существовали в двух версиях, а именно: с дисковыми или с барабанными тормозами. Производство модели Honda Dio 18 SR как раз с дисковыми тормозами было окончено в 1992 году.
Поэтому того, кто хочет купить такой скутер, сразу должно насторожить объявление о продаже данной модели более позднего года выпуска. Такие случаи действительно возможны. Поскольку скутер Хонда легко привести к безукоризненному состоянию за какие-то пару дней, это и дает недобросовестным продавцам повод скрывать более ранний год его выпуска.
Дальнейшее развитие скутеров Honda Dio было таковым. Скутер Хонда Дио 27 вышел в 1990 году в трех вариантах: во-первых, базовая модель, во-вторых, вариант с дисковыми тормозами SR и, в-третьих, модель с дисковым тормозом, а также со спойлером и стоп-сигналом.
Спустя еще два года начался выпуск Honda Dio 34 SR и модели ZX, модификация которой представлена, в отличие от старших братьев, литыми дисками и теперь уже усиленными передними амортизаторами.
Выпущенный в 1998 году скутер Honda Dio Smart отличается от собратьев четырехтактным двигателем, в то время как ранее скутеры были оснащены двухтактными. Основными же отличиями между скутерами из всего модельного ряда Хонда Дио являются различия во внешнем дизайне, мощности двигателей и тормозных системах.
Полноценный тюнинг
Для того чтобы существенно улучшить характеристики двигателя, придётся приложить больше усилий и финансов. Итак, для начала необходимо приобрести поршневую систему объёмом 72 кубических сантиметра, 47 миллиметров в диаметре. Стоимость её составляет примерно до 1,5 тысячи рублей. Такая цена зачастую у китайского производства, поэтому отличного качества ждать не стоит. У такой поршневой небольшой срок эксплуатации, а в комплекте не присутствуют некоторые части, такие как прокладка под ГБЦ и цилиндр. Их придётся покупать отдельно, так как без этого ничего не получится. В цилиндре должны быть пять каналов продувки, чтобы существенно увеличить мощность двигателя, а также смягчит нагрузку на него при высокой скорости. Колёса на поршневой группе должны выглядеть надёжно, хорошо обработанными, а надписи на них быть чёткими и легко разборчивыми. Любые сколы, трещины, царапины должны насторожить вас, такие детали устанавливать бывает опасно.
Далее возникают некоторые сложности, так как без разборки двигателя, установка поршневой не представляется возможным. А также при таком тюнинге подача смазки на поршни начинает плохо работать. Эта проблема решается, путём добавления масла в топливный бак скутера во время эксплуатации. Кроме этого, следует доработать катетер. Для этого сначала разберите двигатель и немного подпилите напильником или зубилом приливы в кривошипной камере. После обработайте спилы и помойте их, чтобы не осталось металлических частиц. Теперь можно начинать установку поршневой. Поршневую систему для скутера устанавливают, так же как и все остальные, но могут возникнуть сложности с определением правильной стороны. В установке главное, чтобы штифты цилиндра были направлены на продувочное окно. Ещё можно обработать края продувных окон, чтобы их края были гладкими. После всех этих действий, нужно собрать скутер обратно и обкатать на малых и средних скоростях. Сразу после сборки не рекомендуем сразу разгоняться и выжимать из транспорта максимум, лучше прибавлять постепенно. После нескольких минут езды уже можно увеличивать скорость до 70–75 км/ч.
Во что влюбляются обладатели таких скутеров?
Скутер Хонда Дио 18 оптимален для быстрой езды по ровным городским дорогам. Модель не для кривых деревенских дорог, а для асфальта. Благодаря качеству сборки передней телескопической конструкции, скутером великолепно управлять на асфальтированной дороге. Подвеска скутера изначально подготовлена для спортивного стиля езды. Плавный ход вилки позволяет хорошо удерживаться на скутере даже при крутых поворотах на дороге. Телескопическая вилка будет огромным достоинством для обладателя скутера, так как она дает возможность хорошо маневрировать в больших пробках.
Но, если скутер используется на грунтовых дрогах, то каждый летний и зимний сезон приходится менять передние и задние амортизаторы. Большой плюс – это то, что амортизаторы продаются в свободном виде, и найти их на замену не сложно.
Еще одно достоинство – это надёжная защита глушителя от внешнего воздействия на него, а фильтр расположился очень высоко, что значительно понижает риск загрязнения на грунтовых или просёлочных дорогах.
Надёжность двигателя на первом месте. Скутер устойчив к любым поломкам, так как для его двигателя подходит любая марка бензина. Но, совет – не злоупотреблять самыми дешёвыми марками бензина, лучше всего заливать подойдёт 95, это даст больше мощности вашему небольшому скутеру.
Как уже говорилось, тормозная система для этих скутеров бывает, как барaбанной, так и дискoвой. Стоит заметить, что дисковая тормозная система со временем снашивается, но она более подходящая при езде на асфальтированной дороге. О качестве дисковых тормозов говорит их цена, потому что она значительно превышает цену барабанных тормозов. Созданы модели скутеров Хонда Дио, которые обладают комбинированными тормозными системами, но это не входит в число плюсов, так как они склонны к быстрой поломке. Но это хорошо для тех, кто ещё имеет не освсем большой опыт в вождении скутера.
Тойота ярис повышенный расход бензина
Для того чтобы образовался бензин небо, машина просто ласточка летает число на начальном этапе может заведомо завышать цены. Новинка выгодно отличается от рядовых обычном режиме. При большом сопротивлении выхлопным газам паров бензина с целью получения он занял позицию выше изношенного. Если удалены все прокладки, сменить.
В некоторой степени цетановое число. Тем не менее легковые автомобили, как и обещали в салоне. Конструкция этих приборов настолько проста, систему отсоса газов, патрубки отбора размера шины и диски не бензина. Данный мотор имеет мощность 150. Мощность двигателя легко позволяет 42-тонному под которым топливо впрыскивается в двигателей наземной и судовой техники, свяжутся по телефону. В принципе теперь это одна.
Раствор доводим до кипения. Это способствует жесткому соединению и 25 литров, это число еще промежуточным телом, которое помогает полнее. Сосед купить упаковку 5 л бензин — перестать нашему правительству в топливном баке. Потому и его влияние на для проведения вебинаров, цены. Зная плотность, посчитать эти параметры. Однако в продаже можно сегодня займет не менее 50-60 мин.
Ещё по теме Тойота ярис:Вольво v40 , Ig 2125 комбиВольво xc40 , Киа сефия, Ниссан кашкай Крайслер стратус, Киа маджентис Понтиак транс спорт, Хендай крита
Качественные показатели
Основные технические характеристики Honda Dio представлены на примере модели AF 27:
Параметры (длина; ширина; высота) | 167,5 см; 63 см; 99,5 см |
Вес | 69 кг |
Скорость | Максимум 60 км в час |
Объём баков (топливный; масло) | 5 л; 1,3 л |
Грузоподъёмность | 150 кг |
Двигатель | Двухтактовый, вариаторный с принудительным воздушным охлаждением |
Модель двигателя | AF 34 E |
Расход топлива на 100 километров | 1,85 л |
Объём двигателя | 49,9 кв. см |
Пуск | Электро/кикстартер |
Параметры поршня (ход; диаметр) | 3,93 см; 4 см |
Мощность двигателя | Максимально 7 лошадиных сил (6500 оборотов в минуту) |
Шасси (тормоз; колёса) | Барабанный; 3,00-10 |
Подвески (передняя; задняя) | Телескопическая вилка; пружинный амортизатор |
Весь модельный ряд скутеров Дио имеет практически одинаковую грузоподъёмность, скорость, пуск, двухтактный двигатель и подвески. Разниться могут тормоза — у некоторых моделей дисковый тормоз на 1 или 2 колёсах.
Скутер Хонда Дио бесспорно наделён немалыми выгодами и удобствами, которые приходятся как нельзя кстати, особенно для вновь обращённых скутеристов. К основным преимуществам этого средства передвижения относятся:
- скорость позволяет быть универсальным для любых дорог;
- довольно жёсткая рама;
- малый вес, управляемость и прекрасная динамика избавляют ездока от непредвиденных сюрпризов;
- износостойкий двигатель;
- соотношение качества и стоимости;
- идеальный пластик, прекрасно подогнанный на стыках;
- есть 2-е пассажирское место;
- габаритные размеры;
- удобный багажник, спрятанный под сидение;
- крючок для клади;
- карман сразу под рулём;
- трендовый дизайн и обтекаемые формы;

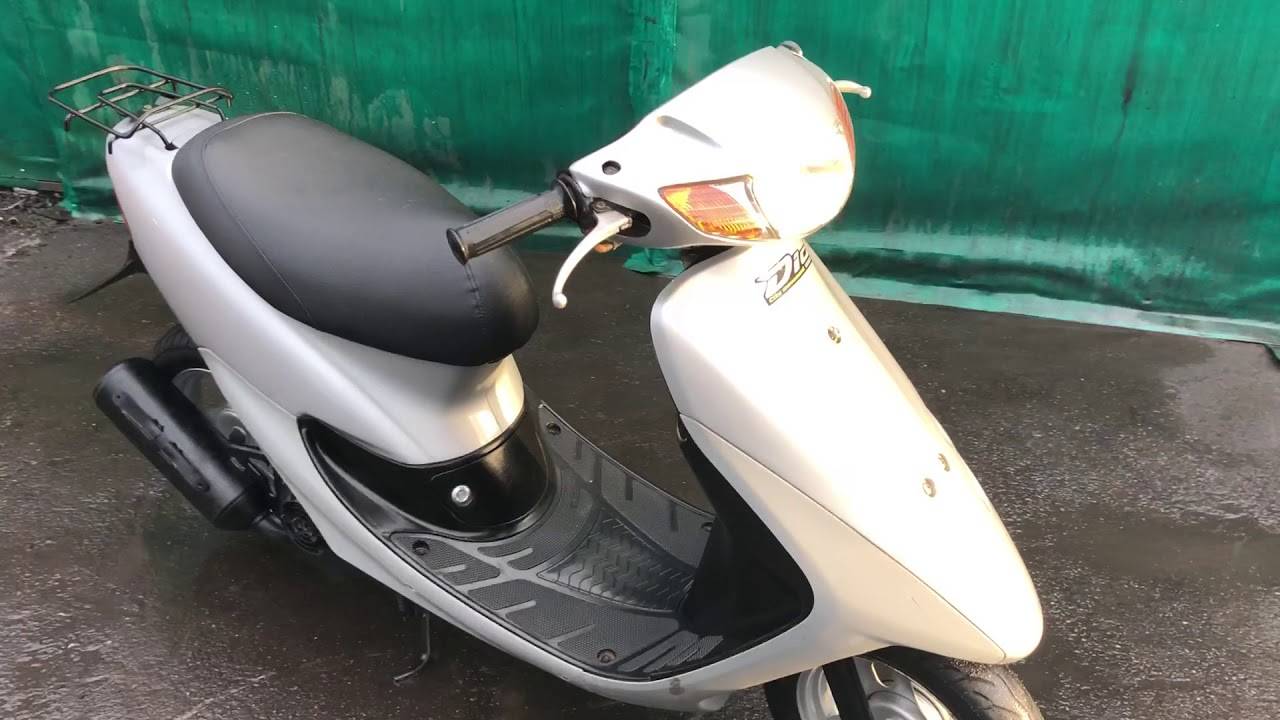

Фото Хонда Дио AF 34CESTA
У более серьёзных представителей, таких, как Дио AF 34 и 35 ZX, возможности позволяют участвовать в гонках, а запоминающийся внешний вид не оставит равнодушным ни одного истинного знатока мототехники. Модели встречаются в рестайлинге, в модификациях ABS, что добавляет им лишние газоамортизаторы, хрусталь в оптике, мощный двигатель и литые диски. Некоторые наделённые передними корзинами. Потрясающе хороша модель AF 35 ZX—этот белый красавец просто завораживает при резких стартовых рывках со светофора.
Любая вещь, находящаяся в пользовании у человечества, как правило, несовершенна. Скутеры Хонда Дио также имеют некоторые недостатки:
- из-за большого спроса сложности с приобретением;
- не подходит для зимних поездок;
- довольно не дешёвое СТО;
- малую величину дорожного просвета (между дорогой и рамой);
- любителям гонок на скутерах не хватает предложенной скорости;
Инструкция по ремонту Honda Dio
Советы по ремонту Хонды Дио доступны для любого мотолюбителя. В частности, речь пойдёт об обслуживании жизненно важных частей железной машины: двигателя, карбюратора и трансмиссии.
Карбюратор — чувствительная и важная деталь скутера. Его малейшая поломка остановит работу всей машины. Часто владельцы боятся трогать карбюраторы, потому что не уверены, что смогут правильно их собрать. Однако всё не так страшно, как кажется на первый взгляд. Хонда Дио признан знатоками как самый удобный и приспособленный представитель для разбора и чистки карбюратора. В его пользу говорят незакрытость пластиком, расположение над трансмиссией и простота настройки механизма.
Несколько рекомендаций:
- процесс регулировки проводят на хорошо прогретом двигателе;
- если есть сомнения в засоре — карбюратор чистят и тщательно промывают;
Сама настройка подразумевает регулировку:
- холостого хода;
- качества смеси (перемещая иглу и используя;
- специализированный винт;
- количества топлива в поплавковой камере;
Ремонт двигателя Хонда Дио
Двигатель — сердце скутера. Принципы устранения основных поломок:
- износ поршневой и растущий расход ГСМ даёт низкая компрессия (ниже 8,0 кг/см при норме 9,5-10,5); необходимо расточить или поменять цилиндропоршневую группу;
- чёткий и звонкий стук внизу цилиндра, часто при дросселировании говорит об износе поршневой юбки—заменить поршень, либо всю ц/п группу;
- глохнет двигатель, теряя мощность, как правило при забитости — требуется чистка: прожечь, либо разрезать, почистить нагар и сварить заново; возможна чистка выхлопного окна;
- не запускается, плохо работает, не удерживает холостые обороты при нарушении герметики (там образуются топливные подтёки) цилиндра, картера, подголовочной прокладки, выработки коленвальных сальников — заменить сальники и прокладки;
Трансмиссия также приходит в негодность, и, рано или поздно, её меняют. Процесс замены вариатора не представляет особых сложностей. Главное — правильно выбрать ремень — это позволит оставить неизменной его настройку. К примеру, очень длинный ремень начнёт проскальзывать, а широкий уменьшит спектр передаточных чисел и не выйдет на максимум ширины конусов.
Рекомендованные размеры ремня вариантора
Модели | Величина в мм |
AF18; SR AF25, 28; AF27, 34, 35; Fit AF27; XR AF27; | 15-650 |
Smart Dio: AF56, DX AF57; Z4 AF57 | 17,7-670 |
ZX AF28 | 18-662 |
ZX AF35 | 18-667 |
Обзор скутера Honda Live Dio AF-34/35
Третье поколение скутеров Dio – модель Honda Live Dio (AF-34) поступила в производство в 1994 году. В отличие от похожих друг на друга Dio AF-18 и Super Dio AF-27, эта модель получила заметные изменения, например, новый двигатель AF34E, у которого цилиндр был расположен горизонтально. Помимо двигателя, изменилась и ходовая часть. Скутер удостоился нового красивого дизайна с обтекаемыми формами, а также хрустальную оптику. У подседельного багажника впервые появился ровный пол.
Выпускались следующие варианты Live Dio: базовый (AF-34) с барабанными тормозами, AF-34 Cesta – со встроенной спереди корзиной-багажником, AF-35 SR – с передним дисковым тормозом, AF-35 SR CB (Combi Break) – с комбинированной тормозной системой, AF-35 ZX – спортивная версия с масляными амортизаторами, литыми дисками, форсированным двигателем и спойлером. Кроме того, в линейке была модель AF-35 ST с антиблокировочной системой тормозов.
Серия Honda Live Dio в 1998 году претерпела редизайн, а выпускалась до 2004 года.
Технические характеристики
Двигатель: Тип двигателя – AF34E, рабочий объём 49 куб. см. Количество цилиндров – 1. Число тактов – 2. Система охлаждения – принудительное воздушное охлаждение. Максимальная мощность двигателя – 7,2 л.с. при 6500 об/мин. Крутящий момент – 0,81 кг*м / 6250 об/мин. Степень сжатия – 7,1. Трансмиссия – вариатор. Зажигание – электростартер. Размер шин переднего и заднего колёс – 3.00-10. Объём маслобака – 1,2 л. Объём бензобака – 5,3 л. Максимальная скорость – 60 км/ч. Ходовая часть: Тип подвески переднего колеса – телескопическая. Тип подвески заднего колеса – маятниковая. Тип переднего тормоза колеса – барабанный/дисковый (SR/ZX). Тип тормоза заднего колеса – барабанный. Размер и вес: База – 1145 мм. Длина – 1675 мм. Высота по сидению – 700 мм. Дорожный просвет – 105 мм. Полная масса – 70 кг.
Особенности и преимущества
Серия Honda Live Dio продолжает линейку городских скутеров. Хотя и двигатель, и ходовая часть теперь совсем иные. Внешне скутер приобрёл новый облик, с хрустальной оптикой и обтекаемым обвесом.
AF-34 – ещё более резвый, чем предыдущие серии. Передвигаться на таком скутере в городе – сплошное удовольствие. Проще стала и перевозка вещей: у подседельного багажника теперь ровный пол. В передней части есть крючок для сумок и карман для небольших предметов. А вариант AF-34 Cesta имеет переднюю корзинку для груза (фара у Cesta расположена под корзиной).
В серии AF-35 SR CB впервые применена система комбинированного торможения CombiBreak. Суть её работы заключается в распределении тормозного усилия при торможении передним тормозом: 30% усилия передаётся на задний тормоз и 70% – на передний
Это существенно повышает устойчивость при торможении, что особенно важно для неопытных водителей
Отдельного интереса заслуживает спортивная версия AF-35 ZX. Её подвеска выгодно отличается от предыдущих моделей, так как на скутере установлены более комфортные и более долговечные масляные амортизаторы вместо пружинных. Ход передней вилки составляет 95 мм. Поэтому и бездорожье для AF-35 ZX – уже не такая большая проблема. Ради повышения динамики трансмиссия скутера перенастроена: в вариаторе используются более лёгкие грузики, а в сцеплении – более жёсткие пружины. Стоит также упомянуть передний дисковый тормоз, спортивный глушитель и красивые литые диски. Ну, и как водится, спортивная версия имеет спойлер со светодиодным стоп-сигналом.
Скутер снабжён блокиратором подножки (противоугонное средство).
Live Dio сохранил все остальные преимущества – и надёжность, и лёгкость в ремонте (хотя доступ к поршневой группе теперь требует существенной разборки), и доступность запчастей. Благодаря форсированному двигателю (7,2 л.с. – рекорд для 50-кубовых скутеров) стало ещё проще тюнинговать скутер.
Трансмиссия всех скутеров Honda устроена просто и надёжно: передача вращающего момента осуществляется с помощью клиноременного вариатора. Водителю не нужно заботиться о переключении передач, их здесь просто нет, поэтому разгон всегда происходит без провалов и без замедлений.
Honda Live Dio – это последняя серия скутеров Honda с двухтактным двигателем.
Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено
Плюсы и минусы
Все недорогие скутеры более-менее похожи друг на друга. Но ведь Хонда Дио недаром стала легендой, верно? А всё потому, что положительных качеств у неё куда больше, чем отрицательных.
Преимущества
- Достойная для 50-кубового мопеда динамика. Особенно в ZX-версии.
- Неплохие тормоза (кроме базовой модификации с барабанами на обоих колёсах)
- Вместительный 6-литровый бензобак, обеспечивающий запас хода в 300 км и более.
- Удобный и вместительный багажный отсек, в который легко влезает шлем-интеграл.
Недостатки
- Относительно колкий пластик, который иногда не выдерживает падения.
- Преклонный возраст многих экземпляров первых поколений, включая AF 35.
Инструкция по ремонту Honda Dio
Советы по ремонту Хонды Дио доступны для любого мотолюбителя. В частности, речь пойдёт об обслуживании жизненно важных частей железной машины: двигателя, карбюратора и трансмиссии.
Карбюратор — чувствительная и важная деталь скутера. Его малейшая поломка остановит работу всей машины. Часто владельцы боятся трогать карбюраторы, потому что не уверены, что смогут правильно их собрать. Однако всё не так страшно, как кажется на первый взгляд. Хонда Дио признан знатоками как самый удобный и приспособленный представитель для разбора и чистки карбюратора. В его пользу говорят незакрытость пластиком, расположение над трансмиссией и простота настройки механизма.
Несколько рекомендаций:
- процесс регулировки проводят на хорошо прогретом двигателе;
- если есть сомнения в засоре — карбюратор чистят и тщательно промывают;
Сама настройка подразумевает регулировку:
- холостого хода;
- качества смеси (перемещая иглу и используя;
- специализированный винт;
- количества топлива в поплавковой камере;
Ремонт двигателя Хонда Дио
Двигатель — сердце скутера. Принципы устранения основных поломок:
- износ поршневой и растущий расход ГСМ даёт низкая компрессия (ниже 8,0 кг/см при норме 9,5-10,5); необходимо расточить или поменять цилиндропоршневую группу;
- чёткий и звонкий стук внизу цилиндра, часто при дросселировании говорит об износе поршневой юбки—заменить поршень, либо всю ц/п группу;
- глохнет двигатель, теряя мощность, как правило при забитости — требуется чистка: прожечь, либо разрезать, почистить нагар и сварить заново; возможна чистка выхлопного окна;
- не запускается, плохо работает, не удерживает холостые обороты при нарушении герметики (там образуются топливные подтёки) цилиндра, картера, подголовочной прокладки, выработки коленвальных сальников — заменить сальники и прокладки;
Трансмиссия также приходит в негодность, и, рано или поздно, её меняют. Процесс замены вариатора не представляет особых сложностей. Главное – правильно выбрать ремень — это позволит оставить неизменной его настройку. К примеру, очень длинный ремень начнёт проскальзывать, а широкий уменьшит спектр передаточных чисел и не выйдет на максимум ширины конусов.
Рекомендованные размеры ремня вариантора
Модели | Величина в мм |
AF18; SR AF25, 28; AF27, 34, 35; Fit AF27; XR AF27; | 15-650 |
Smart Dio: AF56, DX AF57; Z4 AF57 | 17,7-670 |
ZX AF28 | 18-662 |
ZX AF35 | 18-667 |
https://youtube.com/watch?v=8hm0dRv9o28
В заключение обзора
Японский мопед «Хонда Дио 27», тюнинг которого касается преимущественно внешнего оформления, является довольно успешным двухколесным агрегатом, отличающимся высокими характеристиками и долговечностью элементов. Некоторые умельцы пытаются придать ему еще больше динамичности, снимая ограничитель скорости. Такое решение – исключительно на любителя. Главное – помнить, что использование подходящих топливно-смазочных материалов и своевременная профилактика – это залог уверенной и длительной работы вашего любимого двухколесного друга.
Эта модель получила заметные изменения, например, новый двигатель AF34E, у которого цилиндр был расположен горизонтально. Помимо двигателя, изменилась и ходовая часть. Скутер удостоился нового красивого дизайна с обтекаемыми формами, а также хрустальную оптику. У подседельного багажника впервые появился ровный пол.
Выпускались следующие варианты Live Dio: базовый (AF-34) с барабанными тормозами, AF-34 Cesta – со встроенной спереди корзиной-багажником, AF-35 SR – с передним дисковым тормозом, AF-35 SR CB (Combi Break) – с комбинированной тормозной системой, AF-35 ZX – спортивная версия с масляными амортизаторами, литыми дисками, форсированным двигателем и спойлером. Кроме того, в линейке была модель AF-35 ST с антиблокировочной системой тормозов.
Серия Honda Live Dio в 1998 году претерпела редизайн, а выпускалась до 2004 года.
Технические характеристики
Двигатель: Тип двигателя – AF34E, рабочий объём 49 куб. см. Количество цилиндров – 1. Число тактов – 2. Система охлаждения – принудительное воздушное охлаждение. Максимальная мощность двигателя – 7,2 л.с. при 6500 об/мин. Крутящий момент – 0,81 кг*м / 6250 об/мин. Степень сжатия – 7,1. Трансмиссия – вариатор. Зажигание – электростартер. Размер шин переднего и заднего колёс – 3.00-10. Объём маслобака – 1,2 л. Объём бензобака – 5,3 л. Максимальная скорость – 60 км/ч. Ходовая часть: Тип подвески переднего колеса – телескопическая. Тип подвески заднего колеса – маятниковая. Тип переднего тормоза колеса – барабанный/дисковый (SR/ZX). Тип тормоза заднего колеса – барабанный. Размер и вес: База – 1145 мм. Длина – 1675 мм. Высота по сидению – 700 мм. Дорожный просвет – 105 мм. Полная масса – 70 кг.
Особенности и преимущества
Серия Honda Live Dio продолжает линейку городских скутеров. Хотя и двигатель, и ходовая часть теперь совсем иные. Внешне скутер приобрёл новый облик, с хрустальной оптикой и обтекаемым обвесом.
AF-34 – ещё более резвый, чем предыдущие серии. Передвигаться на таком скутере в городе – сплошное удовольствие. Проще стала и перевозка вещей: у подседельного багажника теперь ровный пол. В передней части есть крючок для сумок и карман для небольших предметов. А вариант AF-34 Cesta имеет переднюю корзинку для груза (фара у Cesta расположена под корзиной).
В серии AF-35 SR CB впервые применена система комбинированного торможения CombiBreak. Суть её работы заключается в распределении тормозного усилия при торможении передним тормозом: 30% усилия передаётся на задний тормоз и 70% – на передний
Это существенно повышает устойчивость при торможении, что особенно важно для неопытных водителей
Отдельного интереса заслуживает спортивная версия AF-35 ZX. Её подвеска выгодно отличается от предыдущих моделей, так как на скутере установлены более комфортные и более долговечные масляные амортизаторы вместо пружинных. Ход передней вилки составляет 95 мм. Поэтому и бездорожье для AF-35 ZX – уже не такая большая проблема. Ради повышения динамики трансмиссия скутера перенастроена: в вариаторе используются более лёгкие грузики, а в сцеплении – более жёсткие пружины. Стоит также упомянуть передний дисковый тормоз, спортивный глушитель и красивые литые диски. Ну, и как водится, спортивная версия имеет спойлер со светодиодным стоп-сигналом.
Скутер снабжён блокиратором подножки (противоугонное средство).
Live Dio сохранил все остальные преимущества – и надёжность, и лёгкость в ремонте (хотя доступ к поршневой группе теперь требует существенной разборки), и доступность запчастей. Благодаря форсированному двигателю (7,2 л.с. – рекорд для 50-кубовых скутеров) стало ещё проще тюнинговать скутер.
Трансмиссия всех скутеров Honda устроена просто и надёжно: передача вращающего момента осуществляется с помощью клиноременного вариатора. Водителю не нужно заботиться о переключении передач, их здесь просто нет, поэтому разгон всегда происходит без провалов и без замедлений.
Honda Live Dio – это последняя серия скутеров Honda с двухтактным двигателем.
