Форд Фокус 1. Регулировка света фар

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом). Вам потребуется отвертка с крестообразным лезвием.

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 10 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.10. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.

5. Включите ближний свет.

6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами 1 и 2 по вертикали или горизонтали соответственно.

Рис. 4.10. Регулировка света фар.

На фото показана левая фара. Регулировочные винты на правой фаре расположены симметрично.

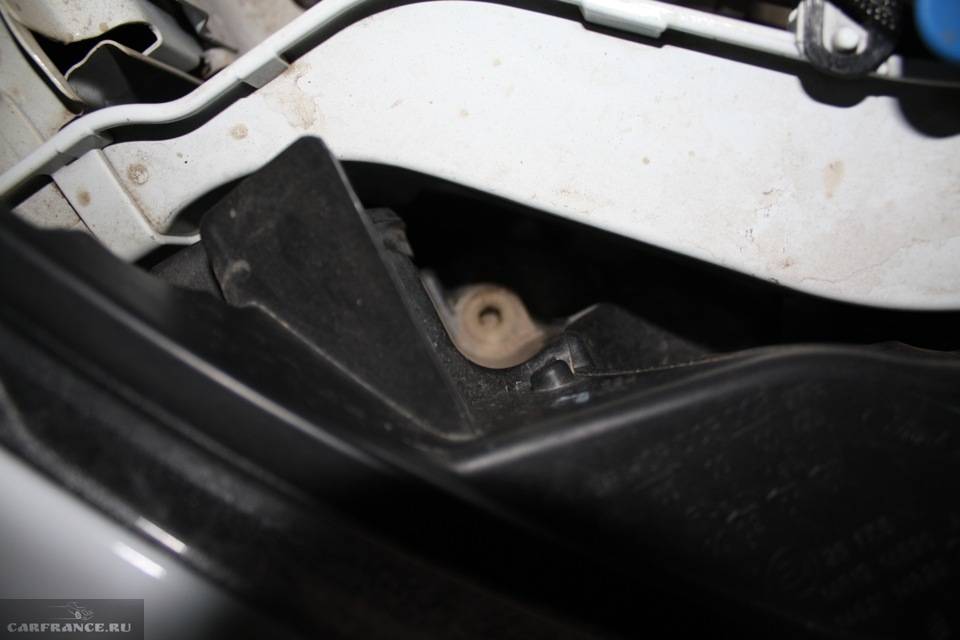

8. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали.

9. . и горизонтали, если расположение световых пятен на экране не соответствует рисунку.

Вращение регулировочных винтов для наглядности показано на снятой фаре.

Винт регулировки по вертикали, помимо отвертки, можно вращать и ключом «на 10».

10. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.10), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Если на автомобиль установлены противотуманные фары, то направление пучка их света регулируют только по высоте. Регулировочный винт со шлицем под отвертку с крестообразным лезвием расположен в глубине отверстия в лицевой поверхности накладки противотуманной фары, выполненного рядом с рассеивателем.

Установите автомобиль на расстоянии 3 м от экрана и, вращая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.

Требования

Фара головного света во всех генерациях Фокуса полностью соответствует требованиям по безопасности транспортных средств. Передний ближний свет фар выдает четкий луч с резкой границей и ступенькой в сторону обочины для правостороннего движения. За дальний свет отвечает отдельный модуль, настройки которого зависят от положения рефлектора блока ближнего света.

Все комплектации Фокуса оснащены электрической регулировкой пучка. Модели с ксеноновыми лампами оснащены автоматическим корректором, он устанавливает высоту луча соответственно положению кузова. Базовые версии с галогеновыми лампами позволяют настраивать параметры пучка с помощью клавиши в салоне.

Светотеневая граница не должна превышать положение глаз человека, едущего навстречу, иначе он будет ослеплен, что может привести к трагическим последствиям. Горизонтальное положение левой оптики должно совпадать с правой. При отклонении требуется регулировка положения отражателей в соответствии с требованиями ГОСТ Р 51709-2001.

Настраиваем фары правильно: что понадобится водителю

Произвести на «Форд Фокус» 2 регулировку фар вполне можно и самостоятельно, без помощи специалистов. При определённой сноровке этот процесс не займёт более десяти минут. Для этого водителю потребуется следующее:

  • ровная стена;

  • площадка с гладкой поверхностью;

  • груз, вес которого примерно равен весу водителя;

  • маркер или кусок мела для нанесения разметки на стену;

  • метр или линейка;

  • кусок чистой ткани.

Обратите внимание! При регулировке света фар на любом авто, включая «Форд Фокус» 2 необходимо сперва отрегулировать одну фару, а затем вторую. Именно для этого и понадобится кусок чистой ткани: им нужно закрыть один из фонарей

Особенности подбора ксеноновых ламп на Форд Фокус 2

Чтобы правильно подобрать ксеноновые лампочки, нужно учитывать следующие факторы:

  • маркировку и ГОСТ;
  • параметры цветовой температуры;
  • особенности конструкции;
  • технические характеристики;
  • эксплуатационные свойства;
  • ценовую характеристику.


Оптика для рестайлинга Бюджетным вариантом является комплект фар Matrix Light корейского производства. Они адаптированы под российского покупателя, учтены климатические условия России, сделано совмещение с электроникой, блок розжига имеет небольшие размеры.

В противотуманные фары лучше всего устанавливать ксеноновые элементы SHO-ME с цоколем H11. При замене ДХО ксеноном следует быть осмотрительными, так как свет выходит очень яркий. Если возникло желание просто приукрасить авто, то лучше для ДХО использовать светодиоды.

Принципы регулировки фар на Форд Фокус 2

Регулировка фар производится раздельно по вертикали и горизонтали.

Все это делается в условиях СТО. Тем не менее приблизительную регулировку можно провести самостоятельно. Для этого будем использовать регулировочные винты на корпусе фары. Их по два на каждой — один регулирует горизонтальное положение луча света, второй — вертикальное. Первый находится в верхней тыльной части корпуса фары, второй снизу. Винты можно прокручивать либо отвёрткой с плоским шлицом, либо шестигранником на 7 мм.

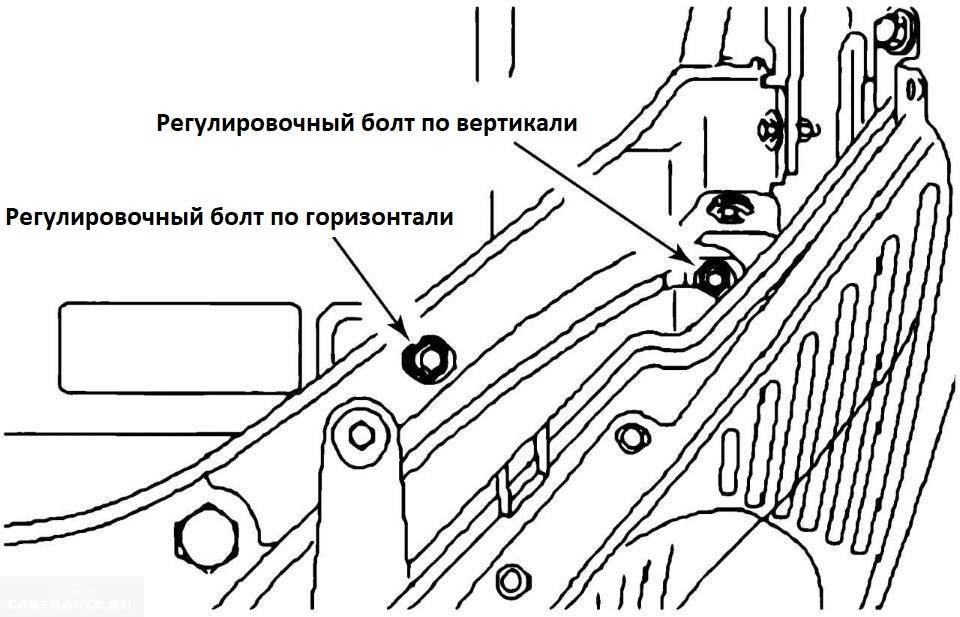

Винт регулировки по горизонтали.

Винт регулировки по вертикали.

Требования

Для правильной регулировки необходимо, чтобы автомобиль находился на ровной поверхности на расстоянии 3 м от ровной стены. При этом машина должна быть полностью заправлена, а в багажнике должна находиться запаска и штатный набор инструментов, чтобы подвеска приняла положение, соответствующее нагрузке снаряжённой массы автомобиля. На водительское сиденье рекомендуется уложить груз массой 60-70 кг, а корректор угла светового потока выставить в нулевое положение.

Схема регулировки фар.

Процесс регулировки

Регулировку выполняем так:

  1. Проверяем и при необходимости доводим до нормы давление в колёсах.

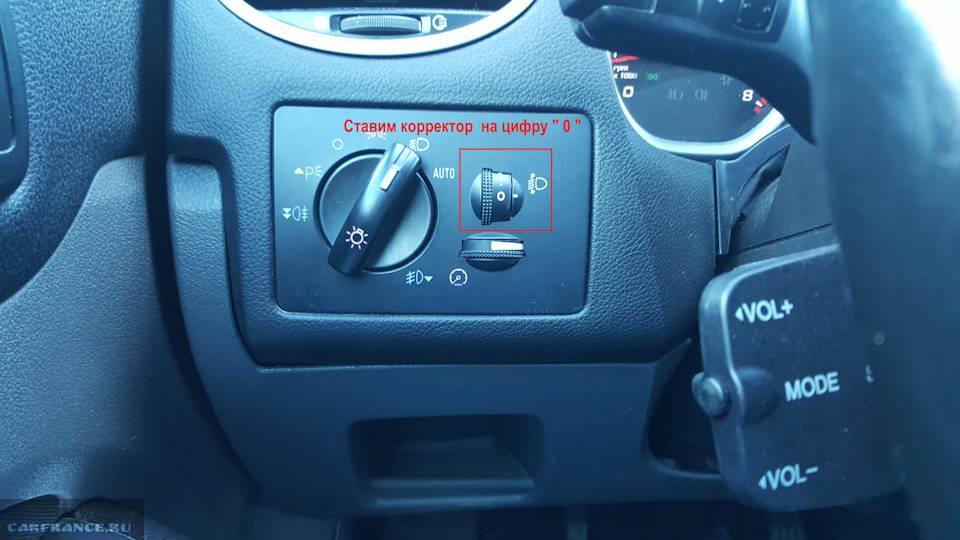

Не забываем выставить корректор фар в положение «0».

Качаем автомобиль спереди и сзади, чтобы подвеска приняла нейтральное положение.
Включаем ближний свет.

Видим, что фары светят на встречную полосу движения.

Регулируем фары отдельно, прикрыв одну из них непрозрачным материалом.

По нарисованным на стене меткам определяем, куда нужно сдвигать фары.

Выставляем горизонтальное положение пучка света, вращая регулировочный винт, который находится ближе к центу машины. Высота границы светового пятна на стене должна быть приблизительно равной высоте центров фар относительно грунта.

Шестигранным ключом выставляем положения отражателей фар с помощью двух регулировочных винтов.

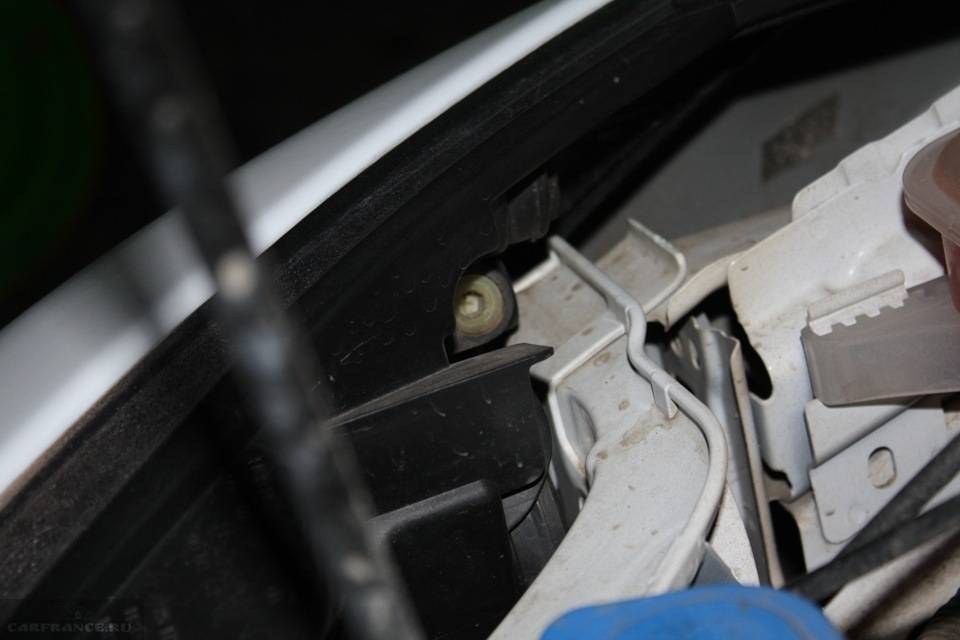

Регулируем положение фар в вертикальной плоскости. Для этого вращаем второй винт, который находится ближе к крылу. Выставляем фары так, чтобы расстояние между центрами световых пятен на стене было в пределах 1250-1275 мм.

«Галочки» световых границ должны стоять ровно и четко.

При необходимости корректируем световой поток в условиях дороги винтами или корректором угла наклона фар, если фары отрегулированы синхронно.

Настройка фар в автомобиле «Форд Фокус 2 Рестайлинг»

Давайте на примере «Форд Фокус 2» разберёмся, каким образом выполняется регулировка фар ближнего света для обеспечения безопасности на дороге. Это довольно несложная работа, которую можно выполнить самостоятельно. Вряд ли вам понадобится для этого больше 10–15 минут.

Итак, рассмотрим весь процесс поэтапно:

Вашему вниманию — схема расположения световых пятен при включенных фарах автомашины.

  1. Перед началом работ следует обязательно обеспечить нужное давление воздуха в шинах — это влияет на высоту фонарей над покрытием дороги.
  2. Ставим автомашину перед стеной с гладкой поверхностью. Расстояние должно быть около 3 м. Кладём на водительское место груз, масса которого составляет около 75 килограммов. Рисуем на стене разметку аналогично приведённой на схеме. Поперечная ось симметрии должна быть на нулевой линии экрана. Далее необходимо покачать машину, чтобы пружины подвесок нашли своё положение.
  3. Проводим измерения расстояния от центра фар до поверхности пола. Оно соответствует величине h на стене.
  4. Устанавливаем на приборной доске регулятор электрокорректора в нулевое положение.
  5. Включаем фонари ближнего света.
  6. Регулировка выполняется для каждого фонаря отдельно. Другой в это время можно закрыть чистой материей. Винты для настройки находятся сверху блока фары — они шестигранные. Один из них отвечает за горизонтальную настройку, другой — за вертикальную.
  7. Настраиваем до тех пор, пока световые пучки на стене не станут полностью отвечать нанесённой схеме.
  8. Фонари можно считать настроенными, если верхние края левых областей световых пятен совпали с чертой 4, а вертикальные полосы 1 и 2 идут через точки Е1 и Е2 пересечения горизонтальных и наклонённых областей пучков света.

Требования

Фара головного света во всех генерациях Фокуса полностью соответствует требованиям по безопасности транспортных средств. Передний ближний свет фар выдает четкий луч с резкой границей и ступенькой в сторону обочины для правостороннего движения. За дальний свет отвечает отдельный модуль, настройки которого зависят от положения рефлектора блока ближнего света.

Все комплектации Фокуса оснащены электрической регулировкой пучка. Модели с ксеноновыми лампами оснащены автоматическим корректором, он устанавливает высоту луча соответственно положению кузова. Базовые версии с галогеновыми лампами позволяют настраивать параметры пучка с помощью клавиши в салоне.

Светотеневая граница не должна превышать положение глаз человека, едущего навстречу, иначе он будет ослеплен, что может привести к трагическим последствиям. Горизонтальное положение левой оптики должно совпадать с правой. При отклонении требуется регулировка положения отражателей в соответствии с требованиями ГОСТ Р 51709-2001.

Регулировка фар автомобиля Форд Фокус 2

Знаменитый автомобиль Ford Focus II имеет высококачественную заводскую оптику. Основываясь на комплектации машины, внешнее освещение осуществляется посредством рефлектора и галогенной лампы или ксеноновой линзы с автоматическим омывателем.

Регулировка света фар транспортного средства – довольно редкое мероприятие, так как система имеет надежные компоненты. Тем не менее, если вы угодили в глубокую яму на дороге или побывали в ДТП, это могло вызвать смещение линзы или отражающей детали со штатного места. При этом настроить фары ближнего света не составит большого труда даже начинающему автолюбителю.

Как произвести регулировку фар на Форд Фокус 1, 2, 3 своими руками

Автомобили прочно обосновались в каждой семье и стали отличными помощниками в большинстве задач. Автовладельцы часто выбирают Ford Focus за вместительный салон, крепкую подвеску, надежные силовые агрегаты и современный дизайн кузова.

При движении каждый водитель случайно попадает в выбоины на асфальте, из-за чего постепенно сбиваются настройки отражателей фар. Регулировка может потребоваться даже после замены ламп ближнего и дальнего света.

Регулировка фар на Форд Фокус 2 не только поможет восстановить правильный световой пучок, но и снизит вероятность ослепления встречных водителей. Правильные настройки сильно влияют на освещение дороги и видимость в снег или дождь.

Требования

Фара головного света всех поколений Фокуса полностью соответствует требованиям безопасности автомобиля. Фары ближнего света создают четкий луч с острыми краями и углом наклона бордюра для правостороннего движения. За дальний свет отвечает отдельный модуль, настройки которого зависят от положения отражателя ближнего света.

Все комплектации Focus оснащены электрической регулировкой луча. Модели с ксеноновыми лампами оснащены автоматическим корректором, он устанавливает высоту луча в соответствии с положением тела. Базовые версии с галогенными лампами позволяют регулировать параметры луча с помощью кнопки в салоне.

Линия реза не должна выходить за положение глаз едущего навстречу ей человека, иначе она будет ослеплена, что может привести к трагическим последствиям. Горизонтальное положение левой оптики должно совпадать с правой. При отклонении требуется регулировка положения отражателей в соответствии с требованиями ГОСТ Р 51709-2001.

Регулировка фар на Форд Фокус 2

На Ford Focus 2 фары регулируются с помощью двух винтов, отвечающих за горизонтальное и вертикальное положение отражателя. Для автонастройки нужна небольшая подготовка:

  1. Проверьте давление в шинах. При необходимости накачайте колеса до требуемых значений, указанных в руководстве по эксплуатации или табличке за столом водителя.
  2. Очистите багажник от лишнего груза.
  3. Заполните топливный бак хотя бы наполовину.
  4. Выберите ровную площадку с ровной стеной (это может быть дверь гаража, стена магазина, дом или плоский забор).
  5. Подготовьте инструменты (рулетка, крестовая отвертка, ключи Torx, мел или маркер).
  6. В зависимости от конфигурации для установочных винтов требуется торцевой ключ Torx или шестигранный ключ на 7».

Настройка оптики не занимает много времени, не требует определенных знаний. Для настройки выполните следующие действия:

  • установить автомобиль на площадку лицом к стене на расстоянии ровно 3 метра;
  • открыть капот, включить ближний свет;
  • измерить высоту положения светильника относительно земли, линию с такой же высотой перенести на стену;
  • отметьте центр нашей машины вертикальной линией на стене;
  • между центрами луча левой и правой фары винтом установить расстояние 1270 мм (центр луча находится в точке, где горизонтальный предел становится путеводителем);
  • положение горизонтальной линии на 35 мм ниже высоты положения огня, указанной выше;
  • когда указанные значения верны, то регулировку оптики можно считать завершенной.

В Форд Фокус 2 рестайлинг и дорестайлинг регулировка фар ничем не отличается, кроме расположения винтов, регулирующих свет.

Настройка положения фар в Фокус 3

Требования по установке галогенных фар на Фокус третьего поколения не отличаются от таковых на автомобиль второго поколения. Параметры удаленности от стены и этапы подготовки перед работой остаются без изменений. Расстояние между центрами лучей фар составляет 1280 мм, потому что автомобиль немного шире.

Основное и единственное отличие заключается в регулировочном винте – для него потребуется специальный шестигранный ключ «на 8». Купить инструмент можно в автомагазине или на рынке.

Первая модель

На Фокус первого поколения с завода устанавливаются только галогеновые фары. Их легко настроить самостоятельно.

Перед началом работы нужно помыть фары, заправить бак и почистить багажник. Регулировка производится на расстоянии 3 м от стены на ровной поверхности. В отличие от FF 2-го поколения, высота линии отделки должна быть на 5 мм ниже от высоты ближнего света до линии земли. Отражатель меняет положение с помощью 2 винтов.

Правильная регулировка фар не только обеспечит хорошую видимость во время движения, но и не доставит неудобств водителям на встречном транспорте. Световой луч Focus следует проверять не реже одного раза в год во время технического обслуживания.

Регулировка фар форд фокус 3

Проверка и регулировка фар на оборудованном автомобиле (с полным баком топлива, набором инструментов и запасным колесом). Способом, описанным в этом подразделе, с помощью размеченного экрана можно регулировать только фары с галогенными лампами накаливания. Для регулировки фар с газоразрядными лампами обратитесь в специализированный сервис, имеющий оптические штативы.

Вам понадобится шестигранный ключ на 8 дюймов».

1. Заранее проверить и при необходимости нормализовать давление воздуха в шинах.

2. Поставьте автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Поместите на сиденье водителя груз массой 75 кг. Разметьте экран на стене, как показано на рис. 10.5. Продольная плоскость симметрии автомобиля должна проходить через линию 0 на экране. Покачайте машину сбоку, чтобы пружины подвески отрегулировались.

3. Измерьте высоту центра фар вашего автомобиля от земли. Это будет расстояние h (700 мм) на экране.

4. Переведите регулятор электрокорректора фар на панели приборов в положение, соответствующее загрузке автомобиля с одним водителем.

Это позволит расположить винты регулировки фар по горизонтали A и по вертикали B. Показан на левой фаре, снятой с автомобиля.

7. Откройте капот и, вращая регулировочные винты, отрегулируйте (если расположение световых пятен не соответствует рисунку) положение на экране светового пятна для каждой фары по горизонтали… 8.. и по вертикали.

9. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см рис. 10.5), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтального и наклонного участков из светлых точек.

Рис. 10.5 регулировка фар

Видимость ночью зависит не только и не столько от типа и мощности ламп, установленных в фаре, сколько от регулировки угла направления светового потока. Если лампы установлены правильно и их мощность соответствует требованиям производителя, но фары не освещают дорогу, слепят встречных водителей даже ближним светом, их необходимо отрегулировать.

Самостоятельная замена лампы ближнего света Ford Focus 2 рестал и дорестайл

Если у вас перегорела лампа ближнего света фар на Форд Фокус 2 самое время заменить ее. Совсем не обязательно ехать сразу в сервис, где придется потратиться на несколько сотен рублей, лампу можно заменить и самостоятельно. Благодаря нашей подробной инструкции вы сможете заменить лампу своими руками без проблем и помощи специалистов из сервиса.

Какие лампы установлены на Форд Фокус 2 рестайлинг и дорестайлинг

  • Лампа ближнего света H7 12v/55W (В максимальных версиях с ксеноном лампа ближнего может быть D2S или D1S)
  • Лампа дальнего света H1 12v/55w
  • Лампа указателя поворота PY21W 12v
  • Лампа передних габаритов W5W

У рестайлинговой и дорестайлинговой версиях автомобиля лампы используются одинаковые, Обвился лишь внешний вид и дизайн фар, а так же внутренняя часть фары (отражатель и защелки).

Какую лампу лучше установить на Ford Focus 2 в ближний свет?

Стандартные лампы устанавливаемые с завода как правило Philips Long Live или Osram Ulra Live. То есть это лампы с увеличенным сроком службы.

  • PHILIPS H7-12-55 LONGLIFE ECO VISION P-12972LLECOC1
  • OSRAM H7-12-55 Ultra Life O-64210ULT

Можно установить лампы поярче стандартных, например +30% света или еще ярче +100% или +130% света. Минус этих ламп в том, что срок службы их по сравнению с обычными меньше.

  • PHILIPS H7-12-55 +30% Vision
  • OSRAM H7-12-55 +30% Super O-64210SUP
  • OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED
  • Philips H7-12-55 +130% X-tremeVision

Указанные лампы будут освещать дорогу лучше стандартных, а лампы +130% и +110% являются лидерами среди галогенных ламп, но покупая их нужно быть готовым к тому, что менять их придется чаще.

Замена ламп на дорестайлинговой версии Форд Фокус 2

С помощью отвертки откручиваем верхний болт крепления фары

Красными стрелками указаны нижние защелки на которых держится фара, их необходимо аккуратно отжать

Далее слегка вытянем фару на себя и снимем штекер идущий к фаре и вытащите фару

Стояночные огни

В различных комплектациях реализована схема включения стояночных огней. Чтоб её активировать, необходимо установить ручку напротив пиктограммы стояночных огней и вмять переключатель на один щелчок, заглушив движок. Смотрится это так.

Включение парковочных огней.

Комфортная штука, когда врубаются габариты, подсветка номера и приборной панели отключается с целью экономии заряда аккума. Что вы выберете, какой головной свет включён, наша фирма может всегда включить противотуманные фары, вытянув на себя лично на один щелчок ручку включения. Чтоб включить противотуманную фару сзади, вытягиваем ручку ещё на один щелчок на себя лично.

Источник



Первая модель

В Фокусе 1 поколения с завода устанавливаются только галогеновые фары. Они легко поддаются самостоятельной регулировке.

Перед началом работ нужно отмыть фары, наполнить бак, очистить багажник. Регулировка осуществляется на расстоянии 3 м от стены на ровной поверхности. В отличие от ФФ второго поколения, высота светотеневой границы должна быть на 5 мм ниже от высоты лампы ближнего света до линии земли. Рефлектор меняет положение с помощью 2 винтов.

Правильная настройка фар обеспечит не только хорошую видимость во время движения, но и не доставит неудобств водителям во встречном потоке. Проверку светового пучка Фокуса нужно проводить не менее 1 раза в год при проведении ТО.

Тюнинг Форд Фокус 2 своими руками

Если кому и удается время от времени удивлять автомобильный мир — так это старику Форду. Количество его гениальных находок и бездарных провалов, случившихся за сто десять лет беспрерывного производства автомобилей, зашкаливает. К чести фирмы стоит отметить: неудачи у нее случаются вдесятеро реже побед.

Одним из кардинальных успехов стало и решение о выпуске автомобиля Ford Focus. Модель — в любой из ее модификаций — пользуется необычайной популярностью в России и мире. Заметив стремление покупателя придать серийным Фордам Фокус черт выраженной индивидуальности, производитель выпустил второе, улучшенное поколение машины.

Регулируем фары на Форд Фокус 2 правильно (рестайлинг)

Видимость в ночное время зависит не только и не столько от типа и мощности ламп, установленных в фаре, но в большей степени от регулировки угла направления светового потока. Если лампы установлены правильно и их мощность соответствует требованиям завода-изготовителя, но при этом фары не освещают дорогу, слепят встречных водителей даже на ближнем свете, необходима регулировка.

  • 1 Принципы регулировки фар на Форд Фокус 2 1.1 Требования
  • 1.2 Процесс регулировки

2 Выводы

Правила регулировки света фар автомобиля

Изменение направления оси светового пучка при регулировке фар обеспечивается поворотом параболического отражателя, в фокусе которого находится лампочка, путем его перемещения относительно вертикальной и горизонтальной плоскостей.

Правильное положение отражателя устанавливается двумя винтами вертикальной и горизонтальной регулировки, которые находятся на задней поверхности блок-фар.

Для правильной регулировки фар необходимо совместить световое пятно, формируемое оптикой, с эталонной схемой регулировки, которую обычно предоставляет производитель автомобиля (в нашем случае схема регулировки фар для автомобилей Таврия и Славута).Схема регулировки света фар автомобиля Регулировки света фар осуществляется в следующем порядке:

  1. Ненагруженный автомобиль располагают на ровной горизонтальной площадке на расстоянии 5 метров от экрана. В качестве экрана вполне подойдет любая стена или невысокий забор (до одного метра).
  2. На экран наносится вертикальная линия «0», лежащая в плоскости симметрии машины (смотрите на схему регулировки). Слева и справа от нее проводятся еще две симметричные линии «Л» и «П», которые должны совпадать с центрами левой и правой фар.
  3. На высоте, соответствующей расстоянию центров фар от земли, наносится горизонтальная линия «1», а на 50 мм ниже нее – линия «2».
  4. Когда подготовка будет завершена, включите ближний свет фар и приступайте к регулировке.
  5. Закрывая поочередно каждую фару, проверьте расположение световой границы относительно схемы регулировки, нанесенной на экран. Она должна проходить по линии «2», при этом наклонные отрезки должны начинаться в точках «Е».
  6. Если этого не происходит, тогда Вам следует отрегулировать свет фар винтами горизонтальной и вертикальной наводки.

Более наглядно процесс регулировки фар показан на видео ниже. Однако, даже если после регулировки вам все равно недостаточно освещения дороги, возможно, ситуацию поможет исправить полировка фар.

Критерии выбора

Освещение дороги ксеноном и галогенками

Покупая лампочки в фары Форд Фокус 2, 1 или 3, необходимо определиться с видом, который вы хотите использовать:

  1. Лампы накаливания. Самый простой и самый дешевый вариант. На сегодняшний день он практически не актуальный.
  2. Галогенные лампочки в фары Форд Фокус 3, 1 или 2. В таких устройствах свет излучает нить накаливания, выполненная из вольфрама. Для предотвращения испарения колба элемента заполняется йодом или брома. Как показывает практика, галогенные лампы в фарах Фокус 1 или 2 седан создают довольно эффективное освещение, а при правильной регулировке они не будут слепить водителей встречных авто. Галогенки характеризуются невысоким ресурсом эксплуатации, а также сильным нагревом.
  3. Светодиодные устройства для первого, второго или третьего Фокуса на сегодняшний день наиболее популярны. Их можно использовать как в передних, так и в задних фонарях. При необходимости вы сможете подобрать цвет свечения, а также яркость устройства в соответствии со своими предпочтениями. Следует отметить, что диодные источники света для Фокус два потребляют значительно меньше энергии. Из недостатков таких элементов следует выделить высокую цену. Кроме того, для нормальной работы более мощных источников света потребуется дополнительное охлаждение.
  4. Газоразрядные лампочки или ксенон на Форд Фокус 2, 1 или 3. На любом авто, в том числе Фокус 3 ксенон не имеет нити накаливания, в данном случае свет излучается специальной электрической дугой под высоким напряжением. По сравнению с галогенками, ксенон на Форд Фокус 3, 1 или 2 будет иметь более высокую степень рассеивания, соответственно, это может привести к сложностям в регулировке. Ресурс эксплуатации таких устройств в среднем составляет 3 года — учтите, что их монтаж допускается только на оптику, где имеется знак D. Также учтите, что если перегорает одна ксеноновая лампа, менять придется обе сразу. Кроме того, для обеспечения нормальной работы ксенона потребуется дополнительно установить блок розжига (автор видео — канал Lelik Bolek).

Настройка фар в автомобиле «Форд Фокус 2 Рестайлинг»

Давайте на примере «Форд Фокус 2» разберёмся, каким образом выполняется регулировка фар ближнего света для обеспечения безопасности на дороге. Это довольно несложная работа, которую можно выполнить самостоятельно. Вряд ли вам понадобится для этого больше 10–15 минут.

Итак, рассмотрим весь процесс поэтапно:

Вашему вниманию – схема расположения световых пятен при включенных фарах автомашины.

  1. Перед началом работ следует обязательно обеспечить нужное давление воздуха в шинах – это влияет на высоту фонарей над покрытием дороги.
  2. Ставим автомашину перед стеной с гладкой поверхностью. Расстояние должно быть около 3 м. Кладём на водительское место груз, масса которого составляет около 75 килограммов. Рисуем на стене разметку аналогично приведённой на схеме. Поперечная ось симметрии должна быть на нулевой линии экрана. Далее необходимо покачать машину, чтобы пружины подвесок нашли своё положение.
  3. Проводим измерения расстояния от центра фар до поверхности пола. Оно соответствует величине h на стене.
  4. Устанавливаем на приборной доске регулятор электрокорректора в нулевое положение.
  5. Включаем фонари ближнего света.
  6. Регулировка выполняется для каждого фонаря отдельно. Другой в это время можно закрыть чистой материей. Винты для настройки находятся сверху блока фары – они шестигранные. Один из них отвечает за горизонтальную настройку, другой – за вертикальную.
  7. Настраиваем до тех пор, пока световые пучки на стене не станут полностью отвечать нанесённой схеме.
  8. Фонари можно считать настроенными, если верхние края левых областей световых пятен совпали с чертой 4, а вертикальные полосы 1 и 2 идут через точки Е1 и Е2 пересечения горизонтальных и наклонённых областей пучков света.

Разбор и замена фары

Разборка и ремонт фары автомобиля требуется при необходимости очистки внутренней поверхности, замены стекла или отражателя, а также при намерении подвергнуть оптику переделке, например, для установки линзованных элементов.

Снимаем фару головного света правильно

Как снять фару Форд Фокус 2, было сказано выше. Крепление осуществляется одним болтом к поперечине моторного отсека и двумя пластиковыми защелками. В этом оно не отличается от фар дорестайлинговой модели.

Для демонтажа оптики не нужны помощники, все работы нетрудно выполнить в одиночку.

Разбираем фару

Перед тем, как разобрать демонтированную фару, необходимо заранее подыскать себе помощника, поскольку без посторонней помощи это сделать очень трудно. Можно испортить корпус или стекло, времени эта процедура займет достаточно много.

Чтобы разобрать фару, потребуются следующие инструменты:

  • монтажный фен с регулировкой температуры;
  • скальпель или острый нож;
  • плоские отвертки с тонким лезвием.

Стекло крепится в корпус в фигурном пазу П-образной формы. Паз полностью залит герметиком. Для размягчения клеящего элемента нужно на фене выставить температуру 250-350 гр. Помощник должен держать нагреватель над стыком на расстоянии нескольких сантиметров. После прогрева шва, скальпелем подрезают герметик, одновременно продвигая фен на следующий участок. После подрезки, продолжая нагревать, заводят отвертку в промежуток между стеклом и корпусом, аккуратно раздвигают их.

Склейку выполняют при помощи высокотемпературного герметика. Продолжительность застывания указывается производителем материала. Все это время стекло и корпус должны быть зафиксированы от сдвигов.

Распайка фары Ford Focus

При повреждении разъема питания или колодок ламп (обрыв проводов, оплавление) их необходимо заменить. Колодки поступают в продажу как пустые, без клемм, так и с вмонтированными клеммами и отрезками проводов. Порядок действий при установке новых элементов различается.

В первом случае провода от старой колодки отрезают. Затем специальной обжимкой крепят клеммы и закрепляют их в разъеме. Чтобы не запутаться в положении и порядке проводов, перемонтировать лучше по одному, устанавливая его со старого разъема в новый на аналогичное место.

Для установки новой колодки с проводами вместо старой, надо очистить концы от изоляции и соединить их скруткой. Ее желательно пропаять для увеличения надежности. Место соединения изолируют лентой. Более практично вместо изоленты использовать отрезки термоусадочной трубки, которую надевают на провода перед их соединением. После нагрева при помощи фена струей горячего воздуха место соединения будет надежно изолировано.

Предохранители и реле

В Ford Focus 2 блок реле и предохранителей находится в салоне под бардачком (вещевым ящиком). Чтобы его снять, нужно повернуть один или два фиксирующих зажима.

В автомобилях до рестайлинга за освещение отвечают такие предохранители:

Ток, АНазначение
3710Дальний левый
3810Дальний правый
4510Ходовые огни, ДХО
4820Ближний свет, ДХО
6015Ближний правый
6115Ближний левый
6920Противотуманные фары
7110ДХО

Реле К5 отвечает за включение ДХО.

После рестайлинга предохранители освещения имеют иное расположение:

Ток, АНазначение
11010ДХО
11310ДХО
11620Противотуманные фары
13520ДХО
13910Дальний правый
 14010Дальний левый
14215Ближний правый
14315Ближний левый

Реле Р1 и Р2, расположенные на внутренней стороне блока предохранителей, отвечают за включение ближнего и дальнего света соответственно.

Принципы регулировки фар на Форд Фокус 2

Регулировка фар производится раздельно по вертикали и горизонтали.

Все это делается в условиях СТО. Тем не менее приблизительную регулировку можно провести самостоятельно. Для этого будем использовать регулировочные винты на корпусе фары. Их по два на каждой — один регулирует горизонтальное положение луча света, второй — вертикальное. Первый находится в верхней тыльной части корпуса фары, второй снизу. Винты можно прокручивать либо отвёрткой с плоским шлицом, либо шестигранником на 7 мм.

Требования

Для правильной регулировки необходимо, чтобы автомобиль находился на ровной поверхности на расстоянии 3 м от ровной стены. При этом машина должна быть полностью заправлена, а в багажнике должна находиться запаска и штатный набор инструментов, чтобы подвеска приняла положение, соответствующее нагрузке снаряжённой массы автомобиля. На водительское сиденье рекомендуется уложить груз массой 60-70 кг, а корректор угла светового потока выставить в нулевое положение.

Схема регулировки фар.

Процесс регулировки

Регулировку выполняем так:

  1. Проверяем и при необходимости доводим до нормы давление в колёсах.

Не забываем выставить корректор фар в положение «0».

Видим, что фары светят на встречную полосу движения.

По нарисованным на стене меткам определяем, куда нужно сдвигать фары.

Шестигранным ключом выставляем положения отражателей фар с помощью двух регулировочных винтов.

«Галочки» световых границ должны стоять ровно и четко.

Первая модель

В Фокусе 1 поколения с завода устанавливаются только галогеновые фары. Они легко поддаются самостоятельной регулировке.

Перед началом работ нужно отмыть фары, наполнить бак, очистить багажник. Регулировка осуществляется на расстоянии 3 м от стены на ровной поверхности. В отличие от ФФ второго поколения, высота светотеневой границы должна быть на 5 мм ниже от высоты лампы ближнего света до линии земли. Рефлектор меняет положение с помощью 2 винтов.

Правильная настройка фар обеспечит не только хорошую видимость во время движения, но и не доставит неудобств водителям во встречном потоке. Проверку светового пучка Фокуса нужно проводить не менее 1 раза в год при проведении ТО.

Правильная регулировка фар на автомобиле играет очень важную роль. От этого фактора напрямую зависит качество обзора в тёмное время суток, а также в непогоду: в дождь, снег или туман. При неправильно настроенных фарах луч света создаёт завесу, которая слепит и самого водителя, и тех, кто движется навстречу. Таким образом, создаётся опасная обстановка на дороге, угрожающая безопасности водителя и проходящих рядом транспортных средств и пешеходов.
