Регулируем фары на ВАЗ-2110 своими руками (+видео)

Алгоритм регулировки

Последовательно выполняем следующие:

• Закрываем правую фару картоном или другим материалом, не пропускающим свет;
• Поворачиваем гидрокорректор в первое положение (І);
• Открываем капот, находим винты, с помощью которых происходит регулировка, поворачиваем их. При этом, если регулируется левая фара, то будет правильно, если ее свет вверху будет достигать линии N, а снизу – Р;
• Отрегулировали одну, начинается регулировка другой, закрыв прежнюю.

Помните, если фары светят слишком низко, их нужно поднять, иначе это чревато тем, что вы вовремя не заметите пешехода, особенно если на улице слякоть, а он в черной одежде. Если свет подается высоко, то есть вы соизволили поднять их высоко, встречные водители не скажут вам спасибо, потому что вы будете их слепить. Поэтому регулировка своими руками на ВАЗ должна быть выполнена очень аккуратно.

Как правильно отрегулировать фары на ВАЗ 2110 и 2112 своими руками

Регулировка фар ВАЗ 2110 требуется для обеспечения оптимального угла светового потока и улучшения видимости при плохих погодных условиях. Оптика с нарушенными углами снижает яркость освещения обочины и дороги перед автомобилем. Высоко поднятый луч может ослепить встречного автовладельца и привести к серьезному ДТП.

Когда нужна регулировка

Корректировка положения рефлектора требуется в следующих случаях:

• луч дальнего и ближнего света направлен слишком низко или высоко;
• основное пятно направлено в сторону обочины или встречного транспорта.

Проверка и корректировка фонарей понадобится после замены лампочек, затяжной поездки по разбитому участку дороги или небольшого ДТП.

Подготовительные работы

Правильно выставить рефлектор ВАЗ 2110 можно несколькими способами:

1. На станции технического обслуживания с помощью специального прибора.
2. Самостоятельно по схеме, рекомендованной в инструкции по эксплуатации ВАЗ.

Чтобы отрегулировать свет фар в автосервисе, нужно заплатить не менее 1000-2000 рублей за работу. При самостоятельной работе можно добиться хорошего результата и сохранить деньги.

Для начала нужно найти ровную площадку и стену. В качестве поверхности подойдут ворота от гаража, забор, небольшое здание. Схема регулировки фар наносится с помощью мела или маркера. Данные по высоте и расстояние между точками отмеряются рулеткой и являются основными в процессе корректировки фонарей ВАЗ.

Для получения максимальной точности в корректировке угла нужно подготовить машину:

1. Помыть кузов на мойке.
2. Накачать колеса в соответствии с указаниями на стойке водителя или двери.
3. Очистить багажный отсек от лишнего груза и уложить запасное колесо, а также баллонный ключ и домкрат.
4. Наполнить полный бак топливом.
5. Взять с собой помощника или дополнительный груз весом в 50-70 килограммов.
6. Приготовить необходимые инструменты.

Процесс регулировки

Чтобы повысить точность, следует дополнительно приготовить инструменты:

• строительный уровень;
• плотную ткань или картон;
• средство для мытья окон;
• перчатки;
• противооткатные башмаки;
• чистые салфетки.

Уровнем можно определить положение кузова и существенно повысить качество настройки. Перед корректировкой нужно помыть фару средством для окон и насухо протереть салфетками.

1. Установить машину на площадку. Расстояние от стены должно быть равно 5 метрам.
2. Уложить груз на место водителя или посадить на него помощника.
3. Покачать кузов для расслабления сайлентблоков и пружин.
4. Проверить уклон кузова уровнем.
5. Установить электрокорректор в нулевое положение.
6. На стене отметить центр машины вертикальной линией.
7. Нанести линии А и В на расстоянии 1108 мм.
8. Начертить отметку высоты в 60 см горизонтальным пунктиром.
9. Отступить от основного горизонтального обозначения на 75 мм вниз и провести жирную линию.

Четкие отметки на стене увеличат точность фар в процессе работ.

Для корректировки пучка нельзя использовать гидрокорректор: он должен находиться на отметке 0. Все настройки проводятся вручную, специальными винтами, встроенными в корпус фары.

Поднять фары на ВАЗ можно с помощью винта, который находится около радиаторной решетки. Чтобы повернуть рефлектор влево или вправо, крутят пластиковую рукоятку, которая расположена около крыла.

Если винт идет туго, то нужно выкрутить его до упора, нанести каплю масла и закрутить обратно. При повороте ручек нельзя прикладывать силу: это приведет к поломке рефлектора или нарушит угол штока.

• заглушить двигатель ВАЗа;
• включить свет;
• накрыть одну фару картоном;
• с помощью ручек выставить пучок фар по схеме;
• откорректировать второй фонарь ВАЗа.

При правильной корректировке светотеневая линия должна совпадать с основной горизонтальной отметкой, а места перехода линии в галку – упираться в точки А и В. Регулировка считается оконченной, если фары светят в соответствии графиком и не дают засветок за пределы отметок.

Модернизация

С завода на ВАЗ 2112 и ВАЗ 2110 устанавливается 2 типа фонарей:

Российский фонарь легко отличить по встроенной линзе в ближнем модуле. На немецкой фаре используется рефлектор.

Автовладельцы ВАЗ часто устанавливают фары от Bosch из-за широкого пучка и лучшей освещенности во время сумерек, дождя, тумана. Собирающая линза в фаре от «Киржач» светит кучно и недостаточно затрагивает обочину.

Модернизировать свет и улучшить обзор в ночное время можно с помощью монтажа оптики от Bosch и правильной ее настройки по схеме.

Своевременная корректировка угла света в ВАЗ поможет хорошо ориентироваться на темных участках трассы, не мешать водителям встречного потока и без проблем пройти ежегодный техосмотр.

Как правильно отрегулировать фары, не снимая их?

Автомобильные фары регулируются без снятия с автомобиля. Для настройки применяется специальный стенд, с индивидуальной разметкой для каждой модели. Для самостоятельной корректировки применяется переносной шаблон из фанеры или нарисованный на стене. В условиях автосервиса используются специальные регулируемые приборы, обеспечивающие повышенную точность измерения.

Процедура регулировки в гаражных условиях состоит из этапов:

1. Нанесение шаблона разметки на стене или установка готового.
2. Обозначение точек центров ламп.
3. Непосредственно регулировка света.

Для регулировки пучка света используются два регулятора, установленных сзади корпуса. Ближний к поворотнику отвечает за изменение направления по вертикали, второй — по горизонтали. Доступ к регуляторам свободный и не перекрывается агрегатами моторного отсека.

Подготовительные работы перед корректировкой без разборки

Требования перед началом регулировки:

1. Вымыть внешнюю поверхность фар. На стекле не должно быть налетов пыли, остатков насекомых или замасливаний.
2. Проверить работу корректирующего устройства, которое может иметь гидравлический или электрический привод.
3. Провести визуальный осмотр стекла рассеивателя. При обнаружении помутнений или царапин рекомендуется провести полировку. Выполнять процедуру лучше в специализированном сервисе, обладающем инструментами и материалами.
4. Проконтролировать внешнее состояние линз и поверхностей отражателей. При наличии отслоений, трещин, выкрашиваний придется заменить деталь или фару.
5. Рекомендуется провести замену ламп ближнего и дальнего света, особенно в случаях, когда источники света эксплуатируются длительное время. Не следует устанавливать в фары лампы повышенной мощности, поскольку они вызывают перегрев и разрушение узла.
6. Проанализировать технические требования к регулировке. Довести загрузку автомобиля до требуемого уровня, выставить соответствующее давление в шинах.

Основной сложностью при самостоятельной регулировке фар является поиск ровной площадки, позволяющей свободно разместить автомобиль и контрольный экран.

Алгоритм действий при настройке

Инструкция по регулировке фар своими руками:

1. Установить ВАЗ 2110 на ровной площадке на дистанции 5 м от установленного измерительного шаблона. Между машиной и шаблоном должен быть прямой угол.
2. Догрузить сидение водителя балластом весом 75 кг. Зачастую на месте водителя располагается помощник.
3. Качнуть автомобиль за переднее крыло для установки амортизаторов и пружин подвески в рабочее положение.
4. Нанести на шаблоне или стене вертикальную линию, соответствующую оси автомобиля (на схеме обозначена как «О»).
5. Провести параллельные линии А и В, соответствующие центрам ламп. Расстояние между центрами составляет 1108 мм.
6. Отбить две горизонтали. Обозначенная на схеме цифрой 1 линия расположена на расстоянии 600 мм от пола и соответствует центру фар. Линия 2, размещена на 75 ниже и служит для отображения центра светового пятна фары.
7. Повернуть регулятор гидравлического корректора фар в положение, соответствующее минимальной загрузке.
8. Открыть капот.
9. Закрыть одну из фар плотным материалом, например, куском картона.
10. Вращением регулировочных стержней выставить пучок света на открытой фаре. Верхний предел светового пятна должен лежать на линии 2. Точка соединения горизонтального и наклонного сегмента светового пятна совпадает с точкой Е.
11. Провести аналогичную процедуру с другой фарой.

Визуализация процесса настройки

Если в процессе регулировки фар на ВАЗ 2110 не удается вывести пучок в заданные параметры, то необходимо демонтировать устройство освещения для ремонта или замены.

Алгоритм регулировки

Последовательно выполняем следующие:

• Закрываем правую фару картоном или другим материалом, не пропускающим свет;
• Поворачиваем гидрокорректор в первое положение (І);
• Открываем капот, находим винты, с помощью которых происходит регулировка, поворачиваем их. При этом, если регулируется левая фара, то будет правильно, если ее свет вверху будет достигать линии N, а снизу – Р;
• Отрегулировали одну, начинается регулировка другой, закрыв прежнюю.

Помните, если фары светят слишком низко, их нужно поднять, иначе это чревато тем, что вы вовремя не заметите пешехода, особенно если на улице слякоть, а он в черной одежде. Если свет подается высоко, то есть вы соизволили поднять их высоко, встречные водители не скажут вам спасибо, потому что вы будете их слепить. Поэтому регулировка своими руками на ВАЗ должна быть выполнена очень аккуратно.

Причины плохого света фар

К этому надо стремиться

Искать причину нужно:

• Неисправная лампа.
• Грязное стекло.
• повреждённый или облупившийся отражатель.
• Недостаточное напряжение.
• Не отрегулированное направление потока света.

Замена тусклой лампы

Замена лампы осуществляется отверткой (тонкой) или шилом. Короб защиты извлекается отворачиванием винтов на блоке фары. Под крышкой виден механизм держателя и колодка трех — контактная.

Меняем лампу

Процедура начинается с отключения контактной колодки. Далее, нажимая на пружину крепления, снимается лампа с последующей заменой. Параллельно из блока отражателя удаляется конденсат. Наличие такового выводит осветительный прибор из строя. Удаление влаги производится через дренажный проток, после предварительной его очистки. Установка лампы, сборка ведется в обратном порядке.

Рекомендуем: Меняем прокладку под клапанной крышкой на Шевроле Лачетти: артикулы, советы и и герметик

Грязные фары и мутные стёкла

Грязные фары снижают освещенность дорог на 50 %! Более того стекла со временем, стареют, мутнеют. Способствуют тому протирки грязной тряпкой, что вызывает микроскопические царапины.

Яркость света автомобиля на 50%!зависит от состояния стекла фары

Не исключены трещины, которые пропускают пылинки, воду (во время мойки). Они оседают на наружной, внутренней поверхности стекла, отражателе и приводят низкой проходимости лучей света.

Не восстанавливаемый след на стеклах оставляют пылинки, песчинки, камушки, вылетающие из-под колес встречных или попутных машин. Царапины, микротрещины преломляют, рассеивают свет в разных направлениях, в результате чего теряется направленность луча.

Замена стёкол в фаре

Лампы и стёкла не могут дать эффекта, если отражатель облупился в силу продолжительной эксплуатации. На отечественных автомобилях ВАЗ- 2114 предусмотрена возможность замены отражателя, для чего следует:

• Отсоединить аккумулятор, и снять блок-фару (см. «снятие фары на ВАЗ-2114»).

  Вид спереди, креплений фары

• Снять стекло с герметика, предварительно нагрев его бытовым тэном, если нет строительного.

  Отстегиваем защелки крепления и, срезав слой герметика, снимаем стекло

• Выкрутить лампу, снять дефектный отражатель, заменив новым. Свежий герметик наносится на обезжиренные торцы стекла и собранная фара монтируется на место.

  Собранную фару монтируем на место

Низкое напряжение на лампе

Низкое напряжение на клеммах фар может стать причиной слабого света

Низкое напряжение возникает из-за неисправности генератора тока, окисления или поломки контактов. Проверяя этот узел нужно чтобы напряжение, в том числе на контактах лампы, составляло 13,8÷14,2 В. Слабое напряжение можно выявить, прозвонив цепь и обнаружив дефект, устранить.

Искажённое положение фар

Случается такое в результате незначительного удара, даже лёгкого прикосновения бампера, например, со стеной при парковке, деревом или бордюром.

Регулировка фар сопровождается размещением авто на ровной площадке перед какой-либо гладкой стеной на расстоянии 7÷10 метров. Точность направления лучей можно получить при условии заправленного бака (более 50%!), нормативно накачанных покрышек. Машина загружается так, как обычно эксплуатируется.

Два винта регулировки фар

На стене мелом прочерчивается центр одной фары (другая прикрыта, например, куском картона) и центром кузова. Ниже на 12 см делается вторая линия. Третья линия проводится на 22 см ниже первой. По этим трем проекциям прочерчивается вертикальная линия с охватом центра фары и кузова. Одним из двух винтов, размещенный внутри фары регулируется наклон света, а вторым формируется направленный пучок.

Включением ближнего света получится проекция на второй линии. Закончив процедуру и со второй фарой, получается отрегулированный ближний свет. В этом случае дальний свет также окажется настроенным.

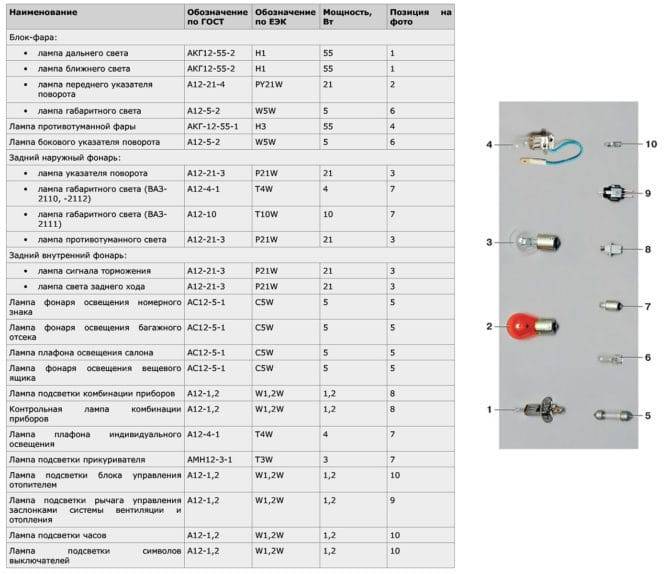

Типы ламп

Для ВАЗ 2110 производителем предусмотрена установка только одного типа ламп — галогеновых. Конструктивно они представляют собою стеклянный баллон, заполненный газообразным йодом или бромом (эти химические элементы относятся к группе галогенов, отсюда и название ламп). Газ в баллоне под давлением, это гарантирует от попадания внутрь воздуха и досрочного выхода лампы из строя. Свет излучается металлической спиралью из вольфрама. В настоящее время данный тип ламп считается морально устаревшим.

Подробно ознакомиться с применяемыми типами ламп и их характеристиками можно в приводимой ниже таблице.

Как самостоятельно снять фары и отрегулировать их, если на устройстве имеются дефекты?

В ряде случаев фары ВАЗ 2110 отрегулировать не удается. Это связано с повреждениями гидравлического корректора или с дефектами, имеющимися на отражателях или стеклах. В этом случае можно попытаться разобрать узел и заменить непригодные к эксплуатации детали.

Как осуществить разборку фары?

Последовательность разборки фары ВАЗ 2110:

1. Демонтировать деталь с автомобиля, вынуть из корпуса все лампы.
2. Равномерно прогреть стекло строительным феном, растапливая слой герметика. Отделить рассеиватель от корпуса фары при помощи плоского предмета. При разборке фары Бош требуется отстегнуть скобы крепления стекла.
3. Открутить три точки крепления отражателя.
4. Снять пружину корректора через отверстие для установки исполнительного механизма.
5. Вынуть отражатель из корпуса путем вращения регуляторов угла наклона.
6. Вымыть узлы фары, заменить неисправные детали и собрать узел заново. В качестве герметика используются силиконовый состав, применяемый для установки автомобильных стекол.

Снятая фара

Отмытый отражатель

Компоненты узла

Направляющая отражателя

Сборка фары

Нанесенный герметик

Особенности снятия и регулировки блок-фары

Процедура демонтажа фары:

1. Отключить клемму аккумулятора.
2. Удалить верхнюю декоративную решетку радиатора, установленную на двух болтах.
3. Снять штекеры подачи питания на головную фару.
4. Вынуть исполнительные механизмы корректоров. Деталь крепится на защелке и поворотном фиксаторе.
5. Отвернуть три болта крепления фары и немного утопить ее вглубь.
6. Сдвинуть декоративную планку («ресничку») и вынуть ее из посадочного места на бампере. Для облегчения демонтажа ослабить верхнее крепление бампера, расположенное между фарами.
7. Открутить четвертую точку крепления фары и вынуть ее из гнезда.
8. Установить новую деталь (процедура производится в обратном порядке).

Снятая фара ВАЗ 2110 может быть очищена от грязи и отремонтирована, никаких регулировок конструкцией не предусмотрено.

Регулировка без разборки

Чтобы не разбирать оптику, можете отрегулировать комплектующую следующим образом:

• установите до щелчка шарик в пластмассу без снятия стекла. Это делается через дырки с обратной стороны оптики, предназначающиеся для демонтажа ламп;
• просверлите отверстие в верхней части элемента оптики. Оно должно располагаться напротив защелки из пластика. Вставьте туда отвертку и зафиксируйте цангу на регулировочный шарик. После работы отверстие заклейте;
• на каждый демонтированный корректорный узел возьмите по петле от навесного шкафа — металлической полосе, достигающей в длину 5—6 см. Навес заводится в отверстие на винте регулирования и сдвигается таким образом, чтобы прорезь была в узкой части навеса.

https://youtube.com/watch?v=A5V9S6oN9tw

Регулировка противотуманных фар ВАЗ 2110 – работа, которая по силам каждому

Многие автовладельцы, у которых на машине не установлены ПТФ, со временем приходят к выводу, что данная конструкция просто необходима, особенно если часто приходится передвигаться в условиях недостаточной видимости.

Но установкой не ограничивается требуемый перечень работ, для наилучшей эффективности нужна правильная настройка системы, это повысит ее эффективность и гарантирует, что свет противотуманок не будет слепить встречных водителей.

Противотуманные фары незаменимы при движении в сложных погодных условиях

Назначение рассматриваемых конструкций и рекомендации по их установке

Любой водитель знает, насколько сложно передвигаться в тумане, и дело не только в ограниченной видимости, но и в том, что свет, попадая на мельчайшие капельки, преломляется и начинает создавать блики, отчего движение еще больше осложняется.

ПТФ предназначены для того, чтобы светить вдоль поверхности земли, где воздух более сухой, соответственно такой вариант обеспечивает гораздо более качественное освещение дорожного полотна.

Но стоит помнить о нескольких важных правилах, которые необходимо соблюдать:

Граница света должна быть четкой, это гарантирует, что луч не будет преломляться и слепить водителя

Очень важно высокое качество изделий, например, ксеноновые варианты работают намного эффективнее, но и цена заметно выше, но на безопасности экономить не стоит. Согласно норм ГОСТ 8769-75 не допускается расположение противотуманных фар на расстоянии ниже, чем 25 см от земли

Следует выбирать конструкции, у которых рассеиватель сделан таким образом, чтобы верхняя граница светового потока имела четкую границу, они намного эффективнее в работе. Низкое расположение обуславливает повышенную опасность повреждения конструкции мелкими камешками, предотвратить это можно, заказав изготовление наклеек на фары — они не ухудшают качество света, зато в разы снижают вероятность деформации стекол.

Хорошее качество света могут обеспечить только добротные фары

Настройка

Если нет возможности настроить систему в автосервисе, это можно сделать самостоятельно. Для этого потребуется ровная площадка со стенкой или сплошным забором напротив нее. Это обязательное условие при любом варианте регулировки.

Ближний свет

В этом случае проще использовании универсальный способ, который почти одинаков для всех авто. Различаться может только расстояние от стены до машины, чаще всего оно составляет 7,5 метров, но некоторые модели ставятся в 5 метрах, данный момент лучше уточнить отдельно, чтобы правильно настраивать свет. Далее надо подготовить разметку.

1. Машина подгоняется вплотную к стене или забору, после на поверхности делаются метки четко посередине фар ближнего света и напротив их. Это будут основные ориентиры.
2. Далее машину можно отогнать и приступать к расчерчиванию. На 5 см ниже центра фар ставятся еще две метки и соединяются горизонтальной линией. Также рисуются вертикальные линии через точки, чтобы был четкий ориентир.
3. Определяется центральная ось машины и тоже обозначается на стене. В итоге должно получиться примерно так же, как на схеме ниже.

Все параметры определяются индивидуально, так как размеры машин и расположение фар всегда отличаются.

Далее можно приступать к настройке

Важно, чтобы в машине было залито как минимум полбака бензина, а на водительском сиденье сидел человек или лежал груз, по весу примерно равный водителю. Отрегулировать фары возле стены проще всего так:

Машина располагается на расстоянии 5 или 7,5 метров, при этом центральная линия должна совпадать с серединой капота

Машина располагается на расстоянии 5 или 7,5 метров, при этом центральная линия должна совпадать с серединой капота

Важно выставить авто правильно. Открывается капот и подготавливается отвертка или другой инструмент для регулировки. Включается свет и одна фара закрывается картонкой или любым другим непрозрачным элементом

Верхний край светового потока (он четко виден) должен располагаться по линии

Включается свет и одна фара закрывается картонкой или любым другим непрозрачным элементом. Верхний край светового потока (он четко виден) должен располагаться по линии

Если он смещен, проводится корректировка соответствующим винтом, регулирующим свет в вертикальной плоскости. Регулировку в горизонтальной плоскости нужно делать так, чтобы место, где световой поток начинает подниматься вверх приходилось на вертикальную метку напротив фары.

Так выглядит настроенный световой поток.

Второй способ во многом похож на первый, но в этом случае потребуется расположить машину на расстоянии 10 метров от стены. Горизонтальная линия в этом случае чертится на 12 см ниже центра. Некоторые утверждают, что увеличение расстояния обеспечивает большую точность настройки, поэтому если хватает места, можно попробовать этот вариант.

Видео: Наглядный пример настройки головного света.

Дальний свет

У фар дальнего света нет четких линий, они распределяют свет равномерно, поэтому настройка будет на порядок проще. Процесс подготовки практически такой же, как с ближним светом, основным ориентиром будет горизонтальная линия на 5 см ниже центра фар и вертикальные линии напротив лампочек.

В этом случае нужно настраивать свет так, чтобы центр пучка приходился на пересечение вертикальной и горизонтальной линии соответствующей фары. Тут точность не настолько важна, так как дальнее освещение используется только тогда, когда встречного транспорта нет. Если ближний и дальний свет совмещены в одной лампочке, то регулировки одного варианта хватает для того, чтобы фара работала как нужно.

Дальний свет распределяется не так, как ближний.

В ролике выставляют дальний свет на Хундай туксон.

Противотуманки

В этом случае нет винтов для регулировки и менять положение светового потока можно только в вертикальной плоскости. Перед тем как начать работу, следует ослабить крепления противотуманных фар. Зачастую они окисляются, поэтому желательно заранее обработать их проникающей смазкой.

На стене проводится линия, ее высота должна быть на 10 см ниже расположения противотуманок. После этого машину нужно отогнать на 7,6 метра, выставить напротив разметки и включить фары. В этом случае верхняя граница светового потока должна совпадать с линией, только такое положение обеспечит нормальную видимость в туман.

Противотуманные фары также требуют настройки для нормальной работы.

Видео «Полировка оптики зубной пастой»

Как своими руками отполировать фары на «десятке» с использованием зубной пасты, смотрите на видео ниже (автор ролика — Дима Артист).

У Вас остались вопросы? Специалисты и читатели сайта labavto.com помогут вам, Поддержите проект – поделитесь ссылкой, спасибо! Оценить пользу статьи:Оцени автора ( голос(ов), среднее: из 5) Загрузка…

Самой распространенной причиной ДТП является плохая видимость. Поэтому не стоит объяснять, почему ваши фары должны быть хорошо отрегулированы. На иномарках можно встретить адаптивный свет – это когда фары направляют свет в зависимости от угла наклона авто, загруженности и других параметров.

Самым простым способом регулировки света фар является станция техобслуживания. Но, мы же все делаем своими руками и не хотим отдавать лишние деньги. Поэтому в данной статье я расскажу вам как отрегулировать фары на ВАЗ 2110. Перед началом регулировки, чтобы избежать погрешностей следует проверить несколько вещей, а именно:

1. Проверить фары на наличие загрязнений.
2. Просмотреть фары на наличие повреждений.
3. Проверить давление шин.
4. За рулем должен быть вес, который приблизительно равен вашему.

1. Регулировку производим на досконально ровном месте. При этом напротив должна быть стена, которая стоит под 90° к площадке.
2. Расстояние от стены до машины равно 5 м.
3. На стену нанесите данный рисунок мелом. Или же нарисуйте данное изображение на листах бумаги и наклейте их на стену.

1. Первую линию рисуем параллельно площадке, расстояние от площадки до линии должно быть равно расстоянию от площадки до верхушки фар.
2. Вторую линию проводим параллельно предыдущей, на 7,5 см ниже.
3. Проводим 2 линии, условно идущие по центру фар. Назовем эти линии А и В. Они параллельны между собой и перпендикулярны линиям 1 и 2. Точки пересечения их с линией 2 назовем Е. Расстояние между этими точками равно 936 мм.
4. Если в вашем ВАЗ 2110 есть гидрокорректор, то установите его в положение 1 и включите ближний свет фар.
5. Накройте чем-нибудь светонепропускным одну из фар (тканью)
6. Добиваемся свечения пучка фары по линии 2. (Используя регулировочный винт сзади фары)
7. Вторым винтом добиваемся совмещения точки излома света в вертикальной границе центра фар.
8. Теперь закройте эту фару тканью и отрегулируйте вторую аналогично первой.

Видим, что ничего сложного нет и времени долго не нужно. Зато вы будете уверены в том, что в темное время суток вы будете хорошо видеть поверхность дороги и не будете слепить водителей встречных авто.

(голосов: 1, в среднем: 5,00 из 5).

Метки: ВАЗ 2110/2111/2112Регулировка света фарПеред покупкой каждому водителю нужно определиться, какие лампочки ближнего света ВАЗ 2110 обеспечивают оптимальную яркость и имеют совместимый цоколь.

Регулировка фар ВАЗ 2110 своими руками.

Какие фары для ВАЗ 2110 лучше и проще в регулировке

На автомобилях ВАЗ 2110 с завода устанавливались два типа передней оптики:

• отечественного производства, так называемые фары Киржач;
• импортные комплектующие, сделанные компанией Бош.

Схемы и конструкция деталей несколько различны, однако методики регулировки угла наклона отличий не имеют. В запчасти часто поставляются изделия китайского или кустарного производства, которые не отличаются высоким качеством. Подобные фары нередко не удается настроить на совместную работу в допустимых стандартом пределах.

Фары Киржач

В конструкции изделий производства АО «Автосвет» (г. Киржач) использована линзовая оптика для ламп ближнего света. В теории подобное решение должно обеспечивать направленный и интенсивный пучок света, который легко подлежит регулировке. На практике свет искажается внешним рассеивателем, а также погодными явлениями (дождь, снег, туман).

Лампы дальнего света установлены в стандартном отражателе, расположенном ближе к решетке радиатора. Отражательный элемент имеет небольшие размеры и ненадежное крепление. Из-за этого наблюдается эффект дрожания света при движении.

На сегодняшний день предприятие «Автосвет» является банкротом, часть оборудования передана . Встречающиеся в продаже запчасти под маркой «Киржач» являются подделками и не имеют к оригинальной продукции никакого отношения.

Немецкие бошевские фары

Германская оптика оборудована обычными светоотражателями, но за счет высокого качества комплектующих позволяет получить интенсивный и стабильный пучок света. По отзывам владельцев, фары обеспечивают лучшую освещенность в любую погоду, чем отечественная продукция.

Выпуск фар велся в Рязани. В настоящее время там располагается предприятие Automotiv Lighting, являющееся структурным подразделением компании Magnetti Marelli (Италия). Именно эта продукция поставляется на завод и в запчасти. Название «немецкие Бош» используется автовладельцами по старой памяти.
