Как почистить карбюратор ВАЗ 2107

Аэрозоли

С ними удобно работать, поскольку аэрозоль выходит под давлением и дополнительно прочищает засоры потоком воздуха со смесью. В состав распылителей входит пропан, ацетон и ряд других опасных компонентов. Потому избегайте их попадания в глаза и на руки. Они легко загораются, а потушить можно лишь углекислотными огнетушителями.

Аэрозоль Abro для чистики карбюратора

Аэрозоли отлично справляются со своей работой, но прочистить поплавковую камеру они не могут.

Процесс очищения выполняется одинаково для всех авто:

Снимите воздушный фильтр;
Брызните очистителем через трубки снаружи и внутри;
Через 3 минуты заведите мотор, и высоких оборотах и в течение 2 минут с перерывами распыляйте средство.

На такой процесс уйдет у вас максимум 15 минут.

Что же касается производителей, то сегодня заслуженным спросом пользуются бренды: Abro, Hi-Gear, Mannol, Gunk, STP, Turtle Wax, Wurth.

Статья в тему: Причины перегрева двигателя на ВАЗ 2109 (карбюратор, инжектор)

Чистка, дефектовка, проверка карбюратора ВАЗ 2107

Для полного обслуживания необходимо узел демонтировать с авто. Делается это путем демонтажа корпуса воздушного фильтра, отсоединения от узла патрубков, трубок, тросов и провода электромагнитного клапана. После остается только открутить 4 гайки крепления карбюратора к впускному коллектору и снять узел.

Карбюратор «Озон» включает в себя три части. Работы с каждой из них лучше проводятся поочередно: сняли одну – разобрали, очистили, собрали и переходим к следующей составляющей.

Крышка карбюратора

Начинаем с крышки. Обслуживание включает в себя такие этапы:

Откручиваем винты крепления крышки.
Отсоединяем телескопический привод управления воздушной заслонкой.
Снимаем с корпуса крышку вместе с пусковым устройством и поплавком.
Отвинчиваем винты крепления пускового устройства и отсоединяем тягу от рычага оси заслонки.
Извлекаем ось поплавка и снимаем поплавок вместе с запорной иглой.
Откручиваем пробку фильтра, установленного на штуцере подачи топлива (если пробка не откручивается, нанесите по ней несколько несильных ударов ключом). Извлекаем фильтрующий элемент (сетку).
Снимаем прокладку.
Крышку отмываем от грязи. Каналы в ней продуваем с использованием чистящего средства (если средства нет под рукой, можно продувку делать сжатым воздухом).
Промываем и продуваем фильтрующую сетку. Ставим ее на место и закручиваем пробку.
Осматриваем состояние запорной иглы (резиновой манжеты на ней). Устанавливаем поплавок с иглой на место.
Проверяем положение поплавка (влияет на уровень в поплавковой камере). Делается это так — переворачиваем крышку вертикально (чтобы запорная игла закрыла канал подачи) и замеряем расстояние от поплавка в поверхности крышки. Расстояние составляет 6,5 мм, при таком показателе уровень соответствует норме. Если не сходится, регулируем и настраиваем положение поплавка подгибанием язычка.
Проверяем герметичность запорной иглы. Для этого переворачиваем крышку поплавком вверх и создаем разряжение во впускном штуцере ртом (вытягиваем воздух из штуцера). Если запорная игла «не держит», заменяем ее.
С помощью разрежения проверяем целостность диафрагмы пускового устройства (при создании разрежения шток устройства должен перемещаться). При надобности ремонтируем пусковое устройство с использованием новой мембраны из ремкомплекта.
Устанавливаем пусковое устройство на крышку карбюратора (заменив уплотнительную манжету устройства), соединяем тяги и телескопический привод.

После укладываем новую прокладку и откладываем крышку в сторону.

Ещё кое-что полезное для Вас:

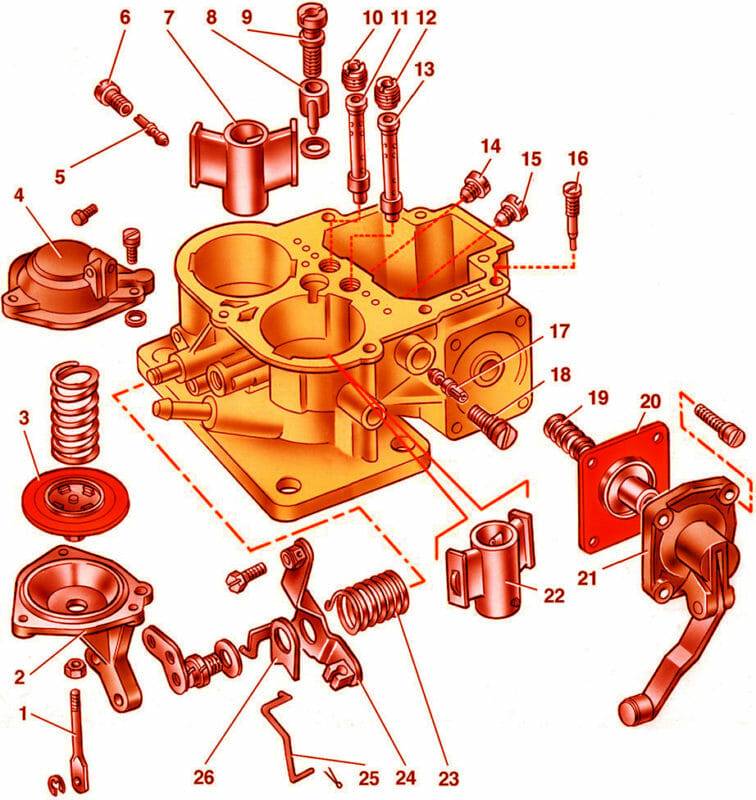

Корпус

Следующий этап – очистка и дефектовка корпуса:

Демонтируем вакуумный привод заслонки второй камеры.
Отсоединяем корпус дроссельных заслонок, открутив крепежные винты (снизу его).
Отсоединяем ускорительный насос вместе с диафрагмой.
Выкручиваем воздушные и топливные жиклеры (запомните или пометьте, где какой стоял), извлекаем эмульсионные трубки, установленные под воздушными жиклерами.
Откручиваем распылитель ускорительного насоса.
Выкручиваем перепускной жиклер ускорителя.
Отвинчиваем электромагнитный клапан холостого хода.
Извлекаем диффузоры.
Осматриваем жиклеры и каналы снятых деталей на загрязненность, если нужно, промываем их.
Проверяем нижнюю плоскость корпуса (которой он прилегает к корпусу дроссельных заслонок) на изгиб

При обнаружении изгиба корпус замените или выровняйте.
Продуваем каналы (можно просто забрызгивать чистящее средство во все видимые отверстия).
Проверяем работоспособность вакуумного привода дроссельной заслонки 2-ой камеры.
Проверяем плотность посадки диффузоров.
Ставим на место снятые детали (важно не перепутать их месторасположение) и вспомогательные узлы.
Заменяем прокладку.. После этих операций откладываем корпус в сторону

После этих операций откладываем корпус в сторону.

Корпус дроссельных заслонок

Следующий этап – настройка корпуса дросселей:

Выкручиваем винты «качества» и «количества»;
Тщательно очищаем корпус и продуваем каналы в нем;
Заменяем манжеты на винтах и ставим на место;

После обслуживания каждой составляющей карбюратора, еще их внимательно осматриваем на правильность сборки. Далее собираем составные части воедино и устанавливаем карбюратор на место, предварительно заменив прокладку под ним и тщательно очистив посадочную поверхность на впускном коллекторе.

Как отрегулировать и настроить карбюратор ВАЗ-2107

Большая часть сошедших с конвейера автомобилей ВАЗ-2107 оснащалась карбюраторной системой питания, хотя для экспорта выпускались инжекторные версии. «Семерки» с инжектором на отечественном рынке появились только в последние годы производства. Поэтому большая часть ВАЗ-2107 с карбюраторной системой питания, которая уже устарела.

Но устаревшая, не значит плохая, по некоторым критериям карбюратор «обходит» инжектор. К положительным качествам относятся минимальное количество электроники, что сказывается на надежности системы питания, высокая ремонтопригодность, неприхотливость к качеству бензина.

Но чтобы поддерживать систему питания ВАЗ-2107 в работоспособном состоянии некоторые ее узлы требуют периодического обслуживания. Касается это в первую очередь карбюратора. На ВАЗ-2107 используется карбюратор «Озон», в отличие, к примеру, от карбюратора «Солекс» ВАЗ-2109. Карбюратор «Озон»отличается сравнительно простой конструкцией и неприхотливостью, что позволяет выполнять обслуживание узла самостоятельно, не прибегая к услугам СТО. Но отметим, что на ВАЗ-2107 различных годов выпуска, которые оснащались карбюраторной системой питания, применялись модификации «Озона», хотя разница между ними незначительна и сводится она к использованию разных по устройству вспомогательных узлов, но общая конструкция одинакова.

Устранение неисправностей карбюратора ВАЗ 2107

Для восстановления работы карбюратора следует осмотреть состояние узлов и деталей, почистить их и отрегулировать.

После разборки необходимо промыть все детали карбюратора и визуально проверить на наличие дефектов

Особое внимание стоит уделить состоянию сетчатого фильтра и жиклеров, которые особенно подвержены засорению, что является самой распространенной причиной неисправности. Жиклеры карбюратора ВАЗ 2107 лучше очищать путем продувки их сжатым воздухом

После очистки необходимо настроить карбюратор:

Игольчатый клапан регулируется путем сгибания «языка» кронштейна поплавка. При открытом клапане расстояние между крышкой и поплавком должно быть 15 мм, при закрытом – 6-7 (в воздухе) и 1-2 (при погружении в камеру с бензином).
Для регулировки пусковой системы достаточно снять воздушный фильтр. При вытянутом «подсосе» воздушная заслонка должна быть открыта на треть, а частота оборотов должна быть в пределах 3200-3600 об/мин.
Холостой ход следует регулировать на прогретом двигателе. Сначала надо добиться максимальных оборотов, вращая винт качества смеси. Затем, вращая винт количества, добиться оборотов двигателя в пределах 950-1050 об/мин. В завершение винтом качества опустить обороты на 100 об/мин.

Теперь, зная устройство и принцип работы карбюратора ВАЗ 2107, вы сможете при необходимости отрегулировать его работу.

Компоненты карбюратора ВАЗ 2107

Карбюратор состоит из множества деталей, но для понимания принципа работы его можно разделить на несколько функциональных компонентов:

поплавковая камера, в которую дозировано поступает бензин, подаваемый бензонасосом;
поплавок в виде закрытого полого бочонка и игольчатый клапан, которые запирают доступ бензина при достижении необходимого уровня в камере;
смесительная камера, в которой бензин соединяется с воздухом;
воздушная заслонка, регулирующая количество воздуха в смеси;
дроссельные заслонки, регулирующие количество смеси, поступающей во впускной коллектор;
воздушные и топливные жиклеры и каналы;
ускорительный насос;
распылитель;
диффузоры для создания воздушного потока.

Зачем нужно чистить карбюратор на «Жигулях»?

Карбюратор в автомобилях является важным и ответственным узлом, отвечающим за приготовление качественной воздушно – бензиновой смеси в нужной пропорции, и подающим ее через впускной коллектор в камеру сгорания двигателя. Одним словом, карбюратор ВАЗ 2107 – это и «повар», и «официант».

В том случае, если за карбюратором не ухаживают, то в повседневной жизни автомобилиста могут встретиться следующие неисправности:

мотор работает неустойчиво, или глохнет на холостом ходу;
автомобиль стал «есть» топливо в больших количествах без видимых причин;
ВАЗ 2107 начал дергаться толчками и рывками, хотя педаль «газа» прижата в расчете на постоянную скорость движения.

В том случае, если нареканий на работу карбюратора ВАЗ 2107 нет, но есть подозрения то, что автомобиль заправлялся некачественным топливом, на котором мотор плохо «тянул», или после предыдущей промывки и очистки карбюратора пробег превысил 50 тыс. километров – нужно промыть и прочистить его. Чтобы понять, какое качество смеси – нужно на холодном двигателе вывернуть свечу и осмотреть нагар и понюхать ее.

В норме электрод должен быть сухой и серо – коричневый. Если свеча черная и закопчена – смесь избыточно богата топливом, а если нагар белый или светлый – преобладает воздух. В этом случае карбюратор нужно прочистить.

Что нужно для работы?

Чистить карбюратор ВАЗ 2107 – дело медленное и долгое. Можно потратить на это целый день.

Поэтому нужно иметь следующие материалы:

бумагу и ручку. Потребуется, чтобы записать последовательность действий при снятии, чтобы не запутаться;
тряпки, чистые и гладкие. Главное, чтобы они не пушились и не «волосатили»;
спрей – для прочистки жиклеров и ухода за карбюратором

Внимание! Нельзя использовать для очистки карбюратора WD – 40. Он содержит масляную основу.
прибор для продувки сжатым воздухом (можно баллон);
емкость для растворителя, химически устойчивая (стекло);
палочки из прочного дерева (апельсиновое) или зубочистки;

При разборке карбюратора ВАЗ 2107 и прочистке нужно соблюдать простые правила, без которых можно легко запутаться:

возьмите инструкцию от вашей модели карбюратора. Разобрать и собрать его может быть не проще, чем масштабную модель, поэтому делайте все постепенно (см. рис.)
запоминайте и помечайте, куда вы положили «мелочь»: винтики, пружинки;
отдельно положите прокладки, детали из пластика и резины, во избежание их контакта с растворителем;
для промывки мелких металлических деталей их нужно залить растворителем, и промыть при помешивании, затем вытереть насухо;
жиклеры (отверстия для подачи топлива и воздуха) чистятся только сжатым воздухом, или жидким очистителем из баллончика под давлением. Категорически запрещается их чистить палочкой, проволочкой и другими предметами.

Виды обслуживания

Обслуживание карбюраторов «Озон» бывает частичным и полным. Первое – промывка узла без демонтажа его с двигателя. Выполняется она при помощи специальных чистящих средств, типа «Carb Cleaner». Используем средство согласно инструкции и продолжаем эксплуатацию авто. Но эффект от частичного обслуживания – недолговечный и помогает далеко не всегда. В конечном итоге придется выполнять полное обслуживание.

Полная настройка карбюраторов «Озон» сводится к полной разборке узла, чистке каналов, проверке работоспособности навесных узлов, дефектовке деталей, сборке с использованием запчастей и последующей регулировкой.

Можно ли промыть в домашних условиях без специальных средств

Если у вас нет возможности использовать для промывки карбюратора специальные средства, осуществить её можно и без них. Для этого просто замочите необходимые детали в керосине (бензине, ацетоне) на ночь, а утром приступайте к их чистке и продувке. При грамотном подходе эффект будет не хуже. Но ни в коем случае не следуйте советам «специалистов», рекомендующих заливать немного ацетона в бак, или в карбюратор для прочистки топливной системы! Да, ацетон отлично растворяет и выводит грязь, нагар, остатки лакокрасочного покрытия и даже воду. Но растворяет он также и уплотнители, и прокладки, и клапаны, изготовленные из пластика и резины!

Как видите, промыть карбюратор своими руками совсем несложно. Главное иметь хорошее средство для чистки, необходимый инструмент и несколько часов свободного времени. А для того чтобы этот процесс не вошёл в привычку, заливайте в бак своей машины только качественное топливо.

Причины поломки – когда покупать ремкомплект?

Причин частичного или полного выхода из строя карбюратора может быть очень много. Признаки поломки очень легко проявляются – ваш автомобиль не заводится, во время движения заметно увеличивается расход топлива. В некоторых случаях может помочь правильная регулировка поплавков и жиклеров в камерах устройства. В остальных же случаях необходимо применить ремкомплект карбюратора.

Замену деталей производить несложно. Для этого нужен будет набор стандартных инструментов, а также жидкость для промывки карбюратора. Данную жидкость можно купить в любом автомагазине, стоит она не так уж дорого. Перед выполнением работ желательно снять контактные клеммы на аккумуляторе.

Нужная деталь расположена под крышкой воздушного фильтра автомобиля и крепится на 4-х болтах типа «шпилька», которые вкручены в блок двигателя. Откручивать их нужно достаточно аккуратно, чтобы не сорвать резьбу. Перед проведением работ все резьбовые элементы лучше всего обработать химической жидкостью, которая разъедает ржавчину, например, WD–40. После того, как вы открутили карбюратор, необходимо отсоединить от него все топливные и воздушные шланги.

Это интересно: Как поставить стеклоподъемник на ВАЗ 2107

Далее поставьте деталь на заранее подготовленную ровную платформу и дайте ей немного высохнуть. Разбирать устройство нужно тщательно, и по возможности так, чтобы не сдвинуть поплавки в камерах. В первую очередь нужно выкрутить электромагнитный клапан, эта деталь является одной из самых дорогих в устройстве карбюратора. После этого приступайте к его промывке химическим раствором.

Промывать карбюратор нужно – на автозаправочных станциях далеко не всегда качественное топливо. Некачественный бензин своими примесями загрязняет деталь отложениями, что впоследствии влияет на работу всего автомобиля. Очень тщательно нужно промывать канавки, по которым проходит топливо. Все детали необходимо чистить по отдельности. Далее снова даем устройству высохнуть и приступаем к замене комплекта.

Прежде всего, возьмите из ремкомплекта карбюратора топливные жиклеры – с них и следует начать. Закручивать их нужно руками, не применяя больших физических усилий. Именно топливные жиклеры отвечают за равномерную подачу топлива в цилиндры автомобиля.

Далее переходите к замене воздушных жиклеров. Если топливные ускорители насоса нормально выглядят, то можете их не менять, достаточно будет прочистить

Особое внимание нужно уделить топливному фильтру, который находится сбоку крышки на карбюраторе. После того, как вы его выкрутили, нужно промыть его в ацетоне, затем продуть под потоком сжатого воздуха

Топливный фильтр очень редко выходит из строя, поэтому достаточно будет его промывки. При большом желании можете заменить его запчастью из ремкомплекта. После полной или частичной замены нужно все отрегулировать и правильно настроить. Регулировку всего устройства можно произвести самому или обратиться в автомастерскую, где его настроят более точно. Перед окончательной сборкой и установкой карбюратора уплотнительные прокладки нужно обработать герметиком и только после этого приступать к обратной сборке и подключению топливных шлангов.

Как поменять прокладку

В разные годы на ДААЗ устанавливались прокладки из самых различных материалов: термостойкий картон, паронит, металл. Основная функция прокладки – это создать максимально надёжное и плотное соединение между корпусом карбюратора и поверхностью впускного коллектора двигателя. Только так может быть обеспечена нормальная работа силового агрегата.

После демонтажа карбюратора требуется осмотреть прокладку на наличие деформаций, разрывов или сильных вмятин. Завод-производитель рекомендует менять уплотнитель после каждого снятия карбюратора.

Слева – новая, в центре – при первом демонтаже карбюратора, справа – после 3 лет эксплуатации авто

Прокладка подбирается по типу старой. Нельзя устанавливать прокладку из другого материала или с изменением формы – она не сможет обеспечить надлежащего стыка между частями механизмов.

Процедура замены прокладки не представляет сложностей:

На шпильки крепления карбюратора насаживается новая прокладка.

Перед этим нужно прочистить место посадки от копоти и загрязнений.

Необходимо установить прокладку в том же положении, в котором находилась старая.

После чего на неё установить карбюратор и до упора закрутить фиксирующие гайки.

Проверка сетчатого фильтра

Для его проверки нужно с помощью рукоятки подкачки топлива заполнить поплавковую камеру топливом. После этого станет визуально доступно, как запорный клапан запирается. Далее нужно отодвинуть крышку фильтра и снять сам клапан. Он должен быть тщательнейшим образом вымыт в растворителе, а затем идеально высушен.

Если в период нагрузок двигатель начинает вести себя некорректно, неожиданно появляются потери мощности либо провалы, а также машина не вовремя реагирует на педаль газа — скорее всего0 здесь проблема в системе подачи топлива. Проблема также может быть в неисправности сетчатого фильтра.

Во время очистки поплавковой камеры протирать дно не следует ворсистой мягкой тряпкой, дабы никакие частицы ткани не оставались. Если что-то останется — могут засориться жиклёры будут дополнительные проблемы.

Продувку камеры лучше производить с резиновой шприцовкой, а окончательную просушку — сжатым воздухом.

С помощью резиновой груши нужно ещё проверить герметичность запорной иглы. Сила давления груши сопоставима по показателям с давлением в топливном насосе во время работы всех агрегатов. При установке карбюраторной крышки нужно проверить положение поплавков, чтобы они находились в верхнем положении. При закрытии крышки может ощущаться сопротивление — это нормальное явление, но после закрытия коробки нужно внимательно прослушать карбюратор при работающем двигателе на предмет утечки воздуха. При обнаружении утечки крайне рекомендуется произвести замену иглы и корпуса запорного клапана.

Из чего состоит карбюратор на ваз 2107

Карбюратор состоит также из нескольких узлов, и чтобы его правильно настроить, необходимо знать несколько основных:

Карбюратор ДААЗ-2107-1107010-20 «ОЗОН»(вид со стороны привода дроссельных заслонок): 1 — корпус дроссельных заслонок; 2 — корпус карбюратора; 3 — пневмопривод дроссельной заслонки второй камеры; 4 — крышка карбюратора; 5 — воздушная заслонка; 6 — пусковое устройство; 7 — трехплечий рычаг управления воздушной заслонкой; 8 — телескопическая тяга; 9 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 10 — возвратная пружина; 11 — шток пневмопривода.

Камера с поплавком.
Эконостат, служит обогатителем и располагается во второй камере сгорания.
Холостой ход.
Клапан на холостой ход.
Дроссельная заслонка.
Система дозатора.
Переход из одной системы в другую.
Отвод картерных газов.

Если знать все эти узлы, то можно самостоятельно провести ремонт, чистку и регулировку карбюратора на ваз 2107. Конечно, систем здесь гораздо больше, но представленных будет достаточно, для проведения ремонта своими руками. И перед всеми работами стоит запомнить, что именно представленные системы могут поломаться, и больше ничего, поэтому не стоит, лезь слишком глубоко.

Регулировка ХХ карбюратора

Для правильной регулировки холостого хода обязательно нужно прогреть двигатель вашего ВАЗа до рабочей температуры, затем, используя винт качества, следует выставить максимальное число оборотов и потом тем же винтом нужно уменьшить количество оборотов на 100 единиц. После этого следует завести двигатель и отрегулировать обороты до нормы.

После выполнения всех вышеописанных операций можно считать, что регулировка карбюратора закончена. Теперь вы сможете при необходимости самостоятельно производить регулировку КРБ своего автомобиля ВАЗ-2107.

Как почистить карбюратор 2107 ВАЗа?

Любое транспортное средство всегда должно работать слаженно и стабильно. А для того, чтобы это обеспечить, автолюбитель должен понимать, что происходит с его железным другом и уметь устранять хотя бы небольшие поломки. И если ваш ВАЗ-2107 останавливается во время пути без видимой причины или даже не заводится, возможно, причина поломки заключается в карбюраторе. Есть три выхода из ситуации – чистка, настройка карбюратора ВАЗ-2107 или же полная его замена. Но в любом случае вам следует знать, через какие этапы нужно проходить, чтобы его демонтировать. На самом деле всё не так сложно, как кажется на первый взгляд, и произвести замену, а возможно, и тюнинг карбюратора ВАЗ-2107 можно самостоятельно.

С этой бедой сталкиваются не только хозяева «семёрок». Все те, у кого автомобиль работает на карбюраторе, имеют проблему с его чисткой. Но почему же так случается? А всё дело в том, что вместе с бензином в двигатель попадают различные соринки и прочая грязь, которая уж никак не повышает ресурс всей топливной системы и мотора в целом. Поэтому делать периодическое обслуживание топливной системы, а именно чистить карбюратор (2107-я модель — не исключение), нужно по крайней мере один раз в год.

Как снять и отремонтировать данную запчасть? Поэтапная инструкция

Как почистить и настроить карбюратор ВАЗ (классика). Сделай сам!

Ключевые слова : Как почистить карбюратор на ваз не снимая его How to clean the carburetor on vases without removing it.

Как почистить карбюратор на ваз не снимая его

В этом видео мы будем разбирать и чистить карбюратор Озон с классики.

Итак, прежде чем приступить к демонтажу, нужно определиться, где именно расположен карбюратор 2107. Данная запчасть крепится под воздушным фильтром и имеет четыре болта, которые нужно открутить. Лучше это делать при помощи накидного ключа. Далее отсоедините тросик газа и шланг подачи бензина. Когда карбюратор 2107-ой модели уже практически не имеет соединяющих механизмов, открутите верхние пять болтов, чтобы он полностью смог извлечься. Затем извлеките из карбюратора топливный жиклер и электромагнитный клапан.

Теперь берём маленькую отвёртку и разбираем сам механизм. Сначала извлеките из него ось поплавков, а затем все поплавки

Важно помнить, что этот процесс требует максимальной аккуратности, в противном случае все детали, которые вы извлечёте, деформируются и уже не будут пригодны к использованию

Карбюратор 2107-ой модели, как и все другие, имеет крышку, которую на данном этапе нужно снять. Оцените состояние прокладки. Если она имеет много повреждений, лучше поменяйте её. Далее откручиваем 4 болта, которые крепят крышку пускового устройства и демонтируем пробку топливного фильтра. Всё, теперь карбюратор 2107-ой модели ВАЗ можно спокойно чистить.

Как сделать чистку самостоятельно?

Для этого вам нужно приобрести на рынке или в автомагазине специальную жидкость, которая так и называется: «Для очистки карбюратора». Далее всю эту жидкость сливаем в ёмкость (можно в маленькую кастрюлю), опускаем туда наш карбюратор 2107-ой модели и… нет, не кипятим, а оставляем на 24 часа при комнатной температуре. Спустя день вынимаем прочищенную деталь (очищающая жидкость, которую мы залили в ёмкость, должна стать при этом тёмного цвета) и пропитываем ее бензином. Можно воспользоваться обычным куском бумаги или картона. Затем протираем всё тряпкой и приступаем к сборке. Делается она в порядке, обратном последовательности разборки.

Главными причинами засорения карбюратора являются некачественное топливо и неработающий воздушный фильтр. В результате попадания различного мусора и грязи в первую очередь забиваться жиклёры, обеспечивающие формирование воздушно-топливной смеси. В итоге это отрицательно сказывается на работе двигателя.

Чистка карбюратора ВАЗ 2107
