Подключаем бортовой компьютер на ВАЗ-2114: установка своими руками

Основные отличия БК от панели приборов

Компьютер способен информировать водителя о фактическом и усредненном расходе топлива. Особенно актуальна данная информация во время длительных переездов. Плюс ко всему, БК способен отслеживать температуру различных систем автомобиля и информировать водителя об опасности перегрева.

Некоторые современные устройства также предупреждают владельца транспортного средства о вероятности образования гололеда на дороге. Всех этих способностей лишена панель приборов.

Вполне очевидно, что с таким помощником любая поездка станет безопасней, удобней и экономичней в плане затрат на топливо. Также опытные автомобилисты знают, что спидометр любого автомобиля подсчитывает обороты двигателя, обрабатывает полученные данные и выводит конечный результат. Но, если установить на авто колеса больше диаметра, фактическая скорость увеличится, но спидометр этого не отобразит. Бортовой компьютер обезопасит от подобных казусов, в отличие от панели управления.

Ошибки БК

Если вы приобретаете автомобиль, на котором уже установлен бортовик, это достаточно неплохо. Не придется самостоятельно его монтировать.

Плюс это великолепный способ проверить, действительно ли автомобиль исправен, как об этом заявляет его владелец.

Чтобы проверить БК на предмет ошибок, сбросьте суточный пробег на приборной панели и одновременно с этим включите зажигание. Потом нажмите на кнопку, расположенную возле рычага стеклоочистителя. На дисплее появится версия прошивки установленного БК, плюс коды ошибок, если таковые имеются.

Основные ошибки БК приведены в таблице. Причем самые популярные из них, которые встречаются на ВАЗ 2114 — это 4, 6 и 8.

КодЧто он означает
2У автомобиля слишком высокое напряжение сети
3Неисправен датчик уровня топлива
4Вышел из строя датчик температуры охлаждающей жидкости
5Неисправен датчик наружной температуры
6Двигатель перегревается
7Давление масло достигло критически низкой отметки
8Возникли проблемы в системе торможения
9Аккумуляторная батарея разрядилась

Обнаружив ошибки, можно принимать соответствующие решения. Если речь идет о вашем авто, просто сбросьте данные, нажав и удерживая кнопку суточного пробега. Не сделав это, при следующей диагностике ошибки сохранятся, хотя вы приняли меры по их устранению, отремонтировав соответствующие узлы автомобиля.

Основные параметры

Компьютер ВАЗ 2114 большинства моделей отображает следующие параметры:

  • скорость автомашины;
  • объем топлива, оставшийся в баке;
  • время, проведенное в пути;
  • частота оборотов двигателя;
  • расход топлива;
  • величина нагрева двигателя;
  • температура в салоне;
  • расстояние, которое сможет проехать автомобиль на оставшемся топливе;
  • расстояние, которое проехала автомашина;
  • напряжение в бортовой электросети;
  • величина нагрева охлаждающей жидкости;
  • расположение дроссельной заслонки;
  • общий расход воздуха;
  • коды ошибок и их расшифровка;
  • средний расход топлива транспортного средства;
  • сколько потрачено топлива за текущую поездку;
  • пройденный путь за поездку в километрах;
  • средняя скорость;
  • другие полезные данные.

Очень полезными функциями обладает аварийный сигнализатор бортового компьютера. Из названия уже понятно, что он подает сигнал, оповещая автовладельца об ошибках и неисправностях, таких как:

  • перегрев двигателя;
  • перезарядка или недостаточная зарядка аккумулятора;
  • низкий уровень топлива;
  • и некоторых других.

Цена на бортовые компьютеры на ВАЗ зависит от их функциональных возможностей, фирмы и модели. Самые обычный, экономный вариант по стоимости не превышает 700 р, а выносные модели могут достигать цены в 4000 р. Бывают бортовые компьютеры, включенные в расположение приборов, но стоимость таких вариантов от 5000 р. В настоящее время основные и известные модели выпускают фирмы Штат, Гамма, Multitronics.

При выборе модели обратите особое внимание, помимо внешнего вида и функциональности, на совместимость бортового компьютера с типом электронной системы управления двигателем вашего авто. Не всегда информация производителей о том, что компьютер подходит ко всем электронным системам управления, является точной

Схема подключения Board Computer на ВАЗ 2114

Установка бортового устройства не отнимает много времени и сил, специалист затратит на эту работу менее трех минут. При желании поставить компьютер можно самостоятельно. В комплект любого компьютера на ВАЗ 2114 входит инструкция.

Выше уже приведено описание всех положительных возможностей рассматриваемого устройства, но стоит подробней их обозначить. Для примера разберем бортовой компьютер ВАЗ 2114 штат 115*24 и рассмотрим его преимущества.

  1. Установка температуры запуска вентилятора. Эта функция незаменима зимой, чтобы следить за нагреванием радиатора печи. Для этого контроль температуры охлаждающей жидкости просто необходим.
  2. Сушка и прогрев свечей перед запуском двигателя.
  3. При желании можно сменить тип бензина, например, с 95 на 92 или наоборот, на помощь придет возможность сброса настроек и корректировок электронного блока управления. Кроме того, эта функция будет полезна после путешествия на большие расстояния, когда двигатель испытал большую нагрузку.
  4. Функция чтения ошибок — это своевременное информирование о техническом состоянии автомобиля, каких-либо неисправностях датчиков или других элементов.
  5. И много других важных и полезных функций.

Маршрутный компьютер

Рис. 1.5. Маршрутный компьютер

Маршрутный компьютер (рис. 1.5) устанавливается на часть выпускаемых автомобилей и предназначен для измерения, накопления и выдачи на цифровой дисплей одного из семи параметров:

– расхода топлива (текущего, среднего, суммарного);

– средней скорости движения;

При нажатии на кнопку START» в начале поездки устанавливаются в «нуль» значения всех параметров, за исключением «текущего расхода топлива» и «текущего времени». Цифровой дисплей последовательно индицирует значения одного из семи параметров после нажатия на соответствующую кнопку управления.

Текущее время (кнопка «Н») – индицируется в часах и минутах до значения 23 ч. 59 мин.

Установка нового значения часов производится нажатием на кнопки «h» – часы и «m» – минуты, расположенными под кнопкой «START». При непрерывном нажатии на соответствующую кнопку происходит увеличение показаний часов или минут на две цифры в секунду. При нажатии на кнопку «START» происходит обнуление разрядов минут и секунд — привязка к радиосигналам точного времен

Текущий расход топлива (кнопка «МОМ.») – индицируется в л/100 км при скорости движения автомобиля более 10 км/ч, или в л/ч при скорости автомобиля менее 10 км/ч.

Средний расход топлива за поездку (кнопка «L/ 100») – индицируется в л/100 км с момента нажатия на кнопку «START».

Суммарный расход топлива (кнопка «L») – индицируется в литрах с момента нажатия на кнопку «START» до значения 624,9 л.

Пройденный путь (кнопка «КМ») – индицируется в километрах с момента нажатия на кнопку «START» до значения 999,9 км.

Средняя скорость движения (кнопка «КМ/Н») – индицируется в км/ч с момента нажатия на кнопку «START», не включая остановки и стоянки с выключенным зажиганием.

Время в пути (кнопка «Т») – индицируется в часах и минутах с момента нажатия на кнопку «START» до значения 99 ч 59 мин, не включая остановки и стоянки с выключенным зажиганием.

Это интересно: Гнёт ли клапана на Ладе Гранте 8 клапанной — 11186 (82 л.с) и 21116 (87 л.с.), + видео?

Какие параметры отображает экран БК

Подключив бортовик, вы сможете получать доступ к большому количеству информации и данных о работе своего автомобиля.

Дисплеи параметров

Большинство компьютеров, подходящих для ВАЗ 2114, отображают следующие данные:

  • Скорость движения автомобиля;
  • Объем горючего, оставшийся в баке;
  • Время, проведенное в пути;
  • Частота оборотов двигателя;
  • Показатели расхода топлива;
  • Степень нагрева двигателя;
  • Температура внутри салона;
  • Расстояние, которое сможет проехать автомобиль на оставшемся топливе;
  • Расстояние, которое проехал автомобиль;
  • Напряжение в бортовой электросети;
  • Величина нагрева охлаждающей жидкости;
  • Расположение дроссельной заслонки;
  • Общий расход воздуха;
  • Коды ошибок и их обозначение на понятном языке;
  • Средний расход топлива автомобиля;
  • Количество затраченного топлива за текущую поездку;
  • Пройденный путь за поездку в километрах;
  • Средняя скорость;
  • Другие полезные данные.

Процедура монтажных работ

Автомашина ВАЗ 2114 уже оборудована специальным местом для установки бортового компьютера. Надо заметить, что для этого подходят устройства Multitronics или «Штат». Можно остановить свой выбор на этих марках. Есть варианты исполнения с цветным дисплеем. Но это дело вкуса, так как, кроме красоты, функционально это ничего не дает.

Перед тем как начать устанавливать бортовой компьютер ВАЗ 2114, надо определиться с выбором модели и набором функций. Очевидно, что нет смысла ставить дорогую модель на обычную машину бюджетного класса. Достаточно установить систему с монитором, процессором и соответственно необходимым комплектом проводов.

И с другой стороны, не надо экономить при покупке для машины, оснащённой более дорогими техническими данными.

Следующий этап – выбор места установки. Если заводом–изготовителем уже предусмотрено штатное место для монитора, лучше воспользоваться им. Если же для данной модели устройства отсутствует свободное место, монитор крепится на торпеде.

Далее надо определиться, где будет произведена установка бортового компьютера. При этом надо учитывать, что процессор при работе разогревается до больших температур, и для его охлаждения необходимо свободное пространство. Провода тоже обязательно защищаются от внешних механических воздействий специальной трубкой.

На примере автомашины ВАЗ 2114 подключение бортового компьютера наглядно будет изложено далее.

Место установки закрыто специальной заглушкой. Её надо аккуратно извлечь.

Для того чтобы установка бортового компьютера ВАЗ 2114 была проще, на автомашине уже есть комплект проводов с 9-контактной колодкой. Их надо соединить с колодкой на обратной стороне устройства.

Включаем «К-линию», для этого присоединяется коричневый провод к гнезду «М» колодки для «Евро 2» или же в гнездо «7» колодки «Евро 3». Обратный конец провода вводим в гнездо «2» колодки устройства.

Соединяется провод с колодкой, через М-гнездо при присутствии разъёма «ЕВРО 2» или в паз 7 при контактах «ЕВРО 3». При этом надо внимательно осмотреть колодку «ЕВРО 3». Встречаются случаи установки колодки вверх ногами!

Осталось поставить его в назначенное место и провести испытание.

Необходимо упомянуть, что отдельные модификации бортовых компьютеров можно установить и на машины с карбюраторными двигателями. Но этого мало, чтобы просто установить на ВАЗ 2114 бортовой компьютер. Штат приборов придётся пополнить.

Назначение

Установка бортового компьютера возможность для автолюбителя взять под контроль многие опции автомобиля. При этом функциональности и возможности современных моделей удовлетворяют запросам наиболее требовательных автовладельцев.

На первый взгляд, бортовой компьютер дублирует показатели, которые уже отражены на приборной панели автомобиля ВАЗ-2114. К примеру, автовладельцу доступна информация со спидометра, отображающего скорость перемещения, часов и тахометра (показывает частоту вращения коленвала). Кроме того, перед глазами информация одометра о пройденном километраже.

Упомянутые выше приборы находятся на приборной панели, а выдаваемые ими данные удобны для прочтения. Но даже это не все. Автовладелец получает и другую информацию — количество оставшегося в баке топлива, температуру воздуха (внутри и снаружи) и прочие. Производители внимательно подходят к организации функциональной части, поэтому водителю доступны все необходимые в процессе вождения данные.

Для чего тогда нужно подключение бортового компьютера? Назначение устройства — расширение возможностей автовладельца и предоставление дополнительной информации. При этом, показатели не просто собираются и передаются на экран — они обрабатываются, что гарантирует точную оценку состояния автомобиля, в конкретный момент времени.

Чем отличается бортовой компьютер от уже установленной панели управления?

Опытные автовладельцы знают, что стандартный спидометр легко обмануть. При выдаче информации, устройство берет в расчет частоту вращения коленвала и обороты колес. Если же поставить большие диски или резину, увеличив тем самым диаметр, то и скорость поднимется. При этом индикатор продолжит в прежнем режиме.

Установка бортового компьютера — возможность получить точные данные, исключить проблемы с ГИБДД и штрафы, из-за некорректного отображения скорости. Дополнительный прибор фиксирует и ряд других полезных параметров — усредненный и реальный расход горючего, общий и текущий километраж, объем топлива, израсходованного за одну поездку (с момента пуска мотора) и так далее. Большую часть параметров, как правило, можно рассчитать в голове, используя информацию с классической приборной панели.

Минус в том, что на это пойдет время. Да и в дороге нужно заниматься вождением, а не расчетами.

Подключение бортового компьютера на ВАЗ-2114 открывает множество возможностей:

Устройство следит за температурой двигателя и предупреждает о вероятном перегреве.
Более продвинутые устройства сигнализируют об образовании гололедицы и советуют не торопиться.
Многие модели информируют об уровне напряжении в бортовой сети, параметрах работы двигателя, скорости передвижения и выдают ряд другой важной информации.

Все, что остается автовладельцу — прислушиваться к сигналам бортового компьютера и своевременно на них реагировать.

С одной стороны, в машине появляется мощный индикатор, который собирает и выдает наиболее важные данные водителю. С другой стороны, многая информация уже и так известна, но, с той лишь разницей, что она не высвечивается водителю. Зачем же тогда установка бортового компьютера?

В практическом смысле, это устройство незаменимо. Оно собирает максимум информации с датчиков, далее обрабатывает ее, расшифровывает и подает, в удобной для водителя форме. При этом автовладельцу нет нужды производить самостоятельные расчеты — за всем следит специальное бортовой компьютер, который вовремя предупреждает о проблеме.

Как подключить устройство?

Производители автомобиля ВАЗ-2114 предусмотрели специальную колодку, к которой происходит подключение бортового компьютера. Такая особенность ускоряет и упрощает процесс. Так, к предусмотренному разъему, можно подсоединить устройства от или «Мультитроникс». Водители, которые уже испробовали возможности бортовых компьютеров, а также специалисты в этой области, рекомендуют именно эти устройства.

Распиновка разъема бортового компьютера ВАЗ 2114При желании, можно выбрать модель с цветным дисплеем. Но этот вариант больше «на любителя». Наличие такой опции на функциональность не влияет, а само дополнение делается «для красоты».

Установка БК с разъемом для подключения

Правильный монтаж маршрутного устройства к EURO-2 реализуется с помощью длинного провода белого цвета — крайний левый контакт в нижнем ряду, обеспечивающий работу К-линии, присоединяется к гнезду «M» диагностического разъема. При инсталляции к EURO-3 необходимо поменять клемму с 2,8-миллиметровой на 1,5-миллиметровую, поставляемую вместе с прибором, после чего подключить белый провод в седьмую ячейку, расположенную в верхнем ряду диагностической колодки.

Датчик внешней температуры при его отсутствии рекомендуется размещать в пространстве заднего или переднего бампера в месте, максимально защищенном от воздействия частиц грязи, воды и горячего воздуха, формирующегося при работе мотора. При наличии подобного аксессуара в авто эксперты советуют ставить дополнительный контроллер аналогичного типа под рулем, что позволит контролировать текущее состояние климата внутри салона.

Стандартное местоположение разъема для подключения маршрутного устройства на автомобиле «ВАЗ-2115»

При отсутствии иммобилайзера водителю необходимо смонтировать перемычку между девятым и восемнадцатым контактами разъема для его подключения — в этой ситуации колодка, расположенная в непосредственной близости от замка зажигания, будет пустая. После выполнения манипуляций с иммобилайзером и температурным датчиком хозяину ТС рекомендуется проверить корректность схемы подключения бортового компьютера к К-линии — аксессуар не будет функционировать должным образом без наличия описанного выше соединения.

Компьютер на ВАЗ 2114: что нужно знать

Итак, бортовой компьютер представляет собой устройство, которое информирует водителя о работе различных систем автомобиля. Если просто, компьютер считывает различные параметры, а также своевременно уведомляет о возможных сбоях и неисправностях.

Компьютер ВАЗ 2114 позволяет постоянно и точно контролировать состояние машины, причем без использования диагностического оборудования. Дело в том, что БК самостоятельно проводит диагностику, при наличии ошибок водитель получает уведомление.

Главное, следует учитывать, что  хотя на рынке представлены несколько видов подобных устройств, подойдут не все.  На деле, бортовой компьютер ВАЗ 2114 купить не является проблемой, но при выборе нужно подбирать только подходящие модели.

Также желательно, чтобы функционал был расширен

Как показывает практика, предельно важно, чтобы компьютер нормально взаимодействовал с электронным блоком управления  именно ВАЗ 2114, 2115 и т.д

Обычно на экране БК может отображаться большое количество информации и данных о работе автомобиля. Что касается компьютеров для ВАЗ 2114, обычно устройство способно отобразить:

  • скорость движения
  • остаток топлива в баке
  • продолжительность поездки
  • обороты ДВС
  • расход горючего
  • температуру двигателя
  • температуру в салоне
  • расчет пробега на остатке топлива в баке
  • напряжение в бортовой сети
  • положение дроссельной заслонки
  • температуру ОЖ
  • расход воздуха
  • среднюю скорость и средний расход топлива
  • коды ошибок и их расшифровки и т.д.

Как видно, наличие многофункционального БК на ВАЗ 2114  позволяет выявить серьезные ошибки (выход  из строя датчик температуры ОЖ, напряжение в бортовой сети высокое или низкое, имеет место перегрев двигателя и т.п.). Обнаружив и расшифровав ошибки, можно быстро локализовать проблему и приступать к ремонту.

Еще добавим, что хотя ВАЗ 2114 и бюджетная машина, не следует покупать самые дешевые модели БК и варианты с сомнительной гарантией и т.д. При этом слишком дорогие решения (например, с увеличенными цветными дисплеями) также обычно не нужны. Многие владельцы 2114 останавливаются на проверенных «середнячках» Мультитроникc (Multitronics), Gamma и т.п.

Хотя такие варианты могут стоить немного дороже, вложения оправданы, так как устройства данных производителей достаточно информативные и надежные.  Также отметим, что даже простые БК в плане информативности сильно отличается от панели управления. На деле, бортовой компьютер показывает не только больше полезной информации, но и отображает более точные данные, чем указатели и индикаторы на приборной панели.

Для чего нужен БК на ВАЗ-2114?

После установки на свой автомобиль БК (бортовой компьютер – прим.) вы сможете в реальном времени отслеживать работу всех систем, с точностью получая всю информацию прямо на экран.

Показания бортового компьютера

Большое количество современных БК, способны отображать следующую информацию:

  • Реальную скорость автомобиля.
  • Пробег.
  • Среднюю скорость.
  • Оставшееся количество топлива в баке.
  • Расстояние, которое может проехать автомобиль на оставшемся топливе.
  • Обороты двигателя.
  • Температуру охлаждающей жидкости.
  • Время, проведённое в поездке.
  • Показатели среднего и мгновенного расхода топлива.
  • Температура внутри салона и двигателя.
  • Напряжение аккумуляторной батареи.
  • Расход воздуха.
  • Положение дроссельной заслонки.
  • Отображение кодов ошибок (их голосовое сопровождение встречается не на всех моделях – прим.).

Какой БК выбрать?

Ассортимент доступной продукции для ВАЗ-2114 на сегодняшний день достаточно велик, однако брать самый дешёвый и первый вновь попавшийся на глаза не стоит, лучше всего в первую очередь обратить внимание на следующий список:

  • Multitronics .

Популярная модель от Multitronics.

Бортовой компьютер от «ШТАТ».

Бортовой компьютер «Орион».

Бортовой компьютер «Гамма».

Отличие отдельного БК от БК на панели управления

На различных форумах есть немало сторонников и противников отдельного бортового компьютера, последние считают такое устройство лишним, показывая достаточность тех данных, которые отображаются в окне панели приборов.

Определённо точно скажем вам, что подобное суждение ошибочно, потому как «штатный» БК, если его конечно можно так назвать, не способен отображать даже 110 тех функций, на что способен его аналог. А связано это просто-напросто с тем, что, то количество информации, поступающее с ЭБУ на панель управления просто нечем обрабатывать, когда как в БК этим занимается специальный процессор, осуществляющий одновременный расчёт информации.

Неисправности и настройка бортового компьютера на ВАЗ-2114.

Если ошибка системы появляется без видимых причин, переустановите ПО.

Если ошибка системы появляется без видимых причин, переустановите ПО.

Часто дополнительных манипуляций не требуется — достаточно ввести параметры по инструкции производителя. Если БК не функционирует, проверьте предохранитель и провода на целостность. При “глюках” системы попробуйте ее “обнулить”. Для этого нажмите кнопку reset, отсоедините разъем или аккумуляторные клеммы.

При необходимости сброса ошибок прогревают мотор, отключают батарею на 15 минут и подключают обратно. Ключ в замке зажигания проворачивают, останавливая его в предпусковом положении. После включения всех ламп и указателей на приборной панели оставляют ключ на пару минут, затем возвращают его обратно.

После выполнения действий, описанных выше, запустите ДВС и дайте авто поработать на холостых, не нажимая педаль газа. Повторите процедуру несколько раз, чтобы обнулить систему. Если способ не сработал, воспользуйтесь “программным” аналогом. При появлении на дисплее сигнала, разберитесь в ситуации.

Как своими руками снять бортовой компьютер ВАЗ?

В наши дни большинство автопроизводителей комплектуют свой автомобили таким устройством, как штатный бортовой компьютер. Этот агрегат позволяет автовладельцу отслеживать качество работы различных систем своего «железного коня» в режиме настоящего времени. Тем не менее, далеко не каждый водитель хочет видеть такие инновационные технологии на борту своего транспортного средства. В частности, далеко не все автолюбители, передвигающиеся по нашим дорогам на автомобилях марки ВАЗ, довольны этим гаджетом, попросту навязанным АвтоВАЗом. Впрочем, при желании можно самостоятельно снять бортовой компьютер ВАЗ. Да-да, именно так: для этого не нужно посещать салон автосервиса. Водитель вполне может снять бортовой компьютер своими руками, потратив немного личного времени.

Инструкция:

1. Прежде всего, необходимо тщательнейшим образом изучить руководство по эксплуатации транспортного средства. В руководстве наверняка имеется не только информация по использованию штатного бортового компьютера, но и подробная инструкция по его демонтажу. В случае если по каким-то причинам такой инструкции там нет, можно обратиться за уточнениями на специализированный форум, посвященный конкретно вашей модели автомобиля ВАЗ. Кроме того, на форуме вы сможет обнаружить немало информацию и отзывов от самих автомобилистов, который уже имеют опыт подобных работ по снятию бортового компьютера.

2. Не лишним будет получить консультацию по поводу гарантии у сотрудника салона, в котором приобретался автомобиль. Дело в том, что отдельные автосалоны могут лишить своего клиента гарантии в том случае, если он в гарантийный период снимет какое-либо предустановленное оборудование.

3

Важно: на автомобилях ВАЗ десятого поколения и Приорах прежде, чем демонтировать компьютер необходимо обязательно снять магнитолу. Соблюдайте технику безопасности и перед демонтажем магнитолы в обязательном порядке снимайте минусовую клемму с аккумуляторной батареи

Вы обесточите всю бортовую систему питания, а, значит, возможность короткого замыкания будет полностью исключена.

4. Далее, просто нажмите на кнопку открытия и снимите внешнюю панель магнитолы. После этого найдите четыре отверстия на торце магнитолы. В эти отверстия вставьте специальные ключи и до упора нажмите на них.

5. Аккуратно потяните корпус магнитолы на себя и вытащите этот агрегат

С тыльной стороны осторожно отключите все колодки проводов. Далее, просунув руку в отверстие, где ранее находилась магнитола, попытайтесь нащупать с тыльной стороны блока компьютера крепления

Эти крепления необходимо очень осторожно раскрыть, после чего следует нажать на сам корпус гаджета.

6. Теперь можно вынуть штатный бортовой компьютер из паза, в котором он до этого был установлен. Не забудьте отсоединить все провода, подключенные к устройству с тыльной стороны. В случае если вы не планируете после этого ставить новый бортовой гаджет, всю проводку для подключения компьютера следует сцепить пластиковым жгутом, а само отверстие следует закрыть обычной заглушкой из пластика.

autoremka.ru

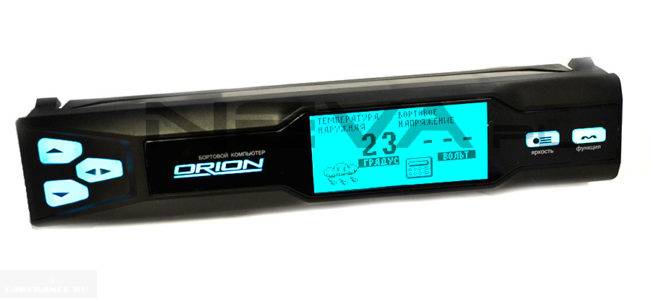

Описание компьютера Орион БК-16

Дисплей данного бортового компьютера в отличии от представляет собой обычный жидкокристаллический монитор с регулируемой степенью подсветки.

Отличием БК 16 от БК 46 является обычный ЖК дисплей и возможность работы с любым типом двигателя.

Оснащен БК 16 выносным датчиком внешней температуры, что значительно повышает комфорт автомобиля и облегчает его эксплуатацию.

У бортового компьютера Орион БК-16 реализована энергонезависимая память. Это значит, что при снятии клеммы с аккумулятора БК сохраняет все значения.

Маршрутная часть компьютера способна рассчитывать средние значения таких параметров как: средняя скорость, средний расход топлива, остаток топлива в баке, пробег на остатке топлива и другое.

Бортовой компьютер имеет стандартный набор отображения мгновенных параметров работы двигателя: обороты (тахометр), напряжение бортсети (вольтметр), температура двигателя (термометр) и часы с функцией будильника.

Читать дальше: Как почистить сиденья автомобиля своими руками видео

Установить маршрутный компьютер можно самому, в комплекте имеются все необходимые провода и подробная инструкция по установке и эксплуатации.

Совместим с электронными блоками управления:

  • МИКАС 5.4
  • МИКАС 11
  • Январь 5.1.1 R-83
  • Январь 5.1.2 R-83
  • Bosch M1.5.4 R-83
  • Bosch М1.5.4 E-2
  • Bosch MP 7.0 (Euro 2,3)
  • VS 5.1 Ителма
  • Bosch MP 7.9.7 (Bosch 80)
  • Январь 7.2
  • МИКАС 7.6. МИКАС 7.1, МИКАС 7.2

Также данный БК совместим с автомобилями с карбюраторными и дизельными двигателями.

Функциональность:

  • Календарь
  • Установка календаря
  • Часы
  • Установка часов
  • Корректировка хода часов
  • Время в пути
  • Средний расход топлива
  • Общий расход топлива
  • Калибровка расхода топлива
  • Мгновенный расход топлива (л/100 км)
  • Мгновенный расход топлива (л/час)
  • Средняя скорость
  • Мгновенная скорость
  • Пробег за поездку
  • Пробег до ТО
  • Температура воздуха
  • Температура за сутки
  • Предупреждение о гололеде
  • Топливо в баке
  • Установка топлива после заправки
  • Обнуление и повторная установка количества топлива после заправки
  • Пробег на остатке топлива
  • Вольтметр
  • Предупреждение о выходе напряжения за границы
  • Температура двигателя
  • Предупреждение о превышении темп. двигателя
  • Тахометр
  • Положение дроссельной заслонки
  • Просушка свечей
  • Диагностика – индикация кодов неисправностей
  • Сброс кодов неисправностей
  • Выбор ЭБУ
  • Регулировка яркости подсветки.

Внимание в случае попытки самостоятельного вмешательства в конструкцию прибора для решения проблемы, прибор автоматически снимается с гарантии, в данном случае ремонт прибора идет платный. Достался мне подгон братский

Достался мне подгон братский

, уже и не рад, всю голову сломал как его подключить.

Что это вообще такое? Кто-то по внешнему виду сможет определить? Или как мне понять это бк 16, бк 17 или бк 46

мать его?! Имя его 2115-3857010 Или просто подключить к питанию и он вначале своего включения должен рассказать ска кто он есть?

В общем в интернете скажете вы много исчерпывающей информации по подключению- Согласен! Но есть одно но! Сейчас постараюсь описать вам это Но. Фото подключения взято с просторов интернета.

А если подключить к нему К линию, то что? он с массой что-ли соединен будет?

Кто может подсказать, рассказать что у меня за приблуда? Может это для карбового двигателя, у меня инжектор.

По фото увидите надеюсь о чем я хочу сказать. Проводов больше нет никаких, кроме тех, что выходят из самого БК и у меня там 9-ти пиновая колодка. Не знаю в общем что делать, выручайте народ.

Еще не так давно на российских автомобилях за всеми параметрами следили по стрелкам на панели приборов. По приборам можно было узнать скорость, наличие топлива в баке, температуру жидкости в системе охлаждения, давление масла, зарядку. Но все данные были довольно приблизительные, и параметров не так уж и много. В последнее время на многих современных легковых авто все чаще стали штатно устанавливать более совершенные средства контроля, и таких девайсов становится все больше. В наше время современная техника позволяет более точно следить за техническим состоянием транспортного средства и вовремя выявлять все неполадки в нем.

Читать дальше: Почему нельзя ездить на шипованной резине летом

Бортовой компьютер

Заключение

Бортовой компьютер на 2114 ВАЗ, а также на модели 2109 и их модификации станет отличным приобретением. Основное достоинство покупки — на одном дисплее будет отображена вся необходимая информация о состоянии вашего транспортного средства, поэтому не придется искать параметры по всей приборной панели. Кроме того, можно установить несколько дополнительных датчиков и систему сигнализации при возникновении ошибок, чтобы вовремя выявлять серьезные неполадки.

Конечно, приобретение довольно затратное, но его применение окупится со временем. Регулировка подачи топлива снизит затраты бензина на 10-15%, а настройка работы электронных элементов системы автомобиля позволит продлить срок их эксплуатации.

Рис. 1.5. Маршрутный компьютер

Маршрутный компьютер (рис. 1.5) устанавливается на часть выпускаемых автомобилей и предназначен для измерения, накопления и выдачи на цифровой дисплей одного из семи параметров:

– расхода топлива (текущего, среднего, суммарного);

– средней скорости движения;

При нажатии на кнопку “START” в начале поездки устанавливаются в “нуль” значения всех параметров, за исключением “текущего расхода топлива” и “текущего времени”. Цифровой дисплей последовательно индицирует значения одного из семи параметров после нажатия на соответствующую кнопку управления.

Текущее время (кнопка “Н”) – индицируется в часах и минутах до значения 23 ч. 59 мин.

Установка нового значения часов производится нажатием на кнопки “h” – часы и “m” – минуты, расположенными под кнопкой “START”. При непрерывном нажатии на соответствующую кнопку происходит увеличение показаний часов или минут на две цифры в секунду. При нажатии на кнопку “START” происходит обнуление разрядов минут и секунд — привязка к радиосигналам точного времен

Текущий расход топлива (кнопка “МОМ.”) – индицируется в л/100 км при скорости движения автомобиля более 10 км/ч, или в л/ч при скорости автомобиля менее 10 км/ч.

Средний расход топлива за поездку (кнопка “L/ 100”) – индицируется в л/100 км с момента нажатия на кнопку “START”.

Суммарный расход топлива (кнопка “L”) – индицируется в литрах с момента нажатия на кнопку “START” до значения 624,9 л.

Пройденный путь (кнопка “КМ”) – индицируется в километрах с момента нажатия на кнопку “START” до значения 999,9 км.

Средняя скорость движения (кнопка “КМ/Н”) – индицируется в км/ч с момента нажатия на кнопку “START”, не включая остановки и стоянки с выключенным зажиганием.

Время в пути (кнопка “Т”) – индицируется в часах и минутах с момента нажатия на кнопку “START” до значения 99 ч 59 мин, не включая остановки и стоянки с выключенным зажиганием.

Автомобили, произведенные на территории Российской Федерации, комплектуются компьютером. Первый бортовой компьютер появился на ВАЗ-2114. Говоря простым языком, бортовой компьютер можно считать неким электронным справочником по состоянию автомобиля. Он необходим водителю для того, чтобы понимать, в каком состоянии находится его авто, а также какие неисправности в нем появились.

Первые бортовые компьютеры на отечественных автомобилях выполняли такие функции:

  1. Контроль количества топлива, залитого в бак.
  2. Приблизительный расчет расстояния, которое можно проехать на оставшемся в баке топливе.
  3. Отслеживание показателей температуры охлаждающей жидкости в моторе, а также недопущение его перегрева.

Современный бортовой компьютер на ВАЗ-2115 предназначен для:

  • передачи информации о показателях «в режиме онлайн»;
  • вывода сведений на информационную панель;
  • отражения маршрутных параметров, таких как текущий расход топлива, время в пути, количество преодоленных километров и т. д.;
  • диагностики состояния мотора с последующим выводом ошибок на экран бортового компьютера.

Кроме всего прочего, в зависимости от комплектации автомобиля, на его бортовой компьютер могут поступать следующие данные:

  • информация о времени следующего технического обслуживания автомобиля;
  • сведения о необходимости корректировок некоторых функций транспортного средства;
  • предупреждение о необходимости продления страхового полиса;
  • информация из органайзера;
  • параметры, при которых в системе охлаждения автоматически будет включен вентилятор.
Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
