Подтягиваем рулевую рейку на Ford Fusion своими руками

Как устранить стук рулевой рейки в Ford Focus самостоятельно

Хруст рулевых реек — это больное место у многих моделей автомобилей, в том числе и у «Форда Фокус». Эта неприятность может появиться даже после проезда всего в тысячу километров. Виной тому в основном является качество наших дорог или лихой стиль вождения.

Удары эти показываются при езде по кочкам или при резком вращении рулевого колеса. Иногда он проявляется даже на идеальной трассе, если передние колёса плохо сбалансированы (обычно это бывает в узком диапазоне скоростей при резонансных явлениях).

В сервисных центрах часто не желают досконально диагностировать первопричину стука и говорят, что эта ситуация вполне приемлемая.

Причины проявления ударов

Рулевая рейка состоит из основных узлов:

  • наконечник;
  • рулевая тяга;
  • цилиндр усилителя;
  • шестерня входного вала.

Проблемой может служить повреждение любого из этих узлов:

  1. Как один из случаев — приходится менять опорные втулки, которые быстро изнашиваются. Некоторые умельцы изготавливают самодельные втулки (например, из фторопласта), которые нередко оказываются надёжнее и долговечнее оригинальных.
  2. На рулевую рейку с обеих сторон надеваются резиновые пыльники в виде гармошки. Если пыльник истирается или рвётся – это также может впоследствии привести к стуку в руле. Попадание внутрь любого механизма влаги, пыли – добром не кончается.
  3. Влечёт к ударам поломка или износ зубьев на продольной рейке или червяке.
  4. Заводы — изготовители экономят на наличии переходных смягчающих звеньев, что зачастую не даёт возможности надёжно переносить ударные усилия при попадании в ямки и ухабы (так нам знакомых) на дорогах.

Чаще всего стук начинают замечать после того, как водитель словил большую колдобину (обычно правым колесом, ведь на левом Он сидит). Не лечит ходовую и длительная езда по брусчатке и грунтовке.

Как справиться с такой проблемой?

Для того чтобы начать устранение неприятного стука в районе рулевой колонки, надо сначала определиться с его первопричиной. Основных причин три:

  1. Рулевые тяги с их сочленениями.
  2. Люфт в самом рулевом колесе (бывает крайне редко по причине простоты и надёжности конструкции).
  3. Наконец механизм самой рейки.

Менять рейку, даже если Вы определились в её «виновности» я бы Вам не советовал. Дело в том, что новая рейка совсем не гарантирует повторение проблемы стука в ближайшем будущем, а две убитые рейки Вам не нужны.

Для того чтобы её «убить», нужно хорошенько постараться — поймать побольше глубоких ям на дороге при приличной скорости. Чаще всего такие ямы «находят» правые колёса при вынужденных разъездах, прихватывая обочину. Но и в этом случае обычно сначала разбиваются резиновые шарниры на рулевых тягах, призванные смягчить удары. Бывает, что у нового автомобиля притираются зубья червяка и рейки. При этом зазоры между их зубьями увеличиваются, и появляется люфт.

Здесь всё просто и дёшево — имеется регулировочный винт, которым можно уменьшить зазоры между зубьями червяка и рейки рулевой колонки

Тут важно не перестараться, чтобы не приклинить руль. Сделав пол-оборота винта по часовой стрелке, проверьте люфт руля быстро на небольшие углы влево — право, подёргайте его

Причины выхода из строя рулевой рейки «Форда Фокус»

Задумались над ремонтом рулевой рейки «Форда Фокус», потому что появились постукивания? Прежде всего следует разобраться с тем, каким образом она устроена. Картер рулевого механизма на «Форде Фокус» находится под капотом автомобиля, при этом рейка крепится при помощи болтов на передней подвеске. На рулевой колонке также есть специальное устройство, поглощающее энергию ударов, когда вы ездите по плохому дорожному полотну. Кроме того, установлена система настройки положения руля, противоугонный механизм зажигания, который отвечает за блокировку колес во время поворота авто.

Комплект рулевой системы данной модели авто включает в себя блок переключателей. Они обеспечивают правильную работу фар, поворотников, а также стеклоочистителей. Такая сложная и продуманная система управления делает вождение транспортного средства максимально комфортным и безопасным. Поэтому, если вы заметили какие-либо неполадки, следует незамедлительно продиагностировать машину и, если потребуется, сделать ремонт рулевой рейки «Форда Фокус».

У Ford Focus можно выделить следующие симптомы, которые говорят о неисправности данного механизма:

Самый главный признак, свидетельствующий о том, что ремонт неизбежен, это поскрипывания во время поворота руля, когда двигатель заведен, а машина припаркована либо двигается на небольшой скорости Посторонний звук будет похож на трение резины: сначала появится повизгивание, затем скрип станет сильнее, после прогрева двигателя, который работал достаточно долго.  Обратите внимание! Когда устройство неисправно, поскрипывания будут похожи на трение прокладок, расположенных рядом с водительским сидением. По этой причине некоторые автовладельцы не могут найти истинную причину появления посторонних звуков Иногда скрип может прекратиться, но со временем он появится снова

О том, что требуется ремонт рулевой рейки «Форда Фокус», говорит появление однократного постукивания. Звук исходит справа и похож на стук стойки стабилизатора. Постукивающий звук можно услышать, когда вы движетесь на небольшой скорости, при этом совершаете повороты, например, паркуетесь. Со временем звук становится постоянным. Кроме посторонних шумов могут появиться другие симптомы того, что требуется ремонт рулевой рейки «Форда Фокус», которая вышла из строя

Например, повышенная чувствительность руля: появляются вибрации, словно вы едете по плохому дорожному полотну.

Важно! Если устройство вышло из строя, признаки поломки будут носить непостоянный характер. Посторонние звуки могут появляться и исчезать, поэтому водитель не всегда способен понять, нужно ли делать ремонт. Однако по прошествии времени поскрипывания будут слышны постоянно во врем езды на авто

Однако по прошествии времени поскрипывания будут слышны постоянно во врем езды на авто.

При повороте рулевого колеса влево-вправо можно ощутить вибрацию. Данный признак говорит о том, что между деталями рейки есть люфт. Если руль стал тугой и вам приходится тратить много усилий для его вращения, значит, следует провести ремонт рулевой рейки «Форда Фокус».

Также необходимо помнить, что существуют некоторые признаки, которые говорят о том, что недостаточно затянут регулировочный болт, при этом ремонт устройства производить не нужно.

Следует не только знать симптомы неисправности, но также понимать, из-за чего произошла поломка. К примеру, если вы заметили постукивания, а свободный ход руля стал больше, это значит, что недостаточно натянуты упорная пружина либо износился шаровидный или карданный шарнир, плохо затянуты крепежные болты рулевого механизма.

Руль стал тугой и вам приходится прикладывать большое усилие для его вращения? Значит, проскальзывает или же пришел в негодность приводной ремень насоса гидроусилителя, в гидросистему попал воздух, уровень рабочей жидкости низкий, шланги порвались либо перекрутились. Данный симптом также возникает, когда давление насоса низкое, в нем либо рулевом механизме есть утечки.

Причиной того, что рулевое колесо не уходит в среднее положение, может быть то, что пружина упора недостаточно натянута, внутренние шарниры либо шарниры наконечника проворачиваются с трудом.

Постукивания и шумы свидетельствуют о том, что крепления тяг, рулевого механизма, а также шаровых наконечников тяг ослаблены. Также причиной появления данного симптома могут быть изношенные тяги и шаровые шарниры.

Не важно, какая поломка произошла, следует незамедлительно отправиться в сервисный центр, где мастер проведет диагностику и выполнит необходимый ремонт

2. Система рулевого управления

Рисунок 2.1 – Система рулевого управления

  1. Рулевое колесо
  2. Рулевая колонка
  3. Чехол
  4. Рулевая тяга
  5. Наконечник рулевой тяги
  6. Рулевой механизм
  7. Шланг, идущий от рулевого механизма к охладителю рабочей жидкости
  8. Охладитель рабочей жидкости
  9. Реле давления усилителя рулевого управления (PSP)
  10. Насос усилителя рулевого управления
  11. Питающий шланг
  12. Бачок для рабочей жидкости
  13. Шланг, идущий от наоса к рулевому механизму
  14. Муфта вала рулевой колонки

ЗАПРАВКА СИСТЕМЫ УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ РАБОЧЕЙ ЖИДКОСТЬЮ

1. Заправить бачок усилителя рулевого управления до отметки “MAX” соответствующей рабочей жидкостью.

Примечание: При заправке бачка усилителя рулевого управления убедиться в чистоте рабочей жидкости . Не взбалтывать рабочую жидкость перед использованием. Чтобы уменьшить уровень насыщения жидкости воздухом, переливать ее в бачок медленно. Уровень жидкости следует проверять при нахождении жидкости в холодном состоянии.

2. Поднять и подпереть автомобиль настолько, чтобы колеса оторвались от пола.

3. Медленно поворачивать рулевое колесо между крайними положениями и доливать рабочую жидкость усилителя рулевого управления до тех пор, пока уровень жидкости в бачке не перестанет падать.

Примечание: На этой стадии не запускать двигатель. Следить за тем, чтобы уровень рабочей жидкости в бачке усилителя рулевого управления не падал ниже отметки “MIN”, т.к. в систему сможет проникнуть воздух.

4. Запустить двигатель и медленно поворачивать рулевое колесо от упора до упора. Доливать рабочую жидкость усилителя рулевого управления до тех пор, пока уровень жидкость в бачке не перестанет падать.

Из чего состоит ремкомплект рулевой рейки на Ford Focus

В основном ремкомплект рулевой рейки состоит из следующих запасных частей:

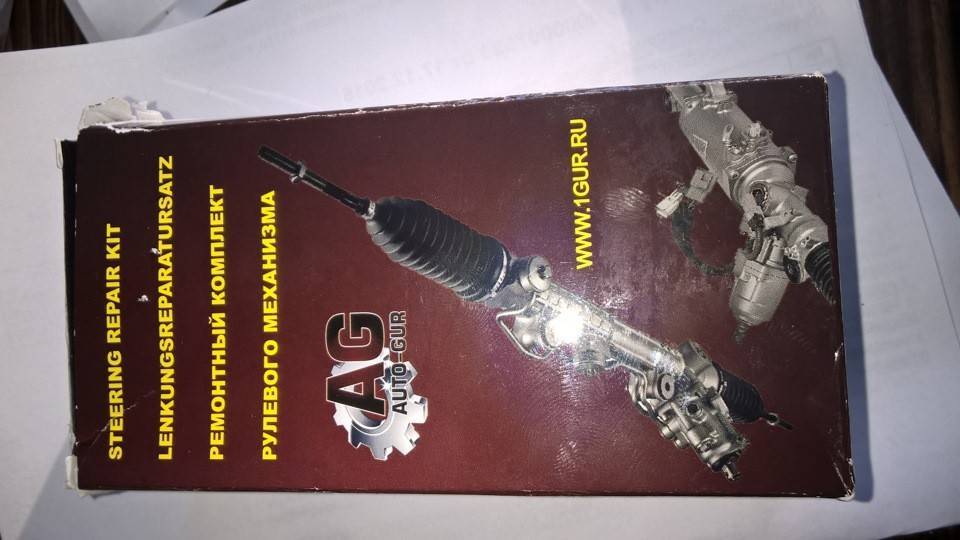

  1. Ремкомплект рулевой рейки (сальники) №AG0008 (цена 3000р.)
  2. Гайка, которой подтягивают рейку, взамен пластиковой штатной №6772170 (цена 150р.)
  3. Втулка скольжения SKF PCM 252815 E

Так же может пригодиться, но не входит в рем. комплект: Прижимная вилка №6317116 (Она как раз прижимается регулировочной гайкой и убирает люфт в зацеплении рейки с шестерней) и Пружина №3707496 (Ставится между прижимной вилкой и регулировочной гайкой)

И так, расходными материалами мы запаслись, теперь переходим к самому процессу ремонта рулевой рейки на Форд Фокус

Все ремонтные работы с рулевой рейкой на автомобиле Форд Фокус (Ford Focus) проводятся только после снятия данной детали. Поэтому именно с этого я и начну нашу, пошаговую инструкция.

Статьи по теме

Почему не работает кондиционер в машине: причины и способы устранения

Симулятор вождения автомобиля: плюсы и минусы тренажера

Компьютерная диагностика автомобиля: когда нужна, как проводится

Как прочистить форсунки омывателя: причины засора и способы его устранить

Замена рулевой рейки: причины и порядок действий

Высокий уровень антифриза: причины и способы устранения

Лучшие авто с пробегом и советы по выбору

Аэрография на машину: материалы, виды, этапы

Что лучше – автомат или механика

Какие марки авто ушли с российского рынка в 2022 году

Как выбрать подержанный автомобиль: правила и рекомендации

Заправка кондиционера в автомобиле: рекомендации профессионалов

Как снять форсунку омывателя

Как снизить расход топлива: эффективные методы

Что такое детейлинг автомобиля, и чем отличается от стандартной мойки

Рекомендации

По окончании регулировок рейку также следует проверить на ходу

Важно обратить  внимание на то, что после поворота руля, само рулевое колесо должно без помощи водителя возвращаться в нулевое положение (руль прямо).  Если руль приходится докручивать руками (руль не возвращается в ноль), это говорит о явных проблемах с рейкой (сильная затяжка регулировочной гайки, подклинивание и т.д.)

Точно проверить данный нюанс можно на прямом участке дороги с хорошим дорожным покрытием без дефектов.  Обратите внимание,  при проверке нужно быть осторожным и аккуратным! Если нет подходящего участка или вы не уверены в своих силах, от данных тестов лучше отказаться.

Чтобы проверить возврат руля, достаточно пройти поворот и на выходе из него нажать на газ, кратковременно убрав руки с руля.  Если руль не стремится к возврату в нулевое положение и его нужно поворачивать  самостоятельно, тогда гайка на рейке может быть перетянута и требуется ослабление.

https://youtube.com/watch?v=VBlB-3LARL0

Как устранить поломку

На большинстве реек есть регулировочная гайка. Именно ее настраивают, чтобы убрать люфт в рулевой рейке. Регулировку можно сделать с нижней части автомобиля или же через верх из‐под капота, в зависимости от того, где расположен винт или гайка на рейке. Обычно они находятся в торцевых крышках. Лучше, чтобы был гараж с ямой. Но если нет таких условий, тогда нужно домкратить переднюю часть авто.

Когда люфт оказывается выше нормы (более 10), нужно поднять автомобиль и сделать следующие:

  • найти регулировочный болт либо гайку и медленно подтянуть ее;
  • крутить винты нужно медленно, периодически проверяя свободный ход.
  • после подтяжки глянуть, как вращается руль. Если он тугой, регулировочный болт отпустить на полоборота.

Таким образом можно самостоятельно убрать люфт в рулевой рейке. Это, конечно, не полноценный ремонт, и в случае износа шестерни или зубьев руль не будет вращаться, как на новом автомобиле. Но ближайший год‐полтора можно ездить без проблем.

Если после регулировки свободный ход все равно остался, выполните диагностику. Если руль «ходит» при выключенном моторе, осмотрите все элементы рулевого управления. Это могут быть:

  • изношенные наконечники;
  • вышедшие из строя крестовины в рулевой колонке;
  • выработанные зубья на рейке;
  • увеличенные зазоры в рулевом редукторе;
  • изношенные шаровые.

Износ зубьев

Если люфт ощущается в момент движения, обратите внимание на следующие моменты:

Признак

Причина

Увод в сторону на ходу

Не отрегулировано схождение колес

Шум при повороте руля

Малый уровень жидкости ГУР в бачке

Стуки спереди при проезде ям

Износ наконечников

Вибрации на руле

разбалансировка дисков, либо износ шаровых

Руль схватывает рывками, закусывает

Износ рейки

Если люфт ощущается при торможении, это могут быть:

  • изношены либо сломаны ступичные подшипники;
  • плохо затянуты крепления ступиц;
  • слабо затянуты болты в местах крепления рулевого механизма;
  • изношенные колодки либо диски.

Самая печальная причина — износ шлицов. Руль банально прокручивается на своей оси. Рейку приходится, что называется, капиталить.

Переборка рейки

При износе карданного шарнира промежуточного вала нередко можно наблюдать эффект «зубчатой шестеренки» – руль затирается при его кручении. Машина становится «ватной» на дороге, почти не слушается руля. Единственный способ победить такой люфт — заменить промежуточный вал на новый.

Рулевое управление — один из важнейших механизмов наряду с тормозной системой. Если руль имеет большой свободный ход, есть стук в передней подвеске или другие дефекты, не медлите с диагностикой. Вовремя обнаружив неисправность, можно неплохо сэкономить на ремонте, а самое главное — получить исправный автомобиль, который не влетит в отбойник на скорости, забрав не дай Бог чью‐то жизнь. Берегите себя и своевременно обслуживайте свои автомобили!

Регулировка

Регулировка выполняется таким образом: можно снять рейку с транспортного средства или отрегулировать ее на нем. Первый способ применяется после ремонта машины, перед установкой. Чтобы просто отрегулировать рейку, работу выполняют непосредственно на машине.

Для проведения работы необходимо иметь универсальный восьмигранник на 17 мм и разводной гаечный ключ. Все работы, связанные с устранением неисправностей, выполняются на подъемнике или смотровой яме:

  1. Сначала автомобиль надо поставить на ручной тормоз, на задние колеса подложить какой-нибудь упор;
  2. Потом необходимо заблокировать руль и обесточить бортовую сеть машины (снять минусовую клемму с аккумулятора);
  3. Потом необходимо найти гайку, при помощи которой производится наладка рулевой рейки. Она находится на противоположной, повернутой к кузову, стороне крепления рейки. Иногда ее принимают за другую деталь;
  4. Сначала следует помыть дно машины. В данном случае применяют подходящий аппарат (керхер, к примеру). Это делается для того, чтобы очистить гайку от слоя грязи. После очистки детали от загрязнения, в нее вставляют ключ для подтягивания рейки и настраивают ее положение. Инструмент вращается по часовой стрелке.

Дефектовка деталей

Детали разобранной рейки нужно протереть от масла, очистить от отложений и внимательно осмотреть. В ремонтных комплектах обычно поставляются только резиновые уплотнения и фторопластовые втулки с кольцами. Не для каждого случая этого может быть достаточно.

Тщательно осмотрите поверхность зубчатого штока — на нем не должно быть повреждений и следов износа

Особое внимание уделите рабочей зоне — зубьям и части штока, которая соприкасается с кольцами, сальниками и втулками. Любое повреждение, коррозия, риски и задиры приведут к быстрому износу уплотнений и течи рейки. . Глубокая коррозия штока рейки

Такую деталь ставить нельзя

Глубокая коррозия штока рейки. Такую деталь ставить нельзя.

На косых зубьях шестерни приводного вала не должно быть трещин, зазубрин, сколов и глубокого износа. Ставить вал с такими повреждениями опасно — рейка может заклинить в движении.

Частая причина стуков в рейке — износ прижимной втулки. Рабочая поверхность детали должна быть гладкой, без следов продавливания и задиров. Прижимной втулки обычно нет в ремкомплекте рейки, но на многие автомобили ее можно купить отдельно.

Износ прижимной втулки — фторопластовая вставка продавлена

Сильно изношенные и поврежденные детали рейки нельзя восстановить в условиях гаража. Если при дефектовке обнаружены проблемы — обратитесь за помощью в специализированные СТО. Там могут отреставрировать вал и шток рейки на профессиональном оборудовании.

Как заменить рулевую рейку ВАЗ 2115 своими силами

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

Производительность автомобиля, как и любого другого механизма, зависит от хорошей работы узлов и деталей. Неполадки в работе рулевой рейки особенно опасны, так как могут привести к роковым ситуациям. Заменять рулевую рейку нужно, если при повороте рулевого колеса доносится хруст или стук. Иногда ситуацию может исправить подтяжка болтов, гаек и установка новых сальников. Если проблема после этого не устранена, требуется замена рулевой рейки. Иногда после того, как гайки подтянуты, вращение руля затруднено либо вообще заклинивает.

Механизм подтяжки системы управления автомобилем

В какую сторону подтягивать рулевую рейку, этот вопрос интересует большинство автомобилистов – собственников отечественного транспорта.

Важно знать: начинать различного рода работы следует после того, как проведен полноценный и комплексный диагностический осмотр транспортного средства, выявлен источник поломки, корректно рассчитано количество запасных частей и расходных материалов. Для поджатия механизма управления в домашних условиях понадобится не много:

Для поджатия механизма управления в домашних условиях понадобится не много:

  • набор автомобильных инструментов, ключ размером на «17»;
  • переносной осветительный прибор для увеличения освещенности в гараже;
  • в некоторых случаях подвижной домкрат или смотровая яма;
  • ветошь или перчатки.

Как понять, что рулевая рейка неисправна.

Ремонт рулевой рейки своими руками Чтобы определить, нужен ли ремонт рулевому управлению вашего автомобиля, обратите внимание на следующие признаки неисправности механизма:

  • явно ощущается стук в рулевой рейке, который чувствуется через руль авто;
  • увеличилось усилие, необходимое для вращения руля;
  • появились посторонние звуки и шум в насосе гидроусилителя;
  • появился люфт рулевой рейки, который чувствуется при вращении рулевого колеса;
  • началось подтекание масла гидроусилителя из рулевой рейки.

При появлении любого из этих признаков не откладывайте ремонт рулевой рейки. Несвоевременный ремонт деталей рулевого управления может привести к потере ремонтопригодности механизма.

Ремонт рулевой рейки гидроусилителем своими руками.

Итак, у вас течет рулевая рейка. Что же делать, как произвести ремонт и наладить работоспособность рулевого управления? Прежде всего, стоит отметить, что осуществить ремонт данного агрегата на самом деле очень сложно, и приступать к процедуре стоит только в том случае, если под рукой имеется все необходимое оборудование, а также опыт и знания в области строения автомобиля.

Механизм рулевой рейки состоит из таких деталей:

  • зубчатый вал;
  • опорная втулка рулевой рейки;
  • золотниковый механизм.

Ремонт рулевой рейки состоит обычно из нескольких этапов:

  1. Демонтаж, разборка рулевой рейки и очистка от накоплений всех ее деталей.
  2. Замена испорченных частей механизма новыми деталями.
  3. Диагностика зубчатого вала рулевой рейки.

Перед началом ремонтных работ следует обзавестись специальным ремонтным комплектом, куда входят новые детали для рулевой рейки (сальники, втулка рулевой рейки, уплотнители кольца и другие). Как снять рулевую рейку.

  1. Загоните автомобиль на яму или поднимите его с помощью домкратов.
  2. Снимите защиту двигателя (если она у вас стоит).
  3. Снимите теплоизоляционную пластину рулевой рейки.
  4. Открутите крепежные детали на рулевой рейке.
  5. Снимите рейку с креплений и вытащите ее из внутренностей автомобиля.

Стоит отметить, что лучше для вас будет снять рулевую рейку вместе с рулевыми тягами, потому что новые пыльники значительно удобнее будет натянуть на специальные выступы на рулевых тягах. Это поможет вам установить пыльники с идеальной герметичностью.

Как разобрать рулевую рейку.

  1. Открутите рейку от рулевых тяг, используя специальную плоскую отвертку.
  2. Открутите нижнюю пластиковую заглушку зубчатого вала.
  3. Открутите гайку стопорную.
  4. Снимите стопорное кольцо и выбейте аккуратно вал из своего места.
  5. Вытащите нижний сальник.
  6. Путем постукивания извлеките стопорный штифт, который блокирует верхний сальник.
  7. Проверните стопорную заглушку и вытащите стопорное кольцо за проволоку, которая покажется при прокручивании.
  8. Вытащите рулевую рейку через правую сторону и снимите с нее сальник и пластиковую втулку.
  9. Извлеките сальник и заглушку, вытащите пружину и прижимной механизм.

Далее отмойте все детали от наслоений масла и грязи и тщательно осмотрите все детали на предмет механических повреждений вследствие износа. Все поврежденные детали нужно заменить в обязательном порядке. Если поверхность рулевой рейки и шестерни зубчатого вала имеют значительные повреждения, то, скорее всего, потребуется замена всего механизма целиком (как делается замена рулевой рейки на ВАЗ 2109. читайте в нашем материале).

Как собрать рулевую рейку.

  1. Аккуратно установите внутренний сальник на свое место, смазав его предварительно специальной смазкой (ставить нужно через правую сторону пружиной вниз).
  2. Поместите рейку в корпус.
  3. Наденьте пластиковую втулку на правый сальник, смажьте все детали смазкой и установите сальник на свое место, подтолкнув его чем-нибудь.
  4. Установите заглушку и зафиксируйте ее стопорной проволокой.
  5. Нижний сальник оденьте на зубчатый вал.
  6. Установите рулевую рейку в среднее положение.
  7. Вставьте зубчатый вал на посадочное место, предварительно смазав смазкой уплотнения.
  8. Аккуратно вставьте на место верхний сальник, помогая ему молотком зайти на свое место. Установите кольцо стопорное.
  9. Закрутите нижнюю стопорную гайку, подшипник, заглушку.
  10. Установите прижимной механизм, пружину и заглушку. Затяните посильнее.

Дальше установите рейку на автомобиль в обратной последовательности. Обязательно после процедуры ремонта или замены деталей сделайте «развал-схождение». Ремонт рулевой рейки своими руками без и с ГУР имеет много общего, отличия незначительные: разные втулки и состав жидкости для смазки.

При появлении любого из этих признаков не откладывайте ремонт рулевой рейки. Несвоевременный ремонт деталей рулевого управления может привести к потере ремонтопригодности механизма.

Ford Focus Hatchback 1998, 100 л. с. — самостоятельный ремонт

Первым делом как пишется в инструкции поддомкратил машинку, установил на кирпичики, выровнял рулевое колесо, заблокировал его, снял передние колеса. Даже это я делал первый раз и даже тут возникли трудности, но все лишь отсутствовала нужная головка, то есть семь болтов я выкрутил головкой на 19, а восьмой ни в какую…пришлось валить в магазин за нужной головкой ого размера. Дальше убрал защиту двигателя — 4 болта, все быстро, проблем не возникло.

В салоне за педалями отсоединил рулевой вал от вала рулевого механизма — все как в инструкции — авто до декабря года, 2 болта, верхний ослабить, нижний открутить, валы друг от друга отсоединить. Следующими были рулевые тяги. Правая спокойненько открутилась и выбилась, а левая же откручиваться не пожелала и в ход пошла болгарка — гайку спилил с трех сторон, сбил.

Рулевые тяги были отсоединены. Дальше я принялся за подрамник. Прочитав что необходимо открутить 6 болтов, принялся крутить внизу все что вижу.

Увидел 8, все и открутил. Кран я, надо все внимательно читать ;- Демонтаж РР производим в следующей последовательности: Подтяжка рулевой рейки Во время эксплуатации автомобиля в рулевом управлении могут появиться стуки, как правило, стучат: Не всегда зазор в соединении образуется в результате износа деталей, в некоторых случаях требуется регулировка.

Регулировочный болт находится с левой стороны корпуса на РР изнутри, с завода он от проворачивания защищен заглушкой. Если рейка еще ни разу не подтягивалась, заглушку следует удалить — она пластиковая и хрупкая, ее можно поддеть отверткой или раздробить на части.

Что это такое?

Когда водитель вращает руль, то примерно на тот же градус должны повернуться управляемые колеса. Незначительный зазор уже заложен производителем (чтобы улучшить управление). Но если он большой, при повороте руля от автомобиля не будет никакой реакции. Колеса останутся в прежнем положении (это, если речь идет об управлении на ходу).

Люфт руля

Такой люфт чаще заметен на рейках с ГУРом, реже – на ЭУР. Болезнь характерная для элементов рулевой, расположенных в нижней части подвески. Люфты свойственны немецкому автопрому (так как эти авто изначально спроектированы под хорошие дороги). Но от этой проблемы не застрахован никто: свободный ход появляется на японцах, корейцах, китайцах, ВАЗах и других авто.

Ремонт (переборка) рулевой рейки на Форд Фокус (Ford Focus)

  1. На снятой с автомобиля рулевой рейки необходимо провести диагностику
  2. Затем снимаются шарниры рулевых тяг и сами рулевые тяги.
  3. Снимают регулировочную гайку прижима и пружину. Извлекают сам прижим штока.
  4. Разбирают распределитель. Снимают датчик угла поворота рулевого вала
  5. Извлекают гайку хвостовика распределителя
  6. Извлекают распределитель
  7. С него снимают стопорное кольцо, сальник и верхний подшипник
  8. Извлекают из рулевой рейки опору штока.
  9. Из опоры удаляют центрирующую втулку.
  10. Далее из корпуса извлекают шток, и правый сальник штока.
  11. Все детали рулевой рейки тщательно очищаются от пыли и грязи, оставшихся смазочных материалов.
  12. Затем на токарном станке, производится шлифовка поверхности рулевой рейки.
  13. Далее проводят шлифовку шеек распределителя
  14. При сборке все сальники и резиновые уплотнители рекомендуется заменить на новые. Собираем все в обратном порядке.

Как правильно подтянуть рулевую рейку

Итак, первым делом нужно поместить автомобиль в периметр ремонтной зоны или смотровой ямы, чтобы комфортно можно было проводить ремонтные работы. В зависимости от типа механизма управления принять решение о способе подтяжки: через возможности моторного отсека или из-под днища авто. И в первом и во втором случае будут препятствия в виде стороннего навесного оборудования или металлической защиты поддона картера. В обеих вариантах придется частично демонтировать оснастку, если речь не идет о российских ВАЗах.

Наиболее практичный и универсальный вариант – из-под днища автомобиля. Для этого нужно забраться под машину, отвинтить защиту поддона картера. Через возможности проема в области расположения передней оси рожковым ключом расконтрогаить регулировочную гайку. Вторым ключом на «17» приступить к закручиванию прижимной пружины вместе с гайкой.

  • подтягивать следует всегда по часовой стрелке, если речь идет о самостоятельном устранении поломки. В противном случае, мастера СТО знают точный алгоритм проведения работ, без использования различных инструкций или подсказок;
  • количество полуоборотов напрямую зависит от величины фактического люфта в системе. В некоторых случаях достаточно будет два-три, в иных и двух оборотов недостаточно. Однако не следует переусердствовать с затяжкой, так как при очередном повороте руль заклинит в крайней точке. В стационарных мастерских используют специальные динамометрические ключи с манометром. Затяжка происходит по показаниям датчика.

Рекомендовано сделать так: немного поджать механизм, законтрогаить гайку, со стороны салона провернуть рулевое колесо, чтобы понять, как оно вращается. При необходимости можно сделать дотяжку.

Можно ли подтянуть рулевую рейку не имея опыта работы, однозначно, что можно. Но перед началом работы нужно подстраховаться наставником или тщательно изучить рекомендации инструкции по эксплуатации конкретного технического средства.

Стучит? Почему? Устраняем источник

Реечное управление сконструировано просто и надежно.

Но наши дороги — это что-то… Им по барабану на всякие там надежные механизмы. Для них это не проблема. И через несколько лет эксплуатирования авто могут начинать раздражать в нем всякие звуки, стуки. Один из вариантов такой неприятности — стуки в рулевой рейке.

Вообще, чуть ли не все неисправности в рулевом механизме как раз и проявляют себя всякими стуками, скрипами, которые не дают покоя при движении по различным неровностям, при поворотах. И как при этом можно нормально ездить? К тому же неисправная рулевая наша управление машиной делает сложнее, и, упаси Бог, может поспособствовать какому-нибудь ДТП. Так что шутки в сторону!

Итак, рассмотрим возможные причины

  • Стуки могут быть из-за того, что рейка течет. Это может быть вызвано из-за коррозии на валу или из-за изнашивания реечных сальников.
  • Люфт (так сказать, выработка). Увеличивается зазор между зубьями реечных валов. Они соприкасаются и начинают стучать.
  • Изнашивается центрирующая втулка вторичного вала — тоже может быть причиной стуков.
  • Образование люфта в подшипниках первичного вала.

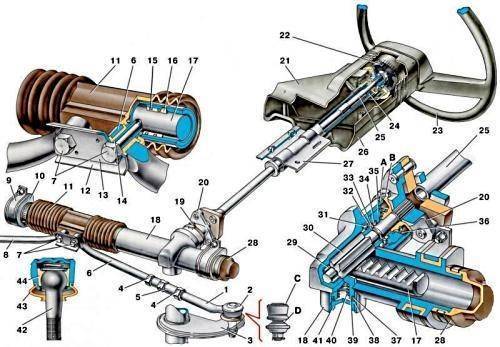

Регулировка рулевой рейки ваз 2109 своими руками

1наконечник рулевой тяги
2шаровой шарнир наконечника
3поворотный рычаг
4контргайка
5тяга
6внутренние наконечники рулевых тяг
7болты крепления рулевых тяг к рейке
8внутренние наконечники рулевых тяг
9скоба крепления рулевого механизма
10опора рулевого механизма
11защитный чехол
12соединительная пластина
13стопорная пластина
14резинометаллический шарнир
15демпфирующее кольцо
16опорная втулка рейки
17рейка
18картер рулевого механизма
19стяжной болт муфты
20нижний фланец эластичной муфты
21верхняя часть облицовочного кожуха
22демпфер
23рулевое колесо
24шариковый подшипник
25вал рулевого управления
26нижняя часть облицовочного кожуха
27кронштейн крепления вала рулевого управления
28защитный колпачок
29роликовый подшипник
30приводная шестерня
31шариковый подшипник
32стопорное кольцо
33защитная шайба
34уплотнительное кольцо
35гайка подшипника
36пыльник
37уплотнительное кольцо упора
38стопорное кольцо гайки упора
39упор рейки
40пружина
41гайка упора
42палец шарового шарнира
43защитный колпачок
44вкладыш шарового пальца
Aметка на пыльнике
Bметка на картере рулевого механизма
Cповерхность шарового шарнира
Dповерхность поворотного рычага

Итак, ВАЗ 2109 имеет довольно простую рулевую рейку. Она состоит из ряда определенных элементов – это:

  • зубчатая рейки с 2-мя резьбовыми отверстиями — для закрепления внутренних наконечных тяг,
  • опорные кольца, предназначенные для обеспечения плавного скольжения,
  • приводная шестеренка со шлицевым валом,
  • механизм упора (регулирует нужный зазор зубчатой пары),
  • картер, объединяющий все детали и закрепляющий эти детали к корпусу авто,
  • некоторые элементы, предназначенные для защиты рассматриваемого узла от грязи и пыли.

Подтяжка рейки со снятием

Сразу вооружитесь специализированным под «десятку» ключом для рулевой рейки , а также приготовьтесь к снятию тяг. Из инструментов захватите :

  • Пассатижи;
  • Монтажную лопатку;
  • Накидной ключ на 19;
  • Молоток;
  • Плоскую отвертку;
  • Набор головок — от 10 до 27.

Приступайте к работе:

  1. Отверните внутри салона гайки, снимите крепежные болты нижнего карданного шарнира к валу шестерни рулевой рейки. Для этого потребуется головка на 13. Болт может проворачиваться, потому придерживайте его рожковым ключом.
  2. В самом моторном отсеке снимите гайку верхнего крепления пыльника рейки.
  3. Внизу автомобиля снимите еще две гайки, которые крепят пыльник рейки.
  4. Демонтируйте пыльник.
  5. Поднимите передок автомобиля, снимите передние колеса.

Если вы собираетесь снимать рулевую, но не демонтировать тяги, следуйте такой инструкции:

  • Снимите с крепление тяги стопорную пластину, поддев ее отверткой. Затем выкрутите два болта, которые крепят тяги и рейку;
  • Головкой на 13 демонтируйте гайки со скоб рулевого механизма, соединяющие со щитком передка;
  • Сдвиньте рейку немного вперед, чтобы вывести от отверстия щитка вал-шестерню;
  • Снимите вместе с тягами рейку.

Если хотите выполнить снятие с рулевыми тягами, от поворотного рычага амортизаторных стоек открутите наконечник тяг. Для этого придется выполнить такую работу:

Подтяжка и регулировка

Как показывает практика и опыт владельцев ВАЗ 2114, при возникновении проблем с рейками их чаще всего можно отремонтировать. Единственным условием является наличие в вашем распоряжении смотровой ямы.


Полный разбор

Первым делом следует подтянуть рейку. Но как это делается? Для этого достаточно просто закрутить регулировочный болт. Регулировка выполняется ключом на 17 миллиметров.

Затянув болт, выезжайте на своем автомобиле, проедьтесь несколько километров с целью проверить, остался ли стук или люфт. Если эти симптомы неполадки исчезли после того, как вы подтянули и отрегулировали рулевую рейку, на этом ремонт можно считать завершенным.

Но так случается не всегда. Стук может остаться, а люфт уйти, либо наоборот. В любом случае, если хотя бы один признак все еще остался, вам придется приступать к полноценному ремонту своими руками. Сейчас можно отыскать ряд полезных видео, в которых подробно описана процедура ремонта этого узла. Посмотрите, вам будет полезно.

Статья в тему: Инструкция по замене подшипников генератора на ВАЗ 2114

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
