Этапы замены неисправной детали
Весь проводимый ремонт своими руками по устранению данной неисправности делится на несколько этапов, перед началом которых машина загоняется в помещение и дается время остыть горячему двигателю, после чего приступают к следующему:
- Снимаются клеммы с аккумуляторной батареи и из картера мотора сливают весь тосол в специально приготовленную емкость, это делается через специальное отверстие путем выкручивания пробки. Если двигатель прикрыт снизу защитой, ее необходимо будет демонтировать.
Далее приступают к снятию воздушного фильтра и его корпуса, для чего снимается верхняя часть узла воздухоподачи, потом приступают к откручиванию четырех болтов крепления, что даст свободный доступ к неисправной детали.

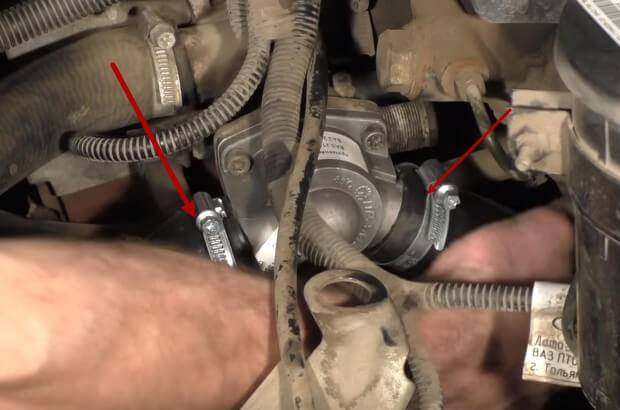

На самом термостате ослабеваем металлические хомуты всех четырех патрубков, отсоединяем их от его корпуса, здесь стоит учесть, что из него может пролиться некоторое количество охлаждающей жидкости на детали мотора, поэтому стоит подложить любую ветошь.
После снятия самой детали, приступаем к замене патрубков системы охлаждения, это поможет избежать возможных проблем при появлении скрытых повреждений в процессе демонтажа неисправного термостата.
Установив новые патрубки, наносим на посадочные места новой запчасти герметик, и аккуратно монтируем ее на старое место, затягиваем все металлические стяжки хомутов, завинчиваем сливную пробку мотора и заливаем антифриз в расширительный бачок, после чего внимательно осматриваем все места соединений на их герметичность.
Не обнаружив утечек, монтируем на старое место корпус воздушного фильтра, закрываем его верхнюю часть, подключаем обратно клеммы аккумуляторной батареи и заводим автомобиль. Дожидаемся нагрева мотора до его рабочей температуры в 90 градусов, проверяем работоспособность новой запчасти, осматриваем места соединений на возможное вытекание антифриза под давлением заведенного двигателя и при наличии защиты картера, прикручиваем ее обратно.
На этом вся работа по замене термостата на ВАЗ 2114 и однотипных с ней моделей инжекторного восьми клапанного движка, заканчивается. Как видите, процедура не представляет особых сложностей и не требует наличия специализированного инструмента, что дает возможность провести ее любому автовладельцу, имеющему слесарные навыки.
Назначение, устройство и принцип действия термостата
Охлаждающая жидкость, циркулирующая по рабочим каналам блоков двигателя, своим главным предназначением имеет отвод излишнего тепла, накапливающегося в силовом агрегате, из-за трения рабочих элементов двигателя и воздействия высокой температуры выхлопных газов, проходящих по газоотводящему контуру.
Главными элементами системы охлаждения ВАЗ 2114, которые отвечают за понижение температуры тосола, являются электровентилятор радиатора охлаждения и термостат.
Чтобы понять принцип его работы, надо увидеть как выглядит термостат на ВАЗ 2114. Конструктивно он устроен таким образом, что клапан, регулирующий проток ОЖ, находится внутри корпуса с тремя патрубками:
- два входных — от двигателя и радиатора;
- один выходной — к помпе.
Основным рабочим элементом самого клапана, находящегося внутри термостата, является твердый термочувствительный наполнитель, который при нагревании, через резиновую вставку, воздействует на поршень, перемещающий основной клапан. Нагреваясь он открывает его, остывая, наоборот закрывает отверстие, не допуская протока тосола.
Рекомендуем: Чистка и адаптация дроссельной заслонки на автомобиле
На двигатель термостат крепится через патрубок к головке блока цилиндров с левой стороны, под воздушным фильтром. Резиновыми патрубками он соединяется с радиатором и помпой. На холодном двигателе клапан этого регулятора потока ОЖ закрыт и после запуска, начинающая прокачиваться усилиями помпы жидкость, двигается по «малому контуру» или «по малому кругу». В среде автомобилистов применяется оба эти выражения. При движении по малому кругу тосол проходит через радиатор отопителя, впускной коллектор и дроссельный узел. В радиатор жидкость не подается, клапан отсекает этот путь.
По мере нагревания двигателя ОЖ отбирает часть тепла, нагревается и, проходя по «малому кругу» через термостат, нагревает термочувствительный элемент. Поршень начинает смещаться и открывать основной клапан. Это начинает происходить когда температура жидкости достигает 87 градусов. При этом часть ОЖ начинает циркулировать через радиатор. По достижении температуры в 102 градуса клапан открывается полностью, смещаясь на восемь миллиметров. В этом режиме весь поток ОЖ устремляется по «большому кругу», через радиатор охлаждения.
Специалисты рекомендуют проверять работу термостата не снимая его с машины. Для этого требуется после запуска двигателя руками потрогать нижние патрубки отходящие от радиатора. Они должны быть холодными до тех пор, пока температура не поднимется больше восьмидесяти градусов. Как только температура вырастет больше 85 градусов, трубки должны начать нагреваться и через некоторое время можно будет почувствовать, что циркуляция по «большому кругу» действует. Трубки должны нагреться достаточно сильно.
Если же нижние патрубки, отходящие от радиатора, будут продолжать оставаться холодными — значит основной клапан не открылся и термостат неисправен. На неисправность этого регулятора может указывать и такой факт, когда нижние трубки начинают нагреваться почти сразу после запуска двигателя. Это говорит о том, что клапан открыт и не закрывается в холодном состоянии.
В обоих случаях, отказ термостата ничего хорошего для двигателя не несет. В случае, когда клапан открыт — тосол, проходя по «большому кругу» не имеет возможности нагреться до рабочего состояния. При этом снижается мощность двигателя и другие параметры эффективности его работы. В том случае, когда основной клапан закрыт двигатель имеет большой риск перегрева блоков. Это наиболее опасное состояние для силового агрегата. Если некоторое, даже не очень длительное, время проехать в таком режиме, то можно вывести двигатель из строя, вплоть до поломки валов. А это, как минимум, капитальный ремонт всего ДВС.
Рекомендуем: Плюсы и минусы контрактного мотора
Существует способ, как проверить термостат на ВАЗ 2114 другим образом. Для этого, необходимо налить воду в кастрюлю и, поставив ее на плиту для нагревания, погрузить туда термостат. Зная, при какой температуре открывается термостат на ВАЗ 2114, с помощью термометра следить за нагреванием воды в кастрюле. При температуре около 87 градусов клапан должен открыться. Если это произошло, значит прибор вполне работоспособен. Проверять его таким образом лучше перед тем, как устанавливать вместо вышедшего из строя.
Многие автолюбители часто интересуются у специалистов, возможен ли ремонт термостата.
Известен только один достаточно надежный способ помочь клапану заработать. Для этого надо несколько раз несильно ударить отверткой по корпусу прибора.От удара клапан должен открыться.
Если же этого не случилось, то нужна замена термостата на ВАЗ 2114.
Какой термостат лучше ставить на ВАЗ 2114 инжектор
Заводской термостат ВАЗ
До 2003 года на все двигателя ВАЗ 2114 устанавливали термостаты старой конструкции. Его каталожный номер 2110-1306010. После 2003 года термостат заменили и внесли небольшие изменения в систему охлаждения. В связи с этим на десятках поздних лет выпуска ставили термостаты с артикулом 21082-1306010-11 и 21082-1306010-14. У последних повышенная планка срабатывания термоэлемента, поэтому предпочтение стоит отдавать именно им. Кроме того в продаже есть огромное количество неоригинальных клапанов и термостатов в сборе. Судя по отзывам владельцев, наиболее качественными считаются клапана и термостаты этих компаний:
- 92С 21082-1306010, производство LUZAR, качество нестабильное, но если повезет, будет работать неплохо;
- корпус в сборе этой же компании с пятью выходами с каталожным номером 92С 2190-1306010, LT 01081, без штуцера расширительного бачка или LT 01084 со штуцером;
- ТН-LA21082 от компании AURORA;
- Пекар, артикул 21082-1306030, неплохое качество и средние цены;
- Vernet, артикул TH6595.85, один из самых недорогих на рынке;
- STARNER, артикул S40 2112;
- Finwhale, T111;
- BAUTLER, 21082-1306010-11;
- MAHLE / KNECHT, каталожный номер TH 37 80;
- STARLINE, TS T035.92T, один из лучших заменителей оригинала;
- Gates, проверенное качество, стабильно держит температуру, TH21992G1.
Самостоятельная замена устройства на ВАЗ 2114
Перед проведением замены нужно приготовить:
- набор отверток;
- набор ключей;
- герметик с силиконовой основой;
- тару для слива ОЖ;
- новый термостат;
- охлаждающую жидкость;
- чистую ветошь.
Работы проводят в целях безопасности на остывшем двигателе, чтобы избежать ожогов, так как температура охлаждающей жидкости в рабочем состоянии составляет 90 градусов.
Процедура замены устройства на ВАЗ 2114 проводится по следующему алгоритму:
- Автомобиль устанавливаем на смотровую яму, подъемное приспособление или ровную поверхность. Чтобы избежать отката его нужно поставить на ручник или зафиксировать, подставив опоры под колеса.
- Отключаем электропитание, отсоединив отрицательную клемму от аккумулятора.
- Сливаем антифриз из радиатора и системы охлаждения в приготовленную заранее емкость, выкрутив пробку на радиаторе.
- Генератор следует изолировать от случайного попадания на него жидкости. Слив ОЖ закручиваем обратно крышку.
- На следующем этапе необходимо обеспечить доступ к термостату. На ВАЗ 2114 с инжектором он находится под воздушным фильтром, который придется снять. На авто карбюраторного типа воздухофильтр расположен в стороне и не мешает. Нужно будет только отсоединить высоковольтные провода.

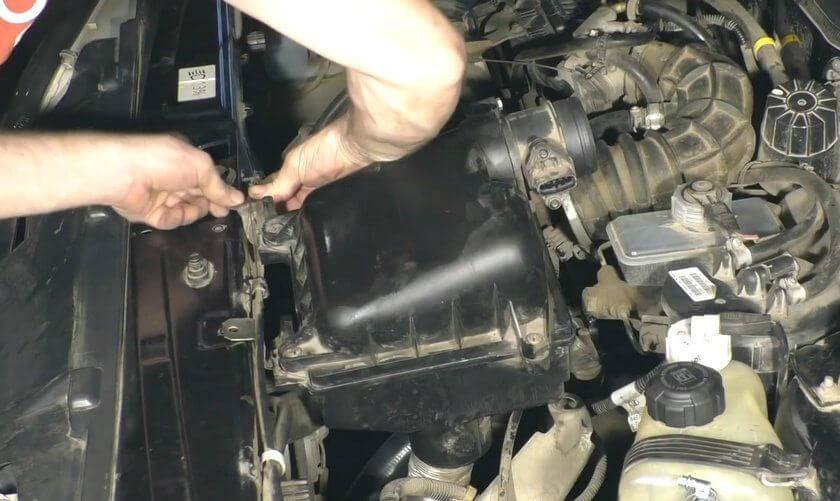

- Чтобы демонтировать корпус воздухофильтра с прокладкой, нужно выкрутить ключом на «8» два крепежных болта.
- Далее с помощью отвертки ослабляем хомуты на шлангах, и отсоединяем их.
- Откручиваем крепление троса заслонки дросселя. Отключаем разъем от датчика массового расхода воздуха, нажав на фиксатор и выдернув его из отверстия.
Аккуратно достаем воздушный фильтр, слегка его расшатывая.
- Ослабляем хомуты на патрубках, идущих к термостату, откручивая крепления с помощью отвертки. Отводим шланги в сторону. Нужно быть осторожными, так как в них может остаться немного ОЖ.
- Далее выкручиваем с помощью шестигранной отвертки три болта, которые удерживают термостат. Демонтируем устройство вместе с уплотнительным кольцом.
- Очищаем посадочное место тряпкой от пыли и загрязнений.
- Проверяем шланги на целостность. В процессе эксплуатации на них появляются трещины, через которые вытекает антифриз. Если они изношены, их нужно заменить.
- Патрубки нового термостата перед установкой смазываем герметиком и даем немного подсохнуть.
- Меняем старый уплотнитель на новый, закручиваем крепежные элементы и присоединяем шланги.
- Затягиваем хомуты, не перетягивая, чтобы не нарушить герметичность. Если они повреждены, меняем на новые.
- Проверив, закрыта ли сливная крышка, заливаем охлаждающую жидкость.
- Заводим мотор и проверяем систему на предмет течи. Ждем, пока двигатель нагреется до рабочей температуры и проверяем работоспособность термостата.
На этом процедура замены завершается. Для верности можно проверить работу печки. Заменив самостоятельно термостат, экономятся финансы на посещении СТО и приобретается опыт ремонтных работ ВАЗ 2114.
Ремонт термостата
Начинаем
Удостоверившись, что термостат явно не в рабочем состоянии, а сделать это можно потрогав патрубки, если они холодные на прогретом двигателе, то явно вы не ошиблись; Заезжаем на смотровую яму или ровную площадку, где нам никто не будет мешать. Глушим мотор, ставим на ручник, даем остыть движку, так как высока вероятность получить ожог; Отвинчиваем крышку расширительного бачка, чтобы избежать эффекта вакуума; Открываем сливной кран внизу радиатора для слива охлаждающей жидкости. Предварительно подставив емкость
Не важно собираемся мы ее заливать повторно или выльем за ненадобностью, необходимо свое рабочее место содержать в чистоте; Пока идет слив, снимаем воздушный фильтр. Для этого сначала отвинчиваем крепеж крышки, а после саму основу. Попутно проводим визуальную диагностику состояния фильтрующего элемента
При необходимости делаем замену; Ослабляем с помощью отвертки хомуты патрубков радиатора, отсоединяем сами шланги. Будьте аккуратны так как могут находится остатки хладогена; Аналогично проводим процедуру с патрубками на самом термостате; Накидками отвинчиваем 4 болта по периметру крепления термостата; Изымаем сам термостат вместе с уплотнительным кольцом, которое также нуждается в замене; Устанавливаем новый, предварительно смазав периметр контура герметиком, посадив уплотнительное кольцо новое и прокладку;
Попутно проводим визуальную диагностику состояния фильтрующего элемента. При необходимости делаем замену; Ослабляем с помощью отвертки хомуты патрубков радиатора, отсоединяем сами шланги. Будьте аккуратны так как могут находится остатки хладогена; Аналогично проводим процедуру с патрубками на самом термостате; Накидками отвинчиваем 4 болта по периметру крепления термостата; Изымаем сам термостат вместе с уплотнительным кольцом, которое также нуждается в замене; Устанавливаем новый, предварительно смазав периметр контура герметиком, посадив уплотнительное кольцо новое и прокладку;
Начинаем установку в обратном порядке, тщательно затягивая хомуты. При необходимости делаем и их замену на более новые, так давление очень сильное и возможны протечки жидкости, которые могут привести к заклиниванию мотора; Завинчиваем нижнюю сливную кран-пробку; Заливаем охлаждающую жидкость в том количестве, которое указано в инструкции по эксплуатации автомобилем. Так как больше или меньше могут привести к губительным последствиям и дорогому ремонту всего узла; Запускаем машину, смотрим на водяную рубашку и ищем возможные протечки. Если нет – отлично, в противном случае устраняем недостатки; Того что завели это мало, необходимо прогреть авто до температуры свыше 90°C, для того чтобы система охлаждения пошла по большому кругу, тогда можно удостовериться в работе термостата. Иных вариантов нет. придется потратить немного бензина на прогрев; Дождавшись момента, проверяем абсолютно все патрубки на предмет их температуры, они должны быть все горячие. Отлично, термостат в рабочем состоянии. Для закрепления, запустите печной отопитель, проверьте его работу. Все нормально, значит вы заслужили похвалы; Собирайте разбросанный инструмент, аккуратно его складывайте, можете ехать далее.
Перегревы вам ближайшее время не страшны
. Если качественная продукция, то средний срок эксплуатации агрегата может составлять порядка 80.000–100.000 км. пробега для отечественного типа и до 120.000 для иностранного производителя. В целях избежания повторного ремонта, приобретайте качественные запчасти и комплектующие только в официальных автомагазинах или сертифицированных точках на авторынках. В таком случае можно предъявить претензию или обменять товар, в случае его поломки на гарантийном сроке. Если вы по каким-то причинам не можете провести ремонт или боитесь за нехватку опыта, можете смело отогнать авто в сервисный центр, где квалифицированные специалисты проведут весь комплекс работ за вас, вам останется только оплатить эти услуги.На этом обсуждение темы, замена термостата ВАЗ 2110, 2114 и 2115 близится к завершению. Надеемся, что наши рекомендации и практические советы будут полезны многим водителям, которые нуждаются в приобретении практического опыта при ремонте своего собственного и такого долгожданного автомобиля. Удачи вам. Пусть ваше авто как можно чаще обходят поломки.
Какой термостат выбрать
Для ответа на этот вопрос важно понять одно: экономить на этом устройстве категорически не рекомендуется. Неисправный термостат ведёт к перегреву двигателя
А перегрев влечёт за собой массу проблем, устранение которых может обойтись очень дорого. Есть 2 проверенные годами марки термостатов для ВАЗ-2114, о качестве которых автовладельцы всегда отзываются хорошо:
LUZAR (Луганский Завод Автомобильных Радиаторов).
Термостат для ВАЗ 2114 от фирмы LUZAR
WEEN (Польша).
Польский термостат от фирмы WEEN
Настоятельно не рекомендуется покупать для ВАЗ-2114 термостаты китайского производства (в частности, BAUTLER), также стоит воздержаться от приобретения устройств фирмы ПРАМО (Россия, г. Владимир), несмотря на то, что там установлены польские термоэлементы. Оба этих бренда хотя и работают, но не отличаются долговечностью.
Установка
Установка термостата производится в обратном снятию порядке. Треснутые шланги заменяются на новые, иначе они могут подтекать Перед установкой термостат проверяется на исправность (настоятельно рекомендуем данную процедуру). В кастрюлю наливается вода и подогревается до температуры 78-80 °С (замеряется по термометру). Затем погружается термостат и при достижении температуры в 87+2 °С, он обязательно должен начать открываться, точнее его клапан. Мы указали на фотографии стрелками детали.
Дополнительный видеоролик
Ниже прикреплен видеоматериал по теме сегодняшней статьи, рекомендуем ознакомиться:
Процедура замены
Перед тем как поменять термостат на ВАЗ 2114, посмотрите видео уроки , позволяющие легко своими руками освоить достаточно сложную процедуру. Невыполнимой самостоятельную замену точно не назовешь. Тем не менее, дополнительно получить знания не повредит.
Также подготовьте необходимые инструменты и материалы:
- Новый термостат;
- Набор отверток;
- Ключи на 13 и 12 миллиметров;
- Уплотнительная прокладка;
- Герметик на силиконовой основе;
- Новый тосол или антифриз;
- Емкость для старой охлаждающей жидкости;
- Патрубки системы охлаждения двигателя.
Теперь приступаем к самому ремонту.
- Поставьте автомобиль на смотровую яму. Перед началом работ двигатель обязательно должен остыть, иначе ожогов будет сложно избежать.
- Откройте капот, демонтируйте воздушный фильтр. Проверьте его состояние. Возможно, не лишним будет заменить его.
- Снимите крышку расширительного бачка, открутите пробку для слива и удалите весь тосол. Убедитесь, что она попадет точно в подставленную снизу емкость.
- На шлангах охлаждения имеются хомуты, которые нужно немного ослабить.
- Ключами демонтируйте гайки и шпильки, отвечающие за крепление. Обязательно снимите массовый провод.
- После того, как вы отсоедините шланги, немного покачайте термостат, что позволит его демонтировать.
- Очистите места крепления термостата, проверьте шланги на предмет их исправности. Часто за период эксплуатации автомобиля они покрываются трещинами, через который выходит воздух и охлаждающая жидкость. Даже если они целые, но служат на машине достаточно давно, рекомендуем заменить их на новые.
- Патрубки на корпусе нового термостата обработайте герметиком и дайте немного времени подсохнуть.
- Замените старую прокладку, вставьте на место термостат, зафиксируйте шпильки, гайки, подключите патрубки. Хомуты нужно затягивать хорошо, но аккуратно, чтобы не нарушить герметичность соединений.
- Закройте сливную пробку, после чего можете приступать к заливке новой охлаждающей жидкости.
- Заведите мотор, проверьте эффективность работы клапана вашего нового термостата.
- Убедитесь в исправности радиатора отопления, проверьте его на предмет отсутствия воздушных пробок.
На этом ремонт можно считать законченным. Если у вас есть вопросы или отдельные этапы вызывают сложности, посмотрите видео о замене термостата ВАЗ 2114, которое позволит детально изучить процедуру снятия старого элемента и установки на его место нового. На деле ничего сложного здесь нет. Просто требуется аккуратность, терпение и последовательность выполнения каждого шага.
Термостат представляет собой один из важнейших компонентов охлаждающей системы двигателя, позволяя за незначительное количество времени прогревать холодный мотор до достижения рабочей температуры, которая составляет 90°С и существенно понижает износ последнего.
Принцип действия
По своей конструкции термостат — довольно простое устройство, служащее для перераспределения циркуляции жидкости по малому либо большому кругам охлаждения в зависимости от ее температуры.
Стандартный термостат 2114, устанавливаемый с завода, включает в себя следующие детали:
- корпус;
- пружина перепускного клапана;
- перепускной клапан;
- пружина основного клапана;
- основной клапан;
- патрубки;
- поршень с держателем;
- термочувствительный элемент.
Последний, собственно, и является ключом ко всей работе термостата. Так, после пуска мотора ОЖ в системе нагревается и, при закрытом главном клапане, начинает циркулировать по малому кругу, проходя при этом через термостат и нагревая чувствительный элемент (который, в свою очередь, начинает расширяться и давить на клапан).
В тот момент, когда охлаждающая жидкость достигает температуры в 87 С, клапан приоткрывается и ОЖ начинает поступать в большой круг. А при достижении жидкостью температуры в 102 С клапан открывается полностью и вся циркуляция начинает идти по большому кругу (через радиатор).
Схема термостата
В свою очередь, после того, как двигатель машины будет выключен, а жидкость в системе станет остывать, термоэлемент начнет сжиматься и клапан под действием возвратной пружины придет в исходное положение.
Но, иногда случается и так, что по той или иной причине (износ, повреждение, заводской брак) термостат ваз 2114 оказывается заклиненным в том или ином положении. В этой ситуации возможен либо крайне долгий прогрев двигателя либо наоборот — его очень быстрое перегревание.
Последнее особенно опасно, поскольку может привести к серьезным повреждениям и даже разрушению двигателю, в результате чего потребуется капитальный ремонт.
Термостат ВАЗ 2115
Замена
Прежде всего нужно проверить, действительно ли не работает термостат. Делаем следующее:
1. заведите машину и пощупайте нижний патрубок радиатора, он должен быть холодным;
2. подождите, пока двигатель прогреется до температуры 80-85 градусов и пощупайте патрубок еще раз, он должен становится теплым.
Перейдем к процессу снятия термостата. Для начала сливаем охлаждающую жидкость (можно слить только из радиатора). Теперь ослабьте затяжку хомутов шлангов, которые присоединены к термостату и снимите их.
Затем снимаем термостат с автомобиля ВАЗ 2115.
Чтобы проверить работает ли термостат, погрузите его в воду и начните ее нагревать, когда температура воды достигнет 83-87 градусов Вы должны увидеть, как начнет открываться клапан. Если клапан стоит на месте, значит термостат неисправен.
После установки нового термостата не забудьте залить обратно охлаждающую жидкость.
Как проверить
Проверить работу термостата, не снимая с машины, очень просто. Достаточно запустить остывший двигатель и проконтролировать температуру патрубков радиатора. В нормальном режиме при работе двигателя некоторое время после запуска незначительно будет нагреваться только верхний патрубок радиатора, а при достижении порогового значения резко нагреется и нижний патрубок. Это свидетельство нормальной работы клапана. Если нагрев обоих патрубков радиатора начинается одновременно, это говорит о его неправильном функционировании, вероятнее всего клапан постоянно находится в открытом состоянии.
Постоянно открытый клапан термостата позволяет без проблем добраться до ближайшей станции технического обслуживания или магазина запчастей. Намного хуже, если термостат заклинит в закрытом состоянии, так как при этом существует серьёзный риск перегрева двигателя. Иногда кратковременно помогает постукивание по корпусу термостата, но если клапан не может сдвинуться с места, его следует удалить или отогнуть отвёрткой. В ближайшем населённом пункте термостат должен быть заменён.
Какой лучше поставить
Подойдёт ещё и с 099 и с 09, и с 083 и с 093 тут дело не в моделях ВАЗовских, то что комплектующие от одной модели подходят к другой, это нормальное явление для многих производителей.
Термостат необходимо покупать ориентируясь только на несколько вещей.
Это металл из которого изготовлен термостат, надо отдавать предпочтение нержавейки,
или латуни и второй критерий, не при каких условиях не брать китайские запчасти, даже если их отдают даром.
А проверить термостат стоя у прилавка без вариантов.
Многие граждане начинают зачем-то давить на клапан, видимо хотят проверить как работает «пружинка», но пружинки там нет, там специальная спираль из специального материала, которая срабатывает лишь при определённой температуре.
Если у продавца есть горячая воды, то опустите термостат в воду и проверьте плавность хождения штока.
Хотя честно говоря, вряд ли продавцу это надо.
Вывод: обращайте внимание на металл в первую очередь. Во вторую на страну производитель , ВАЗ 2115-ь это Российский автомобиль
Где находится
Он под корпусом воздухофильтра располагается на инжекторных автомобилях, на карбюраторных же Самара 2 (А именно первые ВАЗ 2115 выпускались пару лет в карбюраторном исполнении) он точно там же располагается но просто корпус на них уже перемещён чуть в другое место, поэтому на карбюраторе уже не надо заморачиваться снимать корпус, а просто высоковольтные провода скинул и приступил к работе, но всё же снимается корпус не долго и на инжекторе его 100% нужно снимать чтобы добраться до термостата и вот после того как корпус будет отложен, Вы увидите сразу же термостат он не вооружённым глазом будет даже заметен (Для наглядности на фото ниже он указан красной стрелкой) и рядом с ним ещё и аккумуляторная батарея находится (Указана синей стрелкой), чтобы Вы уж 100% поняли где он находится и не потеряли его из виду.
