Меняем тросик сцепления на Лада Приоре своими руками

Регулировка сцепления Lada Priora своими руками: пошаговая инструкция с фото

Многих начинающих водителей интересует регулировка сцепления Приора, так как проблемы со сцеплением часто возникают при эксплуатации авто. Бывает, что во время езды появляются звуки в виде щелчков. Удалить эти звуки можно путем регулировки привода сцепления. В статье подробно описана регулировка троса и педали сцепления, поэтому эти операции сможет выполнить даже начинающий водитель.

Инструкция по регулировке

Автомобиль Лада Приора оснащен тросом привода сцепления, имеющим храповый механизм. Трос является беззазорным и не требует регулировки, но производители рекомендуют ее проводить при каждом техобслуживании.

Троса сцепления

Для регулировки троса на Лада Приора нужно приготовить отвертку и линейку. Далее процедура состоит из следующих этапов:

1. Для выполнения работ необходимо открыть капот.

   Моторный отсек Лады Приоры

2. Сначала следует отключить датчик массового расхода воздуха и снять воздушный фильтр.

   Моторный отсек без воздушного фильтра

3. После этого будет виден трос, на конце которого находится пластиковый зажим.
4. Перед регулировкой необходимо установить трос в исходное положение: преодолевая сопротивление пружины, зажим тросика продвинуть вперед до упора по направлению движения автомобиля.
5. Этот зажим следует потянуть на себя и замерить расстояние между ним и вилкой, оно должно быть 27 мм.

   Замеряем расстояние с помощью линейки

6. Регулируется расстояние путем проворачивания наконечника против часовой стрелки. Таким образом, можно добиться увеличения расстояния.
7. Крутим зажим до тех пор, пока расстояние не будет равно 27 мм. Здесь очень важна точность.
8. Теперь можно отпустить тросик и посадить его в вилку.

После выполненных действий, нужно сесть за руль и отжать педаль три раза до упора.
Затем снова требуется замерить расстояние, оно должно точно равняться 27 мм, иначе регулируем, пока не будет достигнуто нужное расстояние.
Далее следует ввести наконечник в паз вилки механизма и отпустить его. Благодаря пружине зажим поводок наконечника устанавливается без зазора.
Отрегулировав трос нужно все вернуть на место, завести двигатель и проверить работу механизма.

После регулировки исчезают щелчки,мягче работает педаль привода механизма выключения сцепления.

Педали сцепления

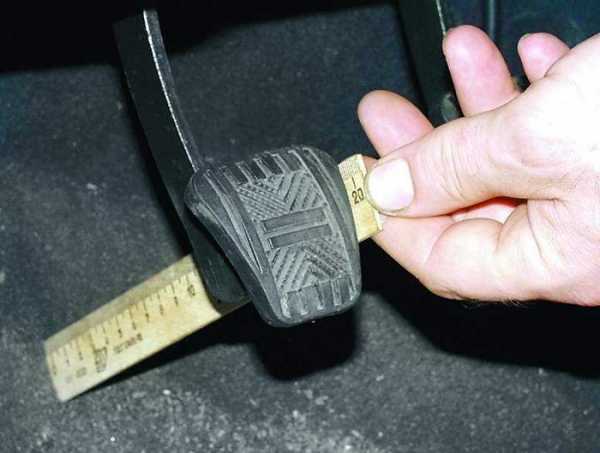

При большом ходе педали сцепления (ПС) происходит не полное выключение сцепления, поэтому оно все равно соприкасается с маховиком силового агрегата. При малом ходе не включается до конца ведомый диск, что приводит к пробуксовке и потере крутящего момента.

Измерять ход педали стоит при возникновении следующих симптомов:

• появляются рывки при начале движения;
• шум и удары при включении передачи;
• западает педаль.

Описанные симптомы говорят о том, что требуется регулировка механизма. Его работу на Приоре можно продиагностировать самостоятельно. Для этого следует завести мотор, медленно отпустить ПС и начать движение. Если при отпускании ПС автомобиль сразу начал двигаться, это означает, что отсутствует свободный ход. Если авто не сдвинулось с места даже при полностью отпущенной педали, значит ее ход превышает норму. ПС должна находиться на одном уровне с педалью тормоза. В этом случае ее полный ход будет находится в пределах 125-135 мм. Возможны колебания до 160 мм.

При регулировке следует ослабить первую регулировочную контргайку тросика, расположенную в отсеке двигателя на кронштейне.

Путем подкручивания второй контргайки регулируется расстояние и ход ПС. Таким образом, достигается нужный результат. После завершения процедуры затягивается первая контргайка.

Если отрегулировать так, что педаль тормоза будет находится выше ПС, то схватывание будет едва педаль оторвется от пола. Если ниже — схватываться будет почти у самого конца. При слишком высоко расположенной ПС быстрее изнашивается корзина. Идеальный вариант — педаль тормоза и сцепления должны находиться на одном уровне.

Для того, чтобы продлить срок службы любого механизма, следует аккуратно пользоваться. Не стоит постоянно держать ногу на ПС, лучше поставить ее слева на полу. При каждом техосмотре Лада Приора рекомендуется контролировать свободный ход ПС и четкость переключения передач и при необходимости выполнять регулировку.

Регулировка сцепления на Лада Приора —

Основные признаки неисправности сцепления – уменьшение хода и заедание педали сцепления, посторонние щелчки, плохая тяга автомобиля или нечеткое переключение передач из-за неполного выключения сцепления. Все эти неисправности указывают на то, что необходима периодическая регулировка сцепления. Приора, как и все автомобили ВАЗ, нуждается в таком обслуживании.

Видео регулировки сцепления на Приоре.

Комплектующие автомобилей отечественного производства достаточно быстро приходят в негодность, и многие автомобилисты наших машин уже давно свыклись с этой мыслью. Кроме этого стоит учесть и стиль вождения, а также качество дорог, по которым чаще всего приходится ездить. Впрочем, детали все равно не вечные, и некоторые из них приходится менять, либо регулировать элементы механизмов. К одному из «ненадежных» и «капризных» элементов авто Лада Приора относится механизм сцепления двигателя с коробкой переключения передач. Основные признаки неисправности сцепления – уменьшение хода и заедание педали сцепления, посторонние щелчки, плохая тяга автомобиля или нечеткое переключение передач из-за неполного выключения сцепления. Все эти неисправности указывают на то, что необходима периодическая регулировка сцепления. Приора, как и все автомобили ВАЗ, нуждается в таком обслуживании

Ни для кого не секрет, что немаловажно иметь исправное сцепление на машине: от этого зависит безопасность и предсказуемость на дорогах. Неправильное натяжение троса заставит педаль болтаться без дела, а в самом устройстве будет наблюдаться повышенный износ фрикционных накладок ведомого диска из-за дополнительного трения о маховик коленвала

Скорость существенно снизится из-за потери крутящего момента, переключать передачи также будет проблемно с заедающей педалью и не полностью выключенным сцеплением. Регулировка механизма может включать в себя как настройку тросика сцепного устройства, так и его полную замену вкупе с датчиком и втулкой. Ниже будет рассмотрено следующее: Как делать регулировку сцепление на Приоре методом изменения зазора от троса до регулировочного винта.

Замена троса привода сцепления.

Устройство сцепления в так называемом разболтанном состоянии вызывает ряд проблем: щелчки и ослабление педали, недостаточная сцепка ведомого диска с маховиком коленвала и другие неприятности, о чем уже говорилось выше. Работа по регулировке сцепления на Приоре не займет много времени, плюс она довольно проста, и сделать это сможет каждый автолюбитель в собственном гараже. Загоняем машину на яму. Чтобы она не болталась туда-сюда, фиксируем противооткатными упорами. Открываем капот автомобиля, смотрим на пространство слева от аккумулятора, где располагается вилка сцепления вместе с тросиком. Именно этот трос и предстоит настраивать. При помощи обычной линейки требуется замерить расстояние от основания троса сцепления до регулировочного винта. Для рассматриваемой машины этот отрезок должен быть равен 27 мм. Основное условие, которое нужно выполнить – это 100% точность измерений. Отклонения в большую или меньшую сторону (25 или 28 мм) не приведут к положительным результатам. Итак, тросик ставится обратно в вилку выключения сцепления, затем педаль сцепления несколько раз выжимается. Работать лучше с напарником, так дело пойдет гораздо быстрее. Если педаль продолжает щелкать, регулировку можно выполнить еще раз. Главное, чего следует добиваться – это плавного хода педали, без заеданий и щелканья. Однако не всегда исправить ситуацию со сцеплением можно только настройкой тросика. Если есть обрыв запчасти или наблюдается тугое действие в кожухе, то требуется заменить трос сцепления и, по необходимости, другие составляющие механизма.

Как проверить сцепление на машине

Для детальной диагностики элементов системы сцепления необходимо дополнительное оборудование и зачастую их демонтаж. Однако перед тем как перейти к этим сложным процедурам можно просто и достаточно эффективно проверить сцепление и убедиться, в том, что оно вышло из строя или нет не снимая коробки. Для этого существует четыре несложных способа.

Проверка на 4 скорости

Для автомобилей с механической трансмиссией существует один простой метод, с помощью которого можно убедиться, что сцепление МКПП частично вышло из строя. Достаточно показаний штатных спидометра и тахометра автомобиля, расположенных на приборной панели.

Перед проверкой необходимо найти ровный участок дороги с гладким покрытием длиной около одного километра. По ней нужно будет проехаться на машине. Алгоритм проверки буксует ли сцепление следующий:

• разогнаться на автомобиле до четвертой передачи и скорости около 60 км/ч;
• после этого прекратить разгон, убрать ногу с педали газа и дать машине сбавлять обороты;
• когда машина начнет «захлебываться», или приблизительно на скорости 40 км/ч резко дать газу;
• в момент разгона необходимо внимательно следить за показаниями спидометра и тахометра.

При исправном сцеплении стрелки двух указанных приборов будут двигаться вправо синхронно. То есть, с увеличением оборотов двигателя будет увеличиваться и скорость автомобиля, инерционность будет минимальна и обусловлена лишь техническими характеристиками двигателя (его мощностью и массой машины).

В случае, если диски сцепления значительно изношены, то в момент нажатия на педаль газа будет иметь место резкое увеличение оборотов двигателя и его мощности, которая, однако, не будет передаваться на колеса. Это означает, что скорость будет повышаться очень медленно. Это будет выражается в том, что стрелки спидометра и тахометра двигаются вправо не синхронно. Кроме этого, в момент резкого увеличения оборотов мотора из него будет слышен свист.

Проверка на ручном тормозе

Представленный метод проверки можно выполнять лишь в случае, если должным образом отрегулирован ручной (стояночный) тормоз. Он должен быть хорошо настроен и четко фиксировать задние колеса. Алгоритм проверки состояния сцепления будет следующим:

• установить машину на ручной тормоз;
• запустить двигатель;
• нажать педаль сцепления и включить третью или четвертую передачу;
• попытаться тронуться, то есть, нажать педаль газа и отпустить педаль сцепления.

Если при этом двигатель дернется и заглохнет — значит, со сцеплением все в порядке. Если же двигатель будет работать, то налицо износ дисков сцепления. Диски восстановлению не подлежат и необходима либо регулировка их положения либо полная замена всего комплекта.

Внешние признаки

Об исправности сцепления также косвенно можно судить и просто при движении автомобиля, в частности, в гору или под нагрузкой. Если сцепление пробуксовывает, то велика вероятность появления запаха гари в салоне, который будет исходит от корзины сцепления. Другой косвенный признак — потеря динамических характеристик машины при разгоне и/или при движении вгору.

Сцепление «ведет»

Как указывалось выше, выражение «ведет» означает, что ведущий и ведомый диски сцепления не расходятся полностью при выжимании педали. Как правило, это сопровождается проблемами при включении/переключении передач в МКПП. Параллельно из коробки передач слышатся неприятные скрипящие звуки и скрежет. Проверка сцепления в данном случае будет выполняться по следующему алгоритму:

• запустить двигатель и дать ему работать на холостых оборотах;
• полностью выжать педаль сцепления;
• включить первую передачу.

Если рычаг включения передач без проблем устанавливается в соответствующее посадочное место, процедура не занимает много усилий и не сопровождается скрежетом — значит, сцепление не «ведет». В противном случае имеет место ситуация, когда диск не отцепляется от маховика, что приводит к описанным выше проблемам

Обратите внимание, что такая поломка может привести к полному выходу из строя не только сцепления, но и привести к неисправности коробки передач. Устранить описанную поломку можно прокачкой гидравлики либо регулировкой педали сцепления

Устройство в Priora троса сцепления

Дабы привод работал исправно и стабильно сердечник (тросик) находится внутри специального кожуха, полностью неподвижно закрепленного. Как говорилось выше, один конец тросика закреплен у вилки сцепления, как вы понимаете, на коробке передач, а 2-ой конец находится в салоне у педали. Каждый из концов оснащен крепежным устройством. Концы друг от друга сильно отличаются, и как-либо перепутать их попросту нельзя. Еще есть муфта из резины, она устанавливается в кузове в отверстие, где тросик переходит в отсек, где располагается мотор, из автомобильного салона.

Итак, устройство состоит из следующих элементов:

• В двойном экземпляре крепеж для кожуха.
• Тросик сцепления.
• Крепежный элемент для вилки.
• Для педали специальная петля.
• Кожух из резины, для защиты салонного отверстия.

Как вы уже поняли, сердечник находится внутри жесткой оболочки, там он передвигается под воздействием возвратных пружин и собственно педали. Благодаря этому и осуществляется его стабильная работа.

Инструкция по замене троса сцепления

Какое лучше поставить сцепление на Ладе Калине, Гранте или Приоре — зависит от финансовых возможностей.

Но для начала давайте разберемся с тем, как лучше произвести замену троса на этих авто:

1. Сначала нужно выкрутить гайку тросика кронштейна, установленную под панелью приборов авто. Гайка выкручивается с помощью ключа на 8, после чего демонтируется упор с кронштейна.
2. Далее, следует отсоединить стопорную скобу, установленную на так называемом пальце, затем отсоединяется сам корпус устройства компенсации, для этого воспользуйтесь отверткой. Также нужно снять пластиковую втулку с пальца педали. Произведите визуальную диагностику устройства на предмет механических повреждений или износа. Если они имеются, то втулку нужно поменять, заранее обработав ее солидолом.
3. Теперь необходимо демонтировать уплотнитель тросика, установленный в отверстии щитка (как видно по фото, он находится в подкапотном пространстве Лады Гранты или Калины). Наконечник тросика следует потянуть по ходу его передвижения, после чего он извлекается из паза на вилке.
4. С помощью ключа на 17 нужно выкрутить гайку, которая крепит наконечник тросика к кронштейну на КПП. Используйте еще один гаечный ключ для того, чтобы не допустить проворачивание наконечника элемента.
5. Теперь нужно демонтировать наконечник троса, затем сам элемент нужно извлечь из отверстия. Трос можно полностью демонтировать.
6. После этих действий можно приступить к монтажу нового устройства. Для правильной установки элемент для начала нужно пропустить в отверстие щитка. Устройство компенсации износа на Ладе Гранте или Калине необходимо зафиксировать на пальце, заранее обработав саму втулку устройства смазочным материалом.
7. Вам необходимо закрепить трос на педали и установить ранее извлеченное уплотнение. Также произведите монтаж наконечника элемента в кронштейн трансмиссии, полностью закрепите фиксирующую гаечку. Не забудьте навинтить поводок. Монтаж нового элемента должен быть произведен путем перемещения нижнего наконечника вперед до конца. Сам наконечник должен удерживаться в таком положении, в это время нужно правильно замерять расстояние, о котором мы говорили вначале статьи, между поводком и вилкой. Путем вращения поводка следует выбрать оптимальное значение.
8. Непосредственно перед монтажом поводка, его также необходимо будет смазать. В частности, речь идет конкретно о плоскости, контактирующей с вилкой.
9. Завершающим этапом будет выжимание педали до конца несколько раз Сделав это, вам опять необходимо будет замерить расстояние между вилкой и поводком. Если оно составляет больше или меньше 2.7 см, то следует произвести его регулировку.

Запрос вернул пустой результат.

Как снять тросик сцепления приора

Подборка видео, практические советы про замена троса сцепления на ваз приора – заходите, у нас стало еще удобнее. уроки для ремонта и обслуживания автомобиля своими силами. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. инструкцию прилогаю.

Категория: Ремонт авто инструкция

Смех в теме: Он:”Сделай бутерброд”. Она делает. Он съедает. Он:”А можно еще?” Она:”Нет. Это была демо-версия заботливой женщины. Лицензию вы сможете приобрести после регистрации брака.”

Опубликовал Админ: по просьбе Адольфа

Ответ автовладельца: Из достоинств – огромный багажник

Никто не станет оспаривать существенную роль фрикционной муфты в работе трансмиссии автомобиля. Эффективность использования тяги силового агрегата и даже безопасность напрямую зависят от качества работы сцепления

Владельцам ВАЗ 2170 важно не только вовремя заменить компоненты для передачи крутящего момента, но и предельно корректно настроить систему управления ими

Особенности муфты Lada Priora

Любой автомобилист, интересующийся, как отрегулировать сцепление на Приоре, должен знать о наличии функции авторегулировки троса привода. То есть, вазовские конструкторы позаботились о владельце и избавили его от необходимости постоянно настраивать механизм привода муфты в процессе эксплуатации. Такая же система храпового типа установлена на Калине , но как там, так и на Priora без периодической подстройки не обойтись. Данный фактор доказан практикой и страницами форумных обсуждений.

Как работает автоматический натяжитель троса?

В приводе выключения на ВАЗ 2170 зазоры отсутствуют как понятие, отсюда и название – беззазорное сцепление. Храповый механизм служит для компенсации рабочей длины троса по мере износа накладок ведомого диска

Для понимания процесса важно принять следующие данные:

• В ходе эксплуатации ведомый диск стирается, и его накладки становятся тоньше – вследствие этого выжимной подшипник и пружины корзины смещаются в сторону коробки передач.
• Соответственно вилка в месте крепления троса перемещается в сторону радиатора.
• Пружина, расположенная на втулке регулировочного механизма, в это время сжимается и поджимает фиксаторы наконечника троса.
• В результате наконечник вытягивается из поводка, за счет чего и компенсируется износ накладок диска.

Как поменять трос сцепления на Приоре видео

На всех автомобилях производства российской автомобилестроительной компании АвтоВАЗ, в том числе и на популярнейшей в нашей стране модели Лада Приора сцепление в действие приводится благодаря такому механизму, как трос сцепления. Данный специальный механизм является очень важным в системе управления авто и иногда его называют муфтой. Тем автовладельцам, которые предпочитают своевременно и своими руками осуществлять замену и ремонт в машине, будет интересно изучить данный материал, в котором мы расскажем, про данное устройство и как осуществляется замена троса сцепления и другие нюансы.

О работе на lada priora троса сцепления

Изначально на легковых отечественных ВАЗах с системой заднего привода, сцепление включалось благодаря обыкновенной гидравлической системы. Принцип точно такой же, как и у тормозного привода: от основного цилиндра все давление подается на так называемый рабочий цилиндр.

Только современные автомобили, такие, к примеру, как рассматриваемая нами Лада Приора, получили систему переднего привода, специалисты автомобилестроительной компании отказались от такого принципа работы рассматриваемого устройства, что значительно облегчило обслуживание. В компании разработали надежную, и весьма простую систему включения автомобильного сцепления, с использованием тросика, теперь он главный во всей системе.

Тут применен принцип так сказать, коромысла, то есть, нажимая на нижнюю часть соответствующей педали, сидя в авто, ее рабочая часть, находящаяся вверху, проходя через шток (так называемое основание), непременно начинает уходить в совершенно иную сторону, плюс ко всему прочему в это время она тянет трос прямо и конечно же за собой.

2-ой конец троса находится на приводной вилке системы сцепления. Когда нажимается педаль, сцепление выключается, непосредственно давая, таким образом, возможность перекл./вкл. передачу.

Устройство в Priora троса сцепления

Дабы привод работал исправно и стабильно сердечник (тросик) находится внутри специального кожуха, полностью неподвижно закрепленного. Как говорилось выше, один конец тросика закреплен у вилки сцепления, как вы понимаете, на коробке передач, а 2-ой конец находится в салоне у педали. Каждый из концов оснащен крепежным устройством. Концы друг от друга сильно отличаются, и как-либо перепутать их попросту нельзя. Еще есть муфта из резины, она устанавливается в кузове в отверстие, где тросик переходит в отсек, где располагается мотор, из автомобильного салона.

8-клапанный двигатель

Как видно из картинки у 8-клапанного двигателя только один распределительный вал, который контролирует как систему впуска, так и систему выпуска.

Если более детально, то на каждый цилиндр приходится по 2 клапана, один открывается когда в цилиндр подаётся топливовоздушная смесь, а второй когда нужно избавиться от отработанных газов после сгорания смеси.

Распределительный вал имеет конусные выступы, которые именуются кулачками. При работе двигателя распределительный вал вращается, и кулачками в определённом порядке надавливает на клапана. Таким образом в каждом цилиндре он открывает либо впускной клапан либо выпускной.

Так как в двигателях, в основном, по 4 цилиндра, то мы получаем 4 х 2 = 8 клапанный двигатель. Конечно есть автомобили и по 6 и по 8 цилиндров, но также по 2 клапана на цилиндр, но такие двигатели встречаются крайне редко.

Плюсы

Простота. 8-клапанные двигатели по своей конструкции гораздо проще 16-клапанных. Простота эта (грубо говоря) заключается в том, что в таком двигателе всех деталей в 2 раза меньше, а соответственно ремонт и зап. части (такие как распредвалы, клапана, и всё с этим связанное) будут в 2 раза дешевле.

1. Нет гидрокомпенсаторов. Ещё одна упрощающая особенность «восьмиклопа». Соответственно механизм и регулировка движения клапанов будут так же проще и дешевле 16-клапанного аналога.
2. «Безвтыковые» поршни. В большинстве 8-клапанных двигателей установлены «безвтыковые» поршни. Это означает, что если у вас порвётся ремень ГРМ, то вы не попадёте на «капиталку» и у вас ничего «не загнёт». Вы просто установите новый ремень, выставите метки, и можете спокойно ехать дальше.
3. Неприхотливость. 8-клапанные двигатели менее требовательны к качеству масла и топлива. Да, можно залить полусинтетику и 92 бензин, но это уже как говорится — на любителя, или если позволит совесть

1. Габариты. Так как распределительный вал всего один, то и свободного места под капотом становится больше.

Минусы

1. Мощность. В «восьмиклопе» 2 клапана на цилиндр, поэтому двигателю приходится больше стараться, чтобы производить процессы впуска и выпуска.
2. Расход топлива. Всё так же, по причине меньшего количества клапанов по сравнению с «шестнарём» двигателю сложнее проталкивать отработанные газы. Ведь через один клапан их вытолкнуть сложнее чем через два.
3. Шумность. Если поставить рядом «шестнарь» и «восьмиклоп», то «шестнарь» вы вряд ли услышите на фоне 8-клапанного двигателя. Связано это с тем, что из-за механических толкателей и отсутствия гидрокомпенсаторов клапана и зазоры нужно регулярно регулировать, так как имеют место выработки на толкателях.

Регулировки и сервис сцепления автомобиля Лада Гранта, Калина

На автомобилях Лада Гранта/Калина установлено однодисковое сцепление сухого типа с центральной нажимной пружиной. Привод выключения сцепления — тросовый, беззазорный, с механизмом автоматической регулировки длины троса. Сцепление состоит из корзины (нажимного диска в сборе) и ведомого диска. Корзина представляет собой стальной кожух, в который установлены нажимная пружина и нажимной диск.

Нажимной диск закреплен в кожухе на трех парах упругих пластин. Со стороны кожуха диск поджимается нажимной пружиной диафрагменного типа.

Корзина сцепления Лада Калина/Гранта ВАЗ-2190 прикреплена шестью болтами к маховику и закрыта алюминиевым картером. Между нажимным диском и маховиком установлен ведомый диск.

К двум сторонам ведомого диска приклепаны фрикционные накладки. Для гашения крутильных колебаний в момент включения сцепления в ведомый диск встроен демпфер с шестью цилиндрическими пружинами. Ступица ведомого диска входит в шлицевое зацепление с первичным валом коробки передач.

Педаль сцепления подвешена на оси и крепится к кузову через кронштейн. Верхняя часть педали выполнена как двуплечий рычаг. На конце рычага выполнен палец, к которому присоединен трос привода выключения сцепления.

Соединение выполнено через специальный храповый механизм, регулирующий длину троса. Поэтому в процессе эксплуатации автомобиля не требуется регулярно проверять и регулировать рабочий ход педали. Этот механизм также обеспечивает отсутствие зазора в приводе выключения сцепления.

Рис.20. Трос привода выключения сцепления Лада Калина/Гранта ВАЗ-2190

1 — пружинная фиксирующая скоба; 2 — механизм автоматической регулировки длины троса; 3 — кронштейн оболочки троса; 4 — резиновый чехол; 5 — оболочка троса; 6 — гофрированный чехол нижнего конца троса; 7 — резьбовой (нижний) наконечник троса

Трос проложен в металлической оболочке с полиэтиленовым покрытием. Верхний торец оболочки имеет кронштейн, которым крепится к педальному узлу.

Вертикальная поверхность кронштейна одновременно служит ограничителем хода педали. На нее установлена резиновая пластина. Нижней торец оболочки троса закреплен в кронштейне, установленном на картере коробки передач.

Нижний конец троса закрыт резиновым гофрированным чехлом. Трос соединен с рычагом вилки выключения сцепления Лада Гранта/Калина через пластмассовый поводок, навинченный на резьбовой наконечник троса.

Вилка выключения сцепления поворачивается в двух втулках. Верхняя втулка — пластмассовая, съемная, а нижняя — бронзовая, запрессованная в картер сцепления. При повороте вилки усилие передается на лепестки нажимной пружины через радиально-упорный шариковый подшипник (выжимной подшипник).

Подшипник надет на муфту выключения сцепления, через которую он контактирует с вилкой. Постоянное зацепление вилки и муфты обеспечивает пружина п-образной формы.

Благодаря отсутствию зазора в приводе выключения сцепления обеспечивается постоянное прижатие муфты к лепесткам нажимной пружины, при этом выжимной подшипник непрерывно работает. В подшипник заложена смазка на весь срок его службы.

Муфта выключения сцепления перемещается по направляющей втулке, надетой на первичный вал коробки передач и прикрепленной к картеру сцепления тремя болтами.

В процессе эксплуатации накладки ведомого диска сцепления Лада Калина/Гранта ВАЗ-2190 изнашиваются. Для компенсации этого износа в привод встроен механизм автоматической регулировки длины троса.

По мере износа накладок рычаг вилки, поворачиваясь, натягивает трос. При этом сжимается пружина, расположенная во втулке механизма регулировки и поджимающая фиксаторы зубчатого наконечника троса.

Фиксаторы освобождают наконечник, в результате чего он свободно вытягивается из поводка троса, компенсируя износ накладок диска. При нажатии педали сцепления верхний поводок смещается вверх.

При этом фиксаторы обжимают зубчатый наконечник троса, не давая ему выдвигаться из корпуса механизма регулировки.

Рис.21. Сцепление Лада Гранта/Калина

1 — направляющая втулка выжимного подшипника; 2 — первичный вал коробки передач; 3 — поводок троса; 4 — вилка выключения сцепления; 5 — втулка оси вилки; 6 — нажимной диск в сборе (корзина); 7 — ведомый диск; 8 — маховик; 9 педаль; 10 механизм автоматической регулировки длинны троса; 13 — муфта (выжимной подшипник); 15 — кронштейн установленный на картере коробки передач; 14 — нижний наконечник оболочки троса; А — расстояние смещения наводка, проверяемое при установке троса (27 мм)

Регулировка сцепления

Заменить тросик – это еще не вся работа. Потребуется также отрегулировать педаль сцепления. Данный этап не особо сложен и легко выполняется в одиночку.

Сначала проверьте, стоит ли автомобиль на ручном тормозе, далее отключите от аккумулятора минусовый провод. Теперь необходимо выяснить, насколько велик ход педали. Удобнее всего это делать обычной линейкой. Поставьте ее в непосредственной близости от регулируемого узла (строго горизонтально) и посмотрите, насколько рычаг отстает. Если результат будет не более 13 см, то все в порядке, в противном случае без корректировки обойтись не получится.

Регулировка производится ранее упомянутыми гайками, находящимися на конце тросика со стороны капота. Расположенную выше отвинчивают максимально, а вторую ведут за ней, пока промежуток между педалью и основанием не составит примерно 12-13 сантиметров.

Затем сцепление несколько раз нажимают до упора и опять измеряют зазор. Когда его величина осталась неизменной, верните контргайку к регулировочной и затяните.

По завершении работ остается проверить, насколько хорошо отремонтированный узел функционирует. Для этого заведите двигатель и медленно трогайтесь с места. Покатайтесь немного, переключая передачи и нажимая педаль. Если все нормально, то можете выезжать на дорогу.

Источники

• ladaprofi.ru/vaz-2110/kak-pravilno-pomenyat-trosik-stsepleniya-na-vaz-2110.html
• avtozam.com/vaz/2110/menyaem-trosik-stsepleniya/
• luxvaz.ru/vaz-2110/58-zamena-trosika-scepleniya.html
• drive2.ru/l/479166618702709095/

Как определить неправильную регулировку муфты

Как говорят водители, сцепление может быть в двух неправильных положениях.

1. Слабым.
2. Перетянутым.

Что это значит? Когда сцепление «слабое», это значит, что выжимной подшипник не полностью надавливает на «лепестки» ведущего диска. Значит, разделение их затруднено. Соответственно будет звучать неприятный скрежет коробки. Включить передачу станет очень сложно. Появляется риск разбивания шестерен валов коробки. Когда муфта перетянута, картинка несколько другая, передача включается отлично, никаких затруднений не возникает. Но! При больших нагрузках диски начинают «проскакивать». То есть двигатель ревёт вовсю, а машина не набирает положенной скорости. Появляется запах горелого фрикционного материала. Это значит, что трос натянут слишком сильно и нарушено сцепление между дисками.

Внимание! Оба варианта неправильной регулировки приводят к поломкам, и дорогостоящему ремонту впоследствии. Поэтому при малейших признаках нарушения, необходимо качественно регулировать привод муфты
