Меняем задние тормозные колодки на Митсубиси Лансер 9

Какие диски лучше и что выбрать

На рынке представлен большой выбор тормозных дисков, какие лучше выбрать и на что обратить внимание при покупке? Итак, диски различаются по следующим параметрам:

  • внешний диаметр;
  • толщина;
  • вес;
  • тип вентиляции.

У автомобиля Mitsubishi Lancer X параметры тормозных дисков следующие:

  • внешний диаметр — 276мм для передних дисков, 262мм — для задних;
  • толщина — номинальная от 25.5 до 27мм, менее 24.4 — запрещена эксплуатация;
  • вес — чем он меньше, тем, соответственно лучше, но это не самый важный параметр;
  • тип вентиляции — очень важен, дешевый тормозной диск не имеет сквозной вентиляции, дорогой же диск, как правило, перфорированный, за счет чего достигается быстрое охлаждение дисков даже при затяжных и экстренных торможениях.

Тормозная система в автомобилях Mitsubishi Lancer X по большей степени унифицирована между собой (версии с ДВС 1.5, 1.6, 1.8, 2.0), по крайней мере это касается тормозных дисков.

Также прилагаем проверенный список производителей передних тормозных дисков на Lancer 10:

  • Тормозные диски «Легендарные Брембо» (Brembo) (артикул — 09.B647.10 цена — от 2500р);
  • Тормозные диски Bosch (артикул — 0 986 479 783 цена — от 2800р);
  • Тормозные диски NK (артикул — 313057 цена — от 1600р);
  • Тормозные диски Otto Zimmermann (артикул — 380.2170.20 цена — от 4000р);
  • Тормозные диски Otto Zimmermann с перфорацией (артикул — 380.2170.52 цена — от 6500р);
  • Тормозные диски TRW (артикул — DF4933 цена — от 2700р).
  • Тормозные диски Mitsubishi Original (артикул — 4615A115 (передние), 4615A119 (задние) цена — от 2600р).

Замена передних тормозных колодок на автомобиле Mitsubishi Lancer 9 (Мицубиси Лансер 9)

Сразу себя спрашиваем – когда в последний раз проверяли состояние или проводили замену передних тормозных колодок? Затрудняетесь ответить? Если да, тогда придётся снимать колесо и осматривать состояние колодок самостоятельно.

Нет, ну, если при торможении уже слышен характерный писк и скрежет в районе передних колёс, то тогда можно сильно и не заморачиваться с проверкой. А сразу ехать в автомагазин за колодками. В противном случае, лучше лишний раз посмотреть, как обстоят дела.

Поэтому напомню, что тормозные колодки подлежат замене в таких случаях: износе накладок колодок до толщины 2-3 мм, при наличии глубоких задирав, сколов и трещин на рабочей поверхности колодки, при отслаивании накладки от металлического основания колодки. Ну как проверили? Если результат проверки не утешительный, то тогда читаем статью дальше.

Инструмент. Основной инструмент, который Вам понадобится для самостоятельной замены передних тормозных колодок на Mitsubishi Lancer 9 (Мицубиси Лансер 9) – домкрат, баллонный ключ, большая отвёртка или монтажная лопатка, накидной или торцовый ключ на 14, струбцина или раздвижные пассатижи (зачем последние девайсы будет ясно при дальнейшем чтении статьи).

Запчасти. Какие тормозные колодки посоветовать на девятый Лансер? Довольно трудный и провокационный вопрос, так как ассортимент колодок, представленных на авторынке, довольно широк. И все они, по большей части, довольно хорошего качества.

Лучше, конечно же, выбирать из известных и проверенных временем марок. Так, например, кто-то считает, что лучше тормозных колодок  Nisshindo для Митцубиси Лансер – нет. И с ним, трудно не согласиться. Кто-то будет хвалить, и рекомендовать колодки от Brembo.

Я считаю, что эти колодки – прекрасный выбор. Но, свой выбор я остановил на передних тормозных колодках – Hi-Q (Корея). Перечислю их основные достоинства – не пищат, не рассыпаются, тормозной диск “не кушают”, цена “не кусается” и выхаживают порядка 40 000 км.

Что ещё надо для полного счастья? Но, это моё мнение и я его ни кому не навязываю. Выбор всегда за Вами.

Это важно! Так как, если направляющие пальцы суппорта “забывать” смазывать или использовать для этих целей не специализированную смазку, то это напрямую повлияет на срок службы суппорта, колодок и дисков. Это правда. Лучше не проверяйте, а поверьте на слово)))

Лучше не проверяйте, а поверьте на слово))).

Поэтому, во время замены колодок, советую держать под рукой антикоррозионную изоляционную смазку для тормозных систем – Bosch Superfit (фото 1).

И теперь, самое главное – детальное описание замены передних тормозных колодок на автомобиле Mitsubishi Lancer 9 (Мицубиси Лансер 9):

Домкратом поднимаем машину. Снимаем колесо. Торцовым или накидным ключом на 14 откручиваем крепёжный болт нижнего направляющего пальца (фото 3). И поднимаем суппорт вверх.

Снимаем старые колодки. При необходимости чистим посадочные места колодок на направляющей суппорта (фото 4). Устанавливаем новые колодки.

Обращаем внимание на состояние пыльников направляющих пальцев. Потерявшие эластичность, треснутые или порванные пыльники следует заменить. Вытаскиваем направляющие пальцы суппорта

Вытаскиваем направляющие пальцы суппорта.

Верхний палец вытаскиваем вместе с суппортом (откручивать крепёжный болт не надо). Очищаем пальцы от старой смазки и сразу наносим новую. Фотографии 5 и 6. Устанавливаем на место.

Проверяем подвижность пальцев в направляющей суппорта.

Дальше, необходимо вдавить цилиндр (поршень) суппорта. Если этого не сделать, суппорт на новые колодки одеть, не получиться. Можно, попробовать, вдавить цилиндр руками и, заодно, проверить силу и крепкость своих пальцев))). Но, лучше для этих целей использовать специальное приспособление для вдавливания поршня суппорта (фото 7).

И окончательно затянуть колёсные гайки.

Аналогично меняем тормозные колодки с другой стороны. После чего, проверяем уровень тормозной жидкости в бачке главного тормозного цилиндра (фото 9).

Уровень жидкости должен быть на метке “МАХ” или немного ниже. При необходимости, доливаем жидкость или отбираем лишнюю (например, медицинским шприцом).

Перед началом движения не забываем несколько раз нажать на педаль тормоза, это необходимо сделать для установки тормозных колодок в рабочее положение.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Замена передних тормозных дисков Lancer 10

В этом отношении особенного внимания заслуживает замена передних тормозных дисков Lancer 10, ведь именно на ведущей оси эти элементы являются основными. Задние являются, скорее, вспомогательными, и их назначение состоит, в первую очередь, в удержании машины в равновесии при экстренном торможении. Поэтому в этом вопросе с передними экономия неуместна.

Отметим лишь, что российские марки стали всегда считалась одними из лучших в мире, поэтому и качество дисков, из них изготовленных, тоже на уровне мировых стандартов. При этом стоимость отечественных деталей ниже, чем оригинальных.

Замена задних тормозных колодок

Каталожные номера задних тормозных колодок:

  • Mitsubishi MZ690350 — оригинальные тормозные колодки
  • Mitsubishi 4605A336 — оригинальные тормозные колодки
  • Nisshinbo PF-3502 — очень качественный аналог (не скрипят, проверено)
  • Textar 2401401 — хороший аналог
  • Больше информации о тормозных дисках и колодках.

Приступим к замене задних тормозных колодок

1. Первым делом поднимаем машину домкратом и снимаем колесо:

2. Далее необходимо с помощью ключа на 14 открутить два направляющих. Желательно использовать накидной ключ, чтобы не сорвать грани, т.к. из-за соли и грязи придется приложить не мало усилий, чтобы открутить их

3. Если направляющие сильно прикипели, желательно побрызгать их WD’шкой и подложить под задний продольный рычаг доски или подпереть дополнительным домкратом:

4. Срываем сначала нижний палец:

…но полностью не вытаскиваем, поскольку необходимо открутить еще и верхний палец.

5. К верхнему пальцу можно подобраться только с рожковым ключом, поскольку мешает тормозной шланг. Поэтому можно прибегнуть к помощи такого инструмента.

6. Выкрутить полностью верхний палец не удастся, т.к. он упирается в тормозной шланг

Кстати, обращаю ваше внимание, что верхний палец можно вообще не трогать, для этого достаточно поднять суппорт наверх…

7. И извлечь тормозную колодку, прилегающую к внутренней стороне тормозного диска

8. Однако, если вы хотите извлечь суппорт и смазать направляющие, откручивать верхний палец скорее всего придется, поскольку вытащить верхний направляющий из пазов будет мешать задняя пружина.

9. Вытащили суппорт и аккуратно положили его на тормозной диск. Будьте осторожные, не повредите тормозной шланг. Для избежания случая опрокидывания желательно надежно закрепить его с помощью каких-нибудь подручных средств.

10. Вытаскиваем наружную тормозную колодку, подперев ее плоской отверткой.

11. Теперь необходимо вдавить тормозной цилиндр обратно, поскольку новая толщина колодок не позволит пролезть суппорту в тормозной диск. Для этого открываем расширительный бачок с тормозной жидкостью и вдавливаем цилиндр внутрь с помощью какого нибудь длинного и широкого гаечного ключа, приложив его серединой к тормозному цилиндру и обеими руками держась за края ключа вдавливаем его внутрь. При исправном и не закисшим цилиндром, он медленными движениями пойдет внутрь. Если его вдавить никак не получается, то это говорит о плохом функционировании тормозного цилиндра и это чревато вечно зажатыми тормозными колодками, в следствие чего появится повышенный расход бензина, быстрый износ колодок и тормозного диска. Не говоря уже о том, что они будут постоянно перегреваться. Но такое бывает только при поврежденном пыльнике тормозного цилиндра, поэтому придется покупать ремкомплект заднего суппорта и перебирать его, но это уже отдельная тема.

12. Переставляем со старых тормозных колодок на новые противоскрипные пластины. И устанавливаем внешнюю тормозную колодку в суппорт. При покупке неоригинальных колодок можно столкнуться с трудностями установки, т.к. на внешней тормозной колодке могут отличаться буртики по толщине, поэтому прибегаем к помощи инструмента:

13. Перед установкой внутренней тормозной колодки, достаем металлические направляющие колодок и очищаем их от грязи с помощью отвертки или ножа.

14. Затем устанавливаем на место новую внутреннюю тормозную колодку, не забыв переставить со старой противоскрипные пластины.

15. Затем очищаем направляющие суппорта от старой смазки и наносим новую. Для этих целей лучше использовать высокотемпературную смазку, т.е. популярная смазка литол не подойдет, при нагреве она просто вытечет.

16. Собираем все в обратной последовательности.

После замены задних тормозных колодок садимся в машину, несколько раз нажимаем на педаль тормоза, пока она не станет твердой. После запуска двигателя необходимо вновь несколько раз понажимать на педаль тормоза, чтобы тормозные цилиндры полностью вышли из суппортов в рабочее положение и прижали колодки к тормозным дискам. Первые 500 км желательно проехать без резких торможений, пока колодки не притрутся к тормозным дискам.

В отчете использовались материалы автора «Bandit_r», за что ему большое спасибо!

Как заменить стабилизатор

Профессионал производит данную процедуру примерно за час, новичок может потратить больше времени, но сделать самостоятельно, не затрачивая финансы на услуги мастера. Не стоит затягивать гайки креплений слишком сильно, но и болтаться они не должны. Для того чтобы снять стойку на Лансер 9, нужно проделать следующие действия:

  • На штанге стабилизатора требуется открутить закрепляющую ее гайку.
  • После этого резиновую часть можно снять.
  • Стержень потребуется вытащить, можно будет снять и распорную втулку.

После того как старая стойка будет снята, требуется зачистить детали, убрать все загрязнения, новая устанавливается при помощи домкрата. Стержень нужно будет направить в отверстие, предусмотренное у стабилизатора. Собрать стойку требуется так же, как разбирали, только в обратном порядке.

Если есть графитовая смазка, ей рекомендуется смазать резьбу запчасти. Это поможет ей не закиснуть и при следующем ремонте конструкцию будет легче разобрать. Проверьте, правильно ли затянута гайка. До конца резьбы должно остаться около 22 мм, стоит использовать штангенциркуль.

Оригинальные тормозные колодки Митсубиси Лансер 9

Колодки тормозные передние для Lancer IX имеют оригинальный артикул — MR527675, MN102618 — прямой аналог Акебоно AN-650WK. Кроме таких, так же подходят и другие оригиналы с номерами: MZ690186, MZ690568 и MZ690187 — прямой аналог Адвикс SN889. Колодки под номерами: MZ690348, MZ690350 — прямой аналог Текстар 2358401.

Задние тормозные колодки Лансер 9 имеют оригинальные номера: MN116929, 4605A336, 4605A337, MR955068.

Тормозные колодки ручника на Лансер 9 состоят из двух фрикционов барабанного типа, их заводские номера: MN186303, MN102635, MR391631, MB950212.

При подборе тормозных колодок учтите, что на полу изношенный диск не рекомендуется ставить жесткие колодки, это может вызвать перегрев и деформацию диска при частом интенсивном торможении.

Размеры тормозных колодок для Лансер 9

За весь период производства Mitsubishi Lancer IX, тормозная система не претерпела конструкционных изменений, спереди и сзади устанавливаются дисковые тормозные колодки. Для стояночного тормоза используются барабанные колодки.

Размер дисковых колодок

НаименованиеДлиннаВысотаТолщина
Передние колодки144,9 мм55 мм15,7 мм
Задние колодки105,839,515,3

Размер барабанных колодок ручного тормоза

НаименованиеДиаметрШиринаТолщина
Колодки стояночного тормоза168 мм30 мм6 мм

Цены на качественные аналоги тормозных колодок для Mitsubishi Lancer IX

Наилучшая репутация у продукции компании Nisshinbo. Передние тормозные колодки этой фирмы имеют артикул PF 3548 — цена 1600 руб., задние — PF 3502 — цена 1300 руб. Они не скрипят, не создают бороздок на тормозном диске, как это делают более жесткие оригинальные, и ходят в среднем 20-40 тыс. км. пробега, в зависимости от стиля вождения.

Единственный минус замеченный автовладельцами при эксплуатации данных колодок, так это ухудшение тормозных характеристик при сильном нагреве диска в жаркую погоду при интенсивном торможении.

Поставляемые как оригинальные для Митсубиси Лансер 9 колодки Akebono также заслуживают внимания и имеют большинство позитивных отзывов, они не пылятся, более устойчивые к перегреву, но более жесткие (индексы твердости “FF”). Передние колодки имеют артикул AN-650WK — цена 1500 руб., Задние дисковые колодки с артикулом AN-651WK — цена 1300 руб.

Передние и задние колодки фирмы Advics, тоже идут на конвейер Митсубиси но в меньших объемах. Использование керамических составляющих в фрикционном слое накладки позволяет не боятся перегрева колодок при сильно активном и частом торможении, но обладают меньшим коэффициентом трения при низких температурах (индексы “EF”). Артикул передних колодок: SN889 — цена 2500 руб., номер задних: SN895 — цена 1700 руб.

Третья по объемам поставок компания Textar так же предлагает свои заменители на рынке, по многочисленным отзывам колодки сильно пилятся и пачкают диск чёрным отработанным материалом фрикционов (индексы твердости “ЕЕ”). Больше подойдут для спокойной езды и как бюджетный вариант.

  • Передние колодки: Textar 2358401 — цена 1320 руб.
  • Задние колодки: Textar 2401401 — цена 1050 руб.

Стоит также упомянуть компанию Ferodo, тормозные колодки которой пользуются хорошим спросом и имеют массу позитивных отзывов по эксплуатации. Данные колодки соответствуют требуемому качеству оригинальных запчастей, имеют индексы твердости “EE” но при этом чрезмерно не пылятся и не скребут диск. Линейка “Premier” отличается наличием противоскрипных пластин в комплекте.

  • Передние колодки: FDB 1621 — цена 1850 руб.
  • Задние колодки: FDB 1839 — цена 940 руб.

Отличным сочетанием цена/качество может похвастаться продукция MK Kashiyama так же поставляющая свою продукцию на конвейер для Японских автомобилей.Запчасти производятся на заводах в Японии — в синей упаковке, а так же в Индонезии — колодки поставляются в желтых коробках. Индонезийские тормозные колодки отличаются более низким качеством из за использования устаревшего материала для фрикционных накладок, хотя идут под такими же артикулами:

  • Передние колодки: D6108 — цена 1400 руб.
  • Задние колодки: D6124 — цена 1010 руб.

Важно подчеркнуть что совершенных тормозных колодок не существует, а современные составы фрикционных накладок лишь обеспечивают компромисс между недостатками и достоинствами. Правильно подобрав качественные аналоги и избежав покупки контрафактной продукции можно немного сэкономить, при этом купленные колодки будут соответствовать качеству оригинала или даже превосходить его

Правильно подобрав качественные аналоги и избежав покупки контрафактной продукции можно немного сэкономить, при этом купленные колодки будут соответствовать качеству оригинала или даже превосходить его.

Замена задних накладок

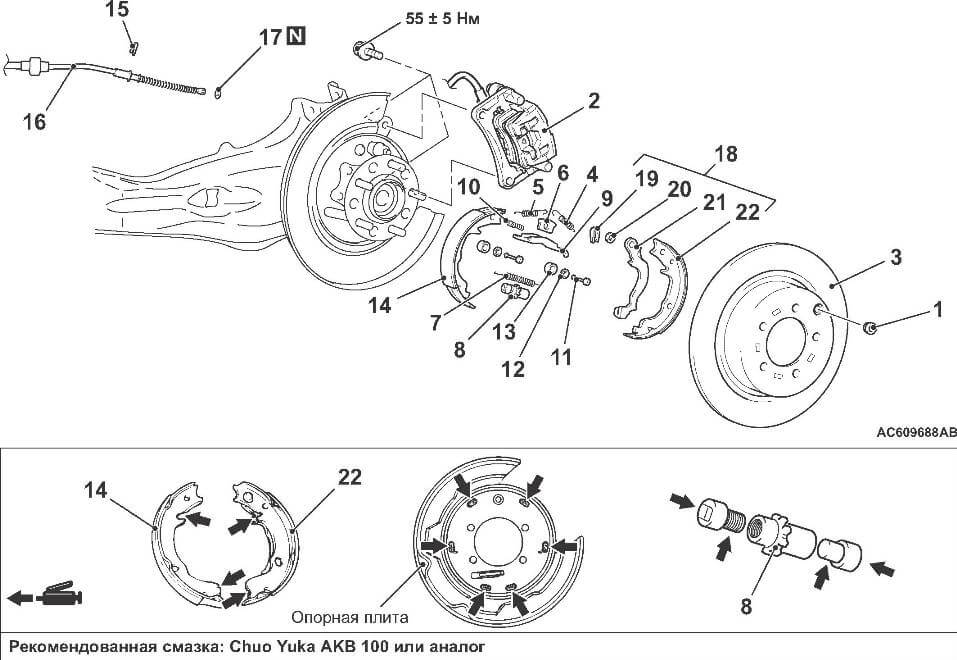

Устройство заднего тормоза Лансер

Осуществить замену накладок можно самостоятельно. Эта процедура совершенно несложна, много времени не занимает. Однако если у автовладельца нет навыков держания в руках гаечного ключа, работу лучше доверить специалистам автосервиса. Все действия, описанные на примере замены колодок одного из задних колёс, проводятся аналогично для всех колёс.

Что потребуется для осуществления процедуры

Для того чтобы грамотно провести замену тормозных накладок, нужно заблаговременно запастись всеми нужными инструментами.

  1. Домкрат или подъёмник.
  2. Баллонный ключ (колёсный).
  3. Головка на 14 с воротком.

Алгоритм действий при замене накладок

Вот как проводится самостоятельная замена:

  • домкрат ставится под порог автомобиля, ближе к задней части двери;
  • 5 гаек колеса ослабляются баллонным ключом, пока автомобиль не поднят;
  • автомобиль поднимается домкратом до тех пор, пока колесо не повиснет в воздухе;
  • гайки полностью снимаются с колеса;
  • колесо вынимается из-под машины и для повышения мер безопасности ставится под автомобиль.

Теперь нужно вооружиться головкой на 14 и воротком и открутить болт колодочного блока (суппорта), с задней стороны ступицы.

Далее:

  • теперь блок можно поднять наверх, чтобы открыть доступ к накладке;
  • вытащить верхнюю накладку, находящуюся внутри суппорта;

Как снять накладки тормозные Mitsubishi Lancer X

затем снять нижнюю колодку.

Тормоз Mitsubishi Lancer X

Остаётся поставить новые башмаки на место старых. Сложность, которая может возникнуть в процессе работы, подразумевает следующее. При вставлении новой накладки в суппорт возникнет трудность, связанная с тем, что толщина элемента больше старой. Утопив вглубь суппорта тормозной цилиндр, можно легко вдеть новую колодку. Утапливается цилиндр так: на него ставится старая накладка, затем головка с воротком и одной рукой держась за суппорт, другой надавливаем на вороток.

В процессе замены колодок, рекомендуется заодно проверить и функциональность стояночного тормоза. Передние башмаки заменяются по той же схеме, никаких особых отличий нет.

Купить накладки сегодня можно в любом магазине автозапчастей. Рекомендуется ставить оригинальные детали, однако можно обойтись и аналогами, не очень отличающимися по качеству исполнения от родных. А вот от дешёвых колодок производства Китай лучше сразу отказаться, так как видимая экономия средств окажется себе во вред.

Как вам статья?

Мне нравитсяНе нравится

Критерии выбора передних и задних тормозных колодок на Лансер 9

Приобретая оригинальные или рекомендуемые хорошие тормозные колодки существует риск купить брак или подделку. Для того, чтобы избежать такой ситуации, существует ряд критериев, которым должны соответствовать качественные расходники. Поэтому, прежде чем ставить на автомобиль колодки, необходимо проконтролировать:

  • Отсутствие сторонних вкраплений. Поверхность должна быть однородной как по цвету, так и на ощупь.
  • Трещины. Допускается наличие незначительного количества микротрещин, едва заметных при визуальном обзоре. Если же повреждение можно ощутить при касании рукой, то от приобретения такой колодки лучше отказаться.
  • В комплекте с фирменными колодка обязательно идет сертификат качества, гарантийный талон и инструкция по правильному монтажу.

Немаловажным при выборе колодок является их рабочая температура. Чем она выше, тем надежнее будет работать тормозная система. Поэтому при прочих равных факторах рекомендуется приобретать расходники с большим запасом температурной прочности.

Также при выборе колодок следует обратить на их износостойкость. Мягкие расходники слишком часто придется менять. Установка твердых колодок приведет к «съеданию» тормозного диска, а также может вызвать вибрацию при торможении.

Диагностика и ремонт тормозной системы Митсубиси Лансер

Тормозная система является важнейшим элементом автомобиля, надежная работа которой напрямую связана с безопасностью водителя, пассажиров и других участников движения. Поэтому своевременная и качественная диагностика тормозной системы и ее текущий ремонт гарантируют исправность и эффективность тормозов, обеспечивая уверенное и комфортное управление автомобилем.

Диагностика и ремонт тормозной системы Лансер 9 в основном заключается в проверке эффективности работы тормозов на специальном стенде, визуальном осмотре состояния отдельных узлов и деталей и их замене при необходимости. Также необходимо периодически контролировать уровень тормозной жидкости в бачке главного тормозного цилиндра и, при необходимости, корректировать его до установленного значения.

Замена тормозных колодок на Лансер 9

Плановая замена колодок на Митсубиси Лансер рекомендована производителем после пробега автомобиля более 45 тыс. км. Но при этом на износ тормозных колодок в большой степени влияет качество их изготовления, условия эксплуатации автомобиля и стиль вождения. Поэтому необходимость такой замены может возникнуть уже через 10-15 тыс. км пробега, а может не потребоваться и свыше 100 тыс. км.

В связи с этим мы рекомендуем проводить проверку износа тормозных колодок и внешнее состояния деталей тормозной системы каждые 15 тыс. км.

Также следует учитывать тот факт, что замена задних тормозных колодок обычно осуществляется гораздо реже (примерно в 2-3 раза), чем на передних колесах.

Это связано с тем, что при торможении основная часть нагрузки приходится на переднюю часть автомобиля.

Основные неисправности тормозной системы

Диагностика тормозной системы осуществляется во время прохождения каждого планового ТО автомобиля, а также при возникновении характерных признаков неисправности тормозов, к которым относится:

  • появление резкого скрипа и посторонних шумов в деталях тормозной системы;
  • биение рулевого колеса и повышенная вибрация автомобиля во время торможения;
  • «проваливание» (увеличение хода) педали тормоза при нажатии на нее;
  • слишком резкая или замедленная остановка автомобиля при торможении;
  • увод автомобиля в сторону от прямолинейного движения при нажатии на тормоз.

Диагностика тормозной системы в автосервисе

Данная процедура обычно начинается с диагностического стенда, на котором с помощью специальных датчиков и приборов осуществляют замеры эффективности работы тормоза каждого колеса, рабочее давление в системе и некоторые другие параметры. После этого автомобиль помещается на смотровую яму или подъемник, где проводится визуальный осмотр деталей тормозной системы. В ходе этого проверяется:

  1. отсутствие подтеков тормозной жидкости и следов коррозии на деталях тормозной системы;
  2. степень износа и состояние тормозных колодок передних и задних колес;
  3. состояние суппортов, в том числе их направляющих и резиновых пыльников и манжет рабочих тормозных цилиндров;
  4. состояние тормозных шлангов;
  5. износ и состояние тормозных дисков.

Мы рекомендуем проводить такие работы при каждой плановой замене колодок. При этом следует учитывать, что замена передних тормозных колодок на Лансер 9, также как задних, должна осуществляться одновременно на двух колесах одной оси автомобиля, независимо от их состояния и степени износа.

Важно! Обращаем ваше внимание, что на автомобилях Мицубиси Лансер старше трёх лет часто встречается следующая неисправность — подклинивание суппортов. Более подробно о проблеме неисправности суппортов и закисании направляющих читайте здесь

Восстановить тормозные диски быстро и качественно позволяет услуга — проточка дисков без снятия с автомобиля PRO-CUT.

Диагностику и ремонт тормозной системы Мицубиси Лансер можно выполнить и самостоятельно, но лучше сделать это в специализированном техническом центре, имеющем современное диагностическое оборудование и высококлассных специалистов по проведению таких видов работ.

Стоимость работ

Стоимость восстановления тормозного диска1000 руб
Стоимость восстановления тормозного диска с перфорацией1150 руб
Стоимость замены передних/задних тормозных колодок580/580 руб

Замена топливного фильтра на Лансер 9 своими руками: видео

Причиной замены топливного фильтра может быть плохой запуск двигателя, рывки при движении, падение мощности.

При загрязнении фильтра, топливо вместе с мусором будет попадать в систему сгорания и двигатель начнёт работать с перебоями.

Расположение фильтра

Топливный фильтр находится внутри топливного бака.

Замена фильтра производится из салона, для чего необходимо снять заднее сидение.

По регламенту его замена производится через каждые 60 тыс. пробега. Но из-за плохого качества топлива некоторые автомобилисты меняют фильтр намного раньше указанного срока.

Инструмент

Для замены фильтрующего элемента необходимо иметь:

  • плоскую отвёртку;
  • фигурную отвёртку;
  • узкогубцы;
  • набор накидных ключей;
  • набор головок;
  • нож.

В топливной системе двигателя создаётся высокое давление, поэтому перед заменой необходимо отключить питание бензонасоса, завести автомобиль и дождаться пока он заглохнет!

Алгоритм замены

Для замены фильтра необходимо:

Установить коробку передач в нейтральное положение и зажать ручной тормоз. Снять заднее сиденье и убрать шумоизоляцию, под ней будет люк бензобака.
Лючок топливного бака крепится на четырех саморезах.

С помощью фигурной отвёртки открутить 4 винта и снять крышку. Под крышкой расположен топливный насос, его нужно очистить от пыли и грязи с помощью компрессора, чтобы избежать попадания мусора в бак.
Отсоединить проводку от топливного насоса и запустить двигатель, чтобы сжечь топливо, которое осталось в топливной системе. Как только двигатель заглохнет, давление в системе упадёт и можно снимать топливные шланги с насоса. Отщелкиваем клеммную колодку.
Снимаем пластиковый наконечник. Ослабляем хомут и снимаем шланг.

Открутить крепление топливного насоса, предварительно обработав жидкостью «WD-40» (если необходимо), и снять прижимное кольцо. Защищаем шланги от попадания мусора и отворачиваем гайки крепления бензонасоса.
Вытащить из бака насос и слить с него топливо.
Отжать пластиковые фиксаторы и снять крышку насоса и пластиковую заглушку фильтра

При разборке нужно обратить внимание на состояние резинового кольца на заглушке и резинового упора под крышкой, при необходимости заменить. Отжимаем отверткой фиксаторы и снимаем крышку.
Отсоединить колоду проводов от насоса и вытащить его из модуля

Для снятия колодки поддеваем отверткой пластиковый фиксатор.
Снять фильтр грубой чистки, поддевая ножом шайбу. С помощью ножа снимаем шайбу-фиксатор.
Извлечь минусовой провод и снять жгут проводов с корпуса насоса. Нажимаем на фиксатор и отсоединяем провод.
Заменить фильтр тонкой чистки, замена производится вместе с корпусом. На фильтрах расположены пластиковые направляющие, служащие для прижатия кольца. На некоторых моделях они не совпадают с расположением пазов прижимного кольца. Чтобы они не мешали, их необходимо срезать с помощью ножа. Фильтр плотно прижимается кольцом и затягивается гайками, фиксаторы на нём необязательны. На фото стрелочками показаны фиксаторы, которые необходимо обрезать.
Чтобы сеточка на насосе села на своё место, нужно постучать по корпусу, пошатывая и прижимая, уложить её на своё место, фиксируя шайбой. При необходимости шайбу нужно заменить. Топливный насос с новой сеткой-фильтром от Тойоты.
Собрать топливный насос в обратной последовательности. Устанавливаем насос в топливный бак и проверяем его работу.
После сборки не нужно сразу прикручивать крышку, необходимо запустить двигатель и проверить герметичность шлангов, которые подходят к насосу.
Уложить шумоизоляцию и поставить обратно сидения.

Артикулы

Оригинальный фильтр тонкой очистки. Оригинальный фильтр грубой очистки. Новые прокладки и уплотнительные кольца.

Мы рекомендуем оригинальный топливный фильтр тонкой чистки MR552781 или «NIPPARTS» J1335052.

Но также необходимо сразу заменить фильтр грубой чистки MR204495 или его аналог «Toyota» 2321746090, 2321716490. Он первым пропускает топливо и выглядит как обычная сетка.

Фильтр от тойоты стоит подешевле и имеет другую форму, что совершенно не влияет на качество очистки топлива.

Топливный фильтр грубой чистки можно залить ацетоном и оставить на 15 минут, после чего прочистить, лучше продуть воздухом под давлением. После такой процедуры он станет чище и может подождать с заменой.

Последовательность обнаружения неисправного предохранителя и его замены

В процессе эксплуатации автомобиля, если проявилась неисправность отдельного устройства либо узла Митсубиси Лансер 9, по приведеным выше таблицам и рисункам необходимо определить место установки предохранителя (предохранителей), обслуживающих данное устройство либо систему в целом. Далее при выключенном зажигании следует извлечь данный предохранитель из ячейки разъема. Это проще выполнить при помощи специальных щипцов, которые размещаются в крышке съемной панели салонного блока предохранителей.

Далее производится проверка предохранителя. Это можно сделать визуальным методом. Данный метод не имеет стопроцентной точности, поэтому лучше осуществлять проверку исправности предохранителя при помощи мультиметра.

В случае, когда вышел из строя предохранитель, необходимо заменить его на заведомо исправный того же номинала. Нельзя устанавливать предохранитель с неизвестным либо иным номиналом. Допускается устанавливать временно предохранитель, превышающий номинал не более, чем на 25%, например, 15 Ампер вместо 10.

Дальнейшая эксплуатация автомобиля возможна только после его замены на штатный предохранитель. Ни в коем случае, даже временно, нельзя использовать так называемый «жучок». Последствием этого непродуманного действия может быть воспламенение электропроводки.

Если после установки нового предохранителя и включения зажигания либо последующей эксплуатации автомобиля он вновь выходит из строя (перегорает), необходимо приступить к исследованию электрооборудования автомобиля, проверке устройств, которые обслуживает предохранитель. Постоянное перегорание одного из предохранителей является свидетельством неисправности электропроводки, одного из устройств, которые обслуживает предохранитель.

В результате длительной эксплуатации автомобиля Митсубиси Лансер 9 либо дорожно-транспортного происшествия возможны случаи выхода из строя блоков предохранителей и реле, как салонного, так и находящегося под капотом. В этом случае необходимо произвести их демонтаж и замену.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
