Установка ГУР
Поскольку по заводу на этой модели гидроусилитель не предусмотрен придётся немного попотеть. Лучше всего использовать ГУР от 12-й модели. Он немного больше, чем нужно, но всё решаемо при помощи подручных инструментов. Есть нюансы, о которых следует помнить во время установки гидравлического усилителя на ВАЗ 2114.
Основные особенности:

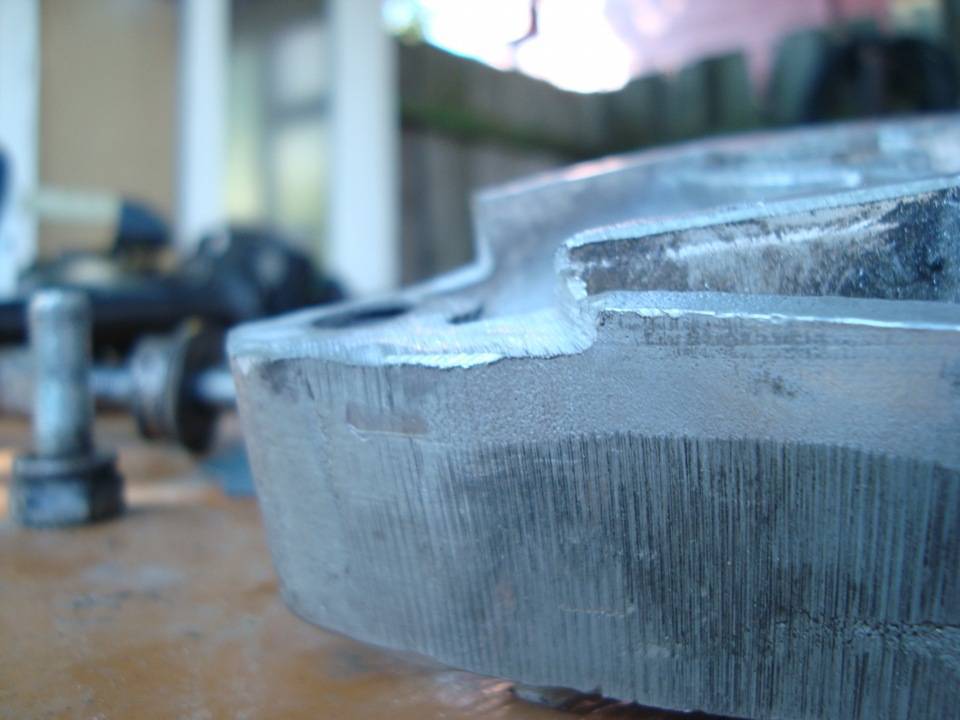

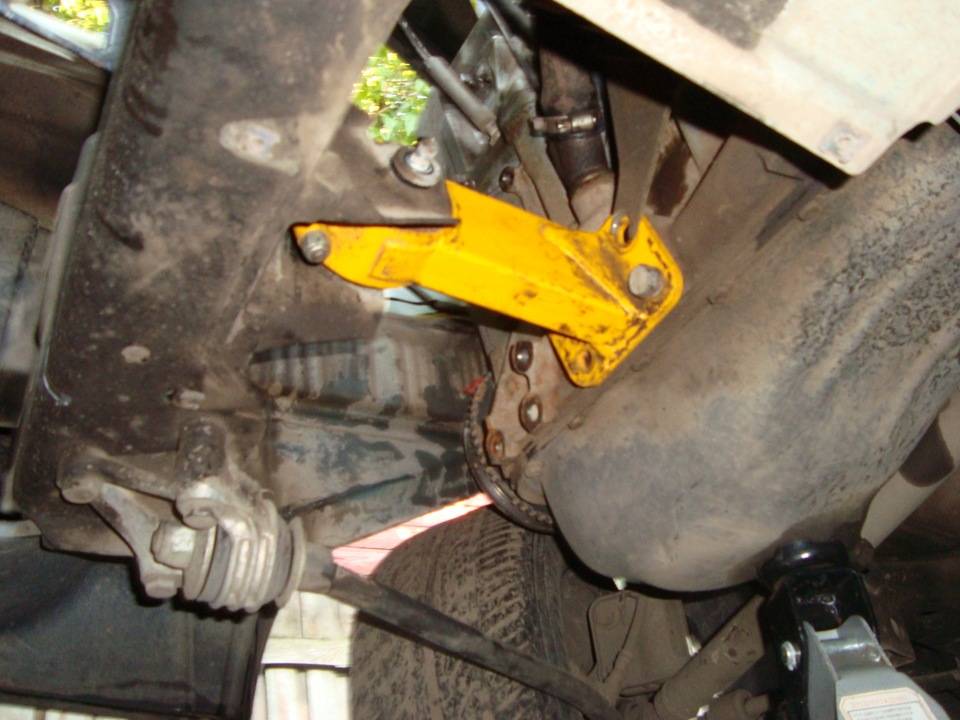

- Требуется замена кронштейна передней опоры на «Техномастер». Плюс необходимо подточить кронштейн самого ГУРа.
- В большинстве моделей ВАЗ 2114 имеется четвёртая опора ДВС, в которую, собственно, может упираться ГУР. Её тоже требуется немного подпилить.
- Комплектный обводной ролик необходимо выкинуть и установить ремень типа 6PK938 в натяг, без использования дополнительных натяжителей.

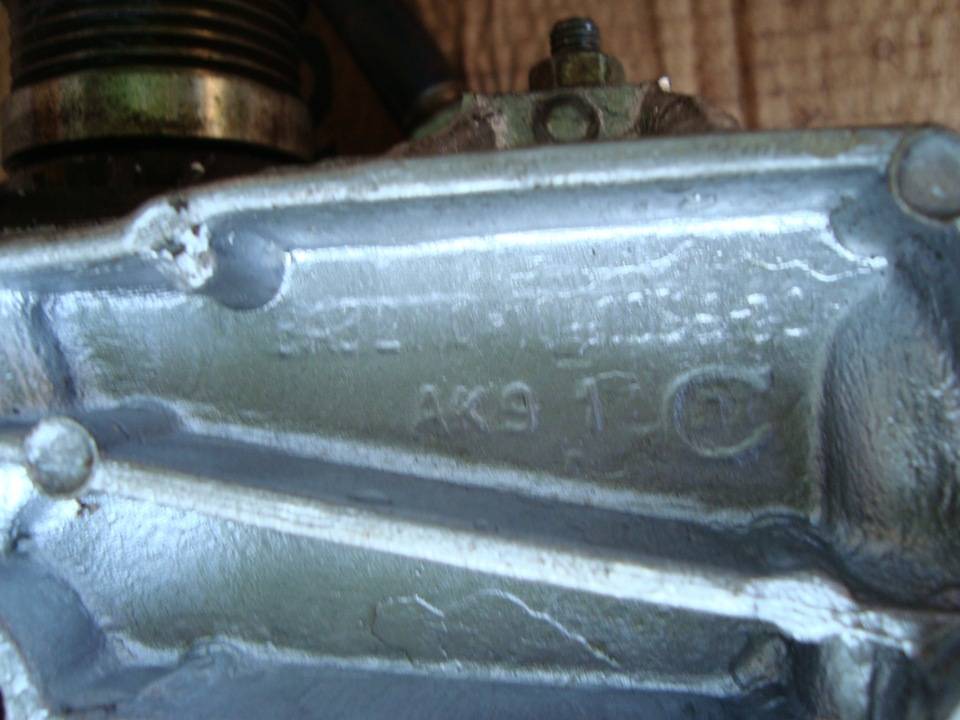

- Далее необходимо полностью разобрать рейку и вытащить её через окно лонжерона. Через это же окно она легко собирается после установки ГУРа.
- Необходимо использовать тяги и рулевые наконечники от 12-й модели (донора нашего гидроусилителя), иначе будут проблемы.

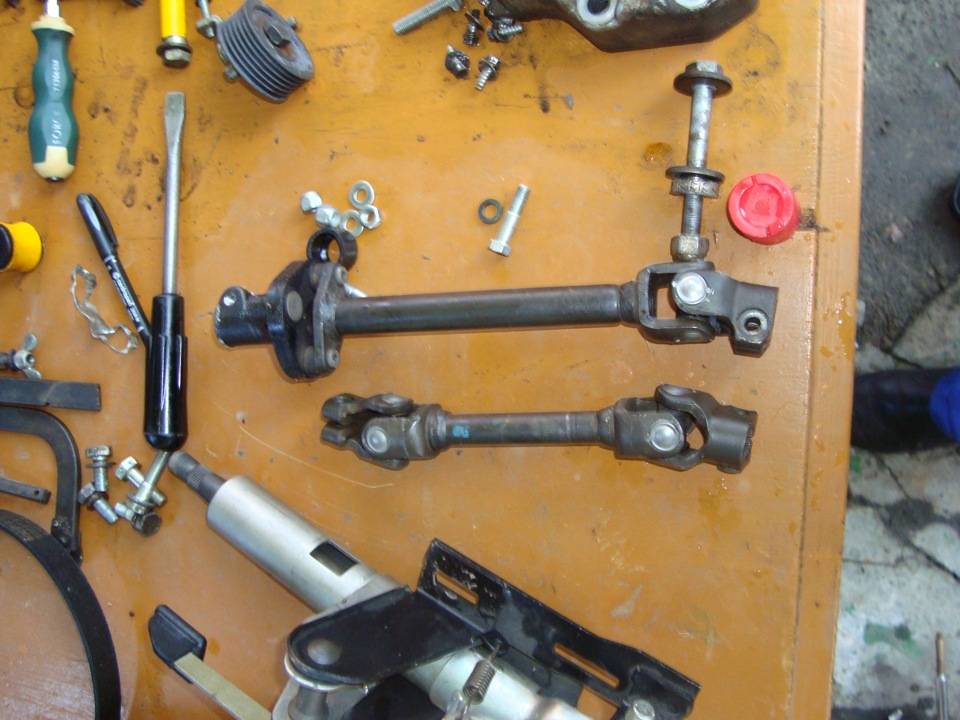

- Рулевой карданный вал также лучше использовать от 12-й модели, штатный никак не подойдёт.

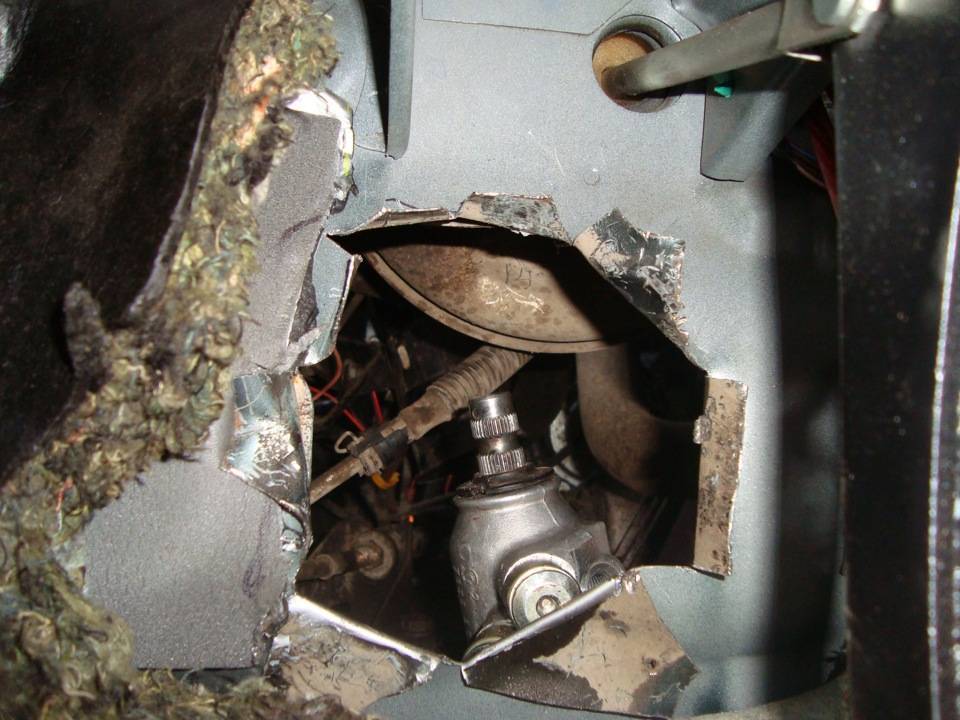

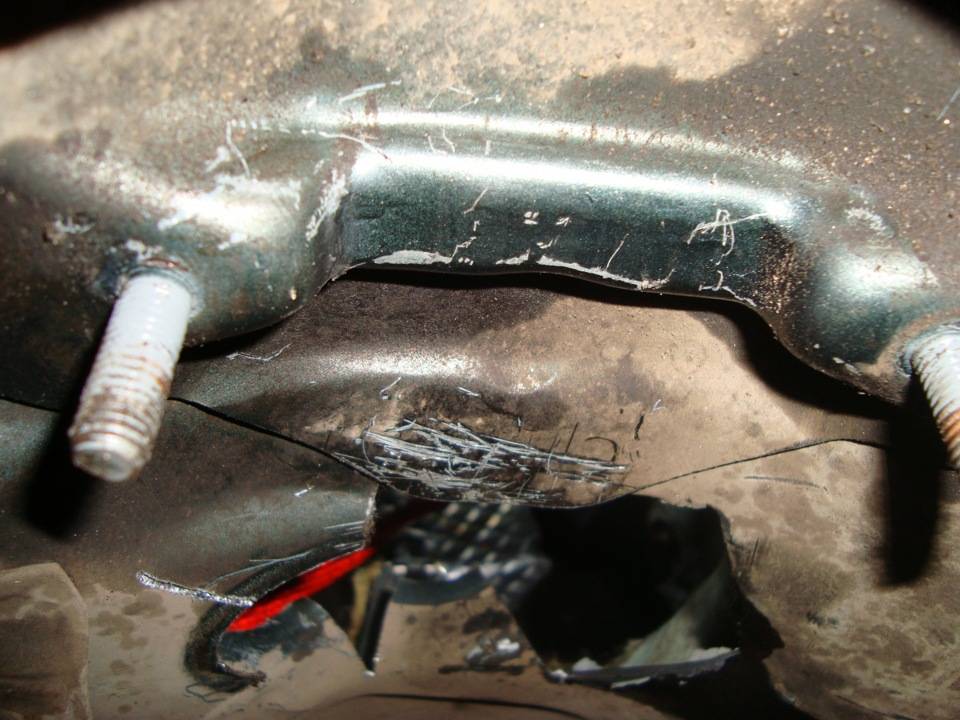

- Необходимо распилить моторный щит в соответствии с размером рейки.

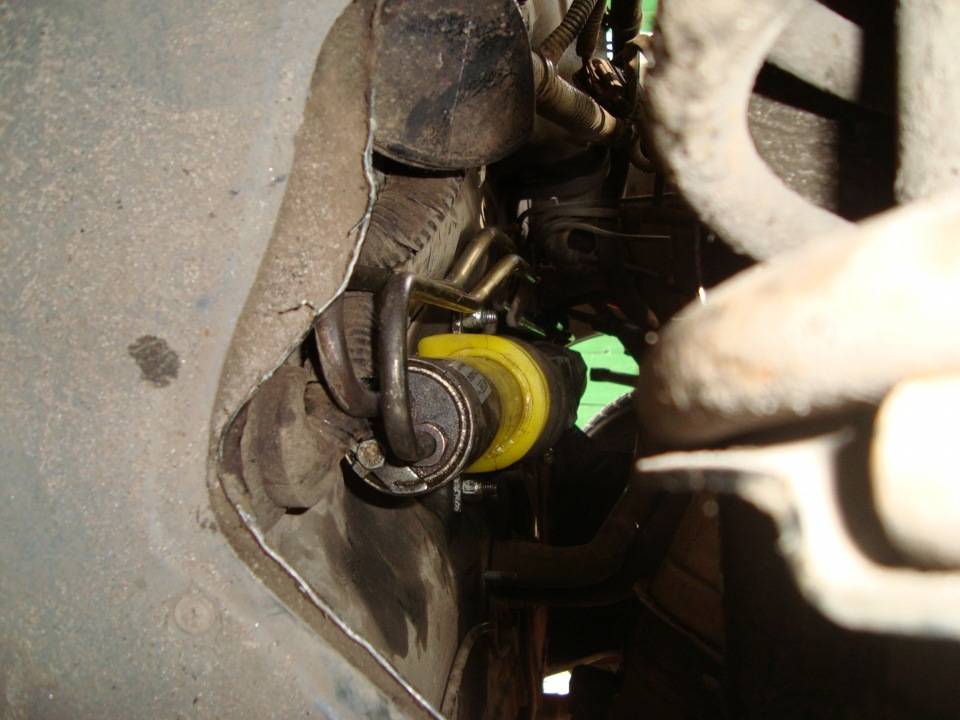

- Шланг высокого давления нужно прокладывать с правой стороны через коробку, а обратку пускать по моторному щиту.
- Бак для гидравлической жидкости можно закрепить на дополнительной опоре.
Это всё, что нужно знать, если вы хотите установить гидроусилитель руля на ВАЗ 2114. Возможно, для совершения этой процедуры потребуются дополнительные инструменты. Это зависит от состояния основных узлов автомобиля. Теперь же нужно рассмотреть вопрос об ЭУР на данной модели автомобиля. С ним всё немного проще, так как по размерам он уступает классической гидравлической системе.
Возможные проблемы
Некоторые водители отмечают, что ВАЗ 2114 с гидроусилителем система управления становится словно невесомой. Это может сбивать с толку. Когда усиление теряется, руль приходится вращать чаще.
Довольно распространенная проблема, вызванная тем, что гидроусилитель работает непосредственно от силового агрегата. Дабы исправить ситуацию, гидрач подключают не прямо к двигателю, а с помощью регулятора коэффициента усиления. Другой вариант — задействовать усилитель с функцией электропривода. Сегодня подобный девайс отыскать не сложно, да и стоит он сравнительно мало.
Проводка
Что касается замены гидроусилителя на электроусилитель — это более чем возможный вариант усовершенствования автомобиля. Его считают одним из самых простых, но эффективных видов технического тюнинга. Однако выполнять подобные операции самостоятельно настоятельно не рекомендуется.
Выбирайте специализированные автосервисы, специализирующиеся на технических доработках и тюнинге автомобиля. Автомобили компании АвтоВАЗ, в число которых входит и ВАЗ 2114, прекрасны тем, что буквально созданы для тюнинга. Многие молодые водители выбирают в качестве первого автомобиля именно «четырнадцатую» модель. Это обусловлено широкими возможностями по доработке с минимальными вложениями. Эта машина прекрасно поддается внешнему тюнингу, а нынешний рынок запчастей позволяет усовершенствовать внутреннюю начинку. В том числе заменить гидроусилитель на электроусилитель рулевого управления.
Загрузка …
Недостатки усилителей рулевого управления
- ГУР не способствует экономии топлива, а ЭУР не всегда бывает эффективным;
- если говорить о ГУР, то здесь необходимо регулярно проверять и заменять по мере надобности насос, который очень ненадежен.
Проблема происходит по той причине, что усилитель работает от самого двигателя. Чтобы убрать изъян, следует подключить ГУР не напрямую к двигателю, а посредством регулятора коэффициента усиления. А вот еще один секрет: можно поставить на автомобиль усилитель с функцией электропривода, сегодня такие устройства встречаются довольно часто.
В настоящее время на всех иномарках и на большинстве отечественных автомобилей есть гидроусилитель руля, облегчающий управление автомобилем. Его задача – нагнетание масла, образующего нужное усилие для легкого управления. Особенно его работа заметна на большегрузных автомобилях. Также ГУР отвечает за:
- смягчение ударов при движении по неровной дороге;
- при серьезном повреждении переднего колеса гидроусилителем руля обеспечивается контроль над ТС;
- повышение маневренности автомобиля.
Стоит ознакомиться:
Как и другие автомобильные жидкости, масло гидроусилителя нужно периодически заменять. Частота проведения такой процедуры зависит как от модели автомобиля, так и от конкретных характеристик жидкости ГУР, а также от особенностей рулевого управления. Если вращать руль становится тяжело, а при повороте доносится гул, нужно долить или даже полностью заменить жидкость ГУР. Специалистами рекомендуется делать это каждые 40-60 тысяч километров пробега.
Стоит ознакомиться:
Характеристика модели ВАЗ 2114
Самара — это довольно симпатичный пятидверный хэтчбэк, который начал собираться еще в девяностые, но вышел на публику только в начале нулевых. В отличие от предыдущих проектов, Самара обладала усиленной технической начинкой, развивала значительно большую скорость, оставаясь хорошо управляемой на скорости в 160-170 км/ч (для отечественных автомобилей это очень хороший показатель).
Автомобиль обладал такими характеристиками, как надежность, практичность, устойчивость к неблагоприятным внешним факторам, выносливость и неплохая динамика. А что еще нужно на наших экстремальных дорогах, особенно если говорить о провинции? В общем, машина стала востребованной и на долгие годы получила титул лидера продаж, все-таки иномарки по карману далеко не всем, а тут и внешность удовлетворительна, и качество сносно.
Но, конечно, как и все машины АвтоВАЗа, Самара обладала не только достоинствами. Ряд недостатков сгустили над автомобилем «тучи» грозной критики, которая не утихает и сегодня. В особенности профессионалы отмечают хрупкость многих элементов, недостаточное рабочее состояние двигателя и трансмиссии, тормозной системы, которые слишком часто выходят из строя.
Виды устройств
Гидроусилитель руля представляет собой устройство, с помощью которого рабочая жидкость создает давления на рулевую рейку. За счет этого водителю нужно прикладывать гораздо меньше усилий к рулевому колесу, чтобы сместить его с места. Существует несколько видов такого оборудования, рассмотрим основные минусы всех остальных моделей усилителей и того станет ясно, почему именно гидроусилитель руля был установлен на ВАЗ 2114, да и, вообще, на большинстве современных автомобилей. Существуют в мире помимо этого такие варианты:
- Электрический.
- Пневматический.
- Механический.
Первый вариант является следующим после гидравлического по своей распространенности. Его действие основывается на применении магнитных сил для вращения оси руля. Но здесь присутствует и ощутимы минус — расход электроэнергии аккумуляторной батареи, что начинает сразу же влиять на расход топлива автомобилем.
Пневматический же устроен и вовсе очень сложно, здесь присутствует масса элементов: баллон, компрессор, трубопроводы и патрубки, усилительный механизм и прочее. Вся эта конструкция очень ненадежна и малейший сбой в работе хотя бы одного составляющего приводит к отсутствию эффекта как такового. Механический усилитель выглядит как набор различных шестерен у корпусе и его эффект достигается за счет измененного передаточного числа вращения, здесь минимальное усиление.
Гидроусилитель руля ВАЗ 2114
Именно поэтому сегодня чаще всего можно встретить на автомобиле именно гидроусилитель руля, именно из-за его надежности, простоты и эффективности именно он был выбран для установки на ВАЗ 2114. Самая опасная поломка, которая может случиться, это течь рабочей жидкости. Далее, мы рассмотрим, как правильно разобраться и определить место протекания в системе и как правильно проводить замену рабочей жидкости в ВАЗ 2114.
Установка гидроусилителя. Целесообразность услуги
Приблизительная стоимость комплекта гидроусилителя на современном рынке составляет тридцать-сорок тысяч рублей. Самостоятельный монтаж данного элемента возможен, но сопряжен с рядом потенциальных затруднений, вынуждающих неопытных водителей обращаться за помощью к квалифицированным специалистам. Услуги профессионалов вкупе с покупкой комплекта могут обойтись автовладельцу в солидную сумму, поэтому установка гидроусилителя должна осуществляться клиентом с полным осознанием желаемого результата.
ГУР станет отличным решением для вынужденных подолгу находиться за рулём водителей, поскольку он позволяет существенно снизить утомляемость автомобилиста при управлении машиной. Установка гидроусилителя руля также обеспечит:
- снижение количества оборотов рулевого колеса, улучшение подвижности и управляемости транспортного средства;
- смягчение ударов, передающихся на руль от мелких неровностей на дороге;
- улучшенное «чувство дороги», позволяющее водителю быстрее реагировать на особенности дорожного покрытия.
Установка гидроусилителя руля
Чтобы обеспечить длительную и беспроблемную работу ГУР, необходимо тщательно следить за состоянием системы.
Обслуживание гидроусилителя включает следующие процедуры:
- проверка уровня масла в бачке;
- проверка системы на герметичность, своевременное устранение всех обнаруженных утечек;
- регуляция натяжения ремня привода;
- замена масла, фильтров (каждые полгода-год).
Если установка гидроусилителя привела к возникновению проблем в работе транспортного средства, то водитель должен своевременно обратиться к специалистам для проведения диагностики. При некачественном монтаже элемента может пострадать и безопасность езды, поэтому откладывать визит в автосервис не стоит.
Профессиональная диагностика подразумевает проверку состояния и работы:
- рулевого управления;
- гидроусилителя руля;
- рулевой рейки.
В случае обнаружения неполадок специалисты смогут провести ряд наладочных мероприятий, направленных на восстановление работоспособности системы. При неэффективности данного варианта узел полностью демонтируется и заменяется новым в соответствии с действующими правилами и нормативами.
Установка гидроусилителя руля на 2rea.com
Если водитель желает установить ГУР в своё транспортное средство, но не располагает необходимыми навыками и/или желанием для самостоятельного проведения монтажных работ, то самым верным решением будет обращение за помощью к профессионалам. Опытные специалисты быстро выполнят все запрошенные мероприятия, проконсультируют по вопросам дальнейшего обслуживания элемента.
Можно Ли Поставить Гур На Ваз 2114
Управляющая система автомобиля ВАЗ 2114 с самого собственного производства подразумевала возможность установки гидроусилителя руля с помощью установочного комплекта. Это касается и электроусилителя руля либо просто ЭУР.
Такая модификация дозволит легче поворачивать автомобиль и повысит комфортабельное управление. В особенности это касается водителей, которые основное время ездят в городке.
Главным различием гидроусилителя руля (ГУР) от ЭУР состоит в том, что сила (эффективность) работы первого впрямую находится в зависимости от скорости работы мотора. При большой скорости крутить руль уж очень просто. Это сказывается как на ощущении езды, так на маневренности.
Для преодоления таких заморочек ГУР подсоединяется не впрямую к мотору, а используя регулятор коэффициента усилений. Конкретно таким функционалом обладает электроусилитель. На работе ЭУР не свойственна ровная связь усилия с мощностью мотора, что позволяет врубаться в работу как это необходимо в определенной обстановке.
Для ВАЗ 2114 подойдет аналогичный ЭУР как для Лады Приоры.
Дополнительные плюсы использования электроусилителя заместо ГУР:
- Наименьшие требования к обслуживанию (не надо смотреть за маслом, соединениями).
- В мороз не надо прогреваться, как с применением ГУР.
- Установить ЭУР намного легче (не потребуется вмешиваться в моторный отдел).
- Высочайшая надежность.
- Минусом считается только наименьшую мощность, хотя на легковых автомобилях типа ВАЗ 2114 это совершенно не приметно.
Ответ уникален для каждого автовладельца. Что, вращения руля становится легким и эффект хотя приметен. Одновременно с этим, кроме денежной стороны вопроса (как известно по минимому 15-20 тыс. рублей) нужно издержать целый денек, чтоб его установить. Выбор вполне лежит принадлежит вам, если вы не смотря на это отважтесь, то поможем для вас с установкой.
Установка электроусилителя руля на ваз 2108, 2199, 2109, 2110, 2112, 2113,2114, 2115.
В процессе установки электроусилителя нужно учесть, что необходимо будет сменять управляющую колонку ВАЗ 2114 «колонкой с электроприводом». Для этой цели начнем с проводки. Необходимо будет разобраться с колодками. «Скруток» никаких не потребуется. В колодке есть клемма, которую нам необходимо извлечь и воткнуть ее на колодку в жгуте.
Свободную клемму жгута вставляем конкретно в то место, где был штатный провод. Особый жгут для этой цели вам не нужен. Соедините два провода с сечением 4 квадрата с аккумом. Помним подключить предохранитель на 50А. «Слаботочкой» подключится к тахометру, датчику скорости, массе, к-линия и проводок на контрольную лампу. Пожалуйста проверить наличие сигналов спидометра и тахометра.
- Снимаем кожух с переключателями и замком зажигания.
- Откручиваем болт на рейке и снимаем ее. Необходимо найти, как «родная» деталь чем просто нашей новейшей.
- Устанавливаем на ЭУР вал. Сам вал потом прикрепляем на свой профессионализм место.
- Настраиваем проводку. Протягиваем к аккуму из салона два кабеля, идеальнее всего через левое крыло. Чтоб провести проводки можно:
- Снять поначалу бачок омывателя.
- Взять твердую проволоку и протаскиваем ее, стараясь добраться до капота.
- Когда она появится у капота, прицепляем к ней наши провода.
Вытягиваем совместно с нашей проволокой.
- Подключаем электронику ЭУР. Под панелью устройств конечно красноватая колодка, в ней оранжевый провод. Конкретно к нему необходимо подсоединить электроусилитель.
- Подобные процедуры необходимо сделать с сероватым проводом.
- Подключаем силовые концы. В АКБ подключаем розовый это плюс, а темный — минус.
Установка на этом деле завершена. Если что остается сделать нашему клиенту сделали пристально по аннотации, то будете услаждаться легкостью управления ВАЗ 2114.
Установка Гура на ваз 2109
Если высота и положения руля для вас не нравится, то здесь необходимо будет стачивать края промвала до подходящего для вас размера либо устанавливать прокладки меж пластинкой и корпусом. Стоит держать в голове, что электроусилитель руля отключается автоматикой на скорости выше 50 км\час, в отличии от правильного подбора студии же самого ГУР.
Установка электроусилителя руля своими руками полностью реальна. Стоит только держать в голове, что даже у опытнейшего водителя она займет длительный период и сил. Однако для любителя комфортабельной езды итог оправдает что остается сделать нашему клиенту издержки и надежды.
Фотоотчет по установке электроусилителя руля на Ваз 2115
Установка электроусилителя руля на автомобиль дело достаточно серьезное и непростое. Выкладываем пошаговое фото этого процесса.Итак, есть электроусилитель, начинаем с демонтажа родной рулевой колонки

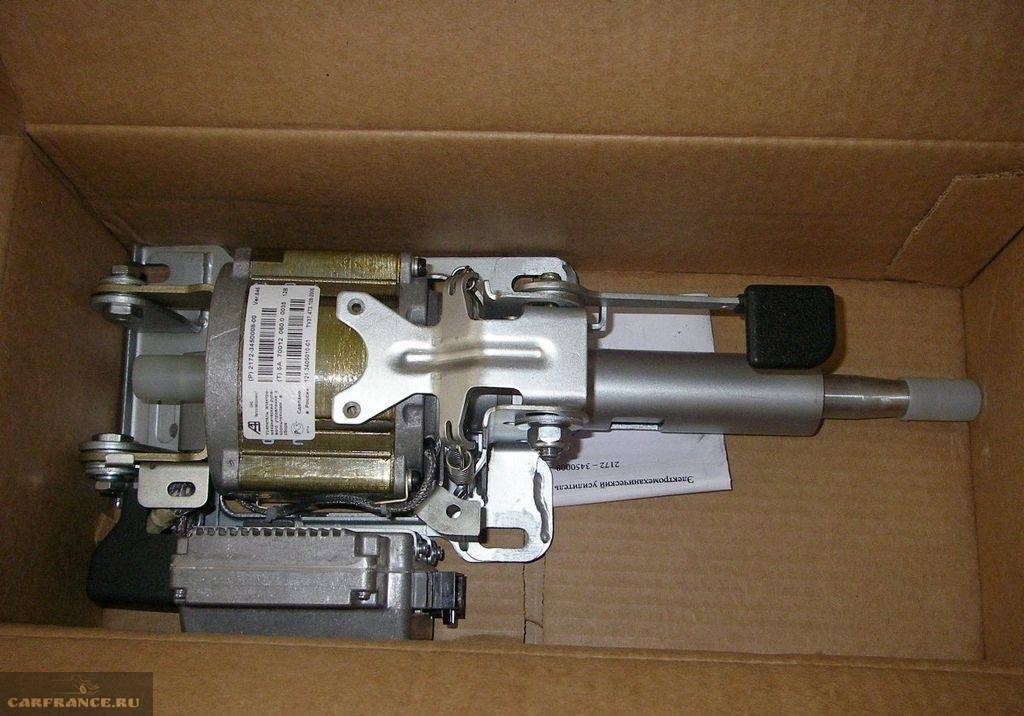

Что мы имеем в поставочном комплекте? Сам усилитель, проставочный адаптер для конкретной модели, пучок проводов, промежуточный вал…
Еще о комплекте с фотографиями здесь.
Демонтаж сделан, на это ушло минут 20-30, получаем пустой проем, устанавливаем промежуточный кронштейн-адаптер
Кронштейн установлен, прокладываем пучок проводов из моторного отсека в салон
Теперь устанавливаем на усилитель промежуточный вал и, все это в сборе устанавливаем на промежуточный кронштейн.
Дальше небольшие проблемы, у клиента стоял маленький китайский руль, нужен адаптер под него на Приоровский рулевой вал. Дело в том, что в продаже есть всякие усилители, производства Калуга, Махачкала, Корея…, но , как правило, рекомендация покупать усилитель производства Калуга, самый грамотный на сегодняшний день, а он поступает в продажу в исполнении Приора. То есть, для того, что бы его красиво установить, понадобится кожух вала руля от Приоры, рычаги подрулевого переключателя от Приоры, руль от Приоры, если был установлен штатный руль. Или адаптер руля, если стоял руль спортивный.
А далее закрыть все это кожухом вала руля
Все. Проверить наличие сигналов тахометра и спидометра на контроллере и можно наслаждаться легким и удобным рулевым управлением.
к статье: Фотоотчет по установке электроусилителя руля на Ваз 2115
А можно не использовать кожух от приоры? Как-то не красиво с низу под приборами….
Можно, но не нужно. Возникнет проблема стыковки руля и кожуха.Будет только хуже. На фото рулевая колонка опущена на максимум. Небольшая возможность регулировки сохраняется. При подъеме вверх зазор уменьшится.
А во сколько обойдётся комплект всего для самостоятельной установки? Электроусилитель используется от приоры? А от калины подойдёт? Какая разница у них в цене?
А промежуточный вал тоже свой какой-то нужно покупать,или он для всех одинаковый.
Длинна вала, если автомобиль в заводском исполнении, то есть если не менялась рулевая рейка на тюнинговую и т.д. — 30 см.
Мне предлогают рулевой усилитель с калины, говорят от приоры, сказали подходит на ваз 2114, без всяких переделок. Может быть такое? Заранее спасибо.
Конечно нет, ведь в статье написано, что понадобится для установки. Усилитель подойдет, а про необходимые дополнительные комплектующие — выше…
Здравствуйте! то есть как я понял можно на 2115 поставить ЭУР от приоры но у приоры свои модификации или это роли не играет.
Существует 3 производителя электроусилителей, которые поставляют эти механизмы на ВАЗ: Корея, Махачкала, Калуга. На Приору ставятся только Калуга. И именно их мы устанавливаем на все автомобили, как самые надежные.
Доброго дня! хорошо проделанная работа, молодцы! Разрешите задать вопрос: выше в комент. сказано про вал 30 см, это его такая длина должна быть, или укоротить на…..корпус подрулевых переключателей (не кожух вала)остается стандартным?родной руль 2115 на шлицы ЭУР приоры встает без проблем? и разъемы подключения к ЭУР возможно ли подобрать или купить в свободной продаже? За ранее благодарю Вас за ответ!
Дело в том, что рулевая колонка с электроусилителем в сборе имеет другую длину, чем стандартная колонка. Поэтому и ставится другой промежуточный вал. Более того, механизм рулевой колонки не закроется родным кожухом, поэтому и кожух меняется на Калиновский или Приоровский. А под этот кожух уже требуются и другие подрулевые переключатели. А коль подрулевые другие, то родной руль не станет корректно, соответственно требуется и замена руля.
Ремонт электроусилителя на Приоре , замена ЭУР
Итак, вам нужно заменить электроусилитель на Приора или просто проверить состояние его контактов. В любом случае, ремонт предполагает полное извлечение узла. Приготовьте необходимые инструменты:
- Зубило и молоток.
- Глубокая головка на 8 и 13.
- Удлинитель и трещотка, в качестве альтернативы можно использовать вороток.
Сам усилитель своими руками снять довольно просто, но для того, чтобы добраться до его креплений и блока управления, вам понадобится снять немало деталей приборной панели: руль вместе с подушкой безопасности, кожух и замок зажигания. Когда эти компоненты демонтированы, можно начинать ремонт усилителя.
Основные типы усилителей руля
Хоть все и привыкли называть эту систему «ГУР», есть несколько основных типов усилителей. Они различаются конструкцией и принципом работы. Различают электрический (или электромеханический) усилитель и, собственно, гидравлический. Стоит рассмотреть особенности этих двух систем подробнее для того, чтобы понять, что всё-таки лучше использовать на конкретном автомобиле и с какой системой меньше проблем.
Электромеханический усилитель руля
Это устройство работает на основе электрических импульсов, подающихся на электродвигатель. А он в свою очередь помогает вращаться рулевой рейке. Данная система достаточно сложна и обладает большим количеством деталей. Если хоть одна из них выйдет из строя – весь усилитель прекращает работу. Поэтому от автовладельца требуется постоянный мониторинг состояния всех узлов электроусилителя.
Чаще всего из строя выходит контроллер, который отвечает за работу электрических импульсов. Реже – электродвигатель. Стоит ЭУР заметно дешевле классического ГУР, но ремонтировать его приходится чаще, поэтому многие опытные водители всё-таки предпочитают гидравлику.
Теперь же стоит рассмотреть основные преимущества электрического усилителя руля для автомобиля ВАЗ 2114. Это поможет принять взвешенное решение.
- Положительное воздействие на управляемость. ЭУР легко удерживает автомобиль на дороге, повышает его манёвренность, позволяет быстрее реагировать на внештатную ситуацию. Но при внезапном отказе ЭУР высока вероятность возникновения аварийной ситуации, так как управляемость резко ухудшается.
- Нет чувствительности к температурным перепадам. В конструкции электромеханического усилителя нет ничего такого, что было бы чувствительно к перепадам температур. Если варианты на гидравлике могут и не функционировать в сильный мороз до тех пор, пока жидкость не прогреется, то с ЭУР таких проблем нет.
- Нет дополнительного расхода топлива. ЭУР на ВАЗ 2114 позволяет экономить топливо, если использовать разные степени усиления (для выбора типа усиления как раз и предназначен тот контроллер, который часто выходит из строя). К тому же, ЭУР в отличие от ГУР не подключается напрямую к ДВС и поэтому не расходует мощность двигателя на свои нужды.
Гидравлический усилитель руля
Гидроусилитель руля на ВАЗ 2114 – это более привычная для многих автолюбителей деталь (по заводу не устанавливается). Здесь принцип действия основан на работе гидравлики. Мощная гидросистема помогает поворачивать рулевую рейку и поэтому водитель может рулить автомобилем, не прилагая вообще никаких усилий. Главным преимуществом гидравлики является возможность контролировать автомобиль даже в случае поломки передних колес.
Что касается поломок ГУР, то здесь чаще всего выходит из строя насос, питающий систему жидкостью. Также часто случаются внезапные протечки. Однако если протечка не особенно сильная, то можно добраться до ближайшей СТО даже с полностью работающей системой
Важно мониторить общее состояние насоса и проверять шланги гидравлики на предмет протечек
Теперь же рассмотрим основные преимущества ГУР
- Улучшение управляемости. Машина, снабжённая ГУР откликается на действия водителя лучше. Такая отзывчивость, без сомнения, полезна при возникновении нестандартных ситуаций на дороге и в целом управляемость ВАЗ 2114 становится лучше.
- Смягчение ударов. Речь идёт о езде по дороге с выбоинами. ГУР принимает на себя основную силу удара и поэтому руль не вырывается из рук водителя. Получается, что автолюбитель имеет полный контроль над автомобилем в любой ситуации.
- Плавная езда по просёлочным дорогам. Гидроусилитель идеален для езды по просёлочным дорогам, так как гасит удары и при этом позволяет крутить рулевое колесо с минимальным усилием – есть возможность легко объезжать выбоины и ухабы.
- Улучшение чувства дороги. Благодаря ГУР водитель лучше чувствует дорогу и способен быстро реагировать на возникшие препятствия, а система максимально быстро откликается на то или иное действие.
- Уменьшение оборотов руля. Если в машине установлен ГУР, то водителю не нужно выворачивать рулевое колесо по максимуму для совершения обычного поворота. Это экономит силы и даёт возможность получить наслаждение от езды.
Преимущества над ЭУР у ГУР очевидны: гидравлика лучше гасит удары и даёт лучший контроль над автомобилем. Но нужно постоянно проверять состояние насоса, так как в ВАЗ 2114 он оставляет желать лучшего. В то же время ЭУР дешевле и немного проще в установке. К тому же, он позволяет экономить топливо. Однако решение об установке того или иного агрегата принимает сам водитель и именно ему выбирать, какая система ему больше импонирует.
Установка и подключение ЭУР руля от Приоры в ВАЗ 2113, 2114, 2115
Покатался я на отцовой калине и понял, что от прогресса не уйти, тем более, что планирую рейку менять на 3,2, а то и на 2,5 оборота, а без усилителя вообще не жизнь будет. Покупал в стингере. В комплекте все необходимое: 1. Сам усилитель(новой модели, не глючный короче). 2. Переходник. 3. Рулевой вал. 4. Проводка. От себя: 1. По механике проблем не вижу. 2. По электрике надо искать схему подключения.
Начал разбирать: 1. Снял рулевой кожух (да ничего сложного). 2. Отсоединил и снял все переключатели (дворники и свет). 3. Снял замок зажигания(первая проблема – болты зубилом откручивать надо, так как граней нет (!). 4. Зубилом расправил хомут крепления вала и рулевой рейки (у моторного щитка). 5. Зубилом открутил два болта крепления рулевой колонки (тоже весьма неудобно). 6. Открутил остальное крепление рулевой колонки (две гайки на 13). 7. Снял рулевую колонку (почему не снял сразу руль? – он у меня не стандартный, за него тянул когда колонку с рейки срывал, к тому же он через переходник крепится, в тиски зажму и через втулку выбью). 8. Надел вал на ЭУР (посадочные места зубилом расширил). 9. Примерил переходник и понял что шпильки крепления колонки (с которых гайки на 13 скручивал) нужно укорачивать (иначе в ЭУР упираются). 10. Отмерил чтоб лишь чутка из гайки выходили и отпилил (можно пользоваться болгаркой, я обошелся пилой и напильником). 11.наживил ЭУР (через переходник конечно, переходник затянул). 12. Соединил вал ЭУРа с рейкой. 13. Затянул крепление ЭУРа к переходнику (четыре гайки на 13 плюс гровера). 14. Поставил на место замок зажигания (использовал болты под шестигранник, так удобнее).
Фото: 1. Штатная рулевая колонка без кожуха. 2. Крепление рулевой колонки. 3. ЭУР на своем месте).
По механике: Купил: 1. Переходник на руль(для приоры). 2. Блок подрулевых переключателей(тоже от приоры) 3. Кожух рулевой колонки от приоры(пока его нету). все поставил, правда пока с звуковым сигналом не разобрался, но это на днях сделаю)). Электрика: 1. Протянул силовые провода к аккуму (плюс с предохранителем, минус просто провод). 2. Прикрутил массу(черный тонкий провод управления ЭУР, прикрутил под комбинацией приборов). 3. Подсоединил провода к комбинации приборов. 3.1. Оранжевый провод из красной колодки к первому от блока ЭУР-двойной желтокрасный(фото 2). 3.2 Серый+желтый провода из красной колодки к третьему от блока ЭУР-синий (фото 4). 3.3 Коричнево-красный из белой колодки ко второму от блока ЭУР-коричневый(фото 3). На фото 5 снизу вверх: 1. Желто-кросный. 2. Коричневый. 3. Синий. 3.4 Там еще провода есть, для k-line и так далее, я их не подключал (проводка-то для приоры, в Самаре не предусмотрено). 4. Все собрал.
Теперь ощущения: 1. Да супер все 2. На малых скоростях просто сказка) 3. С ростом скорости отключается и машинка рулится как раньше (то есть, четкая и внятная обратная связь). 4. В отличие от ранних Калиновских ЭУРов этот, в отключенном состоянии, свое присутствие ничем не выдает (я его вообще не чувствую).
Недостатки: 1. Из-за переходника руль опустился(не смертельно, но все же). 2. Пулевая колонка удлинилась, руль стал ближе к водителю (в принципе, все лечится регулировкой сидушки и я при своих 186см неудобства не испытал). 3. Руль перекрывает комбинацию приборов.
К схеме: 1. Жгут электроусилителя; 2. Предохранитель цепи питания ЭУРУ; 3. Диагностические контакты жгута ЭУРУ; 4. ЭУРУ; 5,6,7 – соединительные колодки жгута электроусилителя, присоединяемые к проводам жгута панели приборов, отсоединённым от колодок к комбинации приборов; 8. Колодка (красного цвета) жгута панели приборов к комбинации приборов; 9. Колодка (белого цвета) жгута панели приборов к комбинации приборов; 10. Колодка сигнализатора; 11. Клемма заземления.
От себя: ЦВЕТ ПРОВОДОВ ЭУРа МОЖЕТ ОТЛИЧАТЬСЯ.
1. Кнопка: ну на штатное место ее поставить не реально, так что, пришлось думать. Задача была сохранить кнопку, не резать проводку да расположить ее в удобном месте-в итоге она теперь на щитке. Мне удобно. 2. Наклон рулевой колонки: подставил шайбы под дальние крепежки (что ближе к моторному отсеку) ЭУРа с переходником, с ними изменился угол наклона рулевой колонки и руль перестал перекрывать комбинацию приборов
