Гидроусилитель рулевого управления – удаляем воздух из системы!

Завоздушило гидроусилитель руля

1.Вывесить передние колеса, поддомкратив переднюю часть автомобиля (чтобы снизить нагрузку на усилитель и облегчить прокачку) 2.Отсоединить возвратный шланг 3.Слить жидкость из бачка ГУР через штуцер возвратного шланга 4.Снять и промыть бачок рабочей жидкости ГУР 5.Установить бачок. Возвратный шланг не подсоединять, а отвести в какую-либо емкость (через него далее будет идти слив) 6.Запустить двигатель и на холостом ходу выкрутить руль до упора 7.Полностью слить жидкость из системы 8.Заглушить двигатель 9.Залить в бачок соответствующую рабочую жидкость. Рекомендуется – ATF Dexron IID или Dexron III. Использование синтетической ATF, возможно, имеет смысл при значительных отрицательных температурах воздуха и только под личную ответственность владельца. 10.Запустить двигатель и поднять частоту вращения до 1000 об/мин 11.После того, как жидкость потечет из возвратного шланга – заглушить двигатель (всего потребуется порядка 2 секунд работы). Не допускается полная выработка жидкости из бачка. 12.Повторять предыдущие три пункта 4-5 раз, пока весь воздух не будет удален из системы ГУР 13.Подсоединить возвратный шланг к бачку 14.Долить рабочую жидкость до нормального уровня 15.Запустить двигатель и при частоте вращения около 1000 об/мин, многократно выкручивать руль полностью в обе стороны, прокачивая систему, пока не будет достигнута полная равномерность вращения рулевого колеса. Не допускается полная выработка жидкости из бачка. 16.Проверить отсутствие вспенивания жидкости в крайнем положении рулевого колеса. При необходимости, продолжить прокачку. 17.Заглушить двигатель и проверить изменение уровня жидкости по сравнению с работающим ГУР. Если в течение нескольких минут уровень повышается более, чем на 5 мм – повторить прокачку. 18.Установить нормальный уровень рабочей жидкости 19.Через некоторое время повторно проверить систему на завоздушивание и уровень рабочей жидкости

Мне не помогло ГУР все равно воет и при нагрузке руль дергается . Отсюда вывод – насос не в состоянии удержать давление и отправляется на помойку .

странно мне именно её продали как рекомендованую производителем

использование синтетической ATF имеет смысл при значительных отрицательных температурах и под личную ответственность

странно мне именно её продали как рекомендованую производителем

Ничего странного и про производителя не врут, поверьте на слово.Он (производитель) отнес российский рынок к последней категории по климатическим условиям, даже Subaru SuperCoolant с интервалом замены в 220ткм/11лет в России он рекомендует менять как обычный антифриз. Неужели в Прокопьевске нет зимы? Значительный минус (по автомобильным нормам)-это ниже -25град, а это два месяца зимой. Так что все норм.

Серьёзная неисправность

Теперь вы знаете, почему в ГУРе пенится масло, и что его появление может быть очень опасным. Если вам не удалось исправить проблему самостоятельно, лучше обратиться в сервисный центр. Это будет гораздо дешевле, чем замена всех системных узлов контура. При этом лучше доставить автомобиль на СТО с помощью эвакуатора, ведь речь идёт о целостности вашего авто, вашего здоровья и даже жизни.

· Июль 31, 2016

Большинство автолюбителей сталкиваются с такой неприятной ситуацией, как разгерметизация гидравлического рулевого усилителя.

Как правило, «симптомом» данной неполадки, является характерный неприятный звук, идущий из-под капота автомобиля. Чаще всего воздух в гидроусилителе руля
образуется из-за неправильного технического обслуживания или из-за износившихся патрубков высокого давления в системе ГУР.

В первую очередь необходимо определить причину разгерметизации и, если необходимо, заменить неисправные элементы.

После чего следует обратить внимание на качество работающей жидкости: масло не должно иметь каких-либо посторонних примесей и мелких объектов. Данную процедуру легко провести в бытовых условиях, так как любые лишние предметы видны невооруженным глазом

Рабочая жидкость системы ГУР должна быть чистая и прозрачная. Если в масле есть помутневшие пятна, то его нужно сменить на новое

Данную процедуру легко провести в бытовых условиях, так как любые лишние предметы видны невооруженным глазом. Рабочая жидкость системы ГУР должна быть чистая и прозрачная. Если в масле есть помутневшие пятна, то его нужно сменить на новое.

После того, как все вышеперечисленные шаги выполнены, можно переходить непосредственно к следующему этапу – как развоздушить гидроусилитель руля.

Communities › Лада Приора (Lada Priora Club) › Blog › ГУР, или почему я его ни кому не советую.

Написал у себя БЖ на днях, и не ожидал столько отзывов и просмотров. Решил его выложить здесь. Т.к. попал в ФАК и дополнил картинками.

Написать пост с подвигла вчерашняя тема «Что лучше ГУР или ЭУР»

При выборе машины этому уделил большое внимание. Даже пришлось купить машину с кондеем, переплатив 28 тыс руб, лишь бы не покупать с ГУР. Текста много, почти весь не мой, а перепост с сайта производителя

Самое интересное выделил жирным курсивом. Для торопыг читать только его. Еще раз говорю, что это мое мнение

Текста много, почти весь не мой, а перепост с сайта производителя. Самое интересное выделил жирным курсивом. Для торопыг читать только его. Еще раз говорю, что это мое мнение.

ООО «Рулевые системы» является организацией, которая уже на протяжении 12 лет производит ГУР для автомобилей производства ОАО «АВТОВАЗ» и ЗАО «ДжиЭм-АВТОВАЗ», в партнерстве с ZF Lenksysteme GmbH, одним из ведущих производителей гидроусилителей рулевого управления.

Механизм рулевого управления со встроенным гидроусилителем типа «рейка-шестерня» Рулевое управление с гидроусилителем семейства автомобилей ВАЗ-2110 и ВАЗ-2170 «Приора» состоит из основных узлов:

рулевой механизм типа «рейка-шестерня» со встроенным гидроусилителем; масляный насос лопастного типа; бак масляный; шланги высокого и низкого давления.

Принцип работы ГУР

Гидроусилитель работает по принципу работы поршня в гидроцилиндре – давление рабочей жидкости, развиваемое насосом, толкает поршень, помогая водителю поворачивать управляемые колеса автомобиля. Основной особенностью конструкции является то, что усилие развиваемое гидроцилиндром пропорционально силе сопротивления управляемых колес повороту, т.е. помогает водителю ровно настолько, сколько требуется, чтобы с легкостью повернуть рулевое колесо, но при этом не потерять чувство дороги. Эту особенность обеспечивает распределительное устройство торсионного типа, встроенное в рулевой механизм. Принцип работы усилителя показан на схеме (картинках). При движении по прямой гидроусилитель практически не участвует в работе и не сказывается на расходе топлива, так как при качении колес усилие сопротивления колес повороту незначительное, но благодаря следящему действию торсиона (его угловая жесткость специально подобрана) гидроусилитель всегда готов к работе.Преимущества Преимущество гидроусилителя руля заключается: В легкости управления автомобилем с обеспечением повышенной безопасности, прежде всего отсутствием потери курсовой устойчивости автомобиля при внезапном выходе из строя (выстреле) шины одного из передних колес. В демпфировании обратных ударов, т.е. в сглаживании рывков рулевого колеса при наезде на препятствие. В повышении комфорта при вождении автомобиля и снижении утомляемости водителя.

Основное из достоинств ГУР:

«Чувство руля» — обратная связь в системе «водитель-автомобиль-дорога»

Техническое обслуживание

Как правило, рулевой механизм с гидроусилителем обладает высокой надежностью и не требует сложного обслуживания при эксплуатации автомобиля. Даже в случае отказа насоса усилителя, движение на автомобиле можно продолжать, хотя для поворачивания рулевого колеса в этом случае потребуется прикладывать значительно больше усилий, чем на автомобиле без гидроусилителя руля.Причиной полного отказа гидроусилителя чаще всего является обрыв приводного ремня насоса.Следует регулярно проверять состояние ремня, т.к. он может быть изношен или слабо натянут. Одним из признаков слабого натяжения ремня является появление отдачи (обратного толчка) на рулевом колесе. Обычно это заметнее всего, когда автомобиль трогается с места, когда колеса повернуты до отказа.

Назначение и особенности конструкции

Гидроусилитель руля предназначается не только для облегчения водителю управления машиной при маневрах на дороге, но и для того, чтобы смягчались удары от неровностей и поврежденного дорожного покрытия

Особенно важно, что гидроусилитель значительно снижает вероятность аварии при разрыве шины, в первую очередь на передних колесах

ГУР — это закрытая гидросистема, в состав которой входят:

  • бачок, в который заправляют гидравлическую жидкость;
  • регулятор давления;
  • управляющий золотник;
  • насос;
  • силовой цилиндр.

Основной агрегат конструкции гидроусилителя — насос. Он обеспечивает перекачку жидкости из бачка в трубопроводы и ее дальнейшее движение под большим давлением по кольцу. Тип применяемых механизмов — шиберные или пластинчатые агрегаты. Они имеют достаточный уровень КПД и небольшой износ рабочих поверхностей. В то же время у них есть слабое звено, возможен выход из строя подшипника, из-за чего нужен ремонт насоса гидроусилителя.

Рабочее давление в насосах этого типа, предназначенных для системы ГУР, высокое, по максимуму в пределах 150 бар. В движение такой агрегат приводится ремнем, который крутит одновременно генератор и помпу.

Зазоры, которые установлены на заводе при сборке, должны сохраняться в промежутке 0,005—0,01 мм. Если зазор будет увеличиваться и станет превышать допустимый на 0,01 мм, тогда возможно падение давления в системе на малых оборотах, это ощущается на руле, как увеличение нагрузки или языком профессионалов — «тугой» руль.

Прокачиваем ГУР своими руками

Менять рабочую жидкость и прокачивать систему гидроусилителя руля необходимо в строгом соответствии с регламентом и установленным алгоритмом.


Схема подключения прицепа к автомобилю: стандартная распиновкаРубрика:Легковые прицепы

При этом существуют исключения, когда автопроизводители корректируют процесс прокачки, стараясь сделать его более удобным и простым. Имея под рукой руководство по эксплуатации, обязательно загляните в нужный раздел. Там вы найдете все необходимое, что связано с гидроусилителем, установленным конкретно на вашем транспортном средстве. Из-за внесения некоторых особенностей каждого производителя авто и систем ГУР, универсальной схемы прокачки фактически существовать не может. Есть несколько общих моментов, характерных для всех гидроусилителей.

Именно на них и предлагаю сделать основной акцент. Это даст вам возможность понять, что следует делать и от чего отталкиваться, планируя самостоятельно прокачать гидроусилитель на собственной машине.

Изначально потребуются соответствующие условия, где вы сможете поднять машину полностью или вывесить передние колеса. Если нужно, старая жидкость сливается из расширительного бачка. Чтобы это сделать, снимается возвратный шланг с бачка и в него вставляется заглушка. Это не позволит гидравлической жидкости выливаться.

Освободив один из краников на бачке, к нему подсоединяется шланг, соединенный с пустой пластиковой бутылкой. Именно туда в последующем будет сливаться гидравлическая смесь из системы гидроусилителя. Это наиболее простая и распространенная схема.

Чтобы упростить себе откачку основного объема старой жидкости, можно воспользоваться шприцем. Как только в бачке останется минимальный объем гидравлики, которую уже не удается откачать этим приспособлением, можно переходить к следующему этапу. А именно заливать новую жидкость до верхней отметки на расширительном бачке. После этого обязательно повращайте передние колеса в разные стороны и строго до упора. Это позволит оставшейся старой жидкости вытечь через подсоединенный шланг.

Учтите, что теперь свежее гидравлическое масло будет вытеснять старое. Внимательно контролируйте уровень и старайтесь не давать воздуху попадать внутрь системы через шланг.

Дальнейшие действия

Примерно половину пути нам уже удалось преодолеть вместе. Как видите, пока ничего сложного. Все можно сделать своими руками, не обладая особыми навыками и глубокими познаниями.

Завершив все предыдущие этапы, выполните такие действия:


Силовой бампер на УАЗ Патриот: какой купить, установка своими рукамиРубрика:Тюнинг

  • если в расширительном бачке упал уровень жидкости, долейте масло;
  • запустите мотор буквально на 3 секунды и выключите;
  • жидкость начнет распространяться по системе;
  • долейте масло до отметки МАКС, и повторите процедуру с ДВС;
  • такой цикл требует обычно 3-5 повторений;
  • останавливать прокачку нужно тогда, когда в бутылку для слива перестал выходить воздух;
  • если в емкость поступает чистая гидравлика без пузырей, в системе воздуха не осталось;
  • верните на место возвратный шланг;
  • при необходимости долейте масло до максимальной отметки;
  • запустите мотор;
  • медленно вращайте рулевым колесом влево и вправо до упора 4-5 раз;
  • выкрутив до упора руль, остановитесь на 2-3 секунды, и вращайте в обратную сторону;
  • при наличии оставшегося воздуха он попадет в расширительный бачок;
  • следите за тем, чтобы насос ГУР при прокачке не создавал постороннего шума;
  • как только на поверхности жидкости ГУР в бачке прекратили появляться пузырьки воздуха, прокачка завершена;
  • плотно закрутите крышку бачка.

Существует альтернативный метод прокачки, не предусматривающий запуск двигателя. В этом случае нужно просто крутить рулевое колесо до упора в левую и правую сторону.

Но все чаще автопроизводители отказываются от этой схемы по причине низкой эффективности процедуры прокачки.

Оптимально, если по завершению процедуры масло в расширительном бачке ГУР оказалось на отметке между МИН и МАКС. Это обусловлено свойством жидкости расширяться при нагреве. Потому заливать масло до упора не рекомендуется.

Неисправности ГУР КамАЗ

Достоинство изделия в том, что неисправности ГУР КамАЗ проявляются из-за нарушений эксплуатации и ухода. Ремонт механизма, явление редкое, если же поломки случаются, то происходит при минусовых температурах.

Поскольку в усилителе задействована механика, взаимодействующая между устройствами, посредством гидравлики, неисправности делятся:

  • Механический тип;
  • Гидравлический тип.

Замена сальника ГУР КамАЗ:

Температурные перепады негативно воздействуют на гидравлику механизма. Минусовые значения делают рабочую жидкость густой, что увеличивает нагрузки на сальники и уплотнения сочленений автомобиля КамАЗ-65222 и др. Воздействие повышенного напора приводит к утечкам масла.

Нарушение правил эксплуатации негативно влияют на узлы и механизмы усилителя. Что бы продлить срок службы гидроусилителя надо грамотно подходить к эксплуатации. Так, оставляя автомобиль на стоянке, колеса транспортного средства выставляются в ровное положение. В противном случае, неравномерная нагрузка на сальник приведёт к повреждению.

В тёплый период опасность представляет грязь и пыль. Попадание частиц абразива внутрь механизма КамАЗ-65117 и др. моделей, приводят к повышенному трению и износу поверхностей деталей. Воздействие влечёт за собой разгерметизацию системы, износ втулок, штоков и других узлов.

В образовавшиеся зазоры просачивается влага, вызывая ржавчину на незащищенных деталях и провоцируя повышенный износ. Эксплуатация усилителя с подобными проблемами, приводит к стуку в рулевой рейке, после поможет только замена ГУР КамАЗ. Дабы не доводить до крайности, надо вовремя настраивать усилитель. Проводимые процедуры – регулировка и прокачка устройства.

Прокачка гидравлической системы гидроусилителя руля Lada Largus

Замена, доливка жидкости производится в случае испарения, утечки жидкости из гидросистемы гидроусилителя рулевого упраления. Если утечка вызвана неисправностью, то после ремонта, вам не только необходимо заменить, долить жидкость, но и прокачать ее, для того, чтобы избавиться от воздушных пробках в системе. Кроме того, гидравлическая жидкость меняется в случае чрезмерного загрязнения. В данной статье мы расскажем о замене жидкости в гидросистеме и прокачке гидросистемы гидроусилителя руля Лада Ларгус.

Вам потребуются: пассатижи, емкость для сбора жидкости.

Согласно рекомендации завода изготовителя жидкость в системе гидроусилителя рулевого управления не меняют в течение всего срока эксплуатации автомобиля. Однако если жидкость в бачке сильно загрязнена или потемнела, то ее следует заменить. При сильном загрязнении или потемнении жидкости проверьте исправность насоса гидроусилителя и рулевого механизма. Возможно, их необходимо отремонтировать или заменить. Не используйте слитую жидкость повторно: она загрязнена, насыщена воздухом и влагой. Всегда заливайте в систему только новую жидкость той марки, которая была залита прежде. 1. Приподнимите переднюю часть автомобиля и установите ее на надежные опоры так, чтобы передние колеса не касались земли. При наличии подъемника можно приподнять весь автомобиль. 2. Откачайте (например, шприцем или резиновой грушей) жидкость из бачка гидроусилителя рулевого управления. 3. Сожмите отогнутые ушки хомута шланга возврата жидкости в бачок, сдвиньте хомут по шлангу и отсоедините шланг . 4. Опустите конец отсоединенного сливного шланга в заранее подготовленную емкость. Если длины шланга недостаточно, нарастите его отрезком любого шланга подходящего диаметра. 5. Слейте жидкость из системы гидроусилителя рулевого управления, два-три раза пустив двигатель на несколько секунд и одновременно поворачивая рулевое колесо поочередно в обе стороны до упора. 6. Присоедините шланг возврата жидкости к бачку гидроусилителя. 7. Залейте жидкость в бачок и удалите воздух из системы гидроусилитепя рулевого управления (см. «Прокачка системы гидроусилителя рулевого управления» абзац ниже). Не переливайте жидкость выше метки «МАХ». 8. Установите пробку на место и вытрите потеки.

Прокачка (удаление воздуха) гидравлической системы усилителя рулевого управления необходима после любых работ, связанных с разгерметизацией системы (замена насоса или трубопроводов). Признаком наличия воздуха в системе является подклинивание рулевого колеса при попытке резко повернуть его. Кроме того, насос издает повышенный шум в момент поворота рулевого колеса, а жидкость в бачке обычно вспенивается, 1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры {«башмаки») под задние колеса. 2. Приподнимите переднюю часть автомобиля и установите ее на надежные опоры так, чтобы передние колеса не касались земли. При наличии подъемника можно приподнять весь автомобиль. 3. Залейте рабочую жидкость в систему гидроусилителя до метки «МАХ» 4. Не пуская двигатель, поверните рулевое колесо пять-шесть раз влево и вправо до упора. 5. Пустите двигатель и поверните рулевое колесо до упора в одну сторону. Не увеличивайте обороты двигателя выше оборотов холостого хода. Предупреждение: Не удерживайте рулевое колесо в крайнем положении более 5 с. 6. Поверните рулевое колесо до упора в противоположную сторону. 7. Верните рулевое колесо в среднее положение и заглушите двигатель. 8. Проверьте уровень рабочей жидкости в бачке гидроусилителя и при необходимости долейте жидкость. Уровень рабочей жидкости в бачке при прогретом двигателе должен находиться не выше метки «МАХ», а на холодном — не ниже метки МIN 9. Повторяйте операции 4-7 до тех пор, пока уровень жидкости в бачке при повороте руля перестанет снижаться и в жидкости перестанут появляться пузырьки воздуха. 10. Долейте необходимое количество рабочей жидкости, Не переливайте жидкость выше метки «МАХ». 11. Опустите передние колеса на землю. Пустите двигатель и сделайте несколько полных поворотов рулевого колеса от одного крайнего положения до другого. Убедитесь, что разница уровней жидкости в бачке при левых и правых поворотах рулевого колеса незначительна. Убедитесь, что разница между уровнем рабочей жидкости при работающем двигателе и уровнем после остановки двигателя находится в пределах 5 мм. Если разница уровней достигла 5 мм или более, значит, воздух удален из системы не полностью и следует повторить прокачку. 12. Установите пробку бачка на место и вытрите потеки жидкости.

Можно ли ездить с низким уровнем жидкости гидроусилителя

Появившаяся в системе гидроусилителя течь проявляет себя всегда одним и тем же образом поэтапно.

На первом этапе при незначительной нехватке масла во время поворота рулевого колеса в подкапотном пространстве появляется звук, напоминающий вой или зуд. Звук возникает только при выключенном двигателе, постепенно сходя на нет по мере прогрева мотора. Руль вращается еще достаточно легко.

Второй этап снижения уровня характеризуется уже неутихающим гулом, в том числе, когда двигатель хорошо прогрет. Гул также слышен при повороте руля, но поворачивается руль немного тяжелее.

Наконец, на третьем этапе рулевое колесо становится еще более тугим, а звуки из-под капота пропадают. Это говорит о том, что вся жидкость уже покинула систему гидроусилителя. Убедиться в этом можно, просто открыв крышку бачка и заглянув внутрь.

Помните! Отсутствие масла в гидроусилителе руля выведет из строя насос, даже если проехать всего 5 км.

Для работы совсем без масла насос ГУРа не предназначен, и чаще всего повреждается (задирается) его роторная пара, отремонтировать которую уже не получится. Единственное решение проблемы в данном случае – покупка нового насоса, стоимость которого, как правило, варьируется в пределах 10-18 тысяч рублей и даже выше. Значительно дороже будет стоить установка двухконтурного насоса на автомобиль с гидравлической подвеской. Здесь за новый агрегат придется выложить от 30 до 100 тысяч рублей.

В такой ситуации лучше воспользоваться услугой эвакуатора. Можно попробовать заливать жидкость в резервуар ГУРа до минимального уровня и передвигаться таким образом, периодически доливая запас масла по мере опустошения бачка. Однако запаса может не хватить, и тогда остается только ждать эвакуатор.

На первых двух этапах, невзирая на низкий уровень жидкости в бачке гидроусилителя, еще есть возможность ехать своим ходом, ориентируясь на звук и податливость руля. Пока рулевое колесо окончательно не стало тугим, а звук еще сопровождает его вращение, в системе еще имеется достаточное количество масла для работы насоса.

Может случиться такое, что вся жидкость из гидроусилителя вытекла, а вызвать эвакуатор нет возможности. При этом, даже долив до минимального уровня, не спасает ситуацию. Здесь, дабы не повредить насос, его следует полностью отключить. Привод насоса ГУРа во многих автомобилях осуществляется отдельным ремнем. Соответственно, для остановки насоса этот ремень следует аккуратно перерезать, убедившись предварительно, что ремень приводит в движение только данный агрегат, и никакие другие механизмы не пострадают.

Езда с отключенным насосом допускается. Но проехать в таком режиме можно не более 500 км со скоростью не выше 45 км/ч. Руль будет вращаться туго, поэтому желательно ехать по возможности прямо, без крутых поворотов. Езда на расстояние более 500 км в аварийном режиме недопустима – это приведет к выходу из строя рулевой колонки.

Но что делать, если насос путем снятия ремня не отключается? В таком случае можно попробовать замкнуть масляный контур насоса, пустив шланг с его выхода обратно в бачок гидроусилителя. Жидкость начнет циркулировать в насосе, минуя рулевую колонку, которая будет работать в описанном выше аварийном режиме. Соответственно, ехать можно, строго соблюдая указанные требования.

Что представляет собой гидравлический усилитель?

Данной устройство представляет собой достаточно сложный узел, дающий возможность водителю намного облегчить управление собственным транспортным средством. Наиболее важными составными частями конструкции являются следующие:

  • Насос;
  • Разного рода шланги и трубки;
  • Рейка рулевого управления;
  • Рабочая жидкость;
  • Гидравлический цилиндр;
  • Расширительный бачок с жидкостью.

Циркуляция рабочей жидкости осуществляется исключительно внутри системы, для обеспечения ее работы в нормальном режиме

Если принимать во внимание стандартные рекомендации производителей автомашин, то данная жидкость не подлежит замене на протяжении всего запланированного срока использования. Но появление в системе пробки из воздуха полностью меняет весь расклад

Как удалить воздух из гидроусилителя руля

Довольно часто воздух в ГУР попадает именно в процессе смены рабочей жидкости. Чтобы избежать данной неприятности, масло в гидравлическую систему нужно заливать медленно (5-6 л. в мин.).

Благодаря такому заливу, воздух не будет всасываться в усилитель рулевого механизма. Но, если в процессе смены рабочей жидкости, видны всплывающие пузырьки или масло пениться, то в таком случае, необходимо оставить систему открытой на 30-40 мин для развоздушивания.

Чтобы предотвратить попадание воздуха в ГУР, специалисты автомобильных сервисов советуют заливать рабочую смесь в бак не до отметки на горловине, а до самой кромки. После чего, в течение 10-15 мин, уровень масла станет опускаться. Процесс дозаправки следует проводить до тех пор, пока уровень жидкости не стабилизируется.

Теперь, когда передняя балка приподнята, нужно повернуть руль максимально вправо, а на корпусе гидравлической системы найти и открыть специальный штуцер прокачки. Выполнять данные операции категорически нельзя при работающем двигателе.

Из открытого штуцера должна начать вытекать рабочая жидкость, и только после того как она перестанет пениться и начнет бежать ровной чистой струей, необходимо повернуть руль до предела в левую сторону и проделать те же манипуляции.

Когда система будет полностью развоздушена, необходимо закрыть прокачивающий штуцер, а руль оставить в том же положении.

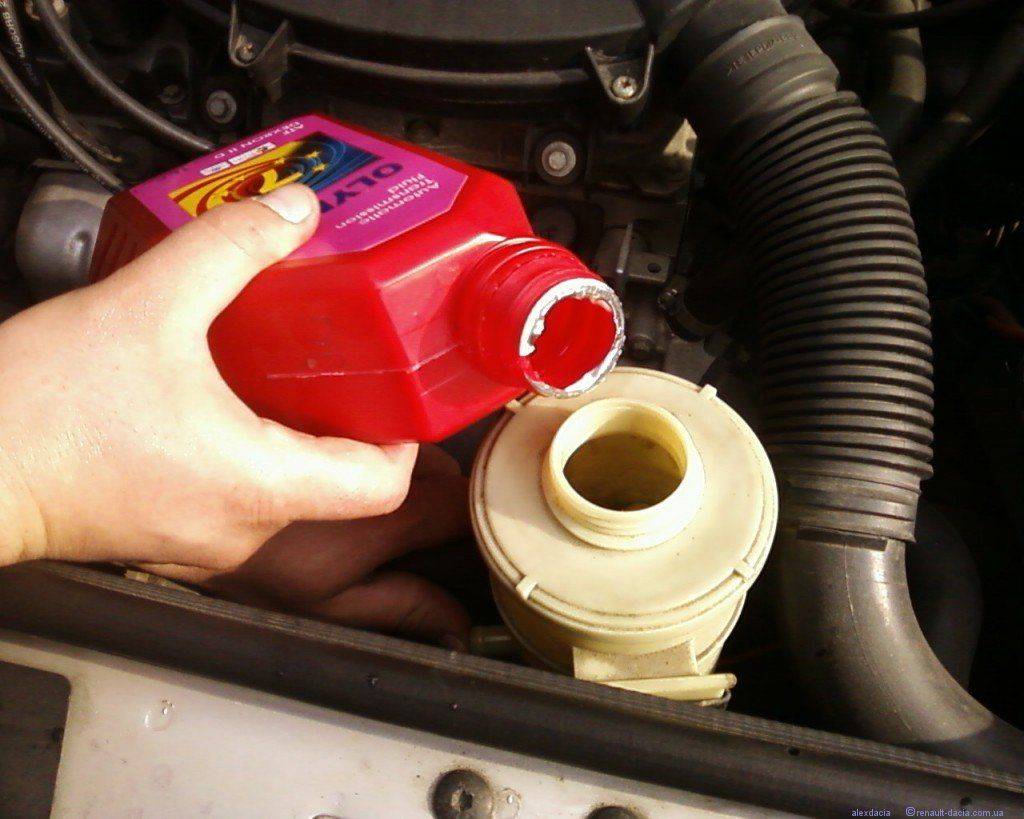

После чего нужно долить недостающее количество масла в горловину бака. Теперь, когда все пункты выполнены, следует снова проверить систему ГУР на наличие воздушных пробок путем поворота рулевого колеса из стороны в сторону.

Если, при повороте руля из-под капота не слышно каких-либо скрипучих звуков, то все сделано правильно.

При заправке системы гидроусилителя руля КамАЗ маслом или после устранения неисправностей необходимо удалить из неё воздух («прокачать» рулевое управление).

Для этого необходимо:

  1. Вывесить передний мост так, чтобы колеса не касались земли. При помощи домкрата подложите козелки под балку с двух сторон. Но ни в коем случае не начинайте прокачку со стоящими на земле колесами. Либо отсоедините продольную тягу от сошки рулевого управления.
  2. Снимите крышку заливной горловины бачка насоса.
  3. Снимите резиновый колпачок с перепускного клапана рулевого механизма и наденьте на сферическую головку клапана прозрачный эластичный шланг, открытый конец которого опустите в стеклянный сосуд вместимостью не менее 0,5 литра. Сосуд должен быть заполнен маслом до половины его объема.
  4. Отверните на ½……3/4 оборота перепускной клапан рулевого механизма.
  5. Поверните рулевое колесо ВЛЕВО до упора.
  6. Заливайте масло в бачок насоса до тех пор, пока его уровень не перестанет понижаться.
  7. Пустите двигатель и при работе с минимальной частотой вращения коленвала доливайте масло в бачек насоса, не допуская снижения уровня, до тех пор, пока не прекратиться выделение пузырьков воздуха из шланга, надетого на перепускной клапан.
  8. Заверните перепускной клапан.
  9. Поворачивайте рулевое колесо ВПРАВО до упора и обратно в ЛЕВОЕ положение. Удерживая рулевое колесо в левом положении, отверните на ½……3/4 оборота перепускной клапан и снова проследите за выделением пузырьков воздуха. После прекращения выделения пузырьков заверните перепускной клапан.
  10. Повторите предыдущую операцию не менее двух раз. В результате из перепускного клапана должно выходить чистое (без примеси воздуха) масло. Если выделение пузырьков воздуха продолжается, повторите операцию еще 1-2 раза, при этом следите за уровнем масла в бачке насоса, поддерживая его между метками на указателе уровня.
  11. Остановите двигатель.
  12. Снимите шланг со сферической головки перепускного клапана и наденьте на неё защитный колпачок. Еще раз проверьте уровень масла в бачке насоса и, если нужно, долейте масло. Установите крышку заливной горловины бачка насоса. Если вы отсоединяли продольную рулевую тягу – установите её на место.

Процесс удаления воздуха из системы завершен.

Схема ГУРа

Прокачка ГУР
и его системы проводится при замене рабочей жидкости, завоздушивании, которое может быть результатом неисправности или выполнения ремонтных работ. Попавший внутрь воздух не только снижает эффективность работы , но и может вызвать серьезные поломки, в частности, выход из строя насоса ГУРа. Поэтому прокачку гидроусилителя
необходимо проводить в строгом соответствии с существующей технологией.

Ремонт гидроусилителя руля

Ремонт ГУР КамАЗ должен выполняться специалистами, имеющими нужные навыки. Лучше всего заказывать услугу в специализированных автосервисах, где занимаются обслуживанием автомобилей КамАЗ или грузовой техники.

Распространенные неисправности

Вообще, ремонт гидравлического усилителя руля на КамАЗах требуется на очень часто, так как это довольно надежная система. Особенно, если соблюдаются правила использования узла и выполняется плановое его обслуживание.

Обычно перебои в работе ГУР возникают при отрицательных температурах воздуха, зимой, при перепадах температур. Все поломки гидроусилителя руля КамАЗ можно поделить на две категории: механические и гидравлические (оба типа неисправностей могут образовываться в любой части узла).

Основная проблема связана с насосом на ГУР КамАЗ: повышается вязкость смазочных веществ, что способствует выдавливанию сальников и утечке масла. Такая неисправность особенно часто появляется на машинах, которые эксплуатируются неправильно, например, оставляются на автостоянке с выкрученными колесами. При пуске мотора давление возрастает только на одной из сторон, и сальник выдавливается.

При плюсовых температурах перебои в работе механизма возникают из-за грязи и пыли, которые задуваются в систему. Это приводит к разгерметизации отдельных элементов, отчего увеличивается износ втулок и штоков. На последних довольно быстро образуется ржавчина, что способствует и быстрому стиранию втулок. При использовании грузовика через 200-300 км пробега между этими деталями появляется люфт, от этого возникает стук рулевой рейки. Также нередко требуется регулировка зубчатого зацепления.

Как удалить воздушную пробку из системы

При выполнении заправки смазочными веществами или после ремонта требуется убрать воздух из системы (прокачать ГУР на КамАЗе).

Последовательность действий такая:

  1. Вывешивание переднего моста таким образом, чтобы колеса не соприкасались с землей. Выполняется подъем грузовика домкратом и подкладывание козелков под балку с обеих сторон.

Лучше, если данную работу будут выполнять специалисты, которые знают, как прокачать гидроусилитель руля на КамАЗе правильно, чтобы в системе точно не осталось воздуха.

Замена деталей при ремонте гидроусилителя руля

Начиная ремонт гидроусилителя, корпуса насоса ГУР и прочих элементов системы, нужно понимать, что детали, исчерпавшие свой ресурс, нельзя восстановить, их можно только заменить на новые. Изготовление запчастей с высокой точностью и гладкостью поверхностей возможно только на производствах, которые специализируются на создании таких деталей. Именно поэтому покупать комплектующие для КамАЗа необходимо у надежных компаний, которые выполняют поставку от официальных производителей.

Регулировка рулевого механизма

Проверять и регулировать рулевой механизм можно только в положении, когда мотор отключен, а продольная рулевая тяга отсоединена.

Перед началом работ нужно проверить балансировку колес, уровень давления, присутствие масла в рулевом управлении и на ступицах, настройки ступичных подшипников и тяг, функционирование амортизаторов, качество установки передних колес, уровень масла в насосе.

Для проверки усилия рулевой колонки используется динамометр, закрепленный на ободе колеса. Усилие проверяется при разных положениях рулевого колеса: при повороте на 2 и более оборота от начального положения, при повороте на три четверти оборота, при прохождении колесом начального положения.

Усилия, которые не соответствуют в нужных положениях заданным значениям, необходимо отрегулировать. Для этого может потребоваться демонтаж узла, его частичная или полная разборка:
