Прокачиваем сцепление на Форд Фокус 2 своими руками

Когда приходит время для замены сцепления Форд Фокус 2 или бережливость продлевает ресурс

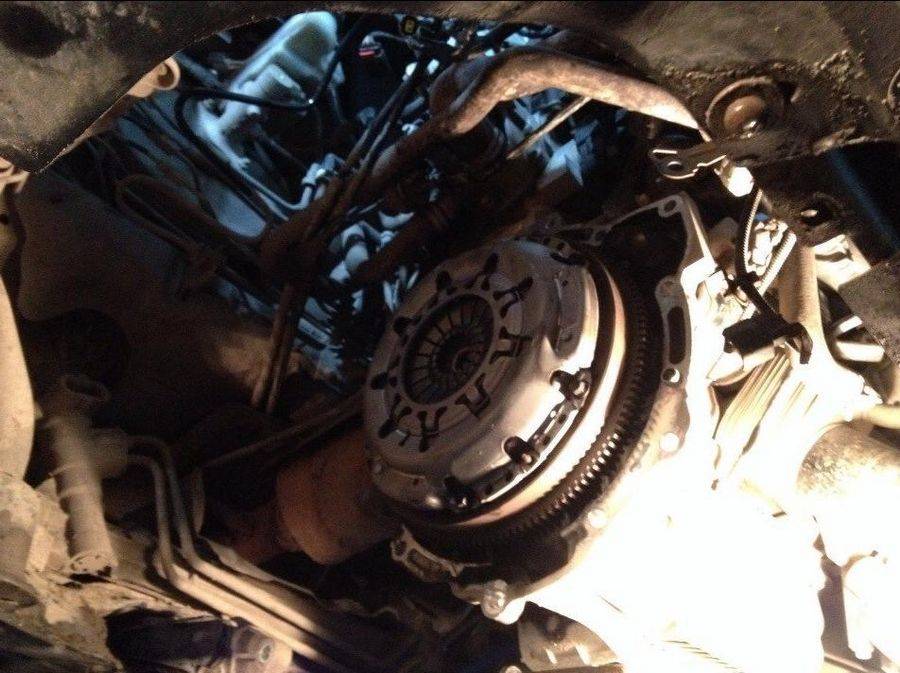

Если пружины побрякивают, такой диск устанавливать нельзя! При снятии корзины сцепления, сделайте сопряженные метки маркером либо зарубки зубилом на корзине сцепления и маховике.

Возможно, замена корзины не потребуется и вы сохраните заводскую балансировку. При отсутствии центровочного валика его можно изготовить, заказав токарю.

При этом измеряется внутренний диаметр шлицов ведомого диска. Это будет наружный диаметр центровочного валика. Измерьте диаметр внутреннего гнезда и его глубину в коленвале двигателя, прибавьте миллиметров Это будет диаметр и длина сужающегося конца центровочного валика. Наложите корзину сцепления с ведомым диском на маховик. Замеряйте длину от торца гнезда коленвала до торца лепестков и прибавьте в длину мм для удобства обхвата.

Извлекаем пружину с фиксатором цилиндра и выжимной вилки. Далее регулируем гайку на штоке так, чтобы расстояние хода вилки составляло не более 6 мм. Ресурс Сколько ходит сцепление на Форд Фокус 2? На этот вопрос нет определенного ответа. Все зависит от качества и состояния дороги, манеры вождения и обслуживания автомобиля. Если стиль вождения аккуратный, а дорога вполне пригодна для нормальной езды, то ресурс сцепления, в среднем, составляет тыс. Возможно, в процессе эксплуатации на таком пробеге возникнут незначительные проблемы в виде замены подшипника и пружин на диске сцепления.

При щадящей эксплуатации автомобиля узлы сцепления могут прослужить до полумиллиона километров. Самостоятельная прокачка Если быть точным, то прокачка сцепления Форд Фокус 2 — это удаление воздушных образований из системы управления. Обычно воздух попадает из-за изношенных труб или недостаточной затяжки соединений. Для этого мероприятия понадобятся: Набор инструментов, который есть в любом гараже; Упаковка тормозной жидкости ТЖ ; Пустая тара для слива отработанной ТЖ; Шланг с нужным диаметром под сливной штуцер; Помощники или упор под педаль сцепления если процесс будет выполняться самостоятельно Перед тем, как начать процесс, нужно отрегулировать систему.

Ход педали должен быть свободным, пружины должны быть отрегулированы. Система сцепления — процесс прокачки своими руками: Первое, что нужно сделать — это долить тормозной жидкости в бочок цилиндра до уровня см от его верхнего края. Желательно наполнять жидкость через фильтр, дабы предотвратить попадание нежелательных включений грязь, пыль, примеси в систему.

С верхушки ПГУ снимаем резиновую крышечку с клапаном и фиксируем отливной шланг. Другой конец помещаем в подготовленный сосуд 1 л , который уже наполненный тормозной жидкостью мл Откручиваем припускной клапан на оборота и нажимаем помощник несколько раз на педаль. Это нужно для того, чтобы попавший воздух вышел из системы. При необходимости параллельно нужно доливать тормозную жидкость в бачок, чтобы уровень ее не падал до см от верхушки. После того, как весь воздух вышел, а педаль продолжает быть нажатой до упора, плотно закручиваем клапан.

Далее, проверяем качество выполненной работы. Напарник максимально выжимает педаль, а вы смотрите на ход толкателя. Оптимальное расстояние хода — мм. Прокачка системы должна осуществляться только качественно тормозной жидкостью. Если этим моментом пренебречь, то в процессе резиновые сальники и колпачки системы могут разбухнуть, а это приведет к очередной неисправности. Хотите получать новые прямо в свой почтовый ящик? А вдруг и это будет интересно:

Как прокачать сцепление автомобиля (общее руководство)

Подготовка к прокачке. Сама по себе процедура подкачки сцепления не так уж и сложна, как это может показаться на первый взгляд. В первую очередь здесь вам необходимо убедиться в том, что уровень тормозной жидкости не снизился. Он должен быть в норме и если его не хватает, то нужно будет добавить.

Далее переходим на рабочий цилиндр. А именно, здесь имеется защитный колпачок клапана, который нужно будет очистить от пыли и загрязнений.

Тем кто не знает, что такое рабочий цилиндр, вкратце объясню. Рабочий цилиндр является устройством, в которое входит шток от акселератора сцепления (педали в салоне). В зависимости от модели автомобиля, его расположение может быть различным. Но на большинстве моделях он располагается в перегородке подкапотного пространства под расширительным бачком тормозной жидкости. Обычно со стороны водителя, не далеко от тормозного цилиндра.

После того, как колпачок будет очищен от загрязнений и пыли, его нужно будет снять, после чего на шток клапана одеваем резиновый патрубок соответствующего диаметра.

После этого берем небольшую емкость и заливаем в нее немного тормозной жидкости. Только помните, использовать необходимо ту жидкость, что используется в автомобиле

Обращаем внимание и на то, что жидкости должно быть столько, чтобы свободный конец патрубка полностью мог погрузиться как минимум на два-три сантиметра

Процесс подкачки. Итак, теперь можно приступать и к непосредственной подкачке сцепления. Хотелось также отметить, что намного проще выполнить эту работу вместе с помощником.

1). Просим помощника сесть за руль и выжать сцепление раза 2-3, после чего он должен зафиксировать педаль в нижнем положении. Вы в это время откручиваете клапан, чтобы выпустить воздух. При это следим и за тем, чтобы один конец патрубка постоянно был погружен в емкость с тормозной жидкостью.

2). В момент откручивания штуцера прокачки, тормозная жидкость под усилием выжатого акселератора будет выходить из системы.

3). В частности, жидкость, через патрубок вытекает в емкость. Соответственно вместе с ней будет выходить и воздух. Пузырьки появляющиеся в бутылке, нам и будут говорить об этом.

4). После того, как из системы воздух полностью выйдет, подаете помощнику команду, чтобы он опустил педаль. А вы обратно закручиваете клапан.

5). Процедуру необходимо повторить несколько раз, то есть повторяем до тех пор, пока из патрубка в емкость не перестанет попадать воздух. Как правило хватает 2-3 подходов.

6). В данном случаи также необходимо следить и за уровнем тормозной жидкости в бачке. А при необходимости доливаем ее до отметки MAX.

7). В случаи, если помощника рядом не оказалось, то не стоит сильно огорчаться, так как выполнить эту работу можно и самостоятельно. Единственное, нужно будет при помощи какого-небудь упора зафиксировать педаль сцепления.

Видео

Как прокачать сцепление на Ваз 2110, 2111, 2112

1). Загоняем автомобиль на смотровую яму после чего открываем капот и находим бачок с тормозной жидкостью (см. фото). Откручиваем с бочка крышку и доливаем туда тормозную жидкость до отметки MAX.

2). После доливки закрываем крышку бачка, чтобы в нее не попадал воздух, или же просто накидываем ее сверху и после этого перебираемся под днище автомобиля.

3). Помощник в это время садиться за руль. Кстати, в процессе прокачки необходимо следить и за уровнем в тормозном бачке. А именно, он не должен опускаться ниже, чем на 15 мм. А лучше вообще по чаще подливать тормозную жидкость в бачок, а то мало ли что.

4). Далее попросите помощника, чтобы он плавно 5-10 раз нажал на педаль сцепления, а на последнее нажатие, чтобы он ее выжал и держал в полу, пока в это время вы будете проделывать одну операцию.

5). Вы в это время ( в зависимости от того, какое колесо прокачиваете) снимаете с прокаченного штуцера защитный колпачок. Вот к примеру на заднем колесе  прокачаной штуцер расположен там где показано стрелкой на правом фото, а на переднем колесе данная деталь и её защитный колпачок расположены там где указано на левом фото:

6). Данный колпачок снимаем и надеваем на прокачной штуцер шланг, а другим концом этот шланг опускаем в небольшую емкость, которую заранее наполняем немного новой тормозной жидкостью.  После проделывания всех операций, аккуратно ослабляем штуцер на 2-3 оборота и в емкость начнет сливаться отработанная жидкость, в которой будут пузырьки воздуха.  После того, как жидкость перестанет течь, штуцер заворачиваем, после чего помощнику подаем команду, чтобы убрал ногу с педали. Продолжаем проводит эту операцию до тех пор, пока жидкость не начнёт выходить без пузырьков воздуха.

(На фото ниже пример приведён на переднем колесе, на заднем всё делается идентично)

Распространенные проблемы с коробкой-роботом

Частой проблемой роботизированной коробки передач считают выход из строя блока управления трансмиссией ТСМ. Во время работы иногда получают сообщения об ошибках из-за отказа соленоидов, подтверждающегося следующими косвенными признаками:

  • учащаются случаи перехода коробки в аварийный режим;
  • появляются резкие толчки при переключении скоростей;
  • слышны удары в районе коробки при плавном повышении оборотов двигателя.

Нередко встречается неисправность сервомоторов, расположенных на коробке. После замены мотора следует переобучить КПП.

Если обнаружены неисправности в коробке-роботе на «Фиесте», то нужно убедиться в правильной работе АBS, поскольку сбои этого агрегата оказывают воздействие на процесс управления трансмиссией.

Одна из часто встречающихся проблем РКПП — нарушения актуаторов (электромеханических приводов сцепления и переключения передач). В процессе работы загрязняются и изнашиваются щетки, портятся рычаги и зубчатые колеса привода. В таких случаях автомобиль начинает двигаться рывками.

Неправильная эксплуатация роботизированной коробки становится причиной сбоев. Быстрые ускорения могут привести к досрочному износу диска сцепления, корзины, выжимного подшипника и его направляющей.

Наконец, часто причиной проблем с КПП служит коррозия электропроводки. Поэтому до адаптации нужно проверить целостность кабелей, а также исправность предохранителей.

https://youtube.com/watch?v=95zDWlmD92E%3F

Признаки, когда необходимо менять сцепление или прокачивать/регулировать его

Как правило, этот узел имеет довольно продолжительный срок службы и подлежит замене примерно через 70-80 тыс. км пробега на машинах отечественного производства, а на Форде Фокус 1 может проходить до 150 тыс. км. Стоит отметить, что на срок эксплуатации сцепления напрямую влияют такие факторы как уровень нагрузки, условия эксплуатации и т.д.

Чтобы определить, нужна ли замена сцепления, стоит обратить внимание на ряд признаков:

  • Специфический шум, проявляющийся при нажатии на педаль сцепления.
  • При включении и переключении передач возникают рывки.
  • Неполное включение сцепления (сцепление буксует либо его «ведет»).

Отдельное внимание нужно уделить выбору нового сцепления, поскольку нередко автовладельцы выбирают изделия ненадлежащего качества. В итоге, это является причиной некорректной работы и преждевременной поломки, как результат – возникновению аварийной ситуации

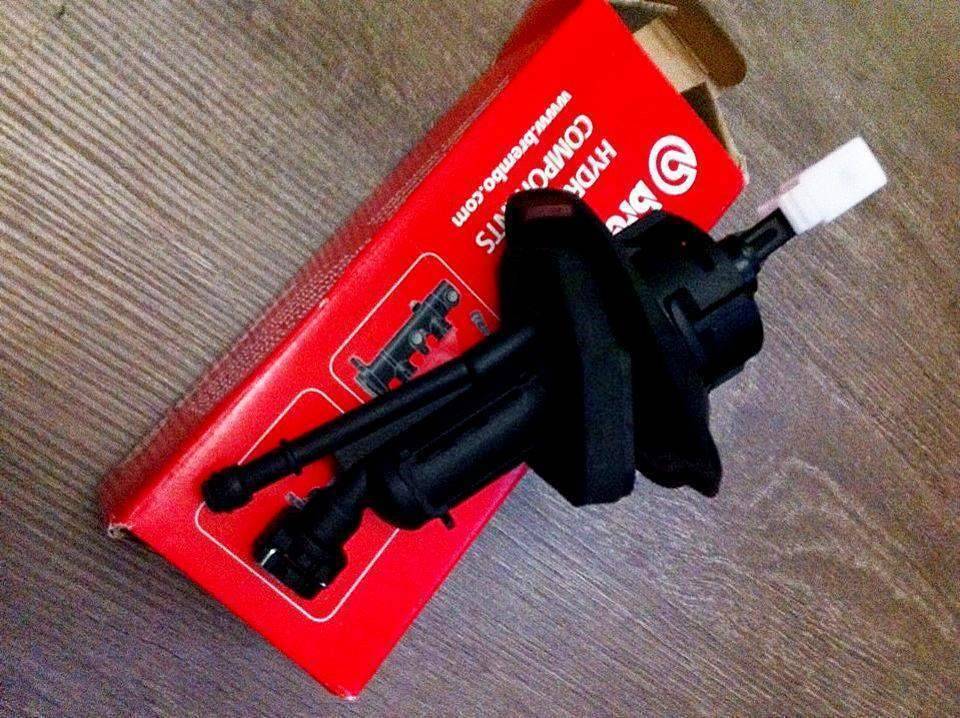

Замена цилиндра сцепления

Сцепление Фокуса имеет 2 цилиндра: основной и дополнительный. Первый, или главный, отвечает за создание давления и передачу его на второй, рабочий цилиндр. Находится он под торпедо, штоком соединён с педалью муфты. Рабочий цилиндр соединён с выжимным подшипником, расположен сзади корзины.

Замена или ремонт гидравлических цилиндров требуется в случае подтёков тормозной жидкости. Если повреждён главный элемент, вытаскивать коробку не нужно. Достаточно разобрать приборную панель, снизить уровень смазки в расширительном бачке и поменять цилиндр.

На завершающем этапе должна проводиться адаптация нового сцепления, если коробка типа 3 Powershift. От этого зависит плавность переключения скоростей.

Видео по замене сцепления на Фокус 2:

Некоторые особенности гидропривода сцепления Форд Фокус 2

Нередко владельцы автомобилей Focus спрашивают, как отрегулировать сцепление, если педаль поздно «схватывает». Следует отметить, что на этой модели Форд ГПС не регулируется, как-то изменить работу узла можно только путем прокачки гидравлики.

Еще одно интересное решение концерна Ford, используемое в конструкции авто – объединение РЦС с выжимным подшипником, поэтому для замены рабочего цилиндра приходится снимать коробку передач. Также лишняя работа добавляется и при смене выжимного, потому что в любом случае нужно прокачивать сцепление.

Когда ПС легко нажимается, «продавливается» до конца чуть ли не пальцами руки, вероятнее всего, неисправен главный цилиндр сцепления (ГЦС). Если стандартное расположение этой детали на многих легковых машинах – под капотом, рядом с панелью стеклоочистителя, то на «Фокусе» ГЦС находится гораздо ниже, в непосредственной близости от педали сцепления, и связан с ней механически.

Корзины и диска сцепления на этих автомобилях обычно хватает на 100-150 тыс. км, многое зависит от условий эксплуатации. Но вот выжимной подшипник может выйти из строя значительно раньше, и в этом случае все равно придется снимать коробку передач, заниматься достаточно серьезным ремонтом.

Ход педали сцепления проверяют для оценки технического состояния сцепления и при выяснении причин его ненормальной работы (сцепление «ведет», «пробуксовывает» и т.п.). 1. Не нажимая на педаль, измерьте расстояние между накладкой педали и ковриком пола кузова.

2. Не изменяя положения линейки, нажмите на педаль до упора и вновь измерьте расстояние между накладкой педали и ковриком. Разность двух измерений должна быть (139±3) мм. Регулировка хода педали в эксплуатации не предусмотрена. Значительное отклонение хода от указанного значения, сопровождающееся ненормальной работой сцепления («пробуксовка», «ведение», рывки в момент трогания с места), свидетельствует о повреждении сцепления или привода его выключения. При незначительных отклонениях хода от указанного значения исправно работающее сцепление можно продолжать эксплуатировать.

Уже несколько лет, как выпускается третья генерация этой легендарной марки, основные механизмы трансмиссии которой практически не изменились по сравнению с предыдущей серией. Поэтому методы устранения поломок, можно предположить, будут аналогичны. В частности, опыт по замене сцепления на автомобиле Форд Фокус 2 может пригодиться в будущем владельцам нового поколения.

Общие сведения об устройстве фрикционной муфты Ford Focus II

В машине используется сухая однодисковая муфта с гидравлическим приводом управления и центральной диафрагменной пружиной. Ведущий и ведомый диски осуществляют передачу крутящего момента от двигателя на трансмиссию. Кожух фрикциона крепится шестью болтами к маховику мотора.

Основные детали сцепления:

  • выжимной подшипник;
  • ведомый диск;
  • корзина (ведущий диск);
  • гидропривод.

В кожухе закреплена диафрагменная пружина, которую балансируют с диском на заводе-изготовителе. По этой причине корзина должна меняться полностью.

Ведомый диск конструктивно состоит из двух стальных пластин, соединенных заклепками. Он расположен между маховиком и ведущим диском. Особые пластинчатые пружины, входящие в его комплект, нивелируют рывки при включении муфты и улучшают прилегание фрикционных накладок к плоскостям корзины и маховика.

Как прокачать сцепление автомобиля (общее руководство)

Подготовка к прокачке. Сама по себе процедура подкачки сцепления не так уж и сложна, как это может показаться на первый взгляд. В первую очередь здесь вам необходимо убедиться в том, что уровень тормозной жидкости не снизился. Он должен быть в норме и если его не хватает, то нужно будет добавить.

Далее переходим на рабочий цилиндр. А именно, здесь имеется защитный колпачок клапана, который нужно будет очистить от пыли и загрязнений.

Тем кто не знает, что такое рабочий цилиндр, вкратце объясню. Рабочий цилиндр является устройством, в которое входит шток от акселератора сцепления (педали в салоне). В зависимости от модели автомобиля, его расположение может быть различным. Но на большинстве моделях он располагается в перегородке подкапотного пространства под расширительным бачком тормозной жидкости. Обычно со стороны водителя, не далеко от тормозного цилиндра.

После того, как колпачок будет очищен от загрязнений и пыли, его нужно будет снять, после чего на шток клапана одеваем резиновый патрубок соответствующего диаметра.

После этого берем небольшую емкость и заливаем в нее немного тормозной жидкости. Только помните, использовать необходимо ту жидкость, что используется в автомобиле

Обращаем внимание и на то, что жидкости должно быть столько, чтобы свободный конец патрубка полностью мог погрузиться как минимум на два-три сантиметра

Процесс подкачки. Итак, теперь можно приступать и к непосредственной подкачке сцепления. Хотелось также отметить, что намного проще выполнить эту работу вместе с помощником.

1). Просим помощника сесть за руль и выжать сцепление раза 2-3, после чего он должен зафиксировать педаль в нижнем положении. Вы в это время откручиваете клапан, чтобы выпустить воздух. При это следим и за тем, чтобы один конец патрубка постоянно был погружен в емкость с тормозной жидкостью.

2). В момент откручивания штуцера прокачки, тормозная жидкость под усилием выжатого акселератора будет выходить из системы.

3). В частности, жидкость, через патрубок вытекает в емкость. Соответственно вместе с ней будет выходить и воздух. Пузырьки появляющиеся в бутылке, нам и будут говорить об этом.

4). После того, как из системы воздух полностью выйдет, подаете помощнику команду, чтобы он опустил педаль. А вы обратно закручиваете клапан.

5). Процедуру необходимо повторить несколько раз, то есть повторяем до тех пор, пока из патрубка в емкость не перестанет попадать воздух. Как правило хватает 2-3 подходов.

6). В данном случаи также необходимо следить и за уровнем тормозной жидкости в бачке. А при необходимости доливаем ее до отметки MAX.

7). В случаи, если помощника рядом не оказалось, то не стоит сильно огорчаться, так как выполнить эту работу можно и самостоятельно. Единственное, нужно будет при помощи какого-небудь упора зафиксировать педаль сцепления.

Видео

Как прокачать сцепление на Ваз 2110, 2111, 2112

1). Загоняем автомобиль на смотровую яму после чего открываем капот и находим бачок с тормозной жидкостью (см. фото). Откручиваем с бочка крышку и доливаем туда тормозную жидкость до отметки MAX.

2). После доливки закрываем крышку бачка, чтобы в нее не попадал воздух, или же просто накидываем ее сверху и после этого перебираемся под днище автомобиля.

3). Помощник в это время садиться за руль. Кстати, в процессе прокачки необходимо следить и за уровнем в тормозном бачке. А именно, он не должен опускаться ниже, чем на 15 мм. А лучше вообще по чаще подливать тормозную жидкость в бачок, а то мало ли что.

4). Далее попросите помощника, чтобы он плавно 5-10 раз нажал на педаль сцепления, а на последнее нажатие, чтобы он ее выжал и держал в полу, пока в это время вы будете проделывать одну операцию.

5). Вы в это время ( в зависимости от того, какое колесо прокачиваете) снимаете с прокаченного штуцера защитный колпачок. Вот к примеру на заднем колесе  прокачаной штуцер расположен там где показано стрелкой на правом фото, а на переднем колесе данная деталь и её защитный колпачок расположены там где указано на левом фото:

6). Данный колпачок снимаем и надеваем на прокачной штуцер шланг, а другим концом этот шланг опускаем в небольшую емкость, которую заранее наполняем немного новой тормозной жидкостью.  После проделывания всех операций, аккуратно ослабляем штуцер на 2-3 оборота и в емкость начнет сливаться отработанная жидкость, в которой будут пузырьки воздуха.  После того, как жидкость перестанет течь, штуцер заворачиваем, после чего помощнику подаем команду, чтобы убрал ногу с педали. Продолжаем проводит эту операцию до тех пор, пока жидкость не начнёт выходить без пузырьков воздуха.

(На фото ниже пример приведён на переднем колесе, на заднем всё делается идентично)

Полезные советы для долгой эксплуатации сцепления Ford Focus 2

Чтобы весь узел работал беспроблемно и долго, не следует долго держать сцепление зажатым. Начинающие автовладельцы часто грешат этим после обучения в автошколе. В данной ситуации имеется две опасности:

  • Ваша нога быстро устанет.
  • Педаль пребывает в выжатом положении, то есть, ведомый диск буксует и изнашивается. Хоть выжимной подшипник и предполагает длительный эксплуатационный срок, постоянное нажатие и удержание будет уменьшать ресурс детали.

Если вам пришлось стоять в пробке или на светофоре, лучше ставить машину на нейтралку, а сцепление использовать лишь в период продолжения езды. Когда сцепление буксует, это заметно по показаниям тахометра. Если резкое нажатие на педаль газа повышает обороты, но скоро они падают, и лишь затем автомобиль начинает разгон, пришла пора отрегулировать педаль сцепления. Возможно, узел придется полностью заменить.

Подготовительные работы

Для оптимальной и стабильной работы системы гидропривода необходимо следить за состоянием её систем в целом и частности за отсутствием воздуха в ней.

Во вредя прокачки следует применять только чистую жидкость и только той марки, которую рекомендует производитель. В нашем случае — это ROSDOT 4.

При смешивании разного вида гидравлической жидкости, следует поменять её и установить новые уплотнительные кольца. При регулярных же утечках следует установить место протечки, и устранить выявленное повреждение. Помните, что плохо выполненные работы по прокачке жидкости гидравлического привода, может послужить причиной неоправданной замены деталей или ошибочной диагностики.
