Как проверить датчик скорости на Лада Калина своими руками?

Характерные признаки поломки устройства и его замена

Лада Калина оборудуется разными датчиками, но все они имеют одинаковые посадочные места. Датчики маркируются цифрами:

  • 1118-3843010
  • 1118-3843010-04
  • 1118-3843010-02

Когда на автомобиле Лада Калина или Лада Гранта выходит из строя этот датчик, скорость транспортного средства измерить невозможно. Это вызывает также ухудшение работы мотора. Чаще всего требуется полная замена датчика при следующих неисправностях:

  • при движении прыгает стрелка спидометра или просто спокойно лежит без движения;
  • перестал работать электрический усилителя руля;
  • горит лампочка, требующая «проверить двигатель»;
  • спидометр не считает километраж;
  • дергается стрелка, показывающая уровень топлива.

Причин, когда не работает спидометр, очень много. На первом месте всегда стоит поломка или отказ датчика скорости. Другой причиной может быть влажная фишка. От влаги начинают окисляться контакты. Чтобы уберечь датчик, рекомендуется верхнюю поверхность покрывать герметиком. Когда обнаружена плохая работа ДС, не стоит сразу его менять.

Сначала нужно провести диагностику. Необходимо зачистить контакты и протестировать устройство. Если это не помогло, можно приступать к замене. Поменять рассматриваемый элемент достаточно просто. С этим справится любой автолюбитель. Обычно такая работа выполняется за полчаса. Для этого нужно:

  • выключить зажигание;
  • снять воздушный фильтр;
  • отключить провода;
  • открутить гайку, крепящую устройство;
  • закрепить новый прибор.

В некоторых случаях помогает простая зачистка контактов. Однако это временное спасение. Через несколько дней датчик откажет вновь. Чтобы избежать появления таких проблем, нужно хорошо загерметизировать место подсоединения устройства к коробке передач. Элемент крепится к корпусу КПП. Он расположен около левого ШРУСа.

Когда Лада Калина оборудована 16-клапанным двигателем, датчик очень просто поменять. Эта операция потребует немного времени. Если установлен восьмиклапанный двигатель, для замены устройства необходимо удалить гофру, которая подсоединена к воздушному фильтру.

Датчик, установленный на заводе, имеет маркировку, начинающуюся с цифр 1118. Однако Лада Калина с 2011 г. начала оборудоваться коробками передач, которые устанавливаются на Ладу Приору. Маркировка в этом случае начинается с других цифр, 2170. Вмонтированный предохранитель, защищающий электрическую схему установленного щитка приборов, обозначается F1. Им оборудуют монтажный блок. Когда предохранитель горит, спидометр прекращает свою работу.

Основные симптомы и причины поломки

Явные несовпадения спидометра и тахометра, к тому же, автомобиль едет на первой скорости!

Это происходит как во время движения, так и тогда, когда автомобиль просто стоит на месте

Чтобы такая неисправность дала о себе знать, не важно, сколько прошел автомобиль

Датчик скорости

Благодаря электронике автомобиль может сам регулировать подачу топлива. Датчик работает на основе эффекта Холла. Он передает импульсы вращения от колеса на контролер. Если авто будет двигаться накатом, а скорость при этом будет не более 20 км. час, то система автоматически прекратит подачу топлива.

На Ладе Калина могут устанавливаться разные датчики. Они имеют одинаковые посадочные места, но при этом отличаются друг от друга. В том случае, когда на авто поломается датчик, то скорость транспортного средства невозможно будет измерять. Это также скажется и на ухудшении работы двигателя.

Симптомы поломки датчика скорости

Менять датчик надо при таких неисправностях:

  1. Стрелка спидометра прыгает или замерла.
  2. Не считается километраж.
  3. Не работает усилитель руля.
  4. Стрелка, которая показывает уровень топлива в баке (объём бака на универсале), прыгает.
  5. Горит лампочка, которая говорит о том, что надо проверить мотор.

Способы ремонта

Осмотр разъёма датчика скорости

Еще одной причиной, по которой не работает датчик скорости, может быть влажный разъем. От этого контакты на нём начинают окисляться. Чтобы избежать этого, надо покрывать контакты герметиком.

Отложения грязи на датчике скорости, в таком случае рекомендуется ещё и проверка состояния масла в коробке передач

Также не рекомендуется сразу менять датчик скорости, когда обнаружится его неисправность. Изначально надо выявить причину неисправности. Все контакты почистить и проверить тестером устройство. Только после выявления точной причины неисправности его модно менять.

Замена датчика

Чтобы поменять датчик скорости не потребуется особых знаний. С такой работой может справиться каждый самостоятельно. Для этого надо:

  1. Выключить зажигание.
  2. Демонтировать воздушный фильтр.
  3. Отсоединить провода.
  4. Открутить крепление устройства.
  5. Поставить новый датчик.

Иногда может помочь простая зачистка контактов. В том случае, когда авто имеет восьмиклапанный мотор, то замена производится немного сложнее, чем на 16-клапанном. В таком случае придется снимать еще и гофру, которая крепится к фильтру. Сам датчик располагается на корпусе КПП.

Не всегда датчик скорости может быть причиной того, что спидометр не работает. Причина может быть и в щитке приборов. Тут надо помнить, что отремонтировать его или заменить отдельно некоторые детали на нём невозможно. Его меняют только полностью.

Как проверить датчик скорости на Лада Калина своими руками

Симптомы неисправного датчика скорости

Если у вашего автомобиля во время эксплуатации присутствует хоть одна из ниже названных причин, этот будет стопроцентным поводом для его проверки.

  • Не стабильная работа на холостых оборотах.
  • Расход топлива увеличился.
  • Двигатель не «тянет», либо перестал быть таким приемистым, как раньше.
  • Не работает или есть ошибки в работе спидометра.
  • Отключается электроусилитель руля.

Если на автомобиле установлен бортовой компьютер, то ошибки исходящие от датчика скорости, так же будут поводом для проверки.

Причины неисправности

Самой частой причиной поломки датчика скорости является вышедшее из строя проводка. Она сильно подвергается внешним погодным условиям, окисляется и ржавеет. Таким образом только внешний осмотр даст верный ответ.

Один из контактов датчика отпал из-за воздействия коррозии.

Проверка датчика скорости

Рассмотрим самые основные способы проверки.

Первый способ

Проверить датчик скорости достаточно просто, необходимо лишь иметь под рукой мультиметр.

Слева направо:1. Плюс 2. Импульс 3. Минус

Далее берём заранее снятый датчик, очищаем его от грязи подсоединяем к центральному контакту плюсовой провод, а минус ставим на корпус автомобиля. Затем воздействуем на датчик путем небольшой вибрации, при этом значения в мультиметре должны колебаться от 0,5 до 10 В.

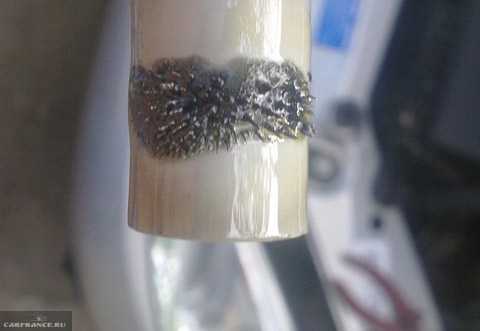

Грязь внутри датчика скорости

Второй способ

Датчик находится в корпусе КПП, переднее колесо вывешено. Таким же образом подсоединяем мультиметр и вращаем колесо. Если изменения на приборе есть, то датчик исправен.

Третий способ

Работает также безотказно и будет очень полезен тем, у кого нет мультиметра. Вывешиваем переднее колесо, берем лампочку на 12 В в патроне, плюс подсоединяем к АКБ, а минус на сигнальный контакт датчика. Если лампа загорается, то датчик рабочий.

Если же не один из вышеназванных способов вас не устроит, то гораздо проще купить новый датчик, и не возиться со старым.

За измерение скорости автомобиля отвечает датчик скорости. Именно он передает информацию на ЭБУ и благодарю этому датчику мы видим скорость нашего авто. Если вы вдруг заметили, что скорость на спидометре ниже, чем скорость вашего авто, возможно датчик вышел из строя и требуется его замена. Замену датчика скорости на Калинеможно произвести самостоятельно, без помощи специалистов, а как это сделать мы опишем ниже.

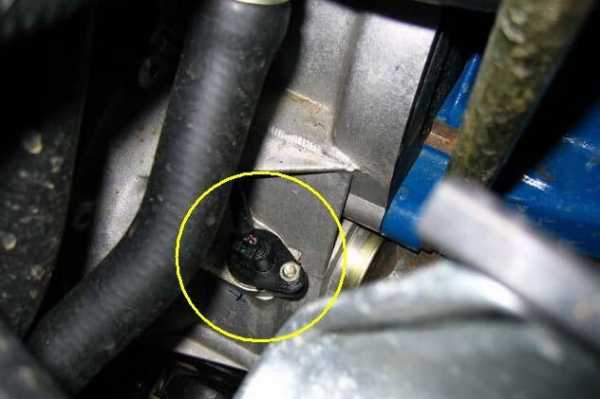

Какой установлен и где найти датчик скорости на Калине

Автомобили Лада Калина комплектуются датчиком скорости 1118-3843010. Расположен он на верхней части КПП, а чтобы до него добраться, необходимо открутить воздушный патрубок идущий от корпуса фильтра к дросселю.

Сколько стоит датчик скорости на Калину

  1. Датчик 1118-3843010 без кольца (Псков) цена от 350 руб
  2. Датчик 1118-3843010 без кольца (СтартВольт) цена от 300 руб
  3. Датчик 1118-3843010 с кольцом (Псков) цена от 500 руб
  4. Датчик 1118-3843010-04 (ЗАО Счет Маш) цена от 300 руб

Для того, чтобы точно определить, какой датчик у вас установлен, необходимо снять ваш старый и посмотреть на нем маркировку.

Как определить что датчик неисправен

Существует ряд признаков по которым можно определить что датчик скорости неисправен и требует замены.

  • Одометр не считает километраж
  • Стрелка спидометра хаотично двигается вне зависимости от скорости автомобиля
  • Горит Check Engine двигателя во время движения

Это основные признаки которые указывают на то, что замены датчика скорости на Калине вам не избежать.

После снятия датчика может осмотреть его и почистить, иногда это «реанимирует» его. В него может попасть влага или грязь, что приводит к его нестабильной работе. Так же может окислится контакт клеммы датчика.

Инструкция по замене датчика скорости 1118-3843010 Лада Калина

Итак, открываем капот и видим резиновый гофрированный патрубок идущий от воздушного фильтра к дросселю. Для удобства замены датчика, нам придется снять этот патрубок.

Аккуратно снимаем ее с датчика и откручиваем с помощью головки на «10» болт крепления датчика. Для удобства можно воспользоваться либо маленькой трещоткой, либо удлинителем.

Проверяем колодку датчика, при необходимо почистим ее, берем новый датчик устанавливаем его на место и производим сборку в обратной последовательности.

На этом процесс замены завершен, никаких других действий не требуется.

Рекомендации по замене датчика скорости на Калине

Не торопитесь сразу менять датчик, вполне возможно что окислились контакты или в колодку попала грязь. Можно так же почистить сам датчик и установить на место. На разных версиях Калины могут стоять разные датчики:

  • 1118-3843010
  • 1118-3843010-02
  • 1118-3843010-04

Не работает спидометр на Приоре: причины

Если спидометр на автомобиле Лада Приора не работает, первым делом следует убедиться, что проблема не связана с багами чипа, на котором он функционирует. За период эксплуатации КЭШ чипа может забиться информацией, из-за чего произойдет сбой спидометра. Чтобы обнулить установки чипа спидометра, необходимо сбросить «массу» с аккумуляторной батареи автомобиля и обесточить бортовую сеть автомобиля. Столь нехитрые манипуляции приведут к сбросу настроек запоминающих устройств, в том числе и чипа спидометра.

Когда обнуление чипа не помогает справиться с неисправностью спидометра, следует провести полную проверку цепи питания. Для этого потребуется:

  1. Проверить предохранительную пластину, установленную на плате предохранителей в цепи питания спидометра. Необходимый предохранитель обозначается «IG/METER»;
  2. Далее диагностируется исправность проводки на участке от датчика регистрации скорости до приборной панели. Часто на данном участке провода рвутся, пережимаются и получают другие дефекты, во многом из-за постоянной тряски автомобиля во время езды по не самым лучшим дорогам;
  3. Также во время проверки проводки обязательно необходимо осмотреть контакты в разъемах, которые могут придти в негодность из-за окисления и образования ржавчины. Не лишним будет зачистить контакты датчика и разъемы;
  4. Следующим шагом проверяем датчик контроля пройденного расстояния автомобиля. В сервисных центрах для его проверки используется диагностическое оборудование. Если диагностических приборов нет, можно проверить работу датчика, проехав несколько километров. Когда отсчет километров пробега продолжается, это говорит о работоспособности датчика.

Проверка и замена детали

Чтобы убедиться, что проблема состоит в поломке контроллера скорости Лады Калины, нужно воспользоваться тестером. Снимаем устройство и находим импульсный контакт при помощи мультиметра. Далее соединяем минусовый щуп с мотором, а плюсовый с импульсным проводом. Надеваем небольшую трубку на ось устройства и прокручиваем ее.

При этом мультиметр должен быть наготове, чтобы сразу же измерить возникшее напряжение. У работоспособного датчика напряжение должно изменяться с 0.5-0.6 В до 9.9-10 В. Замена датчика скорости происходит следующим образом. Нам понадобится два ключа, на 10 и на 21. Теперь необходимо отключить аккумулятор от сети, а после и разъем датчика. Теперь можно приступить к демонтажу дефектного прибора.

Столкнулся с такой проблемой — датчик скорости на Калине очень быстро вышел из строя. Говоря более конкретно, где-то за полтора года я заменил 3 датчика скорости. Причем последний не проработал и дня. Такой расклад событий меня не устраивал и, честно говоря, слегка поднадоел. Решил разобраться в чем причина столь быстрой «кончины» датчиков.

Поломаться датчик скорости, в основном, может по 3-и причинам — первая, и самая распространенная, попадание жидкости (воды или антифриза) на контакты датчика. Это происходит из-за подтекания патрубков или проезда через большую лужу. Вторая причина — попадания внутрь датчика трансмиссионного масла. Это уже из-за конструктивных особенностей самого датчика. И третья — микросхема датчика скорости может начать плавиться, почему это происходит никто точно не знает.

Первый раз у меня датчик скорости вышел из строя из-за попадания на него тосола. Устранил течь (подтекали патрубки идущие к печке, как раз над датчиком) и заменил датчик. Второй раз спидометр перестал показывать после поездки в дождливую погоду, хотя по лужам вроде и не ездил

Третий раз я вообще не понял почему он перестал работать, возможно сгорела сама микросхема, но это уже не так важно

Датчики скорости на Калину имеют три разновидности 1118-3843010-00 (02, 04). То есть отличаются только последними двумя цифрами. Продавци на рынке утверждают, что нужно ставить только тот, который стоял до этого. Так оно и есть (проверенно лично). Датчики с окончанием 02 и 04 взаимозаменяемы по посадочным местам, но если Вы установите 04 вместо 02 (или наоборот), то работать он не будет (или будет, но всего пару сотен метров, как у меня и произошло). Датчики с окончанием номера 00 вообще не получится установить вместо 02 или 04 из-за различной формы посадочных мест.

Датчик-скорости-1118-3843010-02 (Калуга) так же отличается от -04. На вид он более качественный, когда берешь в руки это заметно. Имеет овальную форму, а не угловатую. Низ датчика сделан не из пластмассы, а залит веществом, наподобие эпоксидной смолы (точно не знаю). Такой же датчик у меня стоял изначально. Почему я не купил такой же сразу, сам не знаю.

Так вот к чему я веду, покупайте те датчики, которые стояли у Вас. Придите в отделение АвтоВАЗа и попросите датчик скорости, Вам предложат фирменный, качественный датчик необходимого образца. И не нужно проводить «эксперименты», устанавливая все подряд. Только потратите свои деньги.

Еще одной причиной может стать отгнивание (повреждение) контактов на самом разъеме или же перелом его проводков.

В таком случае Вам придется купить новый разъем. Меняется он элементарно просто — отрезается старый и на его место прикручивается (припаивается) новый. Будьте внимательными с порядком проводов, не перепутайте их местами.

Измерение скорости автомобиля уже давно осуществляется не механическим способом. За это отвечает датчик скорости, принцип работы которого основан на эффекте Холла. Этот датчик подает в контроллер электромагнитные импульсы, на основе которых последний вычисляет скорость движения машины.

Измерение скорости автомобиля происходит следующим образом. Датчик за каждый километр пройденного пути посылает контроллеру фиксированное количество импульсов – 6004. Чем быстрее движется машина, тем выше частота передачи. Таким образом, контроллер вычисляет скорость по временному интервалу между импульсами.

Помимо своей основной функции, этот датчик косвенным образом помогает автовладельцу экономить топливо. Когда автомобиль движется накатом со скоростью свыше 20 км/ч, контроллер, основываясь на показаниях датчика, не открывает подачу горючего.

Диагностика

Проверка контроллера может быть произведена несколькими способами, рекомендуем ознакомиться с каждым из них более подробно. Для первых двух методов понадобится вольтметр.

  1. Сначала датчик необходимо демонтировать. Найдите его место установки, отключите подсоединенный разъем, выкрутите фиксирующую гайку и извлеките устройство из посадочного места.
  2. Затем возьмите вольтметр и разберитесь с распиновкой разъема. В разъеме расположено три контакта, первый из них обычно — это положительный контакт, второй — выходной сигнал, третий — отрицательный. Один из щупов тестера следует подключить к контакту под номером 2, а второй щуп надо заземлить — подключить к корпусу двигателя или кузову автомобиля.
  3. После надо вращать контроллер, чтобы определить, имеются ли импульсы в рабочем цикле и произвести замер выходного напряжения. Чтобы сделать это, надо установить кусок патрубка на ось датчика и прокручивать устройство со скоростью примерно 3-5 км/ч. От скорости вращения контроллера зависит напряжение, а также частота в тестере (автор видео — Артем Кульжанов).

Второй вариант диагностики выполняется без демонтажа датчика:

  1. Надо поставить автомобиль на домкрат. Поддомкратить нужно переднюю часть авто, чтобы одно из колес было вывешено и не соприкасалось с землей.
  2. После этого щупы тестера опять нужно подключить к контактам на разъеме устройства.
  3. Вывешенное колесо нужно вращать и одновременно следить за показаниями на дисплее тестера. Если в результате вращения появляется напряжение и частота, измеряемая в герцах, то это говорит о работоспособности устройства.

Есть еще один вариант проверки, для его выполнения понадобится лампочка или контролька.

Диагностика выполняется так:

  1. В первую очередь от датчика следует отсоединить штекер с проводкой.
  2. При помощи контрольки вам надо будет найти плюс и минус, перед этим нужно включить зажигание.
  3. Далее, как и в предыдущем методе, нужно поставить на домкрат передок кузова машины и вывесить одно колесо.
  4. Теперь следует соединить вывод контрольки с импульсным контактом датчика (обычно он средний) и повращать колесо рукой. Если при этом на контрольке загорелся минус, это свидетельствует о работоспособности девайса. Как вариант, вместо контрольки можно использовать лампочку с подключенным проводом, один из которых соединяется с аккумуляторной батареей, а второй — с сигнальным разъемом. Если при вращении колеса лампочка стала мигать, то контроллер исправен (видео снял Алекс Ков).

Масло

С внедрением новой коробки изменилось и количество масла. Так, для КПП ВАЗ-2181 объем масла снизился на 30 %. Изменились и требования к маслу – с минерального «АвтоВАЗ» перешел на синтетические трансмиссионные масла. Это касается и старых моделей КПП, и новых. Производитель заливает масло в КПП и в инструкции пишет, что его хватит на 5 лет или на весь срок работы КПП. Но на самом деле его менять нужно.

Ресурс масла в коробку передач «Калины» составляет примерно 30 тыс. км. В качестве масла в коробку можно подобрать что-нибудь из отечественных трансмиссионных продуктов. Так, отечественные автолюбители неплохо отзываются о продукции «Лукойл» и «Роснефть». Можно приобрести и импортные масла – например от Zic. Коробка скажет за это «спасибо».

Самостоятельно меняем датчик скорости Лада Калина

Когда неисправен датчик скорости на Лада Калина, начинает дергаться стрелка спидометра или она совсем не движется, высокая погрешность показаний, не работает гидроусилитель руля. В статье рассматриваются признаки и причины неисправности, дается инструкция по замене прибора. Кроме того, прилагаются фотоматериалы и демонстрационное видео.

Датчик скорости (ДС) является элементом топливной системы двигателей с инжектором. Его назначение — определять скорость вращения передних колес машины и передавать полученные данные электронному блоку управления. Контролер анализирует полученную информацию и отправляет ее на панель приборов. Кроме того, эти данные используются для расчета необходимых пропорций топлива и воздуха для образования качественной топливно-воздушной смеси, которая подается в цилиндры силового агрегата.

Рекомендации по замене датчика скорости на Калине

Не торопитесь сразу менять датчик, вполне возможно что окислились контакты или в колодку попала грязь. Можно так же почистить сам датчик и установить на место. На разных версиях Калины могут стоять разные датчики:

Все указанные выше датчики взаимозаменяемы! Они подходят для автомобилей Калина 1117, 1118 и 1119 с моторами 1,4 и 1,6 литра. Датчик скорости от Приоры физически подходит, но устанавливать его нельзя, так как он показывает неправильные значения.

Одна из многих “болезней” автомобиля Лада Калина – это проблемы спидометра на приборной панели, порой он попросту не работает. На форумах регулярно появляются сообщения – “почему не работает спидометр на калине”, сегодня мы рассмотрим основные причины неисправности данного узла в автомобиле.

Самой распространенной причиной не работающего спидометра, на автомобиле Лада Калина, как выясняется из интернетовских форумов, бывает отказ датчика скорости

. Есть несколько признаков этой неисправности. Стрелка спидометра, может лежать на 0, совершенно не шевелясь, а бывает и скачет, как горный козёл.

Иногда происходит её зависание, причём ей не важно, движется автомобиль или нет. Бывает также, загорается сигнальная лампа ЭУР, но это касается только тех Лад Калин, где установлен электроусилитель руля. Почему это происходит, водители, попавшие в эту ситуацию, понять пока не могут, ведь руль и спидометр, это ведь разные вещи

Почему это происходит, водители, попавшие в эту ситуацию, понять пока не могут, ведь руль и спидометр, это ведь разные вещи.

Отказ датчика скорости происходит из-за не герметичности его корпуса

. В результате чего внутрь начинает попадать вода или масло. Датчик стоит на корпусе коробки передач, недалеко от левого внутреннего шруса. Из под капота, на 16 клапанных двигателях, его легко можно снять и установить новый. Займет это не более 5 минут. А вот на 8 клапанных двигателях, чтобы до него добраться, придётся снять гофру, идущую от воздушного фильтра. Но, к сожалению, в запчасти поступают не всегда исправные датчики, и их приходится перебирать. Перед тем, как заменить датчик, отщёлкните колодку проводов, подходящую к датчику и посмотрите состояние контактов.

Напомним, что в предыдущей статье мы рассматривали как установить противотуманные фары на Гранту своими руками. Будьте внимательны, там очень щепетильный процесс подключения птф.

Если датчик был родной, то обязательно посмотрите его маркировку, она должна начинаться с первых четырёх цифр 1118, но в 2011 году на Калину стали ставить коробки перемены передач, от Приоры. На этих коробках маркировка датчика скорости будет начинаться с цифр 2170. Электрическая схема щитка приборов защищена предохранителем обозначенным, как F1, он установлен в монтажном блоке. При выходе его из строя спидометр работать не будет.

Кроме датчика скорости, предохранителя F1 и колодок соединения проводов неисправность спидометра на Лада Калина может быть и в самом щитке приборов

. В запчасти он поставляется, только в полной комплектации. Но если Вы решили щиток заменить, предварительно всё-таки проверьте крепление массового провода идущего от него. Может быть, причина неисправности, именно в нём.

Хотя конструкция спидометра полностью основана на электронике, но возникающие при его работе неисправности, водитель может устранить самостоятельно.

Сообщения на форумах

Алексей:у меня было такое, ты можешь снять приборку снять защиту с нее, ну там идет балансировка стрелок, если она слетела то она ставить на место и все.Олег:у отца было такое, машина прошла 2800 км и также стрелка прыгала то залегала то потом снова начала прыгать! тут подходило 1 ТО, оказалась всему жгут! разобрали жгут и оказалось 1 провод отошел заменили и все нормально! по гарантии поменяют! тоже думал датчик скорости оказалось все просто!Андрей:ну короче это датчик скорости. меняется элементарно, стоит 450 рублей или по гарантии, выходит из строя из-за попавшей в него влаги или масла.

Проверка датчика скорости

Вначале нужно выяснить, есть ли заземление и напряжение 12 В в контактах. Эти контакты прозваниваются, а контакт с импульсными сигналами тестируется при кручении.

Способ 1 (проверка вольтметром)

  1. Демонтируем датчик скорости.
  2. Используем вольтметр. Выясняем, какая клемма за что отвечает. Подсоединяем входящий контакт вольтметра к клемме, выводящей импульсные сигналы. Второй контакт вольтметра заземляем на двигатель или корпус машины.
  3. Вращая датчик скорости, определяем есть ли сигналы в рабочем цикле и замеряем выходное напряжение датчика. Дабы это сделать, можно надеть кусок трубочки на ось датчика (крутить со скоростью 3-5 км/ч.) Чем быстрее вы вращаете датчик, тем выше должно быть напряжение и частота в вольтметре.

Способ 2 (не снимая с автомобиля)

  1. Устанавливаем машину на домкрат так, чтобы одно колесо не касалось поверхности земли.
  2. Соединяем контакты датчика с вольтметром.
  3. Вращаем колесо и диагностируем, появляется ли напряжение — если есть напряжение и частота в Гц, то датчик скорости работает.

Способ 3 (проверка контролькой или лампочкой)

  1. Отсоединяем от датчика импульсный провод.
  2. С помощью контрольки ищем «+» и «–» (предварительно включив зажигание).
  3. Одно колесо вывешиваем как в предыдущем способе.
  4. Соединяем контролькой в провод «Сигнал» и руками вращаем колесо. Если на контрольке горит «-«, то датчик скорости рабочий.

Проверка ДС тестером

Самостоятельная замена датчика скорости на Калине

Приветствую вас на сайте ремонт автомобилей своими руками. Прыгающая стрелка, высокая погрешность в показаниях или полный отказ спидометра, повышение расхода топлива, отсутствие тяги во время движения — все это яркое свидетельство неисправности датчика скорости Лада Калина.

Замена датчика скорости на Калине

Конечно, причины могут быть и иными, к примеру, неисправности тросика или питающих проводов. Но, как показала практика, чаще всего автолюбителей подводит именно датчик.

Причины и признаки неисправности датчика скорости

В начале статьи мы уже упомянули основные признаки неисправности датчика скорости. Но возможны и другие симптомы, к примеру:

  • В процессе движения стрелка спидометра не подчиняется контролю и логике. Она начинает хаотично перемещается от 0 до 200 км/час;
  • не работает электроусилитель руля;
  • срабатывает световой индикатор проверки движка;
  • одометр автомобиля перестает считать километраж;
  • стрелка указателя топлива проявляет большую активность к колебаниям топлива;
  • мотор перестает работать (глохнет) на холостых.

Датчик скорости на Калине ломается по ряду причин:

Попадание воды на разъем и окисление контактов. Чтобы избежать таких проблем, стоит смазывать верхнюю часть устройства герметиком;

поломка самого узла. В этом случае единственный выход — замена датчика скорости на калине.

Перед покупкой и установкой нового устройства, старый узел необходимо снять, прочистить и проверить его работу. Если узел действительно неисправен, тогда стоит его поменять.

Где найти датчик на Калине?

Для начала определитесь, где находится датчик скорости на Калине. Здесь все просто. Поднимайте капот машины и выкручивайте хомуты, которые удерживают воздушный патрубок, идущий от фильтрующего элемента к дросселю. На верхней части КПП авто можно обнаружить самого «виновника» — датчик скорости.

Особенности замены датчика скорости на Калине

Замена датчика скорости лада калина проста и выполняется по следующему алгоритму:

1. Подготовьте минимальный набор ключей для работы. Здесь вам понадобится сам датчик скорости под замену (маркировка устройства — 1118), ключ с наиболее популярной головкой на «десять», а также два типа отвертки (под «крест» и плоскую).

2. Ставьте авто на ручной тормоз (убедитесь, что авто никуда не укатится) и открывайте капот.

3. Демонтируйте воздуховод воздушного фильтра.

4. В большинстве случаев воздуховод лучше снять. Но если этого делать не хочется, то достаточно отвести устройство в сторону.

5. Отбрасывайте колодку с проводкой от проблемного узла.

6. С помощью подготовленной головки на «десять» выкручивайте фиксирующую гайку на датчике. Как показывает практика, данный этап вызывает наибольшие сложности у автолюбителей.

Главные проблемы — невозможность применить нормальное усилие, а также острая нехватка места в процессе откручивания гайки

Здесь важно найти правильную позицию и хорошо упереться

7. Изымайте со старого места датчик скорости, протрите место для посадки сухой тряпкой и устанавливайте новое устройство.

Последующие действия не вызывают проблем — возвращайте в обратной последовательности все детали, которые были демонтированы до этого.

Несмотря на простоту, датчик скорости выполняет ряд важных функций. Его неисправность может привести не только к дискомфорту во время вождения, но и дополнительным расходам на топлива.

Так что по возможности с ремонтом лучше не затягивать и при появлении свободного времени сразу же делать замену. Тем более что датчик имеет небольшую стоимость (от 350 до 500 рублей), поэтому большой нагрузки на карман не будет.

Кроме этого, можно сэкономить и на посещении автосервиса, ведь замена датчика своими руками — элементарно. Удачи на дорогах и конечно же без поломок.

(2 голос, средний: 3,00 out of 5) Loading…

Лада калина спидометр то работает то нет. Не работает спидометр, замена датчика скорости в Лада Калина, фото и видео инструкция

Не работает спидометр на Лада Калина: причины, неисправности

Часто от владельцев автомобиля Лада Калина можно услышать то, что перестал работать спидометр. Наиболее распространенной причиной этого является неисправность датчика скорости. В результате стрелка спидометра может прыгать по шкале или же просто находиться в недвижимом состоянии. Также она может часто зависать.

На видео замена датчика скорости (это основная поломка):

Основные симптомы и причины поломки

Явные несовпадения спидометра и тахометра, к тому же, автомобиль едет на первой скорости!

Это происходит как во время движения, так и тогда, когда автомобиль просто стоит на месте

Чтобы такая неисправность дала о себе знать, не важно, сколько прошел автомобиль

Также в некоторых случаях может загораться датчик, который сигнализирует о неисправности усилителя руля. Тут, казалось бы, нет ничего общего в этих неисправностях, но скорость автомобиля уже давно измеряет электроника.

Датчик скорости

Датчик скорости на Калину находится в подкапотном пространстве

Благодаря электронике автомобиль может сам регулировать подачу топлива. Датчик работает на основе эффекта Холла. Он передает импульсы вращения от  колеса на контролер. Если авто будет двигаться накатом, а скорость при этом будет не более 20 км. час, то система автоматически прекратит подачу топлива.

На Ладе Калина могут устанавливаться разные датчики. Они имеют одинаковые посадочные места, но при этом отличаются друг от друга. В том случае, когда на авто поломается датчик, то скорость транспортного средства невозможно будет измерять. Это также скажется и на ухудшении работы двигателя.

Артикулы
  1. 1118-3843010.
  2. 1118-3843010-02.
  3. 1118-3843010-04.

    1118-3843010-04 — самый распространённый артикул датчика скорости

Симптомы поломки датчика скорости

Менять датчик надо при таких неисправностях:

  1. Стрелка спидометра прыгает или замерла.
  2. Не считается километраж.
  3. Не работает усилитель руля.
  4. Стрелка, которая показывает уровень топлива в баке (объём бака на универсале), прыгает.
  5. Горит лампочка, которая говорит о том, что надо проверить мотор.
Способы ремонта

Осмотр разъёма датчика скорости

Еще одной причиной, по которой не работает датчик скорости, может быть влажный разъем. От этого контакты на нём начинают окисляться. Чтобы избежать этого, надо покрывать контакты герметиком.

Отложения грязи на датчике скорости, в таком случае рекомендуется ещё и проверка состояния масла в коробке передач

Также не рекомендуется сразу менять датчик скорости, когда обнаружится его неисправность. Изначально надо выявить причину неисправности. Все контакты почистить и проверить тестером устройство. Только после выявления точной причины неисправности его модно менять.

Замена датчика

Чтобы поменять датчик скорости не потребуется особых знаний. С такой работой может справиться каждый самостоятельно. Для этого надо:

  1. Выключить зажигание.
  2. Демонтировать воздушный фильтр.

  3. Отсоединить провода.
  4. Открутить крепление устройства.

    Демонтируем датчик скорости

  5. Поставить новый датчик.

Иногда может помочь простая зачистка контактов. В том случае, когда авто имеет восьмиклапанный мотор, то замена производится немного сложнее, чем на 16-клапанном. В таком случае придется снимать еще и гофру, которая крепится к фильтру. Сам датчик располагается на корпусе КПП.

Поломка самого спидометра (щиток приборов)

Не всегда датчик скорости может быть причиной того, что спидометр не работает. Причина может быть и в щитке приборов. Тут надо помнить, что отремонтировать его или заменить отдельно некоторые детали на нём невозможно. Его меняют только полностью.

Выводы

Если у автомобиля уже кончилась гарантия, то попробуйте сами заменить датчик скорости, но перед этим проверьте тестером сигналы на его контактах. В этом нет ничего сложного, а большинство датчиков можно проверить самому!

carfrance.ru

Почему не работает спидометр на Калине

Самой распространённой причиной не работающего спидометра, на автомобиле Лада Калина, как выясняется из интернетовских форумов, бывает отказ датчика скорости. Есть несколько признаков этой неисправности. Стрелка спидометра, может лежать на 0, совершенно не шевелясь, а бывает и скачет, как горный козёл

Иногда происходит её зависание, причём ей не важно, движется автомобиль или нет. Бывает также, загорается сигнальная лампа ЭУР, но это касается только тех Лад Калин, где установлен электроусилитель руля

Почему это происходит, водители, попавшие в эту ситуацию, понять пока не могут, ведь руль и спидометр, это ведь разные вещи.

Отказ датчика скорости происходит из-

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
