Как проверить модуль зажигания на ВАЗ-2110 инжектор 16 клапанов

Проверяем модуль зажигания на инжекторной ВАЗ-2110 8 клапанов своими руками

На автомобиль ВАЗ-2110 в разное время устанавливали разные двигатели, как карбюраторные, так и инжекторные. Однако независимо от типа системы питания и количества клапанов (8 или 16), все моторы собраны на агрегатной базе старого двигателя 21083 и 21093. Самый прогрессивный из этих двигателей — 16-клапанный 1,6-литровый мотор ВАЗ 21124 мощностью 89 сил. Сегодня мы коснёмся модуля зажигания для 8-клапанных моторов 2111 и 21114 (1,6 л), проверим его работоспособность и подыщем подходящую замену вышедшему из строя модулю.

Версия модуля на 8-ми клапанной ВАЗ-2110

Полуторалитровый двигатель имеет модуль с артикулом 2112-3705010,
а мотор объёмом 1600 кубов оборудован модулем 2111-3705010.

Модуль для мотора 1,5 л стоит порядка 1500-2100, а второй на 500 рублей дешевле.

Строение модуля

Внутри модуля находятся плата с радиодеталями и залитые компаундом катушки зажигания.

Катушка генерирует импульс высокого напряжения, а представляет она собой простейший трансформатор с двумя обмотками, первичной (напряжение индукции около 500 В) и вторичной (напряжение индукции минимум 20 кВ). Все это собрано в едином корпусе, на котором расположен разъем сигнальных проводов (от блока управления двигателем) и четыре вывода для высоковольтных проводов.

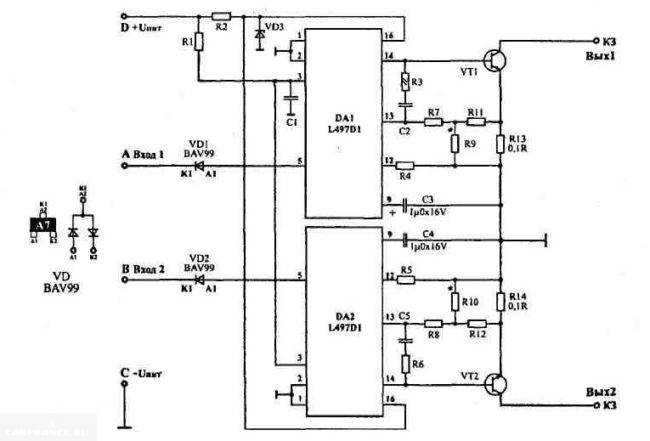

Принципиальная схема модуля.

Модуль работает по принципу холостой искры — раздаёт искру попарно в 1-4 и 2-3 цилиндры согласно импульсам, передаваемым с ЭБУ.

Неисправности модулей зажигания на ВАЗ-2110. Диагностика своими руками

Если этого не происходит, с мотором начинаются проблемы:

падение мощности;
высокий расход бензина;
провалы при разгоне;
нестабильные холостые обороты;
отказ двигателя при запуске.

Признаки

Если одна из катушек модуля полностью выходит из строя, то не работают два цилиндра . Это хорошо заметно даже невооружённым глазом — двигатель лихорадит на холостых, пуск затруднён, заоблачный расход топлива, потеря динамики.
Чтобы исключить все остальные компоненты системы зажигания, убедимся в том, что свечи в рабочем состоянии. Для этого выкрутим их и проверим искру на каждой из свечей, прокручивая двигатель стартером и положив свечу с надетым высоковольтным проводом на головку так, чтобы корпус (резьбовая часть) свечи касался массы двигателя. Если искры нет или она слабая, меняем свечу на заведомо рабочую.
Если это ни к чему не привело, проверяем высоковольтные провода . Таким образом мы исключим из списка нерабочих элементов свечи, колпачки и высоковольтные провода. Дальше будем проверять модуль зажигания.

Как проверить модуль зажигания?

В первую очередь внимательно осматриваем корпус модуля. На его поверхности не должно быть сколов, прогаров и трещин. Модуль с повреждённым корпусом меняется без разговоров.
В том случае, если нестабильная искра только на 1-4 или на 2-3 цилиндрах, наверняка повреждена одна из катушек модуля. В любом случае, будем проводить комплексную проверку устройства. Для этого нам будет нужен обычный мультиметр .

Мультиметр для проверки модуля зажигания.

Порядок диагностики

Порядок диагностики может быть таким:

Отключаем от модуля коннектор с сигнальными проводами.

Снимаем коннектор с модуля, немного отведя фиксатор и потянув за провод.

Проверяем напряжение между выводом 15 и «массой» колодки.

Схема проверки первичных обмоток.

Схема проверки вторичных обмоток.

Схема проверки модуля на КЗ.

Ошибки

Неисправность модуля можно определить и с помощью сканера ошибок. Коды ошибок, связанных с модулем, такие:

Р-3000, Р-3001, Р-3002, Р-3003 и Р-3004 — пропуски в искрообразовании, может быть виноват как сам модуль, так и свечи, высоковольтные провода или ЭБУ;
Р-0351 — не работает катушка 1-4 цилиндров;
Р-0352 — не работает катушка 2-3 цилиндров.

Возможно, что не работают свечи или пробиты высоковольтные провода, но если мы изначально их продиагностировали, тогда вина полностью лежит на модуле зажигания. В этом случае можем отремонтировать его самостоятельно, либо купить новый, что быстрее, проще и гарантирует бесперебойную работу системы зажигания. Удачной всем работы, крепкой искры и добрых дорог!

Видео о том, как проверить модуля зажигания мультиметром

Благодарю за видео,помогло проверить модуль и заменить.

помогите пожалуйста у меня ваз 21102 8кл инж 1999 года незоводиться поменял свечи высоковольтные бронипровода прозванил модуль зажигания поменял разъём что вставляеться в модуль зажигания эбу живой чек горит…..стартер не раскручиваеться либо нет искры машина не заводиться что мн делать?

Насос жужит? Если да тогда ДКПВ слева снизу от двигателя находится, проверить можно так, вкл зажигание и любой железко по нему провезти если насос качает когда проводишь значит рабочий .

Проверяем модуль зажигания 16-ти клапанной ВАЗ-2112 мультиметром

Ситуация следующая: ни с того ни с сего мотор стал «троить», пропала тяга, а «холостые» теперь не доходят даже до 500. Снимал высоковольтные провода по очереди, так вот, в цилиндрах 2 и 3 искры не было совсем. Двигатель 16-клапанный, но без «индивидуальных катушек». Вопрос в том, как на моторе ВАЗ-2112 проверить модуль зажигания, и желательно, чтобы его не снимать. Внутри модуля, кроме катушек, установлена электроника. А как проверить исправность?

Проверка модуля зажигания ВАЗ-2112 своими руками

Внутри модуля зажигания находится вот такая плата

Ясно, что речь идёт о двигателе 21120 и о модуле зажигания 2112-3705010. Кстати, в артикулах будут идти ещё две цифры – они означают фирму-изготовителя.

Все элементы системы зажигания

К разъёму модуля подводятся четыре провода:

Сине-красный – питание +12;
Коричневый – «масса»;
Бело-голубой – сигнал для свечей 1 и 4;
Серо-красный – свечи 2 и 3.

Сначала проверьте, что на модуль подаются все напряжения:

Выключаем зажигание, отключаем разъём;
Переводим ключ в положение I;
Щуп стрелочного вольтметра подключаем к «минусу» АКБ;
Вторым щупом (плюсовым) находим контакт «+12V» в разъёме;
На каждом управляющем контакте стрелка покажет «почти 0»;
При работающем стартере значения должны увеличиться, оставаясь при этом меньше 0,7 В.

На обоих управляющих контактах напряжение должно быть одинаковым.

Допустим, проверка разъёма не выявила ошибок. Дальше будем искать причину в самом модуле.

Тестер ЦНТ-СПМЗ

По рекомендации завода, на автомобилях ВАЗ-2112 проверять на необходимость ремонта модуль зажигания надо тестером, который называется ЦНТ-СПМЗ. Комплект состоит из генератора и модуля разрядников.

ЦНТ-СПМЗ, версия 3

Если же тестера под руками нет, попробуем изготовить его сами. Только модуль зажигания всё же придётся снять, отвернув три гайки «на 10». Сначала отключают АКБ, затем – провода свечей и разъём. Кстати, на проводах нанесены цифры, соответствующие цифрам на модуле (см. видео).

Самодельный испытательный стенд

В качестве разрядника автолюбители используют блок свечей с удалённым контактом «ноль». Лучше, всё же, купить разрядник ЦНТ-РК-2 или РК-1.

Самодельный разрядник

Управляющие импульсы на модуль подаются через резистор, сопротивление которого – 1-2 кОм. Если управляющий вход подключать без резистора, электроника выходит из строя. Можно даже собрать генератор, состоящий из двух микросхем NE555. Но это – для любителей паять.

Самодельный генератор

Проверять катушки зажигания омметром не рекомендуется. Впрочем, если соблюдать меры безопасности, всё должно получиться.

При использовании блока ЦНТ-РК один сдвоенный разрядник подключают к выводам 2-3, а второй – к контактам 1-4. «Нулевой» отвод разрядника соединяют с «общей массой».

Проверка модуля мультиметром

Сопротивление катушек в модуле можно померить стрелочным, но не цифровым омметром. Включаем омметр между выводами 1-4, затем – между 2-3, и получаем одинаковый результат. Учтите, что у разных изготовителей сопротивление отличается:

2112-3705010-02 (завод АТЭ-2, Москва) – 5-6 кОм;
2112-3705010-12 (СОАТЭ) – 12 кОм.

И т.д.

Есть нюанс: индуктивность у катушек – большая, и при подключении омметра иногда проскакивает искра. Не прикасайтесь к выводам двух щупов одновременно. А иначе убить – не убьёт, но будет неприятно.

Модуль зажигания ВАЗ

ВАЗ 2110 появился на свет еще в далеком 96-ом году. Первые модели выпускались с 8-ми клапанным карбюраторным двигателем. Далее на смену карбюратору пришел инжектор и даже 16-ти клапанный двигатель, который впервые устанавливался на ВАЗ 2112.

Соответственно с приходом инжекторной системы в автомобиле появилось множество различных электронных датчиков, таких как модуль зажигания.

В данной статье речь пойдет о модули зажигания на ВАЗ 2110-12, а именно о его симптомах неисправности, проверке, стоимости и замене своими руками.

Модуль зажигания

Как было сказано выше «десятка» имеет 4 типа двигателя 16-ти и 8-ми клапанный ДВС, а так же с объемом в 1,5 и 1,6 литра. Отсюда будет следовать и отличия модулей зажигания. В зависимости от установленного двигателя с определенным объемом будет устанавливаться свой модуль зажигания.

Отличия

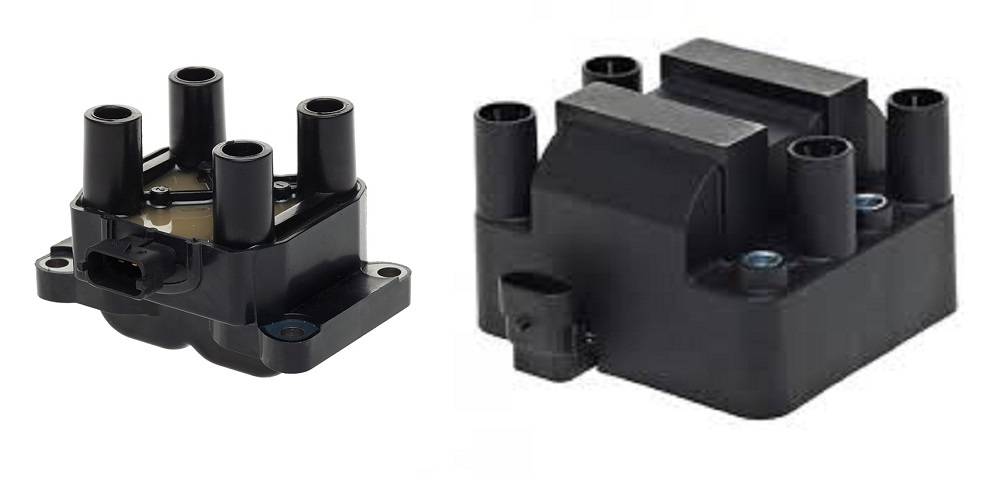

Отличия МЗ: слева 1,6 литра, справа 1,5 литра 16 клапанов

Главными отличиями модулей будет являться размер и крепежные отверстия. В 1,5 литровом ДВС модуль зажигания имеет большие размеры в отличие от 1,6 литрового двигателя. Стоимость модулей зависит от производителей, но следует отметить, что МЗ от 1,5 литрового двигателя, всегда дороже 1,6 литрового.

8-ми клапанный МЗ

МЗ на 8-ми клапанном моторе устанавливается на передней части блока цилиндров между щупом и сапуном.

Устройство

Модуль зажигания имеет общее строение вне зависимости от объема двигателя. Внутри коммутатора расположились две высоковольтные катушки и электронная схема с множеством ключей.

Катушки предназначены для коммутирования высокого напряжения и подачи его на свечу, для образования надежной искры в камере сгорания двигателя.

Модуль зажигания выдает искру в попарном режиме, то есть каждая из катушек, которая находятся внутри модуля, отвечает за образования искры на двух цилиндрах: первый-четвертый, второй-третий.

Признаки неисправности

По некоторым признакам можно определить, что виновником неправильно работающего ДВС является именно МЗ. Ниже приведен небольшой список симптомов свидетельствующих о выходе из строя МЗ.

Признаки:

Отказ сразу двух цилиндров, а именно 1-4 или 2-3;
Повышенный расход топлива;
Детонация на холостом ходу;
Двигатель не развивает мощность;
Трудный запуск на горячий ДВС;

Данные признаки свидетельствуют о неисправностях системе зажигания

Так же эти признаки относятся и к другим возможным поломкам: свечи, провода и даже форсунки, но в первую очередь необходимо обратить внимание на МЗ

Проверка модуля

После появления признаков похожих на выход из строя модуля зажигания его необходимо проверить, перед тем как покупать новый, так как стоимость его недешевая.

Есть три способа проверки: подмена, визуальный осмотр и мультиметр.

Подмена

Лучший и самый легкий способ проверки МЗ это установка другого заведомо исправного с другого точно такого же автомобиля. После чего станет сразу понятно, в чем дело и виноват ли МЗ в данной проблеме.

Визуальный осмотр

Необходимо осмотреть модуль на предмет сколов трещин и т.п. На нем не должно быть никаких повреждений. На контактной части не должно быть влаги или ржавчины.

Мультиметр

Проверка мультиметром осуществляется на результатах замеров напряжения и сопротивления. Это поможет выявить причину поломки модуля или цепи его управления.

Пошаговая проверка

Снимаем колодку питания с модуля. На мультиметре выставляем предел измерения постоянного напряжения на 20В. Включаем зажигания на автомобиле и подключаем контакт мультиметра с одной стороны к питающей колодке (именно к разъему 15), а с другой стороны на корпус двигателя. Напряжение между 15 контактом и корпусом двигателя должно быть не менее 11-12В. В противном случае цепь питания МЗ неисправна, либо АКБ разряжен.

Далее проверяется сопротивление на самом модуле зажигания ВАЗ 2110. Выставляем мультиметр на параметр измерения сопротивления, а именно 200 Ом. Подключаем щупы мультиметра к высоковольтным выводам МЗ: 1-4, 2-3. Сопротивления данных катушек, при исправном МЗ, должно быть в пределах 5 Ом.

Затем проверяется сопротивления на входе МЗ. Один щуп мультиметра подключается к центральному контакту и замеряется сопротивления сначала на крайнем левом контакте, а затем на крайнем правом. Сопротивление должно быть в диапазоне 5 Ом.

Стоимость и артикул

Ниже в таблице приведена стоимость модуля зажигания ВАЗ 2110 в зависимости от производителя, и объема двигателя ВАЗ.

ОбъемДВС	Количествоклапанов	Производитель	Артикул	Цена, (рублей)
1,6	8	АО «СОАТЭ»	2111-3705010-03	905
1,5	8	BOSCH	F000ZS0211	2600
1,5	16	СтарВольт	2112-3705010	1600
1,5	16	Омега	2112-3705010	1590

Замена производится довольно просто и без особых усилий. Для замены понадобиться трещотка с удлинителем и с головкой на 10мм.

Процесс проверки всех катушек зажигания на ВАЗ-2112

В двигателе ВАЗ-2112 с 16-ти клапанами используются индивидуальные катушки зажигания «Bosch» и для того, чтобы провести их проверку, необходимо соблюдать следующий порядок действий:

Первым делом демонтируем каждую катушку из своего посадочного колодца. Порядок демонтажа не имеет значения. Затем отключаем колодку питания и убираем их все вместе в сборе

Первым делом обращаем внимание на её внешнее состояние, на отсутствие трещин и различных разрывов. Если на нём имеются повреждения, меняем его

Это же касается и пружины расположенной внутри катушки, смотрим на её положение, она должна находится ровно по центру. Сморим на её правильное расположение. Несмотря на то, что в сети многие говорят о невозможности проверки катушки своими руками, однако проверить её возможно, только зная их исходные значения, которые измеряются в ОМах.

Для того, чтобы не сделать ложных измерений, первым делом проверяем внутреннее сопротивление проводов и самого мультиметра. Для этого переключаем прибор в положение ОМ и замыкаем между собой щупы. Какое значение выдаст мультиметр — это и будет его внутреннее сопротивление. Значение может колебаться от 0,0 до 0,3 ОМ.
На мультиметре значение 00.3 ОМа — норма.
Первым делом «прозваниваем» первичную обмотку, которая располагается на первом и третьем контакте, при подключении полярность не имеет значения.
В зависимости от наличия показания погрешности и показания катушки складываем окончательные показатели. Например, если внутреннее сопротивление равно 0,2 ОМа, а значение катушки 0,7 ОМа, следовательно, верное значение будет равняться 0,5 ОМ. Что является нормой.
Значение в 00,8 ОМ отнимаем сопротивление мульметра и получается 00,5, что есть норма.
Продолжаем диагностику с каждой из катушек.
Если случилось такое, что показаний нет, то ещё раз проверяем качество соединений и правильность подключения. Если показания, как и прежде равно нулю, то первичная обмотка на этой катушке неисправна.

Когда показания на первичной обмотке на всех катушках исправны и показывают свои значения, переходим к проверке вторичной обмотки.

Для этого переводим переключатель в режим 2000 кОм. Далее, щуп мультиметра располагаем на катушке соблюдая полярность, черный к контакту 2, который расположен ровно посередине разъёма, а красный щуп к пружине, внутри резиновой заглушки. Трёхзначные значения будут означать исправность катушки, а значения бесконечности будут сетовать о её поломке. Подобные обозначения, говорят об исправности катушки зажигания. Цифра «1» обозначает бесконечность и показывает неисправность катушки зажигания

Обратите внимание, что если с первого раза правильно замерять сопротивление не получается, можно фиксируемые элементы протереть от грязи и отложений, так как загрязнённые части могут мешать выходу сигнала. Проводить замену старых катушек на новые следует строго на аналоги, заранее взяв неисправную деталь с собой в магазин

Неисправности

Диагностика неполадки не станет для вас проблемой, если вы разбираетесь немного в электротехнике и умеете работать с таким устройством как мультиметр. Если нет, рекомендуем обратиться к специалистам. Профессиональная проверка модуля зажигания у ВАЗ 2110 при помощи мультиметра даст необходимый вам результат, позволит ответить на важные вопросы.

Не спешите с ремонтом, поскольку проблема может крыться вовсе не в этом элементе. Перед тем как проверить модуль зажигания на ВАЗ 2110, проконсультируйтесь с профессионалами, организуйте проверку своего авто. На это придется потратить время и деньги, но лучше пусть вы будете готовы к неприятностям.

Довольно часто в системе возникают кратковременные поломки, которые вскоре исчезают. Лампочка проверки двигателя их не фиксирует, но в контроллере они остаются, заносятся в его память. Если попробовать считать ошибки на контроллере тестером, он ничего не покажет, поскольку проблемы были, но сейчас они отсутствуют.

С признаками неисправности модуля зажигания ВАЗ 2110 мы уже ознакомились, а причинами подобных ситуаций могут быть загрязненные контакты, плохое крепление массы, электрические помехи и так далее.

Итак, для ВАЗ 2110 самая распространенная проблема — это исчезновение напряжения на 2 и 3 цилиндрах. Спустя некоторое время двигатель вновь начинает работать нормально, если нажать на заднюю пластину модуля.

Мириться с подобной ситуацией не стоит, лучше сразу выполнить проверку работоспособности блока, восстановить или заменить его полностью.

Демонтаж модуля

Выполнить процедуру достаточно просто.

Отключите минусовой провод от аккумуляторной батареи.
Снимите пластиковую крышку, которая закрывает двигатель.
Снимите провода со свечей зажигания.
Отсоедините провода от модуля зажигания. Их нумерация обозначена на специальных белых кольцах. А номер цилиндра указан на корпусе модуля зажигания.
Отключите разъем от модуля зажигания.
С помощью головки на 10, открутите три гайки, на которых держится искомый нами блок.
Аккуратно снимите его, после чего можно приступать к дальнейшей работе.

Теперь переходим непосредственно к работе с модулем:

Откройте алюминиевую пластину на модуле зажигания. Для этого пригодится плоская отвертка.
Внутри вы найдете небольшую печатную плату с элементами электроники. Ее покрывают прозрачным слоем силикона, который придется удалить.
Также там присутствуют провода, которыми осуществляется соединение платы с контактами разъемов. Они выполнены из алюминия, потому способны быстро рваться.
Все провода от контактов отрывайте, не бойтесь. На их место будут установлены другие. Кстати, специалисты рекомендуют использовать многожильные провода, применяемые в компьютерных мышках.
Схема модуля зажигания включает в себя два коммутатора и два мощных трансрезистора. Если вы решите поменять эти элементы, то необходимо знать, что коммутаторы используются производства SGS-THOMSON (модель L497D1), а транзисторы типа BU931.
Контакты выполнены из алюминия, потому вам потребуется специальный флюс для работы с этим металлом.
Проводок припаиваем к плате. К коллекторам транзистора паять сложнее, поскольку их покрывают специальным материалом, пайка которых проблематичная. Потому постарайтесь максимально аккуратно скрыть верхнее напыление с элемента. Чтобы паяльник не передавал все тепло на пластину, поместите ее на плиту, нагрейте до 180 градусов по Цельсию.
Припаяйте проводки к контактам на модуле, чтобы они оказались максимально короткими.
Места, где вы паяли, покройте лаком. Подойдет обычный лак для ногтей, позаимствованный у вашей жены.
Проверьте, работает ли модуль зажигания.
Если все хорошо, обмажьте внутреннюю поверхность специальным автогерметиком, после чего выполните сборку в обратной последовательности.
По завершению сборки проводки должны располагаться достаточно свободно. Убедитесь, что внутри коробки их не разжало и целостность соединений не нарушена.

Выполнить подобный ремонт модуля зажигания на ВАЗ 2110 своими руками не составит особого труда

Но проявите осторожность, действуйте аккуратно и последовательно

Особое внимание уделите процессу пайки

Если причина неисправности кроется в другом, тогда высока вероятность того, что модуль зажигания ВАЗ 2110 на 8 клапанов лучше просто заменить на новый. Поиски могут затянуться, так и не дав результата. А замена элемента полностью решит сложившуюся проблему.

Установка модуля зажигания Ваз 2112 своими руками

Взяв в руки новую катушку, установите её сперва на своё место, закрутив для этого две гайки которые её крепят. После чего наденьте на боковые части катушки, два провода, и закрепите их удерживающими гайками

При установке двух боковых проводов обратите своё внимание на маркировку, которая нанесена на боковые части катушки зажигания (см. фото ниже)

Так вот эта маркировка обозначает, к какому выводу катушки нужно одевать тот или иной провод. К маркировки «Б» нужно подсоединить синий провод, а к маркировки «К» требуется подсоединять красный провод!
Затем оденьте высоковольтный провод, на центральную часть катушки зажигания. А следом установите клему «минус» на аккумулятор.

Неисправности, диагностика, ремонт и замена модуля зажигания на ВАЗ 2110

Система управления двигателем включает в себя множество различных узлов, необходимых для нормального функционирования агрегата. Одним из таковых в автомобиле ВАЗ 2110 является модуль зажигания. В этой статье мы подробно расскажем о конструкции, неисправностях, а также ремонте данного механизма.

Конструкция

«Десятка» в цвете металлик Модуль зажигания на ВАЗ 2110 с двигателем карбюратор или инжектор 8 либо 16 клапанов включает в себя несколько элементов:

две катушки зажигания, предназначенные для генерирования высоковольтных сигналов, впоследствии поступающих на сами свечи;
двухканальное устройство коммутатора.

Именно эти основные компоненты обеспечивают нормальную работу схемы модуля зажигания на 8- или 16-клапанном двигателе. Причины поломки устройства могут быть самыми разнообразными, начиная от сбоев в работе силового агрегата и заканчивая невозможностью его запуска в принципе. Следует отметить, что при проявлении поломок в работе модуля лампочка Чек Энджин на приборной панели загораться не будет.

Распространенные неисправности

Проверка модуля зажигания не вызовет проблем у водителя, который что-то понимает в электротехнике и умеет пользоваться тестером для диагностики — мультиметром. Если опыта в выполнении подобных задач у вас нет, то с такой проблемой лучше обратиться к специалистам. Признаки неисправности устройства должны проверяться с применением именно тестера, поскольку это позволит дать наиболее точные результаты проверки

Соответственно, при правильных результатах автомобилист всегда будет знать, на что именно обратить внимание при ремонте

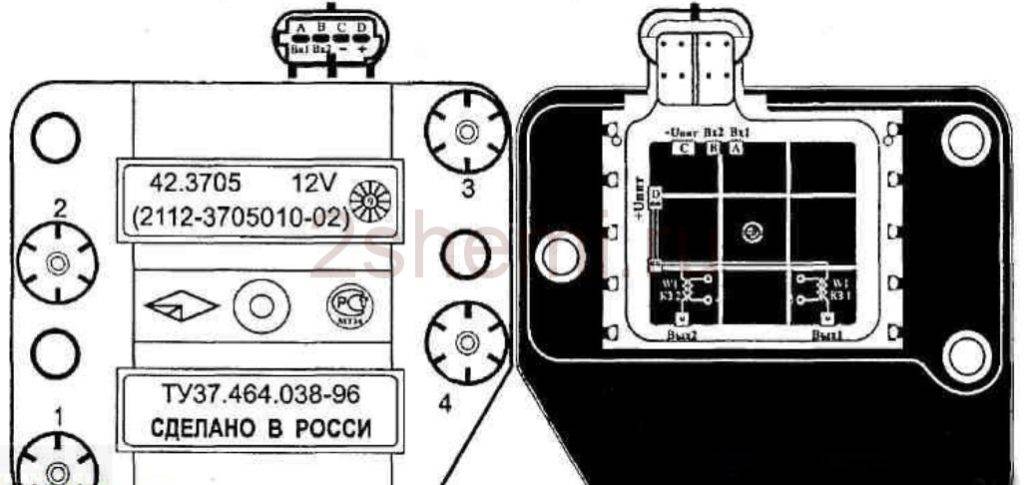

Схема подключения модуля

Спешить с ремонтом модуля на 16-клапанном двигателе не стоит, поскольку зачастую проблема кроется не в этом узле. Перед тем, как приступить к диагностике устройства, необходимо тщательно проверить другие, более важные узлы транспортного средства. К примеру, блок управления зажиганием. Перед диагностикой устройства необходимо убедиться в том, что все остальные узлы и системы силового агрегата функционируют правильно и без перебоев.

Как показывает практика. Зачастую в работе узла появляются кратковременные неисправности, пропадающие со временем сами собой. Индикатор диагностики силового агрегата поломки такого типа не фиксируют, однако они остаются в памяти блока управления, причем надолго. В том случае, если вы попробуете считать комбинации ошибок на контроллере с применением тестера, результаты могут ничего не дать. То есть тестер не покажет ничего, так как проблемы были, но теперь их нет.

Каковы признаки поломки узла:

плавают обороты 16-клапанного двигателя при движении на холостом ходу;
двигатель двоит — при его работе вы услышите, что работает только одна пара цилиндров;
при разгоне можно заметить, как снижается тяга и падает мощность силового агрегата.

С признаками разобрались. Что касается основных причин выхода из строя данного узла, то в первую очередь это могут быть загрязненные контакты узла. Кроме того, причина может заключаться в плохом креплении массы, различных помехах и т. д. (автор видео о диагностике модуля — Игорь Белов).

Признаки неисправности модуля

Признаки неисправного модуля зажигания на ВАЗ-2110 всегда ощущаются остро:

неуверенный запуск двигателя или отказ при запуске;
провалы при резкой смене оборотов;
высокий расход топлива;
не работают два цилиндра, двигатель лихорадит;
отсутствие динамики;
резкое падение мощности;
падение мощности и тяги после прогрева.

Прочие неисправности

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

Проверяем свечи . Для этого выкручиваем их, надеваем колпачки, укладываем на головку блока и прокручиваем двигатель стартером. На всех свечах искра должна быть стабильной. Нерабочие свечи заменяем и повторяем проверку. Ни в коем случае нельзя прокручивать двигатель стартером со снятыми высоковольтными проводами. Это приведёт к пробою в крышке модуля зажигания.
Проверяем высоковольтные провода . Снимаем колпачки и через изолятор держим контакт провода на расстоянии 10-15 мм от головки . При исправных проводах искра должна пробивать это расстояние бодро и уверенно. Дальше проверяем провода на сопротивление. Исправный провод должен иметь номинальное сопротивление 7-10 кОм. Любое отклонение от этого значения говорит о необходимости замены всего комплекта высоковольтных проводов.
Проверяем колпачки на пробой .

Также смотрим колодку и особенно входящие в неё провода.

Кроме того, проверку свечей и проводов лучше проводить на прогретом моторе, поскольку полумертвый модуль зажигания может некоторое время работать на холодную, а при нагреве отказывать. Также нужно быть уверенным в том, что все датчики работают исправно. Об этом может сказать код ошибки или лампа Check Engine.

Алгоритм проверки модуля зажигания на ВАЗ-2110

Проверку начинаем с подключаемой к модулю колодки.

Для проверки модуля нам пригодится только мультиметр и понадобится минут 15-20 времени . Сделать это довольно просто, главное, придерживаться алгоритма и знать номинальные значения рабочего модуля:

Проверяем питание и наличие импульсов, подаваемых с ЭБУ . Питание проверяем между центральным выводом (15) колодки проводов, подключаемой к модулю, и массой двигателя. При включённом зажигании напряжение не должно быть меньше 12 В. В противном случае либо села АКБ, либо не работает ЭБУ.
Проверяем импульсы с ЭБУ на колодке проводов . Один щуп тестера устанавливаем на разъем 15, второй на крайний правый, затем на крайний левый. Помощник прокручивает двигатель стартером, а мы в это время фиксируем тестером кратковременные скачки напряжения. Если импульсов с ЭБУ нет, виноват именно он.
Проверяем сопротивление на вторичных обмотках катушек . Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 выводом и 2-3 сопротивление должно быть 5,4 кОм. В противном случае модуль подлежит замене.
Сопротивление первичных обмоток проверяем между контактами 15 и крайним правым, потом крайним левым выводами. Номинал — 0,5 Ом . Отклонение не допускается.
Проверяем модуль на короткое замыкание . В режиме омметра устанавливаем один щуп мультиметра на центральный вывод, второй на металлический корпус. Сопротивления быть не должно. Если прибор фиксирует хоть какое-нибудь сопротивление (кроме единицы или бесконечности), модуль подлежит замене.

Тестирование наличия искры

Если катушка зажигания есть на каждом из цилиндров мотора, то тестирование наличия искры происходит несколько иначе. В этом случае также понадобится Датчик Холла. Если искры нет только на одной катушке, то ее следует заменить. Но если она не появляется на всех, то проблема намного сложнее. В таком случае проблема может наблюдаться из-за неисправности контроллера или обрыва проводки.

Чтобы легче протестировать наличие искрового разряда, целесообразно использовать Датчик Холла.

Его необходимо поднести к неисправной катушке и включить. Если стрелка начнет подниматься, значит, ток в проводах есть.

Проверка МЗ своими руками

Есть несколько вариантов проверки устройства своими руками в домашних условиях, рассмотрим наиболее простой.

Чтобы произвести самостоятельную диагностику, необходимо знать, за что отвечают провода, подключенные к модулю:

красно-синий — обеспечивает 12-вольтное питание устройства;
коричневый провод — это масса, подключается обычно к кузову автомобиля;
бело-синий — подключается к свечам первого и четвертого цилиндров;
красно-серый провод соединяется со свечами второго и третьего цилиндров.

Схема ВАЗовского модуля Для начала необходимо своими руками проверить, что на устройство зажигания 2112 подаются все импульсы:

В первую очередь нужно отключить зажигание и отсоединить разъем.
Далее, ключ в замке необходимо перевести в положение I.
Теперь вам потребуется стрелочный вольтметр, его необходимо подключить к отрицательному выводу аккумулятора.
Вторым щупом, то есть плюсом, необходимо найти 12-вольтовый контакт на разъеме.
При подключении к управляющему контакту стрелка на тестере покажет почти 0.
Если стартерный узел начнет работать, то параметры могут увеличиваться, но при этом они будут не более 0.7 вольт

Обратите внимание на то, что на обоих управляющих контактах уровень напряжения должен быть идентичным.. Есть еще один вариант проверки — можно произвести диагностику работоспособности модуля при помощи стрелочного омметра

В данном случае имеется ввиду именно стрелочный тестер, а не цифровой. Сначала нужно подсоединить щупы устройства к выводам 1 и 4 модуля, а после этого — к выводам 2 и 3. В конечном итоге диагностика должна показать одинаковый результат

Есть еще один вариант проверки — можно произвести диагностику работоспособности модуля при помощи стрелочного омметра. В данном случае имеется ввиду именно стрелочный тестер, а не цифровой. Сначала нужно подсоединить щупы устройства к выводам 1 и 4 модуля, а после этого — к выводам 2 и 3. В конечном итоге диагностика должна показать одинаковый результат.

Учтите тот факт, что в зависимости от производителя, данные параметры могут отличаться:

для устройств, выпущенных АТЭ-2 с номером 3705010-02, этот параметр должен составить около 5-6 кОм;
для модулей СОАТЭ с номером 3705010-12 диагностика должна показать 12 кОм.

Если полученные показатели отличаются от тех, которые описаны выше, то модуль подлежит замене. Учтите, что индуктивность у катушек, установленных внутри МЗ, достаточно высокая, соответственно, подключая омметр, может проскочить искра. Поэтому при диагностике настоятельно не рекомендуем трогать выводы щупов одновременно (автор видео — Автоэлектрика ВЧ).

Проверяем модуль зажигания на инжекторной 16-ти клапанной ВАЗ-2110
