Признаки неисправности

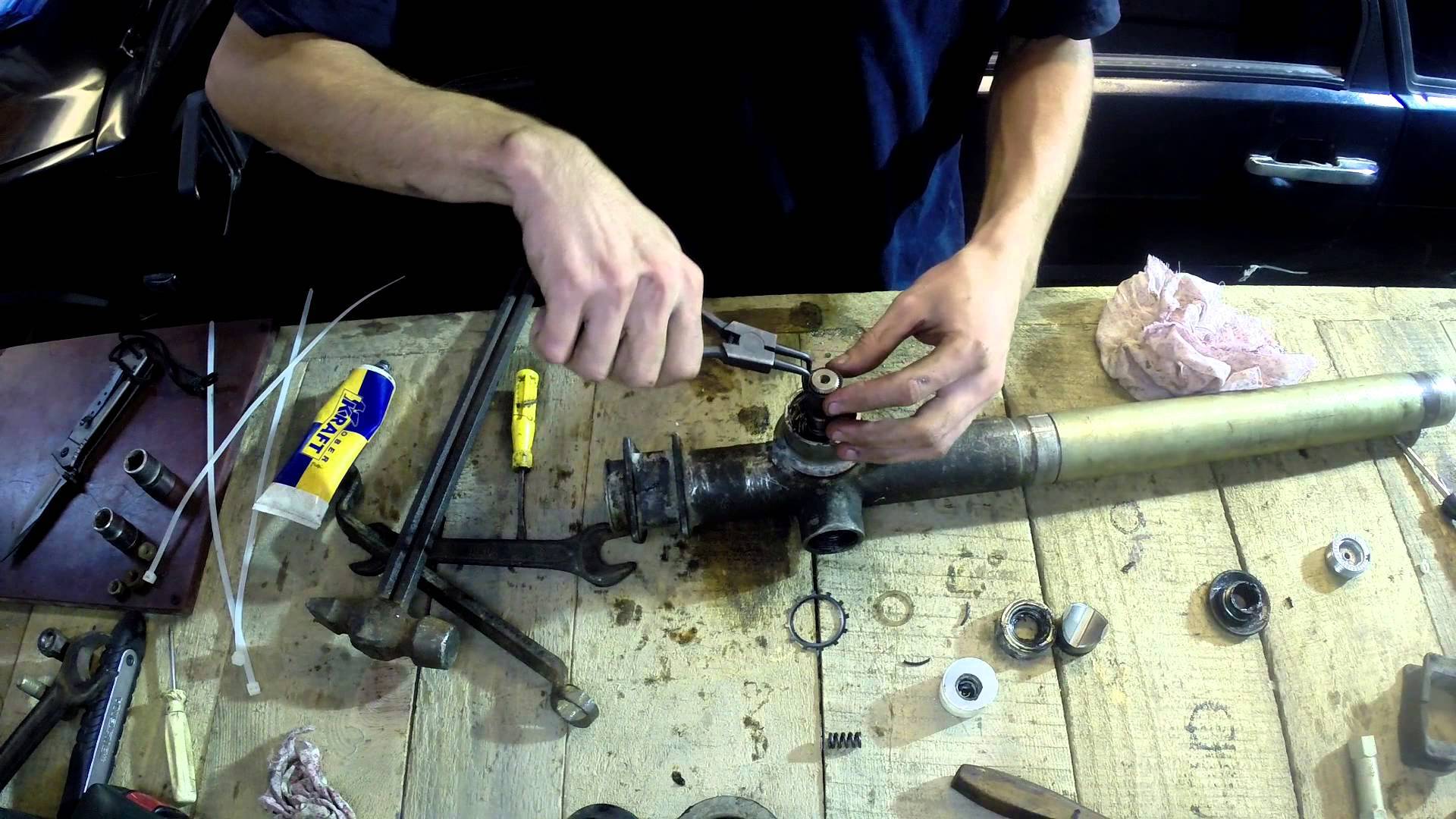

Полный разбор рулевой рейки в ВАЗ 2114
Грамотные водители знают, что передача усилия на колеса осуществляется через прямозубую или косозубую шестеренку, а та взаимодействует с зубчатой рейкой. Люфт в рейке устраняется при помощи прижимных пружин. Когда возникает стук рулевого механизма, ощутимый в случае наезда на препятствие, езде по неровностям, необходимо произвести наладку рейки.
Некоторые водители ВАЗ 2114 не знают, что люфты и поскрипывание в рейке можно устранить, полагают, что в машине ВАЗ 2114 нельзя подтянуть рулевую рейку. Регулировка помогает избавиться от люфтов и обеспечить качественное управление машиной. При этом следует понимать, что неправильная регулировка рейки ВАЗ может привести к ухудшению вращения руля. Это вызвано перетяжкой регулировочного винта.
Регулировка
Регулировка выполняется таким образом: можно снять рейку с транспортного средства или отрегулировать ее на нем. Первый способ применяется после ремонта машины, перед установкой. Чтобы просто отрегулировать рейку, работу выполняют непосредственно на машине.
Подтяжка рейки при помощи ключа
Для проведения работы необходимо иметь универсальный восьмигранник на 17 мм и разводной гаечный ключ. Все работы, связанные с устранением неисправностей, выполняются на подъемнике или смотровой яме:
- Сначала автомобиль надо поставить на ручной тормоз, на задние колеса подложить какой-нибудь упор;
- Потом необходимо заблокировать руль и обесточить бортовую сеть машины (снять минусовую клемму с аккумулятора);
- Потом необходимо найти гайку, при помощи которой производится наладка рулевой рейки. Она находится на противоположной, повернутой к кузову, стороне крепления рейки. Иногда ее принимают за другую деталь;
- Сначала следует помыть дно машины. В данном случае применяют подходящий аппарат (керхер, к примеру). Это делается для того, чтобы очистить гайку от слоя грязи. После очистки детали от загрязнения, в нее вставляют ключ для подтягивания рейки и настраивают ее положение. Инструмент вращается по часовой стрелке.
Таким образом, регулировка считается завершенной. Если после проделанной работы управление машиной неудовлетворительно, люфт и стук не исчезает, следует проверить состояние рулевых наконечников, возможно, их нужно поменять.
Признаки неисправности
Грамотные водители знают, что передача усилия на колеса осуществляется через прямозубую или косозубую шестеренку, а та взаимодействует с зубчатой рейкой. Люфт в рейке устраняется при помощи прижимных пружин. Когда возникает стук рулевого механизма, ощутимый в случае наезда на препятствие, езде по неровностям, необходимо произвести наладку рейки.
Некоторые водители ВАЗ 2114 не знают, что люфты и поскрипывание в рейке можно устранить, полагают, что в машине ВАЗ 2114 нельзя подтянуть рулевую рейку. Регулировка помогает избавиться от люфтов и обеспечить качественное управление машиной. При этом следует понимать, что неправильная регулировка рейки ВАЗ может привести к ухудшению вращения руля. Это вызвано перетяжкой регулировочного винта.
Основные компоненты рулевого механизма.
Рулевая трапеция состоит из нескольких основных элементов, объединённых между собой:
- боковые рулевые тяги,
- средняя,
- сошка,
- маятниковый рычаг,
- рычаги поворотных кулаков.
Боковые тяги составные, для регулировки посередине предусмотрено наличие разрезной муфты. На одном конце наконечника нанесена левая резьба, на другом правая. При прокручивании муфты длина рычага может как увеличиваться, так и уменьшаться. Это необходимо, чтобы иметь возможность регулировать угол схождения колес.
Для крепления муфты используется стандартные стяжные хомуты. Заканчиваются тяги шарнирами. Обычно они имеют конусообразную посадку, для их крепления используются гайки.
Гидроусилитель представляет собой систему, состоящую их нескольких дополнительных элементов:
- насос,
- расширительный бачок для жидкости,
- радиатор,
- патрубки.
Колонка крепится к левому лонжерону, при помощи трех болтов. Насос гидроусилителя размещен с левой стороны двигателя. Для его вращения используется дополнительный ремень, соединяющий вспомогательные агрегаты.
При отказе гидроусилителя руля, сохраняется возможность управления автомобилем, при этом лишь возрастает необходимое усилие на рулевое колесо.
Конструкция руля на Шевроле Нива по своей конструкции считается травмобезопасной. Это обеспечивается возможностью складывания колонки в области шарнирного крепления.
Сами рулевые тяги представляют собой металлические стержни, повредить которые довольно сложно. Их можно только погнуть – «зацепив» колесом о камень или другое препятствие.
Гораздо чаще возникают неисправности, связанные с:
- Шарнирами. Эти детали располагаются на концах рулевых тяг. Чаще всего причиной поломки становится чрезмерное изнашивание вкладыша (или резиновой втулки) либо сферической поверхности пальца (повреждения на резьбе, конусе, поверхности вследствие коррозии или непрофессионального монтажа/демонтажа).
- Шплинтом, фиксирующим корончатую гайку. Неправильный монтаж этой маленькой и не особенно значительной, на первый взгляд, детали, может привести к непоправимым последствиям: шплинт выпадает —gt; гайка ослабляется —gt; палец теряет плотный контакт —gt; рулевая трапеция теряет свою геометрию —gt; управлять авто невозможно.
- Пыльниками или чехлом шарнира. Когда пыльник рвется или чехол смещается со своего гнезда, шарнир загрязняется и, как следствие, изнашивается быстрее.
- Втулками, резьбовой частью тяг и прочими деталями механизма углов схождения. Они могут быть подвержены коррозии либо повреждены во время езды в плохих дорожных условиях.
Причины выхода из строя шарниров
В процессе эксплуатации рабочая пара наконечника (пластмассовая вставка и шаровой палец) испытывает нагрузки со стороны рулевой рейки, которая тянет или толкает поворотный кулак в зависимости от направления движения автомобиля. Другая разновидность нагрузок воздействует на элемент со стороны колеса, попадающего на неровности дорожного полотна.
В первом случае усилие прилагается перпендикулярно оси шарового пальца и действует на излом, во втором силы стремятся выдернуть деталь из гнезда. Есть и третий вид нагрузки – сила трения, возникающая в узле при повороте колес. Поскольку палец жестко закреплен в проушине кулака гайкой, он проворачивается внутри пластиковой втулки и трется о ее стенки.
Из-за воздействия указанных нагрузок шарнирное соединение изнашивается следующим образом:
- Со временем стенки вкладыша истираются, между ними и шаром образуется зазор, отчего при движении по мелким неровностям слышен негромкий стук.
- Истирание боковых стенок втулки приводит к разбалтыванию пальца, ведь он поджимается пружиной только снизу.
- Когда пружина и пята не в состоянии выбрать люфт, возникший в результате износа пластика, шаровой палец легко ходит во втулке, отчего сильно стучит рулевой наконечник.
У шарнирных соединений есть внешний враг, значительно снижающий ресурс рабочей пары. Это пыль и влага, проникающая между трущихся поверхностей в результате разрыва верхнего резинового чехла. Подобные дефекты нужно выявлять своевременно, иначе поврежденный наконечник быстро придет в негодность.
В автомобилях, оборудованных двухрычажной передней подвеской, иногда возникает поломка, не связанная с работой шарнира. Поскольку тяга расположена низко, при неаккуратной езде по плохим дорогам металлический стержень может согнуться от удара о камень или другое препятствие. При этом стук не возникает, но наблюдаются другие признаки, описанные далее.
Основные неисправности
Как правило, рулевой наконечник не выходит из строя быстро. Автолюбитель начнет замечать изменение характера работы рулевого механизмы еще до того, как необходимость замены наконечника станет явной. Первым признаком того, что наконечник пора менять, является появление люфта. Совершенно новая и даже серьезно изношенная, но пока работая запчасть лишена люфта – шаровой палец максимально плотно зафиксирован вкладышем
Чтобы определить необходимость замены наконечника рулевой тяги, обращайте внимание на следующее:
- Изменился характер работы педали «газа»;
- При разборке стало ясно, что в рулевой тяге появился люфт;
- Рулевое колесо слишком легко проворачивается;
- По ходу движения по плохим дорогам, ускорении или торможении рулевой механизм стучит или скрипит;
- При повороте руля слышится глухое постукивание;
- При проведении процедуры сход-развала возникают сбои.
По словам специалистов, период эксплуатации различных наконечников разный. В среднем, деталь нужно менять каждые 40-50 тысяч километров. Со временем шарнирное соединение изнашивается вследствие попадания частичек грязи. Если пыльник не был поврежден, то наконечник может отъездить свыше 50 тысяч километров.
Часто элементы рулевого механизма выходят из строя по причине наезда авто на препятствие на больших скоростях
Если водитель по неосторожности наехал на высокий бордюр или даже попал в аварийную ситуацию, то в ближайшем будущем стоит проверить состояние рулевого механизма
Признаки неисправности блока управления ВАЗ-2109
Чаще всего из строя выходят рулевые наконечники. Для их проверки вам понадобится загнать автомобиль на эстакаду или в гараж, а также пригласить помощника.
- Загоните автомобиль на смотровую яму так, чтобы у вас был доступ к его днищу. Можно установить машину на домкрат и подпорки, но это вариант не слишком надежный, и осматривать тяги будет не просто.
- Ветошью удалите налет с тяг и рулевых наконечников, осмотрите их на предмет повреждений. Внимательно проверьте все соединения и крепежные элементы.
- Проведите осмотри пыльника, чтобы выявить трещины.
- Попросите помощника повернуть руль сначала вправо, после чего плавно продолжить его движение в обратную сторону. Внимательно смотрите за смещением каждого наконечника – при люфте они сдвигаются вдоль они пальца на 1,5 мм и более.
- Проверьте вторую сторону также. Все неисправные элементы рулевой системы необходимо заменить в кратчайшие сроки.
Срок службы рулевых наконечников истекает после 40 тысяч километров пробега. Больше они могут прослужить на ВАЗ-2109, только при перемещении по идеально ровным дорогам. В любом случае, после прохождения этой отметки, рекомендуется замена этих запасных частей. Ремонт стоит провести, не дожидаясь истечения срока службы, если вы заметили:
- колеса не выполняют команды руля (проверять только на небольшой скорости);
- отдача в руль во время движения;
- посторонние звуки (стук, скрип, вой).
Владельцам ВАЗ-2109 рекомендуется периодически проводить диагностику и осмотр своего автомобиля на смотровой яме.
Проверка состояния деталей
Наличие люфта в соединении надо проверять при каждом техническом обслуживании машины. Для этого вполне достаточно при нагруженной весом машины подвеске с силой покачать одной рукой рулевую тягу, вторую руку, удерживая на шарнире наконечнике. При наличии износа явственно ощутиться люфт шарового пальца.
Можно применить рычаг (монтировку), но при этом есть опасность принять нормальный люфт подпружиненного пальца за износ. Те же возможности ошибок имеет диагностика покачиванием колеса, при этом будут выбираться люфты в других деталях и возникнут маскирующие стуки.
Признаки о выходе из строя
Проверка рулевых наконечников должна быть выполнена сразу после того, как появилось ухудшение качества управления автомобилем. Если вам стало тяжелее управлять своей машиной, это может быть признаком износа или поломки наконечников или одного из них. Также о проблемах свидетельствует глухой звук при каждом повороте, ощутимая отдача в руль малейших дорожных неровностей.
Пыльник рулевого наконечника предназначен для защиты шарового соединения от внешней среды, по этому, его повреждение способствует выходу из строя данной детали.
Следует отметить, что первичный осмотр можно выполнить и самостоятельно, что поможет хотя бы определить, где проблема. Для этого следует знать, как проверить рулевые наконечники самому. Эта операция выполняется двумя людьми. Автомобиль нужно загнать на смотровую яму, установить на стояночный тормоз и выключить зажигание. Одному человеку нужно сесть в салон и покрутить руль в разные стороны, а другой в это время должен находиться под машиной и следить за ходом наконечника. Наличие люфта очень просто обнаруживается визуально (покачивая колеса). Кроме люфта также нужно проверять целостность защитных пыльников и надежность крепления к поворотным рычагам.
В связи с плохим качеством наших дорог, рулевые наконечники считаются расходными запчастями, поэтому их периодическая замена – обязанность владельцев всех видов автомобилей.
Еще больше полезных советов в удобном формате
Ключевым элементом системы рулевого управления является наконечник рулевой тяги. От исправности этого механизма, который отвечает за повороты колес, зависит не только возможность комфортного управления автомобилем, но и безопасность водителя и пассажиров. Поэтому при первых признаках, указывающих на неполадки наконечника, необходимо делать диагностику и ремонт.
Система рулевого управления считается одним из важнейших элементов любого современного автомобиля. Чтобы обеспечить безопасную и комфортную езду, независимо от того, в каких дорожных условиях автомобиль осуществляет передвижение, все детали системы рулевого управления должны работать слаженно и бесперебойно.
Рулевые тяги, которые оборудуются специальными рулевыми наконечниками, а также поворотные рычаги, являются ключевым элементом всего рулевого механизма. Рулевые тяги предназначены для того, чтобы обеспечивать подвижность элементов привода рулевого управления. Только если эти механизмы будут полностью исправны, можно быть уверенным в бесперебойной работе рулевого управления.
Аналоги
Артикулы дешевых заменителей рулевых наконечников на Экзисте
Кроме оригинальных запасных частей существует ряд аналогов, которые рекомендованный к установке и полностью сертифицирован. Итак, в таблице ниже наведен список с указанием названий производителей, каталожных номеров и цен на рулевые наконечники, которые можно установить на ВАЗ-2114.
Наименование производителя Каталожный номер Стоимость в рублях за штуку
| Наименование производителя | Каталожный номер | Стоимость в рублях за штуку |
| Kager | 43-0283 | 240 |
| Mapco | 19090 | 330 |
| SCT | TS 587 | 400 |
| Weber | SS 2108-4057 | 400 |
| Ocap | 0190737 | 450 |
| Lemforder | 15458 01 | 450 |
| Quinton Hazell | QR 2275 S | 450 |
| Fenox | SP31083C2 | 450 |
| Teknorot | L-302 | 450 |
| Бзак | БА08-3414057 | 480 |
| Master-sport | 154570-PR-PCS-MS | 500 |
| As Metal | 17LD1550 | 500 |
| Lex | L-0302 | 550 |
| NK | 5032335 | 550 |
| Starmann | ST-2442 | 550 |
| Delphi | TA1519 | 600 |
| Pekar | 2108-3414057 | 600 |
| Ruville | 917211 | 600 |
| Pilenga | TS- P 1144 | 600 |
| Finwhale | FJ-483 | 600 |
| Hola | S122 | 650 |
| ABS | 230188 | 700 |
| LYNXauto | C4049L | 750 |
| Patron | PS1197L | 750 |
| ТРЕК | TR70-103 | 850 |
| Moog | LA-ES-0061 | 850 |
| TRW | JTE 232 | 900 |
| EGT | 302046EGT | 900 |
О чем нужно помнить?
Перед началом проведения ремонта обязательно обработайте все резьбовые соединения проникающей смазкой типа WD-40. Если таковой нет, можно заранее обильно смазать тормозной жидкостью. Так как на поворотном кулаке находится отверстие конической формы, необходимо при разборке использовать только съемник. Гайки, которыми производится регулировка длины тяги, необходимо тоже обязательно обработать смазкой.
Если не делать этого, выкрутить гайки окажется проблематично. Как вариант – полностью демонтировать тягу и прогреть ее газовой горелкой. Обязательно придется измерить расстояние от центра шарнира до края регулировочной гайки на каждой стороне. Также нужно измерить расстояние от края тяги до этой гайки, чтобы максимально точно поставить новый наконечник. В дальнейшем это позволит добиться максимально точного схождения колес. Но это вовсе не означает, что проводить регулировку не нужно – развал и схождение обязательно придется делать.
Симптомы неисправностей
Если не обращать внимания на износ наконечников рулевых тяг, то шаровой палец разболтается и выскочит из гнезда на первом приличном ухабе. Чем это чревато, долго пояснять не нужно: колесо станет неуправляемым, а водитель потеряет контроль над машиной. Как определить, что с шарнирами возникли проблемы и требуется проверка ходовой части авто:
- первый признак – глухой частый стук при езде по мелким ухабам, особенно в поворотах;
- как правило, посторонние звуки доносятся с одной стороны, но случается и одновременный износ двух наконечников;
- увеличивается свободный ход рулевого колеса;
- преодолевая поворот на неровной дороге, можно ощутить постукивание на руле;
- на последней стадии износа наконечников автомобиль приходится буквально «ловить» на дороге, поскольку из-за люфта шаровых пальцев колеса могут отклоняться на 2–3° от прямой.
Примечание. К сожалению, подобные признаки наблюдаются не только в результате неполадок рулевой рейки, но и в результате износа подшипника поворотной сошки и маятника. Точный результат покажет проверка, выполняемая сотрудниками автосервиса или самостоятельно в гаражных условиях.
Если вы обнаружили на собственном автомобиле один из перечисленных симптомов, не следует тянуть с диагностикой. Особенно если наконечники отслужили более 40 тыс. км пробега. Для выполнения проверки потребуется смотровая канава, вывешивание автомобиля на домкрате не даст возможности раскачивать тягу в нужном направлении.
Чтобы самостоятельно проверить рулевые наконечники, воспользуйтесь пошаговой инструкцией:
- Загоните машину ровно по центру смотровой ямы, чтобы свободно дотягиваться до шарниров. Если канава слишком узкая, автомобиль придется дважды переставлять со смещением в разные стороны.
- Подоприте задние колеса противооткатными средствами.
- Возьмитесь рукой за тягу максимально близко к наконечнику. Раскачивайте шарнир по направлению вверх-вниз, дабы ощутить люфт.
- Небольшое упругое сопротивление указывает на работу пружины и отсутствие критических зазоров. Значительный люфт чувствуется сразу.
- Поверните тягу несколько раз вокруг собственной оси. Если она подается легко, буквально болтается на шаровом пальце, наконечник следует заменить.
Совет. Раскачивая тягу, не перепутайте люфт шарнира со свободным ходом рулевой рейки или разбитым подшипником маятника.
Для проверки целостности пыльников смотровая яма не нужна. Достаточно вывернуть колесо и приподнять машину домкратом. Дырка в резиновом чехле обнаруживается благодаря густой смазке, которая выдавливается изнутри через порыв.
Замена рулевого наконечника тоже не составляет большой проблемы, из специальных приспособлений понадобится только съемник для выталкивания шарового пальца из проушины поворотного кулака. Учтите важный нюанс: после замены тяги обязательно корректируются углы развала – схождения колес. Своими руками регулировку вам не выполнить, так что придется посетить автосервис.
При появлении стуков в передней подвеске на Приоре, стоит обратить внимание на следующие детали и узлы:
- стойки
- опоры и подшипники стоек
- шаровые опоры
- рулевая рейка
- рулевые наконечники
И в данной статье мы рассмотрим именно ремонт, связанный с наконечниками рулевых тяг. Если стук появился именно от наконечников, и люфт при поворотах уже превышает допустимый, необходимо заменить наконечники. на новые. Для выполнения данного ремонта, понадобится следующий инструмент и приспособления:
- Съемник шаровых опор или рулевых наконечников
- Монтировка и молоток (при отсутствии съемника)
- Плоскогубцы
- Ключ на 19 мм
- Ключ на 13 мм
- Ключ динамометрический
- Проникающая смазка
Процесс замены рулевых наконечников
Рулевой наконечник
Замена наконечников рулевых тяг – это процедура не из легких и может отнять много сил и времени.
Теперь, перейдем непосредственно к вопросу замены. Для начала необходимо собрать необходимый инструментарий. Что же пригодиться в процессе: домкрат, набор ключей (19, 24, 27), баллонный ключ, монтировка и молоток, ВД-40. Когда все необходимое собрано, покупаем новые наконечники и переходим к процессу замены:
- Ставим автомобиль на домкрат, при этом, не забыв зафиксировать его от отката. Автомобиль установлен на домкрат и готов к проведению ремонта
- Демонтируем колесо. Снятое переднее колесо с автомобиля
- Выворачиваем руль максимально в противоположную сторону от места замены. Это упростит доступ к необходимой детали.
- Вынимаем фиксирующий шплинт. Вынимаем шплинт с рулевого наконечника
- Откручиваем фиксирующую гайку.
- Теперь, можно выпрессовывать наконечник с посадочного места на стойке. Сделать это можно при помощи специального съемника или монтировки с молотком. Выпрессовываем рулевой наконечник
- Для того, чтобы не ехать на развал-схождение замеряем штангелем расстояние, как показано на фото. Но, все-же после таких ремонтных работ рекомендуется съездить на процедуру «развал-схождение», чтобы предотвратить неправильное положение колес и износ. Замер длинны рулевого наконечника
- Откручиваем фиксирующую гайку тяги. Делается эта операция двумя ключами. Откручиваем рулевой наконечник
- Вынимаем тягу с посадочного места. Окончательный демонтаж наконечника
- Сборка проводится в обратном порядке. Устанавливаем новый наконечник Установленный наконечник
Выбор детали
Выбор любой автомобильной детали – это тяжело. Особенно этот вопрос касается ходовой части, которая отвечает за управление автомобилем и безопасность, в первую очередь. Поэтому, к выбору изделия стоит подходить тщательно и взвешенно. Так, кроме оригинального рулевого наконечника существует ряд аналогов, которые стоит и рекомендовано к установке на автомобиль.
Оригинал на ВАЗ-2114
2108-3414056 и 2108-3414057 – оригинальные каталожные номера правой и левой рулевых тяг, которые производятся на заводе АвтоВАЗ. Устанавливаются в посадочные места легко и не требуют переделок или прочих модернизаций. Средняя стоимость составляет 1 500 рублей за комплект.
Аналоги
Парочка артикулов дешевых заменителей на Экзисте
Кроме оригинальных запасных частей существует ряд аналогов, которые рекомендованный к установке и полностью сертифицирован. Итак, в таблице ниже наведен список с указанием названий производителей, каталожных номеров и цен на рулевые наконечники, которые можно установить на ВАЗ-2114.
| Наименование производителя | Каталожный номер | Стоимость в рублях за штуку |
| Kager | 43-0283 | 240 |
| Mapco | 19090 | 330 |
| SCT | TS 587 | 400 |
| Weber | SS 2108-4057 | 400 |
| Ocap | 0190737 | 450 |
| Lemforder | 15458 01 | 450 |
| Quinton Hazell | QR 2275 S | 450 |
| Fenox | SP31083C2 | 450 |
| Teknorot | L-302 | 450 |
| Бзак | БА08-3414057 | 480 |
| Master-sport | 154570-PR-PCS-MS | 500 |
| As Metal | 17LD1550 | 500 |
| Lex | L-0302 | 550 |
| NK | 5032335 | 550 |
| Starmann | ST-2442 | 550 |
| Delphi | TA1519 | 600 |
| Pekar | 2108-3414057 | 600 |
| Ruville | 917211 | 600 |
| Pilenga | TS- P 1144 | 600 |
| Finwhale | FJ-483 | 600 |
| Hola | S122 | 650 |
| ABS | 230188 | 700 |
| LYNXauto | C4049L | 750 |
| Patron | PS1197L | 750 |
| ТРЕК | TR70-103 | 850 |
| Moog | LA-ES-0061 | 850 |
| TRW | JTE 232 | 900 |
| EGT | 302046EGT | 900 |
Последствия несвоевременной замены
Теперь, когда все основные процессы рассмотрены, также необходимо поговорить о вопросе последствий несвоевременной замены рулевого наконечника, а также последствиях, к которым это может привести:
- Самое страшное последствие – это дорожно-транспортное происшествие. Вследствие него может быть нанесен ущерб не только автомобилю, но и жизни и здоровью человека. Случиться это может по причине того, что оборвётся палец наконечника. При этом автомобиль будет неуправляемый. И именно это, приведет к столкновению с другим транспортным средством, или съезду в кювет.
- Повышенный износ. В данном случае, изнашиваться будет не только резина, но и амортизатор потребует замены. А самое обидное, что износ коснется и второго, противоположного, наконечника, поскольку нагрузка будет распределяться не равномерно. Это может привести к дополнительным затратам.
Ремонт рулевой рейки на ВАЗ-2113, 2114, 2115
Для каждого водителя важно, чтобы автомобиль хорошо слушался его в любой ситуации. Одной из главных систем автомобиля является система рулевого управления
Поэтому каждая поломка системы рулевого управления ведет к ухудшению качества вождения, а возможно даже к аварии.
Именно по этой причине важно всегда следить за состоянием рулевой системы и своевременно проводить ее ремонт и обслуживание. Сегодня мы поговорим про ваз 2114, а точнее про его рулевую рейку
Сама рулевая рейка представляет собой длинный стержень с насадками и двумя отходящими деталями. Рулевая рейка отвечает за управляемость автомобиля и также за безопасность водителя, поэтому при ее поломке стоит немедленно приступать к ремонту.
Понять, что рейка требует замены можно по следующим признакам: при повороте руля слышен стук и проявляется люфт. При этом стук чаще всего проявляется только при движении, если он слышен при повороте руля во время стоянки, то тогда рулевая рейка однозначно требует немедленной замены — это значит что поломка запущена и рейка находится в критическом состоянии.
Неисправности
Зачастую рейка не требует полной замены. Дело в том, что при появлении стуков и люфтов зачастую можно произвести достаточно быстрый ремонт, требуется лишь наличие смотровой ямы. Для ремонта своими руками нужно приобрести ремонтный набор для рулевой рейки, который продается в трех вариантах — от базового до продвинутого.
Самым первым шагом будет подкручивание рулевой рейки. Достаточно лишь закрутить регулировочный болт, используя для этого ключ на 17.
После этого стоит совершить пробную поездку и проверить, остался ли люфт и стук. Если люфта и стука больше нет, то пока работу с рулевой рейкой можно закончить. Если же ничего не исчезло (или, например, люфт исчез, но остался стук), то потребуется более капитальная работа.
Методика работы
Нужно произвести следующие действия:
1. Вывесить машину и снять колесо, не забыв установить надёжную страхующую подставку.
2. Очистить детали металлической щёткой и пролить соединения проникающей жидкостью, например WD-40 или ее аналогом. Это смеси уайтспирита с антикоррозийными и смазывающими добавками.
3. Ослабить гайку крепления пальца и контровочное соединение узла регулировки схождения. Достаточно одного оборота. Резьбу гайки пальца лучше пройти несколько раз до свободного вращения.
4. Установить съёмник на шаровое соединение. Съёмники бывают разными по конструкции, удобнее всего использовать приспособление в виде клиновой вилки, достаточно пары сильных ударов в её торец. Винтовой съёмник не всегда справляется сам, ему надо помочь резким ударом молотка по сошке поворотного кулака.
5. При отсутствии съёмника можно создать натяг в соединении при помощи той же монтировки, после чего наносить резкие удары по краю сошки. Палец отсоединится с характерным щелчком. Останется только открутить наконечник по резьбе тяги и установить новый.
Недостатком такой простой замены является необходимость сразу же провести операции по регулировке углов установки колёс, как говорят, развал-схождение. Надо при этом помнить, что замена наконечника на развал никак не влияет, изменяется только схождение колёс.
Если подойти к работе аккуратно, иметь при этом в наличии достаточно большой штангенциркуль или рулетку и понимать принципы регулировки схождения, то дополнительных затрат можно и избежать.
Для этого надо с максимально доступной точностью выполнить следующие операции:
1. До начала отворачивания гаек нанести две метки. Первая должна располагаться точно в центре окружности тыльной части шарового шарнира. Там обычно бывают кольцевые выштамповки или завальцовки. Их центр и надо вычислить, хотя бы при помощи штангенциркуля. В найденном центре желательно сделать небольшое углубление лёгким ударом острого керна. Внимательно проверить, нет ли малейшего смещения метки от центра. Повторить процедуру на новом наконечнике.
2. На рулевой тяге, изнутри от резьбового соединения, нанести кольцевую риску, лежащую точно в плоскости, перпендикулярной оси тяги. Ровно и аккуратно.
3. При помощи штангенциркуля или рулетки измерить и записать расстояние между нанесёнными метками.
После установки нового наконечника вращением регулировочного соединения добиться такого же результата. Законтрить резьбы.
Несмотря на возможность сохранить таким способом бывшие ранее углы схождения, всё же посетить стенд будет надёжней и спокойней. Угол схождения вполне доступен для измерения и в гаражных условиях самостоятельно, можно найти различные методики в многочисленных советах домашних мастеров по ремонту собственных автомобилей.
ВАЗ 2115 Замена наконечника рулевой тяги
8.4.1. Замена наконечника рулевой тяги
| ОБЩИЕ СВЕДЕНИЯ |
| 1 – вилка карданного шарнира; 2 – стяжной болт; 3 – гайка; 4 – поворотный рычаг; 5 – наконечник рулевой тяги в сборе с шаровым шарниром; 6 – контргайка; | 7 – болты крепления балки передней подвески; 8 – болты крепления рулевого механизма; 9 – болты крепления задней опоры силового агрегата; 10 – задняя опора силового агрегата; 11 – балка передней подвески; 12 – рулевой механизм |
| 1 – наконечник; 2 – съемник; 3 – гайка; 4 – поворотный рычаг; 5 – тяга; 6 – контргайка |
| 1 – наконечник; 2 – контргайка; 3 – тяга |
| 1 – левый наконечник; 2 – правый наконечник |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. При увеличении свободного хода (люфте) рулевого колеса или значительном увеличении усилия, необходимого для его поворота, проверьте осевой и радиальный зазоры в шаровых шарнирах наконечников рулевых тяг. |
| 2. Если при покачивании тяги рукой в разные стороны ощущается люфт в шарнире или появилась коррозия на шаровом пальце, замените шаровой шарнир в сборе с наконечником (проверку проводите при вывешенных передних колесах). |
| 3. Обязательно замените рваный защитный чехол шарового шарнира, иначе попавшие в шарнир грязь и вода быстро выведут его из строя. |
| Предупреждение Гайки пальцев шаровых шарниров самоконтрящиеся, поэтому после каждого отворачивания их нужно заменять новыми. |
Замена
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите соответствующее колесо. 2. Очистите контргайку 6 (см. рис. Крепление рулевого механизма на автомобиле (без усилителя)) наконечника рулевой тяги и гайку 3 пальца шарового шарнира. 3. Ослабьте затяжку контргайки 6 наконечника, удерживая от проворачивания вторым ключом тягу за шестигранник. 4. Отверните гайку 3 пальца шарового шарнира. 5. Установите съемник 2 (см. рис. Выпрессовка пальца шарового шарнира наконечника рулевой тяги) и выпрессуйте палец шарового шарнира из поворотного рычага. 6. Если по каким-либо причинам тяга от поворотного рычага отсоединяется без замены наконечника 1, то в зависимости от конструкции съемника оставьте гайку 3 крепления навинченной на несколько витков на пальце шарнира, чтобы не повредить его резьбу. 7. Отсоедините рулевую тягу 5 от поворотного рычага 4. 8. Отверните наконечник 1 (см. рис. Рулевая тяга в сборе), удерживая от проворачивания тягу 3 за шестигранник
При этом посчитайте число оборотов наконечника – это поможет при установке наконечника приблизительно сохранить схождение колес.
Предупреждение При установке обратите внимание, что левый наконечник маркируется буквой D, а правый – C (см. рис. Маркировка наконечников рулевых тяг)
Маркировка наконечников рулевых тяг).
9. Навинтите наконечник 1 (см. рис. Рулевая тяга в сборе) на рулевую тягу 3 на подсчитанное ранее число оборотов. 10. Запрессуйте палец шарнира в поворотный рычаг 4 (см. рис. Крепление рулевого механизма на автомобиле (без усилителя)), завинтив новую гайку 3 его крепления соответствующим моментом (при необходимости палец от проворачивания можно удерживать с помощью шестигранника). 11. После этого зафиксируйте наконечник 5 на рулевой тяге контргайкой 6, удерживая рулевую тягу от проворачивания за шестигранник. 12. Установите колесо. 13. Проверьте и при необходимости отрегулируйте углы установки колес.
Моменты затяжки, Н·м
| Гайка пальца шарового шарнира | 20, потом довернуть на 90° |
| Контргайка наконечника | 50 |
| Болты крепления колеса | 120 |
