Устройство турбины дизельного двигателя

Признаки и неисправности турбокомпрессора

1. Синий выхлопной дым – признак сгорания масла в цилиндрах мотора, попавшего туда из турбокомпрессора или же двигателя. Чёрный — значит, есть утечка воздуха, а выхлопной газ белого цвета указывает на засорение сливного маслоотвода турбонагнетателя.
2. Причиной свиста является утечка воздуха на стыке выхода компрессора и мотора, а скрежет указывает на трущиеся элементы всей системы турбонаддува.
3. Стоит также проверить все элементы турбины на двигателе, если она отключается или вовсе перестала работать.

В основе всех неисправностей турбокомпрессора – три причины

Нехватка и слабое давление масла

Возникает из-за протечки или пережима масляных шлангов, а также вследствие их неправильной установки к турбине. Приводит к повышенному износу колец, шейки вала, недостаточной смазке и перегреву радиальных подшипников турбины. Их придется менять.

Загрязнение масла

Случается из-за несвоевременной замены старого масла или фильтра, попадания воды или топлива в смазку, использования некачественного масла. Приводит к износу подшипника, закупорке маслоподводных каналов, повреждению оси. Неисправные детали стоит заменить новыми. Густое масло тоже вредит подшипникам, так как дает осадок и снижает герметичность турбины.

Попадание постороннего предмета внутрь турбокомпрессора

Приводит к повреждению лопаток компрессорного колеса (следовательно, падает давление воздуха); лопаток турбинного колеса; ротора. Со стороны компрессора нужно заменить фильтр и проверить впускной тракт на герметичность. Со стороны турбины стоит заменить вал и проверить впускной коллектор.

Что делать, если турбина сломалась

Если обнаружилась неисправность первое, что нужно сделать — провести диагностику. Причём чем раньше, тем лучше. Если вовремя заменить неисправную деталь, удастся избежать более серьёзных проблем

Например — зачастую автовладелец не обращает внимание на лёгкое постукивание думая, что это не имеет значения, в результате через какое-то время приходится покупать новую турбину, хотя изначально можно было обойтись небольшим ремонтом

Следует отметить, что недостаточно знать, как работает турбина на дизеле — нужно идеально разбираться во всех её компонентах. Только обладая соответствующими навыками, опытом и оборудованием получится провести качественный ремонт. Именно поэтому рекомендуем не пытаться самостоятельно отремонтировать агрегат (можно сделать только хуже), а обратиться в компанию «Дизель-Мастер». Специализируемся на ремонте турбин с 1998 года, а потому знаем о них всё.

5 причин обратиться именно к нам:

1. В наличие высокоточное диагностическое оборудование (стенды Bosch и Delphi);
2. В штате — специалисты с большим практическим опытом подобных работ.
3. Быстрый ремонт в течение дня без потери в качестве.
4. Используем только оригинальные комплектующие и ремкомплекты.
5. Предоставляем официальную гарантию на комплектующие и выполненный ремонт.

При первых признаках дефекта — обратитесь к нам. Установим причину неисправности и предложим эффективный, экономичный способ её решения.

Можно ли глушить современный турбодвигатель сразу после остановки?

Есть среди автолюбителей такое правило: “турбированный двигатель нельзя глушить сразу после остановки, нужно дать время турбине остыть”. С чем это связано? Давайте разберемся с технической точки зрения.

Турбина использует давление выхлопных газов, которые раскручивают крыльчатку так называемой горячей части (часть называется горячей, потому что выхлопные газы горячие, абсурдно, но просто).

Крыльчатка горячей части соединена с крыльчаткой в холодной части, у которой другая задача – создавать избыточное давление на впуске двигателя и это уже холодная часть.

Чем больше давление на впуске, тем больше воздуха попадет в цилиндры, а, следовательно, больше кислорода. Если просто, то это примерно, как подуть на тлеющие угли, они начнут разгораться – выделять больше энергии.

Турбина во время работы может разогреваться до 800 градусов, именно поэтому воздух, который она нагнетает на впуск проходит также через контур охлаждения “интеркулер”.

Чтобы при такой температуре механизм мог работать его нужно смазывать = охлаждать, в картридж турбины подается масло, которое смазывает и охлаждает ротор и его составные части.

Что происходит если нагреть турбину и не остудить её (даже на холостом ходу её температура достигает 100 градусов)?

Масло, которое в ней осталось подгорает и оставляет на стенках кокс и нагар, который в последствии работает как абразив.

Но всё это имеет отношение по больше степени к старым автомобилям, а как дела сейчас?

Просто представьте, что в германии производители напишут, что нужно постоять на холостом после поездки? Да их сразу оштрафуют экологи, там строго всё, места мало, воздуха тоже. С другой стороны, как им быть, если клиенты толпами поедут на гарантию для замены турбины? Им и так хватает негативной славы.

К современным турбинам подводится не только масло, а также контур с антифризом.

Таким образом, турбина изначально лучше охлаждается и пиковое значение нагрева у неё значительно меньше. Но суть даже не в этом, в системе охлаждения стоит отдельная электропомпа, которая даже после остановки двигателя какое-то время продолжает “гонять антифриз”.

Также в некоторых турбо моторах отдельный контур охлаждения проходит через выпускной коллектор (который отлит одним элементом с головкой блока цилиндров), такой подход применяется для быстрого прогрева антифриза, а также для дополнительно охлаждения выпускного коллектора в режимах «тапок в пол».

О чем это говорит?

О том, что жить без турбо таймера можно, глушить сразу можно, но всё-таки думайте, как вы ехали, даже минуты хватит, чтобы масло с антифризом быстро сделали свою работу. Если время позволяет хуже от недолгой работы на холостом не будет. Но если вы ехали умеренно, то ничего критичного не произойдет.

Всем спасибо за внимание! Если статья вам понравилась, то поддержите нас большим пальцем вверх, а также подписывайтесь на канал, так вы не пропустите новые публикации!

Источник

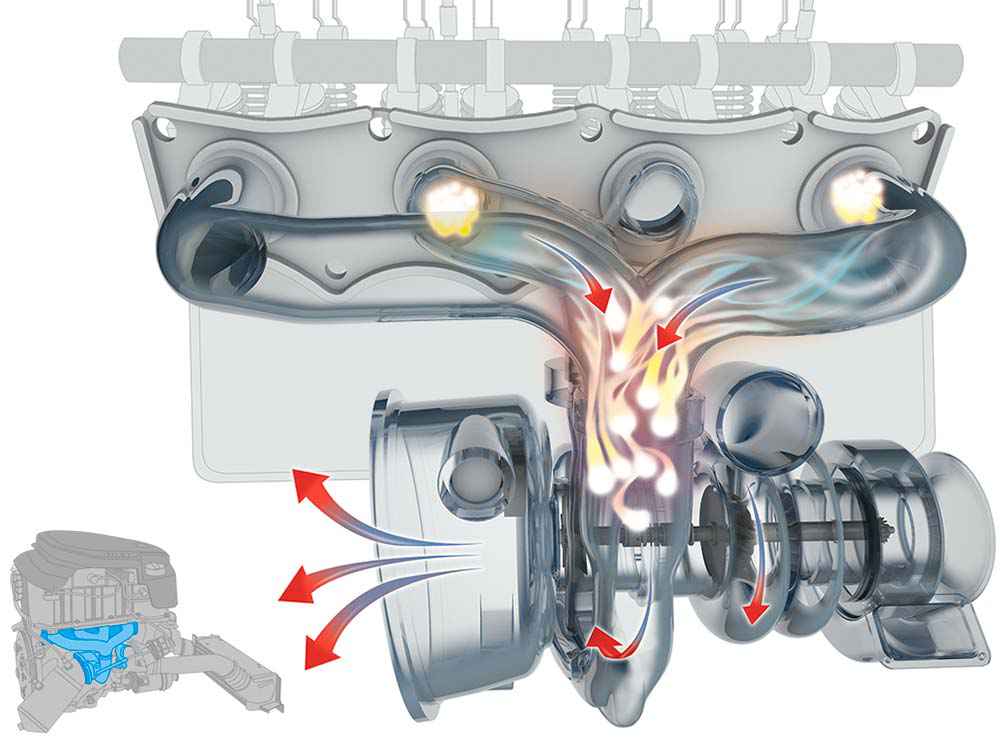

Как работает турбина на дизельном двигателе

Ротор и ось, на которой он закреплен, вращаются в разных направлениях. Частота вращения довольно велика, поэтому элементы плотно прижимаются друг к другу.

Принцип работы турбины на дизельном двигателе следующий:

• компрессор обеспечивает поступление воздуха из окружающей среды, который смешивается с дизельным топливом и затем направляется в цилиндры;
• топливно-воздушная смесь загорается, начинают двигаться поршни. По ходу этого процесса образуются газы, поступающие в выпускной коллектор;
• скорость движения газов, оказавшихся в корпусе, значительно возрастает. Вступая во взаимодействие с ротором, они приводят его во вращающееся положение;
• вращение передается компрессорному ротору (за это отвечает вал), который снова втягивает новую порцию воздуха.

Таким образом, принцип работы основывается на взаимосвязи: чем сильнее вращается ротор, тем больше поступает воздуха, но при этом ротор увеличивает скорость вращения, если количество воздуха возрастает.

Существует два типа монтажных комплектов ГБО для данных типов двигателей.

1 Комплект разработан под конкретный автомобиль и имеет определенный код, присутствует монтажная схема и готовая прошивка без возможности ее изменения.

Эти комплекты выпускают самые известные и премиальные бренды, такие как Prins(Голландия) и BRC(Италия).

Конечно, готовая прошивка от производителя ГБО, для разработки которых используются специальные стенды — это большой плюс, но есть и минусы — мы ограничены списком переводимых двигателей на газовый вид топлива. Существует таблица автомобилей, на которые есть готовые решения, но, к сожалению, мы ограничены этим списком, но он постоянно пополняется.

2 Универсальный комплект ГБО для двигателей с непосредственным впрыском топлива.

Он покрывает минусы варианта исполнения комплектов, описанных выше, но также имеет свои нюансы. После установки газового оборудования на автомобиль заливается прошивка, она универсальная и корректная настройка зависит только от мастерства и профессионализма мастера, также никто из клиентов не застрахован от того, какие форсунки или редуктора достанет мастер со своего склада.

Это и есть тот минус, о котором мы писали выше, плюсом же является то, что список автомобилей, на которые можно установить данное оборудование, существенно больше. В частности, это практически вся VAG группа, а также такие гиганты как BMW, Volvo, Toyota, Honda, Nissan, Mitsubishi и т. д.

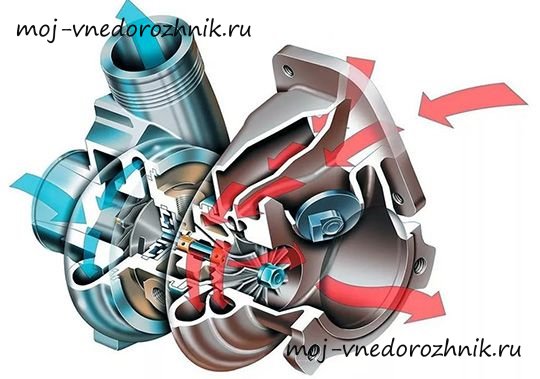

Устройство турбины дизельного двигателя

Турбокомпрессор выполняет задачу по нагнетанию воздуха под давлением в цилиндры мотора: чем больше будет воздуха, тем больше топлива силовой агрегат сможет сжечь, что, в свою очередь, приведет к увеличению мощности двигателя без увеличения объема имеющихся цилиндров.

Чтобы выполнять возложенные функции с необходимой эффективностью, турбонаддув имеет особую конструкция, состоящую из двух элементов:

• турбины;
• компрессора.

Главная функция компрессора заключается в усилении поступления воздуха в топливную систему. Составные части компрессора находятся в алюминиевом корпусе. Внутри него располагается ротор, закрепленный на оси турбины. Вращаясь, ротор вбирает воздух: большая скорость вращения приводит к большему количеству попавшего внутрь воздуха. Для набора скорости существует турбина.

Турбина состоит из корпуса с ротором внутри. Поскольку все элементы устройства взаимодействуют с газами высокой температуры, они изготавливаются из специальных материалов, невосприимчивых к такому воздействию.

Как работает турбонаддув

Чтобы разобраться в работе турбонаддува, для начала следует уяснить понятия турбоподхвата и турбоямы.

Турбоподхват – ситуация, когда набравший скорость ротор увеличивает поступление воздуха в цилиндры, следствием чего становится повышение мощности двигателя.

Турбояма – момент небольшой задержки, наблюдаемый в работе турбины при увеличении количества поступившего горючего, что достигается нажатием на педаль газа. Задержка вызвана временем, которое нужно ротору для его разгона газами.

Турбонаддув увеличивает давление отработанных газов за счет более интенсивной работы двигателя. В то же самое время повышается и давление наддува: этот процесс требует контроля и регулировки, поскольку при достижении высоких значений велика вероятность поломки. Функции регулировки давления возложены на клапан, контролем предельно возможных значений занимаются мембрана и пружина с определенными значениями жесткости (когда достигается максимально допустимая величина, мембрана открывает клапан).

Работа турбины дизельного двигателя также требует контроля давления:

1. компрессор через клапан, дабы снизить давление, сбрасывает лишний забранный воздух;
2. когда давление поступившего воздуха достигает максимально допустимой величины, клапан выпускает газы, и ротор вращается с требуемой скоростью, а компрессор всегда забирает только нужное количество воздуха.

Особенности эксплуатации турбированных двигателей

На режимах разгона автомобиля в силу инерционности системы возникает явление, получившее название «турбояма». Сущность явления заключается в следующем:

• Автомобиль движется с небольшой постоянной скоростью.
• Турбина вращается в соответствующем режиме.
• При резком нажатии на педаль ускорения в цилиндры двигателя подается больше топлива.
• После его сгорания образуются отработавшие газы, которые с большей силой воздействуют на турбину и увеличивают мощность двигателя. Однако происходит это с некоторой временной задержкой.

Таким образом, между моментом нажатия на педаль и фактическим ускорением автомобиля присутствует некоторая временная задержка — «турбояма». Также данное явление проявляется в виде недостатка крутящего момента на малых оборотах двигателя.

Виды систем турбонаддува

Производители разработали различные способы избавления от «турбоямы»:

• Турбина с изменяемой геометрией. Конструкция предусматривает изменение сечения входного канала. За счет этого выполняется регулирование потока отработавших газов.
• Два турбокомпрессора, установленных последовательно (Twin Turbo). На каждый режим работы (обороты двигателя) предусматривается свой компрессор.
• Два турбокомпрессора, установленных параллельно (Bi Turbo). Схема разбиения на две турбины снижает инерцию системы, и турбояма становится не так ощутима.
• Комбинированный наддув. Устройство предусматривает и механический, и турбонаддув. Первый включается при низких оборотах, второй при высоких.

Что такое турботаймер и для чего он необходим

Другой стороной инерционности системы с турбокомпрессором является необходимость снижать обороты постепенно. Нельзя резко выключать зажигание после того, как двигатель работал на высоких оборотах. Это обусловлено тем, что подшипники будут продолжать вращение, а поскольку масло не будет подаваться в систему — возникнет повышенное трение. Оно, в свою очередь, спровоцирует быстрый износ вала турбины.

Для решения этой проблемы применяется турботаймер. Это устройство устанавливается на приборной панели и подключается в цепь зажигания. После выключения зажигания ключом система запускает таймер, который глушит двигатель спустя некоторое время, давая возможность турбине снизить обороты до приемлемых значений.

Действия в специфических ситуациях

Иногда могут наблюдаться ситуации, когда заглушить мотор простыми способами не представляется возможным. К примеру, когда сломался электрический клапан, но двигатель нужно остановить. В подобном случае включают самую высокую скорость и на фоне медленного отжатия сцепления, плавно нажимают на тормоз. После того как вы выполнили торможение, целесообразно налить в масляный картер немного бензина (около стакана) для того чтобы повысить общую вязкость масла.

Совет особенно целесообразно использовать в холодную погоду, для того чтобы в дальнейшем мотор нормально запускался. Когда мотор нужно установить после длительной дороги, сначала используют пару минут работы на холостых оборотах. Этот метод целесообразен для того чтобы сохранить все действующие узлы и не создавать нагрузки на агрегат. Особенно совет полезен для турбированных моторов, однако даже если турбина в двигателе отсутствует, он всё равно является актуальным.

Некоторые современные автомобили имеют турботаймеры. Эти приборы продолжают работу мотора и при выключении зажигания турботаймер определяет временной интервал на протяжении которого силовому агрегату следует продолжить свою работу для того чтобы в итоге заглохнуть, но без существенного риска повреждения механизмов. Таким образом при отсутствии турботаймера лучше просто давать немного времени на холостых оборотах, но если турботаймер имеется, то вполне возможно полагаться и на мнение этой аппаратуры.

Как правильно глушить дизельный двигатель с турбиной и бензиновый турбомотор

Если силовой агрегат оснащен системой турбонаддува, тогда глушить такой двигатель сразу крайне нежелательно. Данное требование справедливо как для дизелей, так и для бензиновых авто. Более того, режим нагрузок на ДВС не имеет большого значения.

Игнорирование данного правила приводит не только к локальным перегревам мотора, но и добавляются возможные поломки турбокомпрессора, значительное сокращение его ресурса и т.д. Проблема заключается в том, что турбина работает за счет потока выхлопных газов и сильно разогревается от контакта с ними. Если резко заглушить двигатель, произойдет остановка горячего турбокомпрессора. В результате подача моторного масла, которое смазывает и охлаждает подшипники турбины, полностью прекращается. Инерционного вращения турбокомпрессора после остановки мотора достаточно для работы практически «на сухую». Получается, температура турбины сильно повышается, смазка подшипников турбины происходит только за счет остаточного масла в самом турбокомпрессоре. Под воздействием высоких температур и нагрузок остаточное масло коксуется, страдают от износа механические элементы турбонагнетателя.

С учетом вышесказанного турбомоторы нужно глушить только после того, как двигатель поработает в режиме холостого хода от 60 секунд до 2-3 минут. За это время температура турбины снижается, так как интенсивность и температура потока выхлопных газов на холостом ходу минимальна. Любой автомобиль рекомендуют глушить не ранее десяти секунд после полной остановки транспортного средства, это относится к любым типам двигателей и автомобилям.

Так что случилось с двигателем?

Ситуация, проиллюстрированная видео, – классический разнос дизельного мотора. Всего существует три причины, по которым двигатели начинают себя вести таким образом:

попадание большого количества масла в камеру сгорания через неисправный турбонагнетатель;

неисправность топливного насоса высокого давления;

неисправность форсунок.

В случае попадания масла в цилиндры происходит следующее: масло начинает попадать в цилиндры в возрастающем количестве (порой на сильно изношенном двигателе газы прорываются через стенки поршня из камеры сгорания в картер, подхватывают масляный туман из картера и выносят его во впускной коллектор, создавая масляно-воздушно-топливную питательную смесь), что влечет за собой увеличение оборотов, поддерживающее критическую скорость вращения коленвала.

Последствия ЧП: пробитая оборвавшимся шатуном стенка блока

Минусы такого подхода очевидны:

• возрастающая серьезная поломка мотора;
• двигатель может не заглохнуть, поскольку неисправность может крыться в ТНВД или форсунках. Ждать, пока израсходуется топливо в баке, – вариант пропащий. В таком случае стоит незамедлительно звонить по телефону 112 в экстренную службу и объяснить ситуацию. Бригада пожарных не помешает.

фото: Zach Pumphery / flickr.com

Губительное явление может происходить со всеми дизелями

Работа турбокомпрессора на дизельном двигателе

Работа осуществляется по следующие схеме:

1. Компрессор нагнетает сжатый атмосферный воздух.
2. Воздушная масса смешивается с топливом и поступает в цилиндры.
3. Полученная топливно-воздушная смесь воспламеняется, что приводит поршни в движение.
4. Параллельно с этим процессом появляются отработанные газы, которые направляются в выпускной коллектор.
5. Скопившиеся в корпусе газы значительно увеличивают скорость.
6. Вращение переходит (по валу) на компрессорный ротор, он втягивает новую порцию воздуха.

Получается интересное взаимодействие. Ротор вращается быстрее — больше поступает воздуха. Чем больше воздуха поступает — тем быстрее вращается ротор.

Устройство турбонаддува

Турбина двигателя, работающего на бензине, состоит из таких элементов:

1. Корпус подшипников, размещающий в себе ротор с валом и кольцами с лопастями. Вращаясь, они перенаправляют воздух в цилиндры.
2. Каналы, проходящие через весь корпус. Их функция заключается в доставке масла к вращающимся и трущимся друг о друга элементам, что способствует увеличению срока их службы.
3. Подшипник скольжения, гарантирующий плавную работу ротора, смазываемого и охлаждаемого маслом.
4. Корпус, по форме чем-то напоминающий улитку, защищающий составные элементы механизма от механических повреждений.

Использование двух турбокомпрессоров

Также все чаще стали выпускаться дизельные двигатели с двумя турбинами (Bi-Turbo), что позволяет производителям не только добиваться потрясающий мощности от дизельных автомобилей, но снижать уровень вредных веществ в выхлопе до рекордных значений.

Недавно также стали появляться турбины, которые могут работать, как от электричества, так и традиционно от газа, поступающего из выхлопной системы. Благодаря этому инженеры добились максимальной мощности и крутящего момента при небольших оборотах двигателя.

На некоторые двигатели устанавливается два турбокомпрессора разного размера. Малый турбокомпрессор быстрее набирает обороты, снижая тем самым задержку ускорения, а большой обеспечивает больший наддув при высокой скорости вращения двигателя.

Когда воздух сжимается, он нагревается, а при нагревании воздух расширяется. Поэтому повышение давления от турбокомпрессора происходит в результате нагревания воздуха до его впуска в двигатель. Для того, чтобы увеличить мощность двигателя, необходимо впустить в цилиндр как можно больше молекул воздуха, при этом не обязательно сжимать воздух сильнее.

Дополнительные устройства

Охладитель воздуха или охладитель наддувочного воздуха является дополнительным устройством, которое выглядит как радиатор, только воздух проходит как внутри, так и снаружи охладителя. При впуске воздух проходит через герметичный канал в охладитель, при этом более холодный воздух подается снаружи по ребрам при помощи вентиляторов охлаждения двигателя.

Охладитель увеличивает мощность двигателя, охлаждая сжатый воздух от компрессора перед его подачей в двигатель. Это значит, что если турбокомпрессор сжимает воздух под давлением 7 фунт/дюйм2 (0,5 бар), охладитель осуществит подачу охлажденного воздуха под давлением 7 фунт/дюйм2 (0,5 бар), который является более плотным и содержит больше молекул, чем теплый воздух. Турбокомпрессоры также обладают преимуществом на большой высоте, где плотность воздуха ниже. Обычные двигатели будут работать слабее на большой высоте над уровнем моря, т.к. на каждый ход поршня подаваемая масса воздуха будет меньше. Мощность двигателя с турбокомпрессором также снизится, но менее заметно, т.к. разреженный воздух легче сжимать.

При установке мощного турбокомпрессора на двигатель с впрыском топлива, система может не обеспечить необходимое количество топлива — либо программное обеспечение контроллера не допустит, либо инжекторы и насос не смогут осуществить необходимую подачу. В этом случае необходимо осуществлять уже другие модификации для максимального использования преимуществ турбокомпрессора.

Турбины с изменяемой геометрией (VNT)

Она также известна под названием – трубина с переменным соплом. Данный тип турбины используется в дизельных двигателях. Девять подвижных лопастей, установленных в турбокомпрессоре, регулируют прохождение потока газов к турбине. Увеличение и блокировка потока газов достигается при помощи привода, регулирующего угол наклона девяти лопастей. Скорость потока газов и давление нагнетаемого воздуха согласуются с количеством оборотов двигателя во время изменения угла наклона лопастей.

Некоторые двигатели используют несколько турбокомпрессоров. Возможно использование двух (Твин Турбо), трех или же четырёх. В таких конструкциях они устанавливаются последовательно. Первый используется при низких оборотах, второй при высоких. Также существует схема установки компрессоров, при которой они располагаются параллельно друг другу. Такая система используется на V-образных двигателях. На каждый ряд цилиндров приходится по компрессору.

Вернуться в блог статей

Характерные признаки и возможные причины

Часто встречается сочетание из нескольких очевидных проявлений поломки, но иногда наблюдается только что-то одно. Определить неисправность можно по таким явлениям:

• повышенный расход и утечка масла;
• изменение цвета и наглядное повышение количества дыма;
• шум в двигателе;
• временные или постоянные перегревы;
• ощутимое снижение мощности и скорости набора оборотов;
• усиленный расход топлива;
• повышение выброса вредных веществ из выхлопной системы и токсичный запах;
• свист или царапание в самой турбине;
• плавающий холостой ход.

Появление любого из этих пунктов требует внимания со стороны владельца, скорейшей диагностики и устранения поломки. Дело в том, что львиная доля проблем турбин на дизеле так, или иначе, касается утечки и расхода масла. Когда оно закончится, рабочие поверхности начнут стираться. Для полного выхода из строя этого механизма достаточно проработать всего несколько секунд без смазывающего вещества. После этого восстановление и ремонт станет невозможным, останется только полная замена, а это недешево.

Как проверить снятую турбину дизельного двигателя

Если турбина уже снята с двигателя, мы не можем тестировать ее на заведенном моторе. Зато осмотр на рабочем столе более наглядный. Механизм можно хорошо отмыть, тогда никакая трещина не укроется. У агрегата имеется два входа и два выхода, на каждом из которых можно обнаружить масло. Вот о чем это говорит:

Следы масла	Вероятная причина неисправности
Компрессор — входное отверстие	Износ цилиндро-поршневой группы Засорение вентиляции картера
Турбина — входное отверстие
Компрессор — выходное отверстие	Турбина изношена Засорение, деформация трубки слива масла в картер Засорение вентиляции картера
Турбина — выходное отверстие

Принцип работы

Для начала нужно разобраться с двумя терминами.

Турбоподхват — состояние, при котором быстро вращающийся ротор увеличивает подачу воздуха в цилиндры, благодаря чему повышается мощность силового агрегата.

Турбояма — короткая задержка, которая возникает в работе турбины при повышении количества поступившего топлива во время нажатия педали газа. Задержка появляется из-за того, что ротору необходимо некоторое время, пока газы его не разгонят.

Турбонаддув повышает давление выхлопных газов за счёт более интенсивной работы мотора, но в то же время увеличивается и давление наддува. При достижении критических величин может произойти поломка, а потому этот процесс необходимо контролировать. За регулировку давления отвечают клапана, а мембрана и пружина следят за предельно допустимыми значениями. При достижении определённой величины мембрана открывает клапан для стравливания давления.

Работа турбины на дизельном двигателе нуждается в контроле давления, который осуществляется следующими процессами:

• если поступило слишком много воздуха, компрессор (используя клапан) освобождается от излишков;
• клапан стравливает давление в случаях, когда воздуха поступило слишком много — при этом агрегат работает стабильно и забирает ровно столько воздуха, сколько требуется.

Недостатки турбированных двигателей

Одним из важных недостатков турбин является их дороговизна обслуживания. Турбины очень чувствительны к качеству масла и дизелю либо бензину. Для увеличения срока эксплуатации необходимо использовать только качественные синтетические масла и топливо, соответствующей марки без посторонних примесей. Помимо износа самой турбины из-за повышенных нагрузок страдает и мотор, что приводит к уменьшению срока его эксплуатации. Ещё одним недостатком турбонаддува выступает сложность ремонта.

Без привлечения опытных специалистов и профессионального оборудования выполнить ремонтные работы практически невозможно.

Как работает турбина на бензиновом двигателе

Турбина и компрессор находятся на одной оси и вращаются с одинаковой скоростью. Агрегаты вращаются в одном направлении. При выходе отработанных газов лопасти турбины начинают вращение и приводят в работу компрессор. Турбокомпрессор втягивает воздух и под давлением подаёт его в камеру сгорания. Отработанные газы вращают лопасти турбины и процесс подачи воздуха происходит вновь. Движок развивает гораздо большую мощность благодаря турбонаддуву. Если в автомобиле производителем не была установлена турбина, то можно это сделать в специализированных центрах.

При правильном выборе автосервиса и мастеров эффективность работы мотора возрастает на 30 %.

Турбина с изменяемой геометрией

Работа турбонаддува может сопровождаться некоторыми сложностями:
происходит задержка усиления мощности («турбояма») в момент резкого давления на газ;
выход из такого состояния меняется резким повышением воздействия наддува («турбоподхват»).
Возникновение первого явления возможно из-за инерционности системы. Чтобы решить такую проблему, применяют:

• турбинное устройство с изменяемой геометрией;
• используют пару параллельных либо последовательных компрессорных устройств;
• наддув комбинированного вида.

Турбина с изменяемой геометрией:
1 — направляющие лопатки; 2 — кольцо; 3 — рычаг; 4 — тяга вакуумного привода; 5 — турбинное колесо.

Устройство турбины дизельного двигателя

Турбокомпрессор выполняет задачу по нагнетанию воздуха под давлением в цилиндры мотора: чем больше будет воздуха, тем больше топлива силовой агрегат сможет сжечь, что, в свою очередь, приведет к увеличению мощности двигателя без увеличения объема имеющихся цилиндров.

Чтобы выполнять возложенные функции с необходимой эффективностью, турбонаддув имеет особую конструкция, состоящую из двух элементов:

• турбины;
• компрессора.

Главная функция компрессора заключается в усилении поступления воздуха в топливную систему. Составные части компрессора находятся в алюминиевом корпусе. Внутри него располагается ротор, закрепленный на оси турбины. Вращаясь, ротор вбирает воздух: большая скорость вращения приводит к большему количеству попавшего внутрь воздуха. Для набора скорости существует турбина.

Турбина состоит из корпуса с ротором внутри. Поскольку все элементы устройства взаимодействуют с газами высокой температуры, они изготавливаются из специальных материалов, невосприимчивых к такому воздействию.

Функция турбины, настройка

Функция турбокомпрессора заключается в том, чтобы увеличивать выходную мощность и крутящий момент двигателя. Благодаря турбине производители могут уменьшать количество рабочих цилиндров в двигателе без снижения мощности и крутящего момента.

Также все чаще стали выпускаться дизельные двигатели с двумя турбинами (Bi-Turbo), что позволяет производителям не только добиваться потрясающий мощности от дизельных автомобилей, но снижать уровень вредных веществ в выхлопе до рекордных значений.

Недавно также стали появляться турбины, которые могут работать, как от электричества, так и традиционно от газа, поступающего из выхлопной системы. Благодаря этому инженеры добились максимальной мощности и крутящего момента при небольших оборотах двигателя.

Устройство и особенности турбины

Агрегат состоит из двух устройств — турбины и компрессора. Задача первой преобразовывать энергию выхлопных газов, а второго — подавать сжатый воздух в цилиндры. «Крыльчатки» — главные составляющие части этой системы, представляют собой два лопастных колеса (компрессорное и турбинное).

По своей сути компрессор — это насос, его единственная задача заключается в подаче сжатых атмосферных воздушных масс в цилиндры. Кислород необходим для сжигания топлива, чем больше его поступит, тем больше силовой агрегат сможет сжечь. В результате это приводит к значительному увеличению мощности движка без физического увеличения объёма или количества цилиндров. Система турбонаддува состоит из следующих компонентов:

• корпус компрессора;
• корпус турбины;
• корпус подшипников;
• компрессорное колесо;
• турбинное колесо;
• ось или вал ротора.

В турбонаддуве основным элементом выступает ротор, который защищается корпусом и крепится к специальной оси. И сам ротор, и корпус турбины изготавливаются из термостойких сплавов — это необходимо из-за того, что они находятся в постоянном контакте с газами высокой температуры.

Ротор и крыльчатка вращаются в разных направлениях с большой скоростью — такое решение обеспечивает их плотный прижим друг к другу. Принцип работы в следующем:

1. Отработанные газы поступают в выпускной коллектор.
2. Затем — в специальный канал, расположенный в корпусе нагнетателя, который выполнен в форме улитки.
3. В «улитке» газы разгоняются до большой скорости и подаются на ротор.

Благодаря такому принципу и обеспечиваются вращение турбины. Что касается оси турбонагнетателя, то она крепится на специальных подшипниках скольжения и смазывается за счёт поступления жидкости из моторного отсека. Утечка смазочной жидкости предотвращается благодаря наличию прокладки и уплотнительным кольцам. Кроме того, дополнительную герметизацию обеспечивают смешанные и отдельные потоки отработанных газов и воздуха. Такое технологическое решение не обеспечивает гарантии в 100%, что выхлоп не попадёт в сжатый воздух, однако система этого и не требует.

Эксплуатация турбины

Устройство турбокомпрессора делает его зависимым от качества масла, поэтому пытаться сэкономить на нем не стоит. Несвоевременно поменянное масло может стать причиной нарушений в работе механизма.

Автомобиль, оснащенный турбиной, нуждается после покупки в замене масла и тщательной прочистке топливной системы, при этом смешивать разные масла нельзя.

После продолжительной поездки сразу глушить двигатель не рекомендуется, дав ему немного поработать и охладиться. Резкое выключение может сказать на снижении прочности элементов конструкции, вызванном перепадом температуры.
