Снимаем моторчик печки на Нива Шевроле своими руками для замены: видео внутри

Замена вентилятора

Итак, если возникла острая необходимость в замене моторчика печки, рекомендуем вам поспешить с проведением ремонта, не дожидаясь наступления заморозков. Ездить в транспортном средстве, в котором система отопления не функционирует, поверьте, достаточно некомфортно. Кроме этого, в лютые морозы ещё такие поездки крайне небезопасны, поскольку отсутствие тепла не позволяет оттаивать льду, сконцентрировавшемуся на окнах. Заледенелые стёкла ограничивают видимость проезжей части для водителя, соответственно, провоцируют аварийные ситуации.

Новый рабочий вентилятор печки

Итак, возьмите в руки новый вентилятор и проверьте качество вращения лопастей. Если же вы его ещё не приобрели, рекомендуем вам отдать предпочтение модели на подшипниках, конечно, если в автомагазине вам будет предложен расширенный ассортимент отопителей, подходящих для вашей Нивы Шевроле.

Алгоритм замены

Теперь, когда вы уже подготовились к проведению непосредственной замены, рекомендуем вам ознакомиться с алгоритмом действий. Кстати, на некоторых форумах вы можете обнаружить советы автовладельцев, в которых указывается на необходимость снятия полностью всей панели. На других же форумах вы легко обнаружите альтернативное мнение, которого придерживаемся и мы. Можно демонтировать старый вентилятор печки на Ниве, а затем точно так же успешно установить новый моторчик, не прибегая к полному демонтажу панели. Вполне можно обойтись снятием бардачка и воздуховода. Не пренебрегите ещё одним нашим советом. Приобретите заранее новый салонный фильтр. Вы не понесёте серьёзных финансовых расходов, но при этом облегчите работу отопителя, а также исключите в ближайшем будущем возникновение острой необходимости замены загрязнённого фильтра.

Процесс разборки бардачка с демонтажем вентилятора отопителя

Открутите все болты, удерживающие бардачок, снимите его, далее извлеките салонный фильтр. После этого вы обнаружите уже вентилятор, который вам нужно демонтировать, а затем поменять. На крыльчатке вы обнаружите фиксатор, советуем вам на него нажать, а затем открутить три винта, фиксирующие непосредственно электродвигатель. Рекомендуем вам запастись терпением и выдержкой, поскольку эти действия вам дадутся нелегко. Очень неудобно добираться до мест, где располагаются эти винты. Если у вас найдутся отвёртки с маленькой ручкой, то вам выгоднее будет воспользоваться непосредственно ими.

Как только вам удастся открутить винты, вентилятор сразу же начнёт сползать. Вам нужно удерживать его, но при этом расшатывать слегка в разные стороны, что позволит стянуть его с вала. Как только он окажется в ваших руках, считайте, что половину дел вы уже сделали.

Неисправный моторчик вентилятора отопителя

Теперь мы настраиваем вас на проведение подготовительной работы, предшествующей установке нового вентилятора. Рассмотрите моторчик внимательно. Во время такого визуального осмотра вы легко обнаружите на поверхности крыльчатки отверстия. Через них протяните проволоку с тонким сечением, затем закрепите её в шахте, где должен быть размещён моторчик. Следите за тем, чтобы крыльчатка «стала» правильно. В частности, паз, расположенный на её поверхности, должен войти в штифт на валу электродвигателя. Помимо этого, крыльчатка должна быть расположена перпендикулярно оси вашего автомобиля.

Пришла очередь устанавливать новый вентилятор. Рекомендуем смазать его, а только потом подвергнуть установке. Кстати, и эта процедура довольно сложная по причине того, что хоть все действия и понятны, но выполнять их неудобно. Крутите, вертите свой новый вентилятор, делайте, что хотите, как вам удобно, только электродвигатель должен стать в нужное место. Убедившись, что вы действительно правильно расположили вентилятор, можете приступить к его закреплению, надёжно прикрутите несколько винтов. Теперь не забудьте, что у вас подсоединена проволока. Безусловно, уже наступил тот момент, когда она уже вам не нужна. Через моторный отсек доберитесь до неё, откусите и извлеките её. Последним завершающим действием является подсоединение патрубков. Теперь, когда вы так старательно выполнили всё то, что мы вам рекомендовали, можете проверить результат своей работы. Запустите двигатель, прогрейте его, а затем пронаблюдайте, насколько качественно стала работать ваша печка, а также вентилятор.

Итак, работы, связанные с заменой вентилятора, не столько сложны, сколько крайне неудобны. Однако если вы любите свой автомобиль, настроены всё делать лично своими руками, тогда у вас замена будет проведена максимально успешно. Обязательно только чётко следуйте предложенному нами алгоритму.

Как определить неисправность моторчика отопителя

В Шевроле Ниве включение печки происходит в салоне автомобиля. Осуществляется с помощью регулятора, который расположен на приборной панели (торпеде). Регулятор имеет четыре положения, три из них отвечают за работу печки и вентилятора в разных режимах мощности, а четвертый является выключением. При переключении регулятора в положение 1, при неисправности моторчика, будет неслышен звук работы вентилятора. Это свидетельствует о том, что моторчик не работает. Необходимо прощелкать регулятором все три положения, и если моторчик не включится ни на одном из них, тогда это означает, что он вышел из строя.

К основным причинам неработоспособности отопителя в автомобиле Шевроле Нива относятся следующие неполадки:

  1. Нет питания от аккумуляторной батареи. Неисправна батарея или отсутствует масса на автомобиле.
  2. Повреждены провода питания моторчика отопителя.
  3. Перегорел плавкий предохранитель, в случае прохождения тока большой величины.
  4. Неисправно предварительное сопротивление. В этом случае, моторчик будет работать не на всех режимах.
  5. Не включено зажигание автомобиля. Печка в Шевроле Нива работает только при включенном зажигании.
  6. Моторчик отопителя отслужил свое, и требуется замена на новый.

Порядок извлечения старого моторчика и замена его на другой

Определившись с причиной повреждения отопителя, необходимо провести снятие изношенного моторчика. Для начала необходимо отсоединить минусовую клемму от аккумулятора. При отсоединении массы от батареи, необходимо удостовериться в том, что зажигание автомобиля выключено. В противном случае вы рискуете вероятностью выхода из строя блока управления системой впрыска, что приведет к серьезным ремонтным работам.

Вооружившись необходимым набором инструментов, можно приступать к снятию моторчика. Для удобства демонтажа моторчика, необходимо провести снятие приборной панели из салона автомобиля. После этого необходимо снять все впускные патрубки, подходящие к вентилятору, и проверить легкость хода самой крыльчатки вентилятора. Не желая снимать приборную панель, можно подлезть снизу и попробовать проделать эти операции. Обязательно требуется снятие бардачка, так как вытащить моторчик иначе не получится. После этого нужно отсоединить правый воздуховод и штекер на корпусе моторчика. Если моторчик не работает только в одном положении, а в остальных работает, тогда необходимо заменить только плату. Снятие моторчика проводится следующим образом: отжимаются вниз стопорные ушки с помощью отвертки, и проворачивается по часовой стрелке корпус отопителя, после чего моторчик выводится к середине панели приборов и извлекается.

Вынув моторчик, необходимо провести осмотр воздуховода. В него могли попасть посторонние предметы или частицы, которые необходимо удалить и прочистить воздуховод от пыли. Проверить работоспособность извлеченного моторчика, можно путем присоединения его напрямую к клеммам аккумулятора. Если причина неисправности отопителя в нем, то вы на верном пути к ремонту печки.

Установка нового моторчика

Для этого необходимо взять новый моторчик и привинтить соединительную плату. После этого вставить моторчик на место и провернуть его в левую сторону.

Подсоединить все впускные патрубки и установить все на свое место. По окончании провести проверку моторчика на работоспособность, подсоединив клемму к аккумулятору. Если моторчик зажужжал, тогда его замена прошла правильно.

Что собой представляет кран печки, его функциональные особенности и расположение

Кран печки — это металлическая деталь, напоминающая самый обычный кран для воды. Через него постоянно протекает антифриз (ОЖ или охладительная жидкость).

В «Шевроле Нива» охлаждающая жидкость способна протекать по 2 охлаждающим кругам: зимнему и летнему. Отопительный кран даёт водителю возможность переключиться на один из них. Например, с наступлением лета при полностью открытом кране в салоне автомобиля из-за жары находиться практически невыносимо, поэтому его закрывают на этот промежуток времени, а с наступлением холодов снова кран открывают. За счёт активной эксплуатации деталь со временем приходит в негодность и даёт утечку ОЖ.

Определить неисправность детали очень просто — поднимите покрытие в салоне «Шевроле Нива». При явных признаках утечки необходимо произвести замену узла.

На схеме можно увидеть, где расположен кран печки, и циркуляцию антифриза по двум кругам

Металлический кран печки лучше всего заменить керамическим, благодаря чему в несколько раз увеличится срок его эксплуатации.

Схема отопителя

Наиболее часто причиной выхода её из строя является: Тёплый воздух не поступает в нижнюю часть салона Перед началом ремонта печки следует проверить температуру охлаждающей жидкости ОЖ. Возможно, проблема не в отопителе салона, а в системе охлаждения.

С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона Сначала следует отрегулировать заслонки. Для подачи горячего воздуха в ноги следует выполнить следующие действия. Двигатель прогревается до того момента, когда тёплый воздух можно будет ощутить рукой. Следовательно, открыть кран и при этом не поломать его почти нереально.

печка нива шевроле

https://youtube.com/watch?v=UNMCm8ypDbI

Чтобы до него добраться, нужно произвести демонтаж торпеды в салоне со стороны пассажирского кресла. Кран печки вмонтирован в специальную нишу в отсеке двигателя Если была произведена замена краника, то вместе с ним лучше поставить также и новые патрубки, ведь в процессе эксплуатации они уже наверняка потеряли свою эластичность.

Колхозный тюнинг печки Нива Шевроле: В некоторых случаях способ правильного включения не срабатывает и тогда приходится дорабатывать отопитель, чтобы добиться полнофункциональной его работы. Основная проблема с заслонками и воздуховодами — негерметичность.

Усовершенствуем щели и убираем негерметичность печки. Демонтируйте блок управления печкой, отсоединив от него все провода и тросики. Если есть магнитола, снимите и её. Отсоедините облицовку тоннеля КПП.

Её можно не снимать полностью, а лишь приподнять, открутив два самореза с водительской и пассажирской сторон. Снимите руль, облицовку рулевой колонки и открутите винты крепления передней панели. Снимая торпеду, промаркируйте все провода, чтобы в дальнейшем было проще присоединить их на свои места.

Без снятия всей передней панели при демонтаже блока отопителя можно повредить некоторые элементы кондиционера и самой печки Снимите каркас передней панели, присоединённый к кузову винтами. Корпус отопителя невозможно снять без демонтажа каркаса передней панели За каркасом вы обнаружите кожух блока отопителя, соединённый с промежуточным корпусом печки или с секцией испарителя на авто с кондиционером.

Chevrolet Niva 2012, 80 л. с. — самостоятельный ремонт

Установка нового блока производится в обратной последовательности. Наиболее распространённой целью подобного тюнинга является улучшение подачи воздуха в область ног водителя и переднего пассажира. Для этого устанавливают дополнительные воздуховоды и корректируют форму планки привода заслонок

Для такой доработки потребуется: Работать с пластиком корпуса отопителя необходимо очень осторожно, так как он довольно хрупкий

Действия выполняются в следующем порядке: Подберите трубки, подходящие на роль дополнительных воздуховодов. В качестве дополнительных воздуховодов можно использовать сантехнические трубки Снимите с обеих сторон боковые накладки на центральную консоль.

Потоки воздуха в салоне распределяются воздуховодами, которые расположены под панелью приборов и под облицовкой тоннеля пола, а для подвода воздуха к ногам задних пассажиров — и под обивкой пола.

Для управления распределением воздушных потоков служит рукоятка регулятора распределения на центральной консоли панели приборов, а также регуляторы и направляющие центральных и боковых дефлекторов на панели приборов.

Для отопления салона следует перевести рукоятку регулятора температуры в горячую красную зону. В этом случае наружный воздух с помощью заслонки направляется через радиатор отопителя, который объединен с системой охлаждения двигателя.

Выверните винты скоб крепления тяг. Отсоедините тяги от рычагов заслонок отопителя. Выверните винт скобы крепления тяги привода заслонки рециркуляции и Извлеките кронштейн рычагов и отсоедините колодку жгута проводов от переключателя электровентилятора отопителя.

Схема отопителя Прежде всего, мы хотим сориентировать вас, что на Ниве уже установлен отопитель жидкостного типа, который позволяет не только подавать тёплый воздух в салон автомобиля, но и охлаждать работающий двигатель, предупреждая его перегрев. Не секрет, что перегрев движка влечёт за собой крайне нежелательные последствия.

В шкив компрессора встроена электромагнитная муфта, осуществляющая включение и отключение вала компрессора от шкива по сигналам контроллера системы управления двигателем. Пары хладагента из компрессора под высоким давлением поступают в конденсатор, расположенный перед радиатором системы охлаждения двигателя. Проходя сквозь соты конденсатора, хладагент охлаждается встречным потоком воздуха и с помощью вентиляторов системы охлаждения.

Замена краника

В конструкции системы отопления Нивы есть еще один элемент, который значительно снижает ее производительность. Это краник печки. Он имеет маленькое сечение, что в свою очередь значительно замедляет циркуляцию тосола в системе, из-за чего печки необходимо больше времени для прогрева. Улучшить ситуацию поможет замена этого краника. Оптимальный вариант – установка этого элемента от автомобиля иностранного производства. Хорошо зарекомендовали себя краники печки от некоторых моделей Opel или Volkswagen.

Выполняется замена краника следующим образом:

  1. Необходимо открыть капот и в моторном отсеке подобраться к шлангу отопителя, после чего послабить его хомут и удалить шланг с патрубка.
  2. Выкручиваем саморезы, при помощи, которых уплотнитель закреплен на плоскости перегородки.
  3. Снимаем слой уплотнителя, предварительно поддев его отверткой.
  4. Демонтируется отделение для перчаток.
  5. Необходимо ослабить винт, который крепит кран, подобравшись к нему из салона.
  6. На рычаге крана располагается тросик управления, его следует демонтировать.
  7. В зависимости от конструкции печки Нивы-21213, ее корпус может крепиться при помощи двух гаек, либо двух винтов.
  8. Новый краник печки на автомобиль устанавливается в обратном порядке.

Подчеркнем, что в случае винтового крепления краника печки к теплообменнику, провести эту процедуру несколько проблематично, поскольку гайки постоянно выпадают. Для этого их необходимо попросту закрепить при помощи пластилина либо жевательной резинки. Помимо этого, стоит заранее отрегулировать тросик, который управляет положением крана отопителя. Если этим пренебречь, то в процессе эксплуатации печки придется постоянно залазить под торпедо для того чтобы выставить его положение.

Схема отопителя

Наиболее часто причиной выхода её из строя является: Тёплый воздух не поступает в нижнюю часть салона Перед началом ремонта печки следует проверить температуру охлаждающей жидкости ОЖ. Возможно, проблема не в отопителе салона, а в системе охлаждения.

С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона Сначала следует отрегулировать заслонки. Для подачи горячего воздуха в ноги следует выполнить следующие действия. Двигатель прогревается до того момента, когда тёплый воздух можно будет ощутить рукой. Следовательно, открыть кран и при этом не поломать его почти нереально.

печка нива шевроле

Чтобы до него добраться, нужно произвести демонтаж торпеды в салоне со стороны пассажирского кресла. Кран печки вмонтирован в специальную нишу в отсеке двигателя Если была произведена замена краника, то вместе с ним лучше поставить также и новые патрубки, ведь в процессе эксплуатации они уже наверняка потеряли свою эластичность.

Колхозный тюнинг печки Нива Шевроле: В некоторых случаях способ правильного включения не срабатывает и тогда приходится дорабатывать отопитель, чтобы добиться полнофункциональной его работы. Основная проблема с заслонками и воздуховодами — негерметичность.

Усовершенствуем щели и убираем негерметичность печки. Демонтируйте блок управления печкой, отсоединив от него все провода и тросики. Если есть магнитола, снимите и её. Отсоедините облицовку тоннеля КПП.

Её можно не снимать полностью, а лишь приподнять, открутив два самореза с водительской и пассажирской сторон. Снимите руль, облицовку рулевой колонки и открутите винты крепления передней панели. Снимая торпеду, промаркируйте все провода, чтобы в дальнейшем было проще присоединить их на свои места.

Без снятия всей передней панели при демонтаже блока отопителя можно повредить некоторые элементы кондиционера и самой печки Снимите каркас передней панели, присоединённый к кузову винтами. Корпус отопителя невозможно снять без демонтажа каркаса передней панели За каркасом вы обнаружите кожух блока отопителя, соединённый с промежуточным корпусом печки или с секцией испарителя на авто с кондиционером.

Chevrolet Niva 2012, 80 л. с. — самостоятельный ремонт

Установка нового блока производится в обратной последовательности. Наиболее распространённой целью подобного тюнинга является улучшение подачи воздуха в область ног водителя и переднего пассажира. Для этого устанавливают дополнительные воздуховоды и корректируют форму планки привода заслонок

Для такой доработки потребуется: Работать с пластиком корпуса отопителя необходимо очень осторожно, так как он довольно хрупкий

Действия выполняются в следующем порядке: Подберите трубки, подходящие на роль дополнительных воздуховодов. В качестве дополнительных воздуховодов можно использовать сантехнические трубки Снимите с обеих сторон боковые накладки на центральную консоль.

Потоки воздуха в салоне распределяются воздуховодами, которые расположены под панелью приборов и под облицовкой тоннеля пола, а для подвода воздуха к ногам задних пассажиров — и под обивкой пола.

Для управления распределением воздушных потоков служит рукоятка регулятора распределения на центральной консоли панели приборов, а также регуляторы и направляющие центральных и боковых дефлекторов на панели приборов.

Для отопления салона следует перевести рукоятку регулятора температуры в горячую красную зону. В этом случае наружный воздух с помощью заслонки направляется через радиатор отопителя, который объединен с системой охлаждения двигателя.

Выверните винты скоб крепления тяг. Отсоедините тяги от рычагов заслонок отопителя. Выверните винт скобы крепления тяги привода заслонки рециркуляции и Извлеките кронштейн рычагов и отсоедините колодку жгута проводов от переключателя электровентилятора отопителя.

Схема отопителя Прежде всего, мы хотим сориентировать вас, что на Ниве уже установлен отопитель жидкостного типа, который позволяет не только подавать тёплый воздух в салон автомобиля, но и охлаждать работающий двигатель, предупреждая его перегрев. Не секрет, что перегрев движка влечёт за собой крайне нежелательные последствия.

В шкив компрессора встроена электромагнитная муфта, осуществляющая включение и отключение вала компрессора от шкива по сигналам контроллера системы управления двигателем. Пары хладагента из компрессора под высоким давлением поступают в конденсатор, расположенный перед радиатором системы охлаждения двигателя. Проходя сквозь соты конденсатора, хладагент охлаждается встречным потоком воздуха и с помощью вентиляторов системы охлаждения.

Замена предохранителя отопительного вентилятора

Как уже было сказано выше, практически любая неполадка электродвигателя печки выводит из строя предохранитель F18. Он установлен в предохранительном блоке, который располагается слева от рулевой колонки, прямо над левым коленом водителя. Блок закрыт пластиковой консолью, так что для работы потребуется крестовая отвёртка.

Последовательность действий

  1. Пластиковая консоль блока предохранителей удерживается двумя саморезами. Они откручиваются крестовой отвёрткой.
  2. Теперь консоль аккуратно отгибается вниз до тех пор, пока её нижний край не выйдет из зацепления (край консоли удерживается пластиковой защёлкой и при её открытии будет слышен характерный щелчок).
  3. После снятия консоли предохранитель F18 извлекается из гнезда. Его расположение приведено на фото ниже.
  4. Производится осмотр предохранителя. Если он вышел из строя, то вставка в его корпусе будет разорвана и оплавлена. Сам корпус предохранителя, скорее всего, тоже будет оплавлен и на нём будут видны следы копоти.
  5. Сгоревший предохранитель заменяется новым, консоль возвращается на место.

Пошаговый порядок демонтажа моторчика печки

Перед тем как приступить к демонтажу печки, подготавливаем весь необходимый инструмент и обращаем внимание на то, чтобы ключ не был вставлен в замок зажигания. Первым делом отключаем минусовую клемму. Это необходимо для того, чтобы обесточить цепь и обезопасить себя от возникновения короткого замыкания

Это необходимо для того, чтобы обесточить цепь и обезопасить себя от возникновения короткого замыкания

Первым делом отключаем минусовую клемму. Это необходимо для того, чтобы обесточить цепь и обезопасить себя от возникновения короткого замыкания.

Для того чтобы легче было демонтировать мотор печки, производитель рекомендует демонтировать всю приборную панель, вместе с панелью приборов, проводкой и прочих креплений с последующим их демонтажем и удалением из салона. Однако мы считаем такой способ слишком долгим и не рациональным, потому, что гораздо проще и легче произвести демонтаж мотора просто заглянув снизу.

  1. Итак, для этого демонтируем бардачок, иначе никак мотор с посадочного места не достать.

Снимаем воздуховод с правой стороны, и штекер питания на самом корпусе мотора. Далее, воспользовавшись крестовой отвёрткой отвинчиваем три самореза соединяющие мотор с крыльчаткой. Затем воспользовавшись длинными плоскими отвёртками, вставляем их по центру и разъединяем между собой

(При проведении этих работ обращайте особое внимание на положение стопора шкива и крыльчатки, потому как оно может просто вылететь — прим.). Либо, если вы не желаете разъединять мотор с крыльчаткой, можно открутить в воздухозаборнике четыре винта и снять всю конструкцию в сборе

Далее снимаем всю конструкцию и приступаем к её осмотру.

Осмотр мотора печки и замена

В зависимости от наличия тех или иных неисправностей, мотору печки может потребоваться:

  • Чистка и продувка крыльчатки от грязи пыли.
  • Смазка всех подвижных частей во избежание нагрева и излишнего трения.
  • Замена проводов питания, либо резинового патрубка.

Для того чтобы продиагностировать состояние мотора, достаточно лишь поднести его клеммы (красный и чёрный провод напрямую к аккумулятору — прим.). И если мотор будет рабочим, он включится на максимальную мощность.

Основные неисправности печки

Неисправности печки могут быть самыми разными. Наиболее часто причиной выхода её из строя является:

  • неисправность крана отопителя;
  • повреждение патрубков радиатора;
  • выход из строя добавочного резистора;
  • повреждение радиатора;
  • неполадки блока управления.

В результате любой из перечисленных ситуаций печка перестаёт работать в штатном режиме.

Тёплый воздух не поступает в нижнюю часть салона

Перед началом ремонта печки следует проверить температуру охлаждающей жидкости (ОЖ). Возможно, проблема не в отопителе салона, а в системе охлаждения. Если же двигатель прогревается до рабочей температуры (90˚С), то причину неисправности следует искать в печке.

С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона

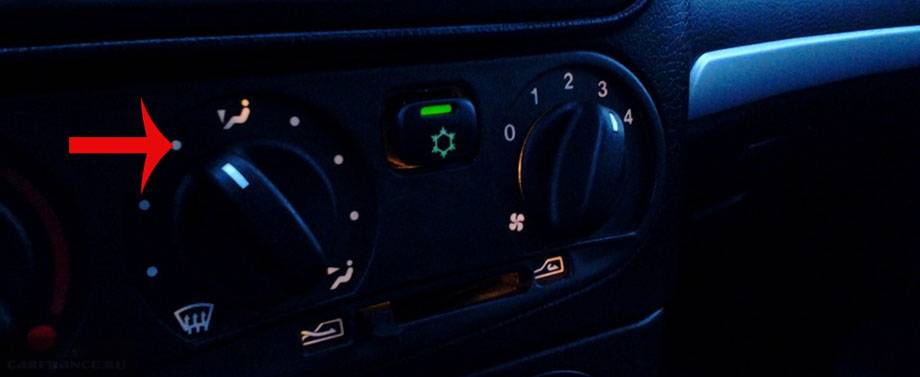

Сначала следует отрегулировать заслонки. Для подачи горячего воздуха в ноги следует выполнить следующие действия.

  1. Двигатель прогревается до того момента, когда тёплый воздух можно будет ощутить рукой.
  2. Переключатель скоростей вентилятора отопителя устанавливается в положение 4.
  3. Ручка направления обдува поворачивается в положение «12 часов» и сразу возвращается на «10 часов». Воздух должен начать поступать в нижнюю часть салона.
  4. Если результат не достигнут, процедура повторяется.

Такая последовательность действий обусловлена погрешностями сборки. Из-за зазоров и люфтов создаются помехи распределению воздуха и установке заслонки в нужное положение с первого раза. Если после выполненных действий тепло в ноги так и не поступает, требуется доработка системы отопления.

Утечка тосола из печки

У автомобилей с пробегом из печки часто начинает течь ОЖ. Причиной этого обычно является износ патрубков или неисправность крана печки. Так как тосол циркулирует под давлением, все соединения должны быть герметичными. Однако в процессе длительной эксплуатации шланги и прокладки теряют свою эластичность и лопаются. После осмотра системы отопления и обнаружения места утечки изношенная деталь меняется на новую. При ремонте не следует использовать хомуты китайского производства по причине их низкого качества.

Из-за потери эластичности патрубки печки со временем трескаются и пропускают тосол

ОЖ может вытекать и из самого радиатора отопителя. В этом случае его придётся заменить на новый.

Печка плохо греет

Для диагностики неисправности включают зажигание, запускают печку и пробуют изменить интенсивность подачи воздуха. Если на первых трёх скоростях воздух не подаётся или подаётся холодным, причиной этого является неисправный резистор, который нужно заменить.

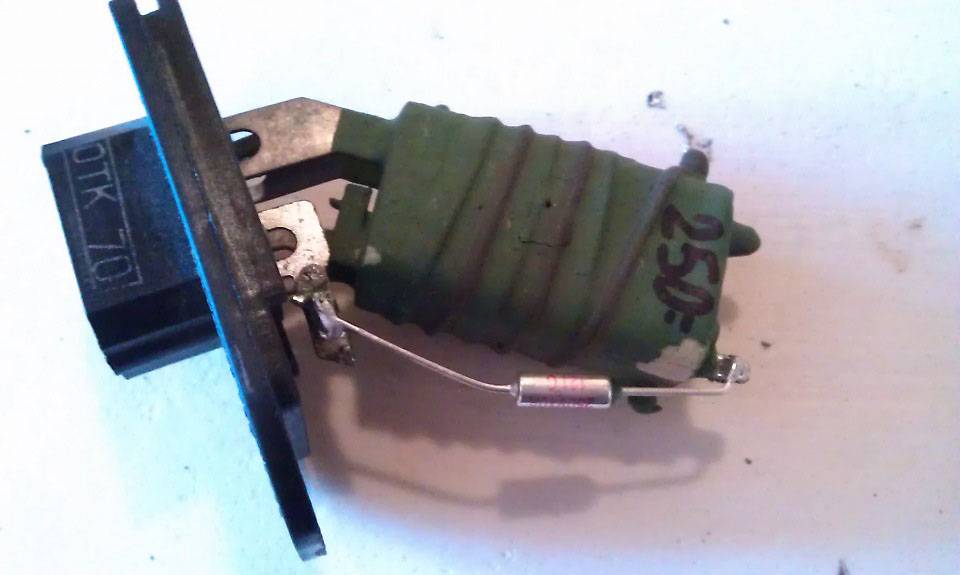

Причиной невозможности переключить скорости является выход из строя резистора

Если резистор исправен, диагностика продолжается. Проверяют уровень ОЖ. Если он низкий, антифриз доливают до нормы и проверяют через несколько дней

Если уровень заметно снизился, следует обратить внимание на шланги и патрубки, износ которых обычно и является причиной утечки ОЖ

Одной из причин плохого обогрева салона отопителем может быть низкий уровень ОЖ в системе

При неисправности блока управления его придётся демонтировать. Ремонт блока в домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис. Другой причиной остановки печки может стать забитый пылью салонный фильтр. В этом случае нагрузка на электродвигатель увеличивается, что, в свою очередь, приводит к выходу из строя предохранителя печки.

Видео: замена предохранителя печки на «Ниве Шевроле»

Тёплый воздух также может плохо поступать или совсем не поступать в салон из-за загрязнения системы отопления. Её в этом случае следует промыть. Это актуально при покупке и эксплуатации подержанных автомобилей.

Причины неисправности вентилятора отопителя

В целом понять, когда нужно менять отопитель, несложно

Достаточно всего лишь обратить внимание на то, выполняет ли он свою прямую функцию – обогревание. Если нет или слабо, то это говорит о том, что устройство нужно либо ремонтировать, либо менять. Происходит это зачастую из-за того, что владельцы авто забывают своевременно заменять фильтры

Также бывает, что неисправность отопителя связана с продолжительным сроком его эксплуатации. Кроме всего прочего, не работать отопитель может по таким причинам:

Происходит это зачастую из-за того, что владельцы авто забывают своевременно заменять фильтры. Также бывает, что неисправность отопителя связана с продолжительным сроком его эксплуатации. Кроме всего прочего, не работать отопитель может по таким причинам:

  • отсутствие питания от аккумулятора;
  • неполадки с предохранителем;
  • не включенное зажигание;
  • неисправно предварительное сопротивление.

Замена вентилятора печки

Заменить электродвигатель печки довольно просто.

Необходимые инструменты

Для работы потребуются:

  • набор ключей-шестигранников;
  • крестообразная отвёртка;
  • новый электродвигатель отопителя.

Демонтаж вентилятора печки

Вентилятор печки снимается следующим образом.

  1. Отсоединяется минусовая клемма аккумулятора.
  2. Справа (по ходу движения) под лобовым стеклом установлен салонный фильтр, защищённый крышкой на защёлках. После снятия крышки и извлечения фильтра открывается доступ к вентилятору отопителя.Для доступа к вентилятору отопителя снимается салонный фильтр
  3. Снимается крыльчатка. Для этого крестообразной отвёрткой откручивается болт, удерживающий крепёжную скобу. Крыльчатка сдвигается в сторону и вынимается.Для снятия крыльчатки нужно открутить болт и вынуть крепёжную скобу
  4. В салоне перед пассажирским сиденьем откручивается крепёж панели бардачка.Для доступа к электродвигателю снимается панель бардачка
  5. Отсоединяется разъём с проводами питания.Для снятия электродвигателя необходимо отсоединить разъем с проводами питания
  6. Коротким шестигранником на 10 откручиваются болты крепления, и электродвигатель вынимается.Электродвигатель печки крепится тремя болтами
  7. После снятия двигателя через нишу салонного фильтра аккуратно вынимается крыльчатка.Крыльчататка свободно вытаскивается со стороны салонного фильтра

Установка вентилятора печки

Неисправный электродвигатель ремонтируют или меняют на новый. Повреждённую крыльчатку тоже следует заменить. В отверстия в её корпусе продевается тонкая проволока и закрепляется полости фильтра салона. Крыльчатка должна быть установлена таким образом, чтобы расположенный внутри её паз входил в штифт вала электромотора.

Перед установкой нового двигателя ось смазывается специальной смазкой.

Сборка выполняется в обратной последовательности. Если крыльчатка не встаёт на своё место, её следует несколько раз подвигать в разные стороны до полной посадки на вал двигателя. Затем под капотом кусачками перекусывается проволока, устанавливается крепёжная скоба и закручивается болт. Новый вентилятор печки установлен.

Таким образом, диагностика неисправностей, ремонт и замена вентилятора печки на автомобиле «Нива Шевроле» не представляет большой сложности. Для этого потребуется минимальный набор стандартных инструментов. Следите за печкой, и в салоне вашего авто всегда будет тепло.

Устройство печки автомобиля «Нива Шевроле»

Автомобиль «Нива Шевроле» оснащён отопителем жидкостного типа. Он обеспечивает подачу тёплого воздуха в салон и охлаждение двигателя, перегрев которого может привести к печальным последствиям и дорогостоящему ремонту.

Без кондиционера

Система отопления «Нивы Шевроле» состоит из следующих элементов:

  • вентиляционный воздуховод;
  • воздуховод обогрева лобового стекла;
  • промежуточный корпус;
  • фильтр воздухозаборника;
  • вентилятор;
  • воздуховод обогрева салона;
  • воздуховод обогрева ног;
  • радиатор отопителя.

Интенсивность подачи горячего воздуха регулируется с помощью заслонок. Система воздуховодов распределяет поток тепла на различные участки салона: ветровое стекло, боковые стёкла, ноги, двери и пр. Кроме этого, имеется четырёхскоростной переключатель подачи воздуха.

Система отопления салона автомобиля «Нива Шевроле», где 1 — воздуховод бокового дефлектора; 2 — воздуховод ветрового стекла; 3 — промежуточный корпус; 4 — промежуточный воздуховод; 5 — корпус фильтра очистки наружного воздуха; 6 — корпус вентилятора системы отопления и вентиляции; 7 — центральный дефлектор; 8 — воздуховод обдува ног переднего пассажира; 9 — облицовка блоков управления; 10 — передний воздуховод обдува ног пассажиров заднего сиденья; 11 — задний воздуховод обдува ног пассажиров заднего сиденья; 12 — отопитель в сборе; 13 — воздуховод обдува ног водителя; 14 — боковой дефлектор

С кондиционером

Система кондиционирования позволяет регулировать температуру и влажность воздуха в салоне. Перед включением кондиционера запускается включается вентилятор отопителя, а рукоятка регулятора температуры устанавливается на минимум. Практически вся система кондиционирования расположена в подкапотном пространстве. В салон между отопителем и электромотором выведен лишь испаритель, обеспечивающий теплообмен между поступающим воздухом и хладагентом.

Схема отопителя и кондиционера, где 1 — корпус отопителя; 2 — подводящий патрубок радиатора отопителя; 3 — отводящий патрубок радиатора отопителя; 4 — корпус испарителя кондиционера; 5 — отводящий патрубок испарителя; 6 — подводящий патрубок испарителя; 7 — корпус вентилятора; 8 — трос управления заслонкой подачи внешнего воздуха

Хладагент при движении по трубкам испарителя поглощает тепло и переходит в газообразное состояние. Рёбра испарителя охлаждаются, и холодный воздух вентилятором направляется в салон и снижает температуру. Газообразный хладагент из компрессора под давлением поступает в конденсатор, охлаждается и переходит в жидкое состояние. После этого жидкость подаётся в ресивер, а из него — в редуктор испарителя, где снова переходит в газообразное состояние. Начинается новый цикл.

Расположение вентилятора печки на «Шевроле Ниве»

Вентилятор отопителя находится в специальной нише под салонным фильтром, чуть ниже лобового стекла машины. Под его крыльчаткой располагается электромотор отопителя, подключённый к бортовой электросети и к предохранительному блоку автомобиля.

Крыльчатка вентилятора оотопителя «Шевроле Нивы» находится под салонным фильтром и обозначена цифрой 15

Если владелец «Шевроле Нивы» решил заменить вентилятор печки, то снять его можно двумя способами: через салон автомобиля, частично разобрав торпедо, или через отверстие салонного фильтра (но перед этим придётся снять сам фильтр, разумеется). Ниже будет рассмотрен второй способ, поскольку он считается наименее трудоёмким и воспользоваться им сможет даже водитель-новичок.
