Снятие дверной обшивки с авто 2 модификации
Передняя дверь
- Полностью опускается стекло в двери и снимается с динамика «пищалки» защитная сетка. Опускается стекло и снимается защитная «решётка» с динамика
- Сетка крепится на защёлках-фиксаторах, поэтому для снятия достаточно её слегка потянуть на себя. Для снятия сетки её необходимо потянуть на себя
- Винты крепления откручиваются при помощи ключа TORX T25. Откручиваются винты крепления
- С дверей снимаются уплотнители. Делается это очень аккуратно — так, чтобы скобы остались целыми. Демонтаж уплотнителей проводится очень аккуратно — так, чтобы не повредить скобы
- Треугольник пищалки снимается для сохранения скоб.
- В щель подлокотника вставляется плоская отвёртка. Она поднимается, в то время как нижняя часть подлокотника уводится на себя. В щель подлокотника вставляется отвёртка Отошедший пластик тянется на себя Подлокотник полностью снимается
- Болты крепления обшивки выкручиваются головкой на «8». Расположение винтов крепления Головой на «8» откручиваются все болты крепления Расположение болтов крепления
- На передней двери отключаются все разъёмы. Все разъёмы на передней двери должны быть отключены
- Кромка ручки двери аккуратно поднимается и вытягивается на себя до тех пор, пока полностью не отцепится. Плоской отвёрткой аккуратно поддевается кромка ручки Пластик тянется в сторону до тех пор, пока не отцепится от крепежей Ручку можно аккуратно снимать
- Обшивка двери за образовавшиеся отверстия аккуратно вытягивается до тех пор, пока не отойдёт её угол. Пистоны при этом будут выходить из зацепов с характерными щелчками. За образовавшиеся отверстия обшивка тянется на себя
Вытягивание обшивки в сторону позволяет полностью её снять
- Плоскогубцами вынимаются пистоны, оставшиеся в корпусе. В корпусе двери могут остаться пистоны, которые вынимаются плоскогубцами
- Поломанные пистоны всегда можно заменить на новые — в автомобильных магазинах они продаются в широком ассортименте. Сломанные пистоны всегда можно заменить на новые
Видео: демонтаж обшивки передней двери
Задняя дверь
- Между розеткой и ручкой стеклоподъёмника вставляется проволока, конец которой загнут в форме крючка. Между розеткой и ручкой вставляется проволока с крючком
- Пружинный фиксатор вынимается при помощи крючка, затем снимается ручка стеклоподъёмника. Пружинный фиксатор освобождается проволокой, после чего снимается ручка
- На подлокотнике задней двери находится декоративная накладка, которая поддевается плоской отвёрткой. Декоративную накладку снимают плоской отвёрткой
- Накладка отсоединяется от фиксаторов и снимается. Накладка отсоединяется от фиксаторов и снимается
- Подлокотник крепится к дверной панели при помощи двух саморезов, которые выкручиваются головкой на «8». Откручиваются два самореза, крепящие подлокотник, и снимается сама деталь
- Декоративная накладка внутренней дверной ручки поддевается отвёрткой. Отвёрткой поддевается и снимается накладка дверной ручки
- Накладка снимается после отжатия рычага ручки и освобождения фиксаторов. Для снятия накладки необходимо отжать фиксаторы
- Обивку можно отделить от внутренней дверной панели, потянув её за край. Она крепится при помощи семи пистонов. Обивка крепится семью пистонами, отжатие которых позволяет её снять
- Снимается дверная обшивка. Снимается обшивка двери
- Монтаж обшивки производится в обратном порядке.
Видео: снятие обшивки задней двери
- https://infokuzov.ru/remont/snyat-obshivku-ff-2
- https://razborov.net/ford/kak-snyat-obshivku-dveri-ford-focus-2-2.html
- https://razborov.net/ford/sovety-otnositel-no-togo-kak-razobrat-dver-ford-fokus-2.html
- https://carnovato.ru/kak-snyat-obshivku-dveri-ford-fokus-2/
- https://ford-focus-fan.ru/kak-snyat-obshivku-perednej-dveri-ford-fokus-2/
- https://fordprof.ru/focus-3/snyatie-obshivki-dveri-ford-focus-3.html
- https://infokuzov.ru/remont/zamok-dveri-ford-fokus-2
- https://pol-z.ru/kak-snyat-obshivku-dveri-ford-fokus-2/
- https://ford-focus-fan.ru/kak-snyat-dver-na-ford-fokus-2/
Как снять обшивку дверей с Форд Фокус 2
Чтобы не сбить заводские настройки блока управления, не забываем отключить силовой провод от минусовой клеммы аккумуляторной батареи.
Конструкция дверей у Фокуса второго поколения уже несколько другая. Из инструментов прежде всего понадобятся отвертка с плоским жалом, торцовый ключ «на 8». Также нужен будет ключ TORX T25.
Как снять обшивку с передней двери
Опускают стекло до упора.
Снимают угловую декоративную накладку, расположенную в районе зеркального привода. Она представляет собой сетчатую конструкцию, которая крепится на пластмассовых фиксаторах. Для съема необходимо её плавно потянуть на себя.
Накладка держится на пластмассовых фиксаторах
Далее снимают облицовочную накладку внутренней ручки замка. Для этого её слегка поддевают отверткой, сдвигают вправо и тянут чуть на себя до той поры, пока рамка не отойдет от крепежа.
Переходят к подлокотнику. Находят щель между его нижней и верхней частями, вставляют туда отвертку с тонким и широким шлицем. Аккуратно отжимают инструментом нижнюю накладку на себя, а верхнюю часть одновременно чуть поднимают.
Снимают нижнюю часть с фиксаторов
Разъединяют оба электроразъема. Для этого сжимают пальцами фиксаторы и выводят штекеры из колодок.
Разъем наружного зеркала

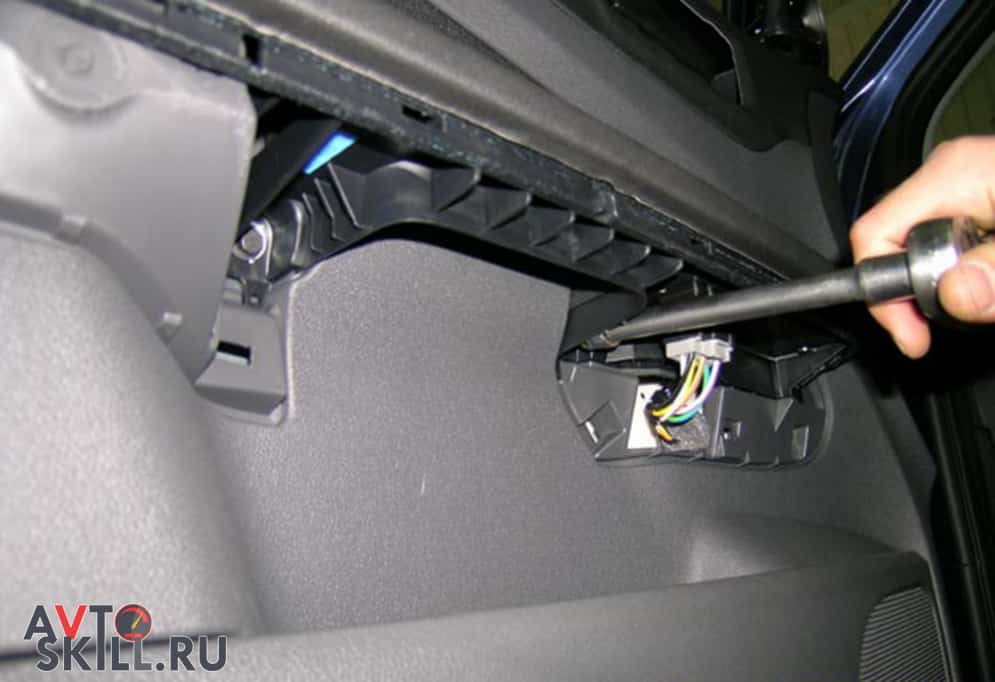

Длинным торцовым ключом на «8» выворачивают два болта крепления под подлокотником.
На этом винтовые крепления заканчиваются. Карта остается прикрепленной к двери семью пластмассовыми пистонами.
Обшивку берут двумя руками с одного края и, аккуратно отгибая, постепенно снимают. Процесс сопровождается характерными щелчками выходящих из зацепов крепежных деталей.
Скорее всего, большинство пистонов будут повреждены. Поэтому для обратной установки карты на место заранее приобретают новые клипсы.
Оставшиеся держатели удаляются клипсодерами или простыми плоскогубцами.
Монтаж панели передней дверцы производят в порядке, обратном снятию.
Подробнее о разборке обшивки двери Форда Фокус 2 рестайлинг можете посмотреть в видео:
Как снять обшивку с задней двери
Считается, что демонтировать карту задней дверцы Фокуса второго посложнее, чем передней.
Для работы также понадобятся шлицевая отвертка и торцовая головка на «8».
Начинают с ручки стеклоподъемника. В зазор вставляют плоскую отвертку, а лопаточкой снимают фиксатор.
Можно использовать проволоку, конец которой изгибают крюком и им вынимают фигурный фиксатор.
Освободившись от пружинного зажима, снимают ручку стеклоподъемника и её розетку.
Снимают облицовочную рамку ручки дверного замка. Для этого поддевают её отверткой и сдвигают вправо, одновременно вытягивая на себя.
Чтобы не повредить панельный пластик, можно обмотать конец отвертки изолентой. Можно воспользоваться пластмассовыми клипсодерами, которые имеют характерный изгиб, позволяющий быстро и удобно производить подобные операции.
Рамка как бы сдвигается и происходит таким образом её снятие
Следующие крепления закрыты подлокотником. В Фокусе 2 на нем сверху расположена накладка, которая крепится на жестких пластмассовых фиксаторах. Её необходимо снять. Для этого поддевают плоской отверткой или более подходящим инструментом край верхней пластиковой детали.
Снимают накладку
В подлокотнике, по его краям, расположены два самореза, на которых держится дверная задняя карта. Выкручивают их торцовым ключом на «8».
После этого приступают непосредственно к снятию обшивки. Она осталась держаться на семи пистонах.
Берут двумя руками за край панели и притягивая к себе, поднимают её вверх, преодолевая сопротивление пластмассовых держателей.
Не забывают снять уплотнитель с оси механизма стеклоподъемника.
Чтобы установить карту, применяют обратный порядок сборки.

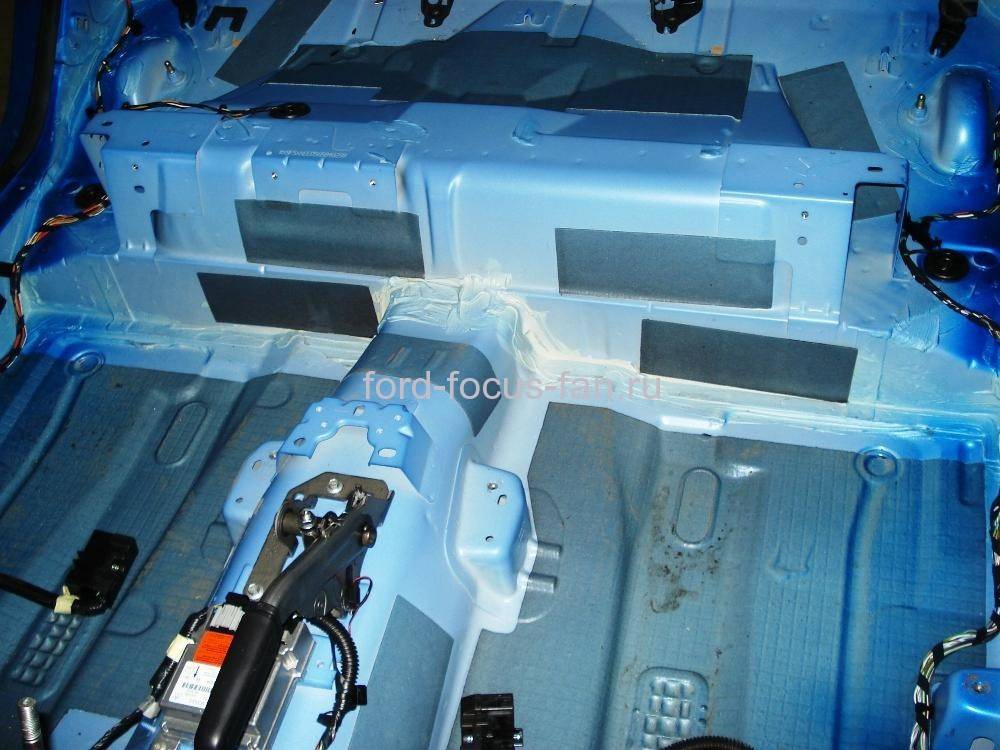

Разобранный салон форд фокуса 2 подготовка перед шумоизоляцией фото
разобраны салон форд фокус
Разберите салон полностью, сняв все отделочные материалы. При разборке постарайтесь запомнить, складывать все болты, и саморезы, и ежики, по отдельности. Что скажется потом при сборке. Обезжиренный каркас наносим слой вибропласта, плотно прикатав его кузова, в включая пол, арки и крылья. Вторым слоем приклеим шумку для кузова авто. НА липкой основе,постарайтесь приклеит целиком, избегайте зазоров. После того как закончили, приступаем к обратному монтажу обшивки, плотно сажая на шумоизоляцию.
полна шумоизоляция кузова форд фокус
Приобретая вибропласт для автомобиля,или шумоизоляцию, получите инструкцию у продавца, потому что этот материал для кузова и других деталей идет разными свойствами качества и розмеров.
Процедура снятия ручки передней двери Форд Фокус 2
Некоторые детали на Форд Фокус 2 постоянно находятся под нагрузкой и много раз на день используются. Это неизбежно приводит к их поломке. Одной из таких деталей является ручка передней двери. Что делать если она поломалась или по другим причинам ее нужно снять? Наиболее простой вариант – обратиться на станцию технического обслуживания, где все сделают за вас. Однако можно сэкономить и сделать все самостоятельно. Более того, снятие ручки передней двери на Форд Фокус 2 производится довольно просто, используя минимальный набор инструментов.
Процесс снятия
Итак, для выполнения этой операции нам потребуется набор отверток, гараж или другое помещение, а также немного времени. Как правило, если делать все согласно рекомендациям, то снять ручку передней двери на втором Фокусе можно за полчаса. Вы подготовились и готовы приступать к работе. Для снятия ручки передней двери на втором поколении Форд Фокус нужно выполнить действия в следующем последовательности:
- работа должна начинаться с внешней части;
- открываем нужную нам сторону и убираем заглушку, которая находится на боковой части (сделать это можно просто поддев ее отверткой или ножом);
- берем торцевую отвертку и вставляем ее в отверстие, которые открылось после снятия заглушки;
- откручиваем борт крепления передней части;
- снимаем переднюю часть, после чего – саму ручку;
- чтобы добраться до внутренностей передней части и самой ручки, необходимо открыть по одному саморезу, которые располагаются на корпусе.
Все, на этом процесс снятия ручки водительской или пассажирской двери окончен.
Новая деталь стоит недорого, а с особенностями снятия мы уже разобрались. Отметим, что все работы нужно выполнить аккуратно, чтобы не сломать крепления или другие части двери или обшивки.
Другие виды ремонта
Поломки с дверями и их элементами возникают довольно часто. Как снять обшивку на Форд Фокус 2? Этот вопрос встречается довольно часто среди тех, кто самостоятельно выполняет ремонт своего автомобиля. Итак, для начала необходимо взять отвертку и демонтировать накладку подлокотника. Поле этого перед нами появится два болта, которые необходимо открутить. Следующий шаг – снятие внутренней рамки ручки. Сделать это можно следующим образом: ножом или другим тонким предметом приподымаем рамку и начинаем снимать ее. Для этого нужно выводить ее в противоположную от ручки сторону. Там же будут располагаться провода от стеклоподъемника, которые нужно отключить, выдернув из разъема.
После этого необходимо всунуть отвертку под обшивку и начать постепенно ее снимать. Делать это нужно медленно, а на отвертку лучше накрутить какую-то мягкую ткань, чтобы ничего не поцарапать. Отсоединяем клипсы по всему периметру обшивки и демонтируем карту. Дальше можно проводить последующие работы.
К примеру, если вам необходимо заменить какую-то деталь или весь механизм стеклоподъемника, то сделать это можно довольно просто. Стеклоподъемник может выходить из строя из-за каких-то повреждений, от сильного мороза и т. д. Замена системы идентична как для левой, так и для правой двери.
Итак, для начала нужно снять обшивку. Как это сделать, мы уже описали ранее. После этого нужно поднять стекла до максимума вверх и закрепить их скотчем к самой двери. Далее нужно снять питание редуктора и электродвигателя.
Откручиваем крепление корпуса ручки и демонтируем наконечник троса привода. Там же будет располагаться уплотнитель этого троса, который нужно вытащить наружу вместе с креплениями замка
Однако делать это нужно очень осторожно, поскольку в противном случае можно сломать крепежи. Далее снимаем карту и откручиваем все необходимые детали стеклоподъемника
Следующий шаг – отключение проводов, которые идут к громкоговорителю. Через отверстия в двери снимаем крепления проводов. После этого необходимо отсоединить проводку от механизма, который отвечает за блокировку замка. Далее можно будет вытащить уплотнитель и саму проводку.
Таким образом, мы получаем доступ к механизму стеклоподъемника. Теперь можно обнаружить неисправную деталь и выполнить ее замену. Далее производим сборку всех элементов в обратном порядке.
Инструменты и расходные материалы
Полный демонтаж дверной карты занимает до 20 минут. Разборка обшивки не требует специальных инструментов, достаточно стандартного набора автомобилиста. Для работ понадобится:
- ключ Torx 20-25;
- отвертки: с узким и широким плоским жалом;
- головка на 8;
- деревянный клин или пластмассовая линейка.
Обшивка установлена на пластиковые пистоны, в процессе работ некоторые клипсы будут сломаны, поэтому рекомендуется приобретать наборы крепежей для Форд заранее. Стоимость оригинального комплекта из 25 пистонов составляет около 150 руб.
Последовательность демонтажа обшивки с передних и задних дверей Ford Focus 2
Второе поколение Фокус выпускалось с 2004 по 2011 год. Для модели была выбрана новая платформа Ford C1, но форма кузова для всей линейки перешла с первой генерации. После рестайлинга 2008 года модельный ряд был полностью перестроен. Фокус получил обновленный кузов, на дверях появились стильные выштамповки, форма дверей, капота переднего и заднего бампера изменилась.
Мастера меняют металлические двери и обшивку автомобилей доресталинговой сборки на рестайл второго поколения. Ремонт требует значительных доработок и своими руками проводится редко. При переустановке облицовки меняется расположение пистонов и накладок. Порядок того, как снять обшивку с передней двери Форд Фокус 2 рестайлинг по шагам:
- Опустить стекло, снять защитную сетку с динамика. Сетка установлена на внутренние фиксаторы, необходимо повернуть колпак в сторону, вытащить его с пазов.
- Выкрутить два винта крепления ключом Т25.
- Снять уплотнитель двери. Стараться не гнуть и не ломать скобы.
- Вставить в щель подлокотника плоскую отвертку, выдернуть пластиковую верхнюю накладку.
- Выкрутить болты головкой на 8, отсоединить штекера электроцепи.
- Разобрать кромку ручки открывания двери, вытянуть деталь, поддев плоской отверткой.
- Снять ручку.
- Всунуть пластиковый клин или плотную линейку между обшивкой и дверью, потянуть облицовку на себя, пройтись по периметру, отстегивая внутренние пистоны.
Особенностью демонтажа пассажирских дверей на Форд остается конструкция ручки стеклоподъемника. Зацепляющий механизм крепится на стальной фиксатор, который необходимо отсоединить внутри механизма. Для этого используется стальная проволока с крючком. Порядок разборки задней двери на Фокус 2 версия рестайлинг:
- Потянуть ручку стеклоподъемника на себя. В разъем вставить проволоку с крюком. Отстегнуть стальной фиксатор в механизме подъема стекла.
- Вытащить пружинный фиксатор, снять ручку.
- Поддеть пластиковую накладку на подлокотнике, выкрутить два болта, расположенных под накладкой.
- Поддеть отверткой пластиковую панель на внутренней ручке открывания дверки, отдать рукоятку, освободить фиксатор, вытащить ручку.
Это интересно: Термостат охлаждающей жидкости Daewoo Matiz — как произвести замену?
Обшивка на пассажирские дверки крепится на 7 пистонов. Стоит аккуратно поддеть облицовку с нижнего угла, вставив клин между дверью и картой, отстегнуть по периметру все клипсы.
Под картой расположен плотный лист влагозащиты, которая наклеена на дверь и защищает все внутренние механизмы. Если необходим ремонт замков, тяги, то нужно провести антикоррозийную обработку внутренних карманов, рекомендуется устанавливать новую вибро- и влагозащиту после демонтажа старой пленки.
Процесс разборки
Чтобы понять, как разобрать дверцу у Форда Фокус 2, нужно определить, какие инструменты нам понадобятся. Их совсем немного, всего четыре.
- плоская отвертка;
- головка на «8»;
- ключ TORX T25;
- плоскогубцы.
Последнее, кстати, понадобится с одной единой целью – чтобы вытаскивать пистоны из металла, а они 100% останутся при снятии обшивки. Вообще, Форд Фокус – машина несложная и процесс разбора дверей вряд ли вызовет особые сложности, но, тем не менее, лучше понять, как все делается поэтапно.
Как снять обшивку
Итак, чтобы разобрать дверь у Форда Фокус, необходимо сделать следующее:
Снятие защитной сетки. Для этого нужно предварительно опустить стекло, оттянуть сетку на себя (крепится она на защелки, так что будет несложно). Теперь осталось всего лишь открутить винт крепления, что делается при помощи вышеупомянутого ключа TORX T25. Снимаем слой уплотнителя
При этом крайне важно стараться не повредить скобки и не потерять их. Снятие подлокотника
Аккуратно засуньте вышеуказанную отвертку в щель подлокотника, поднимите ее вверх и потяните нижнюю часть подлокотника на себя. Снятие обшивки. Делается это при помощи той самой головки на «8». Ней необходимо просто открутить два болта, на которых и крепится слой обшивки, после чего просто отсоединить все разъемы. Снятие окантовки ручки. Отверткой необходимо крайне аккуратно подцепить окантовку ручки, после чего ее нужно медленно подтянуть на себя и снять окантовку. После того, как та выйдет, ее останется просто стянуть с ручки. Прошлый шаг дает возможность снять еще и обшивку. Просто потяните ее за отверстие на себя. Когда отойдет угол, будут слышны щелчки пистонов, выходящих из зацепления. Если этого не произойдет, пистоны можно вытянуть простыми плоскогубцами.
Чтобы снова поставить обшивку на Форд Фокус, все эти шаги необходимо выполнить в обратной последовательности. На самом деле, процедуры по снятию обшивки крайне просты.
Как разобрать непосредственно сами двери
Снятие обшивки поможет увидеть стеклоподъемник, в некоторых случаях акустическую систему, механизм открывания и все остальные коммуникации. Все это легко снимается при помощи головки и отсоединяется от двери. Предварительно необходимо отсоединить штекеры от динамика и любые другие провода, которые идут к коммуникациям, расположенным в двери.
После этого необходимо открутить ручку. Делается это при помощи обычной фигурной отвертки, шурупов там немного, поэтому особых проблем данная операция вызвать не должна. Первым делом нужно открутить опорную рамку, на которой, в основном, и держится сама ручка.
Следующим шагом будет снятие тяговой точки, что делается путем отсоединения от нее коммуникации. Вообще, все вышеупомянутые коммуникации удобно располагаются на одной единой панели, чтобы отсоединить которую, нужно просто убрать уплотнители. Осталось отсоединить всего один большой штекер с центрального замка.
В общем, никаких особых трудностей разборка дверей на Форд Фокус 2 вызвать не должна, ведь система там крайне простая. Фактически, все легко можно понять и чисто интуитивно, но лучше все-таки следовать вышеописанным инструкциям. Это хотя бы даст возможность знать, что и где располагается.
Как снять обшивку передней двери Форд Фокус 2
Как снять обшивку задней двери форд фокус 2
Разбор двери Ford Focus 2
Шумоизоляция двери
Как снять обшивку дверей с Форд Фокус 3
Порядок съема примерно такой же. Сложность возникает только при доступе к винту в гнезде дверного замка.
Из инструмента понадобится ключ на 25 и плоская отвертка для поддевания и снятия пластмассовых деталей. Рекомендуем воспользоваться съемниками обшивок. Все они достаточно прочны, не повреждают и не царапают пластик, удобны в применении. Различные конфигурации позволяют проникать с ними в труднодоступные места.
Съемники обшивок можно применять для различного вида монтажа
Как снять обшивку с передней двери
Процедуру начинают с верхней детали и постепенно опускаются вниз.
Снимают декоративный сетчатый уголок. Можно использовать металлическую линейку или пластину, но лучше подойдет специальный съемник.
После съема уголка его отсоединяют от электроразъема.
Затем переходят чуть вниз. В гнезде дверного замка находится один из винтов крепления дверной карты. Снимают заглушку. На отдельных моделях она имеет вид треугольника и сильно утоплена в гнездо. Чтобы вынуть её оттуда, надо повозиться. На других Фокусах 3 она вынимается достаточно просто: надо нажать на одну её сторону, на которую нанесена красная точка.
Под пластиком размещен винт крепления карты, его откручивают ключом 25.
Далее с дверной ручки демонтируют верхнюю пластиковую накладку. Она держится на пластмассовых держателях и входит расположенным на её краю штырем в паз. Панельку поддевают в разных местах съемником и аккуратно вытаскивают в сторону из паза.
Под ней оказываются два винта-самореза, выкручивают их ключом на 25.
В боковой части вверху находят малоприметную заглушку из полимера. Также съемником подковыривают её и снимают.
Расположенный под ней винт откручивают ключом 25.
Следующий крепежный болт находится под красным отражателем
С ним надо обходиться осторожно, так как по отзывам, он весьма хрупкий. Его поддевают с угловой стороны и слегка выдвигают в противоположную сторону. Вывертывают тем же ключом последний винт крепления обшивки
Вывертывают тем же ключом последний винт крепления обшивки.
Теперь обшивка осталась держаться на шести взаимозаменяемых для всех дверей клипсах.
Рекомендуется начинать непосредственный съем панели с нижнего угла, где находится динамик. Поддевают рукой и постепенно снимают её с дверцы автомобиля.
Про снятие передней обшивки с Форд Фокус 3 подробнее в видео:
Как снять обшивку с задней двери
Из инструментов понадобятся те же ключ TORX 25 и съемники для обшивки. Желательно иметь запасные клипсы, подходящие для дверей фокуса 3.
Перед работой опускают стекло, отключают на аккумуляторе минусовую клемму.
Начинают работу с верхней части панели. Первый винт крепления обшивки находится за пластиковой заглушкой в гнезде дверного замка. Панельку поддевают съемником, снимают её. Вывинчивают ключом первый саморез.
Следующие два крепежных винта находятся под дверной ручкой. Если в модели предусмотрена ручная крутящаяся ручка открывания стекол, плоской отверткой или проволокой, как описано выше, снимают ручку.
Если стеклоподъемник электрический, сразу приступают к снятию дверной ручки. Она держится на трех фиксаторах: один посередине и два по краям. Поддевают сначала верхнюю правую часть, затем в середине, переходят к крайнему у дверцы, и отжимают последний третий крепеж. Накладку аккуратно поднимают вверх.
Отщелкивают разъем стеклоподъемника и откладывают верхнюю часть ручки в сторону.
Вывинчивают два крепежных болта торксом 25.
По всему периметру обшивки расположено семь одинаковых клипс.
Начинать съем панели задней дверцы фокуса3 рекомендуется с нижнего угла возле динамика. Там легко отщелкивается первый пистон. Далее обшивку сдергивают, постепенно отщелкивая от каждого крепления.
Установку панели производят в противоположном порядке.
Подробнее про снятие задней обшивки с Форд Фокус 3 в видео:
Как видим, демонтаж дверной обшивки на форд фокусах не представляет особой сложности и занимает не так много времени. Достаточно обзавестись необходимым инструментом, терпением и последовательно выполнять наши рекомендации. Надеемся, что данный материал принесет вам практическую пользу и для выполнения ремонтных работ, и для проведения тюнинга вашего автомобиля.
Зачем проводят демонтаж обшивки двери
Автовладельцы за время эксплуатации транспортного средства могут столкнуться с необходимостью демонтажа обшивки дверей. Подобные работы выполняются в следующих случаях:
- поломка стеклоподъёмников или центрального замка. Ремонт таких элементов требует обязательного демонтажа обшивки двери: без этого выполнить необходимые работы будет невозможно;
- установка акустических колонов или любых других гаджетов, размещаемых в боковых поверхностях дверей;
- процедуры по шумо — и виброизоляции, укладка утеплителя или уплотнителя.
В холодное время года обшивка с дверей снимается крайне аккуратно и осторожно. Под воздействием низких температур пластик становится хрупким, из-за чего его очень легко сломать или повредить. Самыми уязвимыми считаются мелкие детали — защёлки, крепежи и клипсы
По этой причине работы по демонтажу обшивки желательно выполнять либо в тёплое время года, либо в помещении — гараже или боксе. Летом же её можно снимать в любом месте — главное, чтобы оно было защищено от пыли и ветра
Самыми уязвимыми считаются мелкие детали — защёлки, крепежи и клипсы. По этой причине работы по демонтажу обшивки желательно выполнять либо в тёплое время года, либо в помещении — гараже или боксе. Летом же её можно снимать в любом месте — главное, чтобы оно было защищено от пыли и ветра.
Разбор дверей, снятие стекла и обшивки дверей Ford Focus 2 рестайлинг
Снятие обивки задней двери Ford Focus 2 рестайлинг
Работа по снятию обивки задней двери производится для выполнения следующих работ: замена стеклоподъемника задней двери, замена стекла, замена внутреннего замка двери. Снятие обшивки задней двери на автомобилях с электрическими стеклоподъемниками и механическими стеклоподъемниками. Форд Фокус 2 с механическими стеклоподъемниками задних дверей.
Вставляем проволоку с крючком на конце между ручкой стеклоподъемника и розеткой
Крючком вынимаем пружинный фиксатор и снимаем ручку стеклоподъемника
Отверткой поддеваем декоративную накладку подлокотника задней двери
Преодолевая сопротивление фиксаторов, снимаем ее
Головкой «на 8» отворачиваем два самореза крепления подлокотника к монтажной панели двери.
Отверткой поддеваем декоративную накладку внутренней ручки двери
Отжав рычаг ручки и, преодолевая сопротивление фиксаторов, снимаем накладку
Потянув за край обивки, отделяем обивку двери от внутренней панели, преодолевая сопротивление семи пистонов
Установка обшивки передней двери производится в обратной последовательности.
Форд Фокус 2 с электростеклоподъёмниками задних дверей
Отворачиваем два самореза крепления подлокотника к монтажной панели двери. Поддеваем декоративную накладку внутренней ручки двери.
Отжав рычаг ручки и, преодолевая сопротивления фиксаторов, отделяем ее от обивки двери
Нажав на фиксатор, отсоединяем колодку жгута проводов от выключателя электро-стеклоподъемника
Потянув за нижний край обивки, отделяем обивку двери от внутренней панели, преодолевая сопротивление семи пистонов.
Отводим обивку двери от внутренней панели двери насколько это позволяет длина проводов
Нажав на фиксатор, отсоединяем колодку проводов от динамика системы звуковоспроизведения
Снимаем обивку задней двери. Установка обивки задней двери производится в обратной последовательности.
Снятие передней двери Ford Focus 2
Снятие/установка передней двери Форд Фокус 2/Ford Focus 2. Как самостоятельно снять переднюю дверь Форд Фокус 2 рестайлинг? Необходимый инструмент, фото, инструкция по снятию передних дверей Форд Фокус. Работу по снятию передней двери проводим с помощником, так как она достаточно тяжелая. Инструкция понадобится при снятии и установке передней двери. Ключом T-40 отворачиваем винт крепления ограничителя открывания двери к передней стойке кузова.
Поддев защитный чехол колодок жгута проводов, вынимаем его из отверстия в передней стойке. После этого разъединяем их.
Устанавливаем под дверь упор на уровне порога, чтобы она не прогибалась. После этого головкой на 8 отворачиваем болт крепления оси верхней петли двери.
Отворачиваем болт крепления оси нижней петли двери.
Приподняв дверь так, чтобы оси вышли из отверстий петель, снимаем дверь и опускаем ее на упор.
Установка двери на Форд Фокус 2 производится в обратной последовательности.
Снятие стекла задней двери Ford Focus 2
Работу проводим после снятия обшивки задней двери. Данная информация необходима при замене разбитого стекла задней двери или просто при замене на другое. Как самостоятельно снять стекло задней двери Форд Фокус? Инструкция по снятию / установке задней двери Форд Фокус 2 / Ford Focus 2. Для начала снимаем обивку задней двери — Снятие обивки задней двери
Снимаем наружный уплотнитель стекла.
Снимаем внутренний уплотнитель стекла.
Вынимаем переднюю и заднюю резиновые заглушки из технологических отверстий в монтажной панели двери.
На автомобиле с механическими стеклоподъемниками, надев на шлицевой вал ручку стеклоподъемника, а на автомобиле с электро-стеклоподъемниками — подсоединив колодку проводов к выключателю, устанавливаем стекло так, чтобы болты крепления стекла к держателю расположились напротив технологических отверстий в монтажной панели.
Ослабляем затяжку заднего болта крепления стекла к коромыслу стеклоподъемника.
Аналогично ослабляем затяжку переднего болта крепления стекла. Повернув стекло, как показано на фото, вынимаем его из двери.
Устанавливаем стекло задней двери в обратной последовательности.
Снятие наружной ручки передней двери Ford Focus 2
Снятие наружных ручек передних дверей. Как самостоятельно снять ручку двери? Самостоятельное снятие и установка ручек передних дверей Форд Фокус 2/Ford Focus 2 restyling.
Процесс разборки
Такая приблуда не оставит на пластике следов как после отвертки. Вот фотка карты двери из инета: Ее крепления находятся по центру, по этому тянуть сильно в области заглушки кнопки не стоит.
Там ее ничего не держит, зато там удобнее поддеть крышку. Заходим клином в районе заглушки и передвигаем клин ближе к середине, где легким поворотом клина отщелкиваем крышку.
Там усилий много прилагать не придется. Отщелкнув снизу, делаем тоже самое сверху и выводим крышку из нишы. Тут тоже все элементарно.
Снятие обшивок передней и задней дверей
Если дверь пассажирская и там не заглушка а кнопка, то скидываем разъем, слегка прижав его основание. Теперь нужно скинуть накладку нижней части ручки.
Тут тоже все не сложно. Появится зазор слева и справа.
Вставляя клин ближе к краям, такой же манипуляцией отщелкиваем защелки там. Теперь нужно оттягивая на себя заглушку вывести вниз за ребро все верхние защелки, чтоб накладку можно было опустить вниз. Как только опустите, выйдут из зацепа нижние защелки и накладка останется у вас в руках. Пластик накладки достаточно гибкий и тягучий.
Снимается она тоже без проблем если не спешить. Под накладкой сидят 2 болтика с головками на 8. Тут, думаю, пояснять ничего не надо Теперь самое интересное. Карта двери держится на подпружиненных резинками клипсах. Гнезда клипс в карте имеет вид вилочек и это значительно упрощает нам задачу.
Снятие/установка обшивки задней двери форд фокус 3
Советую начинать с нижнего, дальнего от машины угла карты. Там около самого угла находится клипса.
Заводим под карту клин и пытаемся им уткнуться под клипсу. Звучит это сложнее чем выполняется. Как нащупали клипсу, поворотом клина пытайтесь вывести ее из зацепа.
Сделать это не сложно и как только вы это сделали, считайте, что карта снята. После этого слегка отгибая с поворотом нижний край карты, выводим из зацепа нижние гнезда клипс.
Их вилки направленф вверх и сделать это не сложно. Таим же макаром можно вывести из зацепа клипсу с дальнего от машины бокового края.
В нижнем, ближнем к машину углу сидит клипса с вилкой смотрящей под углом, ее уже можно просто скинуть заведя под нее наш клин. Сделать это уже будет не особо сложно. Остаются клипсы в верхней части карты, но они хорошо просматриваются при отгибании нижней части.
Там уже на ваше усмотрение. Можно отгибать панель выводя вилки из зацепа, а можно поддевать клином снизу клипсы. Работа эта элементарная и не сложна. Теперь скидываем металлическую крышку двери. Выглядит она примерно так: Главный затык этой крышки в том, что механизм стеклоподъемника размещен непосредственно на ней, а стекло в двери.
Снятие дверной обшивки с авто 2 модификации
Передняя дверь
- Полностью опускается стекло в двери и снимается с динамика «пищалки» защитная сетка.
Опускается стекло и снимается защитная «решётка» с динамика
Для снятия сетки её необходимо потянуть на себя
Откручиваются винты крепления
Демонтаж уплотнителей проводится очень аккуратно — так, чтобы не повредить скобы
Все разъёмы на передней двери должны быть отключены
За образовавшиеся отверстия обшивка тянется на себя
Вытягивание обшивки в сторону позволяет полностью её снять
В корпусе двери могут остаться пистоны, которые вынимаются плоскогубцами
Сломанные пистоны всегда можно заменить на новые
Видео: демонтаж обшивки передней двери
Задняя дверь
- Между розеткой и ручкой стеклоподъёмника вставляется проволока, конец которой загнут в форме крючка.
Между розеткой и ручкой вставляется проволока с крючком
Пружинный фиксатор освобождается проволокой, после чего снимается ручка
Декоративную накладку снимают плоской отвёрткой
Накладка отсоединяется от фиксаторов и снимается
Откручиваются два самореза, крепящие подлокотник, и снимается сама деталь
Отвёрткой поддевается и снимается накладка дверной ручки
Для снятия накладки необходимо отжать фиксаторы
Обивка крепится семью пистонами, отжатие которых позволяет её снять
Снимается обшивка двери
Видео: снятие обшивки задней двери
Эту процедуру выполняют в тех случаях, когда наружная ручка водительской двери перестает обычно работать. То же самое справедливо будет сказано и для замка. Процесс их снятия у Форда достаточно прост и не требует большой квалификации от мастера.
Приступаем к работе. Для начала по описанной выше технологии снимаем обшивку. Открываем дверь и с отверстия на ее торце снимаем резиновую заглушку. Далее, используя торцевой ключ Т25, откручиваем болт крепления замка и снимаем сам замок, отключив от его электрического блока разъем питания. Вынимаем личинку замка.
Переходим к снятию ручки. На Форде она снимается путем смещения ее в сторону снятой личинки замка. Заменяем, по необходимости, прокладки на ручке. Вставляем на место новую ручку, личинку и сам замок. Все выполняем в обратном порядке. Устанавливаем обшивку, не забыв подключить все имеющиеся электрические разъемы. Проверяем работоспособность.
