Снимаем стартер на Дэу Нексия своими руками

Не крутит стартер на Нексии. Ищем причины вместе

При повороте ключа в замке зажигания в стартовое положение мы не слышим никакой реакции от стартера — довольно распространённая поломка для Нексии. Причём, в 80% случаев виноват совсем не стартер, но обо всем по порядку. В первую очередь проверяем стартер на работоспособность. Для этого берём мощную короткую отвёртку и начинаем диагностику.

  1. Включаем зажигание, КПП устанавливаем на нейтральную передачу и затягиваем ручник.
  2. Открываем капот и ищем стартер.

    Находим стартер.

    Очищаем клеммы от грязи.

  3. Видим три клеммы — одна сверху и две большие снизу. Верхняя клемма отвечает за работу втягивающего реле, которое и запускает электродвигатель стартера.
  4. Чтобы проверить втягивающее реле, замыкаем верхнюю и плюсовую (большую, дальнюю от корпуса стартера) клемму, красные стрелки на фото. Реле должно сработать, шестерня вступить в зацепление с маховиком, а силовой контакт запустить электродвигатель. То есть, если при включённом зажигании замкнуть эти две клеммы, стартер должен запустить двигатель. Если втягивающее реле не срабатывает, стартеру нужен ремонт.

    Проверяем втягивающее реле.

  5. Если этого не произошло, замыкаем две нижние клеммы, зелёные стрелки на фото. Должен запуститься электродвигатель стартера без зацепления с венцом маховика. Если электродвигатель молчит, значит имеем дело с замыканием обмоток или другими неисправностями ротора или статора мотора.

    Проверяем электродвигатель стартера.

Контактная группа — причина отказа стартера

Если стартер сам по себе работает, как показал первый тест, то с огромной долей вероятности можно грешить именно на контактную группу замка зажигания. Дело в том, что при проектировании электросхемы инженеры не учли высокой нагрузки на контакты замка зажигания. Во время запуска двигателя напряжение от АКБ подаётся напрямую на контактную группу и при включении стартера через контакты проходит большой ток, они греются и со временем выгорают.

Как не допустить поломки контактной группы

Конечно, можно просто заменить контактную группу на Нексии, однако нет гарантии, что история с выгоранием контактов не повторится. Чтобы избежать возникновения проблемы в дальнейшем, необходимо разгрузить контакты 15 и 30 контактной группы. Для этого необходима установка разгрузочного реле между этими контактами. Подойдёт обычное реле стартера от ВАЗ 2108, включённое по схеме между контактами 15 и 30.

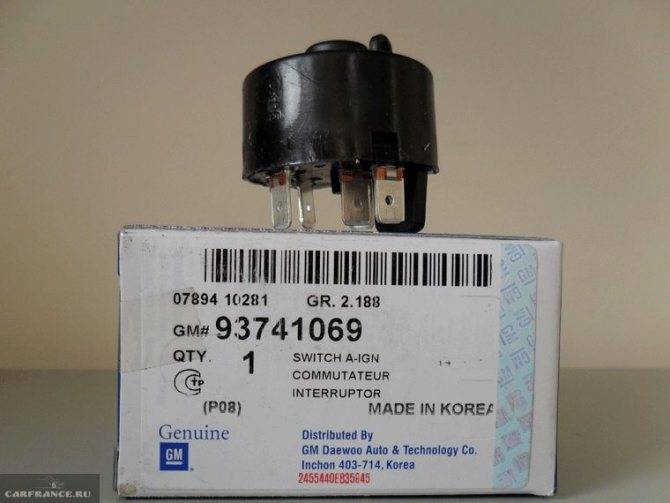

Новая контактная группа.

Реле стартера – на 30 А (ВАЗ-2108) или на 50 А (ВАЗ-2110).

Контактный клеммы.

Разбираемся в схеме подключения: можно разгрузить не только цепь зажигания (контакты 30 и 15), но и цепь стартера (контакты 30 и 50).

Подсоединяем провода к клеммной колодке.

Добираемся до замка зажигания, сняв кожухи рулевой колонки.

Собираем электрическую схему.

Проверяем состояние аккумулятора, контактных клемм и проводов.

При возникновении ситуации, когда стартер не крутит, проверяем напряжение на клеммах АКБ и при необходимости заряжаем её. Кроме этого, полезно проверить плотность контакта на плюсовом выводе самого стартера. Клеммы АКБ зачищают и смазывают токопроводящей смазкой, контакт плюсового провода зачищают и плотно закручивают. Таким образом можно избежать проблем с запуском двигателя в дальнейшем. Всем мгновенных запусков и солнечных дорог!

Почему стартер не реагирует на поворот ключа зажигания

После включения зажигания питание с АКБ подается на бортовые электросистемы и ЭБУ (если он имеется). При наличии иммобилайзера (штатного или установленной охранной системы) это происходит только после распознавания метки. При повороте ключа в положение запуска или нажатии пусковой кнопки замыкаются контакты втягивающего реле в результате чего питание подается непосредственно на стартер. Одновременно обгонная муфта стартера (бендикс) входит в зацепление с венцом маховика, приводя его в движение и обеспечивая пуск двигателя. Зачастую коммутация осуществляется через дополнительное управляющее реле стартера, снимающее нагрузку с замка.

Схема включения зажигания

Если на любом из перечисленных этапов возникает проблема – авто не заводится: поворачиваешь ключ зажигания – стартер молчит. Как правило, причины такого поведения кроются в:

  • контактной группе замка зажигания;
  • сигнализации и иммобилайзере;
  • управляющем реле;
  • проводке от управляющего реле до стартера;
  • втягивающем реле стартера.

Подробнее о том, почему стартер не работает от ключа зажигания, можно узнать из таблицы.

Стартер не работает от ключа зажигания: причины

ПроблемаПричина неисправности
Неисправен мотор стартераЭлектромотор выходит из строя из-за перегрева, замыканий обмоток, износа щеточного узла, а также заклинивания редуктора.
Неисправна цепь от замка зажигания до втягивающего реле стартераОбрыв проводки или замыкание. Часто происходит после ремонта, установки доп оборудования или в результате механического износа при длительной эксплуатации.
Повреждение замка зажигания (деформация личинки)Деформация из-за перегрева, в свою очередь, возникающего из-за плохого контакта. Также возможна поломка из-за ошибочного использования неподходящего ключа.
Электрическая неисправность контактной группы замка зажиганияОбразовавшийся на контактах слой окислов препятствует протеканию тока. Также контакты могут отходить из-за деформации поворотной втулки, на которой закреплены ответные части.
Блокировка запуска установленной сигнализациейСкачок напряжения в бортовой сети или потеря питания (отсоединение клеммы или разрядки), выход из строя транзистора или микрореле, отвечающего за включение линии запуска в базовом блоке охранной системы.
Неисправность/раскодирование иммобилайзераПерепады напряжений и резкая пропажа питания (разрядился аккумулятор или снята клемма), программный сбой, выход из строя микроэлементов. Если иммобилайзер не распознают метку – стартер не крутит после поворота ключа зажигания, а на панели индикаторов обычно горит или мигает символ иммобилайзера – изображение машины с ключом или замком.
Выход из строя втягивающего релеПерегорание или замыкание обмотки в результате перегрева из-за протекания повышенного тока или пребывания под нагрузкой в течение продолжительного периода. Корнем всех проблем обычно является окисление внутренних и внешних контактов втягивающего реле.
Неисправен концевик положения селектора АКПП, педали тормоза на АКПП или сцепления – на МКППДатчики выходят из строя из-за механического износа, также их провода и клеммы могут окисляться или перетираться. Из-за этого ЭБУ не позволяет запустить стартер.
Поломка реле стартераЕсли реле управления стартером заклинило или замкнуло – оно не может подать питание на управляющий вывод втягивающего реле.
Плохой контакт “+” от АКБ на стартереКлемма силового контакта окисляется под действием влаги и нагрева. Гайка, которая удерживает ее на шпильке стартера, может открутиться под действием вибраций.
Плохой контакт массы на клемме АКБ, кузове авто или мотореВследствие окисления контакт массового провода ухудшается, то же самое происходит при откручивании его гайки под действием вибрации. При этом проходящего тока может хватать для включения бортовой сети и ЭБУ, но недостаточно для привода в действие электромотора стартера.

Датчики из-за которых невозможно завести нексию

Датчики в нексии не только отвечают за образование топливо-воздушной смеси, но некоторые датчики могут препятствовать запуску двигателя.

Датчик положения коленчатого вала – влияет на запуск двигателя. Обрыв в цепи, а также его неправильная работа не даст вам тронуться с места ни на миллиметр!

Датчик холостого хода – косвенно влияет на запуск двигателя. Ситуация следующая: Вы пытаетесь запустить двигатель, и он вроде бы схватил, но нет сразу заглох. В этом может быть виноват этот недорогой датчик.

Датчик абсолютного давления – на некоторых версиях нексии влияет на запуск двигателя в мороз. От датчика идет вакуумная трубочка на впуск, зимой в ней образуется конденсат и двигатель попросту не заводится!

Куда “ушла искра” у “нексии”

КУДА «УШЛА ИСКРА» У «НЕКСИИ»

КУДА «УШЛА ИСКРА» У «НЕКСИИ» Как удалось диагностировать и, в конце концов, победить коварный дефект, рассказывает руководитель фирменного техцентра в Казани.

Проблема «заводится-не заводится» существует, наверное, с момента изобретения автомобиля.

С появлением надежных и сравнительно недорогих «нексий» из Узбекистана пересевшие на них владельцы «жигулей» и «самар» наконец-то почувствовали себя людьми, но вместе с тем поняли, что их «жигулевский» опыт мало применим к новому авто. И уж если что-нибудь случается, то дорога одна — в автосервис.

Первый раз с «Нексией„-узбечкой, которая порой отказывалась заводиться, мы столкнулись осенью 1997 года. Со слов владельца (именно „со слов“, поскольку воочию увидеть машину, у которой не пускается двигатель, довелось значительно позднее), автомобиль пару раз ставил его в неловкое положение, но через несколько минут (очевидно, пока хозяин протирал фары, стекла и пинал колеса) пускался как ни в чем не бывало. Тот случай оказался не единичным. У страдающих подобным недугом автомобилей двигатель мог отказаться завестись в любой момент — после длительной стоянки или после короткой, в плохую погоду или хорошую, в гараже или на свежем воздухе. Так же неожиданно он мог бросить дурить и работать неделю, месяц нормально, а затем все начиналось снова. Бывало, „Нексию“ притаскивали к нам на буксире, мастер садился за руль, и. двигатель пускался, что называется, с полпинка! Эта проблема доводила владельцев до белого каления, они стали бояться своих машин.

Словом, мы имели дело с типичным «плавающим» дефектом — одним из тех, который способен заставить специалиста автосервиса усомниться в правильности выбора профессии. Богатый (к тому времени трехлетний) опыт работы с автомобилями «Дэу» из Кореи помочь не мог — у них не встречалось такого дефекта, они заводились всегда.

Ремонтировать такие машины (как можно починить исправный автомобиль?) приходилось, руководствуясь принципом, что «электроника есть наука о контактах», то есть разъединяя-соединяя электрические разъемы, очищая, продувая. Иногда это помогало, чаще — нет. Но статистика, великая из наук, делала свое дело — стала вырисовываться общая картина. Двигатель у дефектных автомобилей не пускался из-за отсутствия искры на катушке зажигания, причем «плюс» на нее подавался, то есть не формировались импульсы в первичной обмотке. Если попробовать в этот момент завести двигатель «с толкача», то он стартовал мгновенно. Эти два фактора явились необходимым и достаточным условием для того, чтобы применять последующие рекомендации. Но сначала немного теории.

Принципиальная схема системы зажигания «Нексии» представлена на рисунке. В корпусе распределителя расположены магнитоэлектрический датчик импульсов (не путать с датчиком Холла) и электронный модуль (коммутатор, если хотите). Датчик импульсов состоит из намагниченного ротора, выполненного заодно с валом распределителя, и статора, включающего в себя две пары полюсов и индукционную катушку, в которой наводится электродвижущая сила (ЭДС) с частотой при стартерном режиме 8 Гц и амплитудой около 2 В. Электронный модуль преобразует эти импульсы в прямоугольные амплитудой 12 В и подает их в первичную обмотку катушки зажигания. После пуска двигателя в работу системы зажигания включается и электронный блок управления (ЭБУ), который ведает изменением угла опережения зажигания в зависимости от режимов работы двигателя.

Логичнее всего было предположить, что причина всех бед именно в модуле. Ведь слово «коммутатор», произнесенное с соответствующими эпитетами в компании автомобилистов, сразу порождает сочувственные кивания головами и море невеселых воспоминаний. Однако замена коммутаторов на проблемных автомобилях с обещанием вернуть деньги, если дефект не исчезнет, привела-таки к возврату денег и встречным вопросам: ну, а дальше что? А действительно — что, если проверены и работают нормально и электронный модуль, и катушка зажигания, и ЭБУ, что же остается? Неужели датчик? Нет, «на него» и думать не хочется, поскольку примитивен до предела. В нем единственная деталь, которая может выйти из строя, — индукционная катушка, да и та представляет собой плас с намотанным на нее медным проводом диаметром 0,1 мм. Инструкция по ремонту автомобиля «Нексия» предписывает для проверки работоспособности катушки измерить ее сопротивление, и если оно в пределах 500–1500 Ом, значит — все в порядке. Мы измеряли это сопротивление у десятков катушек, и всегда оно было в пределах 750–800 Ом.

Неисправность стартера

Если при запуске двигателя стартер издает один громкий щелчок и больше ничего не происходит, в 100%!случаев это вызвано неполадками в самом модуле. Один щелчок свидетельствует о том, что заряд доходит до стартера, так как реле щелкает. При этом выход из строя реле исключается. Причиной проблемы с функционированием этого модуля может быть нестабильный заряд, который до него доходит. В таком случае следует попробовать запустить двигатель еще раз, и повторять попытки с интервалом 20 секунд. Возможно, со 2-й или 3-й попытки у вас получится завести машину. Если двигатель так и не завелся, исследуйте такие потенциальные причины неисправности:

  • вышел из строя бендикс стартера;
  • сломалось втягивающее устройство;
  • главная обмотка стартера оборвалась;
  • замыкание обмотки;
  • изношены щетки и втулки.

В последнем случае необходимо лишь заменить вышедшие из строя составляющие.

В любом случае, вне зависимости от причины, по которой возникла данная неполадка, первым делом следует осмотреть и проверить все видимые снаружи контакты. Нередко стартер перестает выполнять нормально свои функции из-за слабого контакта в том или ином узле. Также довольно частой причиной является нестабильный заряд. В таком случае достаточно лишь повторить попытку запуска двигателя несколько раз. Скорее всего, после двух-трех попыток вам удастся завести двигатель, и подобная ситуация не повторится при следующих запусках.

Даже если в итоге вам удалось завести двигатель с какой-то попытки, не стоит считать проблему решенной. В противном случае в какой-то момент автомобиль просто перестанет заводиться и вам придется искать альтернативные способы запуска двигателя. Не стоит решать проблему заменой стартера.

Автомобиль давно перестал быть роскошью. Представить жизнь без машины нынче трудно. Многие люди ездят на авто ежедневно и по любой потребности — на работу, учебу, дачу, по магазинам, на отдых. И поэтому становится очень плохо, когда автомобиль не заводится. Рушатся планы, отменяются встречи, люди теряют деньги!

Ситуации, когда стартер работает, но авто все равно не заводится, мы разберем в другой раз. А сейчас — о том, что делать, если не крутит стартер на Приоре.

Для начала поймем, как работает стартер, каково его устройство. Электродвигатель с шестеренкой, которая зацепляется с маховиком двигателя и крутит его при запуске. Все это упрятано в корпус, на котором крепится втягивающее реле. Оно предназначено для ходом шестеренки и подачи питания на электромоторчик.

Когда вы поворачиваете ключ зажигания, ток подается на реле. С помощью электромагнита оно втягивается, при помощи специального механизма передвигает при этом шестеренку и запускает двигатель путем замыкания контактов. Когда ключ отпускается, на магнит втягивающего реле питание перестает подаваться, происходит срабатывание реле в другую сторону и контакты размыкаются. Итак, мы знаем, как в общих чертах выглядит принцип работы стартера, соответственно теперь нам будет проще понять, отчего на Приоре не крутит стартер.

Если при повороте ключа зажигания раздаются щелкающие звуки, а лампочки на панели приборов гаснут — возможно, дело в аккумуляторе. Его необходимо проверить, подзарядить, долить электролита или заменить. Аккумулятор в порядке? Тогда ситуация становится интереснее. Проверьте провода, которые идут от аккумулятора. Если они греются, проверьте их контакт с аккумулятором. Снимите с клеммы, зачистите, смажьте их (бывает, происходит окисление) и установите обратно.

Посмотрите соединение клеммы массы с кузовом. Если нужно — зачистите данное соединение. Проверьте место соединения клеммы «плюс» и стартера. Определите, поступает ли питание на втягивающее реле от замка зажигания. Для этого нужно отсоединить разъём от реле, и повернув ключ зажигания «на старт» замерить напряжение на разъеме.

Все еще не крутит стартер Приоры? Тогда придется снять его с машины и проверить.

Процедура снятия выглядит так: отсоедините клеммы аккумулятора, открутите и снимите воздушный фильтр, отверните и снимите провод «плюс» от стартера. Затем отсоедините разъем от реле, отверните гайки крепления стартера и снимите его. Мы уже куда ближе подобрались к решению вопроса, почему у Приоры стартер не крутит. Теперь берем провода для прикуривания («крокодилы») и соединяем ими провод «минус» аккумулятора и корпус стартера. Плюсовой замыкаем на разъем реле, после чего должно произойти срабатывание и выброс шестеренки вперед. Если нет — меняйте втягивающее.

Можно зацепить минусовой провод на корпус стартера, а плюсовой — на нижний вывод втягивающего реле. Электромотор не сработал? Виноваты, скорее всего, щетки электродвигателя.

Проблемы с подачей бензина – общие симптомы

Неисправности системы топливоподачи условно делятся на 2 категории:

  1. Горючая смесь вообще не подается в цилиндры.
  2. Бензин поступает с перебоями либо под недостаточным давлением.

В первом случае двигатель не заводится и не схватывает в процессе вращения стартером, то есть, не подает признаков жизни. В подобной ситуации определить причину поломки всегда проще.

Когда топливо попадает в цилиндры в недостаточном количестве, проявляются следующие симптомы:

  • запуск силового агрегата «на холодную» сильно затруднен, мотор схватывает и «чихает», заводится с 3–10 попыток;
  • холостой ход нестабилен, двигатель «троит»;
  • динамичный разгон становится невозможным – резкое открытие дросселя вызывает длительный провал и замедление;
  • когда водитель отпускает педаль акселератора, мотор зачастую глохнет;
  • машина с трудом преодолевает подъемы и медленно разгоняется при полной загрузке.

Причиной перечисленных явлений могут стать неисправности топливного насоса либо других элементов системы, причем первичные симптомы практически одинаковы. Для проведения точной диагностики нужно понимать, как устроена система питания автомобиля.

Где Находится Стартер На Дэу Нексия

Что должен знать о работе стартера Дэу Нексия сидячий за её рулём шофер

В электрооборудовании автомобиля DAEWOO NEXIA есть свои особенности, которые необходимо знать каждому сидящему за ее рулем этой машины водителю. Дело в том, что тут применяется электрическое оборудование, неизменный напряженный ток которого имеет номинальное напряжение 12 В.

Все оборудование в целом представляет собой однопроводную схему. Ответы@Mail.Ru: вопрос владельцам Дэу Нексия где находится. Как говорится на секреты старого замка зажигания Дэу Нексия попытаться снять замок.

За само питание ответственность на себя берут либо аккумулятор (когда движок не работает), либо генератор (либо, напротив, он находится на ходу).

Что касается стартера, его функции заключаются в последующем: при повороте ключа зажигания, сразу по его команде от аккума электронный ток начинает поступать к стартеру. На последний повлияет магнит и тот соединяется с движком. Движок начинает вертеться, в нем зажигается горючее и он заводится.

Дэу Нексия Стартер

Таким макаром, стартер хоть какой машины (в том числе, и Дэу нексия) оказывается важным элементом на пути к запуску её двигателя.

Что представляет собой эта деталь?

Взглянем на стартер. При визуальном осмотре этой детали у Дэу видно, что она выглядит как четырехполюсный четырехщеточный электродвигатель. Процедура замены ремня ГРМ на автомобиле Дэу Нексия с двигателем 1,5 литра 8 клапанов, с подробным описанием, фотографиями и видео. Также он совмещен с планетарным редуктором и электромагнитным двухобмоточным тяговым реле.

Если разобрать стартер Дэу на детали, то он можно выделить следующие составляющие:

Как детали взаимодействуют между собой?

Поворот ключа в замке зажигания машины Дэу (его переход в положение III) будет подавать напряжение от аккумуляторной батареи на тяговое реле. Так как стартер на Ланосе и Нексии находится на Втулки на стартер (Дэу Нексия. Якорь последнего переместит рычаг привода и шестерня муфты войдет в зацепление с зубчатым венцом маховика двигателя.

В этот же момент якорь тягового реле замкнет силовой контакты и в электродвигатель стартера будет подаваться напряжение от аккумуляторной батареи. Как поменять личинку замка зажигания на Дэу Нексия своими руками По тем либо другим причинам, время от времени техника подводит в.

После этого ротор стартера начнет поворачивать через плацентарный редуктор коленчатый вал у двигателя.

На самом деле все вышеописанное происходит в течение 10 секунд. А если температура ниже нуля, то допускается, что стартер будет работать до 15 секунд.

Проблемы в работе

Несмотря на непростое устройство, которое представялет собой стартер Дэу, при небольших поломках его совсем несложно будет вернуть в обратное работоспособное состояние. Не знаете где находится стартер на Nissan Almera? Расскажем и покажем! Подробная инструкция о том, как снять стартер с Ниссан Альмера и заменить. Для этого достаточно знать причину.

Например, если не срабатывает тяговое реле, первоисточников ее возникновения может быть множество. Если при включении стартера DAEWOO NEXIA не вращается якорь и не срабатывает тяговое реле, то, возможно, все дело всего лишь в разряженной аккумуляторной батарейке.

Противотуманные фары на Дэу Нексия n150 – как надо снять и фары на Нексию n150. Как вариант причины может быть замыкание или обрыв сети в реле.

Те же самые причины (совместно с окислением клемм аккумуляторной батареи могут быть и в том случае, если при включении тяговое реле срабатывает, но якорь вращается слишком медленно.

Включился стартер, но не вращается якорь и не работает маховик? Проблему можно решить заменой муфты, привода или маховика (в зависимости от поломки).

Если же кажется, что при включении стартера слышен чрезмерный шум, то возможно, вся причина — в чрезмерном износе подшипников (которые достаточно будет поменять).

Возможно, что повреждены только лишь зубья шестерни привода или маховика (тоже будет достаточно замены). Хотя иногда проблема оказывается совсем незначительной — просто ослаблено крепление стартера (для устранения этого недостатка нужно будет всего лишь подтянуть гайки крепления).

Так что если у вас нет соответствующего опыта, в случае поломки можно смело обращаться в специализированные автомастерские, где быстро и недорого решат подобную проблему.

Замена стартера Daewoo Nexia N100

Описание конструкции

Детали стартера: 1 — привод: 2 — передняя крышка; 3 — втягивающее реле; 4 — электродвигатель; 5 — задняя крышка

На автомобиле установлен стартер Delco Remy с планетарным редуктором и электродвигателем с возбуждением от постоянных магнитов.

Стартер — диагностика неисправностей Если при повороте ключа зажигания в положение III стартер не подает признаков жизни, не всегда в этом вина самого стартера. В данном разделе приведен алгоритм диагностики подобной неисправности.

Для выполнения работы потребуется мультиметр.

Работу выполняем с помощником.

Последовательность выполнения 1. Проверяем, заряжена ли аккумуляторная батарея. При необходимости заряжаем ее. 2. Проверяем соединение проводов с выводами стартера. При необходимости зачищаем контакты и обрабатываем их специальной токопроводящей смазкой. 3. Отсоединяем наконечник провода от управляющего вывода втягивающего реле. 4. Подсоединяем мультиметр в режиме вольтметра к отсоединенному проводу и «массе» автомобиля. 5. Просим помощника повернуть ключ зажигания в положение III. Мультиметр должен показать значение напряжения (около 12 В). Если напряжения нет, проверяем контактную группу выключателя зажигания, а затем электрическую цепь управления втягивающим реле. 6. Проверяем электрическую цепь питания стартера. 7. Снимаем стартер.

Выполняя проверку, не допускайте короткого замыкания наконечника провода, соединенного с положительным выводом аккумуляторной батареи, на корпус стартера.

8. Одним проводом соединяем отрицательный вывод аккумуляторной батареи с корпусом стартера. Второй провод, соединенный с положительным выводом аккумуляторной батареи, подсоединяем к контактному болту 3 втягивающего реле, к которому подсоединен провод стартера. Если якорь стартера начнет вращаться, значит, электромотор стартера исправен. В противном случае неисправен щеточный узел или якорь.

9. Подсоединяем провод, соединенный с положительным выводом аккумуляторной батареи, к контактном> болту 1 втягивающего реле. Используя отвертку или другой подходящий металлический предмет, замыкает между собой вывод 2 и контактный болт 1 втягивающего реле. Если раздался громкий щелчок и якорь стартера начал вращаться, втягивающее реле исправно. Если реле сработало, а двигатель стартера не начал вращаться, скорее всего, произошло подгорание контактов втягивающего реле и их необходимо зачистить, для чего реле необходимо снять. Если реле не сработало, его необходимо заменить.

10. При срабатывании втягивающего реле привод должен сдвинуться по валу стартера. Если этого не произошло, неисправен рычаг привода. Для проверки обгонной муфты привода отверткой вращаем шестерню в разные стороны. При этом в одну сторону шестерня должна вращаться вместе с валом, в другую — отдельно от него (вал остается неподвижным). В противном случае привод необходимо заменить. Для замены привода разбираем стартер.

Стартер — снятие и установка Стартер закреплен двумя болтами с левой стороны блока цилиндров в его задней части. Для выполнения работы потребуется смотровая канава или эстакада.

Снятие 1. Подготавливаем автомобиль к выполнению работы.

2. Ключом на 13 мм отворачиваем гайку крепления провода к силовому выводу втягивающего реле и отсоединяем провод.

3. Ключом на 10 мм отворачиваем гайку крепления провода к управляющему выводу втягивающего реле и отсоединяем провода.

4. Ключом на 13 мм отворачиваем болт нижнего крепления стартера.

5. Ключом на 13 мм отворачиваем гайку крепления наконечника «массового» провода к болту верхнего крепления стартера.

6. Отсоединяем наконечник провода и тем же ключом выворачиваем верхний болт крепления стартера.

7. Снимаем стартер.

Установка Устанавливаем стартер в обратной последовательности.

Не работает стартер на Дэу Нексии

Как ни странно, но на Дэу Нексии, наиболее частой причиной, по которой стартер отказывается запускать двигатель, становиться контактная группа замка зажигания. Кстати, такая же проблема, с контактной группой замка зажигания, была и на наших «восьмёрках» первого года выпуска. Всё дело в том, что поворачивая ключ в замке зажигания в положение запуска стартера, на контакты «30» (+ с АКБ) и «50» («стартер») ложится большая нагрузка, которую почему то не учли разработчики этого устройства.

А это, приводит к их сильному нагреву, под воздействием которого начинает плавиться, в первую очередь, контакт «30», так как через него в этот момент ещё и идёт питание на систему зажигания на контакт «15». В результате выгорания контакта, замок зажигания не может подать напряжение в обмотку тягового реле, а это значит, что его контакты не замкнутся, и напряжение с аккумуляторной батареи не поступит напрямую в обмотку якоря электродвигателя стартера, поэтому он не будет вращаться.

Из этой ситуации есть два выхода, можно купить и установить новую контактную группу замка зажигания. Но учтите, что через некоторое время с ней будет тоже самое, что и с предыдущей контактной группой, выгорят контакты. Поэтому, лучше всего установить разгрузочное реле на контакты «30-15», как это сделали на «восьмёрках» заводчане, после жалоб владельце этих автомобилей. Вам потребуется приобрести реле стартера с колодкой от «восьмёрки» или «десятки», пару проводов по метру длинной и обратиться к автомобильному электрику, который и решит эту проблему раз и навсегда.

Даже исправный стартер отказывается работать при окислении клемм аккумуляторной батареи, а также при её разряде ниже допустимого уровня. Поэтому за клеммами АКБ необходимо следить и во время их зачищать наждачной шкуркой. Кроме этого, иногда ослабевает гайка крепления плюсового провода на самом стартере, такие же проблемы бывают и с массовым проводом, идущим с кузова на двигатель автомобиля, что в обоих случаях приводит к отказу в работе стартера.

Неисправность может коснуться и самого стартера, ведь при его включении изнашиваются графитовые щётки и если хотя бы одна из них уменьшатся в размере до такой величины, что пружина не сможет поджать её к коллектору, то прекратится подача электрического тока в обмотку якоря, и он откажется вращаться. Кроме этого, причиной отказа стартера может стать подгорание контактов тягового реле, так как через них идёт ток большой нагрузки.

Не крутит стартер, а рэле щелкает

С буксира попробуйте завести.

Целый день копался в машине на морозе. Все перетряс (свечи, вв-провода, крышку трамблера). Подтянул массу на стартере. Все равно стартер как-то вяло крутит. На двух полностью заряженных аккумуляторах пробовал – никакого результата. И молоточком стучал по стартеру. Перепробовал все советы с форума. И так прошел весь день. Замерз как собака. Уже не знаю на что думать, чувствую, что электрика хорошего надо. И вот пробую снова завести и, что же вы думаете, заводится. Стартер стал крутить бодро и сразу же схватывает. Правда как-то обороты плохо держит. Отпускаю сцепление и глохнет сразу же. Так было раза 3. На четвертый решил подольше погреть двигатель, все-таки почти 4 дня стояла на морозе, пусть и небольшом. Прогрелась и все замечательно держит обороты. Легко заводится. Только радость от победы портит тот факт, что так и не понял, в чем проблема. Как-то сама неожиданно сломалась, и так же неожиданно заработала.

Зажигание 8 и 16 клапанов — в чем разница

Система зажигания Дэу Нексия развивалась по мере совершенствования двигателя. Фактически, “низ” мотора оставался неизменным — коленвал, блок цилиндров, кривошипно-шатунный механизм и цилиндро-поршневая группа. Изменилась только головка блока цилиндров, в ней появилось два распредвала. 8-клапанный мотор имел бесконтактную систему зажигания с трамблёром-распределителем, коммутатором и катушкой зажигания. Угол опережения зажигания регулировался поворотом трамблёра в одну или в другую сторону.

В конструкции нет трамблёра, ток высокого напряжения вырабатывается двумя катушками и распределяется двухканальным коммутатором, который в свою очередь управляется электронным блоком управления двигателем. Синхронизация момента зажигания и момента впрыска происходит благодаря точной установке коленвала и распредвалов по меткам. Угол опережения зажигания выставляется ЭБУ по данным датчиков.

Выставляем момент зажигания на Нексии с 8-клапанным мотором

Выставить зажигание на восьмиклапаннике достаточно просто. Можно даже обойтись без стробоскопа, используя только штатный инструмент. Порядок работы такой:

  1. Устанавливаем автомобиль на ровной площадке, ставим противооткаты под задние колеса.
  2. Домкратом приподнимаем передок и включаем 4 передачу.
  3. Открываем капот и ищем метку на шкиве коленвала и на кожухе ремня привода ГРМ.

Совмещаем метки на шкиве и на кожухе ремня ГРМ.

Снимаем крышку трамблера и бегунок.

Ослабив ключом на 13 болт крепления трамблера, совмещаем выступы магнитного ротора с выступами статора.
