Снятие и замена тормозного барабана на Рено Дастер своими руками

Пошаговая инструкция для полноприводных авто

Замена накладок производится комплектом, запрещается использовать элементы с разной толщиной фрикционного слоя. При неравномерном износе наблюдается уход машины в сторону при торможении.

Перед тем, как поменять колодки, проверяется количество жидкости в бачке. Уровень доводится до отметки Max (например, при помощи резиновой спринцовки или медицинского шприца). При монтаже новых накладок излишки жидкости могут вытечь в моторный отсек.

Алгоритм действий при замене колодок:

1. Установить автомобиль на ровную площадку и заглушить двигатель.
2. Зафиксировать машину противооткатными упорами и отпустить вниз рычаг парковочного тормоза.
3. Поднять кузов домкратом и установить под порог стальную страховочную стойку.
4. Отвернуть болты и снять колесо со ступицы.
5. Сдвинуть колодки к центру при помощи отвертки с плоским жалом, которая просовывается внутрь барабана через каналы для болтов колесного диска. В устройство механизма автоматической корректировки зазора входит распорная вставка с храповым колесом. Жало отвертки перемещается снизу вверх, уменьшая длину планки и отводя накладки от рабочей поверхности тормозного механизма. Работа регулировочного узла показана в видео, снятом владельцами машины Renault Duster.
6. При помощи головки Torx 40 открутить 2 винта, расположенных на фронтальной части барабана.
7. После того, как болты откручены, необходимо потянуть на себя металлический кожух. Если снятие детали затруднительно, то необходимо дополнительно свести колодки. После демонтажа крышки категорически запрещается нажимать на педаль тормоза, поскольку происходит выдавливание поршней из тормозного цилиндра.
8. Отстегнуть жалом отвертки или губками плоскогубцев кончик верхней пружины от металлического каркаса передней колодки.
9. Вынуть противоположный крючок пружины из отверстия в задней накладке.
10. Демонтировать по аналогии нижнюю пружину.
11. Снять дополнительный эластичный элемент, поддерживающий зазор между фрикционной накладкой и рабочей поверхностью барабана.
12. Утопить и провернуть плоскогубцами штампованную шайбу, удерживающую накладку на опорной штанге.
13. Вытащить стержень с противоположной стороны барабанного механизма.
14. Снять по аналогичной методике фиксатор передней накладки.
15. Сдвинуть от щита заднюю колодку, что позволит демонтировать наконечник троса, идущего к рычагу ручного тормоза.
16. Удалить колодку и пружину, установленную на металлическом наконечнике троса.
17. Удалить переднюю колодку, которая снимается вместе с дистанционной пластиной и механизмом регулировки.

Сборка механизма

Пружины и регулятор положения очищаются от слоя пыли, поврежденные детали необходимо заменить на элементы из состава ремонтного комплекта. Промытый винтовой механизм и храповик покрываются слоем смазки, устойчивой к воздействию высокой температуры. При обратной сборке планки следует учитывать разнонаправленную резьбу в левом и правом отверстиях. Регулятор крепится на передней накладке, которая крепится опорным стержнем. Задняя колодка фиксируется на тросе, а затем ставится фиксатор и регулировочные пружины.

С поверхности кожуха стальной щеткой удаляется слой пыли (от износа накладок и металлической поверхности), если высота бортика превышает 2-3 мм, то рекомендуется заменить деталь. После сборки узла производится корректировка положения колодок.

Для настройки необходимо нажать на педаль тормоза, а затем 4-5 раз поднять рычаг парковочного тормоза до упора (с нажатой кнопкой храповика). При каждом подъеме срабатывает храповик, который отводит колодки к рабочей поверхности.

Корректность настройки проверяется по количеству щелчков, нормой считается проворачивание колеса на 7-8 зубьев. Регулировка прекращается после прекращения щелчков в механизмах. Затем проверяется уровень рабочей жидкости в бачке, при снижении объема производится доливка.

Цена работы на сто

Примерная стоимость услуг, предлагаемых автосервисами по ремонту — от 600 рублей. Правильная замена износившихся деталей способствует более длительной эксплуатации. Обратный эффект наблюдается при некачественном, ненадлежащем отношении к работе. В таком случае выйдут из строя не только колодки, но и вероятнее всего повредится сам барабан, что повлечёт за собой существенные денежные затраты и более сложный ремонт. Чтобы определить износ, производители часто устанавливают устройства, которые определяют состояние элементов системы. При использовании электронных приспособлений используется индикатор на панели приборов. Механические устройства начинают при эксплуатации тормозной системы воспроизводить характерные звуки, служащие сигналом о необходимости диагностики. Замена необходима сразу на обоих колесах, для равномерного торможения автомобиля. Иначе водитель может не справиться с управлением, это приводит к серьёзным непоправимым последствиям. Установка новых задних колодок на дастере может быть необходима при следующих неисправностях:

• недостаточная или неравномерная тормозная сила;
• прихватывание тормозов после прекращения воздействия на педаль;
• чрезмерный ход педали тормоза;
• недостаточная интенсивность работы стояночного тормоза.

Задние тормозные колодки Renault Duster

Конструктивные особенности барабанов у полноприводных и переднеприводных Рено Дастер определяют различия задних накладок для разных модификаций автомобилей. Размер барабана составляет 228 на 40 мм, минимально допустимая толщина задних колодок Дастер (накладки с основанием) составляет 3,5 мм, а нормальная толщина – 4,9 мм.

Оригинал: Duster – 7701210109

Артикул оригинальных колодок для Duster – 7701210109 (2х4) и 440607493R (4х4), выпускаются они под брендом Ferodo. Но для замены изношенных деталей можно использовать и аналоги. Перечислим их для двух вариантов: 2х4 – 4х4.

Бренд // Артикул // Цена (руб.):

• REMSA 3.7 // 423700 – 415200 //813 – 810.
• LPR 3.4 // 9890 – 1131 // 1 208 – 1 773.
• MEYLE 4.2 // 16145330016 – 16145330012 // 1 206 – 1 250.
• TRW 3.5 // GS-8780 – GS-8455 // 1 250 – 1 250.
• NIBK 3.6 // FN-43551 – ABS-8455 // 1 400 – 1 200.
• BREMBO 3.5 // S-68546 – S-68525 // 1 641 – 1 300.
• ATE 3.9 // 3013704962 – 986487774 // 2 650 – 2 063.
• GIRLING 4.1 // 5187809 – 5184554 // 1 827 – 2 123.
• HELLA_PAGID 3.5 // 8-DB-355000301 – 986487774 // 2 235 – 2 100.

BREMBO 3.5 // S-68546

Как поменять трос ручника

Каждый узел и комплектующая имеет свой собственный ресурс эксплуатации, после которого требуется установка новой запчасти. Аналогичная ситуация и с деталями, входящими в систему ручного тормоза, в частности трос ручного тормоза. Ниже расписано подробно, каким образом можно отремонтировать стояночный тормоз на седане Рено Логан, если он не поддается регулировке. Но следует помнить, что колодки задних колес начинают разжиматься под действием 2-х тросиков. Причем у каждой свой отдельный привод. Замена троса ручника:

1. Сначала производится ослабление тросов откручиванием регулировочной гайки, как указано ранее, в начале данной публикации.
2. Затем автомобиль устанавливается на домкрат, чтобы была возможность окрутить задние колеса и провести демонтаж тормозных барабанов.
3. С каждого колеса производится снятие задних тормозных колодок, предварительно отщелкнув фиксирующие пружины, которые стягивают колодки.
4. После на рычаге приводящем колодки в действие снимается окончание тросика. Произвести данную процедуру можно лишь предварительно отжав пружину, используя пассатижи.
5. Когда вышеуказанные операции выполнены пассатижами сжимается крепежный элемент защитного каркаса и снимается трос с отверстия в щите тормозного узла.
6. Оболочки защиты правого и левого тросиков дополнительно удерживаются специальными крепежными элементами, размещенными на рычажке балки – отожмите их.
7. После, чуть подтянув приводные троса в салон автомобиля Renault Logan, необходимо вывести их концы из отверстий уравнителя.
8. Теперь операции выполните под днищем машины Рено Логан и протяните тросики через каналы в основании кузова.

Процедура извлечения дефектных тросов стояночной тормозной системы закончена. Чтобы поставить новые тросики следует использовать данный алгоритм, но в обратной последовательности. Аналогичные действия выполняют когда требуется замена тросика ручника как специалисты автосервиса, так и при самостоятельном подходе. Кроме этого, может понадобиться установка нового троса спереди ручника, но это касается уже починки механизма рычага и это отдельная история, и покупать нужно запчасти оригинальные, у каждой из них имеется свой артикул.

Как снять тормозной барабан рено дастер

Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса.

Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Тормозные механизмы задних колес перед­неприводных и полноприводных автомобилей Renault Duster имеют принципиально одина­ковую конструкцию.

Разница в расположении стяжных пружин и разжимного рычага приво­да стояночного тормоза.

Колодки тормозных механизмов всех автомобилей заменяют одинаковыми приемами, описанными на при­мере переднеприводного автомобиля.

Одна­ко для облегчения работы на полноприводном автомобиле можно предварительно снять стяжные пружины, так как они расположены на наружных сторонах колодок.

Работу проводим на ровной площадке.

Замену колодок показываем на левом заднем колесе.

Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.

Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Для того чтобы снять барабан, колодки нужно свести.

Для этого шлицевой отверткой через резьбовое отверстие в ступице (барабане — на автомобиле 4х2) вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая длину распорной планки.

Для наглядности показываем со снятым барабаном. Храповую гайку на левом и правом колесах вращаем за зубцы снизу вверх.

На автомобиле 4х4

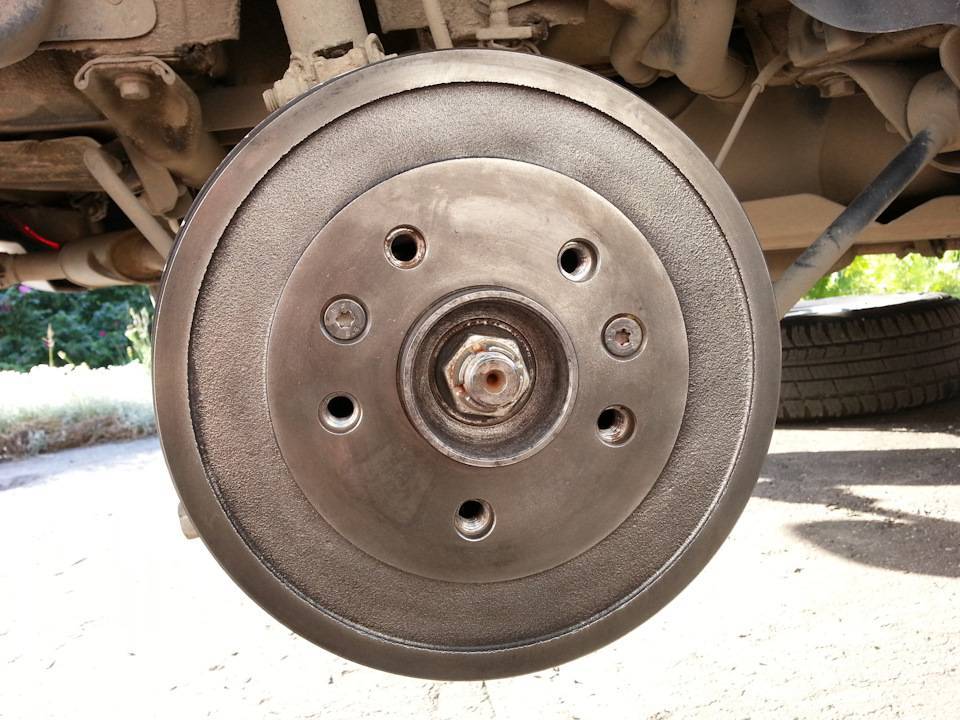

Ключом Torx t-40 откручиваем два винта крепления тормозного барабана к ступице

Снимаем тормозной барабан

Не нажимайте педаль тормоза со снятым барабаном, поршни рабочего цилиндра могут выйти полностью.

Поддеваем отверткой и выводим из зацепления с колодкой крючок верхней стяжной пружины

Также снимаем нижнюю стяжную пружину

Снимаем пружину регулятора зазоров

Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.

Также снимаем опорную стойку передней колодки

Отводим от тормозного щита заднюю тормозную колодку

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки

Снимаем колодку и пружину наконечника троса

Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их.

Проверяем техническое состояние деталей и очищаем их.

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и нанеся на резьбу тонкий слой пластичной смазки.

Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — правая).

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок.

Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — левая).

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз.

Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем рычаг стояночного тормоза (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал).

При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами.

Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

На автомобиле 4х2

Поддеваем отверткой защитный колпак

Снимаем защитный колпак подшипника ступицы

Головкой на 36 откручиваем гайку подшипника ступицы

Снимаем тормозной барабан в сборе с подшипником

Дальнейшие операции по замене колодок одинаковы с операциями на автомобиле 4х4

После установки тормозного барабана гайку подшипника ступицы затягиваем моментом 175 Нм

Нужно устанавливать новую гайку, но если ее нет, то можно использовать старую гайку.

Раздвигаем губки тисков на 10-15 мм, кладем на них ступичную гайку под углом так, чтобы она одновременно упиралась и гранью и основанием.

Осторожно наносим удары по наружной фаске гайки молотком, сминая ее

Рено Дастер замена колодок тормозных передних 1.6 и 4х4

Данный контент раскрывает вопросы, которые связаны с заменой тормозных колодок на передних колесах 4х4 двухлитрового Рено Дастер, не прибегая к услугам СТО. При этом, эти части тормозной системы на автомобилях с двигателями 1,6 л и 1,5dCi различны. Поэтому на них устанавливаются и разные тормозные колодки. Но, технология замены на трех моделях Рено практически идентична.

• Видеоролик показывает детальный порядок смены колодок на передних колесах Рено
• О замене тормозных колодок: самостоятельное снятие и установка задних колодок на Дастере.
• Для переустановки необходимо воспользоваться таким инструментом

• Новый комплект ;
• Отвертка с прямым шлицем;
• Ключ-шестигранник №7;
• Пассатижи

Перед сменой в Renault Duster, неважно передние или задние они, необходимо проверить уровень тормозной жидкости в тормозном резервуаре. Если он полностью заполнен, то следует шприцом убрать излишки, чтобы при замене она не выливалась из бачка

По завершении процесса нужно восстановить объем жидкости до нормы.

После снятия колеса сначала необходимо перевести подальше от колодки поршень. Отвёртку вставляем в паз тормозного узла, расположенный между корпусом и колодочкой. При этом тормозной поршень должен быть отодвинут как можно дальше.

Следующий шагом будет снятие двух пластиковых колпаков с нижнего и верхнего болтов, которыми фиксируется тормозной узел.

В любой последовательности выкручиваем с помощью шестигранника эти болты.

Завершающей операцией является извлечение скобы или пружины фиксирующего механизма

Для этого используем либо пассатижи, либо отвертку.

После, осторожно вытягиваем узел из диска, помня, что к нему подсоединён шланг тормозной системы. В этом случае, внешняя извлекается вместе с суппортом, в то время как, внутренняя колодка будет находится на диске.

С помощью щетки с металлической щетиной очищаются участки установки тормозных колодок от загрязнения и пыли.
Внешняя тормозная колодка устанавливается на диск, а вторая закладывается в тормозной узел

При этом, внутренняя ее часть прикрывается.

Суппорт крепится на диске, и процесс сборки выполняется в обратном последовательности.

Когда менять

Порядок замены деталей определяется техническим регламентом, который разрабатывается в отношении каждого автомобиля. При этом сроки проведения работ зависят также от стиля вождения.

При частом и активном торможении замена задних тормозных колодок на Рено Дастер производится раньше установленного срока. Кроме того, на продолжительность эксплуатации также влияет наличие системы ESP.

В среднем устанавливать новые компоненты на Дастер необходимо каждые 30-60 тысяч километров пробега

Однако до достижения указанного показателя рекомендуется обращать внимание на посторонние звуки. Если при торможении Дастер скрипит, то, вероятнее всего, причина шума обусловлена износом элементов. О необходимости замены этих деталей также свидетельствуют следующие явления:

О необходимости замены этих деталей также свидетельствуют следующие явления:

• Резкое снижение уровня тормозной жидкости при условии отсутствия протечек.
• Резкое или слабое блокирование колес при нажатии на педаль тормоза.
• На узлах тормозной системы помимо пыли присутствует металлическая стружка.

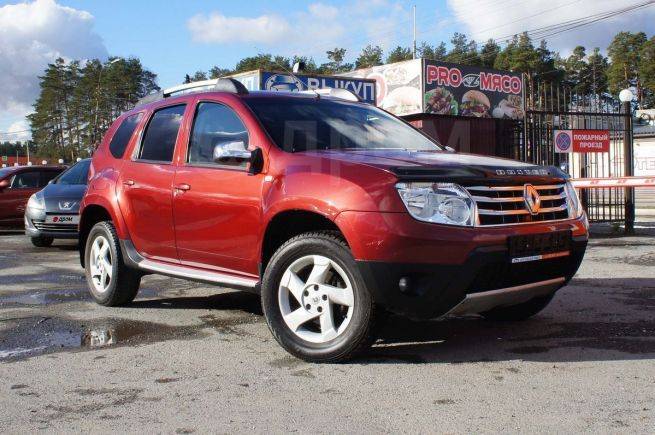

Renault Duster, 2013

Renault Duster, 2013

Комментарии 31

Барабаны зло. Нет барабанов нет проблем. Избавился от них 3 года назад. Удачи Вам !

Полезно и просто!Не зря у нас рабочий всегда с молотом изображен…Пожалуй пора подписку на канал сделать-есть у этого человека полезные видео по ремонту дастера…

…на Волге там в барабане были отверстия с резьбой… вкручиваешь попеременно 3 болта они упираются в ступицу и барабан слазит… Всему этих французов учить нужно… А вообще в отверстия колёсных болтов заложить вату смоченную уксусной эссенцией на часок только так всё раьединяет и проникает :)))) без кувалдометра

С кувалдой быстрее.

Я дубасил резиновой кувалдой. Барабаны чугунные и очень дорогие, не хотелось на них «попасть»! Теперь каждую сезонную переобувку колес -снимаю руками эти барабаны, смазываю ступицу шрусовой смазкой, что бы больше не прикипели и развожу колодки в ручную))

1) вы разводили колодки через храповый механизм(там же пишут в мануле нужно сделать так)?2) а если и кувалда не помощет какие сьемники есть. Тоже бил бил жалко дальше еще расколется

Вот тоже вопрос у меня такой же. То-ли тросики ослаблять в салоне, то-ли «храповичек» крутить ?

1) вы разводили колодки через храповый механизм(там же пишут в мануле нужно сделать так)?2) а если и кувалда не помощет какие сьемники есть. Тоже бил бил жалко дальше еще расколется

Как можно развести механизм, без снятия барабана?

см. фото выше вашего комментария это я имел ввиду. Ток в мануле делается это с барабаном через отверстие (на фото) . А уже после разведения снимается барабан. Вот у нас с товарищем и вопрос Stalevar63

Понятно, я трос ослабил, дальше все видели.

тоесть из салона а уже потом кувалдой?

Да, вот ту гайку, что на фото ниже я прицепил. Мне кажется, надо сначала по-пробовать «храповичек» покрутить (снизу вверх), а если не поможет — тогда снять накладку и отпустить гайку тросиков.

ок так и сделаем

Да, вот ту гайку, что на фото ниже я прицепил. Мне кажется, надо сначала по-пробовать «храповичек» покрутить (снизу вверх), а если не поможет — тогда снять накладку и отпустить гайку тросиков.

У ОД при гарантийной замене задних тормозных цилиндров так и делали. Только я сначала не понял чего мастер там в отверстии отверткой ковырял.

oleg1971vorkuta

Как можно развести механизм, без снятия барабана?

Твою ж мать… А не пробовал кувалдой бить через проставку деревянную хотя бы? Понял бы такой способ сьема для левого клиента, там бабло и пофиг, но себе…

Спрошу без злобы. Автор ездит на машине или только «улучшает» и ремонтирует?

Николай, Олег активно эксплуатирует свой Дастер. Он далеко не новый уже, как и большинство «дорестайлов» и требует периодических ремонтов и профилактик. И делиться тем, как сам сделал. Не вижу ничего «неправильного». А барабаны всем рекомендую в первый год скинуть, почистить посадочное, смазать. Тогда всегда «от руки» будут сниматься. И не понадобиться так их срывать. В сервисе, кстати, тоже так же снимают. Говорят : будем стучать.

Спрошу без злобы. Автор ездит на машине или только «улучшает» и ремонтирует?

Ага, просто стоит .

Бывает, что при снятии барабанов колодка сползает с поршня цилиндра и протыкает насквозь защитный пыльник у цилиндра.А еще у меня такое было, что с левой стороны передняя колодка спрыгнула с поршня, порвала пыльник, а задняя колодка надавила на поршень и с другой стороны побежала тормознуха.

Замена тормозного диска Renault Duster

Для замены передних тормозных дисков Renault Duster необходимо выполнить следующие процедуры:

• Снимаются декоративно-защитные пластиковые колпаки, откручиваются болты и снимается колесо;
• Руль поворачивается до предела, в ту сторону, с которой будет выполняться замена диска;
• Демонтируется тормозные колодки. В случае замены диска они в обязательном порядке также подлежат замене. Не допускается использование старых тормозных колодок на новых дисках;
• С диска снимается суппорт и подвешивается к передней подвеске, как правило, к пружине, при помощи проволоки или обычной верёвки. Это предотвратит излишнее натяжение тормозного шланга;
• Отсоединяются болты, крепящие направляющую для колодок к поворотному кулаку. Они имеют 18 размер головки;
• Направляющие для колодок снимаются, после чего механик получает доступ к болтам, прикрепляющим диск к ступице. Как правило, их необходимо предварительно очистить металлической щёткой от коррозии и грязи;
• Для того, чтобы открутить два винта, крепящих тормозной диск к ступице, необходим специальный ключ Torx Т-40. Для того чтобы облегчить демонтажные работы и предотвратить прокручивание ступицы в одно из монтажных отверстий для колеса вкручивается болт, после чего ступицу можно зафиксировать, заклинив ее монтировкой, установленной между болтом и буртиком;
• После откручивания болтов диск можно снять. При этом, не следует применять чрезмерных усилий или пользоваться металлическими предметами как рычагом;
• Перед установкой нового диска к поверхности ступицы, которая непосредственно контактирует с ним необходимо тщательно очистить от любых загрязнений и очаговой ржавчины.

Снятие задних тормозных барабанов показано на видео:

Как Снять Задний Барабан На Рено Дастер

Тормозные колодки на Renault Duster меняются при значительном износе. Поэтому для задних тормозных колодок Renault Duster толщина должна быть более 2,4 мм. Задние тормоза в Renault Dastre. барабанные, благодаря этой конструктивной особенности задние тормозные колодки имеют полукруглую форму вдоль профиля барабана. Тормозные барабаны отталкивают привод автомобиля, поэтому тормозные колодки, используемые для привода 44 и 2.74, также различаются. Операции по снятию и замене тормозных колодок заднего колеса для Renault Duster 44 и 2.44 аналогичны, за исключением удаления тормозных барабанов, которые, как мы уже говорили, различны.

Тормозные колодки заменяются комплектами с обеих сторон, чтобы предотвратить неравномерное «захватывание» барабанов и предотвратить вероятность появления автомобиля во время торможения.

Каталожный номер уникальных задних тормозных колодок для колес Renault Duster и их стоимость

Да, для полноприводной версии Renault Dastre (4×4) тормозные колодки имеют каталожный номер. 440607493R. Для версии Renault Dastre 2×4 тормозные колодки доступны под номером детали 7701210109. Цена на тормозные колодки задних колес, независимо от типа привода, составляет около 170 долларов США. В дополнение к самим колодкам, если их прохождение изменяется, вам также понадобится ремонтный комплект пружинного тормоза, который позволяет отслеживать (программное обеспечение). Ясно, что пружины, используемые в задних тормозах, имеют примерно такой же срок службы, что и колодки. Основными дефектами пружин являются коррозия металла и, как следствие, потеря их упругости. Для версии с передним приводом (2×4) комплект для ремонта пружин имеет каталожный номер 7701205518.

Операция замены тормозной колодки заднего колеса Renault Duster (44)

Проверьте уровень тормозной воды в бачке под ним. Если требуется прохождение более качественной тормозной воды, ее часть следует откачать с помощью резиновой колбы или шприца, чтобы избежать переполнения задних тормозных поршней. Затем мы вешаем машину и снимаем колесо с машины. Затем опустите рычаг стояночного тормоза, чтобы уменьшить задние тормозные колодки. Мы также дополнительно уменьшаем наложения, применяя конструкционную длину прокладки. Длина изменяется поворотом храповой гайки. Его вращение происходит через отверстие в барабане.

Renault Duster: ручники, колодки, барабаны.

. На фото для наглядности показана регулировка без тормозного барабана. Чтобы уменьшить структурную длину пластины, поверните гайку с храповым механизмом, как показано на фотографии.

С помощью ключа Torx T-40 открутите два винта, которые крепят тормозной барабан к ступице.

Снять тормоз барабан с машины.

После снятия тормозного барабана вы не сможете нажать педаль тормоза, поскольку поршни тормозного цилиндра обязательно выйдут из своего нормального положения, а гидравлическая тормозная система будет опущена. С помощью отвертки снимите крюк верхней натяжной пружины с сетки с блоком и снимите его.

Далее аналогичным образом снимаем нижнюю пружину с тормозов задних колес Renault Duster.

Снимите пружину, отрегулировав зазоры между проставкой и тормозными колодками.

Верните тормозную колодку на основании пружинной шайбы.

Снимите шток, пружину и шайбу. Также снимите пружину с 2-й тормозной колодки.

Снять заднюю тормозную колодку.

. не забудьте отсоединить рычаг тормозной колодки от тормозного троса.

Затем снимите переднюю тормозную колодку.

Перед заменой тормозных колодок заднего колеса мы визуально проверяем техническое состояние всех деталей, заменяем их при необходимости, а также очищаем от грязи.

Задние тормозные колодки для Renault Duster 3.54

Что еще предстоит сделать нашему клиенту, операции аналогичны, за исключением снятия тормозного барабана. тормоза барабан в транспортном средстве с 3.54 приводом это удалено. Ступичная гайка откручена; При этом колесо должно быть заблокировано от поворота, поднят ручной тормоз и установлена ​​машина на колесе.

Затем затянуть барабан, в сочетании с подшипником.

Выбираем колодки правильно

Старые задние тормозные колодки

Для разных версий привода на Дастере, требуются абсолютно разные запчасти. Так, колодки — оригинал на Дастер со всеми ведущими колесами имеет номер 440607493 R, а для версии с передним приводом: 7701210109. В каждом случае стоимость таких наборов будет колебаться в пределах 3000 рублей.

Замена задних тормозных колодок шкода октавия тур

Также, при замене колодок, менять следует и стягивающие пружины, входящих в состав задних тормозов. Всё дело в том, что из-за регулярного воздействия влаги, эти элементы конструкции часто подвергаются сильной коррозии, от этого их срок службы редко составляет больше чем срок эксплуатации самих колодок. Каталожный код такого ремкомплекта – 7701205518.

На автомобиле 4×4

Далее вывешиваем автомобиль и снимаем колесо с машины. Далее опускаем рычаг ручного тормоза, чтобы свести задние тормозные колодки.

Также дополнительно сводим колодки, за счет изменения строительной длины распорной пластины. Изменение длины производится посредством вращения храповой гайки.

Ее вращение производится через отверстие в барабане … …на фото, для наглядности, показана регулировка без тормозного барабана. Приведите в исходное состояние регулятор зазоров см.

Сведите тормозные колодки двумя монтажными лопатками.

Установите барабан в порядке, обратном снятию. Гайку ступицы окончательно затяните моментом Нм. Отрегулируйте зазор между тормозными колодками и барабаном, нажав раз на педаль тормоза, При каждом нажатии должен быть слышен щелчок регулятора.

Замена задних колодок Рено Дастер инструкция с фото

Замена задних колодок Рено Дастер на кроссовере в передним 4х2 и полным приводом 4х4 имеет ряд отличий. Но сама конструкция задних тормозов довольно схожа. Это барабанный тормозной механизм. Правда у модификации 4х2 барабан крепится с помощью ступичной гайки, а у версии 4х4 барабан прикручен звездочкой Torx-T40. Но обо всем подробнее.

Снятие тормозного барабана на Рено Дастер 4х4

Естественно заменять колодки нужно только комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен. Снимаем заднее колесо и надежно фиксируем автомобиль. Для того чтобы снять барабан, колодки нужно свести вместе.

Для этого шлицевой отверткой через резьбовое отверстие, в которое вворачивается болт крепления колеса, вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая тем самым длину распорной планки.

• Для наглядности операция показана со снятым барабаном Рено Дастер.
• Храповую гайку на левом и на правом колесах вращаем за зубцы снизу вверх.

Затем ключом Torx-T40 отворачиваем два винта крепления тормозного барабана к ступице. Снимаем тормозной барабан.

Снятие тормозного барабана на Рено Дастер 4х2

Переднеприводный кроссовер имеет тот же тормозной механизм, но другую конструкцию ступицы. Здесь ступица и тормозной барабан единое целое. На переднеприводном Renault Duster ступичный подшипник запрессован именно в барабан. Сводим колодки так же, как и на полноприводном Дастере с помощью отвертки, вращая через отверстие куда вставляется болт колеса.

Поддеваем отверткой защитный колпак подшипника ступицы. Снимаем колпак. Головкой «на 36» отворачиваем гайку подшипника ступицы. Снимаем тормозной барабан в сборе с подшипником. При установки барабана на место гайку подшипника ступицы затягиваем моментом 175 Нм. Желательно устанавливать новую самоконтрящуюся гайку.

Далее можно приступать к процессу замены колодок. При этом ни в коем случае не стоит нажимать на педаль тормоза пока барабан снят.

Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины. Снимаем пружину. Аналогично снимаем нижнюю стяжную пружину.

Поддеваем отверткой и снимаем пружину регулятора зазоров. Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма. Аналогично снимаем опорную стойку передней колодки.

Отводим от тормозного щита заднюю тормозную колодку. Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки.

Снимаем колодку и пружину наконечника троса. Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их, предварительно отсоединив пружину.

Сборку задних тормозов Рено Дастер производим в обратной последовательности. После этого предстоит еще и отрегулировать тормоз.

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем стояночный тормоз (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал).

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.
