Как снять задний тормозной барабан Рено Логан: видео, фото съёмника

Замена передних тормозных колодок на автомобиле Рено Логан

Срок службы передних тормозных колодок на автомобиле Рено Логан первого поколения – в пределах 60.000 км пробега. Он может варьироваться в большую или меньшую сторону в зависимости условий эксплуатации автомобиля, манеры езды, качества установленных тормозных колодок. Периодичность проверки их состояния раз в 30.000 км пробега.

Тормозные колодки придется менять в случае их износа (общая толщина накладки и колодки менее 6 мм — см. фото выше), отслоения накладки от колодки, неравномерном износе, замасливании. Замене тормозного диска.

Передние тормозные колодки на автомобилях Рено Логан заменяются сразу в обоих тормозных механизмах передних колес, то есть две пары (для предотвращения возникновения заноза).

Необходимые инструменты, приспособления, запчасти

— Рожковый ключ на «17»

— Накидной ключ или головка на «13»

— Толстая шлицевая отвертка или небольшая монтажка

— Два комплекта новых передних тормозных колодок

Подготовительные работы

— При наличии повышенного уровня тормозной жидкости в бачке на главном тормозном цилиндре, откачиваем ее излишек при помощи шприца или груши, во избежание ее перелива после установки новых колодок и сильном утапливании поршней в тормозные цилиндры суппортов

— Поддомкрачиваем автомобиль и снимаем одно из передних колес

— Очищаем тормозной механизм переднего колеса от грязи

Порядок замены передних тормозных колодок на автомобиле Рено Логан первого поколения

Отворачиваем нижний болт направляющего пальца

Используем рожковый ключ на «17» для удержания направляющего пальца и накидной ключ на «13» для отворачивания болта.

Поднимаем плавающую скобу суппорта вверх

Если поднять скобу затруднительно, нужно подвигать ее вправо-влево и повторить попытку. Можно поддеть отверткой под суппорт и поднять скобу используя ее как рычаг.

Извлекаем переднюю тормозную колодку из направляющей

Заднюю тормозную колодку оставляем в направляющей чтобы опираясь на нее можно было утопить поршень во внутрь цилиндра.

Утапливаем поршень тормозного цилиндрика в его корпус

Для этого опускаем плавающую скобу обратно вниз, и, используя большую шлицевую отвертку (монтажку) как рычаг (вставив ее между тормозным диском и суппортом) сдвигая его наружу, утапливаем поршень.

Извлекаем вторую тормозную колодку

Поднимаем скобу вверх и извлекаем тормозную колодку.

Очищаем направляющие передних тормозных колодок от грязи

Снимаем две пружинные скобы накладок и очищаем их и посадочные поверхности направляющей под тормозные колодки. Скобы устанавливаем обратно.

Вставляем новые тормозные колодки

При утопленном поршне суппорта колодки должны стать без затруднений.

Опускаем плавающую скобу и закрепляем ее болтом

Перед установкой желательно нанести на болт немного фиксатора резьбы для предотвращения самопроизвольного его отворачивания. Момент затяжки болта 3,4 кгс.м.

Аналогично производим замену передних тормозных колодок на другом колесе.

После замены передних тормозных колодок следует несколько раз нажать на педаль тормоза для установки зазоров между колодками и дисками.

Примечания и дополнения

— Перед установкой новых тормозных колодок следует провести ревизию состояния направляющих пальцев, их пыльников и пыльников тормозных цилиндров (см. фото выше). Палец извлекаем из направляющей, очищаем от загрязнений. Смазываем небольшим количеством пластичной смазки (литол, смазка шрусов и т.п.) и вставляем обратно. Поврежденные или изношенные пыльники пальцев и цилиндра следует заменить.

— Период притирки новых тормозных колодок к тормозному диску 100-200 км пробега

Необходимо соблюдать осторожность в этот период, так как тормозной путь автомобиля увеличивается. Так же необходимо избегать резкого торможения, так как можно «поджечь» новые накладки колодок и ни о каком эффективном торможении с такими колодками в дальнейшем не может быть и речи

Еще статьи по тормозной системе автомобилей Рено Логан первого поколения

Схема подключения стоп-сигналов в задних фонарях и дополнительного стоп-сигнала автомобиля Рено Логан первого поколения Скрипят передние тормозные колодки, причины Замена тормозных дисков Рено Логан Как снять суппорт Рено Логан 1,4 Загорелась лампа неисправности тормозной системы автомобиля Рено Логан Регулировка ручника на Рено Логан

Сравнительный тест-ремонт

— Замена передних тормозных колодок на автомобиле ВАЗ 2108 (2109, 21099)

Тормозная система Renault Logan 2

Основные данные для контроля, регулировки и обслуживания
Двигатель	1,6 8V (К7М)	1,6 16V (К4М)
Тип тормозной жидкости	DOT-4
Передний тормозной диск
номинальная толщина,мм	12	22
минимально допустимая толщина, мм	10,6	19,8
максимально допустимое биение, мм	0.07	0.07
Минимально допустимая толщина фрикционной накладки передней тормозной колодки, мм	1.5
Тормозной барабан:
номинальный диаметр, мм	203,2
максимально допустимый диаметр, мм	204,45
Минимально допустимая толщина фрикционной накладки задней тормозной колодки, мм	1.5
Номинальное количество щелчков рычага стояночного тормоза	5-7

Моменты затяжки резьбовых соединений
Болт крепления колеса	105
Болт крепления суппорта к направляющему пальцу	34
Болт крепления скобы суппорта переднего тормозного механизма	105
Винт крепления тормозного диска	14
Наконечник переднего тормозного шланга	17
Гайка крепления тормозного барабана (гайка задней ступицы)	175
Болты крепления рабочего цилиндра заднего барабанного тормозного механизма	14
Гайка крепления главного тормозного цилиндра	21
Гайка крепления вакуумного усилителя	21
Штуцер тормозной трубки	14
Прокачной штуцер	6
Гайка крепления рыча(а привода стояночного тормоза	21

Автомобиль оборудован двумя тормозными системами — рабочей и стояночной. Рабочая тормозная система предназначена для снижения скорости движения автомобиля вплоть до полной остановки и кратковременного удержания автомобиля в неподвижном состоянии.

Стояночная тормозная система предназначена для предотвращения самопроизвольного движения автомобиля во время стоянки.

Рабочая тормозная система — двухконтурная с гидравлическим приводом, состоит из главного тормозного цилиндра с вакуумным усилителем, четырех тормозных механизмов, тормозных трубопроводов и шлангов. Один контур включает в себя тормозные механизмы правого заднего и левого переднего колес, второй — левого заднего и правого переднего (диагональное разделение). При выходе из строя одного из контуров, второй контур, хоть и с меньшей эффективностью, обеспечит остановку автомобиля. Замена тормозной жидкости см. Замена главного тормозного цилиндра см.

Автомобиль оборудован антиблокировочной системой тормозов (ABS), предотвращающей блокировку колес при резком торможении и торможении на скользком покрытии. В системе ABS применяются четыре датчика скорости вращения колес. Задающие кольца датчиков скорости вращения передних колес выполнены заодно с подшипниками ступиц, задних колес установлены на тормозных барабанах. Исполнительный элемент ABS — гидроблок, который установлен в гидроприводе рабочей тормозной системы между главным и рабочими тормозными цилиндрами. Замена датчиков ABS см.

Тормозные механизмы передних колес — дисковые вентилируемые, механизмы задних колес — барабанные. Замена передних тормозных колодок см. Замена передних тормозных дисков см. Замена переднего тормозного суппорта см. Замена тормозных барабанов см. Замена задних тормозных колодок см. Замена заднего тормозного цилиндра см.

Для уменьшения усилия, прикладываемого водителем к педали тормоза, в приводе тормозной системы установлен вакуумный усилитель, работающий за счет разрежения, образующегося во впускном трубопроводе работающего двигателя. Замена вакуумного усилителя тормозов см.

На корпусе главного тормозного цилиндра установлен бачок с тормозной жидкостью. В бачке размещен датчик недостаточного уровня тормозной жидкости. При опасном падении уровня жидкости в бачке, датчик подает сигнал на включение контрольной лампы недостаточного уровня тормозной жидкости на щитке приборов. Замена датчика тормозной жидкости см.

Привод стояночной тормозной системы осуществляется тросами на тормозные механизмы задних колес. При правильной эксплуатации стояночная тормозная система не требует обслуживания. Однако иногда может возникнуть необходимость регулировки привода (см. ). Замена троса ручника на Renault Logan 2 см.

Как снять тормозной барабан рено дастер

Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса.

Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Тормозные механизмы задних колес переднеприводных и полноприводных автомобилей Renault Duster имеют принципиально одинаковую конструкцию.

Разница в расположении стяжных пружин и разжимного рычага привода стояночного тормоза.

Колодки тормозных механизмов всех автомобилей заменяют одинаковыми приемами, описанными на примере переднеприводного автомобиля.

Однако для облегчения работы на полноприводном автомобиле можно предварительно снять стяжные пружины, так как они расположены на наружных сторонах колодок.

Работу проводим на ровной площадке.

Замену колодок показываем на левом заднем колесе.

Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.

Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Для того чтобы снять барабан, колодки нужно свести.

Для этого шлицевой отверткой через резьбовое отверстие в ступице (барабане — на автомобиле 4х2) вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая длину распорной планки.

Для наглядности показываем со снятым барабаном. Храповую гайку на левом и правом колесах вращаем за зубцы снизу вверх.

На автомобиле 4х4

Ключом Torx t-40 откручиваем два винта крепления тормозного барабана к ступице

Снимаем тормозной барабан

Не нажимайте педаль тормоза со снятым барабаном, поршни рабочего цилиндра могут выйти полностью.

Поддеваем отверткой и выводим из зацепления с колодкой крючок верхней стяжной пружины

Также снимаем нижнюю стяжную пружину

Снимаем пружину регулятора зазоров

Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.

Также снимаем опорную стойку передней колодки

Отводим от тормозного щита заднюю тормозную колодку

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки

Снимаем колодку и пружину наконечника троса

Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их.

Проверяем техническое состояние деталей и очищаем их.

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и нанеся на резьбу тонкий слой пластичной смазки.

Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — правая).

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок.

Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — левая).

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз.

Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем рычаг стояночного тормоза (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал).

При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами.

Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

На автомобиле 4х2

Поддеваем отверткой защитный колпак

Снимаем защитный колпак подшипника ступицы

Головкой на 36 откручиваем гайку подшипника ступицы

Снимаем тормозной барабан в сборе с подшипником

Дальнейшие операции по замене колодок одинаковы с операциями на автомобиле 4х4

После установки тормозного барабана гайку подшипника ступицы затягиваем моментом 175 Нм

Нужно устанавливать новую гайку, но если ее нет, то можно использовать старую гайку.

Раздвигаем губки тисков на 10-15 мм, кладем на них ступичную гайку под углом так, чтобы она одновременно упиралась и гранью и основанием.

Осторожно наносим удары по наружной фаске гайки молотком, сминая ее

Снятие, замена, установка тормозного барабана задних колес Renault Logan Бензин

При этом фрикционные накладки могут отслоиться или покрыться слоем ржавчины. Также высок риск осевого биения барабана тормоза или неравномерности износа. Как диагностировать проблему на ранней стадии?

При этом компьютер фиксирует основные параметры и выдает результаты о необходимости замены детали. В обычной эксплуатации проблема диагностируется по появлению тормозной жидкости на цилиндре механизма или путем резкого нажатия на тормоз дорога должна быть сухой.

Последний тест должен быть проведен раза. Если следы тормозного пути ровные, то тормоза работают равномерно. Поводом проверить механизм барабанного типа являются проблемы с ручным тормозом. Чтобы определить, требуется снимать барабаны Рено или нет, проверьте состояние рабочей части и измерьте ее диаметр.

Так, если этот параметр составляет больше 18, см для мотора объемом 1,4 литра или 20, см для двигателя 1,6 литрато устройство требует замены. Кроме того, снять барабан придется для установки новых колодок, для проверки тормозов или с целью корректировки цилиндров системы.

Как снять задний барабан на Рено Логан: Сделать это можно двумя способами — поднять транспортное средство с помощью домкрата или использовать подъемное устройство имеется на СТО. Как снять тормозной барабан на рено логан проверьте позицию ручного тормоза Рено — он должен быть внизу. Чтобы снять барабан, подготовьте минимальный набор инструмента. Чтобы снять барабан на Рено, действуйте так: Ставьте селектор выбора скоростей в положение первой скорости, после чего подставляйте упоры под колеса.

Демонтируйте защитный колпак если он предусмотрен на колесе вашего авто. Как снять тормозной барабан на рено логан зубило и молоток для снятия защитного колпака из ступицы, после чего демонтируйте узел.

Послабляйте ступичную гайку, а далее — откручивайте болты на колесе. Если с этим возникают сложности, обработайте гайку WD Поднимайте колесо сзади, а дальше ставьте зад машины на подпорки.

Уделяйте внимание той части, где производится снятие. Далее демонтируйте колесо сзади

Опустите рукоять ручника вниз колеса не должны быть блокированы. Скручивайте заднюю ступичную гайку и выбрасывайте ее применение старой детали запрещено. Демонтируйте барабан тормоза с подшипником. Проводите измерения с помощью штангенциркуля.

Если диаметр больше параметров, указанных выше, требуется снятие и замена барабана.

Установка правильного расстояниия между колодками и барабаном — задача распорной планки, которую часто называют цилиндром с возможностью саморегулирования. В старых авто регулировка зазора производится вручную, но в автомобилях Рено Логан этот процесс полностью автоматический.

Снимаем задний тормозной барабан на Рено Логан (фото и видео)

Как распознать неисправность? Поломка барабана при недостаточном внимании часто проявляет себя отказом тормозной системы

По этой причине важно своевременно производить замену вышедшей из строя детали. Из-за того, что задние тормоза принимают на себя меньшую как снять тормозной барабан на рено логан, заметить уменьшение их эффективности удается не

Сложность заключается и в том, что этот процесс происходит постепенно и почти незаметен для владельцев Логана.

Проще всего распознать поломку, если резко нажать на тормоз. В такой ситуации будет заметно снижение эффективности торможения. Если как снять тормозной барабан на рено логан вышло из строя только одно колесо, то возрастает риск заноса. Проблема заметна и при движении задним ходом. В этом случае барабанный тормоз становится передним, поэтому машина при нажатии на тормоз останавливается медленно

Отдельно внимание уделите наличию течи в системе. Известно, что потеря герметичности в любом контуре приводит к повышению тормозного пути

Если изменилась форма барабана, это приводит к появлению пульсаций или рывкам. Также из-за такой проблемы возможен износ протектора.

Подшипник в передней ступице

Процесс замены подшипника передней ступицы трудоёмкий и требует определенных знаний и навыков. Так, потребуется достаточно много инструмента: набор больших головок, отверток и ключей, а также средних размеров ломик и два домкрата. Стоит отметить, что процесс замены подшипника с АБС и без него почти ничем не отличается. Для машин без АБС отсутствует отверстие для датчика скорости.

На первом этапе снимают колесо: включают ручник и первую передачу, откручивают гайку ступицы (ключ «на 30»). Ослабляют четыре винта, а дальше задействуют домкрат.

Замена ступичного подшипника Рено Логан не обходится без того, чтобы снять подкрылок. Сначала снимите щиток бампера (два пистона и три самореза). Затем надо подобраться к точке, отмеченной стрелкой.

Все точки крепления подкрылков

Когда пистон в «важной точке» снят, пройдитесь по остальным элементам. Это – четыре самореза (1 и 2), два пистона спереди, а также саморез и пистоны возле брызговика. В комплектациях с ABS дальше проводят действия: отключают разъём, выводят шнур из пазов (см

фото), отсоединяют и убирают датчик

В комплектациях с ABS дальше проводят действия: отключают разъём, выводят шнур из пазов (см. фото), отсоединяют и убирают датчик.

Шнур нужно вывести из трёх пазов

Осталось снять поворотный кулак. Но эта операция – длительная.

Снимаем тормозные диски

Попробуем удалить колодки: сдвигаем скобу наружу, откручиваем гайку на нижнем пальце (ключ «на 13»), поднимаем скобу. Палец от проворачивания удерживают ключом «на 17».

Долой колодки

Вынимаем колодки, дальше снимаем тормозной механизм. Для этого ключом «на 18» откручиваем два винта. Они удерживают механизм на кулаке.

Чтобы диск не проворачивался, можно временно завернуть любой винт, на который крепится колесо. Между буртиком ступицы и винтом помещают клин.

Как снять поворотный кулак

От кулака нужно отсоединить наконечник рулевой тяги. Для этого ключом «на 21» ослабляют контргайку, придерживая сам наконечник за лыски (см. фото).

Долой наконечник тяги

Труднее всего будет выбить палец: ослабляем гайку ключом «на 16», а сам палец придерживаем ключом Torx T30. Затем молотком ударяем по торцу рычага. Надо выпрессовать палец полностью, а гайку откручивают в завершении.

Переходим к рычагу подвески. Строение передней подвески позволяет с лёгкостью снять шпильку стабилизатора: ключом «на 13» отворачиваем гайку, придерживая шляпку ключом T40 (см. рис.).

Пользуемся только отвёрткой и ключом

Затем ключом «на 16» откручиваем гайку стяжного болта. «Стяжка» находится внизу, а «щёчки» этой стяжки можно разжать отвёрткой. Смысл – в том, чтобы вывести опору из кулака вниз.

Осталось самое простое – откручиваем два винта на стойке. Для этого используется ключ «на 18».

Крепление поворотного кулака к стойке

Удаляем подшипник

С помощью тисков и тонкой оправки нужно будет выбить ступицу (см. рис.). При этом подшипник разрушается.

Старый подшипник будет разрушен

Затем внешнее кольцо подшипника выбивают из кулака. Но сначала снимают стопорное кольцо.

Рассмотрим все шаги по порядку:

Разделяем ступицу и кулак (оправка d=36,5);
Щипцами для стопорных колец вынимаем кольцо из выемки кулака;
Используем оправку d=65, чтобы выбить внешнее кольцо.

Каждому шагу соответствует фото.

Избавились от подшипника наполовину

Теперь снимем лишнюю деталь с нашей ступицы.

Сначала снимают шайбу, закрывающую резиновый сальник. Дальше сдвигают кольцо подшипника, пользуясь молотком и зубилом.

Долой вторую половину подшипника

На последнем этапе придётся использовать съёмник.

Монтаж подшипника

Сначала запрессовывается подшипник, затем устанавливается стопорное кольцо, и затем запрессовывают ступицу. При этом используют винтовой съёмник либо молоток и оправки.

Советы для варианта с ABS

Для комплектаций с ABS существуют правила:

До монтажа подшипника устанавливают кольцо датчика. Лапки кольца «смотрят» внутрь;
Пазы 1 и 2 должны совпасть (см. фото);
Магнит на подшипнике должен «смотреть» внутрь кулака.

Тонкости выполнения опрессовки

Съёмник ступичных подшипников Рено Логан выглядит так же, как съёмник для АЗЛК-2141. Чертёж представлен ниже.

Специнструмент завода АЗЛК

При работе соблюдайте два правила:

Когда запрессовываете подшипник в кулак, на подшипник давит чашка 3 (72 мм);
Если идёт опрессовка ступицы, используется чашка 4 (62 мм).

Проставка в первом случае опирается на кулак. Во втором она давит на ступицу.

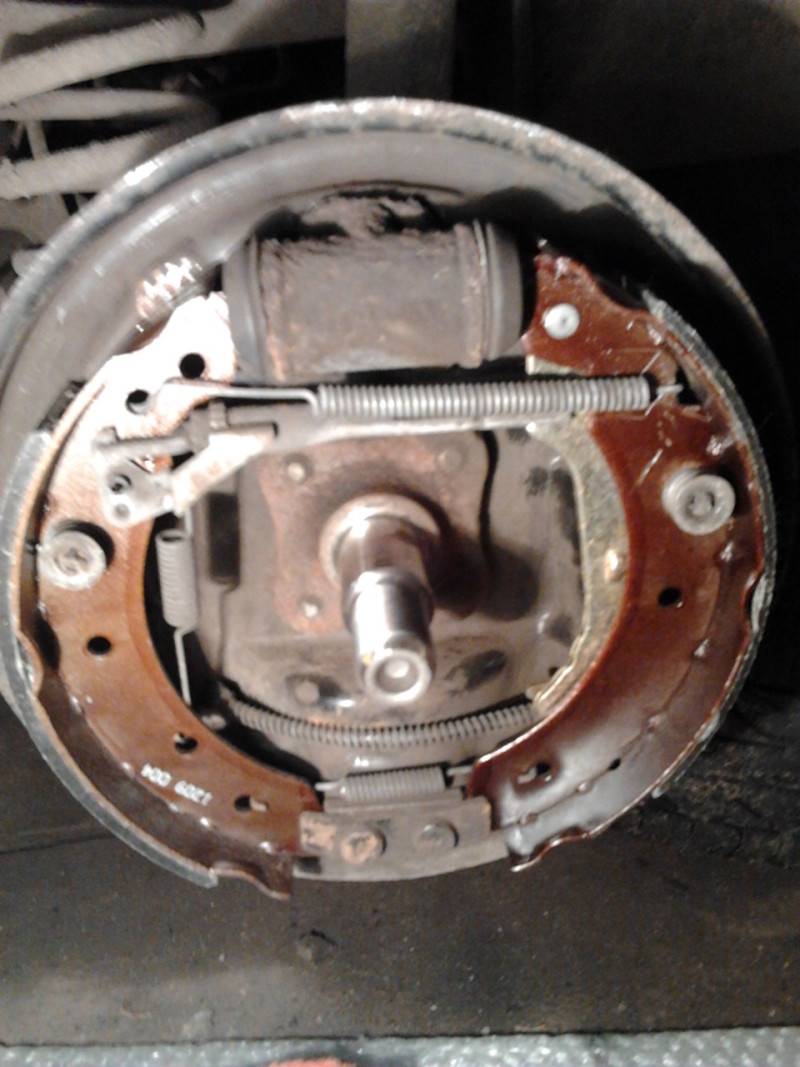

Собираем новые колодки

1 шаг: сначала ставим верхнюю пружину.

2 шаг: устанавливаем регулировочный болт так, чтобы более длинная и прямая лапка оказалась с обратной стороны левой колодки.

3 шаг: одеваем нижнюю пружину.

4 шаг: устанавливаем регулировочный флажок и вертикальную пружину.

5 шаг: собранный механизм одеваем на ступицу, ставим пружинки, одеваем тросик ручника. Пробуем поставить барабан, если он садится очень легко, следовательно нужно подкрутить регулировочный болт так, чтобы колодки максимально разошлись и барабан одевался с небольшим усилием.

6 шаг: затем затягиваем ступичную гайку, определенного момента затяжки нет, поскольку подшипник не конусный, перетянуть его не получится.

Как распознать неисправность?

Поломка барабана при недостаточном внимании часто проявляет себя отказом тормозной системы

По этой причине важно своевременно производить замену вышедшей из строя детали

Из-за того, что задние тормоза принимают на себя меньшую нагрузку, заметить уменьшение их эффективности удается не сразу. Сложность заключается и в том, что этот процесс происходит постепенно и почти незаметен для владельцев Логана. Проще всего распознать поломку, если резко нажать на тормоз. В такой ситуации будет заметно снижение эффективности торможения. Если же вышло из строя только одно колесо, то возрастает риск заноса. Проблема заметна и при движении задним ходом. В этом случае барабанный тормоз становится передним, поэтому машина при нажатии на тормоз останавливается медленно.

Появление «мягкости» в педали свидетельствует о попадании в систему воздуха.

Распространенная проблема тормозов на задних колесах Рено — в перекосе накладок, выходе из строя стоек или пружин. Как следствие, появляются посторонние звуки, связанные с прикосновением механизма к барабану. При этом возрастают риски перегрева тормозного узла, снижение наката машины или рост «потребления» тормозной жидкости. Если изменилась форма барабана, это приводит к появлению пульсаций или рывкам. Также из-за такой проблемы возможен износ протектора.

Съемник заднего барабана рено логан

На некоторых тормозных барабанах большинства автомобилей, имеются специальные отверстия с резьбой, в которые вкручиваются два болта, с помощью которых можно отжать барабан со своего места. Но часто тормозной барабан конкретно «приклеивается» к своему месту (от коррозии) и сорвать его с места двумя болтами не удаётся (повреждается резьба) и их усилия не хватает. А на некоторых машинах отверстий для болтов вовсе нет. В таких случаях без съёмника тормозного барабана не обойтись.

Большое преимущество этого съёмника в его прочности и большой длине внутренней резьбы держателя (но лучше конечно сделать трапецеидальную резьбу, вместо обычной метрической), и легко справляется он даже с большими волговскими тормозными барабанами, как с задними, так и с передними. Процесс установки съёмника и демонтажа тормозного барабана Жигулей, показан на рисунке 1.

При изготовлении этого съёмника, наиболее тяжело изготовить основу съёмника — держатель 2. Лучше конечно эту деталь заказать фрезеровщику, изготовить из цельной болванки, чем самому делать из пластин и сваривать эти пластины. Тогда съёмник получится ровным, красивым, а главное очень прочным.

Захваты 1 вставляются в держатель 2 и чтобы их зафиксировать в нужном положении (когда захваты зацепятся за края тормозного барабана), нужно зажать их стопорными винтами 4. Опорная втулка 6, более крупным планом изображена на рисунке 2 а.

Когда потребуется демонтировать более крупный задний тормозной барабан автомобиля Волга, то захваты нужно развернуть в другую сторону (относительно держателя), ну а винт нужно будет закрутить с обратной стороны. Конечно и опорная втулка для волги немного другая (см. рисунок 2б). Ну а если нужно будет демонтировать передний тормозной барабан автомобиля Волга, как показано на рисунке 3, то и здесь потребуется немного изменённая опора 4 (смотрите рисунок 2 в).

Вообще этот съёмник подходит для всех автомобилей, в том числе и для иномарок, и как уже многие поняли, потребуется всего лишь выточить опорные втулки (примеры смотрим на рисунке 2) именно для барабанов конкретной модели автомобиля. И как я уже писал про другие съёмники, например этот, или этот, детали приспособления желательно изготовить из легированной стали, особенно захваты и подвергнуть их термической обработке с закалкой и отпуском.

Надеюсь данная статья, и съёмник описанный в ней, поможет водителям, привыкшим всё делать своими руками, легко заменить тормозные барабаны своей машины, без порчи деталей, лишних усилий и нервов; успехов всем!

Автомобиль: Рено Логан. Год выпуска: 2012. Спрашивает: Михаил Чембаров. Суть вопроса: Меняю задние тормозные колодки, не могу снять тормозной барабан без съёмника, что делать?

Подошло время заменить тормозные колодки. Передние колодки уже заменил (подробно о выборе передних колодок тут — примечание редакции), осмотр передних тормозных дисков провёл. Начал замену, как понял, предыдущий владелец их вообще не менял ни разу, настолько всё тут прикипело. Снял колесо, открутил шпильки, и всё, дальше не получается. Никак не получается снять задний барабан без съёмника, что делать? В-первый раз такая проблема у меня!

Как диагностировать проблему на ранней стадии?

Чтобы вовремя определить неисправность барабана и заднего тормоза Рено в целом, стоит обратиться на СТО. Опытные специалисты проводят полный комплекс мероприятий по проверке барабанов на специальном стенде. При этом компьютер фиксирует основные параметры и выдает результаты о необходимости замены детали.

В обычной эксплуатации проблема диагностируется по появлению тормозной жидкости на цилиндре механизма или путем резкого нажатия на тормоз (дорога должна быть сухой). Последний тест должен быть проведен 3-4 раза. Если следы тормозного пути ровные, то тормоза работают равномерно.

Чтобы определить, требуется снимать барабаны Рено или нет, проверьте состояние рабочей части и измерьте ее диаметр. Так, если этот параметр составляет больше 18,124 см (для мотора объемом 1,4 литра) или 20,445 см (для двигателя 1,6 литра), то устройство требует замены. Кроме того, снять барабан придется для установки новых колодок, для проверки тормозов или с целью корректировки цилиндров системы.

В заключении полезные советы

Конкретные сроки периодичности замены и соответствующие рекомендации невозможно найти даже на страницах официальной литературы производителя Рено Логан.

Необходимость замены необходимо учитывать при возникновении следующих причин или факторов:

Поверхность барабана подвержена изгибам, трещинам и другим дефектам в рабочей зоне.
Во время торможения Рено Логан издает странные звуки или вибрации.
Колодки разболтались, о чем свидетельствует скрежет при нажатии на тормоз.
На крутом участке дороги машину не удержать стояночным тормозом.

На сегодняшний день существует множество компаний, имеющих лицензии и другие разрешения на производство колодок. Водителям Renault Logan рекомендуется рассмотреть предложения таких брендов, как:

Мапко»;
«Фенокс»;
Феродо»;
Дельфи и Бош».

Очень часто торговая сеть предлагает продукцию в красочной упаковке, но ее реальные качества для потребителя далеки от заявленных на упаковке. Не стоит рисковать и отдавать предпочтение таким продуктам. Лучше придерживаться проверенных вариантов, ведь цены на накладки очень демократичные.

При замене на Рено Логан работы проводим по очереди со стороны каждого колеса. Помним, что колодки с правой и левой стороны одной оси разные, поэтому при замене надо действовать аккуратно.

Правильная установка накладок положительно скажется на безопасности передвижения. Мы исключаем возможность неправильной установки этих деталей во избежание угрозы жизни и здоровью как водителя Renault Logan, так и его спутников в дороге.

Количество блоков: 13 Общее количество символов: 16028Количество используемых доноров: 5Информация о каждом доноре:

http://carfrance.ru/menyaem-zadnie-kolodki-na-reno-logan-svoimi-rukami-video-i-foto/: 3 блока по 4 б/у, 7973 символа (50%)
https://autoexpert.today/obzory/zamena-zadnih-tormoznyh-kolodok-reno-logan-svoimi-rukami.html: 2 блока по 6 б/у, 2989 символов (19%)
https://ZamenaRenault.ru/logan/podveska-i-rulevoe/zamena-zadnih-tormoznyh-kolodok.html: 4 блока по 9 б/у, 3158 символов (20%)
https://etlib.ru/video/zamena-zadnih-tormoznyh-kolodok-renault-logan-1359: 2 блока по 3 б/у, 1409 символов (9%)
https://autotube.video/kak-zamenit-zadnie-kolodki-na-reno-logan.html: 1 блок из 2 б/у, 499 символов (3%)

Снимаем задний тормозной барабан на Рено Логан (фото и видео)

Замена передних тормозных колодок на автомобиле Рено Логан

Тормозная система Renault Logan 2
