Как на Дэу Нексия поменять передние тормозные колодки своими руками

Daewoo Nexia 2010, 122 л. с. — самостоятельный ремонт

Рекомендую приобрести специальную смазку для направляющих пальцев тормозного суппорта. В статье по ремонту переднего суппорта я уже говорил, что при каждой замене тормозных колодок, следует проверять состояние направляющих пальцев и наличие смазки. Если этого не делать — не смазывать направляющие пальцы или использовать для этой цели технически не пригодные для тормозной системы смазки литот, графитная смазка, медная паста и т.

Это будет выражено потерей плавности и легкости хода суппорта, что повлечет быстрый и неравномерный износ тормозных колодок, появится разница в торможении левого и правого колеса, постоянный нагрев перегрев передней ступицы, что пагубно скажется по подшипнике передней ступицы.

И как вариант — колесо в итоге может вообще перестать крутиться — заклинить. Да, вот такая мрачная картина получается! Правда, суппорт Ланоса без требуемого ухода, может, если не заклинить, то начать тарахтеть.

Пошаговая замена передних тормозных колодок Дэу Нексия

Есть у него такая, своя особенность. Так что, надеюсь, в необходимости покупки специальной смазки я Вас убедил. По выбору смазки для направляющих пальцев тормозного суппорта.

В материале по ремонту переднего суппорта ссылка на него я оставил чуть выше этот вопрос обсуждался. Если интересно, то можете ознакомиться. Хотя смазка Superfit была раскритикована одним из пользователей сайта и признана им не пригодной для этих целей, я как говориться провожу ее тестирования и проверку.

Поднимаем суппорт вверх 3. Легко вынимаем тормозные колодки просто потянув их в сторону от тормозного диска. Тянем на себя и всё. Если на новых колодках нет медных пластин, то переставляем их со старых колодок. Для снятия пластины её нужно просто, аккуратно подцепить отвёрткой и поставить на новую колодку Перестановка медной пластины со старой колодки на новую. На всякий случай, немного разрабатываем тормозной цилиндр.

Установите тормозные накладки в обратной последовательности. Нажмите на тормозную педаль 10—15 раз, чтобы отрегулировать зазор, образовавшийся между барабаном и тормозными накладками. Как только вы будете нажимать на педаль, будет раздаваться щелчок регулятора.

Зазор будет выставлен в момент прекращения щелчков.

Закрепите колесо на место и проверьте, чтобы оно легко вращалось. По аналогии замените тормозные накладки на левом колесе. Как только установка тормозных накладок завершена, необходимо отрегулировать систему стояночного тормоза. Полезные советы Чтобы очистить тормоза не стоит применять топливо или минеральные растворители.

Замена тормозных колодок должна осуществляться только комплектом из четырех накладок, на оба колеса одной оси. Не допускайте путаницы при установке передней и задней накладки заднего тормозного барабана, а так же не переставляйте их с одного колеса на другое, может возникнуть неравномерное торможение.

Когда вы решите заменить задние тормозные колодки, то помните, что при этом производителем рекомендована замена распорных планок, пружин и опорных стоек. Они обычно не поставляются вместе с колодками, поэтому побеспокойтесь об их приобретении отдельно. Не путайте составные детали разных сторон, он не являются взаимозаменяемыми. Вот, что интересно Иногда владельцы автомобиля убеждены, что если меньше пользоваться тросом стояночного тормоза, то и его износ будет меньше.

Это совсем не верно. Если трос будет редко перемещаться в оболочке, то он потеряет свою подвижность, его может заклинить, и он оборвется.

Замена тормозных колодок на нексии

Поэтому используйте стояночный тормоз всегда, когда этого требует ситуация. Оцениваем состояние поджимных скоб, пыльников направляющих пальцев.

Направляющие пальцы нужно тщательно очистить и нанести свежую смазку, после чего установить их на место и надеть пыльники.

Очищаем зеркало и смазываем его тормозной жидкостью. Если это колодки с индикатором износа металлическая скоба, страшно скрипящая о диск при износе колодки , то колодку с индикатором устанавливаем внутрь — она изнашивается быстрее. Слегка смазываем посадочные гнезда тормозных колодок. Вставляем новые колодки на место. Устанавливаем суппорт на место.

Вставляем верхний болт и затягиваем его с усилием примерно Нм.

Замена колодок на нексии видео

Итак. Очередные колодки фирмы Hi-Q стёрлись, проехав ни много, ни мало, а 40347 км. На мой взгляд это хороший результат для колодок за 600 руб. (правда половина пробега по трассе) Поменял на аналогичные.

Процесс замены очень прост. Нужен балонный ключ, домкрат и ключ на 14 для выкручивания пальцев суппортов.

1. Ключом на 14 полностью откручиваем нижний болт, крепящий суппорт и немного ослабляем верхний.

2. Поднимаем суппорт вверх, открывая доступ к тормозным колодкам.

3. Легко вынимаем тормозные колодки просто потянув их в сторону от тормозного диска.

4. Если на новых колодках нет медных пластин, то переставляем их со старых колодок. Для снятия пластины её нужно просто, аккуратно подцепить отвёрткой и поставить на новую колодку

5. На всякий случай, немного разрабатываем тормозной цилиндр. Для этого, подложив вместо колодки деревянный брусок (а можно и старые колодки) нажатием на педаль тормоза выдвигаем поршень тормозного цилиндра, Руками задираем пыльник, протираем зеркало поршня, смазываем всё тормозной жидкость и с помощью двух монтажек ставим поршень в исходное положение. Если поршень ходит туго, то его нужно несколько раз выдвинуть и вернуть в исходное положение. Тогда он начнёт ходить мягко, без особых усилий.

6. Смазываем пальцы суппортов и посадочные гнёзда тормозных колодок во избежании их подклинивания

7. Ставим колодки.

8. Прикручиваем суппорт.

9. Прикручиваем колесо и наслаждаемся ездой с новыми тормозными колодками и очень хорошо работающими тормозными цилиндрами.

Данная методика замены позволяет увеличить ресурс колодок и самое главное, увеличить в разы продолжительность жизни тормозных цилиндров.

Вся работа, в медленном режиме занимает не более полутора часов. Ни на одной СТО ничего этого не сделают, ничего не смажут и не разработают. Следите за тормозами сами, ведь тормоза это безопасность Вас и окружающих.

Все смазочные работы проводить только проверенными высокотемпературными смазками. Литол и солидол не подходят категорически!

При замене колодок, обязательно обратите внимание на тормозные шланги, их целостность и наличие подтекания тормозной жидкости. Также обратите внимание на то, что бы износ тормозных колодок был равномерный

Если колодки стёрты не равномерно, проверяйте тормозные цилиндры (разрабатывайте их — см. выше или меняйте, а также обязательно смазывайте пальцы, по которым двигается суппорт.)

Во время торможения основную нагрузку берут на себя передние тормоза. Поэтому от их состояния напрямую зависит эффективность и время торможения . Конструкция передних тормозов на Дэу Нексия фактически повторяет опелевскую тормозную систему тридцатилетней давности, поэтому ничего сложного в обслуживании её быть просто не может. Сейчас мы заменим передние тормозные колодки на Нексии и сами в этом убедимся.

Как прокачать тормоза на Дэу Нексия: порядок и схема прокачки

Тормозная система автомобиля Дэу Нексия мало чем отличается от подобных систем автомобилей малого класса. Тем не менее существуют некоторые нюансы, которые следует учитывать при обслуживании и ремонте тормозов Нексии. Сегодня мы разберёмся как прокачать тормоза на Нексии и выясним все тонкости этого вопроса.

Когда прокачивают тормоза на Дэу Нексии

Естественно, первым сигналом о неисправностях в тормозной системе будет неадекватная реакция автомобиля на нажатие педали тормоза.

Перед прокачкой тормозов стоит вспомнить, когда последний раз менялась тормозная жидкость.

Педаль может быть ватной, может утапливаться практически в пол, при этом эффективного замедления не будет. Также стоит посматривать на контрольную лампу уровня тормозной жидкости в бачке. Горящая лампа будет говорить о том, что в систему, скорее всего, уже проник воздух.

После любого ремонта тормозных цилиндров, главного или колёсных, также будет необходима прокачка тормозов.

При утечке жидкости через неплотности тормозной магистрали и изношенные манжеты тормозных цилиндров также может попадать воздух. Словом, технология прокачки пригодится не раз.

Необходимый инструмент

Накидные ключи на 10 и на 12 с вырезом. Новая тормозная жидкость.

Для работы нам пригодится штуцерный ключ (накидной с вырезанным сегментом), прозрачная трубка длиной около 50-70 см, прозрачная ёмкость для слива отработанной жидкости, новая тормозная жидкость.

Схема прокачки

При прокачке системы мы будем удалять воздух из каждого контура и из каждого рабочего цилиндра в порядке строгой очерёдности:

  1. Правое заднее колесо.
  2. Левое заднее колесо.
  3. Правое переднее колесо.
  4. Левый передний суппорт.

В том случае, если мы ремонтировали только один суппорт или один рабочий цилиндр, скорее всего, нет необходимости прокачивать всю систему полностью.

Достаточно будет удалить воздух только из ремонтируемого цилиндра. Перед началом работы не забываем открутить крышку бачка и долить жидкость до максимальной отметки. Кроме того, в процессе прокачки мы будем следить за уровнем жидкости в бачке и не будем допускать его опустошения больше чем наполовину.

Перед прокачкой доливаем тормозную жидкость в расширительный бачок шприцом или грушей.

Технология прокачки

Если автомобиль оборудован системой ABS, то прокачка начинается с включения зажигания и пятикратного нажатия на педаль тормоза. После этого в бачок при необходимости доливается свежая жидкость. При удалении воздуха из задних цилиндров зажигание должно быть включено. Это нужно для того, чтобы активировался гидронасос системы ABS и создал давление в контуре.

В остальном технология прокачки не отличается:

  1. Просим помощника медленно нажимать и отпускать педаль до тех пор, пока она не станет упругой с максимальным сопротивлением нажатию, педаль удерживается в таком положении.
  2. Снимаем защитный колпачок со штуцера заднего правого цилиндра, надеваем на него трубку и опускаем её в ёмкость, до половины заполненную жидкостью. Очищаем задний штуцер от грязи и надеваем на него трубку.
  3. Откручиваем штуцер на 1/2 оборота, в это время педаль падает. Помощник удерживает её в таком положении до тех пор, пока мы не закрутим штуцер.
  4. Прокачку цилиндра повторяем до тех пор, пока из трубки не перестанут выходить пузырьки воздуха. Прокачиваем тормозной цилиндр пока не выйдет весь воздух.
  5. Помощник удерживает педаль в нижнем положении, мы в это время затягиваем штуцер с усилием около 10 Нм и надеваем защитный колпачок.
  6. По такой же технологии прокачиваем остальные цилиндры в указанном порядке. При этом не забываем следить за уровнем жидкости в бачке. Прокачиваем остальные цилиндры согласно очередности.

После прокачки

После прокачки доливаем новую тормозную жидкость до максимального уровня и закрываем бачок крышкой.

Контролируем уровень тормозной жидкости в расширительном бачке.

Есть несколько нюансов — на педаль при прокачке нужно нажимать медленно и плавно. Плавное нажатие педали исключает образование эмульсии (мелких пузырьков воздуха). Эмульсию в виде пены практически невозможно вытеснить из системы обычным способом. Именно поэтому плавное и медленное нажатие на педаль имеет большое значение.

Важные нюансы

И ещё одна важная деталь — между циклами прокачек необходимо делать паузу в 20-25 секунд.

Время нужно для того, чтобы пузырьки воздуха успели подняться в верхнюю точку рабочего цилиндра (к штуцеру) и были вытеснены свежей жидкостью. Следуя этой инструкции, можно эффективно удалить воздух из тормозной системы или полностью заменить жидкость. Удачной всем работы и крепких тормозов!

Когда менять тормозные колодки задних тормозов

На фото виден износ задних колодок.

Ещё одна сложность в том, что ни один производитель толком не может сказать периодичность замены задних колодок барабанных тормозов , поскольку зависит она от слишком многих факторов:

  1. Качества фрикционной накладки.
  2. Степени износа тормозного барабана.
  3. Исправности тормозного барабанного раздвижного механизма.
  4. Исправности тормозного цилиндра.
  5. Стиля вождения и условий эксплуатации.

Ресурс

Бывают случаи, когда задние колодки ходят по 80-100 тысяч, а бывает, что накладки осыпаются уже через пять тысяч пробега. Как повезёт. Именно поэтому к работе задних тормозных механизмов стоит прислушиваться внимательно. Именно прислушиваться, поскольку интенсивность торможения и звук, издаваемый изношенной колодкой скажут о том, что нужно искать новый комплект и заниматься заменой.

Стал думать что купить. Kashiyama, вроде и цена нормальная и тесты хорошие, но размеры не указаны. Нашел размеры, 143*43 вроде, на сантиметр меньше. Побоялся, что у тормозного диска будет оставаться кромка, и вообще потом колодку этой кромкой не зажало. Может кто дополнит, может нормально работает все.

Заказал TEXTAR, с проверкой по ВИНу. TEXTAR делает колодки на конвеер БМВ и многие Бехи бегают с ними. Соответственно завод на Нексию не делает и мне отказал, т.к. по вину не пробился заказ. Хотел повторно, но цена уже подскочила на 200 р.

Лично с самого начала хотел заказать ATE, Григория начитался (спорт Нексия, если кто не в курсе), но цена кусается. В тестах иногда были колодки Otto Zimmermann, но при выборе этой фирмы просто не было. Если выбирать в Экзисте на общие каталоги то выходит на Ate — Teves и даже на самом сайте производителя, а это не то. И потом где то на форумах ланоса, я увидел что поставили такие колодки, и номерок был. Я его пробил и это оказались колодки для Лачика. Вобщем заказал себе.

Соответственно речь дальше о них. Как отличить подделку, на просторах инета про это почти ничего нету. Было пару фото упаковки и все. Вот фото что пришло мне.

Наклейка сбоку несет себе артикул, тип авто, где сделано. Наклеена так крепко что от коробки только если с мясом. Сама наклейка так просто не рвется, только если ножом (я колодки с другого бока доставал, так коробка гнется, а наклейке хоть бы хны). На колодках артикул и номера, все прекрасно читается нормальных шрифтом. Окрашена в равномерный черный цвет. К колодкам идут металлические противоскрипные пластины покрытые стеклопластиком вроде. Как меняются колодки в инете полно инфы. Хотел дополнить что на заводских колодках кроме противоскрипных пластин, была пластина для суппорта. Будете менять не забудте ее поставить, а то в грязи старых колодок не была заметна. Рекомендуют также смазать пластины смазкой. Указной ниже смазкой можно смазать как пластины таки направляющие. По пути посмотрел на направляющие пальцев и на сам суппорт. Смазку на направляющих надо опять менять (хотя менял 4 года назад), суппорт неплохо бы снять и почистить, а то черевато клином.

Пока идет притирка колодок, но скажу сразу, что тормозят в разы лучше, с непривычки зажимаю на 100% диск, не пищит. как пылится не знаю (на дворе грязь и слякоть) Хороший вариант еще поменять и диск. Кстати где то нашел тему что для европейских колодок нужен европейский диск, то же самое для Японии и Кореи. Ибо часто появляется писк, стук еще что. С заводскими колодами тормоза не тормоза. Лучше брать другие проверенные колодки, но GM в лучшем случае еле-еле середнячок. Если вы выбираете себе колодки, смотрите какой у вас тип тормозной системы, или снимите колодку и замерьте линейкой высоту и ширину. Ну а фирму можно выбрать найдя тормозные тесты на колодку, хотя их 2-3 всего и то старые.

Кстати, задние барабаны, надо снимать и чистить 1 раз в год, иначе закисают.

Много не флудить

Надеюсь это хоть немного поможет Вам при выборе и поможет не догнать .

Артикул колодок — 23234.170.1 Артикул смазки Ликви моли — 7656

Самостоятельная замена колодок у Дэу Нексия

Для того чтобы своими силами поменять колодки у Нексии, достаточно использовать стандартный ремкомплект, включающий в себя:

  • ключ баллонный;
  • ключ рожковый (14х15);
  • домкрат.

В качестве пошаговой инструкции рекомендовано воспользоваться видео

В целом алгоритм действий простой. Например, для того, чтобы заменить задние колодки на своей Nexia, достаточно поэтапно сделать следующее:

  1. Снять колесо, а затем тормозной барабан с целью оценить степень его износа.
  2. Разъединить устройство авторегулировки и барабан, сняв соответствующую пружину при помощи плоскогубцев.
  3. Снять опорную стойку. Для этого необходимо сначала надавить на чашку, придерживая стойку с обратной стороны, а затем повернуть на 90°.
  4. После этого чашка снимается, а сама стойка и пружина извлекаются. Съем второго заднего барабана осуществляется по аналогичной схеме.
  5. Рассоединить при помощи плоскогубцев переднюю колодку, расположенную на заднем колесе в передней части, и верхнюю стяжную пружину.
  6. Развести колодки в стороны.
  7. Затем отсоединить рычаг колодки от тросика стояночного тормоза.
  8. Снять колодки с тормозного щита.


Рекомендовано произвести осмотр всех элементов тормозов на наличие повреждений. В случае необходимости заменить. Все места соприкосновений колодок и щита обрабатываются специальной смазкой.

Как правильно собрать

Чтобы собрать обратно тормоза, необходимо:

  1. Соединить рычаг заднего барабана с тросом стояночного тормоза.
  2. Поставить опорную стойку.
  3. Установить распорную планку авторегулировки (с предварительной обработкой резьбы смазкой).
  4. Поставить передний диск тормозов, совместив вилку планки и паз рычага передней колодки. Затем закрепить опорную стойку.
  5. Рассоединить планку щита тормозов и колодки. Потянуть их слегка на себя за края.
  6. Сцепить стяжную пружину с задней колодкой тормозов. Второй конец пружины отверткой прицепить к кронштейну передней колодки.
  7. Сцепить пружину с отверстием «собачки» на устройстве авторегулировки.

Сборка под силу даже непрофессиональному водителю. Помните, что после завершения установки необходимо отрегулировать работу системы. Не следует полагаться на отладку в авторежиме. Регулировка выполняется через вращение «зубчатой гайки» распорной планки, что позволяет отрегулировать зазор между барабаном и колодкой.

Руководства по ремонту Дэу Нексия: замена тормозных колодок тормозного механизма заднего колеса

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки HANKOOK FRIXA для Daewoo Nexia имеют маркировку FLD04

Задние колодки HANKOOK FRIXA для Daewoo Nexia имеют маркировку FLD04.

Вам потребуются: ключ для болтов колес, пассатижи или отвертка с плоским лезвием, отвертка с крестообразным лезвием, раздвижные пассатижи.

Минимально допустимая толщина фрикционных накладок тормозных колодок – 1,5 мм. Заменяйте колодки в следующих случаях: – толщина фрикционных накладок менее допустимой; – поверхность накладок замаслена; – фрикционная накладка непрочно соединена с основанием; – на накладках появились глубокие борозды и сколы.

ПРЕДУПРЕЖДЕНИЯ

Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов. Колодки заменяйте одновременно в тормозных механизмах обоих задних колес. Недопустима замена передней и задней колодок между собой, а также между левым и правым колесом – это может привести к неравномерному торможению.

1. Включите I передачу и установите упорные бруски под передние колеса.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).

3. Снимите колесо.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости, иначе при замене колодок она может выплеснуться.

5. Снимите тормозной барабан (см. «Замена тормозного барабана») .

6. Снимите верхнюю стяжную пружину пассатижами или отверткой.

Детали тормозного механизма заднего колеса: 1 – опорная стойка; 2 – щит; 3 – рабочий цилиндр; 4 – распорная планка; 5 – задняя тормозная колодка с разжимным рычагом привода стояночного тормоза; 6 – верхняя стяжная пружина; 7 – пружина опорной стойки; 8 – шайба опорной стойки; 9 – тормозной барабан; 10 – стопорный винт; 11 – нижняя стяжная пружина; 12 – серьга пружины механизма автоматической регулировки зазора между колодками и барабаном; 13 – пружина механизма автоматической регулировки зазора между колодками и барабаном; 14 – нажимной рычаг механизма автоматической регулировки зазора между колодками и барабаном; 15 – передняя тормозная колодка; 16 – болт крепления рабочего цилиндра

ПРЕДУПРЕЖДЕНИЕ

При работе пассатижами или отверткой будьте осторожны. Рекомендуем пользоваться специальными клещами для снятия стяжных пружин.

7. Удерживая хвостовик опорной стойки пассатижами, нажмите на шайбу, поверните ее на 90°.

8. . и снимите шайбу, пружину и опорную стойку передней колодки.

9. Снимите переднюю колодку в сборе с регулятором зазора.

10. . и нижнюю стяжную пружину.

11. Снимите распорную планку.

12. Снимите шайбу, пружину и опорную стойку задней колодки.

13. Отведите назад заднюю тормозную колодку.

14. . и отсоедините разжимной рычаг от троса привода стояночного тормоза.

15. Снимите пружину рычага регулятора зазора.

17. . и рычаг регулятора.

18. Очистите пружину, серьгу и рычаг регулятора и установите на новую тормозную колодку в последовательности, обратной снятию.

19. На места трения передней и задней тормозных колодок о тормозной щит нанесите тугоплавкую смазку для тормозных механизмов.

20. Смажьте резьбу стержня А распорной планки тугоплавкой смазкой для тормозных механизмов и навинтите на него до конца гайку Б, но не затягивайте гайку.

ПРЕДУПРЕЖДЕНИЯ

Завод изготовитель рекомендует при каждой замене задних тормозных колодок заменять распорные планки, пружины и опорные стойки новыми. Детали распорной планки и регулятора левого тормозного механизма не взаимозаменяемы с соответствующими деталями правого тормозного механизма, не перепутайте их!

21. Раздвижными пассатижами сожмите поршни тормозного цилиндра и установите тормозные колодки в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ

Учтите, что при утапливании поршней в цилиндры повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.

22. Установите тормозной барабан.

23. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Как только щелчки прекратятся, зазор установлен.

24. Установите на место колесо. Проверьте легкость его вращения.

25. Аналогично замените тормозные колодки тормозного механизма другого колеса.

26. После установки тормозных колодок отрегулируйте стояночную тормозную систему ( см. «Регулировка привода стояночного тормоза» ).

Процесс замены

Несмотря на всю важность ступичного подшипника Дэу Нексия, заменить его может любой водитель, уверенный в своих силах. Для этого понадобится вооружиться некоторыми инструментами:

  • молоток;
  • бородок;
  • съемник стопорных колец;
  • съемник подшипников (или пресс);
  • ключи.
  1. Снимаем переднее колесо.

Отпускаем гайку крепления ступицы – большая гайка на 32 в центральном отверстии колесного диска. Лучше всего это делать до поднятия машины домкратом, так как понадобиться достаточное усилие, чтобы ее сорвать.

Демонтируем наконечник рулевой тяги.

Отпускаем болты крепления колеса, поднимаем автомобиль домкратом и снимаем колесо полностью. Выкручиваем гайку крепления ступицы до конца.

Вынимаем шаровую опору.

Откручиваем гайку крепления рулевого наконечника, и при помощи съемника или лома срываем наконечник со своего посадочного места.

Выбиваем полуось с посадочного места.

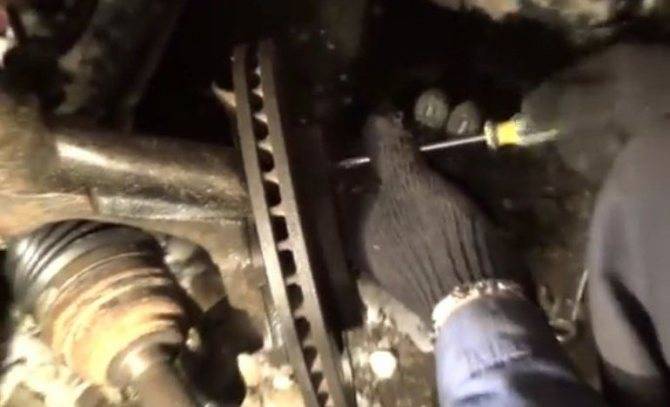

Шестигранным ключом на 10 откручиваем два болта крепления тормозного суппорта, снимаем суппорт и закрепляем его на какой то подставке или подвешиваем на проволоке, чтобы не оборвать тормозные шланги. Откручиваем гайку крепления шаровой опоры на кулаке передней стоки, и при помощи съемника или лома отсоединяем шаровую опору. Открутив болт крепления тормозного диска, снимаем его с кулака передней стойки.

Откручиваем крепление стойки к кузову.

Выбиваем полуось ШРУСа из ступицы, и отводим ее в сторону. Откручиваем два болта крепления стойки вверху под капотом и вынимаем стойку в сборе для дальнейшей работы.

Снимаем поворотный кулак.

При помощи съемников, снимаем стопорные кольца подшипника ступицы.

При помощи пресса выпрессуем ступицу с подшипником.

Установив стойку на подставках (деревянных брусках), выбиваем ступицу из кулака стойки. Для этого можно использовать головку с проставкой подходящего диаметра.

Снимаем стопорное кольцо в подшипника.

Развернув стойку, выбиваем из посадочного места на кулаке остатки подшипника. Если на ступице осталась наружная обойма, ее можно удалить при помощи болгарки, надпилив корпус обоймы, чем послабим металл. Делать это нужно аккуратно, чтобы не повредить поверхность ступицы. Очищаем поверхности посадочного места на кулаке и на ступице. Запрессовываем новый подшипник в посадочное место на кулаке. Чтобы новый подшипник установить без проблем и пресса, нужно прогреть кулак стойки до высокой температуры, а подшипник – наоборот, охладить в морозильнике или зимой просто на улице. В этом случае он войдет буквально от руки. Останется только проконтролировать его усадку, присадив при помощи молотка и наружной обоймы старого подшипника.

Как и в случае с кулаком, выпрессуем подшипник со ступицы.

Устанавливаем наружное стопорное кольцо, и еще раз простукиваем подшипник при помощи молотка и строй обоймы, пока он не упрется в стопорное кольцо. После этого устанавливаем второе стопорное кольцо. Забиваем на место ступицу. Для этого можно использовать деревянную проставку. При забивании, контролируйте, чтобы ступица входила ровно и без перекосов.

Очищаем внутреннюю сторону ступицы и устанавливаем новый подшипник.

Собираем разобранную подвеску в обратном порядке.

Меняем подшипник. Подробная инструкция, как снять барабан и сломанные ступичные подшипники

Прежде всего необходимо авто убрать с тормоза и обязательно подставить упоры у передних колес. Все это вы делаете на поверхности без наклона и при хорошем освещении.

1.Поднимаем машину на домкрат, и снимаем заднее колесо. Колпак, защищающий ступичную гайку, также нужно убрать. Еще бы я посоветовал установить под автомобиль специальную опору для уверенности, что машина не будет двигаться, стоящая только на домкрате.

2.Откручиваем ступичную гайку, вытаскивая шплинт. По идее, если резьба гайки в порядке, здесь не должно возникнуть никаких проблем. Но если все же есть повреждение в резьбе, воспользуйтесь головкой.

3.Далее идет снятие барабана и ступицы, применяется отвертка. Роликовая обойма вытаскивается. Она находится во внешнем ступичном подшипнике.

Приступаем к работе

Чтобы поменять на «ГАЗели» колодки передние, нужно поддомкратить ее переднюю часть. Приставляем гидравлической домкрат к раме (потому что к «балке» он не упрется, так как она слишком низко находится). Также срываем колесные болты. На вывешенном «передке» окончательно их откручиваем и снимаем колесо. Для большего удобства выкручиваем руль в крайнее положение (чтобы тормозной суппорт выглядывал из-под колесной арки). Затем при помощи ключа на 17 вынимаем болт, что крепит скобу. Прокручиваем вокруг второго направляющего пальца корпус скобы. Так нам откроется доступ к изношенным накладкам. Их можно смело вынимать руками, без каких-либо инструментов. Затем очищаем от грязи уступы основания и направляющие пазы, на которые будет упираться накладка.

Все, на этом процедура замены передних колодок «ГАЗели» успешно завершена. Теперь можно собирать колесо и переходить к соседней стороне. Процедура выполняется аналогичным образом. Если вы слили часть жидкости, не забудьте ее долить в бачок. Для «ГАЗели» рекомендуется использовать жидкость «РосьДот» четвертого класса.

Как устроены главный и задний тормозные цилиндры?

Благодаря главному цилиндру держится работа всей тормозной системы, ведь усилие человека, которое он прилагает к педали, преобразовывается в гидравлическое или механическое (с помощью электроусилителя) давление внутри системы машины, благодаря которому и останавливается сам автомобиль. Конструктивно он крепится на верхушке усилителя тормозов. Выше находится двухсекционный бачок, в котором есть резерв тормозной жидкости. Соединены они с помощью перепускного и компенсационного отверстия. В самом цилиндре расположены два поршня. К первому подведёт шток усилителя, второй «свободен». Удержанием занимается две возвратные пружины. Задний цилиндр принципиально в схеме своей работы не отличается.


Место крепления цилиндра в Daewoo Nexia

Замена передних тормозных накладок

Замена передних тормозных накладок на автомобиле марки Daewoo Nexia потребуется, когда есть износ фрикционных накладок, когда соединение между накладками и основанием не прочно, когда рабочая поверхность накладок замаслена и когда на накладках присутствуют борозды и сколы.

Чтобы произвести замену передних тормозных накладок на автомобиле Daewoo Nexia, необходимы пассатижи раздвижные, ключи на 14 и для откручивания колесных болтов.

  1. Снимите переднее правое колесо.
  2. Открутите болт, которым снизу крепится суппорт.
  3. Поднимите вверх суппорт.
  4. Извлеките тормозные накладки, сняв их с направляющей.
  5. На тормозной накладке, расположенной с внутренней стороны расположена металлическая пластина, ее следует снять и поставить на одну из накладок в новом комплекте.
  6. Возьмите пассатижи и с их помощью утопите поршень на рабочем цилиндре.
  7. Установите новые тормозные накладки и соберите все снятые детали в обратном порядке. Чтобы избежать самопроизвольного откручивания болта, которым осуществляется крепление суппорта, прежде чем его установить намажьте на него фиксатор для резьбы.
  8. По аналогии проделайте операцию по замене тормозных накладок на левом колесе.
  9. Проверьте, достаточно ли в бачке главного цилиндра тормозов жидкости, если ее не хватает, то долейте.

Установка новых колодок

По сути, вся процедура установки производится в обратной последовательности. Порядок такой:

  1. Нанесите на места, в которых контактируют колодки и щиток механизма, силиконовую смазку.
  2. Соедините с тросом ручника рычаг колодки.
  3. Установите опорную стойку. Для этого потребуется при помощи щипцов надавить на чашу и повернуть ее на 90 градусов.
  4. Установите планку регулировочного механизма. Совместите ее с пазом, который находится на задней колодке.
  5. Обязательно на резьбу регулировочного механизма нужно нанести силиконовую смазку.
  6. Заверните стержень, планка должна иметь как можно меньшую длину.
  7. Установите колодку, кронштейн и верхнюю стяжную пружину. После установки опорной стойки нужно надавить на чашу и провернуть ее на 90 градусов.

После этого нужно установить все пружины на свои места и проверить качество сборки. На этом заканчивается замена задних тормозных колодок на Daewoo. «Нексия» считается великолепной машиной. Кстати, вторая сторона ремонтируется аналогичным образом.

Просмотры:
8

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
