Меняем задние тормозные колодки на Ладе Гранте своими руками

Операции по замене передних тормозных колодок Лада Гранта

1. Если на автомобиле есть индикация износа тормозных колодок, то отключите минусовой провод от аккумулятора. Если такой опции нет, то аккумулятор отключать не обязательно.2. Так как автомобиль будет находиться без переднего колеса или колес, установите его устойчиво на вертикальной поверхности. Заблокируйте задние колеса ручным тормозом и упорными башмаками. 3. Проверьте уровень тормозной жидкости. Если тормозная жидкость подступает к горлышку тормозного бачка, откачайте часть жидкости.4. Отогните отверткой или с помощью зубила, пассатижев загнутый край стопорной шайбы нижнего болта (так как показано на фото)

5. Выверните нижний болт крепления тела скобы. Придерживайте ключом направляющий палец за шестигранник. (как показано на фото)

6. Теперь корпус скобы можно будет повернуть относительно оси верхнего направляющего болта.

Извлеките колодки установленные с двух сторон тормозного диска. Если колодки зажаты поршнями тормозного механизма, вставьте отвертку между колодками и диском и отведите поршни назад. Также извлечению колодок может помешать бортик образовавшийся в следствии выработки диска. В этом случае можно воспользоваться угловой шлифовальной машинкой, удалив бортик по краю диска. Если у вас колодки с индикацией износа, отключите провод подходящий к ним.

После этого колодки можно будет извлечь.7. После того как вы извлекли старые колодки,  очистите все детали тормозных механизмов от грязи и отложений, проверьте на отсутствие повреждений пыльников поршней, отсутствие течи тормозной жидкости.8. Теперь если вы точили бортик для извлечения колодок, необходимо убрать его по всему периметру тормозного диска. Можно аккуратно сточить бортик на месте, той же болгаркой. При  обработке тормозного диска на месте болгаркой, очень легко можно снять толщину больше необходимой, будьте аккуратны. Если вы снимите тормозной диск, то сточить бортик будет проще и удобней, также снятый тормозной диск можно установить на токарный станок (идеальный вариант) и снять минимальный слой, для того чтобы восстановить параллельность поверхностей тормозного диска (минимальный размер между поверхностями  не должен быть меньше 17,8мм)

(На фото выше показан бортик образовавшийся при износе, такой бортик не только мешает эффективно тормозить из за того что не обеспечивает точное прилегание поверхностей колодка диск, но и может издавть скрип во время трения о направляющие расположенные на колодках – канавка от износа видна на фото)

… стачивать бортик болгаркой на снятом диске намного удобнее

9. При установке новых колодок, необходимо будет утопить поршень в цилиндр. Для этого опустите корпус с цилиндром на место, возьмите отвертку или монтажу и упираясь в диск аккуратно вдавите поршень внутрь. Можно воспользоваться и большими пассатижами  (корпус с цилиндром при этом должен быть поднят).

 Контролируйте, чтобы во время этой операции тормозная жидкость не перелилась через горлышко бачка тормозной жидкости, расположенного в моторном отсеке, на главном тормозном цилиндре. Если поршень не перемещается или плохо перемещается, то можно открутить спускной штуцер, так чтобы тормозная жидкость едва сочилась через него. При этом вжимать поршень на место будет гораздо легче. Не забудьте под штуцер подставить емкость,  чтобы собирать вытекающую жидкость, а после установки колодок затянуть его обратно.  Если и в этом случае поршень не перемещается,  необходимо будет заменить тормозной механизм на новый. 10 После установки новых колодок опустите скобу с цилиндром вниз, закрутите нижний болт и застопорите от раскручивания стопорной шайбой. Несколько раз нажмите на педаль тормоза для установки должного зазора. Поставьте на место колесо. Проверьте еще раз уровень тормозной жидкости в бачке.

Сборка

Теперь подготовьте новые колодки к установке. Для этого соедините рычаг ручника с колодкой пальцем и шплинтом. При этом слегка смажьте соединение графитовой смазкой.

Прижимные пружинки также купил новые, стоят они копейки. Колодки ставятся с упором в нижнюю часть. Не забудьте зацепить их прижимными пружинками.

Распорная планка ставится широким разрезом в сторону рычага ручника.

Верхние и нижние части колодок должны быть стянуты пружинами. Устанавливать их трудно, для этого я использую пассатижи, но некоторые применяют шило. Поршни пока не касаются колодок. Но после прокачки тормозов, они выйдут из цилиндра и займут свое место.

Осталось проверить, налезет ли барабан, и прокачать систему. После проверки оказалось, что барабан не ставится, мешают колодки. Мне пришлось сводить ручник, то есть, лезть под днище Лады Гранты, ослаблять регулировку ручного тормоза.

Далее действовал так:

  1. Протер поверхность колодок бензином или растворителем, чтобы удалить пятна смазки.
  2. Установил барабан.
  3. Прикрутил направляющие.
  4. Прокачал систему, нажав несколько раз на педаль тормоза.

Аналогично работы проводятся на другой стороне автомобиля. Подписывайтесь, ставьте нравится публикация или нет. Пишите, как вы меняли колодки, что я забыл указать, в чем особенности. Всем удачи и добра!

Три подготовительных действия

Замена тормозных колодок своими руками: как понять что пора менять? поэтапная инструкция как заменить тормозные колодки на авто (90 фото) Стандартные комплектации компонуются: передними дисковыми тормозами, а сзади привычный для отечественного автолюбителя — барабанный механизм.

В бачке с жидкостью DOT нужно проверить уровень. Он должен соответствовать о. Лишнюю жидкость вытягивают из бачка, используя шприц или грушу. Сначала, конечно же, надо выкрутить крышку (см. рис. ниже).

После замены колодок жидкость нужно долить обратно.

Кузов можно зафиксировать, используя домкрат и страховку. Все действия напоминают замену колеса. Домкрат устанавливают перед аркой, а затем, сместив кузов на достаточную высоту, под него подкладывают страховочную деталь. Само колесо нужно снять тоже.

  • Ослабляют крепёжные винты на диске;
  • Проводят действия с домкратом;
  • Снимают колесо.

На последнем шаге нужно ослабить ручник. Не забывайте об этом.

Какие тормозные колодки выбрать?

Я не знаю ответа на этот вопрос. Скажу честно, на рынке очень много подделок известных брэндов. Например, тормозные колодки Ferodo — лидер по подделкам. Я же установил заводские тормозные колодки, . Они не скрипят. А судя по износу старых колодок и присутствию цветовой раскраски на болте суппорта, колодки стояли оригинальные. А пробег на момент замены приблизился к 60 000 км. Но… Тормозному диску пришёл конец, вернее обоим.

Тормозная система автомобиля Lada Granta 2190.

Тормозная система

— это такая система автомобиля, благодаря которой можно управлять замедлением или снижением скорости, вплоть до полной остановки, а также избежать движение или скатывания при стоянке авто.

К тормозной системе автомобиля Лада Гранта относятся такие элементы, как тормозные колодки, тормозные цилиндры, тормозные шланги и трубопроводы, вакуумный усилитель тормозов, распределитель тормозных сил, главный тормозной цилиндр и т.д.

Тормозная система Гранты во многом повторяет такую автомобиля Лада Калина. Система является двухконтурной. Это означает, что 2 контура работают независимо друг от друга. То есть, при потере герметичности одного контура, 2-й остается рабочим. Именно поэтому, в один контур включена левая и правая сторона автомобиля. В целях более безопасного торможения в случае выхода из строя одного из тормозного контура правая и левая сторона должна тормозить одинаково. Достигается это благодаря соединению в один контур пар колес: левое переднее — правое заднее; правое переднее — левое заднее.

Для более эффективного и комфортного торможения на автомобиле Лада Гранта применен вакуумный усилитель тормозов(ВУТ). Он усиливает в несколько раз прикладываемое на педаль тормозов усилие. Следует заметить, что ВУТ работоспособен только при заведенном двигателе. Поэтому, не стоит выключать зажигание авто при езде накатом с горки — у Вас возникнет ощущение что тормоза пропали.

Гидравлическая схема тормозов Лада Гранта(версия без ABS)

  • 1, 25 — тормозные механизмы правого переднего и левого переднего колеса;
  • 2, 24 — тормозной шланг подвода тормозной жидкости к правому и левому переднему колесам;
  • 3, 4, 15, 18, 21, 5, 10, 13, 22, 27 -трубопроводы гидравлической тормозной системы;
  • 6 — пластиковый бачок главного цилиндра тормозов;
  • 7 — главный цилиндр гидропривода тормозов;
  • 8 — вакуумный усилитель;
  • 9, 30 — держатели трубопроводов;
  • 11 — гибкий шланг тормозного механизма правого заднего колеса;
  • 12, 17- тормозной механизм правого заднего колеса;
  • 14, 31 — скобы крепления гибких шлангов;
  • 16- гибкий шланг тормозного механизма левого заднего колеса;
  • 19 — упругий рычаг привода регулятора давления;
  • 20 — регулятор давления;
  • 23 – педаль тормоза;
  • 24 — гибкий тормозного механизма левого переднего колеса;
  • 26 — тройник контура правый передний — левый задний тормоза;
  • 28 — тройник контура левый передний — правый задний тормоза;
  • 29 — болты крепления тройников В зависимости от комплектации, на Лада Гранта может быть установлена антиблокировочная система тормозов, которая не дает колесам тормозить юзом, повышая этим устойчивость и оставляя управляемость автомобиля во время экстренного торможения.Гидравлическая схема тормозов Лада Гранта с системой ABS
  • 1, 14, 22 — скобы крепления гибких шлангов;
  • 2 — тормозной механизм правого переднего колеса;
  • 3 — гибкий шланг тормозного механизма правого переднего колеса;
  • 4, 5, 15, 18, 26 — трубопроводы контура правый передний — левый задний тормоза;
  • 6, 10, 13, 27, 28 — трубопроводы контура левый передний — правый задний тормоза;
  • 7 — пластиковый бачок главного тормозного цилиндра;
  • 8-вакуумный усилитель;
  • 9, 24 — держатели трубопроводов;
  • 11 — гибкий шланг тормозного механизма правого заднего колеса;
  • 12 — тормозной механизм заднего колеса;
  • 16 -тормозной механизм заднего левого колеса;
  • 17 — гибкий шланг тормозного механизма левого заднего колеса;
  • 19 – педаль тормоза; 20-тормозной механизм левого переднего колеса;
  • 21 — гибкий шланг тормозного механизма левого переднего колеса;
  • 23 — главный цилиндр гидропривода тормозов;
  • 25 — гидро-электронный модуль ABS В данном разделе Вы сможете найти описание по замене тормозных колодок, шлангов, работе вакуумного тормозного цилиндра.

Продолжение пошаговой инструкции

Теперь давайте вернемся к замене тормозных колодок, продолжим с момента, когда мы сняли тормозной барабан (Шаг 8-й).

Шаг 9-й: снимаем перфорированный диск, именуемый ротором антиблокировочной системы (ABS).

Теперь, чтобы снять тормозные колодки, нужно в четырех местах отсоединить пружины, которые их удерживают. Из куска проволоки было изготовлено нехитрое приспособление в виде крючка, которым очень удобно отсоединять и обратно одевать тормозные пружины.

Если кто-то привык пользоваться плоскогубцами или отверткой – пожалуйста. В этой инструкции будет использоваться крючок.

Шаг 10-й: отсоединяем одну боковую пружину.

Шаг 11-й: отсоединяем нижнюю пружину.

Шаг 12-й: отсоединяем верхнюю пружину.

Шаг 13-й: освободившуюся тормозную колодку аккуратно убираем, не повредив датчик ABS.

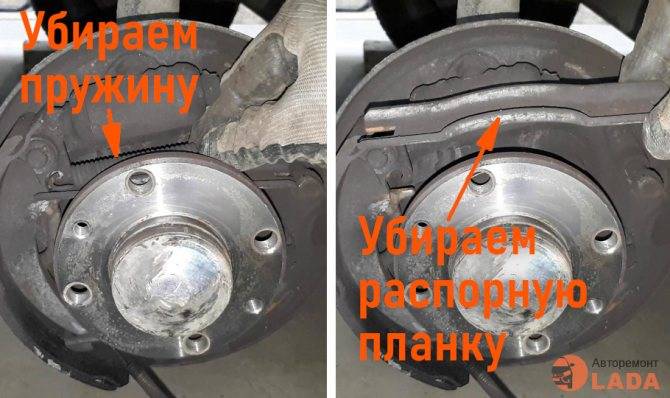

Шаг 14-й: убираем верхнюю пружину и распорную планку.

И у нас осталась еще одна пружина, удерживающая тормозную колодку, расположенную слева.

Шаг 15-й: отсоединяем боковую пружину и отводим вниз освободившуюся колодку.

Шаг 16-й: выводим рычаг из зацепления с тросом ручника.

На этом демонтаж старых тормозных колодок завершен.

Мойка снятых деталей

При желании, все что вы сняли можно отмыть бензином или очистителем тормозов. Для этого удобно использовать небольшую малярную кисточку.

Отмываем пружины, распорную планку и рычаг ручного привода колодок, он нам еще пригодится.

Шаг 17-й: отсоединяем рычаг ручного привода тормозных колодок от старой колодки. Для этого необходимо вытащить вот этот шплинт.

Шаг 18-й: давим на палец и отсоединяем рычаг.

Теперь все тоже самое проделываем с новой колодкой, только в обратной последовательности.

Шаг 19-й: Вставляем палец, одеваем шайбу, вставляем шплинт и разводим усики в стороны.

Готово! Новую колодку можно устанавливать на место.

Шаг 20-й: на колодку можно сразу надеть нижнюю стягивающую пружину, а затем продеть рычаг ручного привода колодок в трос стояночного тормоза.

Шаг 21-й: фиксируем колодку с помощью боковой пружины. Для этих целей удобнее использовать шило.

Заводим пружину. Тут главное попасть в отверстие. Когда кончик пружины попадет в отверстие, вы услышите характерный щелчок.

С этого момента развитие событий может принимать самый неожиданный оборот. Пожалуйста, будьте внимательны, потому что сейчас мы разберем самые распространенные ошибки, из-за которых тормозной барабан не надевается на колодки.

Необходимый инструмент

В процессе потребуется следующее:

  • тормозная жидкость и насос для удаления ее избытков (если под рукой нет специального насоса, вполне можно воспользоваться обыкновенной клизмой или шприцом);
  • накидной ключ на 13;
  • рожковый ключ на 17;
  • мощная шлицевая отвертка;
  • щетка с достаточно жесткой щетиной, чтобы удалить загрязнения с мест фиксации колодок;
  • плоскогубцы.
  • желательно струбцина (для запрессовки тормозного цилиндра)

Перед началом работы машина в обязательном порядке жестко фиксируется. В идеале, для этого используются специальные башмаки, подпирающие колеса. Если таковых под рукой не оказалось, можно воспользоваться и подручными опорами, к примеру, кирпичами.

Замена задних колодок Лада Гранта

Замена задних тормозных колодок на Lada Granta требуется при критической толщине накладки, которая составляет около 1.5 миллиметра. Оценить состояние колодок можно даже без снятия барабанов. Для оценки передней колодки в тормозном щите выполнено специальное смотровое окно закрытое резиновой заглушкой. Именно через это отверстие и можно рассмотреть толщину накладки. Смотрим на фото далее.

Для замены колодок на Лада Гранта обязательно понадобится яма или эстакада, ведь перед снятием барабанов необходимо ослабить тросик ручника, без того снять тормозной механизм затруднительно. Для доступа к месту регулировки стояночного тормоза снимаем теплозащитный экран (на фото).

Головкой «на 10» отворачиваем четыре гайки крепления заднего теплозащитного экрана дополнительного глушителя.

Снимаем с переднего кронштейна подвески дополнительного глушителя резиновую подушку. Сдвигаем теплозащитный экран вперед, открывая доступ к узлу регулировки стояночного тормоза.

Удерживая ключом «на 13» регулировочную гайку наконечника троса, головкой того же размера отворачиваем контргайку. Вращая регулировочную гайку против часовой стрелке, освобождаем тросы.

Снимаем заднее колесо и надежно фиксируем кузов Лада Гранта на надежной подставке заводского изготовления.

Если автомобиль укомплектован антиблокировочной системой АВS, то тормозной механизм имеет некоторые конструктивные отличия. На Lada Granta, оборудованном ABS, следует отсоединить датчик скорости вращения колеса от тормозного щита во избежание повреждения датчика. Головкой Е-8 отворачиваем винт крепления датчика и вынимаем датчик из отверстия в кронштейне, закрепленном на щите тормозного механизма.

Далее все работы показаны на Лада Гранта без ABS. Об отличиях будет оговорено по мере разборки тормозного механизма.

Накидным ключом (лучше шестигранной головкой, что бы не сорвать грани) «на 7» отворачиваем два направляющих штифта колеса и снимаем тормозной барабан.

Внимание! Не нажимайте педаль тормоза после снятия барабана, так как поршни могут полностью выйти из цилиндра. Если барабан Лада Гранта снять не удается, то, равномерно поворачивая его, молотком с пластмассовым наконечником (или обычным молотком через деревянный брусок) наносим удары по торцу барабана

Обычно центральная часть барабана закисает при сопряжении с металлом ступицы

Если барабан Лада Гранта снять не удается, то, равномерно поворачивая его, молотком с пластмассовым наконечником (или обычным молотком через деревянный брусок) наносим удары по торцу барабана. Обычно центральная часть барабана закисает при сопряжении с металлом ступицы.

Далее необходимо утопить поршни внутрь рабочего цилиндра. Для этого двумя монтажными лопатками надавливаем на колодки, опираясь на буртик тормозного щита.

Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины и снимаем пружину.

Выводим верхние упоры колодок из прорезей поршней цилиндра и вынимаем распорную планку.

Поддев отверткой, выводим из зацепления с колодкой крючок нижней стяжной пружины и снимаем пружину.

Отверткой выводим из зацепления с колодкой прижимную пружину.

Снимаем переднюю колодку.

Отсоединив от задней колодки прижимную пружину, опускаем колодку и выводим рычаг привода стояночного тормоза из отверстия наконечника троса стояночного тормоза.

Распрямляем шплинт и вынимаем его из отверстия пальца рычага привода стояночного тормоза. Снимаем с пальца шайбу. Снимаем рычаг и вынимаем палец.

Элементы тормозного механизма заднего колеса Лада Гранта на следующем фото:

  • 1 — передняя колодка автомобиля без ABS
  • 2 — передняя колодка автомобиля с ABS
  • 3 — распорная планка
  • 4 — верхняя стяжная пружина
  • 5 — палец
  • 6 — шайба
  • 7 — шплинт
  • 8 — задняя колодка автомобиля с ABS
  • 9 — задняя колодка автомобиля без ABS
  • 10 — рычаг привода стояночного тормоза
  • 11 — нижняя стяжная пружина

Ось заднего колеса в сборе со ступицей – снятие и установка, разборка и сборка

Снятие

1. Установить автомобиль на двухстоечный подъемник и выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).

2. Снять заднее колесо.

3. Снять колпак ступицы, отвернуть гайку 6 крепления ступицы и снять шайбу (головка сменная 30, вороток).

Снятие оси заднего колеса в сборе со ступицей:

  • рычаг задней подвески;
  • болты крепления оси заднего колеса;
  • щит заднего тормоза;
  • цилиндр колесный заднего тормоза;
  • ступица заднего колеса;
  • гайка крепления ступицы;
  • ось заднего колеса

: Гайки ступиц подлежат замене, повторное использование гаек не допускается.

4. Поднять автомобиль на высоту, удобную для выполнения работ.

5. Ослабить натяжение тросов привода стояночного тормоза.

6. Снять тормозной барабан и ротор заднего колеса (при наличии), детали заднего тормоза.

7. Отсоединить тормозную трубку от рабочего цилиндра.

8. Отсоединить датчик скорости задних тормозов от кронштейна (при наличии) и извлечь его.

9. Отвернуть четыре болта 2 крепления оси заднего колеса к фланцу рычага 1 задней подвески и снять пружинные шайбы (насадка под внутренний шестигранник 8, ключ трещоточный).

10. Снять ось 7 в сборе со ступицей 5 и щитом 3 заднего тормоза в сборе с колесным цилиндром 4.

11. Заменить подшипник ступицы заднего колеса.

Установка

1. Установить на фланец рычага задней подвески ось в сборе со ступицей и щитом заднего тормоза в сборе с колесным цилиндром, установить пружинные шайбы и завернуть четыре болта крепления. Момент затяжки болтов 35…43 Н·м (3,5…4,3 кгс·м) (насадка под внутренний шестигранник 8, ключ трещоточный, ключ динамометрический).

2. Установить на ось ступицы шайбу, завернуть и застопорить новую гайку крепления ступицы заднего колеса, деформируя стопорный поясок гайки в пазы хвостовика оси ступицы.

3. Установить колпак ступицы. Момент затяжки гайки 190…225 Н·м (19,0…22,5 кгс·м) (головка сменная 30, вороток, ключ динамометрический, кернер, молоток).

4. Установить на тормозной щит детали задних тормозов, подсоединить трос ручного привода тормоза, подсоединить тормозную трубку к рабочему цилиндру, установить на место датчик скорости задних колес, ротор заднего колеса и тормозной барабан.

5. Выполнить прокачку тормозной системы.

6. Произвести регулировку ручного привода тормоза.

7. Установить заднее колесо.

8. Проверить эффективность рабочего тормоза.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

  • Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
  • Portmone (оплата с любых банковских карт, аккаунта Portmone);
  • PayPal (оплата с любых банковских карт, аккаунта PayPal);
  • WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Замена задних колодок Лада Гранта

Замена задних тормозных колодок на Lada Granta требуется при критической толщине накладки, которая составляет около 1.5 миллиметра. Оценить состояние колодок можно даже без снятия барабанов. Для оценки передней колодки в тормозном щите выполнено специальное смотровое окно закрытое резиновой заглушкой. Именно через это отверстие и можно рассмотреть толщину накладки. Смотрим на фото далее.

Для замены колодок на Лада Гранта обязательно понадобится яма или эстакада, ведь перед снятием барабанов необходимо ослабить тросик ручника, без того снять тормозной механизм затруднительно. Для доступа к месту регулировки стояночного тормоза снимаем теплозащитный экран (на фото).

Головкой «на 10» отворачиваем четыре гайки крепления заднего теплозащитного экрана дополнительного глушителя.

Снимаем с переднего кронштейна подвески дополнительного глушителя резиновую подушку. Сдвигаем теплозащитный экран вперед, открывая доступ к узлу регулировки стояночного тормоза.

Удерживая ключом «на 13» регулировочную гайку наконечника троса, головкой того же размера отворачиваем контргайку. Вращая регулировочную гайку против часовой стрелке, освобождаем тросы.

Снимаем заднее колесо и надежно фиксируем кузов Лада Гранта на надежной подставке заводского изготовления.

Если автомобиль укомплектован антиблокировочной системой АВS, то тормозной механизм имеет некоторые конструктивные отличия. На Lada Granta, оборудованном ABS, следует отсоединить датчик скорости вращения колеса от тормозного щита во избежание повреждения датчика. Головкой Е-8 отворачиваем винт крепления датчика и вынимаем датчик из отверстия в кронштейне, закрепленном на щите тормозного механизма.

Далее все работы показаны на Лада Гранта без ABS. Об отличиях будет оговорено по мере разборки тормозного механизма.

Накидным ключом (лучше шестигранной головкой, что бы не сорвать грани) «на 7» отворачиваем два направляющих штифта колеса и снимаем тормозной барабан.

Внимание! Не нажимайте педаль тормоза после снятия барабана, так как поршни могут полностью выйти из цилиндра. Если барабан Лада Гранта снять не удается, то, равномерно поворачивая его, молотком с пластмассовым наконечником (или обычным молотком через деревянный брусок) наносим удары по торцу барабана. Обычно центральная часть барабана закисает при сопряжении с металлом ступицы

Обычно центральная часть барабана закисает при сопряжении с металлом ступицы

Если барабан Лада Гранта снять не удается, то, равномерно поворачивая его, молотком с пластмассовым наконечником (или обычным молотком через деревянный брусок) наносим удары по торцу барабана. Обычно центральная часть барабана закисает при сопряжении с металлом ступицы.

Далее необходимо утопить поршни внутрь рабочего цилиндра. Для этого двумя монтажными лопатками надавливаем на колодки, опираясь на буртик тормозного щита.

Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины и снимаем пружину.

Выводим верхние упоры колодок из прорезей поршней цилиндра и вынимаем распорную планку.

Поддев отверткой, выводим из зацепления с колодкой крючок нижней стяжной пружины и снимаем пружину.

Отверткой выводим из зацепления с колодкой прижимную пружину.

Снимаем переднюю колодку.

Отсоединив от задней колодки прижимную пружину, опускаем колодку и выводим рычаг привода стояночного тормоза из отверстия наконечника троса стояночного тормоза.

Распрямляем шплинт и вынимаем его из отверстия пальца рычага привода стояночного тормоза. Снимаем с пальца шайбу. Снимаем рычаг и вынимаем палец.

Элементы тормозного механизма заднего колеса Лада Гранта на следующем фото:

  • 1 — передняя колодка автомобиля без ABS
  • 2 — передняя колодка автомобиля с ABS
  • 3 — распорная планка
  • 4 — верхняя стяжная пружина
  • 5 — палец
  • 6 — шайба
  • 7 — шплинт
  • 8 — задняя колодка автомобиля с ABS
  • 9 — задняя колодка автомобиля без ABS
  • 10 — рычаг привода стояночного тормоза
  • 11 — нижняя стяжная пружина
Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
