Рабочий цикл карбюраторного двигателя:
— Такт впускаВ течение этого такта поршень опускается из верхней мёртвой точки (ВМТ) в нижнюю мёртвую точку (НМТ). В это время кулачки распредвала открывают впускной клапан, и через этот клапан в цилиндр засасывается свежая топливно-воздушная смесь.— Такт сжатия Поршень идёт из НМТ в ВМТ, сжимая рабочую смесь. При этом значительно возрастает температура смеси. Отношение рабочего объёма цилиндра в НМТ и объёма камеры сгорания в ВМТ называется степенью сжатия. Степень сжатия — очень важный параметр, обычно, чем она больше, тем больше топливная экономичность двигателя. Однако, для двигателя с большей степенью сжатия требуется топливо с большим октановым числом, которое дороже. Такт расширения, или рабочий ход
Незадолго до конца цикла сжатия топливовоздушная смесь поджигается искрой от свечи зажигания. Во время пути поршня из ВМТ в НМТ топливо сгорает, и под действием тепла сгоревшего топлива рабочая смесь расширяется, толкая поршень. При расширении газы совершают полезную работу, поэтому ход поршня при этом такте коленчатого вала называют рабочим ходом. Степень «недоворота» коленчатого вала двигателя до ВМТ при поджигании смеси называется углом опережения зажигания. Опережение зажигания необходимо для того, чтобы сгорание топлива успело, полностью закончится к моменту достижения поршнем НМТ, то есть для наиболее эффективной работы двигателя. Сгорание топлива занимает практически фиксированное время, поэтому для повышения эффективности двигателя нужно увеличивать угол опережения зажигания при повышении оборотов. В старых двигателях эта регулировка производилась механическим устройством (центробежным и вакуумным регулятором, воздействующим на прерыватель). В современных двигателях для регулировки угла опережения зажигания используют электронику.
Гифка наглядно демонстрирует процесс работы четырехтактного двигателя
— Такт выпуска После НМТ рабочего цикла открывается выпускной клапан, и движущийся вверх поршень вытесняет выхлопные газы из цилиндра двигателя. При достижении поршнем ВМТ выпускной клапан закрывается, и цикл начинается сначала.
Полностью очистить цилиндры двигателя от продуктов сгорания практически невозможно (слишком мало времени), поэтому при последующем впуске свежей горючей смеси она перемещается с остаточными отработавшими газами и называется рабочей смесью.
Коэффициент остаточных газов характеризует степень загрязнения свежего заряда отработавшими газами и представляет собой отношение массы продуктов сгорания, оставшихся в цилиндре, к массе свежей горючей смеси. Для карбюраторных двигателей коэффициент остаточных газов находится в пределах 0,06-0,12.
По отношению к рабочему ходу такты впуска, сжатия и выпуска являются вспомогательными.
Рабочий цикл дизельного двигателяРабочие циклы четырёхтактного дизеля и карбюраторного двигателя существенно различаются по способу смесеобразования и воспламенения рабочей смеси. Основное отличие состоит в том, что в цилиндр дизеля при такте впуска поступает не горючая смесь, а воздух, который из–за большой степени сжатия нагревается до высокой температуры, а затем в него впрыскивается мелкораспыленное топливо, которое под действием высокой температуры воздуха самовоспламеняется.
Одноцилиндровый четырехтактный бензиновый двигатель принцип работы.
Одноцилиндровый четырехтактный бензиновый двигатель принцип работы.
В наше время на автомобилях используются четырехтактные многоцилиндровые двигатели. Для того, чтобы вы могли самостоятельно ремонтировать двигатель и определять характер неисправности, вначале необходимо узнать его устройство и принцип работы. Для того чтобы представить как же он все таки работает, рассмотрим принцип работы одноцилиндрового четырехтактного бензинового двигателя. Отличие у них только в количестве цилиндров.
Рис 1 – Одноцилиндровый четырехтактный бензиновый двигатель в разрезе.
1 – глушитель. 2 – пружина клапана. 3 – карбюратор. 4 – впускной клапан. 5 – поршень. 6 – свеча зажигания. 7 – выпускной клапан. 8 – шатун. 9 – маховик. 10 – распределительный вал. 11 – коленчатый вал.
- Принцип работы одноцилиндрового четырехтактного двигателя следующий:
- Такт впуска. Такт – это процесс, происходящий в цилиндре за один ход поршня.
Рис 2 – Такт впуска.
1 – впускной клапан. 2 – свеча зажигания. 3 – выпускной клапан. 4 – шатун.
Направление вращения коленчатого вала происходит по часовой стрелке. Вначале поршень у нас находится в верхней мертвой точке ВМТ. За первый такт коленчатый вал совершает пол оборота (180 градусов), тем самым перемещая поршень из ВМТ в нижнюю мертвую точку НМТ. Когда поршень перемещается вниз, у нас в цилиндре создается разряжение. Одновременно с перемещением поршня открывается впускной клапан 1, в конце первого такта клапан откроется полностью. Благодаря создавшемуся разряжению в цилиндре засасывается горючая смесь, которая представляет собой смешанные пары бензина с воздухом. Не забываем, что в цилиндре у нас еще присутствуют продукты сгорания от предыдущего цикла. В итоге это все смешивается и у нас получается рабочая смесь.
Подробнее о такте впуска. - Такт сжатия.
Рис 3 – Такт сжатия.
Следующий оборот на 180 градусов приводит перемещение из НМТ в ВМТ. В этом такте оба клапана у нас закрыты, что приводит рабочую смесь к сжатию и повышению давления до 1.8 МПа и температуры 600 градусов Цельсия. Подробнее о такте сжатия.
- Такт расширение. Рабочий ход.
Рис 4 – Такт расширение. Рабочий ход.
По окончанию сжатия происходит воспламенение рабочей смеси от искры создаваемой свечей 2 и ее сгорание. Что приводит к увеличению температуры до 2500 градусов Цельсия и давления до 5 МПа. За счет резкого повышения давления, поршень начинает перемещаться вниз, толкая шатун 4, который в свою очередь совершает вращательное действие на коленчатый вал. В этом такте совершается полезная работа, тепловая энергия преобразуется в механическую. При подходе поршня к НМТ начинает открываться выпускной клапан 3, через который отводятся отработанные газы. В результате температура у нас падает до 1200 градусов, а давление до 0.65 МПа. Подробнее о такте рабочего хода.
- Такт выпуска.
Рис 5 – Такт выпуска.
В этом такте у нас полностью открывается выпускной клапан 3. Поршень перемещается из нижней мертвой точки в высшую, выталкивая отработанные газы. Далее газы попадают в выпускной коллектор, затем пройдя через глушитель в атмосферу. В конце такта температура в цилиндре падает до 500 градусов, а давление до 0.1 МПа. Полностью цилиндр от отработанных газов не освобождается, какой-то их процент остается и участвует в последующем такте. Подробнее о такте выпуска.
В процессе работы двигателя все перечисленные такты повторяются циклически. При 3 такте, где совершается рабочий ход поршня, механическая энергия от коленвала передается маховику, которую он накапливает и использует ее в последующих тактах. Благодаря маховику работа двигателя становится ровной и устойчивой.
Конструктивные и эксплуатационные отличия четырехтактных двухтактных бензиновых двигателей
Главное отличие четырехтактного двигателя от двухтактного обусловлено разными механизмами газообмена, а именно: удалением отработанных газов и подачей топливно-воздушной смеси в цилиндр.
Процессы заполнения цилиндра и его очистки в четырехтактном двигателе происходят с помощью газораспределительного специального механизма, который в определенное время открывает и закрывает рабочий цикл.
Очистка цилиндра и его заполнение в двухтактном двигателе выполняется в одно время с с расширением и сжатием при нахождении поршня поблизости мертвой нижней точки. В стенках цилиндра для этого имеется два отверстия: продувочное или впускное и выпускное. Через выпускное отверстие поступает топливная смесь, и выходят отработанные газы.
Основные отличия двухтактных и четырехтактных двигателей:
- Литровая мощность. В четырехтактном двигателе на два оборота коленчатого вала приходится один рабочий ход. Поэтому теоретически двухтактный двигатель должен иметь литровую мощность вдвое больше, чем четырехтактный. Но на практике превышение составляет около 1,8 раза, благодаря использованию поршня при расширении хода, а также наличия худшего механизма освобождения цилиндра от отработанных газов и больших затрат на продувку части мощности.
- Потребление топлива. Двухтактный двигатель превосходит четырехтактный в удельной и литровой мощности, но уступает в экономичности. Отработанные газы вытесняются воздушно — топливной смесью, которая поступает в цилиндр из шатунно-кривошипной камеры. Часть топливной смеси при этом поступает в выхлопные каналы и удаляется с отработанными газами.
- У двухтактного и четырехтактного двигателей принцип смазки двигателя существенно отличается. Двухтактные модели характеризуются необходимостью смешивания бензина с моторным маслом в определенных пропорциях. Масляная воздушно-топливная смесь циркулирует в поршневой и кривошипной камерах, смазывая подшипники коленчатого вала и шатуна. Мельчайшие капли масла при возгорании топливной смеси сгорают вместе с бензином. Продукты сгорания уходят вместе с отработанными газами.
Смешивают бензин с маслом двумя способами. Это может быть простое перемешивание, которое проводится перед тем, как залить в бак топливо и раздельная передача. Во втором случае масляно-топливная смесь образуется во впускном патрубке, расположенном между цилиндром и карбюратором.
Двигатель в последнем случае оснащен масляным бачком с трубопроводом, соединенным с плунжерным насосом. Насос подает масло во впускной патрубок в том количестве, которое необходимо. Производительность насоса зависит от того, как расположена ручка подачи «газа». Поступление масла тем больше, чем больше подается топливо. Более совершенной является раздельная система смазки двухтактного двигателя. Отношение бензина к маслу при ней может достигать 200:1. Это приводит к снижению расхода масла и к уменьшению дымности. Такую систему используют, например, на современных скутерах.
В четырехтактных двигателях бензин с маслом не смешивают, а подают отдельно, для чего двигатели имеют классическую систему смазки, которая состоит из фильтра, масляного насоса, трубопроводной магистрали и клапанов. В качестве масляного бачка может выступать картер двигателя (смазка с «мокрым «картером) либо отдельный бачок («сухой» картер).
В первом случае насос всасывает из поддона масло, направляет его во входную полость, а затем по каналам -к деталям шатунно-кривошипной группы, к подшипникам коленвала и газораспределительному механизму.
В случае смазки с «сухим» картером масло заливают в бочок. Оттуда оно при помощи насоса попадает к трущимся поверхностям. Стекающую в картер часть масла откачивают дополнительным насосом и возвращают в бачок.
Для очищения масла от разных продуктов износа двигатель имеет фильтр. Кроме того при необходимости устанавливают охлаждающие фильтра, потому как температура масла в процессе работы может очень сильно подниматься.
Бензиновый четырехтактный двухцилиндровый двигатель 680 куб.см.
Предлагаемый мотор укомплектован всеми системами, не требует доукомплектации отечественными деталями и устройствами, не отличающимися надежностью. В то же время в нем не использованы сложные электронные системы, что добавляет ему надежности и простоты в эксплуатации. Все регулировки уже установлены на заводе-изготовителе и при доработке нашей компанией. На коленчатый вал мотора мы устанавливаем ведущий регулятор вариатора типа «Сафари». При этом мотор дорабатывается для правильной работы с вариатором. К тягам управления дроссельной заслонкой мы подсоединяем тросик газа. Установка на снегоход потребует от Вас минимум навыков и времени. Порядок проведения работ изложен в инструкции по установке. Двигатель обеспечит Вашему снегоходу максимальную скорость до 60 км/ч на укатанной поверхности. Скорость и динамика разгона при движении по целине не уступает снегоходу с родным двигателем.
В отличие от аналогов, для повышения надежности и защиты двигателя от повреждений при опрокидывании снегохода, на 2-х цилиндровые двигатели по нашему заказу дополнительно установлен датчик давления масла, который глушит мотор при падении давления в масляной магистрали.
Наши двигатели объемом 640 куб.см снабжены мощными генераторами: 20 А, 240 Вт
, что позволит владельцу снегохода с таким двигателем не ограничивать себя в использовании световых и подогревательных приборов- обогрев рукояток, курка и сидения.
Технические характеристики четырехтактного двухцилиндрового двигателя для снегохода «Рысь»:
Рабочий объем 680 куб.см Мощность при 4600 об/мин. 32 л.с. Вес двигателя 43 кг Диаметр хвостовика коленчатого вала 28,5 мм Длина хвостовика коленчатого вала 94 мм Габаритные размеры: глубина от торца регулятора ведущего шкива вариатора коленчатого вала до задней плоскости мотора 520 мм ширина 480 мм высота по глушителю 450 мм высота со снятым глушителем и корпусом воздушного фильтра 400 мм Высота оси хвостовика коленчатого вала от плоскости основания 132 мм Расстояния между отверстиями крепления мотора на его основании 198х110 мм Объем заливаемого в картер масла около 1900 мл Охлаждение- воздушное принудительное Тип масла 5w-30, 10W-30
Преимущества двигателя:
1. Экономия топлива в 1,5-2 раза благодаря 4-тактному циклу . 2. Большая скорость под нагрузкой. 3. Лучшая динамика разгона благодаря более высокому крутящему моменту. 4. Экономия масла, которое не надо смешивать с топливом. 5. Более чистый выхлоп из-за отсутствия масла в бензине и полного сжигания топливной смеси. 6. Легкий запуск благодаря отсутствию масла в топливе и более совершенному карбюратору. 7. Больший ресурс. 8. Большая надежность благодаря качеству изготовления и компоновки всех систем в одном блоке на двигателе. 9. Двигатель оборудован как ручным, так и электростартером.
Стоимость двухцилиндрового четырехтактного бензинового двигателя 680 для снегохода «Рысь» — 67 000 руб.
Бензиновый четырехтактный двухцилиндровый двигатель 680 куб.см. на снегоходе «Рысь»:
Инструкция по установке бензинового четырехтактного двигателя «ФАНТЕК» 620 на снегоход «Рысь».
Устройство двигателя автомобиля
Для того, чтобы понять принцип работы двигателя, нужно иметь некоторые представления о самом двигателе и его строении.
В устройстве двигателя поршень является ключевым элементом рабочего процесса. Поршень выполнен в виде металлического пустотелого стакана, расположенного сферическим дном (головка поршня) вверх. Направляющая часть поршня, иначе называемая юбкой, имеет неглубокие канавки, предназначенные для фиксации в них поршневых колец. Назначение поршневых колец – обеспечивать, во-первых, герметичность надпоршневого пространства, где при работе двигателя происходит мгновенное сгорание бензиново-воздушной смеси и образующийся расширяющийся газ не мог, обогнув юбку, устремиться под поршень. Во-вторых, кольца предотвращают попадание масла, находящегося под поршнем, в надпоршневое пространство. Таким образом, кольца в поршне выполняют функцию уплотнителей. Нижнее (нижние) поршневое кольцо называется маслосъемным, а верхнее (верхние) – компрессионным, то есть обеспечивающим высокую степень сжатия смеси.
Когда из карбюратора или инжектора внутрь цилиндра попадает топливно-воздушная или топливная смесь, она сжимается поршнем при его движении вверх и поджигается электрическим разрядом от свечи системы зажигания (в дизеле происходит самовоспламенение смеси за счет резкого сжатия). Образующиеся газы сгорания имеют значительно больший объем, чем исходная топливная смесь, и, расширяясь, резко толкают поршень вниз. Таким образом тепловая энергия топлива преобразуется в возвратно-поступательное (вверх-вниз) движение поршня в цилиндре.
Далее необходимо преобразовать это движение во вращение вала. Происходит это следующим образом: внутри юбки поршня расположен палец, на котором закрепляется верхняя часть шатуна, последний шарнирно зафиксирован на кривошипе коленчатого вала. Коленвал свободно вращается на опорных подшипниках, что расположены в картере двигателя внутреннего сгорания. При движении поршня шатун начинает вращать коленвал, с которого крутящий момент передается на трансмиссию и – далее через систему шестерен – на ведущие колеса.
Технические характеристики двигателя.

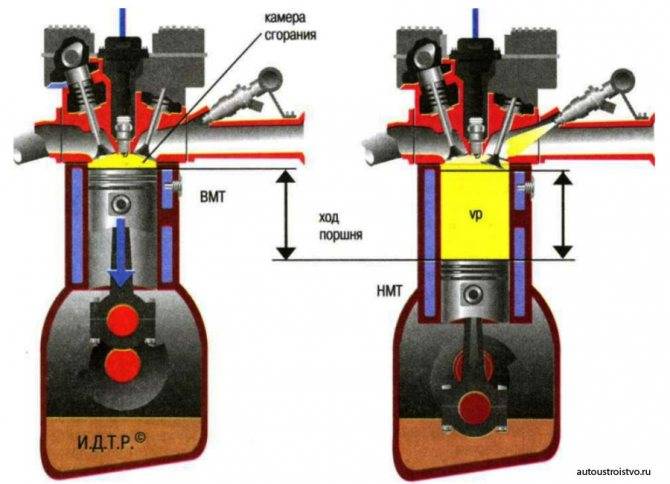

При движении вверх-вниз у поршня есть два положения, которые называются мертвыми точками. Верхняя мертвая точка (ВМТ) – это момент максимального подъема головки и всего поршня вверх, после чего он начинает движение вниз; нижняя мертвая точка (НМТ) – самое нижнее положение поршня, после которого вектор направления меняется и поршень устремляется вверх. Расстояние между ВМТ и НМТ названо ходом поршня, объем верхней части цилиндра при положении поршня в ВМТ образует камеру сгорания, а максимальный объем цилиндра при положении поршня в НМТ принято называть полным объемом цилиндра. Разница между полным объемом и объемом камеры сгорания получила наименование рабочего объема цилиндра.
Суммарный рабочий объем всех цилиндров двигателя внутреннего сгорания указывается в технических характеристиках двигателя, выражается в литрах, поэтому в обиходе именуется литражом двигателя. Второй важнейшей характеристикой любого ДВС является степень сжатия (СС), определяемая как частное от деления полного объема на объем камеры сгорания. У карбюраторных двигателей СС варьирует в интервале от 6 до 14, у дизелей – от 16 до 30. Именно этот показатель, наряду с объемом двигателя, определяет его мощность, экономичность и полноту сгорания топливо-воздушной смеси, что влияет на токсичность выбросов при работе ДВС. Мощность двигателя имеет бинарное обозначение – в лошадиных силах (л.с.) и в киловаттах (кВт). Для перевода единиц одна в другую применяется коэффициент 0,735, то есть 1 л.с. = 0,735 кВт.
Рабочий цикл четырехтактного ДВС определяется двумя оборотами коленчатого вала – по пол-оборота на такт, соответствующий одному ходу поршня. Если двигатель одноцилиндровый, то в его работе наблюдается неравномерность: резкое ускорение хода поршня при взрывном сгорании смеси и замедление его по мере приближения к НМТ и далее. Для того, чтобы эту неравномерность купировать, на валу за пределами корпуса мотора устанавливается массивный диск-маховик с большой инерционностью, благодаря чему момент вращения вала во времени становится более стабильным.
| РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ: |
Share
Поделиться
Дизельный двигатель для мотоблоков
На сегодняшний день китайские мотоблоки являются очень популярными на рынке техники сельскохозяйственных нужд. Они максимально подходят всем фермерам, которые пытаются найти баланс между приемлемой ценой и высоким качеством. При выборе китайского дизельного мотоблока необходимо очень тщательно изучить все характеристики его двигателя. Зачастую двигатели для мотоблоков производят известные торговые марки.
Между китайскими и европейскими мотоблоками не существует принципиальной разницы, что лишь упрощает их эксплуатацию и обслуживание. Во время их производства применяются те же самые кинетические связи, что значительно повышает уровень унификации и стандартизации необходимого оборудования и комплектующих частей.
Конструкция дизеля
Все дизели устроены практически одинаково: их остов состоит из рамы и цилиндров, соединенных между собой картером. Цилиндры сверху закрываются крышками, в которых установлены топливные форсунки, выпускные и впускные клапаны (на некоторых конструкциях двухтактных дизелей впускные и выпускные клапаны не устанавливаются на них применяется щелевая продувка – 10Д100, например). Отвлекся немного, поршень соединяется с коленчатым валом посредством шатуна и кривошипа. Дизели бывают двухтактными и четырехтактными.
Рассмотрим работу двухтактного дизеля
При вращении коленчатого вала поршень (через шатун) совершает возвратно-поступательные движения между, так называемыми, нижней мертвой точкой (н.м.т.) и верхней мертвой точкой (в.м.т.). Воздух поступает в цилиндр через продувочные (впускные) окна, расположенные в средней части цилиндра, а отработанные газы удаляются через выпускные клапаны.
Такая система называется клапанно-щелевой продувкой. На дизелях типа 10Д100, как я уже писал выше, клапанов нет, выпуск газов и поступление воздуха в цилиндр осуществляется через продувочные окна, это обусловлено особой конструкцией дизеля с расходящимися поршнями. При перемещении от н.м.т. вверх поршень перекрывает впускные окна, выпускные клапаны при этом закрываются, в итоге происходит процесс сжатия воздуха с повышением его давления. В момент подхода поршня к в.м.т. (камере сгорания), в цилиндр через форсунку впрыскивается топливо, которое от давления воспламеняется. В результате этого давление газов в цилиндре увеличивается и под действием давления поршень перемещается вниз, совершая полезную работу. Давление газов в этот момент падает. При подходе поршня к н.м.т. открываются выпускные клапаны и отработанные газы выходят из цилиндра. В данный момент времени поршень верхней кромкой открывает продувочные окна и через них в цилиндр поступает свежий воздух. Все процессы непрерывно повторяются.
Эти процессы, происходящие в цилиндре дизеля при каждом обороте коленчатого вала называются циклами. Каждый такой цикл состоит из двух тактов:
- 1 – всасывание и сжатие воздуха;
- 2 – расширение (рабочий ход поршня) и выпуск отработанных газов.
Поэтому в двухтактных дизелях цикл протекает за два хода поршня, что соответствует одному обороту коленчатого вала.
Рассмотрим работу четырехтактного дизеля
Конструкция данного дизеля отличается от конструкции двухтактного отсутствием продувочных окон, и тем, что один из клапанов – впускной, а другой (как и в предыдущей схеме) – выпускной.
Работа четырехтактного дизеля происходит так: при перемещении поршня от н.м.т. вверх сжатие воздуха происходит при закрытых клапанах (1 такт). Подача топлива и его сгорание происходят в момент нахождения поршня вблизи в.м.т.. Далее следует рабочий ход – расширение газов (2 такт). При следующем ходе поршня вверх открывается выпускной клапан и происходит выпуск отработанных газов (3 такт). Далее выпускной клапан закрывается, одновременно с этим открывается клапан впускной, и при ходе поршня вниз в цилиндр всасывается свежий воздух (4 такт).
Циклы в данной конструкции повторяются через каждые два оборота коленчатого вала и состоят из четырех тактов. Исходя из этого в четырехтактных дизелях циклы протекает за четыре хода поршня – два оборота коленчатого вала. Главной особенностью поршневых двигателей внутреннего сгорания можно назвать циклический рабочий процесс, позволяющий при достаточно высоких температурах сгорания топлива (1800 – 2000 градусов Цельсия) получать высокий КПД (30 – 40%) и сравнительно умеренные средние температуры рабочих деталей.
Функционирование двухтактного агрегата
Хоть и статья не об этом, однако стоит коротко описать функционирование двухтактного двигателя с целью сравнить их. Как становится понятно из наименования, функционирование такого мотора проходит только через два такта.
- Поршень продвигается наверх, что приводит к сжатию горючей смеси, после которого (без достижения верхней мертвой точки) она воспламеняется. По достижению поршнем верхней мертвой точки открываются окна впуска в стене цилиндра, из-за чего горючая смесь перетекает в кривошипную камеру.
- Под действием растягивающихся газов поршень продвигается в нижнюю сторону. Пребывая в нижнем положении, поршень открывает окна впуска и выпуска. Газы попадают в трубу выхлопа, а на их месте оказывается горючая смесь.
–> Толкование ТАКТЫ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯТАКТЫ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ
— отдельные процессы, протекающие в цилиндре за один ход поршня и составляющие полный рабочий цикл двигателя внутреннего сгорания. Например, в четырехтактном двигателе рабочие процессы (всасывание, сжатие, рабочий ход и выхлоп), составляющие рабочий цикл, совершаются за 4 хода поршня, а в двухтактных двигателях за 2 хода. См. также Двигатели внутреннего сгорания.
Самойлов К. И.Морской словарь. – М.-Л.: Государственное Военно-морское Издательство НКВМФ Союза ССР, 1941
Рабочий цикл мотора
Как было сказано выше, цикл состоит из четырех тактов. Во время первого такта кулачок распредвала толкает впускной клапан, открывая его, поршень начинает двигаться из крайнего верхнего положения вниз. При этом в цилиндре создается разрежение, благодаря которому в цилиндр поступает готовая рабочая смесь, либо воздух, если двигатель внутреннего сгорания оснащен системой непосредственного впрыска топлива (в таком случае горючее смешивается с воздухом непосредственно в камере сгорания).
Поршень через шатун сообщает движение коленчатому валу, поворачивая его на 180 градусов к моменту достижения крайнего нижнего положения.
Читать также: Сабельная пила своими руками из болгарки
Во время второго такта – сжатия – впускной клапан (или клапаны) закрывается, поршень меняет направление движения на противоположное, сжимая и нагревая рабочую смесь или воздух. По окончанию такта, системой зажигания на свечу подается электрический разряд, и образуется искра, поджигающая сжатую топливно-воздушную смесь.
Принцип воспламенения горючего у дизельного ДВС иной: в завершении такта сжатия, через форсунку, в камеру сгорания впрыскивается мелкораспыленное дизтопливо, где оно смешивается с нагретым воздухом, и происходит самовоспламенение получившейся смеси. Необходимо отметить, что по этой причине степень сжатия дизеля намного выше.
Коленвал тем временем повернулся еще на 180 градусов, сделав один полный оборот.
Третий такт именуется рабочим ходом. Образующиеся во время сгорания топлива газы, расширяясь, толкают поршень в крайнее нижнее положение. Поршень передает энергию коленвалу через шатун и поворачивает его еще на пол-оборота.
По достижении нижней мертвой точки начинается заключительный такт – выпуск. В начале данного такта кулачок распределительного вала толкает и открывает выпускной клапан, поршень движется вверх и выгоняет отработавшие газы из цилиндра.
ДВС, устанавливаемые на современные автомобили, имеют не один цилиндр, а несколько. Для равномерной работы мотора в один и тот же момент времени в разных цилиндрах выполняются разные такты, и каждые пол-оборота коленвала как минимум в одном цилиндре происходит рабочий ход (исключение составляют 2- и 3-цилиндровые моторы). Благодаря этому удается избавиться от лишних вибраций, уравновешивая силы, действующие на коленвал и обеспечить ровную работу ДВС. Шатунные шейки расположены на валу под равными углами относительно друг друга.
Из соображений компактности многоцилиндровые моторы делают не рядными, а V-образными или оппозитными (визитная карточка фирмы Subaru). Это позволяет сэкономить немало пространства под капотом.
Дизельный двигатель для мотоблоков
На сегодняшний день китайские мотоблоки являются очень популярными на рынке техники сельскохозяйственных нужд. Они максимально подходят всем фермерам, которые пытаются найти баланс между приемлемой ценой и высоким качеством. При выборе китайского дизельного мотоблока необходимо очень тщательно изучить все характеристики его двигателя. Зачастую двигатели для мотоблоков производят известные торговые марки.
Между китайскими и европейскими мотоблоками не существует принципиальной разницы, что лишь упрощает их эксплуатацию и обслуживание. Во время их производства применяются те же самые кинетические связи, что значительно повышает уровень унификации и стандартизации необходимого оборудования и комплектующих частей.
Характеристики карбюраторного двигателя
Работа двигателя определяется его мощностью, действенным давлением, крутящим моментом, скоростью и частотой вращения коленчатого вала и потребление топлива.
Мощность карбюраторного двигателя, а также его крутящий момент подчиняются скорости вращения коленвала и высоты давления.
Скоростная характеристика карбюраторного двигателя устанавливается наивысшей мощностью, которую реально получить от давления при разной частоте вращения коленвала.
При небольшой скорости движения коленчатого вала давление в цилиндрах невысокое и мощность двигателя, соответственно, тоже небольшая. При ускорении вращения коленвала и давление поднимается, так как горючая смесь сгорает быстрее.
Потребление топлива увеличивается при небольшой частоте вращения коленчатого вала, так как процесс сгорания проходит медленнее, теплоотдача большая, а при увеличении частоты вращения механические и тепловые затраты увеличиваются.
Скоростная характеристика дизельного двигателя определяется при недвижимой рейке топливного насоса, который дает высокую подачу топлива на конкретном режиме скорости и бездымной эксплуатации.
При заведенном двигателе автомобиля количество вращений коленвала меняется. Если беспричинно увеличивается потребление топлива, то происходит это благодаря ухудшению рабочего процесса двигателя.
