Как заменить лампочку ходовых огней на Лада Гранта

Что предлагает рынок?

Ниже представлены некоторые варианты галогеновых ламп разных ценовых категорий, которые можно установить на Гранту:

PHILIPS H4 COLORVISION. Комплект немецкого производителя, отличающиеся ярким светом и возможностью выбора цвета свечения (синий, зеленый, желтый). Цена – порядка 35$.
OSRAM COLOR BLUE HYPER. Галогеновые осветительные элементы немецкого производства, с заявленной цветовой температурой в 5000К. Колба окрашена в голубой цвет. Цена – около 17$.
MTF LIGHT STANDART. Корейские лампочки с прозрачной колбой, цветовая температура которых составляет 2900К, что позволяет их использовать в фарах с пластиковыми корпусами. Обойдутся они всего в 6$.
KOITO DENSO VWHITE. Изделия японского производства, с прозрачными колбами и цветовой температурой 3700К. Отличаются высокой интенсивностью света. Цена – около 28$;
EVO VISTAS. Галогеновые лампы из Китая, имеющие полностью прозрачный корпус, цветовая температура света их составляет 3200К. Обойдутся в 25$.
МАЯК ULTRA. Бюджетный вариант китайского производства. Цоколь – прозрачный, характеристики изделий полностью подходят для установки на Гранта. Стоимость – 4$.

Установка нового освещения

Необходимого повышения яркости или срока эксплуатации лампочек можно добиться, лишь произведя замену действующих огней. Часто автолюбители заменяют установленные в «Ладе» галогенные источники освещения на светодиодные. Как правило, с этой задачей сможет справиться даже человек без опыта замены ламп. Однако следует знать несколько нюансов. Просто поставить новый диод на нужное место недостаточно — у процесса есть свои особенности.

Они таковы:

часто приходится отрывать предыдущий цоколь с диода, чтобы переместить его детали на нужные отверстия;
водитель должен будет обязательно проверить полярность источников света на «Гранте» для сохранности предохранителя. Если это не будет сделано, то предохранитель, который отвечает за напряжение в сети, просто перегорит. Плавкий предохранитель, который установлен в этой модели авто, способен обесточивать безопасную работоспособность электрической схемы.

Перед сменой ламп света нужно убедиться, что такая процедура не будет нарушать действующие законодательные нормы.

Также нужно не забывать проходить плановый техосмотр. Он позволит выявить, не является ли процедура смены опасной. Вынув старый источник света, не нужно сразу его выбрасывать. Если вы не пройдете техосмотр с новыми лампами, логично будет вернуть старые на их место. Также помните, что законодательство Российской Федерации допускает на автомобилях лишь освещение белого и желтого цвета — остальные расцветки оказались вне закона.

Смена освещения на «Ладе Гранте» на такие популярные в последнее время светодиоды дает немало преимуществ:

потребление меньшей электроэнергии и, следовательно, топлива;
более долгий эксплуатационный срок (некоторые рассчитаны на весь срок эксплуатации «Лады Гранты»);
отличные визуальные эффекты, яркое освещение дорожного покрытия;
эти модели не оказывают большую нагрузку на генератор и не перегружают предохранитель.

Чтобы произвести замену в правой фаре, следуйте алгоритму:

Извлеките патрон, вращая его против часовой стрелки.
Достаньте поломанное изделие, потянув его на себя.
Проверьте, соответствуют ли усики лампы аналогичным креплениям в машине и вставьте его на место под углом 45 градусов.

Правильное расположение усиков диода

Установка освещения в левой фаре имеет свои особенности, так как до нее труднее добраться.

Перед процессом замены извлеките блок воздушного фильтра, предварительно открутив шланг антифриза. После этого снимите 3 резиновых крепления, на которые крепится блок. Дальнейшие действия аналогичны замене освещения в правой фаре.

Лампа ДХО Лада Гранта — это осветительный прибор для дневных ходовых огней. В автомобилях этой марки функцию таких огней выполняют лампы габаритов. В технической литературе они так и называются: двухнитевые лампы габаритного и дневного ходового огня (ДХО). При включении зажигания загорается 21-ваттная нить ходовых огней, а при включении фар — 5-ваттная нить габаритов.

Изготовитель комплектует Ладу Гранта самыми простыми и недорогими лампами ДХО. Недостатков у них много, а преимущество только одно — низкая цена. Одними из главных покупательских рекламаций на эти лампы являются тусклый желтоватый свет и очень низкий ресурс при эксплуатации.

Автолюбители, не желающие мириться с недостатками стандартных дневных ходовых огней, заменяют их другими моделями при первой же возможности. В качестве источников света подходят светодиодные лампы без цокольной сборки или лампы повышенного визуального комфорта. Ассортимент таких ламп достаточно широк, найти их можно практически в любом магазине автозапчастей. При выборе источников светодиодного освещения специалисты рекомендуют руководствоваться параметром яркости.

Лампа ДХО Лада Гранта повышенной комфортности представляет собой обыкновенные галогенные лампы накаливания ближнего света, светящие белым. Основным недостатком является ухудшенная видимость в дождливую погоду из-за того, что белый свет дает намного больше бликов от мокрых поверхностей и капель дождя, чем желтый.

В продаже чаще встречаются следующие марки галогенных лам высокого комфорта: OSRAM, General Electric, Маяк, Philips, Narva, IPF, Hella и др. Производитель рекомендует выбирать модели OSRAM H4 в модификациях Standard и Light Day. Первая полностью соответствует всем нормам и требованиям законодательства по безопасности, освещенности, геометрии и точности светотеневой границы. Имеет самое высокое значение силы света. Вторая модель отличается от первой значительно более высоким сроком службы. По силе света немного уступает модификации Standard.

Особенности монтажа светодиодных ДХО

Если не удалось отыскать устройства для Лада Гранта без цоколей, то можно остановиться на применении обычных изделий. Здесь понадобится собственноручное удаление цоколя, а его освободившиеся контакты требуется подгонять под монтажные отверстия.

После завершения процедуры замененные приборы не следует выбрасывать. Это объясняется потребностью соблюдения регламента, регулирующего нормативно-технические требования к аспектам дневного освещения, что предполагает посещение тех-центра. Если этим пренебречь, то возможен риск запрещения эксплуатации автомобиля с доработанной таким образом светотехникой при очередном техосмотре.

Сегодня рыночная сеть способна предложить массу светодиодных устройств для LADA Granta, обладающих разным спектром освещения. Однако регламентные нормы говорят о допустимости только белого или желтого оттенка для ДХО, а остальные альтернативы запрещены.

Приборы на светодиодной технологии, в том числе и лампы ДХО отличаются от галогенных сравнительно меньшим потреблением энергии. Это позволит в дальнейшем снизить уровень нагрузки на АКБ. Забыв однажды деактивировать ДХО на ночь, вы все равно минимизируете риск разрядки аккумулятора.

Конструктивное устройство системы освещения Лада Гранта предполагает присутствие в схеме реле, несущего ответственность за обеспечение функционала ДХО. Кроме этого, данное устройство обеспечивает подачу питания к стоп-сигналам и инжектору. Ввиду сниженного энергопотребления светодиодных устройств на авто LADA Granta, реле способно генерировать некорректные показания, сетуя на неисправность ДХО. При такой картине лампа ходовых огней на «приборке» будет активироваться с надоедливой частотой, а встроенный диагностический комплекс издавать звуковые сигналы. Чтобы ликвидировать проблему, потребуется замена стандартной панели на экспортный аналог, устанавливаемый в европейские версии Лада Гранта. А как поменять лампочку ходовых огней мы описали выше.

Советы

Если вы заметили, что у Вас слишком часто перегорают лампы ходовых огней, то причина может быть в ошибках при замене. Дело в том, что дотрагиваться до колб ламп галогенного происхождения нельзя голыми руками. Работать лучше всего в новых хлопчатобумажных перчатках без грязи и прочих дефектов. Дело в том, что жирные следы, которые будут оставаться на колбе лампы, смогут сократить общий срок службы вплоть до нескольких раз. А, чтобы удалить загрязнения, нужно просто протереть колбу салфеткой, предварительно смоченной в спиртовом растворе.

И, конечно же, не забывайте о том, что после замены ламп вам может потребоваться провести регулировку фар.

11 января 2016 11:30:17
Отзывов:
Просмотров: 20559

Лампа дневных ходовых огней на Лада Гранта совмещена с габаритами. Цоколь стандартный 4 пиновый w21/5w. 21 Вт — ходовые огни, 5Вт — габариты. Вроде установи светодиодную лампу такого типоразмера и все. А вот и нет..

АвтоВАЗ любит придумывать самые лучшие схемы и нестандартные решения. Вот в этот раз тоже самое. Распиновка на стандартном цоколе — совершенно нестандартная. Поэтому если установить обыкновенную светодиодную led лампу, то возможны следующие варианты: либо не будет работать ходовой огонь (или габариты), либо начнет дымиться..

Вариантов решения этой задачи несколько.

Вариант 3. Самый варварский. Высверлить полностью цоколь из штатного разъема Гранты. Вклеить туда лампочку намертво и провода уже или припаять так как нужно, или купить дополнительный разъем и на него припаять.

Самый правильный Вариант — использование специальных Неполярных светодиодных Led ламп. Это означает, что каким бы образом не подавали “+” и “-“, электроника внутри лампы сама определит, каким образом подавать питание на чипы.

Оцените! Световой поток — 720 Lm (галогеновая лампа ближнего света дает поток 1200 Lm) Чипы — американского производства CREE, 6 шт Мульти напряжение от 12 до 24 В Неполярные Заявленный срок службы более 30000 часов.

На фото указан предохранитель дневных ходовых огней на автомобиле Лада Гранта. При экспериментах и подборе светодиодных ламп — он часто сгорает.

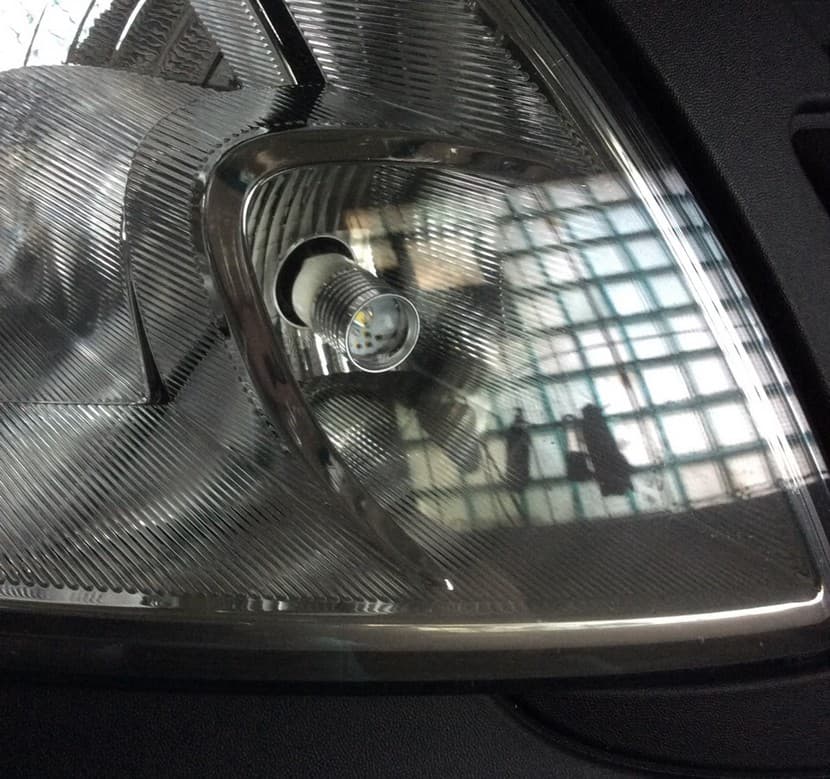

Для сравнения. В одной фаре автомобиля Лада Гранта установлена светодиодный ДХО, в другой — стандартная лампа.

А теперь как смотрится в темноте. Разница очевидна!

Светодиодный ходовой огонь и включенный ближний свет. Ну в общем, ближний — дальний свет тоже нужно менять на светодиодные лампы. Например, на такие — LED CARS H4 HI/LO 3600 LM

Как заменить ходовые огни на Лада Гранта

На автомобиле «Лада Гранта» габариты совмещаются с дневными ходовыми лампочками в одной лампе. Во время зажигание включается и ДХО, а во время включения фар оно гаснет, а габаритное освещение включается. Главным преимуществом источников света является экономичность, по сравнению с фарами ближнего освещения, а также меньший расход топлива.

Не стоит путать ДХО с габаритным освещением. Оно является гораздо менее ярким и обозначает размеры авто во время его стоянки в ночное время суток. Если сравнивать этот свет с иными способами освещения машины, то он наиболее безопасный (не имеет бликов, оснащен достаточной яркостью) и расходует минимальное количество топлива.

Заводская комплектация предусматривает наличие в «Ладе Гранте» самых простых ламп накаливания. Их характеристики хорошо известны автолюбителям — свет в лампах горит тускло, с желтизной, у них малый период эксплуатации. По этой и другим причинам автолюбителям порой требуется замена огней.

Характеристики внешних источников света устанавливаются российским законодательством. Чтобы безопасно ездить по российским дорогам, не нарушая законы, нужно:

размещать лампочки на кузове «Лады Гранты» спереди на высоте от 25 до 150 см от земли;
соблюдать минимальное расстояние между лампочками (60 см);
покупать изделия с площадью от 40 до 200 см 2 .

Инструкция по замене

Итак, если вы хотите добиться более качественного свечения и увеличения ресурса службы оптики, достаточно поменять источники освещения в ней. Как показывает практика, наиболее популярным вариантом в этом плане является замена традиционных галогенок на диодные источники света. Но перед тем, как приступить к этому процессу, нужно понимать, что одной только установки диода вместо галогенки будет недостаточно.

Ведь этот процесс имеет определенные особенности:

Обычно для установки необходимо оторвать установленные ранее на диодном элементе цоколь, чтобы произвести его перенос в необходимое отверстие.
Замена ламп ДХО Лада Гранта также подразумевает проверку полярности осветительных источников, чтобы сохранить работоспособность предохранительного элемента. В том случае, если вы этого не сделаете, то предохранитель в любом случае выйдет из строя, таким образом обесточив безопасную работу бортовой сети.

Фары дневных ходовых огней авто

Процедура замены выглядит следующим образом:

Для начала вам нужно отключить зажигание, открыть капот автомобиля и отключить клеммы от аккумулятора. Это позволит отключить устройство и обеспечить дальнейшую безопасную работу при обесточенной электросети.
Начнем замену с источников освещения в правом фонаре. Для этого вытащите патрон, чтобы сделать это, его нужно вращать против часовой стрелки.
Затем вышедший из строя осветительный источник необходимо вытащить из посадочного места, для этого просто потяните его на себя.
Выполнив эти действия, удостоверьтесь в том, что усики на извлеченной лампочке соответствуют месту расположения контактов на новой. Сами усики должны без проблем зайти в крепления на оптике. Установите новый осветительный элемент под углом 45 градусов.
Далее, производится замена ламп в левом фонаре. Здесь процедура будет немного отличаться, поскольку она имеет свои особенности, в частности, до лампочки будет труднее добраться. Перед тем, как поменять устройства, необходимо демонтировать блок воздушного фильтра, для этого отсоедините все крепления и фиксаторы, а также патрубки. Также необходимо будет выкрутить патрубок, по которому проходит охлаждающая жидкость. Сам блок держится на трех специальных фиксаторах, их необходимо демонтировать.
После выполнения этих шагов необходимо будет повторить все действия по замене, описанные выше. Дальнейшая сборка производится в обратной последовательности. Теперь вам останется только подключить аккумулятор и проверить работоспособность оптики.

Цена вопроса

Стоимость комплекта ламп или самих фар дневных ходовых огней может сильно отличаться в зависимости от производителя и места покупки. Ниже приведены средние цена на фары, а также источники освещения, которые можно купить на российском рынке.

Типичные признаки неисправности системы освещения

отсутствие индикации на приборной панели при активации поворотников, рычага дальнего / ближнего света, стоп — сигнала;
учащенная индикация вышеперечисленных сигнализаторов;
рычаг дальнего / ближнего света не активирует лампы;
недостаточная яркость ламп, отражателя фонаря.

Вышеперечисленные признаки указывают на повреждение, деформацию, обрыв электрической цепи системы освещения. Для устранения неполадок понадобится комплексная диагностика, идентификация поломки, последующая замена элементов. Сделать это можно, как самостоятельно, так и обратившись в сервисный центр за помощью к специалистам.

Нюансы установки светодиодных ламп ДХО

Если не нашлось бесцокольных светодиодных ламп для Лада Гранта, можно установить обыкновенные цокольные. При этом придется самостоятельно удалить цоколь с диода, а освободившиеся усики подогнать под установочные отверстия.

После окончания замены ламп не выкидывайте старые галогеновые приборы. Дело в том, что для соблюдения нормативно-технических требований к дневному свету после установки новых ламп нужно будет посетить техцентр. В противном случае очередной плановый техосмотр запретит эксплуатацию авто с такими доработанными фарами.

В продаже имеется множество светодиодных источников света различных цветов и оттенков. Но по нормам испускаемый дневными ходовыми огнями свет должен быть только белым или желтым. Все остальные цвета запрещены.

Светодиодные лампы потребляют значительно меньшее количество электроэнергии, чем стандартные лампы накаливания. Поэтому установка светодиодных огней существенно снизит нагрузку на аккумулятор. Если вы забудете выключить на ночь ходовые огни, к утру аккумулятор почти не разрядится.

Конструкцией автомобиля Лада Гранта предусмотрено реле, контролирующее исправность ДХО. Кроме того, это реле одновременно следит за функционированием инжектора и стоп-сигналов. Учитывая, что светодиодные лампы потребляют меньше энергии, реле контроля может давать ошибочные показания, сигнализируя о том, что ходовые огни неисправны. То есть лампа ДХО на приборной панели будет часто включаться, а бортовая диагностическая система постоянно пищать.

https://youtube.com/watch?v=Am2aiyRuEHQ

На Лада Гранта лифтбек и седан габариты совмещены с дневными ходовыми огнями в одной лампе. Лампа так и называется: габаритного/дневного ходового огня двухнитевая (на новом и старом семействе она одинаковая — W21/5W). При включении зажигания автоматически включаются ДХО (нить 21 Вт), а при включении фар ДХО гаснут, и включается габаритный свет (нить 5 Вт). Далее расскажем про особенности замены лампочки ДХО Лада Гранта..

Чтобы получить доступ к левой блок фаре необходимо сдвинуть в сторону корпус воздушного фильтра двигателя. Для этого освобождаем все крепления корпуса, жгут проводов и датчик. После чего сдвигаем корпус фильтра вверх, как показано на фото:

Чтобы получить доступ к правой блок фаре следует снять крышку двигателя. Для этого потребуется открутить крышку маслозаливной горловины, а затем отщелкнуть крышку, потянув ее вверх. Не забудьте обратно завернуть крышку, чтобы исключить попадание в горловину посторонних предметов!

Разъем ламп габаритов в Лада Гранта находится на месте №7. Чтобы заменить лампу ДХО нужно извлечь патрон, повернув его против часовой стрелки, а затем вытянуть лампу. Установить новую лампу в обратной последовательности, патроном попасть в паз на блок фаре и повернуть по часовой стрелке.

Весь процесс замены ламп ДХО показан на видео:

Почему на Лада Гранта часто перегорают лампочки ДХО? Причина в ошибке при замене. Нельзя дотрагиваться до колб галогенных ламп пальцами. Работайте в чистых хлопчатобумажных перчатках без резинового напыления. Жирные следы от пальцев, оставшиеся на колбе лампы, в несколько раз сократят срок ее службы. Чтобы удалить загрязнения, протрите колбу чистой салфеткой, смоченной спиртом.

Напомним, периодически проверяйте головное освещение и в случае необходимости отрегулируйте фары.

Чтобы заменить перегоревшую лампу ближнего света Гранта, не требуется дополнительных инструментов или демонтажа бампера. Перед началом работ нужно выбрать качественные световые элементы и подготовить автомобиль.

https://youtube.com/watch?v=2s6hn1jLZRk

Как заменить все лампы в фаре на ВАЗ 2190?

Примечание! Прежде чем идти в автомагазин за новой лампой, рекомендуем вам сперва снять не работающую и изучить маркировку которая на ней нанесена, потому что все лампы разные и есть вероятность того что вы можете купить ту лампу, которая не подойдёт для вашего автомобиля (По крепления к примеру или просто найдёте ту которая светить будет не так как прежняя), поэтому то и нужно в начале изучать маркировку которая нанесена на всех лампах и только потом идти в автомагазин и с точно такой же маркировкой подбирать себе новую лампу!

Замена лампы ближнего/дальнего света:

1) В самом начале нужно будет подлезть к обратной стороне фары и находятся там разыскать крышку (Указана на фото ниже красной стрелкой), за данную крышку возьмитесь рукой и потяните за неё тем самым сняв её с автомобиля.

2) После удаления крышки, отсоедините рукой колодку проводов от лампы, ухватившись для этого за неё и потянув прилагая при этом небольшую силу, колодка для наглядности указана красной стрелкой, а на маленьком фото колодка уже отсоединена и кстати, когда будете устанавливать лампу повторно, устанавливайте её точно как же как она и до этого стояла, то есть у галогеновой лампы на её конце есть три разъёма и верхний разъём (Указан синей стрелкой) должен смотреть вверх, а иначе у вас возникнут проблемы с подсоединением колодки проводов на своё место.

3) Теперь когда крышка удалена и колодка проводов отсоединена от самой лампы, переходите к снятию резинового чехла благодаря которому лишняя влага и вода во внутрь фары не летит, для его снятия потяните за крючки которые на нём присутствуют (Один из крючков указан синей стрелкой) и тем самым снимите резиновый чехол (Указан красной стрелкой) с задней части фары автомобиля.

4) Затем опять же рукой отсоедините пружинный фиксатор (Указан красной стрелкой) который удерживает галогеновую лампу на одном месте и после отсоединения, выньте лампу из отверстия в котором она располагается и установите вместо неё новую и все снятые детали подсоедините на свои места в обратном порядке снятию.

Примечание! Кстати при установке лампы ближнего и дальнего света не трогайте её ни в коем случае за колбу голыми руками, а иначе на ней останутся жирные следы и после чего лампа будет сильно греться и быстрее перегорит от этого, с другими лампами это можно не соблюдать так как сильнее всех греются только лишь галогеновые и ксеноновые фары которые используются для ближнего и дальнего света, в случае если колбу вы пальцами заляпаете, берите в руки чистую тряпку и ей аккуратно следу рук с колбы сотрите!

Замена лампы указателя поворота:

Данная лампа заменяется очень легко и находиться она тоже в более удобном месте, что не скажешь про лампу которая идёт на ближний и дальний свет, которую чтобы заменить множество всяких деталей снимать нужно, так вот для замены лампы указателя поворота вам достаточно всего лишь сперва найти где она стоит у вас, после нахождения патрон лампы против часовой стрелки поверните (см. фото 1) и выньте его с лампой после чего из внутренней части фары (см. фото 2), как только он будет вынут, возьмитесь рукой за колбу лампы указателя поворота и поверните её против часовой стрелки (см. фото 3) и разъедините тем самым лампу и колбу друг от друга (см. фото 4).

Замена лампы дневного ходового огня:

Эта лампа тоже заменяется легко, практически так же как и лампа указателя поворота, для её снятия в начале разыщите патрон лампы с обратной стороны блока фары и после его нахождения поверните его против часовой стрелки (см. фото 1) и извлеките из фары патрон вместе с лампой, когда патрон и лампа будут у вас в руке, возьмитесь за саму лампу и потянув за неё извлеките её из патрона после этого (см. фото 2).

Дополнительный видео-ролик: Визуально чтобы вы понимали как нужно менять лампу ближнего и дальнего света, просмотрите нижний ролик в котором процесс замены подробно показан.

Виды и причины поломки

Эти приспособления имеют несколько типов:

фары ближнего света. Включены во время работы автомобиля. В России разрешается использовать их в качестве источника света для езды днем;
фары дальнего света. Работают на пониженном напряжении. Это способствует снижению интенсивности света, что в некоторых случаях не способствует увеличению заметности пешеходов и велосипедистов на дороге;
противотуманные фары. Их использование в России разрешено (пункт 19.4 ПДД);
передние поворотники;
отдельные источники света спереди автомобиля с определенными схемами световой интенсивности.

Основными производителями качественных ДХО являются такие торговые марки, как:

Эти и другие модели источников света могут отличаться формой (прямоугольной, круглой, овальной), количеством находящихся внутри диодных лампочек, мощностью, а также яркостью.

Сегодня производители начали выпускать даже силиконовые диодные лампочки, подходящие для «Лады Гранты». Они могут располагаться как на одной, так и на нескольких лентах.

Среди основных причин того, почему ДХО не горят, выделяют:

отсутствие проверки полярности перед монтажом источников света;
не горит канал поворотника;
перегорел предохранитель;
отсутствие прогревания или перегорание нити накаливания.

Чтобы усовершенствовать дневные ходовые источники света и сделать их предельно полезными и стильными для автолюбителя, нужно максимально качественно делать все этапы работ. Вместо стандартных ламп, которые не слишком ярко горят, можно установить светодиодное освещение без цокольной сборки. Купить эти компоненты можно практически в каждом магазине, где есть запчасти для автомобилей. При этом, совершая выбор, нужно ориентироваться на модели с наибольшей яркостью освещения.

Работа светодиодных ламп

Распространенные неисправности ДХО

Какие признаки неисправности ДХО Гранта:

Свечение светодиодных элементов стало более тусклым. Если эта проблема проявилась только на одной фаре, то необходимо проверять проводку и качество контактов, хотя нельзя исключать и вероятность износа. Если же оба фонаря стали гореть более тускло, то скорей всего, проблема заключается в том, что оптика близка к выходу из строя в результате того, что исчерпала свой срок службы.
Ходовые огни не включаются. В этом случае проблема может заключаться как в неработоспособности оптике, так и в плохой контакте с электроцепью либо повреждении проводки. Также причину можно найти в неработающем переключателе или кнопке активации ДХО.
Диодные элементы не горят, а мигают, свет может пропадать. Такие проблемы обычно обусловлены плохим контактом оптики с бортовой сетью либо износом лампочек (автор видео — Александр Кордюков).

Из-за чего дневные ходовые огни могут выйти из строя:

несоблюдение полярности при установке осветительных источников;
по каким-то причина перестал работать канал поворотника;
вышел из строя предохранительный элемент или реле, необходимо проверить их работоспособность;
перегорание нити накаливания;
повреждение проводки;
выход из строя или плохой контакт на подрулевом переключателе либо кнопке включения фар.

Обзор особенностей работ

Для начала рассмотрим самые простой случай и разберемся, как происходит замена лампы ближнего света на Гранту, далее расскажем, как устранить некоторые неисправности, и опишем, как провести регулировку света своими силами, инструкция настолько проста, что с ней справится любой человек.

Замена лампочек

Лампа ближнего света Лада на Гранта является универсальной, то есть она служит и для дальнего, и для ближнего света. Используется вариант 60/55 Ватт (то есть мощность спирали дальнего света 60, а ближнего – 55), тип лампы – Н4. Именно такой вариант нужно приобретать перед началом работ.

Сам процесс довольно прост, и замена лампочки ближнего света на Лада Гранта производится очень быстро:

Вначале снимаете клемму с аккумулятора и фиксируете капот в открытом положении.
Далее нажимаете на фиксатор пластиковой заглушки на фаре и открываете его.

Защелка крышки располагается сверху, ее хорошо видно

Под крышкой вы увидите колодку с проводами, ее необходимо аккуратно отсоединить и отодвинуть в сторону.

Далее снимается резиновая заглушка, защищающая корпус от влаги и пыли. Резиновая заглушка снимается очень легко
Лампа ближнего света на Гранте держится в отражателе за счет пружинного фиксатора, чтобы его освободить, нужно нажать на усики и вывести их из зацепления с крючками корпуса.
После этого можно вынимать отслуживший узел, но мы рекомендуем перед тем, как поменять лампу ближнего света на Гранте, внимательно осмотреть ее, не исключено, что она рабочая, и причины отсутствия света вовсе не в ней.
При установке нового узла ни в коем случае не дотрагивайтесь до стеклянной части, так как из-за этого она может выйти из строя очень быстро, делайте все аккуратно. Сборка производится в обратном порядке. (См. также статью Установка противотуманных фар на Калину: особенности.)

Замена лампы ближнего света на Лада Гранта производится очень аккуратно, чтобы не дотрагиваться до стеклянной колбы

Проблемы с выключением

Очень часто можно встретить такой вопрос – не выключается ближний свет фар на Ладе Гранта, что делать?

На самом деле причин может быть несколько, мы рассмотрим их:

Реле ближнего света на Гранте расположено в общей колодке, ниже на схеме показано его расположение, можно попробовать слегка ударить по нему, часто это позволяет решить проблему, но менять данный узел все равно нужно, тем более что его цена невелика. Это самый часто встречающийся вариант, но далеко не единственный.

Основная причина почему не выключается ближний свет на Лада Гранта – перебои в работе реле, обозначенного на рисунке К4

Второй вариант – неисправность подрулевого переключателя, проверить его можно очень просто: снимите обшивку с рулевой колонки и отсоедините колодку проводов, которые идут к блоку переключения. Если после этого свет не погас, значит, с ним все в порядке, если погас – нужно менять данный узел.
Наконец, третий вариант – короткое замыкание, которое может возникнуть из-за износа элементов или использования слишком мощных лампочек. Для проверки пошевелите фишку на фаре. Если свет помигивает, значит, причина именно здесь, нужно открутить два винта, чтобы разобрать корпус, чаще всего замыкаются контакты ближнего и дальнего света, просто разъединяете их и ставите ка положено.

Регулировка

Рассмотрим, как отрегулировать ближний свет фар на Гранте самостоятельно:

Для начала необходимо провести подготовительные мероприятия – заправьтесь до полного бака, проверьте наличие запаски в багажнике, а на водительское сиденье положите груз весом 75 килограммов. Кроме того, проверьте давление в шинах, оно должно соответствовать норме.

Давление в шинах – важный параметр, если оно будет разным, то машина будет стоять неровно, и правильную регулировку провести не удастся

Также вам понадобится шестигранник размером 6 мм, с помощью которого и будет проводиться регулировка.
Необходимо найти ровную площадку, перед которой есть стена или ровный высокий забор и разместить машину на расстоянии три метра от поверхности.
Наносите на стенке разметку – две вертикальные полосы должны идти по ширине расположения лампочек в фарах, горизонтальная линия должна располагаться по высоте установки осветительных элементов, также нанесите осевую вертикальную линию посередине.
При регулировке одной из фар вторую закройте непрозрачным материалом, после чего установите корректор в положение «0». Далее с помощью шестигранника направляете световой поток так, чтобы его центр был на пересечении вертикальной и горизонтальной линии напротив фары. Так же проводятся работы и со второй стороны.

Шестигранник вставляется в отверстие над фарой, и винт аккуратно вращается до нужного положения

Выводы

Стандартные лампы ДХО весьма неплохи.

Светят они хорошо, диоды светят лучше, но раньше никто ДХО и не пользовался. Это всё маркетинг, необходимый для того, чтобы оснастить автомобиль дополнительными обязательными элементами, за которые Вам надо будет платить. Замена лампы ДХО проста, обычная лампа стоит около 100 рублей, тогда как диодные огни Вам обойдутся в пару раз дороже!

Я бы задумался о замене, только если бы у меня возникли проблемы со стандартным оборудованием!

Для меня самый важный плюс светодиодной лампы в том, что если перегорит один диод, то остальные диоды будут работать дальше. То есть Вы сможете продолжить движение!

Конечно, установить светодиодные лампы — это шаг вперед для твоего автомобиля. Но надо подумать и о других водителях. Если устанавливать, то необходимо сразу сделать регулировку направления света, чтобы не слепить встречных.

я сделал себе подсветку из светодиодных ламп в салоне. Теперь освещается промежность между сиденьями, педали. Остался очень доволен, так как в ночное время, салон освещается не хуже чем днем, по надобности. На панели приборов дает ошибку, но уже больше года все в норме.

Я долго думал стоит ли поставить светодиодные лампы, но когда все-таки решился, остался доволен. Никакой ошибки на панели мне не выдавало, и светят они гораздо лучше.

Установил ходовые огни, следуя вашей инструкции, подключив к кнопке включения габаритов. Горит «неисправность габаритов». Светят отлично! Машина стала привлекать больше внимания.

Надо вешать дополнительное сопротивление, машина думает, что лампы перегорели. Хотя странно, у меня такого не было!

привет,пытался ставить светодиодные лампы на дхо выскакивают предохранители ,извините что делать

Странно. Лампы диодные потребляют меньше и такого быть не должно. Дурацкий совет — но попробуйте другие лампы.

полярность не совпадает, смотри где + а где —

Это точно из-за полярности, у меня такое было, голи предохранители, пока в магазине не проверили лампы, косяк был в них
