Какая лампа ближнего света стоит на Форд Фокус 2: какую лучше выбрать, артикул, тип, диоды

Ксенон на Форд Фокус, а также лампы, линзы, парктроники и другое доп оборудование.

Ford Focus I

Ford Focus II

Ford Focus III

Лампы передних фар

Ford Focus I
Штатный ксенонШтатный галоген
Ближний светD2SH7
Дальний светH1H1
ГабаритW5WW5W
ПоворотникPY21WPY21W
ПТФдо 2001 сентября H1; после H11до 2001 сентября H1; после H11
  • Philips Original Plus D2S 85122+
  • Philips X-treme Vision +50% D2S 85122XVS1
  • MTF-Light D2S
  • Osram D2S Xenarc Original 66240
  • Sho-me W5W
  • MTF-Light COB45T10 W5W 4500K
  • MTF W5W 1Вт 90Lm 5500K
  • IPF XP08 W5W 5000K
Ford Focus II
Штатный ксенонШтатный галоген
Ближний светD1SH7
Дальний светH1H1
ГабаритW5WW5W
ПоворотникPY21WPY21W
ПТФдо рестайлинга в 2008 H8; рестайлинг H11до рестайлинга в 2008 H8; рестайлинг H11
  • PIAA Northern Star White W5W 4400K H-532
  • IPF W5W 5000К
  • MTF-Light W5W COB55T10 5500K
  • IPF XP08 W5W 5000K
Ford Focus III
Штатный ксенонШтатный галоген
Ближний светD3SH7
Дальний светH1H1
ГабаритW5WW5W
ПоворотникPY21WPY21W
ПТФH11H11
  • PIAA Northern Star White W5W 4400K H-532
  • IPF W5W 5000К
  • Sho-me W5W
  • MTF-Light COB45T10 W5W 4500K

Лампы задних фар

MTF-Light 12В, 2.6Вт, P21W, янтарный

MTF-Light 12В, 2.6Вт, P21W, янтарный

MTF-Light 12В, 2.6Вт, P21W, янтарный

MTF-Light 12В, 2.6Вт, P21W, янтарный

MTF-Light 12В, 2.6Вт, P21W, янтарный

MTF-Light 12В, 2.6Вт, P21W, янтарный

MTF-Light 12В, 2.6Вт, P21W, янтарный

MTF-Light 12В, 2.6Вт, P21W, янтарный

MTF-Light 12В, 2.6Вт, P21W, янтарный

Биксеноновые линзы для Форд Фокус

На отечественном рынке комплектация автомобиля не предусматривает установку в заводских поставках автомобилей штатного ксенона. Для лучшего освещения необходимо установить биксеноновые линзы.

Предлагаем для установки отличные немецкие модули Hella, врезаемые в фару, либо китайские линзы от фирмы Morimoto, для установки которых не нужно резать отражатель фары, что значительно упрощает установку биксеноновых линз. С помощью линзы одна лампа может работает как на ближний, так и на дальний свет.

  • Hella 3R 3.0 дюйма — 8000 рублей за комплект (реплика, не оригинал)
  • Hella 3 3.0 дюйма — 13200 рублей за комплект (оригинал)

Для установки понадобятся 1 комплект ксенона (стоимость 4000 — 11000 рублей).

Итого стоимость оборудования + устанвоки составляет от 16 000 рублей.

Комплекты ксенона в галогеновую оптику

Для улучшения штатного галогенового света самый простой способ это поставить нештатный ксенон. Данная процедура достаточно проста, от вас потребует разместить блоки в подкапотном пространстве и подключить два провода к электросети.

Ford Focus IFord Focus IIFord Focus III
Ближний светH7H7H7
Дальний светH1H1H1

Предлагаем вашему вниманию несколько вариантов комплектов, пользующихся популярностью:

  • Ксенон Sho-me
  • Ксенон Matrix
  • Ксенон Mtf-Light Slim-Line
  • Ксенон Mtf-Light Slim-Line c лампами Philips

Внимание : для установки ксенона на Ford Focus III необходимы блоки с обманкой. Из того, что представлено на рынке, к сожалению нет ни одного фирменного варианта, а лишь китайская продукция. Можно приобрести обманку для Ford Focus III и абсолютно любой комплект ксенона

Можно приобрести обманку для Ford Focus III и абсолютно любой комплект ксенона.

Парктроники на Форд Фокус

На задний бампер

Парктроник идентичен штатным — датчик устанавливается внутрь бампера, цвет датчиков только черный, под покраску, красивый внешний вид, т.к. датчик идет вровень бампера.

Идеальный парктроник, совмещённый с камерой заднего вида. Помимо изображения на экране, отображается приближение к предмету с помощью специальных шкал.

На передний бампер

Современный парктроник, высокая чувствительность датчиков. Красивый дисплей, который идеально вписывается в дизайн вашего автомобиля.

Парктроник со шкалой, с изображением точного расстояния до препятствия. Отображение стороны препятствия. Датчики с высокой чувствительностью.

Сигнализации на Форд Фокус

Премиальная сигнализация с максимальной комплектацией. В ней есть всё — от запуска двигателя, до мониторинга за автомобилем через специальное приложение.

Надежная сигнализация от российских разработчиков. Высокая защита Вашего автомобиля за приемлемую цену, с 3-х годовой гарантией.

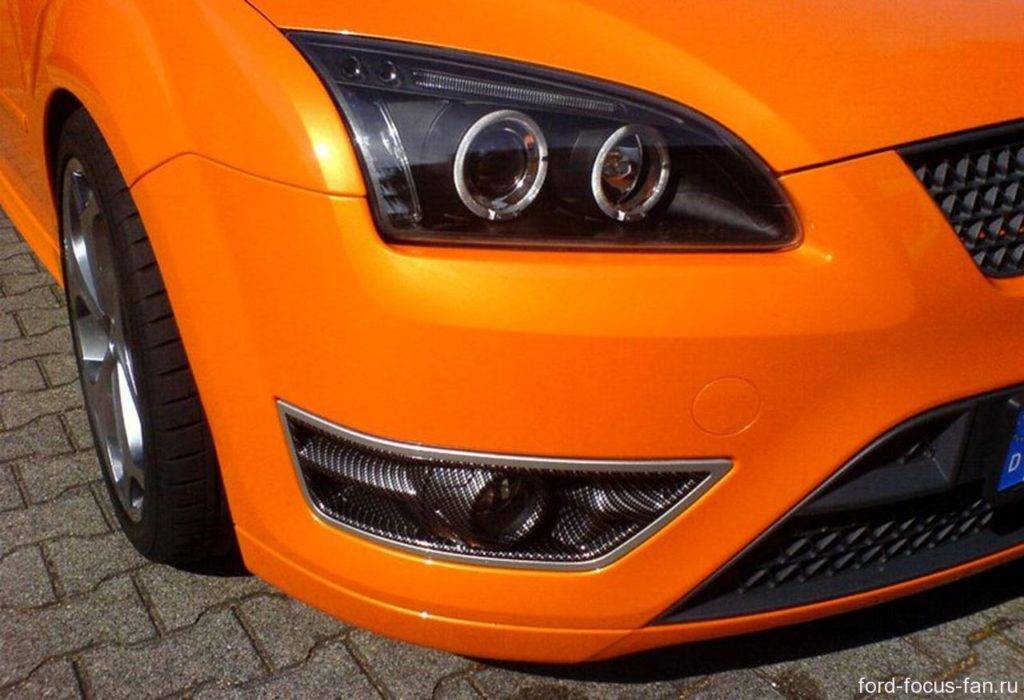

Ангельские глазки Ford Focus II (CCFL)

Преобразите свой автомобиль Форд Фокус с помощью красивых «ангельских глазок».

Данные световые приборы выступают в качестве габаритных огней и разрешены законодательством. С помощью ангельских глазок Ваш автомобиль станет заметней на дороге, а дизайн автомобиля во много раз преобразится за счёт выразительных фар. Купить>>>

Замена лампочек в «противотуманках» Ford Focus 2. Меняем лампочки в ПТФ Фокус 2 своими руками

13.02.2015 4 750

В предыдущих статьях рассказывали о том, как заменить лампочки в задних фонарях Форд Фиеста, о том как заменить лампочки габаритов Ford Fiesta, про то как заменить лампочку в фаре на Фокусе, а также о замене лампочек приборной панели на Форд Мондео. Сегодня пришла очередь ПТФ. О том, как заменить лампочки в противотуманках на Фокусе 2 знают не многие, поэтому учитывая актуальность вопроса, я решил рассказать вам как это делается. Итак, поехали.

Слишком долго рассказывать, что такое ПТФ и для чего они придуманы я не буду, я думаю каждому известно зачем нужны противотуманки. Ну если все же кто-то не в курсе, скажу, что противотуманные фары придуманы для борьбы с плохой видимостью во время тумана, дождя, снегопада и других погодных явлений, способных ухудшить видимость водителю. Из-за своего особенного расположения (очень близко к дорожному покрытию), ПТФ словно разрезают стену тумана и позволяют водителю продолжать движение практически в любую погоду.

Лампы ближнего и дальнего света на Ford Focus – выбор и пошаговая инструкция замены

Производители обеспечивают Форд отличным освещением, но штатная лампа ближнего света Форд Фокуса 2 перегорает примерно через полтора года пользования. Чтобы сэкономить, многие автовладельцы предпочитают заменить лампочку самостоятельно.

Прочитав нашу сегодняшнюю статью до конца вы узнаете: какие типы ламп подходят для автомобилей Ford Focus, узнаете о выборе потребителей и в конце статьи я дам вам пошаговую инструкцию по замене.

Какие штатные лампы ближнего и дальнего света устанавливают на Ford Focus

На дорестайленговые модели Ford Focus устанавливают лампы 60/55 H4:

  • 60/55 — это мощность ближнего (55) и дальнего (60) света в ваттах,
  • H4 — тип цоколя.

Обратите внимание, что одна и та же лампочка используется для ближнего и дальнего света. На рейстайлинговые модели 2001 – 2005 г.в

устанавливают штатные лампы 55 H7 где:

На рейстайлинговые модели 2001 – 2005 г.в. устанавливают штатные лампы 55 H7 где:

  • 55 — это мощность света в ваттах,
  • H7 — тип цоколя.

На рестайлинговых машинах первого поколения могут стоять лампы: ближний H7 + дальний H1,ксенон + дальний H8,ксенон + дальний H1 у RS.

Выбор и краткий обзор ламп ближнего и дальнего света на автомобиле Ford Focus

Лучшие лампы H7 для автомобилей Ford Focus по мнению покупателей

МодельОсобенностиРейтингСсылка
Philips X-treme Visionсамые яркие, дают белый свет★★★★★Купить
Philips LongLife EcoVisionнедорогая, увеличенный срок службы★★★★✩Купить
Bosch Pure Lightувеличенный срок службы★★★★✩Купить
Osram Original Lineхорошая зона освещения★★★★✩Купить

Лучшие лампы H7 для автомобилей Ford Focus по мнению покупателей

МодельОсобенностиРейтингСсылка
Philips X-treme Visionну, очень яркие★★★★★Купить
Philips LongLife EcoVisionнедорогие и долговечные★★★★✩Купить
Bosch Xenon Blueяркий свет бело-голубого оттенка★★★★✩Купить
Bosch Pure lightнедорогие, универсальная замена штатным лампам★★★★✩Купить

Причины выхода из строя ламп ближнего и дальнего света на Ford Focus

По каким причинам перегорают лампы ближнего света на автомобиле Ford Focus? Как быть, если в автомобиле не работает ближний свет?

Причин может быть несколько:

  1. Если не включается и не горит ближний свет, это может быть связано с выходом из строя самой лампочки. В зависимости от конструкции оптики, ближнее освещение может не работать, при этом дальний свет может вполне нормально функционировать. Если используются галогенки, оснащенные двумя нитями накаливания, то причина может крыться в разрыве одной из этих нитей. Как правило, если не горит одна фара ближнего света, это связано именно с неработоспособностью лампы.
  2. Следующая причина, из-за которой водитель может подумать, что необходима замена лампы ближнего света — это выход из строя предохранителя. Оптика вполне может не включаться из-за того, что предохранитель мог сгореть. Чтобы выявить это, необходимо открыть блок предохранителей и найти выгоревший элемент. Сняв устройство и заменив его на новое, можно избавиться от проблемы. В том случае, если предохранители постоянно и часто перегорают, это может свидетельствовать о возможном пробое в электроцепи авто. В этом случае, вероятнее всего, потребуется обратиться за помощью к электрику, однако можно и своими силами прозвонить проводку. Следует отметить, что проблемы с проводкой могут быть выявлены в разных местах. Поэтому автовладельцу необходимо произвести диагностику всех колодок, которые подключены к предохранительному блоку.

    К примеру, колодка может быть плохо зафиксирована, иногда причиной, по которой ток не пропускается, может служить окисление контактов. Если проблема заключается в креплении, то гайки необходимо просто подтянуть, если в контактах — то их необходимо зачистить.

    Иногда случается такое, лампочка освещения не работает из-за окисления провода на самом переключателе. Особенно это актуально для транспортных средств отечественного производства.

  3. В некоторых случаях причины, по которым не может загореться ближний свет фар, связанные с инженерными решениями конструкторов. Бывает такое, что одна фара может не функционировать из-за того, что нарушена работа очистителей. К примеру, это актуально для Нив. В этом случае работа ближнего освещения обеспечивается благодаря электродвигателю, поскольку на нем завязывается вся система. Так что если моторчик выходит из строя, оптика вполне может не работать. В любом случае, если вы столкнулись с нестандартными причинами, лучше будет обратиться за помощью к профессиональному электрику.
  4. Бывает, пропадает масса на фаре и тогда нет света.

Как заменить лампу птф на Ford Focus 3

Если у вас перегорела лампа противотуманной фары на вашем Ford Focus 3 то совсем не беда, так как заменить ее не составит труда даже у начинающего автолюбителя. В птф установлены лампы H11 12v/55W точно такие же как у большинства автомобилей, потому проблем с покупкой ламп возникнуть не должно. В той инструкции я расскажу вам какие лампы лучше выбрать и как их заменить самостоятельно.

Какие лампы выбрать для замены

Как правило в птф с завода устанавливаются лампы фирмы Osram. Стоимость оригинальной лампы H11 12v/55 Osram около 500 рублей и выше. Эта лампа с увеличенным сроком службы и служит она 2-3 года. В зависимости от ваших предпочтений, в птф можно установить либо идентичную лампу или другие типы:

Лампы с увеличенным сроком службы Long Life
Лампы с увеличенной яркостью +100 +150% света
Лампы с эффектом ксенона 5000к
Светодиодные лампы или ксенон

Определитесь какие вам нужны лампы, чтобы светили ярко, но ресурс у таких ламп меньше. Чтобы служили долго, но светят они хуже. Лампы 5000к светят ярко белым светом, выглядит красиво, но на мокром асфальте такие лампы не видно.

Светодиодные лампы, которые хорошо освещают дорогу появились относительно недавно, однако уже зарекомендовали себя. При покупке качественных LED ламп, дорогу они освещают лучше.

Лампы с увеличенной яркостью

  • ДиаЛУЧ H11-12-55 +90% PGJ19-2 Megalight Ultra PR от 850 руб.
  • KOITO H11-12-55 Вт (100 Вт) Other Brand цена за комплект от 2000 руб.
  • OSRAM H11-12-55 +110% NIGHT BREAKER UNLIMITED от 1700 руб компл.

Стандартные лампы

  • KOITO H11-12-55 0110K от 450 руб.
  • GE H11-12-55 53110 от 490 руб.
  • MTF H11-12-55 +30% Standard Long Life HS1211 от 300 руб.
  • OSRAM H11-12-55 64211 от 470 руб.
  • PHILIPS H11-12-55 +30% Vision 12362PRC1 от 450 руб.
  • VALEO H11-12-55 Standart 032525 от 450 руб.

Лампы с увеличенным сроком службы

  • NARVA H11-12-55 LONG LIFE 48078LL от 490 руб.
  • PHILIPS H11-12-55 LLECO VISION 12362LLECOC1 от 550 руб.
  • OSRAM H11-12-55 +60% SILVERSTAR 2.0 (2-хкратный ресурс) от 1300 руб.

Менять одну лампу или сразу пару

Достаточно часто задают вопросы о том, следует ли менять обе лампы или только одну. Если установлены еще заводские лампы, либо ранее вы производили замену сразу пары ламп в одно время, ресурс у них как правило одинаков. Если сгорела одна лампа, вторая может сгореть с интервалом от недели до месяца.

При покупке ламп с увеличенной яркостью, они меняются парами, думаю то понятно всем.

Инструкция по замене ламп в птф Фокус 3

Замену можно произвести двумя способами — первый способ — со снятием нижнего защитного фартука и части защиты. Второй способ более простой — через верх со снятием фары. Второй способ более простой, так как снимается фара на Фокусе 3 достаточно легко.

Если менять лампу/лампы через низ, вам потребуется ключ звездочка Торкс Т30 и плоская отвертка.

Первый способ замены ламп в птф

Загоняем автомобиль на смотровую яму или эстакаду. С помощью ключа звездочки Торкс Т30 откручиваем крепления нижнего брызговика и отгибаем его.

Аккуратно рукой пролезаем в образовавшееся паз и поворачиваем на пол оборота лампу. Отсоединяем штекер от лампы и производим замену на новую.

Сразу скажу, подлезть к противотуманной фаре неопытному человеку будет проблематично.

Второй способ замены лампы в птф

С помощью звездочки, либо плоской отвертки откручиваем болты крепления фары, вынимаем ее из пазов и отсоединяем колодку проводов.

Затем рукой необходимо подлезть к противотуманной фаре и на пол оборота повернуть перегоревшую лампу. Вытащить ее на верх и аккуратно отсоединить штекер.

Далее берем новую лампу, защелкиваем штекер на лампе и устанавливаем обратно в птф.

Если устанавливаете светодиодные лампы, обратите внимание на блочки стабилизатора, если таковые есть. Их лучше заизолировать, чтобы в них не попадала вода, а заодно и контакты от колодки до лампы

Меняем лампочки подсветки приборной доски

Сразу определимся – в Форд Фокус 2 на панели приборов лампочек нет. За ее подсветку и индикацию отвечают SMD светодиоды 5630. Служат они намного дольше ламп накаливания, но тоже могут выйти из строя.

Если такое все же произошло, то демонтируем панель приборов, предварительно сняв декоративный козырек.

Теперь снимаем стрелки, повернув их по часовой стрелке и потянув на себя.

Переворачиваем панель, отжимаем защелки и снимаем плату.

На внутренней стороне платы находим несколько десятков светодиодов, на один из которых указывает маркер.

Вооружаемся паяльником и меняем сгоревшие на новые или просто обращаемся к знакомому электронщику.

Типы используемых лампочек

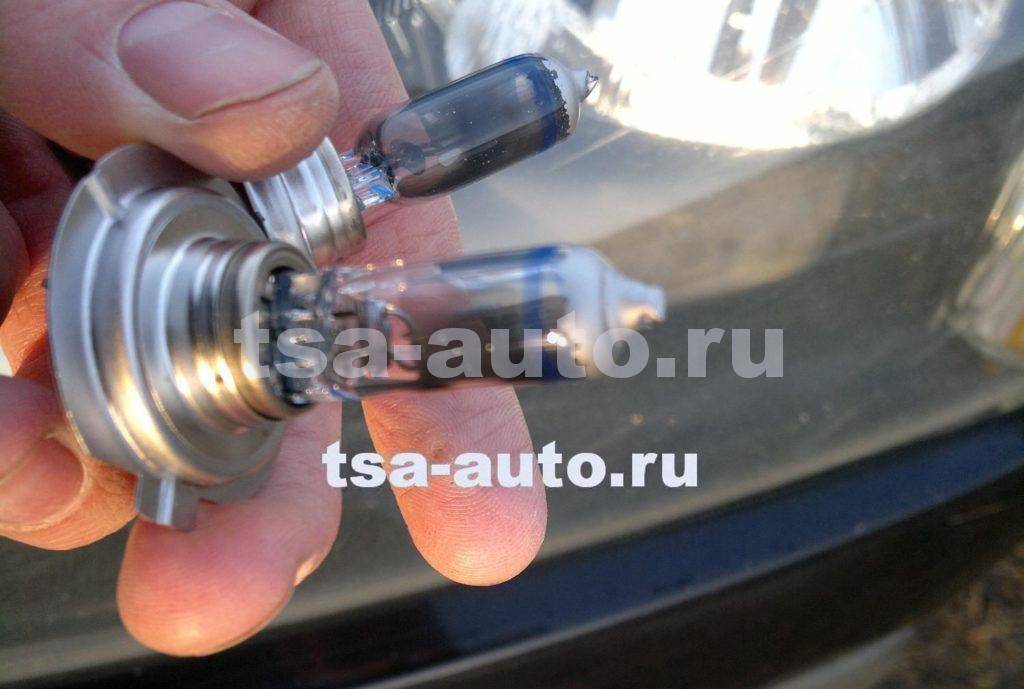

Прежде чем мы займемся заменой, разберемся, какие лампы на Форд Фокус 2 используются. Ведь прежде, чем менять, нужно купить то, что необходимо. Итак, производитель устанавливает в свои автомобили до рестайлинга и после рестайлинга следующие типы ламп.

Внешний вид лампочек, используемых в Форд Фокус 2

На фото цифрами обозначены:

  • 1 – ближний свет. Галогенная, цоколь H7, мощность 55 Вт;
  • 2 – дальний свет. Галогенная, цоколь H1, мощность 55 Вт;
  • 3 – противотуманные фары. Галогенная, цоколь H11, мощность 55 Вт;
  • 4 – подсветка номерного знака (седан), освещение салона (дорестайл). Лампа накаливания типа C5W, мощность 5 Вт;
  • 5 – повторитель поворотов. Лампа накаливания с оранжевым баллоном типа W5W, мощность 5 Вт;
  • 6 – подсветка номерного знака, вещевого ящика, багажника, салона, передние габаритные огни. Лампа накаливания типа W5W, мощность 5 Вт;
  • 7 – стоп-сигнал/задние габаритные огни. Двуспиральная накаливания с красным баллоном типа P21/5W, мощность 21 и 5 Вт;
  • 8 – указатели поворота. Накаливания с оранжевым баллоном типа PY21W, мощность 21 Вт;
  • 9 – сигнал заднего хода. Накаливания типа PY21W, мощность 21 Вт;
  • 10 – задний противотуманный фонарь, задние габаритные огни. Двуспиральная накаливания типа P21/5W, мощность 21 и 5 Вт.

Выбор производителя

Второй важный фактор при выборе ламп ближнего светя для Ford Focus выпуска-3 – это производитель. Изначально в базовой комплектации применяются фирменные светоисточники линейки Osram. Однако нередко в качестве альтернативы автопользователи применяют аналоги таких марок, как:

  1. Philips.
  2. Koito.
  3. Behr Hella.

Рассмотрим подробно их основные хаpaктеристики и особенности применения для Форд Фокус-3.

Osram Н7 Original

Галогеновая оригинальная лампа в оптике ближнего света для хэтчбека Форд Фокус 3-го поколения. Мощность ее потрeбления – 55 Вт при рабочем напряжении в 12 В. Сила светового потока достигает 1,5 тыс. люменов при температуре 3200 К. Гарантированный срок службы составляет 6 месяцев. Чтобы правильно поменять ее на аналогичную новую, необходимо соблюдать правила установки – не браться гoлыми пальцами за колбу. Иначе оставленные жировые отпечатки существенно снизят ее долговечность.

Philips Н7 Vision Plus

Лампа используется как аналог штатно устанавливаемой в оптическую систему ближнего света на Форд Фокус 3, и потому обладает сходными параметрами. Единственное отличие – на 60% более сильная светимость при такой же цветовой температуре – 3,2 тыс. К. Применение такого светильника позволяет продлить горизонт видимости и улучшить комфорт и безопасность управления авто.

Koito Whitebeam h7

Лампа относится к категории высокотемпературных светильников на 4,2 тыс. К. При мощности потрeбления всего в 55 Вт она выдает светимость на все 100 Вт. При этом ближний свет совмещает в себе мягкость и насыщенность –качества, не перенапрягающие зрение водителя. Установка их на стандартную оптику Форд Фокус-3 не приводит к проблемам с деформацией корпуса фар и прогоранием проводки. Долговечность при средней эксплуатации достигает 2-3 лет.

Behr Hella h7 Standart

Еще одна стандартная лампа галогенового типа для установки в оптическую систему ближнего света на Форд Фокус 3. Хаpaктерная особенность – бело-гoлyбой оттенок цвета. Среди других преимуществ выделяется невысокая стоимость и длительный срок службы.

Замена лампочки своими руками

Если следовать инструкции, замена лапочки в фарах для ближнего света не вызовет особых затруднений даже у тех, кто никогда не выполнял элементарного авторемонта своими руками. Прежде всего нужно подготовить инструменты, расходники и безопасно расположить само авто. Далее нужно выполнить демонтажные работы, снять старую лампочку и установить новую, после чего собрать компоненты в обратном порядке и при необходимости выполнить корректировку света. Рассмотрим эти этапы более детально.

Подготовка

Для начала необходимо установить машину на ровном безопасном месте, поставив ее на ручной тормоз и скорость. Затем обесточить бортовую сеть, выключив зажигание и отсоединив провод отрицательного контакта на АКБ. Количество и состав необходимого инструмента определяется видом модели авто и особенностями устройства ее фар и рядом расположенных компонентов. Кроме того, потребуются чистые перчатки из х/б-материала, так как когда меняют лампу, всегда допускают одну очень серьезную ошибку – берутся голыми пальцами за ее стеклянную колбу, оставляя налет жира, из-за чего она быстро перегорает.

Снятие старых лампочек

Универсальной инструкции по замене ламп для ближнего света в фарах любой машины нет. Поэтому нужно тщательно изучить прилагаемую к любой модели инструкцию по эксплуатации. Если в техдокументации ее не оказалось, можно обратиться к поставщику или самому производителю. В крайнем случае много полезной информации можно найти на интернет-ресурсах, посвященных этой тематике.

Тем не менее дать некоторые общие рекомендации по замене все же можно:

  1. Убрать из рабочей области для облегчения доступа к фаре все рядом расположенные автокомпоненты, например, патрубок воздуховода.
  2. Отсоединить заднюю защитную панель фары.
  3. При необходимости открепляется модуль с проводкой от посадочного гнезда.
  4. По индивидуальной инструкции извлечь лампочку из патрона, заменив на новую.
  5. Выполнить сборку всех частей в обратном порядке.

Установка новой лампы

При установке новой лампы нужно учитывать два основных правила:

  1. Не браться за ее колбу голыми руками – нужно обязательно использовать хлопчатобумажные перчатки, в крайнем случае салфетку.
  2. Вставлять ее в посадочное гнездо точно по технологии, не допуская плохого крепления, перекоса и недокрута. В противном случае. Даже если лампа и будет светить, то ненадолго и быстро испортится.

После того как лампу поменяли, необходимо проверить ее работоспособность. Для этого нужно подсоединить клеммы к аккумулятору, включить зажигание и ближний свет.

Коррекция света

Когда лампа заменена, часто возникает потребность в корректировки светового потока. Происходит это по той причине, что нить накала в новом светильнике обязательно сместиться по отношению к положению ранее установленной. Однако выполнить эту процедуру не так просто – для этого потребуются особые условия – приведение характеристик машины (давления в шинах, нагрузка балластом, выравнивание) к заводским параметрам и специальный регулировочный стенд. Поэтому своими руками это вряд ли доступно среднестатистическому автолюбителю – лучше обратиться в профессиональный автосервис.

Совет! Если замена лампы для ближнего света производилась срочно и некогда заехать в мастерскую для профессиональной корректировки, экспресс-настройку можно выполнить самостоятельно. Для этого нужно подъехать к воротам гаража или стене светлого тона на расстояние около 5 метров и включить обе фары. Если расхождения между отремонтированной и нетронутой нет – то никаких действий не требуется. Если измененная оптика светит выше или ниже, необходимо воспользоваться юстировочным винтом, прокручивая который можно поднимать или опускать световой поток.

Важные тонкости

Регулировка фар после замены лампы – весьма ответственный процесс, от которого будет зависеть безопасность всех участников движения. По технологическим нормам перед началом корректировки давление в шинах должно быть выравнено и приведено к рекомендуемой заводской величине. Также должны быть полностью заправлены топливный бак и прочие емкости. Багажное отделение должно вмещать нормативный балласта, а за рулем должен находиться водитель или предмет аналогичного веса. Подвеска в таком положении должна быть опрессована, двигатель включенным, а регулятор фар переведен в нулевое положение.

Обслуживание задних фонарей

В заднем фонаре Форд Фокус 2 расположены стоп-сигналы/габаритные огни (двойная нить накала), указатели поворота, указатели заднего хода. Они расположены в следующей последовательности, начиная от центра автомобиля в стороны:

  • сигнал торможения (стоп-сигнал);
  • прилавок;
  • указатель поворота;
  • габаритный/задний противотуманный свет.

Все лампы имеют одинаковый цоколь и снимаются одинаково, поворачивая против часовой стрелки. На автомобилях с кузовом седан за задним стеклом (вверху) находится дополнительный стоп-сигнал, в котором установлены пять миниатюрных лампочек W5W.

Противотуманные фары

Ford Focus 2 рестайлинг в зависимости от комплектации поступает в продажу как с комплектом противотуманных фар, так и без них. Замена неисправных ПТФ или установка производится самостоятельно при минимальных навыках, поскольку все изменения предусмотрены конструкцией автомобиля.

Установка противотуманной фары выполняется в нижней части бампера, где предусмотрено для нее крепление. Место установки закрыто декоративной крышкой. Колодка для подключения подвязана к ближайшему жгуту электропроводки и закрыта защитным колпачком.

Новую ПТФ устанавливают вместо декоративной крышки и крепят на предусмотренные места. Отвязывают от жгута колодку и подключают ее к лампе.

Дополнительно в салоне автомобиля устанавливается новый блок управления освещением. Его монтируют вместо штатного. Крепление блока выполнено на защелках, которые отжимаются при помощи тонкой отвертки.

Порядок выполнения операций

Вначале потребуется обеспечить подвижность корпуса фары, для чего вынимают финт крепления верхнего узла , извлекают верхний фиксатор. Надавливают на два нижних фиксатора, и сдвигают блок-фару по направлению «вперёд».

После этого операции выполняют в следующем порядке:

демонтируют заглушку, находящуюся на тыльной стороне фары;

отсоединяют клемный штекер фары, нажав на рифлёную часть внизу;

демонтируется лампочка, на место которой устанавливается новая.

Следует учесть некоторые нюансы проведения несложной замены. Новую лампу не следует брать пальцами за стекло, что существенно снизит срок её службы. Электрический разъём следует установить только после установки лампочки в своё гнездо.

После замены все операции подготовительных работ нужно провести в обратной последовательности.

Следует обратить внимание на то, что выше описан алгоритм замены лампочки ближнего света. В Форд Фокус 2, как отмечалось выше, за дальний и ближний свет отличают две различные лампы

В связи с этим нужно отметить, что процесс установки лампы дальнего света не отличается значительно от ранее описанных операций. При подготовке к замене лампочки ближнего света, потребуется извлекать заглушки с другой стороны.

Если перегорание ламп происходит достаточно часто, то следует поискать причину такой неисправности. Возможно, виновата негерметичная фара, или плохой электрический контакт.

Как заменить лампочку (габаритную или дальнего и ближнего света, или поворотника) форд фокуса 2? Замена лампочек форд фокус 2 не обязательно нуждается в поездке на сервис. Все, что вам понадобится для этого — ключ на 8 (удобнее воспользоваться торцовым). Снять фару форд фокус очень просто, в отличии от . Открутите один единственный саморез фары форд фокус.

(смотри фото выше) Теперь, отсоедините штекер питания блок-фары. Красными стрелками обозначены 4 застежки защитной крышки фары, под которой и находятся лампочки. Их нужно отщелкнуть, придавливая ушки вниз.

Как видно на фото внизу, и сама крышка (изнутри) и внутренняя часть фары чистые и сухие. Это благодаря резиновому уплотнителю крышки. Проследите за ее целостностью.

Замена ламп производится очень бережно. Мы видим лампочку дальнего света с правой стороны, лампочку ближнего света слева, регулировочный моторчик фары и лампочку габарита, выделенную красным кругом.

На ее штекере находятся два усика по бокам, сдавите их пальцами и вытащите лампочку. Когда замените лампочку и вставите ее в гнездо фары, если будет шататься — проверните по часовой стрелке, держа за штекер.

Для замены лампочки дальнего или ближнего света, оттяните стальную скрепку вниз, освобождая ее из крючка и отверните в сторону (фото внизу).

Когда будете вставлять ее на место, проследите, чтобы ушки на самой лампочке совпадали со своими посадочными местами в отражателе и застегните скрепку.

А для того, чтобы достать лампочку поворотника, проверните основание лампочки против часовой стрелки и выньте лампочку. На нее не присоединяется штекер.

За все время я проводил замены ламп дважды, зимой. По очереди сгорели лампочки ближнего и дальнего света. Из-за перегруженой электросети машины: печка, обогрев сидений, подогрев заднего стекла+свет фар и противотуманок. А поставил стандартные лампочки для форд фокус 2. Больше не горел

Это случается рано или поздно с любым автомобилем. Когда нарушается работа осветительных приборов, то возникает риск опасности движения. Поэтому устранение неисправности нужно провести как можно быстрее. Ниже поговорим о том, как бороться с проблемой на примере Форда Фокус.

Очень часто можно услышать, что перестает гореть ближний свет фар Форда Фокус 2. Причин тому может быть несколько, вот основные из них:

  • перегоревшая лампа;
  • предохранители;
  • реле.

Возможные причины неполадки расположены в порядке убывания − от простого к сложному. Рассмотрим подробней каждую из них.

Разбор и замена фары

Разборка и ремонт фары автомобиля требуется при необходимости очистки внутренней поверхности, замены стекла или отражателя, а также при намерении подвергнуть оптику переделке, например, для установки линзованных элементов.

Снимаем фару головного света правильно

Как снять фару Форд Фокус 2, было сказано выше. Крепление осуществляется одним болтом к поперечине моторного отсека и двумя пластиковыми защелками. В этом оно не отличается от фар дорестайлинговой модели.

Для демонтажа оптики не нужны помощники, все работы нетрудно выполнить в одиночку.

Разбираем фару

Перед тем, как разобрать демонтированную фару, необходимо заранее подыскать себе помощника, поскольку без посторонней помощи это сделать очень трудно. Можно испортить корпус или стекло, времени эта процедура займет достаточно много.

Чтобы разобрать фару, потребуются следующие инструменты:

  • монтажный фен с регулировкой температуры;
  • скальпель или острый нож;
  • плоские отвертки с тонким лезвием.

Стекло крепится в корпус в фигурном пазу П-образной формы. Паз полностью залит герметиком. Для размягчения клеящего элемента нужно на фене выставить температуру 250-350 гр. Помощник должен держать нагреватель над стыком на расстоянии нескольких сантиметров. После прогрева шва, скальпелем подрезают герметик, одновременно продвигая фен на следующий участок. После подрезки, продолжая нагревать, заводят отвертку в промежуток между стеклом и корпусом, аккуратно раздвигают их.

Склейку выполняют при помощи высокотемпературного герметика. Продолжительность застывания указывается производителем материала. Все это время стекло и корпус должны быть зафиксированы от сдвигов.

Распайка фары Ford Focus

При повреждении разъема питания или колодок ламп (обрыв проводов, оплавление) их необходимо заменить. Колодки поступают в продажу как пустые, без клемм, так и с вмонтированными клеммами и отрезками проводов. Порядок действий при установке новых элементов различается.

В первом случае провода от старой колодки отрезают. Затем специальной обжимкой крепят клеммы и закрепляют их в разъеме. Чтобы не запутаться в положении и порядке проводов, перемонтировать лучше по одному, устанавливая его со старого разъема в новый на аналогичное место.

Для установки новой колодки с проводами вместо старой, надо очистить концы от изоляции и соединить их скруткой. Ее желательно пропаять для увеличения надежности. Место соединения изолируют лентой. Более практично вместо изоленты использовать отрезки термоусадочной трубки, которую надевают на провода перед их соединением. После нагрева при помощи фена струей горячего воздуха место соединения будет надежно изолировано.

Предохранители и реле

В Ford Focus 2 блок реле и предохранителей находится в салоне под бардачком (вещевым ящиком). Чтобы его снять, нужно повернуть один или два фиксирующих зажима.

В автомобилях до рестайлинга за освещение отвечают такие предохранители:

Ток, АНазначение
3710Дальний левый
3810Дальний правый
4510Ходовые огни, ДХО
4820Ближний свет, ДХО
6015Ближний правый
6115Ближний левый
6920Противотуманные фары
7110ДХО

Реле К5 отвечает за включение ДХО.

После рестайлинга предохранители освещения имеют иное расположение:

Ток, АНазначение
11010ДХО
11310ДХО
11620Противотуманные фары
13520ДХО
13910Дальний правый
 14010Дальний левый
14215Ближний правый
14315Ближний левый

Реле Р1 и Р2, расположенные на внутренней стороне блока предохранителей, отвечают за включение ближнего и дальнего света соответственно.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
