Какие лучше выбрать передние тормозные колодки на Рено Логан

Замена

Берём толстую шлицевую отвёртку. Заводим её в прорезь на скобе, и, опираясь на «внешнюю» колодку, сдвигаем скобу наружу (рис. 1). Тем самым мы вдавим поршень в тормозной цилиндр.

Вдавили поршень, открутили винт

Дальше ключом «на 13» нужно выкрутить винт крепления. Палец удерживают ключом «на 17» (рис. 2).

Основное действие – это открывание скобы. А открыв её, сразу вынимают колодки, а затем и пружины, установленные по краям (см. фото).

Открыли скобу, удалили всё лишнее

В некоторых комплектациях пружины отсутствуют. Можете добавить пружины, купив деталь по артикулу (см. ниже).

Очистив направляющие элементы, а также нанеся смазку на винт крепления, производят сборку узла.

Перед закрытием скобы

Устанавливают пружины, затем – колодки. Скобу закрывают, винт вкручивают. Иногда приходится вдавливать поршень – тут нужны плоскогубцы.

Особенности замены задних колодок в 1,6-литровом Логан

Этот процесс идентичен работе с 1,4-литровой версией.

  1. Установив авто на площадку, деактивируем ручник.
  2. Для фиксации автомобиля Рено Логан переводим рычаг КПП в положение, соответствующее первой передаче.
  3. Ослабляем затяжку колесных болтов и вывешиваем машину домкратом.
  4. Демонтируем колесо и обеспечиваем подступ к барабану.
  5. Удаляем протекционный колпачок. Если присутствует ABS, то извлекаем датчик системы.
  6. В подкапотном пространстве Renault Logan откачиваем тормозную жидкость, пока ее уровень не остановиться на средней отметке (пользуемся шприцем).

Вернувшись к барабану, откручиваем его гайку, применив ключ-головку на «30». Помним о направлении отвинчивания этих болтов (правая сторона – по часовой стрелке, а левая – наоборот)! Снимаем барабан (при потребности применяем WD-40).
Извлекаем пружины: стяжную и регулятора зазора.
Сдвигаем переднюю колодку в направлении вперед, после чего выворачиваем планку на 1800 вдоль соответствующей оси. Теперь удаляем саму планку и регулятор наружу.
Добравшись до опорной стойки Renault Logan, извлекаем ее с пружиной и опорной чашкой.
Отводим заднюю и демонтируем разжимной рычаг, соединяющий его с тросом активации ручника.
Удаление накладки осуществляем после того, как будет стянут рабочий поршень. Для этих целей удобно будет воспользоваться проволокой или подходящим жгутом из резины.
На поверхность ребристых выступов накладываем смазку. Применяем только термостойкий продукт, способный сохранить свойства при 250 и более градусах.

Замена передних и задних колодок

Процесс замены передних / задних колодок не сложный. Наличия специального оборудования, навыков не обязательно, работы под силу каждому владельцу автомобильной техники.

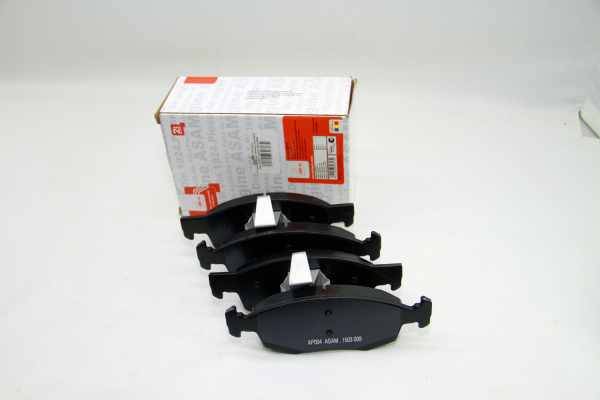

Какие колодки лучше выбрать – очевидно, что с оригинальными каталожными артикулами. Они стоят на7 – 15% дороже аналогов, но имеют увеличенный срок эксплуатации.

  • нарушение (затягивание) сроков эксплуатации, профилактики технического средства;
  • установка неоригинальных деталей, нарушение технологии монтажа;
  • агрессивный стиль вождения технического средства;
  • повреждение поворотного кулака, суппорта, наконечников рулевого управления, что повлекло деформацию колодок.
  • снижение эффективности торможения;
  • систематические маслянистые плямы под колесом после непродолжительной стоянки машины;
  • сигнализация индикатора на центральной консоли приборов;
  • остановка технического средства сопровождается металлическим скрипом, повышенной шумностью.


Подготовительный этап: набор автомобильных инструментов, ветошь, жидкость для удаления наслоений, комплект новых колодок, смазка на графитовой основе. Последовательность действий при замене передних колодок:

Renault Logan 2 (Рено Логан 2) устанавливаем на ровную платформу, фиксируем задние колеса противооткатными башмаками, выжимаем ручной тормоз;
поддомкрачиваем колесо, снимаем его, извлекаем металлическую защелку – фиксатор, чтобы развести две колодки;
отверткой поддеваем тормозные колодки, извлекаем с посадочного места;
проводим дефектовку поворотного кулака, суппорта, корпуса. При обнаружении повреждений, нарушения целостности заменяем новыми деталями из числа запаса

Особое внимание обращаем на магистраль подачи жидкости в цилиндр, ее целостность, отсутствие изгибов, трещин. В завершение, регулировка и тонкая настройка;

Устанавливаем новые колодки, собираем распорные планки, конструкции в обратной последовательности.

Тормозные колодки заднего контура устанавливаются по аналогичному принципу. Предварительно подготавливаем инструменты, ремкомплект новых колодок, жидкость для удаления наслоений WD – 40, ветошь. А также, другие расходные материалы, комплектующие, которые необходимо заменить в процессе профилактики.

  • Переднюю часть машины фиксируем противооткатными башмаками, включаем первую передачу для повышения безопасности при проведении работ;
  • Поддомкрачиваем заднее колесо, отвинчиваем болты, снимаем его;
  • Со шлицов снимаем тормозной барабан, прижимные пружины, трос рычага стояночного тормоза;
  • Извлекаем колодки, проводим дефектовку суппорта, устанавливаем новые колодки. Распорная планка при новых фрикционных накладках может устанавливаться с неким усилием;
  • По завершении, проверяем уровень жидкости в расширительном бачке главного цилиндра. Он расположен в моторном отсеке.

При условии соблюдения рекомендаций по установке, последующая замена колодок через 30 – 35 тыс. км. Нередки случаи, когда колодки ходят по 40 — 45 тыс. км. В случае возникновения затруднений с заменой посмотрите видео в сети интернет, обратитесь к специалистам СТО.

Основные достоинства использования автоматического торможения

Если разработчики смогут создать совершенную систему распознавания препятствий, а производители смогут оснастить все транспортные средства эффективными устройствами автоматического торможения, количество аварий значительно уменьшится, а число спасенных жизней увеличится.

Наличие подобных технологий уже расценивается многими покупателями автомобилей как значительное преимущество, ведь безопасность для большинства автолюбителей имеет первостепенное значение. Основные достоинства систем автоматического торможения сводятся к следующему:

минимизация морального, материального и физического вреда;
владельцы авто смогут более уверенно чувствовать себя на дорогах, что особенно важно для начинающих водителей;
уменьшение числа аварий приведет к улучшению ситуации на дорогах, ведь любое ДТП провоцирует возникновение пробок и ограничивает движение транспорта;
эксплуатация транспорта в целом станет более безопасной.

Однако не стоит забывать, что перечисленные достоинства будут актуальны лишь в том случае, если автокомпании разработают действительно эффективные системы автоматического торможения. Сегодня внедрение и использование таких технологий носит, скорее, экспериментальный характер, поскольку недостатков и спорных моментов пока более чем достаточно.

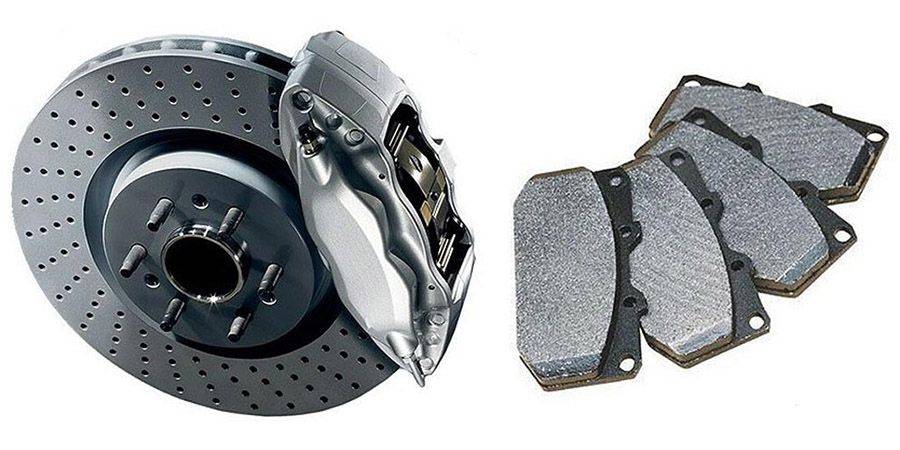

Задние и передние колодки: выбираем правильно

Чтобы эффективно и правильно заменить тормозные колодки, необходимо предварительно выполнить ряд вспомогательных и подготовительных действий. И первое — покупать сами детали. Есть несколько способов решить эту проблему. Первый — обратиться к сотрудникам сервисного центра Renault. Специалисты сервисного центра проведут работы от А до Я: найдут подходящую новую деталь, проведут диагностику и заменят.

У описанного выше метода есть только один недостаток — дороговизна мероприятия. Если для вас важна финансовая сторона вопроса или официального представительства Renault просто нет в вашем городе, обратитесь к следующему варианту. В этом случае покупка деталей ложится на ваши плечи. Правильным решением будет обратиться в магазин автозапчастей, специалисты которого подберут колодки по VIN-номеру вашего автомобиля.

Вы можете сначала снять старые подшипники со своего автомобиля и отправиться с ними в ближайший магазин. Это позволит точно подобрать качественную сменную деталь.

Выбор колодок нужно делать в зависимости от комплектации и поколения вашего Рено Логан. Логично сказать, что у автомобиля с двигателем 1,4 литра колодки меньше, чем у аналогичного автомобиля с двигателем 1,6 литра. Мы подобрали оригинальные артикулы запчастей для обеих версий машины:

  1. 7701208265 — позиция для версии 1,4 л.
  2. 7711130071 — артикул для версии 1,6 л.

Когда вы решили остановить свой выбор на аналогах, отдавать особые предпочтения некому. Так или иначе, но чем дороже деталь, тем она лучше и надежнее. Продукция торговых марок ATL, Bosch, Roadhouse и Ferodo зарекомендовала себя на рынке. Все эти колодки относительно недорогие, но обладают всеми качествами, необходимыми для обеспечения надежности и функциональности тормозной системы автомобиля.

Важно! От выбора качественных тормозных колодок будет зависеть ряд факторов: пробег без сбоев, состояние тормозных дисков и т.д. Можно и нужно сэкономить, но только в том случае, если это не повредит автомобиль после замены задних колодок Рено Логан

Общие советы

Замена передних колодок Рено Логан потребует соблюдения трех правил:

  • Лучше поменять все четыре колодки. Иногда их меняют попарно: две «средних» или две «внешних»;
  • Практическое правило для механизма «плавающего кронштейна»: не разрывать кронштейн, не проталкивая поршень внутрь;
  • Если винт откручивался от штифта суппорта, при установке на винт наносится специальная смазка.

По идее, лучше бы открутить все винты, которыми крепятся кронштейны. И угостите их новым жиром.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Замена передних тормозных колодок на автомобиле Рено Логан


Срок службы передних тормозных колодок на автомобиле Рено Логан первого поколения – в пределах 60.000 км пробега. Он может варьироваться в большую или меньшую сторону в зависимости условий эксплуатации автомобиля, манеры езды, качества установленных тормозных колодок. Периодичность проверки их состояния раз в 30.000 км пробега.

Тормозные колодки придется менять в случае их износа (общая толщина накладки и колодки менее 6 мм — см. фото выше), отслоения накладки от колодки, неравномерном износе, замасливании. Замене тормозного диска.

Передние тормозные колодки на автомобилях Рено Логан заменяются сразу в обоих тормозных механизмах передних колес, то есть две пары (для предотвращения возникновения заноза).

Необходимые инструменты, приспособления, запчасти

— Рожковый ключ на «17»

— Накидной ключ или головка на «13»

— Толстая шлицевая отвертка или небольшая монтажка

— Два комплекта новых передних тормозных колодок

Подготовительные работы

— При наличии повышенного уровня тормозной жидкости в бачке на главном тормозном цилиндре, откачиваем ее излишек при помощи шприца или груши, во избежание ее перелива после установки новых колодок и сильном утапливании поршней в тормозные цилиндры суппортов

— Поддомкрачиваем автомобиль и снимаем одно из передних колес

— Очищаем тормозной механизм переднего колеса от грязи

Порядок замены передних тормозных колодок на автомобиле Рено Логан первого поколения

Отворачиваем нижний болт направляющего пальца

Используем рожковый ключ на «17» для удержания направляющего пальца и накидной ключ на «13» для отворачивания болта.

Поднимаем плавающую скобу суппорта вверх

Если поднять скобу затруднительно, нужно подвигать ее вправо-влево и повторить попытку. Можно поддеть отверткой под суппорт и поднять скобу используя ее как рычаг.

Извлекаем переднюю тормозную колодку из направляющей

Заднюю тормозную колодку оставляем в направляющей чтобы опираясь на нее можно было утопить поршень во внутрь цилиндра.

Утапливаем поршень тормозного цилиндрика в его корпус

Для этого опускаем плавающую скобу обратно вниз, и, используя большую шлицевую отвертку (монтажку) как рычаг (вставив ее между тормозным диском и суппортом) сдвигая его наружу, утапливаем поршень.

Извлекаем вторую тормозную колодку

Поднимаем скобу вверх и извлекаем тормозную колодку.

Очищаем направляющие передних тормозных колодок от грязи

Снимаем две пружинные скобы накладок и очищаем их и посадочные поверхности направляющей под тормозные колодки. Скобы устанавливаем обратно.

Вставляем новые тормозные колодки

При утопленном поршне суппорта колодки должны стать без затруднений.

Опускаем плавающую скобу и закрепляем ее болтом

Перед установкой желательно нанести на болт немного фиксатора резьбы для предотвращения самопроизвольного его отворачивания. Момент затяжки болта 3,4 кгс.м.

Аналогично производим замену передних тормозных колодок на другом колесе.

После замены передних тормозных колодок следует несколько раз нажать на педаль тормоза для установки зазоров между колодками и дисками.

Примечания и дополнения

— Перед установкой новых тормозных колодок следует провести ревизию состояния направляющих пальцев, их пыльников и пыльников тормозных цилиндров (см. фото выше). Палец извлекаем из направляющей, очищаем от загрязнений. Смазываем небольшим количеством пластичной смазки (литол, смазка шрусов и т.п.) и вставляем обратно. Поврежденные или изношенные пыльники пальцев и цилиндра следует заменить.

— Период притирки новых тормозных колодок к тормозному диску 100-200 км пробега

Необходимо соблюдать осторожность в этот период, так как тормозной путь автомобиля увеличивается. Так же необходимо избегать резкого торможения, так как можно «поджечь» новые накладки колодок и ни о каком эффективном торможении с такими колодками в дальнейшем не может быть и речи. Еще статьи по тормозной системе автомобилей Рено Логан первого поколения

Еще статьи по тормозной системе автомобилей Рено Логан первого поколения

Схема подключения стоп-сигналов в задних фонарях и дополнительного стоп-сигнала автомобиля Рено Логан первого поколения Скрипят передние тормозные колодки, причины Замена тормозных дисков Рено Логан Как снять суппорт Рено Логан 1,4 Загорелась лампа неисправности тормозной системы автомобиля Рено Логан Регулировка ручника на Рено Логан

Сравнительный тест-ремонт

— Замена передних тормозных колодок на автомобиле ВАЗ 2108 (2109, 21099)

Меняем данные детали у тормозных узлов передней оси

Как поменять колодки правильно пошагово:

Сначала вывешиваем авто посредством домкрата. Надежно фиксируем и применяем упоры, предотвращающие скатывание. Не забываем о ручнике. Отвинчиваем и убираем колесо. С помощью шлицевой отвертки производим отвод тормозного поршня

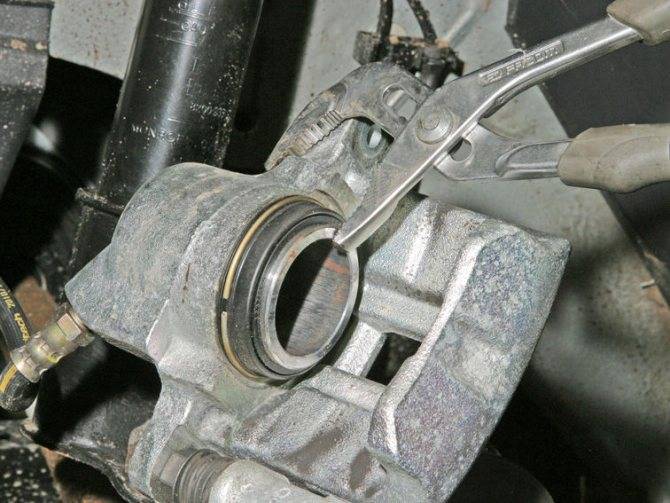

Важно исключить повреждение его резиновой манжеты. Вооружаемся ключом на «13» и отвинчиваем болт, которым закреплена нижняя направляющая суппорта. На другой стороне стопорим его посредством ключа на «17»

Извлекаем болт и поднимаем наверх откидную скобу. Беспрепятственно вынимаем колодки. Пластины, предотвращающие скрип, можно не заменять. Достаем направляющие, очищаем от налета грязи и смазываем специальным компаундом (именно для тормозных механизмов). Литол или прочие аналоги применять запрещено! Это приведет к вымыванию такой смазки или высыханию, что спровоцирует закисание поршня в одной позиции. Проверяем целостность пыльников направляющих. Если присутствуют трещины, меняем элементы на новые (используем из рем-комплекта). По завершении данных операций заводим в суппорт новые колодки. Если их посадка затрудняется, отводим поршень на большую величину (он заходит в цилиндр). Исключить повреждение манжеты позволит подходящая подкладка. Собираем узел и навешиваем колесо. Болты тщательно обтягиваем

На другой стороне стопорим его посредством ключа на «17». Извлекаем болт и поднимаем наверх откидную скобу. Беспрепятственно вынимаем колодки. Пластины, предотвращающие скрип, можно не заменять. Достаем направляющие, очищаем от налета грязи и смазываем специальным компаундом (именно для тормозных механизмов). Литол или прочие аналоги применять запрещено! Это приведет к вымыванию такой смазки или высыханию, что спровоцирует закисание поршня в одной позиции. Проверяем целостность пыльников направляющих. Если присутствуют трещины, меняем элементы на новые (используем из рем-комплекта). По завершении данных операций заводим в суппорт новые колодки. Если их посадка затрудняется, отводим поршень на большую величину (он заходит в цилиндр). Исключить повреждение манжеты позволит подходящая подкладка. Собираем узел и навешиваем колесо. Болты тщательно обтягиваем.

Порядок замены передних тормозных колодок на автомобиле Рено Логан 1

Тормозные колодки придется менять в случае их износа (общая толщина накладки и колодки менее 6 мм — см. фото выше), отслоения накладки от колодки, неравномерном износе, замасливании. Замене тормозного диска.

Передние тормозные колодки на автомобилях Рено Логан заменяются сразу в обоих тормозных механизмах передних колес, то есть две пары (для предотвращения возникновения заноза).

Необходимые инструменты, приспособления, запчасти

— Рожковый ключ на «17»

— Накидной ключ или головка на «13»

— Толстая шлицевая отвертка или небольшая монтажка

— Два комплекта передних тормозных колодок

Подготовительные работы

— При наличии повышенного уровня тормозной жидкости в бачке на главном тормозном цилиндре, откачиваем ее излишек при помощи шприца или груши, во избежание ее перелива после установки новых колодок и сильном утапливании поршней в тормозные цилиндры суппортов

— Поддомкрачиваем автомобиль и снимаем одно из передних колес

— Очищаем тормозной механизм переднего колеса от грязи

Порядок замены передних тормозных колодок на автомобиле Рено Логан 1

  1. Отворачиваем нижний болт направляющего пальца

Используем рожковый ключ на «17» для удержания направляющего пальца и накидной ключ на «13» для отворачивания болта.

  1. Поднимаем плавающую скобу суппорта вверх

Если поднять скобу затруднительно, нужно подвигать ее вправо-влево и повторить попытку. Можно поддеть отверткой под суппорт и поднять скобу используя ее как рычаг.

  1. Извлекаем переднюю тормозную колодку из направляющей

Заднюю тормозную колодку оставляем в направляющей.

  1. Утапливаем поршень тормозного цилиндрика в его корпус

Для этого опускаем плавающую скобу обратно вниз, и, используя большую шлицевую отвертку (монтажку) как рычаг (вставив ее между тормозным диском и суппортом) сдвигая его наружу, утапливаем поршень.

  1. Извлекаем вторую тормозную колодку

Поднимаем скобу вверх и извлекаем тормозную колодку.

  1. Очищаем направляющие передних тормозных колодок от грязи

Снимаем две пружинные скобы накладок и очищаем их и посадочные поверхности направляющей под тормозные колодки. Скобы устанавливаем обратно.

  1. Вставляем новые тормозные колодки

При утопленном поршне суппорта колодки должны стать без затруднений.

  1. Опускаем плавающую скобу и закрепляем ее болтом

Перед установкой желательно нанести на болт немного фиксатора резьбы для предотвращения самопроизвольного его отворачивания. Момент затяжки болта 3,4 кгс.м.

Аналогично производим замену передних тормозных колодок на другом колесе.

После замены передних тормозных колодок следует несколько раз нажать на педаль тормоза для установки зазоров между колодками и дисками.

Примечания и дополнения

— Перед установкой новых тормозных колодок следует провести ревизию состояния направляющих пальцев, их пыльников и пыльников тормозных цилиндров (см. фото выше). Палец извлекаем из направляющей, очищаем от загрязнений. Смазываем небольшим количеством пластичной смазки (литол, смазка шрусов и т.п.) и вставляем обратно. Поврежденные или изношенные пыльники пальцев и цилиндра следует заменить.

— Период притирки новых тормозных колодок к тормозному диску 100-200 км пробега

Необходимо соблюдать осторожность в этот период, так как тормозной путь автомобиля увеличивается. Так же необходимо избегать резкого торможения, так как можно «поджечь» новые накладки колодок и ни о каком эффективном торможении с такими колодками в дальнейшем не может быть и речи. Еще статьи по тормозной системе автомобилей Рено Логан 1

Еще статьи по тормозной системе автомобилей Рено Логан 1

Сравнительный тест-ремонт

Замена передних колодок на Renault Logan подробная инструкция с фото

Замена передних колодок Рено Логан довольно не сложная операция, которую может выполнить практически любой человек, без особых знаний и навыков. Но сначала немного расскажем об устройстве передних тормозных механизмов Renault Logan.

Тормозной механизм переднего колеса Рено Логан — дисковый, с плавающей скобой, включающей в себя суппорт и однопоршневой колесный цилиндр, стянутые между собой двумя болтами. Тормозные механизмы передних колес французского автомобиля весьма схожи с устройством передних тормозов переднеприводных моделей Lada. Так что если вы уже имеете опыт замены передних колодок на отечественных ВАЗах с передним приводом, то проблем не возникнет.

Металлическая направляющая тормозных колодок двумя болтами прикреплена к поворотному кулаку, а скоба крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок. На пальцах установлены защитные резиновые чехлы. В отверстия для пальцев направляющей колодок закладывается пластичная смазка, но не любая а специальная высокотемпературная, для тормозных суппортов. Если пальцы не смазывать, то эффективность торможения со временем окажется хуже некуда. Тормозные колодки поджаты к пазам направляющей пружинами. Далее подробное фото устройства переднего тормозного механизма Рено Логан, смотрим.

Устройство переднего тормозного механизма.

  • 1 — винт крепления корпуса цилиндра к суппорту
  • 2 — корпус колесного цилиндра
  • 3 — штуцер прокачки гидропривода тормозов
  • 4 — болт крепления скобы к направляющему пальцу
  • 5 — направляющий палец
  • 6 — щит тормозного механизма
  • 7 — диск тормозного механизма
  • 8 — чехол направляющего пальца
  • 9 — направляющая колодок
  • 10 — суппорт
  • 11 — тормозные колодки

Замена передних колодок Рено Логан должна осуществляться после снятия колеса. При этом вы должны четко убедится, что кузов надежно вывешен и не рухнет на землю. Ведь это может серьезно вас травмировать. Желательно конечно эту операцию проводить на подъемнике, но если такой возможности нет, то кроме домкрата обязательно используйте надежную подставку.

Стоит отметить, что заменять колодки только на одном колесе не допустимо, меняются колодки на всех передних колесах. Так же колодки необходимо менять обязательно, если вдруг вы решили заменить тормозной диск Рено Логан. Неравномерная выработка может привести к потери эффективности торможения и даже уводу машины с траектории в сторону (при торможении).

А теперь к замене — после снятия колеса необходимо утопить поршень в тормозной цилиндр, что бы освободить колодки и отодвинуть плавающую скобу на такую величину, что бы можно было вставить новые колодки. Для того, что бы сдвинуть скобу понадобится небольшая монтажка, в виде лопатки или большая отвертка. Что бы утопить тормозной поршень было проще можно открутить крышку у бачка с тормозной жидкостью.

Как только скоба была сдвинута и колодки начали свободно болтаться внутри значит их можно вынуть. Для этого необходимо открутить два болта, точнее один можно ослабить, а окончательно выкрутить только один и откинуть скобу. Для этого понадобится два ключа на 13 и 17. Накидным ключом на 13 отворачиваем болт крепления скобы к нижнему направляющему пальцу, удерживая палец рожковым ключом на 17. Смотрим фото.

Затем просто откидываем скобу вверх, поэтому откручиваем именно нижний палец. Если сделать по другому, то тормозной шланг просто не позволит откинуть скобу вниз. Поэтому не стоит усложнять себе жизнь. После того как откинули скобу, вот вам и колодочки, которые легко и просто вынимаем из направляющих.

Металлической щеткой очищаем от грязи и коррозии посадочные места колодок в их направляющей. Желательно еще заменить две пружинные скобы колодок Рено Логан. Перед установкой новых колодок проверяем состояние защитных чехлов направляющих пальцев. Порванный или потерявший эластичность чехол заменяем. Желательно выкрутить пальцы (колючем на 17) и смазать специальной высокотемпературной смазкой, о чем мы уже упоминали. Это позволит скобе свободно и плавно перемещаться эффективно прижимая колодки к диску. Не стоит игнорировать эту операцию.

Для установки новых колодок Рено Логан, которые гораздо толще изношенных, вам возможно понадобится еще сильнее вдавить тормозной поршень в суппорт. Для этого можете использовать раздвижные пассатижи, как на фото ниже.

После замены передних колодок Рено Логан в обязательном порядке несколько раз нажмите на педаль тормоза, это позволит встать колодкам на место, а тормозному поршню занять рабочее положение. Затем проверяйте уровень тормозной жидкости в бачке. Следует отметить, что замена передних колодок на Рено Сандеро проводится так же.

Замена диска сцепления и его ресурс

Прежде чем приступить к работе следует знать некоторые конструктивные особенности.

Если это вам о чем-то говорит, и вы знаете устройство механизма и уверены в своих силах — пора приступать непосредственно к работе.

Необходимые инструменты

  1. Ключ «на 11», а лучше, если это будет торцевая головка.
  2. Отвертки – плоская и крестообразная.
  3. Оправка для центрирования ведомого диска (подойдет та, что для переднеприводных ВАЗов)

Снимаем сцепление

Первым делом загоняем Логан на яму также можно заручиться помощью еще одного человека. Замена сцепления такое дело, что лишние руки точно не помешают. Прежде чем начинать еще раз проверьте наличие необходимых инструментов. Если все в порядке приступаем к работе:

  • Первым делом следует снять коробку передач (если этого не сделать вы не сможете подобраться к маховику и самому сцеплению).
  • Теперь удерживайте маховик отверткой, чтобы он не крутился, и одновременно откручивайте болты крепления нажимного диска. Натяжку болтов следует ослаблять равномерно, переходя, от одного к другому.
  • Выкрутив, болты снимайте с маховика ведомый и нажимной диски сцепления, ведомый при этом следует придерживать. Когда все готово внимательно осмотрите детали. Трещины и сколы не допускаются. В случае если при визуально осмотре обнаружены какие-либо еще неполадки – меняйте ведомый и нажимной не задумываясь.
  • Прежде чем установить новые детали убедитесь, что ведомый диск легко перемещается по шлицам первичного вала КПП. Неполадки или заедания следует тут же устранить либо, отрегулировав, ступицы диска, либо заменив дефектные детали.
  • Далее, наносим на шлицы ведомого специальную тугоплавкую смазку.
  • Теперь нам понадобиться оправка с ее помощью устанавливаем на место ведомый диск. Правильным положением будет то, при котором выступающая часть ступицы диска оказалась направленной в сторону пружины кожуха сцепления.
  • После на центрирующие штифты устанавливайте нажимной диск и сразу можно ввернуть болты крепления. Затягиваем их, также поочередно переходя, от одного к другому.
  • Теперь оправку можно снять и установить на место коробку передач. После останется только подключить тросик и отрегулировать его длину.

ПОДРОБНОСТИ: Mitsubishi Pajero Sport ремонт тормоза: замена колодок || Замена задних тормозных колодок на Mitsubishi Pajero Sport инструкция как поменять тормозные колодки своими руками Митсубиши Педжеро Спорт

Важный нюанс

Замена сцепления процесс все-таки достаточно трудоемкий, однако, бывает так, что в попытке сэкономить автолюбители обрекают себя на дополнительную работу. А дело все в том, что на первый взгляд может показаться, что одна из деталей сцепления исправна и может прослужить еще некоторое время.

Как правило, диск сцепления ходит порядка 150 тысяч километров пробега, но бывали случаи, где данная деталь отхаживала порядка 200 тысяч километров.

Как правило, замене подвергается весь комплект сцепления. Чтобы узнать, сколько стоит данный комплект, вам необходимо обратиться к дилеру в вашем регионе. Чтобы заменить комплект необходимо обладать специальным инструментом, с помощью которого можно произвести данную работу профессионально.

  1. Установите ваш автомобиль на подъемник и снимите передние колеса.
  2. Демонтируйте аккумуляторную батарею, после чего отсоедините необходимые элементы, затрудняющие доступ к коробке переключения передач.
  3. Открутите трос настолько, сколько это необходимо, после чего демонтируйте его.
  4. Открутите в верхней части подушку крепления коробки переключения передач, а также все необходимые болты, крепящие данный узел к блоку двигателя.
  5. Поднимите автомобиль, после чего разберите подвеску и снимите приводные валы, предварительно слив масло с коробки переключения передач.
  6. Установите опорный элемент, такой как стойка, после чего приподнимите двигатель настолько, сколько это необходимо.
  7. Открутите нижнее крепление КПП и остальные болты удерживающий весь узел.
  8. Произведите демонтаж КПП и уберите ее в сторону.

Эту процедуру замены комплекта необходимо проводить вдвоем с напарником, так как вес коробки переключения передач составляет около 50 килограммов.

  1. Открутите 6 болтов по кругу корзины, после чего демонтируйте комплект.

Подготовьте новый комплект сцепления, предварительно центруйте диск относительно маховика двигателя, после чего произведите крепеж 6-ти болтов, удерживающие этот комплект на маховике.

  1. Замените выжимной подшипник из комплекта и произведите смазку направляющих вилки.

ПОДРОБНОСТИ: Замена помпы ВАЗ 2121 Нива своими руками

Необходимый инструмент для замены

Для самостоятельной замены задних тормозных колодок, понадобятся следующие инструменты:

  • Отвёртка
  • Плоскогубцы
  • Комплекты гаечных ключей и головок
  • WD-40
  • Домкрат и противооткатные устройства
  • Новые колодки

Без WD-40 никуда! Может потребоваться преобразователь ржавчины

Работы по монтажу необходимо выполнять сначала на одном колесе, а затем на другом

Обратите внимание, что в комплекте колодки для левого и правого колеса отличаются, не перепутайте их элементы во время установки

Подробная инструкция

В первую очередь необходимо поставить машину на ровную поверхность, зафиксировать рычаг КПП на 1 передаче и максимально ослабить ручник.
Перед процедурой поднятия автомобиля на домкрате, не забудьте поставить под передние колёса противооткатные упоры и ослабить все гайки на задних колёсах.

С помощью отвёртки необходимо поддеть защитный металлический колпачок и снять его, после чего ослабить гайку, фиксирующую ступичный подшипник и барабан с помощью ключа на «30».

Снимаем колпачок задней ступицы

Откручиваем ключом на 30 гайку

Выбиваем молотком тормозной барабан (или используем съёмник)

После поднятия одной из сторон, и ослабления всех гаек снимаем колесо и тормозной барабан. После демонтажа, его необходимо очистить от пыли и грязи.

Снимаем барабан (на фото используется съёмник барабана)

Далее, необходимо снять регулятор чашки и его пружину (поворачивается на 45 градусов). Для этой процедуры хорошо подойдут пассатижи и отвертка

После чего вынимаем опорную стойку колодки из отверстия.

Аккуратно поддеваем отвёрткой

Потом снимаем пассатижами пружину, которая стягивает колодки между собой (длинная, находится сверху).

Убираем (штифт).

Снимаем штифт

Затем снимаем нижнюю (стягивающую колодки) пружину.

И в последнюю очередь снимаем трос ручника.

Тянем его!

Дальше демонтируем старые колодки.

Осторожно снимаем колодки

Убираем планку, регулирующую зазор (находится рядом со стягивающей пружиной).

Отсоединяем планку

Осмотр тормозной системы колеса

Осмотрите состояние тормозного барабана, состояние тормозного цилиндра на предмет подтёков и его закусывания

Необходимо обращать внимание на состояние тормозного барабана, максимально допустимые значения его внутреннего диаметра не должны превышать показания в 204,3 мм, или на ней имеются сильные задиры и борозды. Тогда замена самого барабана будет тоже само собой, обязательна
Проводим внешний осмотр тормозных цилиндров, для этого достаточно сдвинуть край пыльника от корпуса

Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов. Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Когда вся тормозная система на колесе осмотрена, необходимо выполнить установку новых колодок. Весь монтаж производится пропорционально снятию и не потребует дополнительной сноровки и навыков.

Ура! Установили новые колодки, наконец-то. Собираем всё обратно

Точно такой же порядок действий необходимо выполнить и на втором колесе.

Настройка ручника и проверка работы системы

После того как колодки установлены, автомобиль снят с домкрата, необходимо убедиться в работоспособности системы, а именно в установке зазора между колодками и тормозным барабаном. Для этого несколько раз необходимо нажать на педаль тормоза, вследствие чего, сработает механизм их автоматической регулировки, и будут слышны характерные щелчки. После непродолжительных усилий они прекратятся — это будет обозначать, что регулировка закончена.

Далее, следует проверить ход работы и состояние стояночного тормоза, если в этом есть необходимость, то его следует отрегулировать.

Подводя итог можно с уверенностью сказать, что процедура замены задних тормозных колодок для Рено Логан под силу любому автомобилисту, который любит обслуживать свой автомобиль самостоятельно.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
