Выбираем стойки амортизаторов на Митсубиси Лансер 9

Как поменять передний опорный подшипник у Лансер 9 – пошаговая инструкция

Чтобы снять опорный подшипник Мицубиси Лансер 9 потребуются инструменты по списку:

  1. Домкрат, подпорку под лонжерон, противооткатные упоры;
  2. Тиски;
  3. Головки и ключи накидные: 8, 12, 17, 14;
  4. Пружинные фиксирующие стяжки;
  5. Молоток, деревянный брусок;
  6. Кусок резины 15х15 см, толщиной 7-8 мм (для доработки и усиления);
  7. Новые запчасти (рекомендации по выбору читайте далее);
  8. Динамометрический ключ (по возможности).

Совет:

Перед началом замены, при наличии распорки между стойками, ослабьте её натяжение. Машину поставьте на ровную поверхность, включите первую передачу, снимите со стояночного тормоза, затем подложите упоры под задние колеса.

Демонтаж передней стойки Лансер 9 с опорным подшипником

  1. Ослабляем колесные болты, затем поднимаем автомобиль домкратом, подставляем упоры под лонжероны.

  1. Находим провод датчика ABS, а так же тормозной шланг. Крепятся элементы через планку (кронштейн), для снятия откручиваем гайку на 12.

  1. Теперь переходим к болтам крепления передней стойки к поворотному кулаку, потребуется ключи на 17. Открутив болты, вынимаем или выбиваем их молотком, но только через деревянную проставку.

  1. Нижняя часть стойки отсоединена, осталось открутить верхние болты крепления опоры к кузову. Используем ключ на 14.
  2. Откручивая последнюю гайку, придерживайте узел рукой, чтобы избежать падения.

  1. Аккуратно вынимаем модуль амортизатора вместе с опорой и опорным подшипником, далее для удобства разборки зажимаем деталь в тисках.
  2. Крепим к пружине две стяжки, равномерно с обеих сторон сжимаем их на 50% от общей длины.

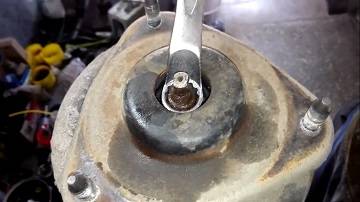

  1. Теперь откручиваем гайку штока, которая прижимает опорный подшипник с опорой к верхней чашке. Ключи 10 и 17.

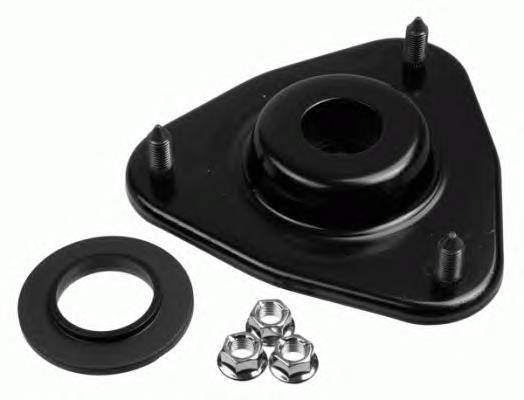

  2. Снимаем опору, на чашке вы увидите опорный подшипник Митсубиси Лансер 9, замена которого и требуется.

Совет:

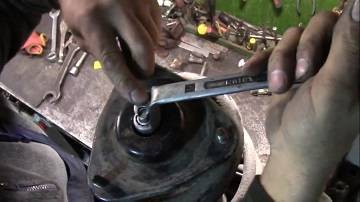

В 80% случаях затруднительно сразу открутить контргайку ключами. Чтобы не возникло проблем, сначала смажьте резьбовое соединение смазкой WD-40, для откручивания используем метод, представленный ниже – зажимаем шток в тисках, а контргайку срываем длинным ключом.

Проверка деталей на дефекты и замена опорного подшипника

  1. Сняв опору амортизатора, оцените внешний вид, работоспособность, и возможную замену детали. Не допускаются: трещины, сильная коррозия, механические повреждения.
  2. Проверьте внутреннюю резиновую прокладку, не допускается люфт и чрезмерный износ.

  1. Осмотрите отбойник, чехол, а так же опорные чашки, при обнаружении дефектов потребуется замена.

Рекомендация:

Чтобы поменять резину внутри «опорника», открутите три болта, снимите крышку. Далее подготовьте новую заготовку толщиной 7-8 мм с отверстием посредине, вставьте и соберите опору обратно.

Оценив состояние элементов узла, и по необходимости заменив их новыми, собираем конструкцию в обратной последовательности.Сначала устанавливаем нижнюю опорную тарелку;
Затем пружину, далее верхнюю опорную чашку;
Надеваем пыльник с дампфером;
Далее идет опорный подшипник, вместе с верхней опорой;
При сборке обращайте внимание на метки у чашек, концы пружины должны упираться в упоры у тарелок (выступы).

  1. Закручиваем контргайку штока от руки, снимаем стяжки.

  1. Собранную стойку устанавливаем на автомобиль по обратной технологии, после отпускания домкрата затягиваем гайку опоры до упора, регулируем моментом затяжки указанным на схеме в начале статьи (используя динамометрический ключ).
  2. Последний шаг – стягивание распорки, при её наличии.

Процесс замены задних стоек

Замена стоек проводится при помощи следующих инструментов:

  • домкрат;
  • два торцевых ключа «на 17» и один «на 14»;
  • рожковые ключи «на 14» и «на 5»;
  • отвертка для снятия клипс (подойдет обычная плоская отвертка);
  • съемник для пружин (без съемника или стяжек необходимо иметь два домкрата);
  • ломик;
  • хорошие тиски.

  • Затормозите автомобиль стояночным тормозом и установите под передние колеса надежные упоры (башмаки). Откиньте задние сиденья. Отверткой достаньте две клипсы у обшивки и снимите ее.
  • Открутите четыре клипсы внутренней облицовки багажника.
  • Ключом «на 17» (также подойдет «длинная голова») ослабьте гайку центрального штока стойки амортизатора, удерживая сам шток от прокручивания контрящим ключом.
  • Открутите гайки крепления стойки торцевым ключом «на 14».
  • После поддомкрачивания авто надо снять колесо.
  • Для откручивания болта крепления стойки к рычагу воспользуйтесь ключом «на 19». Не забудьте предварительно подложить что-нибудь (например, доски) под нижний рычаг.
  • Скорее всего, сразу вытащить стойку не получится, особенно если амортизатор не менялся долгое время (лет 6-7). Снятие может быть сильно затруднено подклиниванием болта в рычаге. В данном случае пригодится монтировка. Когда болт будет выбит, стойку необходимо «уронить» внутрь рычага. Скорее всего здесь понадобится помощник с ломиком. Упираясь в болт подрамника, надо приопустить подвеску вниз – нажимая небольшими рывками на продольный рычаг.

  • После снятия стойки необходимо разобрать ее, чтобы поменять пружину.
  • Чтобы ничего не разлетелось по сторонам, следует основательно закрепить амортизатор задний стяжками или съемником и только после этого приступать к работе.
  • Наденьте «кривой» ключ «на 17» на шток и в таком виде зажмите его конец в тисках (или используйте газовый ключ). Сдергивайте гайку рывками.
  • После, необходимо все отмыть от грязи.
  • Собирается задняя стойка в обратном порядке. Не забудьте предварительно зажать пружину съемником.
  • Перед установкой стойки следует поменять резиновые проставки (прокладки). После прикручивания стойки к нижнему рычагу, не забудьте затянуть гайку штока амортизатора, а также закрутить гайки крепления стойки к кузову, расположенные в отсеке для багажа.
  • Установите на место колесо и опустите машину.

Работа завершена! Кстати, есть вариант заменить стойки сразу на обеих сторонах авто. Если в арсенале имеется подкатной домкрат, то им можно поднять всю заднюю часть авто, уперев его в подрамник.

Как проверить опорный подшипник на Митсубиси Лансер 9 если он стучит

При возникновении признаков поломки «опорника», чтобы убедиться в его замене, требуется провести диагностику неисправности:

  1. Откройте капот у машины, найдите верхнюю переднюю опору;
  2. Шарикоподшипник расположен внутри опоры;
  3. Ладонью прижмите крышку «опорника»;
  4. Раскачайте машину сверху вниз, если почувствуете стук — это главный признак того, что потребуется замена опоры или подшипника отдельно.

Внимание:

Кроме поломки переднего «опорника» у Лансер 9 выходят из строя пружина или сам амортизатор, но стук и скрип именно верхней части стойки указывает, что опорный подшипник изношен или поврежден.

Видео: «Скрип передний опоры амортизатора»

Скрип втулок стабилизатора

Причины возникновения скрипов

Зачастую владельцы легковых машин жалуются на скрип втулок стабилизатора. Зачастую он возникает при наступлении морозов или при сухой погоде. Однако условия возникновения проявляются индивидуально. Основными причинами возникновения этой проблемы является:

  • низкое качество материала, из которого изготовлены втулки стабилизатора;
  • отвердение резины на морозе, из-за чего она становится неэластичной и издает скрип;
  • значительный износ втулки или выход ее из строя;
  • особенности конструкции автомобиля (например, Лада Веста).

Методы решения проблемы

Некоторые владельцы машин пытаются смазывать втулки различными смазочными материалами (в том числе и ). Однако, как показывает практика, это дает лишь временный эффект (а в отдельных случаях и вовсе не помогает). Любая смазка притягивает к себе грязь и мусор, образуя таким образом абразив. А это приводит к уменьшению ресурса втулки и самого стабилизатора. Поэтому не рекомендуем вам пользоваться любыми смазками.

Кроме этого, смазывать втулки не рекомендуется еще и в силу того, что при этом нарушается принцип их работы. Ведь они предназначены для плотного удержания стабилизатора. Являясь по сути торсионом, он работает на кручение, создавая сопротивление крену автомобиля на поворотах. Поэтому он должен быть надежно закреплен во втулке. А при наличии смазки это становится невозможным, поскольку может еще теперь и прокручиваться, издавая при этом снова таки скрип.

Рекомендации большинства автопроизводителей, касающаяся этого дефекта, заключается в замене втулок. Так что, общий совет для автовладельцев, которые столкнулись с проблемой скрипа от стабилизатора, — поездить со скрипом определенное время (достаточно одной-двух недель). Если втулки не “притрутся” (особенно это касается новых втулок), необходимо будет произвести их замену.

В отдельных случаях помогает замена резиновых втулок на полиуретановые. Однако это зависит от машины и производителя втулок. Поэтому ответственность за решение установить полиуретановые втулки лежит исключительно на автовладельце.

Замену втулок стабилизатора необходимо проводить через каждые 20-30 тысяч километров пробега. Конкретное значение ищите в мануале к вашему автомобилю.

Некоторые автовладельцы для решения проблемы обматывают часть стабилизатора, которая вставляется во втулку, изолентой, тонкой резиной (например, кусочком велосипедной камеры) или тканью. Оригинальные втулки (например, Митсубиси) имеют внутри тканевую вставку. Такое решение позволит более плотно “посадить” стабилизатор во втулке и избавит автовладельца от неприятных звуков.

Описание проблемы для конкретных автомобилей

По статистике, чаще всего с проблемой скрипа втулок стабилизатора сталкиваются владельцы следующих машин: Лада Веста, Фольксваген Поло, Шкода Рапид, Рено Меган. Опишем их особенности и процесс замены:

Лада Веста
. Причиной скрипа втулок стабилизатора на этой машине является особенность строения подвески
. Дело в том, что у Весты ход стоек стабилизатора стал больше, чем у предыдущих моделей ВАЗ. У них стойки крепились к рычагам, а у Весты крепятся к амортизаторам. Поэтому раньше стабилизатор меньше проворачивался, и не являлся причиной неприятных звуков. Кроме этого, у Весты ход подвески большие, из-за чего стабилизатор сильнее проворачивается. Выхода из данной ситуации два — укоротить ход подвески (занизить посадку машины), или воспользоваться специальной смазкой (рекомендация производителя). Лучше воспользоваться для этих целей смазкой, устойчивой к вымыванию, на основе силикона
. Нельзя пользоваться смазками, которые агрессивны по отношению к резине (также не пользуйтесь WD-40).

Замена втулок стабилизатора на Фольксваген Поло

Фольксваген Поло
. Замена втулок стабилизатора не представляет сложностей. Для этого необходимо снять колесо и установить машину на опору (например, деревянную конструкцию или домкрат), чтобы снять напряжение со стабилизатора. Для демонтажа втулки выкручиваем два болта на 13, которыми крепится монтажная скоба втулки, после чего вынимаем ее и достаем саму втулку. Сборка производится в обратном порядке.

Еще один распространенный способ, который позволяет избавляться от скрипов во втулках Фольксвагена Поло, заключается в том, что поместить между кузовом и втулкой кусок старого ремня ГРМ. При этом зубья ремня должны быть направлены в сторону втулки. При этом необходимо делать небольшие запасы по площади со всех сторон. Данную процедуру выполняют для всех втулок. Оригинальное решение проблемы — установка втулок от Toyota Camry.

Втулки для стабилизатора на митсубиси lancer x из полиуретана

В последнее время для изготовления втулок все чаще начали использовать полиуретан. Данный материал имеет очень много преимуществ, что, соответственно сказывается на качестве самих втулок.

  • Благодаря установке деталей из полиуретана, удается достичь максимальной геометрии подвески и контролировать управляемость транспортного средства. Уровень плавности хода также значительно возрастает.
  • Аналоги из полиуретана в отличие от резиновых, позволяют решить такую распространенную проблему, как износ.
  • Стойкость подвески повышается в несколько раз и не так сильно поддается вредному воздействию агрессивной среды.
  • Полиуретан относится к числу материалов, которым не страшна высокая или низкая температура. Со временем не происходит деформация из-за слишком большой нагрузки. В отличие от резиновых оригинальных втулок для митсубиси лансер 10, полиуретановые не выкрашиваются и не начинают «стекленеть».

Дорестайлинговые комплектации

В России Lancer IX продавался в разных для дорестайлинга и рестайлинга комплектациях, в 2003-2005 гг. предлагались варианты Comfort, Comfort Plus, Sport.

Базовое исполнение «Комфорт» предполагало наличие опций:

  • задних противотуманных фар;
  • электропривода наружных зеркал;
  • центрального замка;
  • электростеклоподъемников всех дверей;
  • фронтальных подушек безопасности;
  • систем ABS и EBD;
  • кондиционера;
  • аудиоподготовки с четырьмя динамиками;
  • иммобилайзера.

Автомобиль наделялся полноразмерной запаской, рулевой колонкой с регулировкой по наклону, штампованными колесными дисками R15.

Comfort – единственная комплектация, где доступен двигатель 1.3L (на «механике»), но в этом оснащении также доступен 1,6-литровый мотор с АКПП-4 или МКПП-5.

В варианте «Комфорт Плюс» авто дополняется головными противотуманками, электроподогревом зеркал и передних кресел, передним подлокотником, кожаной обшивкой рычага КПП.

Машина оснащается литыми дисками колес R15, климат-контролем, наружные ручки дверей окрашены в цвет кузова.

В комплектации Sport только с двухлитровым мотором и МТ на автомобиле устанавливаются спортивные сиденья, литые диски R16, задний спойлер, плюсом идет кожаная оплетка руля, боковые подушки безопасности, функция центрального отключения стеклоподъемников.

Необходимо отметить, что в такой версии седан Лансер отличается наиболее высокой стоимостью, к тому же подобные предложения на вторичном рынке встречаются не слишком часто.
