Какой должен быть расход воздуха на ВАЗ-2114: фото и видео

Проверка ДМРВ

Прежде чем приступать к экспериментам, не поленитесь ознакомиться с руководством по сервисному обслуживанию. Там детально описано, что такое ДМРВ на ВАЗ 2114 и как его заменить.

Ищем датчик. Открываем капот, находим патрубок воздушного фильтра. На нем и располагается ДМРВ, определяющий поток проходящего через фильтр воздуха. Приведу несколько вариантов, как проверить датчик массового расхода воздуха самостоятельно.

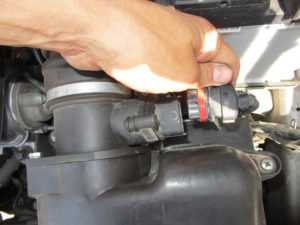

Отключить датчик. Колодку с проводами отсоединить от разъема, нажав на фиксатор, расположенный снизу. Запустить двигатель (1500 оборотов или больше). Отключение ДМРВ контроллер понимает как аварийное состояние и приготовляет топливно-воздушную смесь исходя из того, в каком положении находится заслонка дросселя. Попробуйте проехать небольшое расстояние. Если автомобиль разогнался ощутимо быстрее, это свидетельствует о нерабочем ДМРВ. От себя замечу, что в отключенном состоянии для ЭБУ Я7.2 и М7.9.7. обороты не повышаются!
Замена прошивки контроллера. Оригинальная прошивка ЭБУ могла быть заменена альтернативной. В такой ситуации мы не знаем, какой алгоритм прописан в ней случай работы в режиме, рассмотренном в первом пункте. Заслонка дросселя имеет упор, под который нужно подложить тонкую пластину (около 1 мм), чтобы поднять обороты. Затем необходимо отсоединить фишку с датчиком. При неисправном датчике двигатель должен заглохнуть. Если двигатель работает, то причина в особенностях прошивки: некорректно прописаны шаги РХХ.
Измерение напряжения. Тестирование дает хорошие результаты при работе с датчиками Bosch. Понадобится мультиметр. Выбираем режим измерения постоянного напряжения и устанавливаем максимальное значение 2 В.

Схема подключения для ВАЗ 2114 выглядит так:

желтый – входящий сигнал;
серый с белым – питание на выходе;
зеленый – заземление;
розовый с черным – вывод к главному реле.

Расцветка может быть другой, но последовательность расположения разъемов та же.

Далее нужно включить зажигание при заглушенном двигателе. Красный (плюсовой) щуп тестера подключить к желтому выходу, черный (минусовой) – к зеленому. Щупы мультиметра вставляются вдоль указанных проводов напрямую через резиновые уплотнители разъемов без повреждения изоляции. Для профилактики я рекомендую смочить щупы WD-40. Промежуточные соединения или иголки не рекомендуется использовать из-за вносимой ими дополнительной погрешности. Измерить напряжение. Сравнить полученный результат с таблицей:

Напряжение, В	Состояние
1,01 – 1,02	Хорошее. Датчик почти новый и прослужит долго.
1,02 – 1,03	Удовлетворительное. Датчик старый, но работает исправно.
1,03 – 1,04	Плохое. Ресурс почти выработан. В скором времени придется заменить.
1,04 – 1,05	Плачевное. Ресурс выработан. Пригоден к эксплуатации, если отсутствуют тревожные симптомы. Желательно заменить
1,05 – и выше	Аварийное. Датчик неисправен (возможно, давно). Замена обязательна.

Только что установленный датчик дает напряжение на выходе 0,996–1,01 В. Со временем оно возрастает. Большее значение означает больший процент износа.

Данные напряжения с датчиков фиксируются бортовым компьютером, их можно просмотреть, выбрав соответствующую группу параметров.

Осмотр и чистка. Крестовой отверткой ослабляем хомут, удерживающий патрубок воздухозаборника. Снимаем гофру и проверяем, есть ли следы масла и/или конденсата внутри нее, а также на внутренней поверхности датчика. В норме их быть не должно. Чувствительный элемент ДМРВ часто ломается из-за попадания на него грязи. Этого легко избежать при регулярной замене воздушного фильтра. Причины попадания масла в ДМРВ:

превышен допустимый уровень масла в картере
засорен маслоотделитель системы вентиляции

Датчик крепится к патрубку двумя винтами. Откручиваем их рожковым ключом (х10) и снимаем сам датчик. Спереди имеется вход, который должен быть защищен от подсоса неочищенного воздуха кольцевым резиновым уплотнителем. Если его нет или он остался в корпусе фильтра, пыль забивает входную сетку датчика. Ее нужно прочистить, поставить уплотнитель, проверить герметичность и вставить датчик обратно.

Сравнение с исправным датчиком. На личном опыте убедился, что самая точная проверка – установить заведомо рабочий датчик и сравнить поведение двигателя с «родным».

Помимо рассмотренных вариантов, как проверить ДМРВ самим, можно еще обратиться в сервис, где есть специальное оборудование, и провести уже 100% диагностику, например, по методике оценки осциллограммы.

Как правильно почистить ДМРВ?

Стоимость нового датчика порой достигает 4000 рублей. При выявлении его поломок без этих трат не обойтись. Но при загрязнении устройства можно почистить его самостоятельно. Для этого применяют специальные химические средства, которые продаются в автомагазинах. Например, химия от компании Liqui Moly. Неплохо помогает смесь 30% дистиллированной воды и 70% изопропилового спирта. Для промывки детали нежелательно использовать средства для чистки карбюратора, WD-40, жидкости для мытья посуды или окон. Прочистка делается так:

Снять устройство и его корпус с автомобиля;
Отделить датчик от корпуса. Для откручивания креплений можно применять плоскогубцы;
Промыть резисторы и каналы детали химией. При использовании средства её нужно прогреть строительным феном примерно до 70 градусов.
Просушить сенсор устройства;
Промыть корпус мыльным раствором, а затем – водой и просушить его;
Собрать элемент и установить на место.

В целях экономии некоторые водители пытаются восстановить работоспособность сломанного ДМРВ с помощью установки дополнительных резисторов, изменений прошивки ЭБУ или перекрытие части канала подачи воздуха алюминием. Применение этих способов может быть опасно или неэффективно. Поэтому в случае поломки деталь необходимо поменять.

Таблица ДМРВ. Двигатели ВАЗ ДМРВ. Три последние цифры

Но для их реализации необходимо, чтобы датчики, информирующие контроллер, не обманывали его — лишь при этом условии процессы в цилиндрах протекают штатно, двигатель развивает достаточную мощность, не расходуя лишнего топлива и не нанося большого вреда окружающей среде. Один из этих датчиков измеряет количество воздуха, поступающего в цилиндры, и вырабатывает соответствующий сигнал для контроллера. Это может быть датчик абсолютного давления (МАР-сенсор) либо датчик массового расхода воздуха (ДМРВ). Последний мы видим на многих автомобилях, в том числе вазовских.

Первым был частотный ДМРВ системы управления GM. Он же использовался и в отечественном аналоге «Январь» 4-й серии (фото 1). Автомобили такой комплектации продержались на конвейере недолго — на смену частотному датчику пришел аналоговый модели HFM-5 от фирмы Bosch — его номер 0280218004 (фото 2). Он невзаимозаменяем с GM — разъемы и точки крепления разные. Немецкий датчик разборный, из двух частей — корпуса и измерительного элемента.

Последний закреплен в корпусе двумя винтами с «секретными» головками. Правда, нынче в магазинах автозапчастей можно купить необходимый инструмент. Измерительный элемент — штуковина компактная, а стоит дорого — в Москве от 1300 руб. и выше. Сняв с нового автомобиля эту деталь, взамен, чего доброго, поставят муляж, а все, что за этим последует, — «личное горе» покупателя автомобиля. На рынке полно таких «ДМРВ без корпуса»… Покупать измерительный элемент без корпуса неразумно: очень возможно, что он неисправен или не той модели, что нужна. Фирма Bosch поставляет в продажу только датчики в сборе, в традиционной желтой картонной упаковке. Напомним, что купленный ДМРВ «не той системы» магазин обратно может не принять, если автомобилист не предоставит справку из сервиса, а получить ее зачастую непросто. Ненужный дорогостоящий узел останется вам на память.

Третий вариант ДМРВ — 037-й. (Здесь мы говорим о трех последних цифрах в обозначении.) Это дальнейшее развитие 004-го датчика фирмы Bosch. Такой датчик сегодня на большинстве колесящих по дорогам автомобилей ВАЗ, включая «Ниву» и «Шевроле Нива». Внешне 004-й и 037-й почти неотличимы — ориентируйтесь по номеру (фото 3). Недавно на изделиях появилась дополнительная маркировка: теперь номера есть и на корпусе, и на измерительном элементе — они должны совпадать. Главное же отличие внутри ДМРВ. На фото 4 справа 037-й датчик. У него иная конструкция измерительного элемента, с характерным вырезом (при покупке есть смысл снять заглушку и заглянуть внутрь).

Но вот появилась новая система управления — Bosch-М7.9.7, у которой свой, 116-й, ДМРВ. С предыдущими невзаимозаменяем, хотя корпус у него такой же. Во избежание путаницы, на корпус первоначально наносили зеленый круг (фото 5). Номера есть и на корпусе, и на измерительном элементе (фото 6). Последний и определяет назначение данного ДМРВ — конструкция вновь изменена (фото 7). Чтобы элементы не подменяли по дороге от завода к потребителю, добрые немецкие конструкторы поставили другие секретные винты. Эх, наивные! На российском рынке нужный инструмент уже продается. Внимательно осматривайте ДМРВ: отвертывая секретные винты, их покрытие, как правило, повреждают. Заметили — делайте выводы!

Упростить выбор при покупке ДМРВ вам поможет таблица.

голоса

Рейтинг статьи

Как проверить датчик ДМРВ на ВАЗ

Самый надежный способ — использование диагностического сканера (хотя бы на уровне ELM-327). Подключаемся к порту OBD и смотрим на компьютере показатели работы расходомера.

Если сканера нет, можно снять основные параметры мультиметром. Чтобы провести диагностику и ремонт ДМРВ ВАЗ 2114 своими руками, необходимо знать распиновку контактов.

Для примера рассмотрим контактную колодку для ВАЗ 2114: современный 8 или 16 клапанный мотор, ДМРВ BOSCH (или его аналог) версии 116.

Контакт № 1 нам не потребуется, это датчик температуры воздуха.
Контакт № 2 — питание 12 вольт. При нарушении работы бортового регулятора напряжения, датчик расхода воздуха может работать со сбоями.
Контакт № 3 — масса.
Контакт № 4 — питание электроники ДМРВ, параметр важный, напряжение должно быть стабильным.
Контакт № 5 — то самое «плавающее» напряжение, с помощью которого ЭБУ вычисляет объем проходящего через впускной коллектор воздуха.

Проверка питающих напряжений производится на отключенной колодке. Поворачиваем ключ зажигания, двигатель не заводим. Относительно массы замеряем напряжение на контакте № 2 (12 вольт) и контакте № 4 (5 вольт). Это свидетельствует об исправности ЭБУ и целостности проводов с контактами.

Проверка сигнального напряжения на контакте № 5 производится с подключенным разъемом, при включенном зажигании (двигатель не заводим!).

напряжение в пределах 0,99−1,02 вольта — датчик исправен;
напряжение в пределах 1,03−1,05 вольта — скоро потребуется замена;
более 1,05 вольта — ДМРВ не работает в штатном режиме.

Каким должен быть массовый расход воздуха ВАЗ-2114

Двигатель ВАЗ-2114 может иметь 8 клапанов или 16. Последний вариант является более мощным. Для того чтобы машина не тратила много топлива и работала исправно, нужно, чтобы ДМРВ выдавал правильные показатели. В первую очередь его задача состоит в том, чтобы измерять количество потребляемого воздуха и время реакции. Точность показателей дает возможность контролеру определить, в какой пропорции нужно смешать воздух с топливом. Если прибор показывает неточные данные, то образующаяся топливная смесь не соответствует режиму работы двигателя. В таком случае топливо потребляется в больших количествах и снижается мощность.

Какой должен быть расход воздуха для ВАЗ-2114

При нормальной работе датчика двигатель этой машины потребляет от 10±0,5 кг воздуха за час работы. Если количество уменьшается, то и уменьшается динамика авто, благодаря чему экономится топливо, а при увеличении топливо, наоборот, сильно расходуется. В холодную пору это может привести к проблемам с пуском двигателя. Если показатели датчика отклоняются от реальных, то двигатель начинает работать с перебоями, а то и вовсе не заводится. Что может привести к отклонению показателей датчика? Попробуем выяснить.

Причины неисправности датчика: когда требуется замена

Погрешность работы датчика значительно ухудшает функционирование авто в целом, но в основном это сказывается на работе контроллера. При использовании чувствительного контроллера это может привести к плавающим оборотам на холостом ходу, но при этом провалов при разгоне заметных не будет. В целом показания должны быть в норме, поэтому за этим нужно следить и в случае неисправности заменять прибор.

Спровоцировать неточные показания может вентиляционная система картера. Если дроссель закрыт, то газы отводятся по магистрали в свободное пространство. Какое-то количество этих газов отходит в магистраль холостого хода, где контактирует с ДМРВ. Далее смола оседает на резисторе, что приводит к погрешностям в показаниях датчика.

Узнать плохо работающий датчик можно по следующим признакам:

провалы в работе;
при переключении передачи ДВС барахлит;
авто не способно сильно разогнаться;
топливо потребляется в больших количествах;
мощность двигателя снижена;
появляется сигнал Check Engine.

Если данные признаки отсутствуют, то неисправность удастся определить по ошибке, которая появляется на бортовом компьютере.

Кроме этого, можно провести диагностику уровня сигнала датчика.

При неполадках в работе устройства не стоит торопиться приобретать новое. Это достаточно дорогое приспособление, за которое придется выложить чуть ли не половину заработной платы. Именно поэтому лучше разобраться, действительно ли проблема именно в нем и попробовать самостоятельно наладить работу. Как правило, достаточно почистить прибор, и он продолжит исправно функционировать. Далее нужно действовать следующим образом:

Чистка осуществляется при помощи необходимого оборудования либо в автосервисе. Для этого берется крестовая отвертка и ею ослабляется хомут, который удерживает патрубок воздухозаборника.
Далее необходимо снять гофру и проверить на наличие следов от масла либо конденсата, ведь именно они провоцируют неполадки в работе датчика. Избежать данной проблемы можно, если регулярно менять фильтр.
После этого необходимо очистить прибор от грязи и поставить уплотнитель.
Затем желательно проверить герметичность и вернуть на место датчик. Зачастую после такой процедуры он возобновляет работу.

Если вы имеете авто, вы должны понимать, что периодически его детали необходимо менять либо проверять на исправность. Для тех, кто разбирается в этой сфере, проверка не составит труда, но если у вас нет соответствующих знаний и навыков, то лучше обратитесь в сервис, где специалисты помогут вам решить все проблемы.

Современные модели поддаются быстрому ремонту, а их запчасти – легко заменяются. Что касается датчика массового расхода воздуха, то чистки зачастую достаточно для того, чтобы он выдавал правильные показатели. Если после этой процедуры ничего не поменяется, то нужен новый прибор, который точно будет работать бесперебойно.

Зачем нужен датчик массового расхода воздуха?

Как выглядит датчик массового расхода воздуха на автомобиле

ДМРВ это важный датчик располагается непосредственно за воздушным фильтром двигателя, а если говорить точнее, то как раз между ним и дроссельным узлом. Он устроен настолько тонко, что позволяет с высокой точностью измерять расход только того воздуха, что хорошо очищен от механических примесей

В процессе работы ДМРВ передает электронной системе управления двигателем сигналы, которые обрабатываются и интерпретируются, как тот объем воздуха, который подается для формирования топливно-воздушной смеси. Для нормальной работы силового агрегата объемное соотношение в ней жидкого горючего (бензина, солярки) и воздуха должно быть близким к 1х14. Если эта пропорция нарушается, то происходит или существенная потеря мощности мотора, или же перерасход топлива (это кстати, главные признаки неисправности ДМРВ). Информация, получаемая ЭБУ от датчика, определяющего массовый расход воздуха, помогает этого избежать.

ДМРВ производит замер того количества воздуха, которое в единицу времени попадает в топливную рампу. Эти данные он передает в ЭБУ, который моментально производит расчет количества жидкого топлива, которое нужно подать для формирования смеси, и отдает соответствующие «распоряжения» ответственным за это устройствам двигателя. Таким образом, если, к примеру, нажать педаль акселератора, то воздуха начинает сразу же поступать больше, ДМРВ это моментально определяет, отправляет данные в ЭБУ, которое в соответствующей пропорции увеличивает подачу бензина или солярки. Если же количество воздуха уменьшается, то снижается и объем подачи жидкого топлива.

С точки зрения конструкции, существует и активно используется три типа таких датчиков:

ДМРВ, построенные на основе трубки Пито, считаются уже устаревшими и в самых новых моделях двигателей не используются. Они представляют собой так называемые лопаточные расходомеры, главными элементами которых являются связанные с потенциометрами и мягко закрепленные на осях пластины. Изменяя свое положение под влиянием потока воздуха, они воздействуют на потенциометр, который изменяет свое электрическое сопротивление.

Датчики массового расхода воздуха с измерителями термоанемометрического типа достаточно дороги, хотя и весьма эффективны. В них установлены специальные теплообменники, состоящие из двух платиновых нитей, которые нагреваются проходящим электрическим током. Одна из них обдувается потоком воздуха, вторая остается контрольной, и по разнице тока, проходящего через них, ЭБУ вычисляет количество поступающего для формирования топливной смеси воздуха. ДМРВ с пленочными измерителями считаются самыми современными. По своему принципу действия они практически аналогичны термоанемометрическими, только в них используются не платиновые нити, а керамические элементы с платиновым напылением.

Как правильно почистить ДМРВ?

Снять устройство и его корпус с автомобиля;
Отделить датчик от корпуса. Для откручивания креплений можно применять плоскогубцы;
Промыть резисторы и каналы детали химией. При использовании средства её нужно прогреть строительным феном примерно до 70 градусов.
Просушить сенсор устройства;
Промыть корпус мыльным раствором, а затем – водой и просушить его;
Собрать элемент и установить на место.

Роль ДМРВ

Задача заключается в создании смеси из бензиновых паров и воздуха. Датчик способен измерять два показателя, которые прочно связаны друг с другом:

Время реакции;
Количество используемого воздуха.

Получая точные данные, измеритель определяет оптимальное количество компонентов для создания пропорций воздуха с парами топлива. Если ДМРВ начнет выдавать неправильные значения, смесь не будет соответствовать режиму работы двигателя, в котором он функционирует на данный момент.

Как результат, мощность падает, расход горючего растет, отклик снижается, разгон занимает значительно больше времени. В зависимости от датчика, его опоздания могут проявляться в виде провалов при разгоне или плавающих оборотах на холостом ходу.

Оптимальный расход воздуха

Поскольку мы говорим про ВАЗ 2114, следует определить, какой же показатель расхода воздуха является оптимальным для его двигателя.

Исправный датчик при условиях работы двигателя объемом 1,5 литров на примерно 900 оборотах в минуту, количество потребляемого воздуха составит от 10 кг с погрешностью 0,5 кг за час. Если поднять обороты до 2000, тогда расход повысится примерно до пределов 19-21 кг.

При снижении количества воздуха при тех же оборотах, начнет тут же снижаться динамика, но при этом уменьшится расход топлива. Если же расход воздуха повысится, динамика увеличится, а за ним повысится и расход топлива.

Нельзя допускать отклонения датчика более чем на 2-4 килограмма, поскольку при таких обстоятельствах работа движка окажется очень капризной и непредсказуемой.

Причины поломки

На самом деле датчики расхода воздуха могут выходить из строя только по причинам, которые скрыты в вентиляции картера двигателя.

Эта вентиляционная система двухконтурная, она отвечает за работу при двух режимах — с закрытой или открытой дроссельной заслонкой. Если заслонка закрыта, газы из картера выходят через магистраль. Но определенная доля газов скапливается внутри магистрали холостого хода. При этом газ соприкасается с резистором нашего датчика, хотя тот покрыт пленкой. Из-за смолы, которая оседает на резисторе, ДМРВ начинает выдавать неправильную информацию. Отсюда возникает цепочка неисправностей.

Какие факторы выводят из строя ДМРВ?

Факторы, вызывающие поломку ДМРВ:

Причиной попадания пыли может стать неправильная установка датчика на фильтр, из-за которой перекашивается уплотнительное кольцо. При этом дефекте на входной сетке датчика будет присутствовать тонкий налет загрязнения. Еще одной причиной запыленности является забитый воздушный фильтр, поэтому регулярное обслуживание продлевает жизнь ДМРВ.
Масло забрасывается на датчик в случае повышенного уровня в картере или при засоренном маслоотделителе в системе вентиляции. Дополнительным негативным фактором является износ двигателя, вызывающий активное попадание смазки в вентиляцию картера.
Попадание на изоляцию острых предметов, замасливание. Подобные воздействия являются следствием неаккуратного ремонта.
Повреждения датчика возможны при обслуживании автомобиля (удары по корпусу) или в процессе неправильной чистки активной части.

Признаки поломки

Если датчик вышел из строя, симптоматика может появиться разнообразная, но в итоге это приведет к нарушению работоспособности мотора. Сначала может повыситься аппетит двигателя к бензину, потом будут наблюдаться плавающие обороты и т.д.

Существует несколько характерных признаков, по которым определяется поломка датчика ДМРВ:

Наблюдаются провалы при работе двигателя с нагрузкой и при холостом ходу;
Машина начинает медленнее разгоняться, динамика ощутимо страдает;
При переключениях передачи двигатель выключается;
Падает мощность;
Повышается расход топлива;
При горячем двигателе мотор с трудом заводится;
На приборной панели загорается лампа проверки двигателя (Check Engine).

Если же датчик совсем не подает даже малейших признаков жизни, лампа на панели может не загораться. В этом случае поломка определяется за счет работы бортового компьютера и ошибок.

Можно провести диагностику, определив уровень сигнала датчика. Если уровень окажется низким, это говорит о:

Отсутствии подключения датчика;
Обрывах в цепи;
Окислении и обрыве массы в цепи;
Сбое в работе электронного блока управления мотором;
Замыкании или обрыве сигнальных проводов;
Вышедшем из строя ДМРВ.

Даже если вы обнаружили поломку, не спешите приобретать новый ДМРВ, поскольку этот датчик стоит от 1,5 до 4 тысяч рублей.

В некоторых ситуациях может помочь простая проверка и чистка ДМРВ. Причем обращаться в сервисный центр при этом вовсе не обязательно. Вы легко справитесь поставленной задачей своими собственными руками.

Как проверить датчик расхода воздуха (3 способы проверки)

В некоторых случаях, для проверки ДМРВ, его необходимо демонтировать с автомобиля. Порядок демонтажа:

Ослабить хомут,
Снять воздушный патрубок,
Открутить винты крепления датчика к корпусу воздушного фильтра.
Перед тем как отключить электрический разъем, необходимо снять минусовую клемму с аккумуляторной батареи. Это нужно сделать, чтобы электронный блок управления двигателем не выдал ошибку, и не загорелась лампа «чэка».

Способ №1. Визуальный контроль

Для этого необходимо снять датчик и внимательно его осмотреть на наличие механических повреждений или посторонних предметов, мусора. Также стоит визуально оценить целостность сенсоров нагревательных нитей или нагревательной плёнки.

Подобные проблемы могут возникнуть из-за негерметичного корпуса воздушного фильтра, или из-за некачественного воздушного фильтра.

При выявлении видимых повреждений – датчик необходимо заменить. А при наличии в нём мусора или загрязнений – ДМРВ можно очистить специальными средствами или очистителем карбюратора (спрей на спиртовой основе). Сенсоры ДМРВ очень хрупкие, поэтому будьте осторожны – не стоит их чистить механическим образом. Датчик ремонту не подлежит!

Способ №2. Отключение подачи питания

Самый простой способ проверить датчик массового расхода воздуха — отключить от него питание. При неработающем двигателе, отсоединяем электрический разъем на датчике массового расхода воздуха. Затем запускаем двигатель.

В данной ситуации блок управления двигателем переходит на резервный режим работы и заменяет показания отключенного датчика на запрограммированные заводом изготовителем.

В этом случае работа двигателя должна нормализоваться и обороты холостого хода увеличатся. Для дополнительной проверки, можно проехать на автомобиле с отключенным разъёмом ДМРВ – 100-200 метров. Если все симптомы неисправности датчика массового расхода воздуха пропали, то значит датчик передает некорректные данные – он признается нерабочим и требует замены.

При проверке ДМРВ этим способом, после отключении электрического разъёма от датчика – на панели приборов загорится лампа ошибки двигателя «Check»

После завершения проверки или его замены, необходимо будет сбросить ошибку! Для этого можно отключить минусовую клемму АКБ на несколько минут (осторожно собьются абсолютно все настройки). В некоторых моделях автомобилей – сбросить ошибку можно только в сервисном центре, специальным сканером, подключенным к диагностическому разъему автомобиля

Способ №3. Проверка мультиметром

Чтобы проверить датчик расхода воздуха мультиметром – необходимо знать какие именно параметры измерять и с каких контактов электрического разъема. У каждой марки автомобиля они могут отличаться. Расположение проводов и клемм датчика, можно посмотреть в электрической схеме автомобиля.

Например на датчиках Bosch, которые устанавливаются на автомобили ВАЗ и GAZ, можно проверить напряжение (V) между входящим сигналом и заземлением на разъёме ДМРВ. Для этого необходимо:

Включить зажигание автомобиля, но двигатель не запускать,
Подключить красный (+) щуп мультиметра к жёлтому проводу,
Чёрный (-) щуп – к зелёному проводу разъёма.
Переключатель режимов на мультиметре устанавливаем на измерение минимального постоянного тока.

Напряжение на контактах должно находиться в пределах 1,00-1,04 Вольта. Если показания окажутся выше, то датчик требует замены.

Дополнительно можно снять датчик не отключая электрического разъема и подать струю воздуха на датчик со стороны воздушного фильтра. Напряжение должно возрасти до 1,3 Вольта, в этом случае датчик расхода воздуха считается рабочим.

В зависимости от устройства датчика, еще возможно произвести замер сопротивления на резисторах. Причем результаты замеров при разной температуре воздуха будут разными. Точные данные об оптимальных величинах показаний сопротивления, температуры измерений и расположение контактов на разъёме – как правило указывается либо в специальной технической литературе, либо в инструкции по ремонту автомобиля.
