Признаки неисправности ДМРВ

Что говорит о неисправности?

Если датчик дмрв ваз 2114 перестал работать, то по поведению авто это можно будет заметить, если быть предельно внимательным. Нерабочая деталь может дать знать о себе при помощи ряда симптомов, если говорить о работе инжектора. При этом нужно понимать, что неисправность будет отмечаться не резко, она проявляется постепенно.

Вначале повышается расход топлива, отмечаются плавающие обороты. Далее все происходит по нарастающей, работа движка становится нестабильной. Многие автолюбители сталкиваются с подобными проблемами, особенно это касается владельцев переднеприводных авто. Изначально загорается значок авто, обороты начинают плавать, а затем расход топлива все больше увеличивается.

То, что дмрв на ваз 2114 является неисправным, можно вычислить по некоторым признакам:

• мощность движка существенно упала, это ощущается при движении;
• машине требуется больше топлива;
• мотор плохо заводится в горячем состоянии;
• машина выдает сигнал Check Engine;
• авто плохо набирает скорость, медленно разгоняется;
• глохнет, если попытаться переключить передачу;
• если работает на холостом ходу, то отмечаются провалы.

Если расход воздуха ваз 2114 не придерживается нормы, а датчик уже не починить, то соответствующий сигнал может и не гореть. В таком случае определить неисправность можно при использовании бортового компьютера. Также стоит проверить уровень сигнала датчика.

Результаты проверки мультиметром, указывающие на работоспособность ДМРВ, приведены в таблице.

Напряжение на ДМРВ	Состояние датчика
1.01-1.02	Датчик рабочий
1.02-1.03	Еще можно пользоваться
1.03-1.04	В ближайшее время потребуется замена
1.04-1.05	Плохо работает. Нуждается в замене
1.05 и выше	Нерабочий

Низкий уровень сообщает о следующих состояниях:

• датчик не работает;
• нет подключения, — проблема может заключаться в контактах;
• имеется обрыв в цепи подключения;
• масса оборвалась или же окислилась, такое нередко происходит;
• замыкание сигнальных проводов, их неправильное подключение.

Если столкнулись с пособными признаками, не стоит сразу отправляться в магазин за новым. Прежде всего, необходимо убедиться в том, что старую деталь уже нельзя починить. Также стоит уточнить, что проблема заключается именно в детали. Если нет возможности починить деталь собственными силами, то всегда можно обратиться в сервис.

Причины поломки

Вот список основных причин, по которым датчик MAF разбивается или не работает неправильно:

• Завтрак (взрыв) термистор или повреждение стебля на путях. В частности, это заболевание характерно для модели датчика HFM-5. Это может быть результатом натурального потребления или внезапного скачка напряжения (сбой генератора и т.д.). Проводные устройства в среднем поддерживают примерно 150000. Авто путешествие.
• Нет напряжения — прерывание сигнала или операционная электрическая цепь, датчик не подключен, окисляющий контакты.
• ЭБУ поврежден.
• Неправильное обслуживание. Расходомер считается необслуживаемому устройством и заменяется в качестве полного устройства. Потому что это дорого, многие люди пытаются убрать его, например Ват, что является ошибкой. Для этого используйте сжатый воздух или специальные жидкости (карбоцелер, специальныеОчиститель ДМРВ или другой спиртосодержащий продукт).

Косвенные причины:

• Заклинивание дроссельной заслонки в результате ее загрязнения — в этом случае датчик вроде исправен, но информация передается в ЭБУ некорректно.
• Забит воздушный фильтр.

Симптомы неисправности датчика массового расхода воздуха

Перед тем как приступать к проверке ДМРВ, необходимо понять по первичным симптомам, что он неисправен. О проблемах с датчиком могут говорить следующие симптомы:

• На приборной панели машины горит значок «Проверить двигатель» (Check Engine);
• Машина начала тратить больше топлива, при этом динамика ее разгона снизилась;
• Холостые обороты изменились в большую или меньшую сторону. Двигатель работает «на холостых» рывками;
• Мотор не запускается.

Приведенные выше симптомы указывают, что воздух подается в горючую смесь не в том объеме, в котором необходимо. При этом данная проблема может наблюдаться не только при выходе из строя ДМРВ. В частных случаях неисправность может быть связана с отсутствием питания датчика по электропроводке или при появлении трещин в соединительных шлангах.

Симптомы плохого массового расхода воздуха

Симптомы неисправного датчика массового расхода воздуха (MAF) могут включать:

• плохая экономия топлива
• неустойчивая производительность
• нерешительность при разгоне
• тяжелый старт
• нет запуска двигателя
• глохнет при включенной передаче
• низкая мощность двигателя
• двигатель работает в непонятном режиме

Причины неполадок

Расходомер воздуха приходит в негодность по следующим причинам:

• на измерительные элементы попадает много пыли и грязи, потому что владелец авто редко меняет воздушный фильтр;
• на сильно изношенных двигателях пары бензина и масла проникают в ДМРВ через патрубок вентиляции картера;
• дырка в гофрированном воздуховоде, откуда всасывается пыль;
• случайное повреждение вследствие неквалифицированного ремонта;
• обрыв проводов, соединяющих разъем датчика с контроллером.

Помимо перечисленных причин, встречается и естественный износ прибора. Ресурс нового ДМРВ составляет 50–250 тыс. км в зависимости от марки и происхождения автомобиля.

Последствия поломки датчика

Когда в силу разных причин датчик выходит из строя либо выдает некорректные показания, контроллер меняет алгоритм работы. Он начинает готовить топливовоздушную смесь, ориентируясь на измеритель положения дроссельной заслонки и лямбда – зонд. Из-за недостатка данных, поступавших ранее от ДМРВ, электронный блок «не знает» о реальном количестве поступающего воздуха и не может смешать его с бензином в оптимальных пропорциях.

Благодаря переходу контроллера на аварийный режим работы можно определить основные симптомы неисправности ДМРВ:

• на приборной панели водителя блок управления включает световое табло Check Engine, свидетельствующее о неполадках в системе топливоподачи либо зажигания;
• холостой ход нестабилен – то повышается до 1500 об/мин, то падает до нуля (двигатель глохнет);
• «на холодную» мотор заводится с большим трудом;
• некорректное приготовление горючей смеси вызывает увеличение расхода топлива независимо от условий езды и режима работы;
• отмечается снижение мощности силового агрегата и частые беспричинные рывки на ходу.

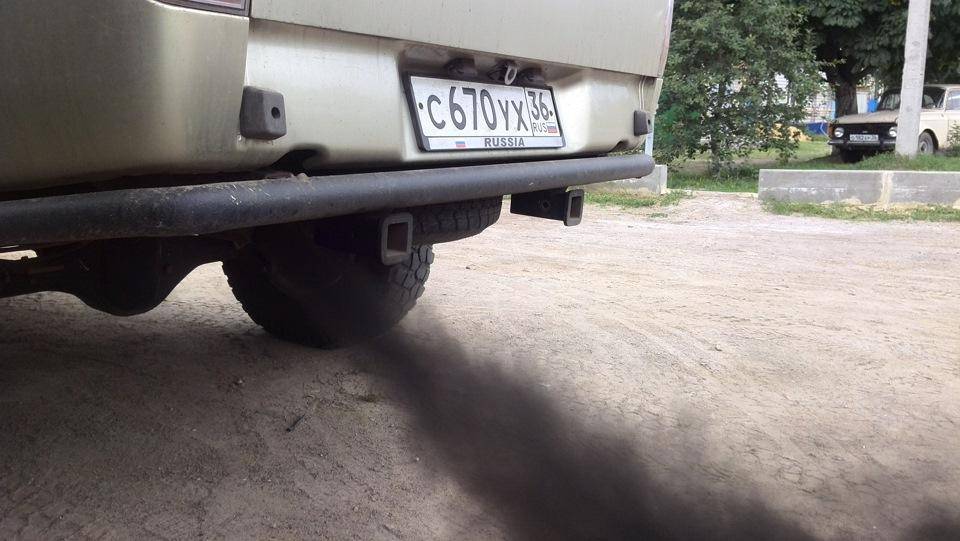

Косвенно на неисправность расходомера указывает появление черного дыма из выхлопной трубы. Если на транспортном средстве нет бортового компьютера и отследить моментальный расход бензина нельзя, стоит выкрутить 1–2 свечи из любых цилиндров и осмотреть электроды. Слой черной сажи подтвердит чрезмерное обогащение смеси из-за аварийного режима работы электроники.

Признаки неисправности ДМРВ

Засор сетки перед ДМРВ

Неисправность ДМРВ проявляется в следующих симптомах:

1. Сигнализация об ошибке «Check Engine».
2. Ухудшение динамики разгона авто.
3. Повышенный расход горючего.
4. Падение мощности двигателя.
5. Плохой запуск двигателя на горячую.

Искажение показаний датчика расхода воздуха заставляет двигатель работать на обедненной смеси с потерей мощности. Длительная эксплуатация силового агрегата в таком режиме ведет к расплавлению катализатора в выпускном коллекторе и прогоранию выпускных клапанов. Поводом для проверки датчика должны послужить следующие признаки:

1. Перегретая атмосфера под капотом из-за раскаленного выпускного коллектора.
2. Снижение приемистости и тяги двигателя вместе с увеличением на 10-15% расхода бензина.
3. Провалы во время старта или ускорения сменяются нормальной работой. При этом свечи должны быть заменены на заведомо рабочие.

датчик массового расхода воздуха

Сообщение DW-ASP » 26 апр 2012, 14:28

Сообщение andry59 » 01 май 2012, 18:50

Сообщение DW-ASP » 02 май 2012, 12:38

необходимо, чтобы датчики, информирующие контроллер, не обманывали его – лишь при этом условии процессы в цилиндрах протекают штатно, двигатель развивает достаточную мощность, не расходуя лишнего топлива и не нанося большого вреда окружающей среде. Один из этих датчиков измеряет количество воздуха, поступающего в цилиндры, и вырабатывает соответствующий сигнал для контроллера. Это может быть датчик абсолютного давления (МАР-сенсор) либо датчик массового расхода воздуха (ДМРВ). Последний мы видим на многих автомобилях, в том числе вазовских.

Неисправности ДМРВ, естественно, приводят к тем или иным сбоям в работе двигателя – рывкам, провалам, затрудненному пуску и т. п. – неверная оценка количества воздуха, расходуемого в цилиндрах, оборачивается примерно тем же, что и засорение жиклеров хрестоматийного карбюратора. Но «вычислить» неполадки в ДМРВ, даже располагая серьезной диагностической аппаратурой, порой непросто. В таких случаях многие поступают традиционно: заменяют подозреваемый прибор заведомо исправным – но только при условии, что новый той же модели. Дело в том, что на автомобилях ВАЗа, в зависимости от года выпуска и типа контроллера, можно встретить разные ДМРВ.

Датчик массового расхода воздуха для системы управления двигателем фирмы GM.

Датчик Bosch 0280218004 пришел на смену GM.

Первым был частотный ДМРВ системы управления GM. Он же использовался и в отечественном аналоге «Январь» 4-й серии (фото 1). Автомобили такой комплектации продержались на конвейере недолго – на смену частотному датчику пришел аналоговый модели HFM-5 от фирмы Bosch – его номер 0280218004 (фото 2). Он невзаимозаменяем с GM – разъемы и точки крепления разные. Немецкий датчик разборный, из двух частей – корпуса и измерительного элемента. Последний закреплен в корпусе двумя винтами с «секретными» головками. Правда, нынче в магазинах автозапчастей можно купить необходимый инструмент. Измерительный элемент – штуковина компактная, а стоит дорого – в Москве от 1300 руб. и выше. Сняв с нового автомобиля эту деталь, взамен, чего доброго, поставят муляж, а все, что за этим последует, – «личное горе» покупателя автомобиля. На рынке полно таких «ДМРВ без корпуса»… Покупать измерительный элемент без корпуса неразумно: очень возможно, что он неисправен или не той модели, что нужна. Фирма Bosch поставляет в продажу только датчики в сборе, в традиционной желтой картонной упаковке. Напомним, что купленный ДМРВ «не той системы» магазин обратно может не принять, если автомобилист не предоставит справку из сервиса, а получить ее зачастую непросто. Ненужный дорогостоящий узел останется вам на память.

Датчик Bosch 0280218037 отличить от 004-го можно по номеру на корпусе.

Главное отличие 004-го от 037-го внутри, последний справа.

Третий вариант ДМРВ – 037-й. (Здесь мы говорим о трех последних цифрах в обозначении.) Это дальнейшее развитие 004-го датчика фирмы Bosch. Такой датчик сегодня на большинстве колесящих по дорогам автомобилей ВАЗ, включая «Ниву» и « Шевроле Нива». Внешне 004-й и 037-й почти неотличимы – ориентируйтесь по номеру (фото 3). Недавно на изделиях появилась дополнительная маркировка: теперь номера есть и на корпусе, и на измерительном элементе – они должны совпадать. Главное же отличие внутри ДМРВ. На фото 4 справа 037-й датчик. У него иная конструкция измерительного элемента, с характерным вырезом (при покупке есть смысл снять заглушку и заглянуть внутрь).

Внешнее отличие 116-го ДМРВ от других датчиков – зеленый круг на корпусе.

Дополнительная маркировка на корпусе и измерительном элементе 116-го.

Измерительный элемент 116-го ДМРВ справа, 037-й – слева.

Но вот появилась новая система управления – Bosch-М7.9.7, у которой свой, 116-й, ДМРВ. С предыдущими невзаимозаменяем, хотя корпус у него такой же. Во избежание путаницы, на корпус первоначально наносили зеленый круг (фото 5). Номера есть и на корпусе, и на измерительном элементе (фото 6). Последний и определяет назначение данного ДМРВ – конструкция вновь изменена (фото 7). Чтобы элементы не подменяли по дороге от завода к потребителю, добрые немецкие конструкторы поставили другие секретные винты. Эх, наивные! На российском рынке нужный инструмент уже продается. Внимательно осматривайте ДМРВ: отвертывая секретные винты, их покрытие, как правило, повреждают. Заметили – делайте выводы!

ДМРВ производства фирмы Siemens VDO не спутаешь с «бошевским». Этот ДМРВ нельзя заменить «бошевскими», но из-за этого Siemens VDO на рынке встречается редко. Упростить выбор при покупке ДМРВ вам поможет таблица.

Каюсь, в наглую утянул с др форума.

Как выбрать новый датчик ДМРВ (калина 8 клапанов)

Для того чтобы обеспечить максимальную работоспособность системы и совместимость с контролером, перед заменой старого изделия на новое, необходимо внимательно ознакомиться с маркировкой которая нанесена на корпус изделия

При покупке новых изделий остерегайтесь подделок! Некоторые рекомендации о том, на что следует обратить внимание (относительно продукции фирмы BOSCH): — внутри разъема оригинального датчика, рядом с контактами находятся три металлических колодца по своему внешнему виду напоминающие шляпки небольших гвоздиков. Данные элементы используются на заводе Бош для программирования чувствительности ДМРВ

На контрафактных изделиях такие элементы отсутствуют или имеют пластиковую структуру.

Восстановление и увеличение срока эксплуатации ДМРВ Ниссан

Этот прибор является одним из самых дорогостоящих среди всех датчиков в автомобиле Ниссан. Бережное его эксплуатирование, а так же своевременные меры по очистке, помогут продлить жизнь устройства и избежать больших денежных затрат.

1. Периодически промывать специальными спреями и средствами проводящую нить и всю полость прибора. При этом категорически запрещается лезть туда всякими посторонними предметами: ухочистками, спичками, ватными дисками и т. д. Во избежание химического растворения различных соединений и контактов, а также резиновых частей, не рекомендуется промывать кетон- и ацетонсодержащими жидкостями. Тут подойдет любая жидкость для очистки карбюратора. Не стоит и продувать «внутренность» датчика – можно повредить как саму нить, так и его контакты.
2. Вовремя сменять воздушные фильтры, которые адсорбируют на себе львиную долю загрязнений, проникающих с воздушным потоком.
3. Следить за изношенностью колец на поршне. Сквозь щели в резиновой основе колец на платиновый чувствительный элемент датчика попадают частички масла, образуя нагар, приводящий к полной поломке устройства.

Если диагностировали окончательную и полную поломку ДМРВ на Nissan, его надо менять, ремонту такое устройство не подлежит.

Замена датчика массового расхода воздуха

Сначала надо сказать пару слов о самом датчике. Я советую не экономить и брать бошевский, на проверенном сайте с отзывами. На клиентские машины пару раз брал пекар, были проблемы. Я беру эти датчики вот тут. Ни разу с ними не было проблем, На ВАЗ 2110, 2111, 2112 ДМРВ установлен на патрубке, который выходит из воздушного фильтра и идет во впускной коллектор.

1. Ослабьте хомут крепления гофрированного патрубка к датчику ДМРВ.

1. Снимите патрубок с датчика и отодвиньте его в сторону.
2. Нажмите на фиксатор разъема питания датчика и снимите его. Фиксатор выполнен в виде кнопки.

1. Открутите два болта крепления датчика к корпусу воздушного фильтра. Крепящие болты расположены по диагонали. Болты под головку на десять.

1. После того как открутили крепящие болты снимите датчик.

После демонтажа датчика обратите внимание на состояние уплотнительной резинки. Если резинка повреждена, то ее нужно обязательно заменить

Можно поставить рабочий датчик с поврежденной резинкой и эффекта от замены не будет никакого. Обороты будут плавать, так как будет подсос воздуха.

1. Установка датчика осуществляется в обратном порядке.

Заключение

Поломка ДМРВ может стать причиной серьезных неполадок в работе автомобильного двигателя. Поэтому каждый автовладелец должен следить за работоспособностью и помнить о сроке службы расходомера. Если в работе ДМРВ появляются первые признаки неполадок, можно попробовать промыть устройство, обычно это помогает на ранней стадии загрязнения.

• https://remontvazov.com/proverka-i-zamena-dmrv
• https://osensorax.ru/rashod-uroven/dmrv-vaz-2110
• https://carfrance.ru/proveryaem-dmrv-na-vaz-2110-multimetrom-svoimi-rukami/
• https://autocentrum.ru/articles/datchiki/18756-priznaki-neispravnosti-dmrv-vaz-2110-chistka-remont-i-proverka-datchika-massovogo-rashoda-vozduha.html
• https://auto-self.ru/priznaki-neispravnosti-datchika-dmrv-na-vaz-2110-kak-promyt-i-pochistit-svoimi-rukami/
• https://FB.ru/article/422090/chem-chistit-dmrv-sredstva
• https://ladafakt.ru/dmrv-vaz-2110-8-klapanov-inzhektor.html
• https://carfrance.ru/datchik-dmvr-vaz-2112-16-klapanov-priznaki-neispravnosti/
• https://www.syl.ru/article/207347/new_osnovnyie-priznaki-neispravnosti-dmrv-vaz
• https://zen.yandex.ru/media/id/5e26640d73034b00ad7f5751/diagnostika-i-ustranenie-neispravnostei-datchika-massovogo-rashoda-vozduha-dmrv-5e538a96fc020165b28c9691
• https://pol-z.ru/dmrv-na-vaz-2110-kak-proverit-nalichie/
• https://autorn.ru/vaz/2110/457-proverka-dmrv-vaz-2110-2111-2112.html
• https://555-shop.ru/remont/priznaki-neispravnosti-dmrv-vaz-2110.html

Что такое ДМРВ?

Месторасположение расходомера воздуха.

Расходомер воздуха ВАЗ-2110-2112 (а также всех тольяттинских инжекторных моторов без исключения) установлен сразу за воздушным фильтром на входе во впускной тракт.

Эти показания имеют первостепенную важность для приготовления горючей смеси. Расходомер отправляет данные на ЭБУ двигателя, а тот в свою очередь, даёт команду форсункам на приготовление более богатой или более бедной смеси

Это без тонкостей.

Устройство датчика

Датчик в разобранном виде.

На этом фото видна платиновая нить.

В итоге расход и температура воздуха преобразуются в понятные для ЭБУ электрические импульсы. Это очень нежный и точный прибор, он позволяет рассчитывать цикловое наполнение цилиндров воздухом и обновляет параметры каждых 0,1 с.

Схема датчика массового расхода воздуха.

Рабочий орган датчика — платиновая прогреваемая нить. Она нагревается до рабочей температуры (от 100 до 1000 градусов), а при поступлении воздуха, остывает. Величина, на которую падает температура нити, преобразуется в электрический сигнал и исходя из этого значения, ЭБУ вычисляет массу и температуру воздуха, попавшего в камеру сгорания. А на основе этих данных уже готовит необходимую порцию топлива. Вкратце — так.

Диагностика и ремонт расходомера воздуха

Теперь поговорим о том, как проверить и отремонтировать устройство, если это позволяет ситуация.

Есть несколько вариантов диагностики:

1. Первый вариант — диагностика при отключении ДМРВ. Принцип этого метода заключается в отключении расходомера от топливной системы транспортного средства и дальнейшей диагностики работоспособности мотора при отключенном ДМРВ. Реализация метода заключается в отсоединении штекера питания от устройства и дальнейшем запуске ДВС. При отсутствии устройства блок управления активирует аварийный режим работы, то есть формирование горючей смеси будет осуществляться в соответствии с положением заслонки дросселя. В том случае, если после отключения расходомера работа двигателя восстановилась, мотор перестал глохнуть, это свидетельствует о том, что датчик нужно поменять.
2. Еще один вариант — заключается в том, чтобы под упор заслонки дросселя установить металлическую пластину, ее толщина должна составлять 1 мм. После этого обороты двигателя должны возрасти. Далее, от датчика расхода воздуха нужно отсоединить разъем питания. В том случае, если после этих действий двигатель будет работать также, это свидетельствует о выходе из строя ДМРВ.
3. Следующий вариант — попробовать поставить вместо вышедшего из строя расходомера новый и оценить работу мотора с ним. Это самый эффективный и быстрый вариант проверки, ведь если работа двигателя стала более эффективной, это говорит о поломке ДМРВ. Разумеется, не у каждого автовладельца есть запасной расходомер.
4. Также можно попытаться определить неполадку в работе регулятора посредством визуальной диагностики. Для реализации этого способа понадобится выкрутить хомут при помощи отвертки с крестовым наконечником, которая фиксирует гофру воздуховода. После этого необходимо внимательно осмотреть внутреннюю часть гофры, а также самого регулятора. На поверхностях не должно быть следов моторной жидкости или влаги, все элементы должны быть сухими.
   В том случае, если автовладелец не будет следить за чистотой воздушного фильтрующего элемента, то мусор и пыль с него со временем начнет попадать на чувствительный компонент расходомера. Соответственно, это приведет к выходу из строя последнего — такая причина поломки является одной из наиболее встречаемых.Появление масляных следов может быть обусловлено увеличенным уровнем рабочей жидкости в картере либо забитым маслоотбойником. Все элементы следует очистить от остатков моторной жидкости.

Отдельно следует выделить вариант диагностики с помощью тестера — мультиметра. Красный щуп тестера подключается к входу датчика — этот контакт находится ближе к ветровому стеклу, а черный подключается к массе, обычно это зеленый провод, находится на противоположном конце разъема.

Показания диагностики могут быть следующие:

• от 0,996 до 1,1 вольта — датчик новый;
• 1,01-1,02 — работоспособное устройство;
• 1,02-1,03 — удовлетворительное состояние датчика;
• 1,03-1,04 вольта — срок службы подходит к концу, при более высоких значения регулятор подлежит замене.

ДМРВ — это устройство, которое не подлежит ремонту, но его можно попытаться восстановить путем очистки сетки. Для очистки можно использовать жидкость WD-40 или специальный очиститель карбюратора.

Как работает ДМРВ?

Этот прибор представляет собой небольшой проводок, изготовленный из платинового сплава. Размер этого шнура всего 70 МКМ. Он установлен в специальной трубке, которая располагается перед дроссельной заслонкой.

Эта проволочка под потоком воздуха охлаждается. Чтобы регулировать температуру между ней и потоком воздуха, на проволоку подается электричество. Уровень заряда можно регулировать. Чем больше проволочка обдувается, тем большее количество электричества подается.

Из-за постоянного использования этот провод постоянно покрывается грязью. Но в современных датчиках установлена система самоочистки. Грязь – это одна из причин, по которой устройство выходит из строя, однако есть и другие признаки неисправности датчика ДМРВ.

Хоть конструкция прибора максимально проста и надежна, но он также выходит из строя. Единственный его недостаток – это непригодность к ремонту. Если датчик вышел из строя, его просто заменяют на новый.

Как самостоятельно проверить ДМРВ на исправность

1. Диагностическим сканером и программой определения кодов ошибок OBD-II. Способ, гарантирующий 100% результат, но требуется элементарная подготовка пользователя.
2. Проверка разъема соединительного кабеля с ЭБУ на целостность проводов и контактов. Производится на заглушенном двигателе, положение ключа зажигания «ON». Разъем предварительно отсоединяется от расходомера. Необходимо убедиться в наличии питания 12 В на контакте № 2, и 5 В на контакте № 4 относительно минусового контакта № 3 (масса).
3. Проверка работоспособности электронных сенсоров и управляющей платы ДМРВ Калина. Разъем подключен, двигатель заглушен, ключ в положении «ON». Напряжение покоя исправного расходомера на контакте № 5 должно соответствовать 1 В (± 0.02 В). Если мультиметр показывает напряжение 1.03–1.05 В — ДМРВ нуждается в скорой замене, но еще может поработать. Неисправный расходомер покажет напряжение более 1.05 В.

Симптомы неисправности водитель почувствует сразу. Пропадает тяга при малейшей нагрузке, автомобиль глохнет при подъеме в гору. На непрогретом моторе плавают обороты, зависают после сброса газа. Загорается и не гаснет контрольная лампа «Check-Engine».

Принцип работы

В автомобилях вплоть до 80-х годов выпуска применялись датчики лопаточного типа. По внешнему виду они напоминали дроссельную заслонку. Движущийся по патрубку воздух поворачивал лопатку (лопатки) ДМРВ, которые находились на одном валу с переменным резистором. На резистор подавалось опорное напряжение. Данные об изменении напряжения на среднем выводе переменного резистора передавались блоку управления.

Гораздо проще регистрировать движение воздуха в патрубке по давлению. Из законов физики известно, что при увеличении скорости движения воздушных масс в патрубке давление уменьшается.

Некоторые производители ставили в качестве регистраторов датчики объемного потребления воздуха. Однако их данные не соответствуют количественному содержанию кислорода в воздухе.

Известно, что при увеличении температуры плотность воздуха уменьшается. Массовое количество кислорода в определенном объеме (плотность) также уменьшается.

Кстати, именно поэтому в некоторых дизельных автомобилях ставят интеркулер для уменьшения температуры впускного воздуха, соответственно, кислородного обогащения смеси и увеличения мощности.

В 90-х годах на автомобили стали устанавливать ДМРВ анемометрического типа.

В общем случае датчик имеет в своем составе два устройства: датчик температуры и нагревающуюся нить из тугоплавкого материала. Принцип работы ДМРВ прост.

Ток, поступающий с блока управления двигателя, нагревает нить до определенной температуры, которая регистрируется встроенным в ДМРВ датчиком температуры. Во время движения автомобиля при нажатии педали акселератора скорость движения воздуха в патрубке увеличивается, и он охлаждает нить.

Блок управления увеличивает ток, чтобы достичь поддержания температуры нагретой нити на стабильном уровне. Таким образом, блок управления получает информацию о количественном потреблении воздуха по току нагретой нити. Иногда в качестве нити используют очень тонкую пластину.

Некоторые производители заявляют, что нагревательный элемент (нить или пластина) выполнены из платины. Судя по стоимости оригинальных ДМРВ, этому можно верить.

В некоторых схемах блоков управления двигателя предусмотрен режим «прокала» ДМРВ после глушения двигателя. В этом случае на нить поступает большой ток, нагревающий ее до температуры около 1000 градусов Цельсия.  Таким образом, происходит самоочистка нити (пластины) от различных масел и грязи, которая может на нее попасть в процессе движения автомобиля.

Зачем нужен датчик массового расхода воздуха

Датчик размещается между воздушным фильтром и дроссельным узлом. Его задача определять расход очищенного воздуха, подаваемого в двигатель. Сигнал с ДМРВ подается на электронный блок управления, тот в свою очередь проводит расчет необходимого количества топлива для формирования оптимального состава топливовоздушной смеси и подает команду на его впрыск.

Для нормальной работы силовой установки соотношение горючего с воздухом должно составлять примерно 1к14. При нарушении пропорций значительно падает мощность автомобиля либо сильно увеличивается потребление горючего.

Всего в автомобилестроении применяется 3 вида ДМРВ:

• пленочный аналоговый и цифровой;
• проволочный аналоговый (нитевой);
• частотный.

Есть еще один вид устройств, но мы его рассматривать не будет ввиду того, что конструкция устарела и больше не применяется, это трубка Пито (или лопаточный).

Первые два типа схожи между собой по принципу действия, который основан на изменении напряжения, подаваемого к нагревательному элементу – нить либо пленка. ЭБУ считывает эти изменения, выполняет необходимые расчеты и подает команды для формирования смеси. Рассмотрим немного подробнее каждый тип датчиков.

Проволочный

Установлены на большинстве современных машин. Ключевая роль в них отводится терморезисторам, состоящим из двух вольфрамовых или платиновых нитей толщиной 0.07 мм. При подаче напряжение с определенной силой тока, они начинают нагреваться. В некоторых конструкциях присутствует также датчик температуры (термистор).

Одна из нитей изолирована от воздействия потока воздуха, а вторая обдувается при открытии дроссельной заслонки, что ведет к ее охлаждению. Для выравнивания их температуры на открытый элемент подается ток большей силы. Блок управления считывает разницу напряжений и на нитях, определяет проходящее количество воздуха и на основе этих данных дает команду на впрыск необходимого объема топлива в камеру сгорания.

К недостаткам проволочных датчиков относится то, что они быстро загрязняются и изнашиваются. Для решения первой проблемы предусмотрен режим самоочистки – ДМРВ кратковременно разогревается до 1 000 — 11 000 °С на заглушенном двигателе, при такой температуре все отложения сгорают. В случае износа терморезистора датчик подлежит замене.

Пленочный

От предыдущего типа датчик немного отличается по конструкции, принцип же их работы одинаков. В качестве чувствительного проводника используется керамический элемент с напылением из платины либо полупроводниковая пленка.

В устройстве также предусмотрено два элемента – один изолирован, а второй обдувается потоком входящего воздуха. На керамическом элементе размещено несколько слоев резисторов, которые выполняют разные функции. К преимуществам таких ДМРВ относится то, что они замеряют температуру как входящего, так и отражающего воздуха. К тому же они меньше подвержены загрязнению.

Современные устройства сигнал выходного напряжения передают не только в аналоговом, но и цифровом режиме, что значительно ускоряет процесс обработки данных.

Частотный

Подобные изделия от компании General Motors устанавливались на первых ВАЗах 2109 и прекрасно работают в паре с блоком управления Янтарь 4. Их отличительная черта – надежность и долговечность.

Принцип его работы основывается на изменении частоты выходного сигнала переменного напряжения. Если частота большая – это говорит о большом расходе воздуха, низкая – о малой подаче.

К преимуществам частотных датчиков относится их стабильная работа и передача данных, даже при падении напряжения от сильного загрязнения или плохого контакта. Например, при окисленных соединениях выходной сигнал может уменьшиться, и на контроллер с 1.02 В придет 0.9 В. Это приведет к увеличению расхода топлива. В данном типе устройств скачки не повлияют на работу ЭБУ.

О проверке

Самый точный метод проверки неисправности – это замена, на заведомо рабочий, но не у всех есть такая возможность и это нормальное явление. Поэтому я предлагаю, как вариант – поездить без датчика. Значит, открываем капот, устремляем наш взгляд в район воздушного фильтра, видим плас с фишкой на патрубке забора воздуха. Скидываем эту фишку с датчика. ЭБУД перейдет в аварийный режим работы двигателя, при котором топливная смесь готовится только по положению дроссельной заслонки. Теперь заводим мотор и смотрим на тахометр. Обороты должны быть около 1500 об/мин. Трогаемся и, немного покатавшись в различных режимах, замечаем, как ведет себя машина. Если почувствовали, что появилась тяга и машина «попёрла», можно констатировать что датчик ДМРВ – умирает.

Что касается более точной диагностики, тот тут нам понадобится мультиметр.

Я думаю, он у многих имеется. Если нет, спросите у знакомых, друзей, в народе его называют «тестер».

Суть заключается в том, что нам нужно измерить напряжения на выводах датчика в подключенном состоянии, то есть фишка должна быть воткнута в датчик.

Чтобы не повредить изоляцию, можно сделать так. Берем две тонкие иголки и плотно приматываем их к щупам мультиметра. Главное чтобы контакт был хороший. Если есть кембрик, то лучше с помощью него зафиксировать иголки на щупах.

Теперь ищем в фишке датчика желтый и зеленый провод. Желтый – плюс, Зеленый – масса. Аккуратненько вставляем иголки под изоляцию проводов и придерживаем либо фиксируем всё это.

Теперь переключаем мультиметр в режим измерения постоянного тока, выставляем предел измерений поменьше. Если есть предел 2 Вольта, то его вполне хватит.

Теперь поворачиваем ключ, включаем зажигание, но не заводим! Смотрим на дисплей мультиметра и сравниваем свой результат со следующими значениями:

Напряжение на ДМРВ	Состояние датчика
1.01-1.02	Датчик рабочий
1.02-1.03	Еще вполне живой
1.03-1.04	Скоро «закончится», замена в ближайшее время
1.04-1.05	Не рабочий. Нужна замена
1.05-<�…	Совсем мёртвый

К чему приводит неисправность ДМРВ?

Работа двигателя с неработающим/неисправным расходомером вызывает детонацию топливной смеси в камере сгорания. Это влияет на работу КШМ (кривошипно-шатунный механизм) и разрушает поверхность поршня, что может стать причиной «клина» двигателя.

Какие показания должен выдавать исправный ДМРВ?

Напряжение аналого-цифрового преобразователя (АЦП) расходомера при нерабочем двигателе должно составлять 0,996 V. Показатели 1,016 и 1,025 V приемлемы, но если они достигают более 1,035 вольт, значит, чувствительный элемент ДМРВ засорен.

Чтобы точно определить степень отклонения значений рабочего расходомера от нормальных показателей, необходимо оценить работу двигателя на разных оборотах.

Например, для инжекторного 1,5-литрового двигателя ВАЗ 2111, если он исправен, на холостом ходу (860–920 об/мин) верные показания составляют 9,5–10 кг/час, а на 2 тыс. об/мин — 19–21 кг/час. Если расходомер на 2 тыс. об/мин показывает около 17–18 кг, то автомобиль будет ехать стабильно. Если же значения составляют от 22 до 24 кг/час, то транспортное средство будет двигаться устойчиво, но потребление горючего на 100 км составит приблизительно 10–11 л. Кроме того, автомобиль станет плохо заводиться на морозе из-за перелива топлива при прогреве двигателя.
