Калильное число свечей зажигания – как мотор стартует?

От искры до каления один шаг

Искровой режим работы свечи двояко влияет на саму работу свечи. С одной стороны, постепенный нагрев способствует самоочищению детали от примесей топлива, что имеет особое значение в отечественных реалиях. Но если температура свечи будет продолжать расти одновременно со степенью сжатия топлива, при переходе за 900 градусов она превращается в калильную свечу. Контроль над моментом воспламенения теряется, и нагрузка на двигатель резко возрастает.

В автомобильном транспорте каление свечи способно вызвать серьезные последствия, вплоть до дорогостоящего ремонта мотора. Единственное исключение – действующие модели транспорта, где калильная свеча служит нагревательным элементом для керосинового двигателя. Ее работа кратковременна – в дальнейшем мотор работает за счет высокой температуры топливной смеси.

Решить проблему образования задиров на блоке цилиндров из-за накаливания вызывались многие ученые. Результатом стало калильное число, которое соответствует максимальному уровню давления в цилиндре. Оно напрямую зависит от давления наддува.

Это интересно: Сколько масла в коробке передач газ 53

Габаритные и присоединительные размеры свечей зажигания

Эти размеры свечей должны соответствовать международным стандартам ISO (Международная организация по стандартизации). Поэтому весьма удобным для потребителей обстоятельством является то, что по своим размерам одно­типные свечи, выпускаемые различными производителями, полностью взаимо­заменяемы.

Свечи могут иметь плоскую или коническую опорную поверхность. Для гер­метизации соединения с головкой блока цилиндров двигателя свечей с плоской опорной поверхностью необходимо специальное уплотнительное кольцо, а при конической посадочной поверхности уплотнительное кольцо не требуется.

Размеры свечей определяются типом посадочного места, резьбой на кор­пусе, длиной резьбовой части корпуса и размером шестигранника под ключ.

В настоящее время международными стандартами для автомобильных двига­телей предусмотрено применение свечей с резьбой М10х1,0; М12х1,25; М14х1,25 и М18х1,5 и шестигранником под ключ 16,0; 19,0 и 20,8 мм. Ряды длин резьбовой части корпуса для свечей с плоской или конической опорной по­верхностью различны. Для свечей с плоской опорной поверхностью это 9,5; 12,7; 19,0 и 26,5 мм.

Габаритные и присоединительные размеры свечей М14х1,25 с конической опорной поверхностью

Отечественным стандартом предусмотрены свечи с плоской и конической опорной поверхностью. По этому стандарту отечественная промышленность в на­стоящее время выпускает свечи с плоской опорной поверхностью и резьбой на корпусе М14х1,25; длиной резьбовой части корпуса 9,5; 12,7; 19,0 мм и шести­гранником под ключ 16,0; 19,0; и 20,8 мм. Размеры свечей с ко­нической опорной поверхностью, предусмотренные стандартом, представлены в таблице выше.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Нюансы применимости

Итак, тепловая нагрузка в любом реально эксплуатируемом (а не работающем на стенде на одном режиме) автомобильном моторе различается в разы – когда ваш автомобиль тарахтит на холостых в пробке или едет на высшей передаче на трассе, свеча нагревается по-разному. При использовании качественного топлива и точном его дозировании системой впрыска можно смело использовать свечи, рекомендованные производителем – они не будут обрастать нагаром на холостых и не перегреются на максимальной нагрузке, тем более что калильное число всегда берется с определенным запасом (вы когда-нибудь видели на обычном ВАЗовском моторе индикаторное давление в 17 бар?). Проблемы начинаются при игре с качеством смеси: чем она беднее, тем выше ее температура горения. На советских мотоциклах в деревнях использовали свечи А11 от тракторных пускачей вместо положенных А14-А17, и они работали гораздо лучше: более «горячие» свечи эффективно очищались от нагара, вызванного богатой смесью от настроенных на глаз карбюраторов, а вот положенные по паспорту работали с перебоями. Сейчас же мы имеем обратную практику – переходя на бедные смеси из-за требований экологов, автопроизводители увеличивают тепловую нагрузку на свечи. Обратимся, например, к каталогу NGK и найдем там два автомобиля с одним и тем же двигателем, но выпускавшиеся во время действия разных эконорм:

  • Renault Laguna ph.2, мотор K4M 720 (81 л.с.), 1998-2000 – BKR5EK
  • Renault Laguna 2, тот же мотор, старше 2001 года – уже BKR6EZ

Это интересно: Чистка карбюратора ВАЗ 2109

Как видно, на том же двигателе приходится применять уже более «холодные» свечи, к тому же от двух боковых электродов отказались в пользу одного (снизились темпы нагарообразования, для достижения ресурса между ТО стало достаточно одноэлектродных свечей).

Если же мотор форсируется, то однозначно приходится применять более «горячие» свечи, причем это касается любого метода форсировки: увеличивая объем или давление наддува, мы увеличиваем тепловую нагрузку за единичный цикл сгорания смеси, повышая обороты – уменьшаем время, за которое свеча успевает отдать тепло. Причем в последнем случае уменьшается и время воздействия горящей смеси на свечу, поэтому требования к увеличению калильного числа менее строги: на моторах с красной зоной в пятизначное число могут применяться и свечи с не самым экстремальным калильным числом. Для моторов же с воздушным охлаждением калильное число меняется даже в зависимости от сезона – летом средние температуры головки цилиндра выше, следовательно, она хуже охлаждает корпус свечи, и потребуется более «холодная» свеча, чтобы быстрее отдавать тепло от электродов. К счастью, на автомобилях это уже давно не актуально.

(1 оценок, среднее: 1,00 из 5)

(1 оценок, среднее: 1,00 из 5)

Значение калильного числа

Можно быть уверенным, что свечи с калильным числом 5-6 от NGK, 6-7 от Bosch, или 16-20 у Denso перекроют потребности большей части гражданских моторов. Но даже тут могут возникнуть вопросы.

В какую сторону число можно считать растущим, насколько критично изменение параметра на минимальный шаг и так далее. Таблица соответствия многое объяснит, но лучше с температурой не экспериментировать.

Нужный параметр давно подобран, имеется артикул для заказа по каталогу, а всё прочее сильно рискованно. Даже если двигатель выживет в обстановке порога калильного зажигания, может разрушиться сама свеча, а уж её обломки точно натворят бед в цилиндре.

Калильное зажигание

Калильное зажигание возникает во время сжатия еще до момента появления искры в свече и характеризуется резким ростом температуры и давления газов в камере сгорания. Процесс сгорания топливовоздушной смеси становится неуправляемым, мощность двигателя падает, а его перегрев может привести к серьезным поломкам поршней, клапанов, коленчатого вала, разрушению изолятора свечей и выгоранию электродов. Таким образом, чтобы свеча не покрывалась нагаром и не вызывала калильного зажигания, температура ее теплового конуса должна быть в пределах 400…900°С. Температуру 400…900°С теплового конуса изолятора называют тепловым пределом работоспособности свечи, который для всех свечей практически одинаков. Однако двигатели существенно различаются по мощности, по типу используемого бензина, по степени сжатия, а, следовательно, и по тепловой напряженности. Чем больше форсирован двигатель, тем большее количество тепла выделяется в камере сгорания, тем лучше должно отводится тепло от свечи, чтобы она не перегревалась. Основная часть тепла (80%) отводится через центральный электрод по тепловому конусу изолятора. Далее одна часть данного теплового потока проходит по теплоотводящей шайбе и резьбовой части корпуса, а другая — через опорную поверхность корпуса и прокладку. Таким образом, чтобы выдержать тепловой предел работоспособности свечи, размеры её конструктивных элементов и их формы (главным образом теплового конуса изолятора) должны быть согласованы с тепловой напряженностью двигателя. Отсюда следует, что для различных двигателей требуются свечи зажигания с различной тепловой характеристикой.

Почему мотор не глохнет после его остановки

Хотя калильное зажигание не является детонацией топлива, появление КЗ часто становится последствием детонации двигателя и результатом перегрева силового агрегата. Двигатель продолжает работать после выключения зажигания по двум основным причинам:

  • одной из них является так называемый дизелинг;
  • другой выступает КЗ (калильное зажигание);

Отметим, что многие автолюбители ошибочно путают понятия калильного зажигание, дизелинга и детонации. В случае продолжения работы мотора после выключения зажигания причиной может оказаться как КЗ, так и дизелинг. Указанное явление несколько отличается по своей природе от калильного зажигания, хотя имеет схожие симптомы.

Неисправности систем для прекращения подачи топлива

Для нейтрализации эффекта, когда двигатель не глохнет после выключения зажигания, на карбюраторные автомобили устанавливаются специальные устройства. Такими решениями являются электромагнитные клапаны в системе холостого хода, которые отключают подачу бензина.

Дальнейшее развитие системы привело к появлению на авто с карбюратором экономайзеров принудительного холостого хода. Решение создано для экономии топлива, которая достигается путем отключения подачи топливно-воздушной смеси в тот момент, когда происходит торможение двигателем. Указанный клапан также выполняет отключение подачи смеси после выключения зажигания, что препятствует дальнейшей работе силового агрегата в результате самостоятельного воспламенения горючего. В том случае, если подобная система установлена на автомобиле и двигатель работает после выключения зажигания, потребуется диагностика экономайзера. Клапан ЭПХХ может подклинивать, наблюдается разрыв мембраны и т.д.

Такая настройка предполагает уменьшение объема подаваемой смеси, в результате чего температура и давление в цилиндрах понизятся. При учете использование соответствующей марки бензина самовоспламенение смеси исключается.

Самопроизвольное возгорание топлива и нагар

Одним из последствий детонации и продолжительной езды на топливе с низким октановым числом выступает усиленное нагарообразование в камере сгорания. Обильный слой нагара может вызвать эффект калильного зажигания. Двигатель в подобных условиях продолжает работать даже после выключения зажигания.

Это происходит по причине того, что воспламенение топливной смеси происходит не в результате образования искры, а от контакта с горячими электродами свечи зажигания. Также возможен эффект самопроизвольного воспламенения в результате тления нагара или контакта с раскаленной головкой выпускного клапана.

Для удаления нагара без серьезного вмешательства активно применяются различные присадки в топливо, которые добавляются прямо в горючее. Дополнительно можно «почистить» двигатель, двигаясь 5-10 минут на повышенной передаче и максимальных оборотах. Отметим, что указанные решения действенны только при условии легких форм закоксовки. При более серьезных загрязнениях камеры сгорания необходимо воспользоваться способом раскоксовки двигателя при помощи активных реагентов или осуществить разборку ДВС для механической очистки.

Калильное зажигание и свечи

Зачастую КЗ возникает в результате избыточного нагрева изолятора или электрода свечи зажигания. Температура указанных элементов напрямую зависит от размера поверхности юбки изолятора свечи. Большая поверхность будет означать, что такие свечи являются «горячими».

Высокофорсированные агрегаты (атмосферные, малообъемные с большой мощностью или оснащенные турбонаддувом), а также моторы с высокой рабочей температурой требуют установки так называемых «холодных» свечей зажигания. Добавим, что для исключения появления калильного зажигания и нормальной работы ДВС в обязательном порядке нужно устанавливать свечи, калильное число которых рекомендуется производителем для установки на конкретный тип двигателя.

Другие причины появления КЗ

Вмешательство в конструкцию (тюнинг двигателя) или проведение ремонтных работ может являться причиной, которая влияет на калильное зажигание. Наиболее часто КЗ возникает в результате изменения степени сжатия в большую сторону. Увеличение степени сжатия может произойти после проведения капитального ремонта двигателя. Расточка цилиндров, фрезеровка прилегающей плоскости головки блока цилиндров и другие манипуляции могут привести к фактическому увеличению степени сжатия, КЗ на работающем моторе и дизелингу после его остановки.

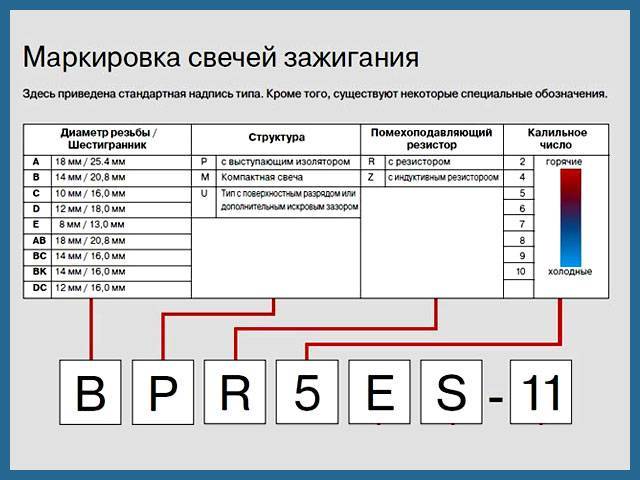

Конструкция свечей зажигания NGK. Маркировка. Калильное число

Конструкция стандартной свечи зажиганияМаркировка свечей NGK Буквенная комбинация (1-4) перед калильным числом дает указания относительно диаметра резьбы, раствора шестигранного гаечного ключа, а также особенности конструкции. Пятая позиция (цифра) предназначена для калильного числа. Шестая буква обозначает длину резьбы. Седьмая буква содержит данные относительно конструкционных особенностей специальных свечей зажигания. Восьмая позиция, опять цифра, кодирует особый зазор между электродами.

Калильное число

Современные свечи зажигания индивидуально подбираются для различных конструкций двигателя и условий движения. Поэтому нельзя указать такую свечу зажигания, которая будет без проблем функционировать во всех двигателях.

Так как в камере сгорания различных двигателей температура повышается по-разному, необходимы свечи зажигания с разным тепловым эквивалентом.

Эти тепловые эквиваленты, выраженные с помощью калильного числа, представляют собой измеренные на электродах и изоляторе средние температуры, соответствующие нагрузке двигателя. На юбке изолятора рабочая температура должна быть в интервале от 400°С до 850°С. При этом температуры свыше 400°С требуются потому, что при таких температурах удаляются осаждающиеся сажа и масляный нагар, и таким образом происходит самоочищение свечи зажигания.

Однако выше 850°С температура на изоляторе подниматься также не должна, так как при температуре свыше 900°С может появляться калильное зажигание. Кроме того, при очень высоких температурах электроды дополнительно подвергаются воздействию химически агрессивных соединений или разрушаются.

Для свечей зажигания фирмы NGK применимо простое практическое правило: — низкое калильное число (например BP4ES) — «горячая свеча зажигания», высокое поглощение тепла, обусловленное длинной юбкой изолятора; — высокое калильное число (например BP8ES) — «холодная свеча зажигания», малое поглощение тепла, обусловленное короткой юбкой изолятора.

Свечи зажигания с поверхностным разрядом

Принцип работы свечей зажигания с полуповерхностным разрядом основан на том, что искра зажигания скользит через предпочтительную часть юбки изолятора и удаляет возможные отложения сажи.

Только тогда возникает искровой пробой от юбки изолятора на боковые электроды и происходит надежное воспламенение топливной смеси.

Свечи зажигания с дополнительным искровым промежутком

В случае свечей зажигания фирмы NGK с дополнительным искровым промежутком искровой пробой при сильном покрытии сажей проходит сначала через юбку изолятора, затем перескакивает при формировании искры зажигания на то место, в котором корпус свечи сближается с юбкой изолятора (1). Топливная смесь воспламеняется безукоризненно, двигатель работает нормально.

После достижения температуры самоочищения (>450°C) на юбке изолятора удаляется нагар, и воспламенение опять производится нормальным образом между центральным и боковым электродом (2).Моменты затяжки свечей зажигания Если приложенный крутящий момент затягивания свечи был слишком мал, появляется угроза потери компрессии, отвинчивания центрального электрода и тепловых повреждений из-за пониженного отвода тепла. Дело может дойти и до самостоятельного отвинчивания свечи зажигания. Если же выбран слишком большой крутящий момент затягивания, можно повредить головку цилиндра. Кроме того, слишком большое усилие, приложенное к свече зажигания, может привести к срыву резьбы.

Крутящий момент затягивания можно получить после затягивания путем измерения высоты (толщины) уплотнительного кольца. Свеча зажигания, уплотнительное кольцо которой не сжато, затянута со слишком малым крутящим моментом затягивания. Наоборот, свеча со слишком сильно сжатым уплотнительным кольцом, затянута со слишком высоким крутящим моментом затягивания.

Крутящий момент затягивания для свечей зажигания с плоской посадкой (с уплотнительным кольцом)18 mm14 mm12 mm10 mm
Чугунная головка35-45 Н.м25-35 Н.м15-25 Н.м10-15 Н.м
Алюминиевая головка35-40 Н.м25-30 Н.м15-20 Н.м10-12 Н.м

www.ngk.ru

Калильное число

Калильное число — это величина среднего индикаторного давления, при ко­тором в цилиндре двигателя при испытании свечи возникает калильное зажигание.

Прямое определение тепловой характеристики связано с необходимостью измерения температуры теплового конуса изолятора и электродов на работаю­щем двигателе. Это сложная техническая проблема, так как требует установки в свечу миниатюрных термопар и защиту их от высокого напряжения. Такая ра­бота требует огромных затрат и проводится только в исследовательских целях при доводке вновь разрабатываемых двигателей.

В связи с этим определение тепловой характеристики заменяют подбором све­чей по верхнему температурному пределу. Для этого производятся тепловые ряды конструктивно одинаковых свечей с различными тепловыми характеристиками.

Каждую свечу теплового ряда испытывают на моторной испытательной уста­новке, позволяющей за счет наддува моделировать тепловую напряженность двигателя с любой удельной мощностью, вплоть до самого форсированного спортивного. В процессе испытания величину наддува последовательно увели­чивают, соответственно возрастает тепловая напряженность и основной харак­теризующий ее показатель — величина среднего индикаторного давления.

Основным конструктивным параметром, с помощью которого изменяют вели­чину калильного числа, является длина теплового конуса изолятора. Чем длиннее тепловой конус изолятора, тем рабочая температура свечи больше, и наоборот, чем короче тепловой конус изолятора, тем температура меньше.

До 1974 г. свечи, производимые в СССР, имели в своей маркировке обозначение длины теплового конуса изолятора, выраженной в миллиметрах. Ветераны-авто­мобилисты помнят свечи с уралитовыми изоляторами для автомобиля «Запоро­жец» первых выпусков, которые имели маркировку А6УС или А7,5УС, свечи для автомобиля «Волга» ГАЗ-21 с маркировкой А14У, свечи А11У для автомобиля «Москвич-401» и многие другие. Интересно отметить, что на первые модели авто­мобилей ВАЗ ставились свечи с изолятором из керамики «боркорунд», также с маркировкой длины теплового конуса изолятора, сначала А6БС, затем А7,5БС. С появлением двигателей автомобилей ВАЗ-2101, ГАЗ-24, АЗЛК-412, ЗАЗ-966, ЗИЛ-130, ГАЗ-53 и других требования к свечам возросли. Выяснилось, что необхо­димо учитывать то, что рабочая температура свечи зависит не только от длины теплового конуса изолятора, но и от многих других конструктивных и технологи­ческих факторов. Ведь калильное число является интегральным показателем, ха­рактеризующим зависимость рабочей температуры свечи не только от длины теп­лового конуса, но и от других конструктивных факторов.

Каждой длине теплового конуса изолятора соответствует своя величина ка­лильного числа. В соответствии с российским стандартом калильные числа сле­дует выбирать из ряда 8, 11, 14, 17, 20, 23 и 26 условных единиц. Допускаются промежуточные значения, выраженные целыми числами.

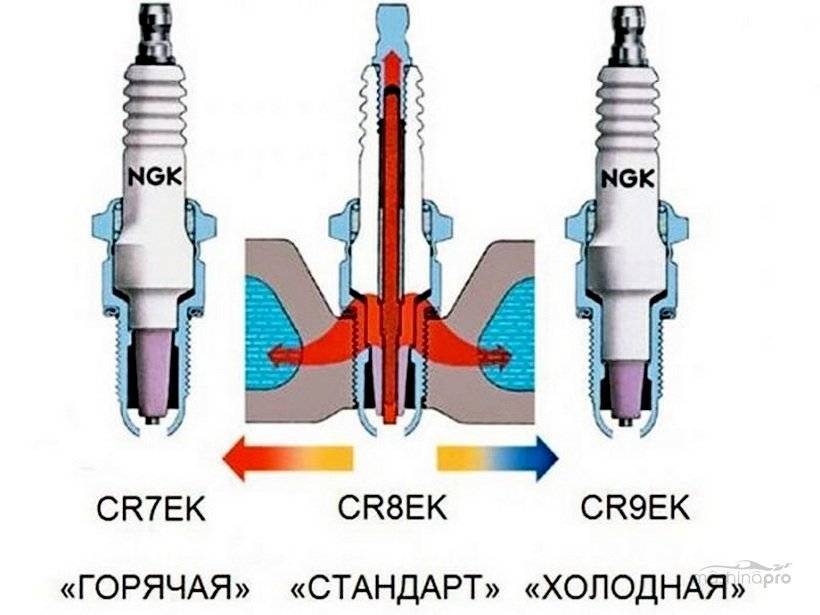

С помощью калильных чисел различают более «горячие» и более «холодные» свечи. Эти понятия определены тем, что при установке на один и тот же двига­тель «горячие» свечи в равных условиях имеют рабочую температуру выше, чем «холодные». Устанавливая последовательно на двигатель свечи с различными калильными числами, можно осуществить подбор по тепловой характеристике. Первым критерием подбора является отсутствие калильного зажигания при пол­ной нагрузке двигателя. Вторым критерием является то, что ближайшая более «горячая» свеча вызывает калильное зажигание. Правильно подобранная свеча всегда должна иметь максимальную температуру, несколько ниже, чем темпера­тура калильного зажигания. При подборе к двигателю угол опережения зажига­ния устанавливают на 10-15° раньше относительно установочного. Этим спосо­бом искусственно повышают рабочую температуру свечи, что обеспечивает гарантированный запас до верхнего температурного предела.

Зарубежные фирмы применяют свои шкалы калильных чисел, прямые и об­ратные. В прямых шкалах с увеличением длины теплового конуса калильное чис­ло возрастает, а в обратных уменьшается. Отечественная шкала калильных чисел едина для всех производителей в России и является обратной. Чем больше ка­лильное число, тем короче при прочих равных тепловой конус, тем свеча «холод­нее». В отличие от нашей страны, за рубежом каждая фирма применяет свою шкалу калильных чисел и свою систему маркировки свечей. Для определения со­ответствия по калильному числу свечей различных производителей приходится пользоваться таблицами взаимозаменяемости.

Понятие калильного числа и причины калильного зажигания

Величина, характеризующая длительность времени после которого наступает калильное зажигание называется калильным числом. Нужно понимать, что чем выше значение этого числа, тем свеча менее нагревается. При этом считается, что «горячая свеча» имеет малое калильное число, а «холодная» – большее соответственно.

Практика показывает, что эксплуатация автомобиля с низкими нагрузками более благоприятна с горячими свечками, но при значительной нагрузке с таковыми и за длительный период времени может произойти калильное зажигание. Оно являет собой негативный фактор, который характеризуется воспламенением рабочей смеси в цилиндрах двигателя не от искры, а от чрезмерно нагретых элементов системы зажигания. Как правило, этим элементом есть свечной изолятор. В этом случая значительно теряется мощность двигателя, а в некоторых случаях продолжение работы после выключения зажигания.

Последствия калильного зажигания

Так как, тепловая характеристика двигателей различна в зависимости от типа последних, то под каждый ДВС необходимо определенная свеча со своим значением накопления тепловой энергии. Именно для этого и используется вышеупомянутое калильное число.

На заводах-производителях свечек для автомобилей производятся тесты накопительных характеристик. В расчет берутся средние значения температур на электроде и изоляторе, которые возникают при определенных нагрузках мотора. Юбка изолятора должна прогреваться в диапазоне 400-850 градусов по Цельсию. Свыше этой температуры считается, что двигатель может подвергнуться калильному зажиганию. Именно поэтому вам следует серьезно относится к подбору свечей зажигания, вовремя обслуживать систему воспламенения топлива, а также следить за состоянием электродов (отсутствие нагара) и периодичностью замены свечных элементов.

В каких случаях использовать горячие или холодные свечи?

В идеальном случае автовладельцу следует иметь пару комплектов свечек, потому что характер работы двигателя и системы зажигания в разную пору года меняется. Летом мотор испытывает повышенный нагрев, поэтому рекомендуется устанавливать холодные свечи, а вот зимой наоборот.

Также если ваше авто эксплуатируется практически постоянно и на длительные дистанции, то лучше использовать холодные свечки, однако если поездки краткосрочны и на малые расстояния – теплые.

Калильное число свечей зажигания

Все типы бензиновых двигателей обладают индивидуальными характеристиками температурного режима работы двигателя. От интенсивности тепловыделения зависит предельно допустимая температурная нагрузка на свечи зажигания. Калильное число — величина условная и у каждого двигателя свое оптимальное температурное окно. Рационализация процессов сжигания топлива и эффективности тепловых режимов позволила стандартизировать ассортимент свечей по их калильному числу:

  • горячие — 11-14;
  • умеренные — 17-19;
  • холодные от 20-ти и выше;
  • унифицированные свечи — 11-20.

Чем выше показатель калильного значения, тем свеча холоднее. Отличие горячих свечей от холодных обусловлено различными размерами поверхности изолятора и зон для отвода тепла, что означает прямую зависимость калильного числа от режима эксплуатации автомобиля, возраста двигателя и других индивидуальных показателей. Преимущественная эксплуатация двигателя в тяжелых режимах требует установки более холодных свечей зажигания. Городской режим с его постоянными пробками — горячих.

Городской режим передвижения требует установки горячих свечей накала

Но и здесь не все однозначно. Даже самые качественные, правильно подобранные и недавно установленные свечи могут прийти в негодность вследствие использования некачественного бензина, неисправности проводов или катушек зажигания.

Dzhiper89 › Blog › Маркировка и калильное число свечей зажигания

Автомобильные свечи зажигания предназначены для воспламенения топливно-воздушной смеси в камере сгорания ДВС, путем образования искры. От их работоспособности зависит стабильность и бесперебойная работа двигателя любого автомобиля работающего на бензине или на природном газе.

Конструкция автомобильных свечей зажигания довольно проста. В корпусе свечи зажигания находится металлический стержень – центральный электрод, который, в свою очередь, фиксируется керамическим изолятором, и оснащен контактным выводом для присоединения высоковольтного провода системы зажигания. Так как центральный электрод – самая горячая деталь в конструкции свечи, то его изолятор должен выдерживать электрическое напряжение до 60 кВ и температуру до 1000 °С.

Чтобы защитить свечу зажигания от проникновения горячих газов, исходящих из камеры сгорания двигателя, между ее корпусом и изолятором установлены специальные прокладки. Сам корпус имеет резьбу, с помощью которой свеча завинчивается в головку блока цилиндров. Кроме того, корпус свечи зажигания является еще и проводником между “массой” автомобиля и боковым электродом (или электродами), приваренным к корпусу в непосредственной близости от центрального электрода, а также служит для отвода тепла элементов свечи.

Калильное число свечей зажиганияИ так, давайте более подробно остановимся на том, что же такое калильное число свечей зажигания, и что оно обозначает. Так вот, калильное число — это такой условный тепловой эквивалент, который указывает на предельно допустимую температурную нагрузку свечи зажигания, выше которой в цилиндре двигателя внутреннего сгорания появляется неконтролируемый процесс хаотического воспламенения рабочей смеси (калильное зажигание).

Максимальная температура свечи, при которой возникает эффект калильного зажигания, как правило, не превышает 900 °С. Но из-за огромного количества конструктивных решений разных производителей ДВС, в камерах сгорания двигателей разных производителей температура изменяется тоже по разному. Поэтому и калильное зажигание в таких двигателях возникает также при разных темературах.Маркировка на современных свечах зажигания, обозначающая калильное число, у отечественных производителей отличается от зарубежных аналогов. Так в России общепринятым считается следующий ряд калильных чисел:

11-14 — горячие свечи;17-19 — средние свечи;20 и более — холодные свечи.Существуют также и унифицированные свечи зажигания с калильным числом от 11 до 20, но они менее распространены.

Таблица с маркировкой калильных чисел свечей зажигания российских производителей и их взаимозаменяемость с импортными аналогами:Россия Beru Bosch Brisk Champion NGK Nippon DensoА11, А11-1, А11-3 14-9A W9A N19 L86 B4H W14FА11Р 14R-9A WR9A NR19 RL86 BR4H W14FRА14В, А14В-2 14-8B W8B N17Y L92Y BP5H W16FPА14ВМ 14-8BU W8BC N17YC L92YC BP5HS W16FP-UА14ВР 14R-7B WR8B NR17Y — BPR5H W14FPRА14Д 14-8C W8C L17 N5 B5EB W17EА14ДВ 14-8D W8D L17Y N11Y BP5E W16EXА14ДВР 14R-8D WR8D LR17Y NR11Y BPR5E W16EXRА14ДВРМ 14R-8DU WR8DC LR17YC RN11YC BPR5E W16EXR-UА17В 14-7B W7B N15Y L87Y BPR5ES W20FPА17Д 14-7C W7C L15 N4 BP6H W20EAА17ДВ,А17ДВ-1,А17ДВ-10 14-7D W7D L15Y N9Y B6EM W20EPА17ДВМ 14-7DU W7DC L15YC N9YC BP6E W20EP-UА17ДВР 14R-7D WR7D LR15Y RN9Y BP6ES W20EXRА17ДВРМ 14R-7DU WR7DC LR15YC ТRN9YC BPR6ES W20EPR-UАУ17ДВРМ 14FR-7DU FR7DCU DR15YC RC9YC BCPR6ES Q20PR-UА20Д, А20Д-1 14-6C W6C L14 N3 B7E W22ESА23-2 14-5A W5A N12 L82 B8H W24FSА23В 14-5B W5B N12Y L82Y BP8H W24FPА23ДМ 14-5CU W5CC L82C N3C B8ES W24ES-UА23ДВМ 14-5DU W5DC L12YC N6YC BP8ES W24EP-U

Следует помнить, что для каждого двигателя необходимо использовать свечи зажигания только того типа, которые рекомендует производитель автомобиля. Свечи зажигания другого типа нарушают работу мотора, образуя нагар, замасливая или перегревая изолятор свечи. Средний срок службы свечей зажигания обычно составляет около 20 тыс. км.

Неисправные свечи зажигания с высокой вероятностью могут вывести из строя многие дорогостоящие элементы системы зажигания автомобиля. Поэтому, при подозрении на неисправность хотя бы одной из них, необходимо снять с двигателя все свечи зажигания, очистить их от нагара, проверить и отрегулировать зазор между электродами, промыть бензином, после чего – хорошо просушить. Конечно же, если свечи зажигания окажутся не ремонтопригодными, то их следует заменить на новые. Также рекомендуем статью, отвечающую на вопрос «Почему нет искры?» и как устранить неисправности системы зажигания автомобиля.
