Бензин не поступает в карбюратор бензопилы
Если горючее не поступает в штатную камеру, то это может говорить сразу о нескольких поломках. В первую очередь потребуется проверить воздушный и топливный фильтр. При длительной эксплуатации пилы эти элементы поглощают большое количество пыли, которая в дальнейшем препятствует просачиванию чистого воздуха и горючего. Слабозагрязненный фильтр можно почистить бензином, но если деталь засорена большим количеством пыли, то ее потребуется заменить.
Еще одна причина неисправности заключается в игле. Этой детали свойственно залипание, особенно, в бензопилах китайского производства. Чтобы устранить неисправность, в большинстве случаев будет достаточно просто пошевелить иглу.
Если топливо не поступает в камеру, то владельцу пилы следует осмотреть сальники инструмента. После нескольких месяцев использования инструмента эти детали теряют свою герметичность. Со временем они начинают пропускать бензин, в результате чего инструмент перестает заводиться. Ремонт выполняется путем замены сальников.
Если горючее не поступает в камеру, то нужно проверить топливную магистраль. Чаще всего для комплектации инструмента бюджетного класса используется китайский шланг, который со временем теряет герметичность
В таком случае потребуется заменить магистраль, уделив особое внимание герметичности стыков канала
Чем промывать карбюратор бензопилы?
Для очистки узла от сильных загрязнений лучше всего использовать средство, которое поставляется в продажу в баллонах под давлением. В комплекте с очистителем есть дозатор и длинная тонкая трубка, которая дает возможность распылить средство в любых труднодоступных местах.
Нужно помнить, что чистка карбюратора на бензопиле выполняется с использованием легковоспламеняемых химических средств. Работать с ними нужно в специальной защитной маске и только в хорошо проветриваемых помещениях.
Чтобы почистить карбюратор на бензопиле, узел потребуется частично разобрать. Дроссельную заслонку, регулировочные винты, корпус и другие детали карбюратора потребуется промыть средством из баллона и отложить до полного высыхания. Как только все элементы высохнут, узел можно собрать и установить обратно на бензопилу.
↑ Устройство карбюратора Озон
На автомобиле ВАЗ-2106 в настоящее время устанавливается карбюратор «Озон» модели ДААЗ 2107-1107010-20. На автомобиле ВАЗ-21065 применяется карбюратор ДААЗ 21053-1107010 (модель на базе семейства карбюраторов «Солекс»).
Карбюратор «Озон» – эмульсионного типа, двухкамерный, с падающим потоком. Он имеет одну сбалансированную поплавковую камеру, две главные дозирующие системы, обогатительное устройство (эконостат) во второй камере, автономную систему холостого хода, переходные системы первой и второй камер, диафрагменный ускорительный насос с распылителем в первой камере, электромагнитный запорный клапан системы холостого хода, золотниковое устройство отвода картерных газов в задроссельное пространство, пневматический привод дроссельной заслонки второй камеры.
Управление воздушной заслонкой первой камеры – ручное, с тросовым приводом. После пуска двигателя заслонка автоматически приоткрывается пусковым устройством диафрагменного типа под действием разрежения во впускном трубопроводе. Карбюратор снабжен штуцером отбора разрежения для управления регулятором опережения зажигания.
Топливо подается в карбюратор через сетчатый фильтр и игольчатый клапан. Клапан механически связан с поплавком и поддерживает определенный уровень топлива в поплавковой камере.
Из поплавковой камеры топливо поступает через главные топливные жиклеры (первой и второй камер) в эмульсионные колодцы и эмульсионные трубки, где смешивается с воздухом, поступающим через главные воздушные жиклеры. Топливовоздушная эмульсия поступает через распылители в малые и большие диффузоры карбюратора.
Топливный канал системы холостого хода перекрывается электромагнитным запорным клапаном после выключения зажигания. Нормальное состояние клапана под напряжением – открытое.
↑ Работа системы холостого хода карбюратора Озон ВАЗ 2106
Система холостого хода отбирает топливо из эмульсионного колодца первой камеры. Топливо проходит через жиклер холостого хода, конструктивно объединенный с электромагнитным запорным клапаном, и смешивается с воздухом, поступающим через воздушный жиклер холостого хода и отверстия переходной системы первой камеры.
Образовавшаяся эмульсия по двум каналам (один имеет калиброванное отверстие – жиклер, а другой – регулировочный винт, иначе называемый винтом качества) подается к отверстию, перекрываемому иглой винта количества, где дополнительно смешивается с воздухом и далее через эмульсионное отверстие попадает во впускной трубопровод. Состав смеси регулируется винтом качества.
При частичном открытии дроссельных заслонок (до включения в работу главной дозирующей системы) топливовоздушная смесь поступает в камеры через переходные отверстия – по два в каждой камере.
↑ Эконостат
Эконостат обеспечивает поступление топлива непосредственно из поплавковой камеры в распылитель эконостата, который расположен в диффузоре второй камеры. Эконостат включается в работу на режимах максимальной мощности, дополнительно обогащая рабочую смесь.
↑ Ускорительный насос
Ускорительный насос – диафрагменного типа, с механическим приводом от оси дроссельной заслонки первой камеры. При резком открытии заслонки порция топлива впрыскивается через распылитель в первую камеру карбюратора, обогащая смесь.
Насос снабжен шариковыми клапанами:
- Один клапан – обратный – расположен в канале, связывающем поплавковую камеру с полостью ускорительного насоса. Он открывается при заполнении полости насоса топливом и закрывается при нагнетании топлива диафрагмой.
- Другой клапан расположен в распылителе. Он открывается под давлением нагнетаемого топлива и закрывается под действием веса шарика, как только подача топлива прекращается.
Принцип работы карбюратора
Карбюраторы подразделяются на виды, а работа каждого вида осуществляется своим индивидуальным способом. К примеру, фитильные функционируют благодаря тому, что заставляют воздушные потоки просачиваться по поверхности пропитанных газом фитилей. Вследствие этого процесса происходит испарение паров бензина в атмосферу. Но, стоит признать, что о фитильных карбюраторах мы рассказываем для того, чтобы осветить полный обзор информации о карбюраторах. На самом деле этот метод давно перестали использовать, так как он устарел более сотни лет назад.
В основном карбюраторы сегодняшнего дня функционируют благодаря механизму распыления. Они работают за счёт эффекта Вентури с целью вытягивания бензина из камеры.
Все карбюраторы, которые работают по принципу Бернулли, обладают некоторыми особенностями. Изменение давления воздуха предсказуемо и прямо пропорционально скорости его движения. Это имеет большое значение, так как воздух, проходящий через карбюратор, содержит узкую сжатую трубку Вентури. Ее функция состоит в том, чтобы ускорять воздушный поток, проходящий через нее.
Воздух функционирует только благодаря педали акселератора. Она и дроссельный клапан, который расположен в карбюраторе – связаны между собой тросиком. Этот клапан закрывает трубку в момент не использования педали акселератора, а когда происходит нажатие на эту педаль, он ее открывает. Благодаря этому воздух проходит сквозь трубку Вентури.
Выходит, что происходит засасывание большего количества топлива из камеры для смешивания. Именно эти принципы лежат в основе работы карбюратора.
Подавляющее количество этих приборов оснащены дополнительным клапаном над трубкой Вентури (дроссель). Он частично закрыт, когда двигатель не работает, а это, в свою очередь, делает количество воздуха, которое способно пройти в карбюратор, меньше. Вследствие этого образуется более богатая смесь/воздух или топливо, поэтому дроссель откроется, когда двигатель придет в работу, и нагреется, ведь для эксплуатации ему больше не будет нужна богатая смесь.
Иные компоненты карбюраторной системы также разработаны с целью воздействия на воздушно-топливную смесь при различных условиях работы.
Advertisement
Карбюратор является сложным элементом, и вся его техническая работа тоже достаточно сложна.
Диагностика карбюратора
Чтобы самостоятельно выявить и устранить неполадку в работе карбюраторного узла, необходимо иметь навыки технического обслуживания автомобиля и специальные знания. Однако самые явные неисправности в работе устройства можно диагностировать и без наличия высшего технического образования — нужно просто внимательно относиться к состоянию машины.
Диагностика карбюратора необходима в том случае, если водитель начинает замечать нарушения динамических качеств транспортного средства. К тому же постепенно проявляются проблемы следующего характера:
- слабый разгон;
- в момент увеличения скорости в работе мотора ощущаются провалы;
- резкие рывки во время движения;
- раскачивание авто.
К тому же чёрный едкий дым, который вырывается из глушителя во время разгона, может служить признаком того, что в работе карбюратора есть нарушения.
Это явный признак неисправностей в работе карбюратора
Основные неисправности
В зависимости от срока эксплуатации и стиля езды водителя, карбюраторы могут выходить из строя или показывать некорректную работу по различным причинам. Основными неисправностями можно считать износ резиновых и паронитовых прокладок, выработку ресурса клапанного механизма, деформацию мембран и западание иглы игольчатого клапана.
Когда необходимо проводить регулировку
Регулировка карбюратора необходима в следующих случаях:
- новый двигатель прошел обкатку (использовалось 4-5 л топливной смеси);
- изменился состав топлива (марка масла и бензина);
- поменялась погода (стало жарко, холодно);
- изменилось разрежение воздуха (касается горных районов);
- после длительного хранения;
- возросла нагрузка на двигатель (после смены инструмента и т.д.);
- вследствие вибрации винты регулировки самопроизвольно выкрутились;
- увеличился расход топлива, карбюратор переливает горючее;
- на электродах свечи быстро появляется нагар (при этом топливная смесь приготовлена правильно);
- мотор заводится и сразу же глохнет или плохо набирает обороты;
- в цилиндр не поступает бензин;
- большое количество выхлопных газов.
Смесительная камера. Дозирующие системы, экономайзеры, эконстаты
Смесительная камера обеспечивает смешивание мельчайших капель бензина, этого «тумана», в проходящий воздушный поток. Эту функцию выполняет диффузор – специально суженый участок камеры. Благодаря данному диффузору воздух, проходящий сквозь него, значительно ускоряется.Движение воздуха при ускорении в диффузоре обеспечивает образование разрежения в распылительной трубке. Из-за этого бензин постоянно добавляется и подмешивается в проходящий поток.
Двигатель в ходе эксплуатации работает в различных режимах. Поэтому и топливно-воздушные смеси требуются разного состава, в том числе и с резким изменением содержания фракций бензиновых паров. Для приготовления смеси разных концентраций, оптимальных при разном режиме работы мотора, «продвинутые» карбюраторы снабжены дозирующими устройствами. Они вступают в работу, либо отключаются в разное время, либо работают одновременно, обеспечивая наиболее оптимальный для получения наилучшего сочетания мощности и экономичности состав смеси на всех режимах двигателя. Эти дозирующие системы основаны на пневматической компенсации состава топливно-воздушной смеси.
Экономайзеры и эконостаты являются дополнительными параллельными системами подачи топлива в смесительную камеру. Они обогащают топливно-воздушную смесь только при высоких уровнях вакуума (т.е. при близких к максимальным нагрузках), когда экономично сформированная смесь не может обеспечить потребностей двигателя. Экономайзеры снабжены принудительным управлением, пневматического или механического вида.
Эконостаты представляют собою просто трубки определённого сечения, в некоторых случаях – с эмульсионными каналами, выведенные в пространство смесительной камеры выше диффузора – в зону появления вакуума при максимальных нагрузках.
Принцип работы и устройство простейшего карбюратора
В первом устройстве, изобретенном Л. Христофорисом в 1876 году, топливо нагревалось, испарялось, образовавшиеся пары и потоки воздуха смешивались. Спустя год решение усовершенствовали, использовав принцип топливного распыления, который стал основой для следующих проектов.
До широкого распространения привычных нам устройств были барботажные модели и мембранно-игольчатые. Первые — в виде бензинового бака, в котором близко от поверхности располагалась доска и пара патрубков для подачи из атмосферы и забора смеси топлива и воздуха в мотор. Воздух перемещался под доской, непосредственно над топливом, обогащался парами и становился горючей смесью. Это была простая, но рабочая система. Дроссельная заслонка находилась отдельно. На функционирование мотора с барботажным узлом влияли природные условия — испаряемость зависела от температуры. Такую систему было сложно регулировать, она была взрывоопасна.
Мембранно-игольчатое устройство размещается отдельно от бензобака. В нем было нескольких камер, жестко связанных с помощью штока. Седло клапана, через который подавалось топливо, запиралось иглой на штоке. Камеры были соединены топливным каналом и смесительной зоной. Параметры устройства определяли пружины, на которые надавливали мембраны. Такой карбюратор работал независимо от условий на улице и местоположения, был популярен в начале 19 века, когда его устанавливали на автомобилях и мототехнике, в самолетах с поршневыми моторами внутреннего сгорания.
Принцип работы карбюратора
Сначала горючее направляется в поплавковую камеру. В момент достижения необходимого уровня поплавок поднимается и перекрывает клапан, через который подается топливо. Когда поплавок опускается, подача топлива возобновляется.
Далее топливо идет в смесительную камеру, где создается горючая смесь. Сверху подается воздух, который соединяется с горючим. В камере находится распылительная трубка с жиклером, а также дроссель и диффузор. Жиклер — это пробка, которая не допускает вытекание топлива из поплавковой камеры. Заслонка, соединенная с педалью, называется дросселем. При надавливании ногой, она открывается, и горючая смесь попадает в цилиндр. В результате машина набирает скорость. В диффузоре находится распределительная трубка.
В момент запуска в смесительной камере формируется разрежение, из распылителя разбрызгивается топливо. Поднимается поток воздуха, который при смешении с топливом, переносит горючее в цилиндр.
В новейших устройствах помимо смесительной и поплавковой камер, находится также пусковое и дозирующее устройство, конструкция холостого хода, экономайзер, ускорительный насос. Устаревшие модели не обеспечивают полноценную работу мотора, поскольку в зависимости от того, холодный или горячий двигатель, смесь должна быть разной. Если запускают холодный двигатель, требуется горючая смесь, обогащенная топливом. В случае, когда мотор долго работал, необходима смесь с небольшим включением топлива.
Для увеличения скорости или езды в нагруженной машине, нужна смесь, сильно обогащенная топливом. Аналогичная ситуация при движении на холостом ходу, на малых оборотах. Такие условия простой карбюратор обеспечить не в силах.
С целью обогащения смеси топливом применяют насос-ускоритель. Когда резко выжимают педаль, проходит воздух, который движется быстрее топлива. С этим связана нехватка топлива в горючей жидкости. При наличии насоса силовой агрегат работает мощнее.
Система холостого хода идеальна для малых оборотов. При таком режиме силовой агрегат функционирует на обогащенной смеси. Однако, одной дозирующей системы недостаточно, ведь на холостом ходу дроссель открывается лишь частично. В новейших карбюраторах горючая смесь формируется около дросселя, поскольку в этом месте, даже если дроссель открыт не полностью, создается необходимое разрежение.
Для запуска мотора требуется смесь, которая обогащена топливом. С этой целью в смесительной камере предусмотрена заслонка с клапаном, через который проходит воздух. На приборной панели автомобиля есть ручка для управления клапаном. При вытягивании ручки клапан приоткрывается, и объем воздуха в смесительной камере сокращается. А количество горючего в смеси возрастает. В результате даже первые порции смеси достаточно насыщены, и мотор быстро заводится. При наличии спускового устройства двигатель работает даже при пониженных температурах.
Возможности дозирующего устройства позволяют создавать смесь, подходящую для работы двигателя в разных режимах. С помощью системы автоматически регулируется состав смеси при работе мотора с малой и средней нагрузкой. В таком режиме топливо подается через дозирующую систему. Однако, даже при полном открытии дросселя горючего часто недостаточно. По этой причине, когда дроссель практически полностью открыт, рычаг, соединенный с ним, воздействует на тягу привода экономайзера — так открывается дополнительный проход из поплавковой камеры. В итоге двигатель функционирует более мощно.
Строй-Техника.ру
Строительные машины и оборудование, справочник
Категория:
Ремонт топливной аппаратуры автомобилей
Публикация:
Устройство и работа простейшего карбюратора
Читать далее:
Образование горючей смеси и влияние ее состава на работу двигателя
Устройство и работа простейшего карбюратора
Устройство
Простейший карбюратор состоит из двух основных частей: смесеобразующего устройства и поплавковой камеры. В смесеобразующем устройстве происходит приготовление горючей смеси, а поплавковая камера является резервуаром, откуда топливо подается для смешения с воздухом.
Смесеобразующее устройство карбюратора имеет входной воздушный патрубок, диффузор, смесительную камеру, дроссельную заслонку, выходной патрубок. Выходной патрубок обычно заканчивается фланцем, которым карбюратор крепится к впускному трубопроводу двигателя.
Дополнительные материалы по теме:
На входном патрубке устанавливают шланг для подвода воздуха или непосредственно воздушный фильтр. Диффузор является местным уменьшением сечения смесеобразующего устройства. Благодаря диффузору улучшаются условия распыливания топлива, так как при работе двигателя в самом узком сечении диффузора создается максимальная скорость воздушного потока. В этом месте устанавливают распылитель, представляющий собой трубку, выведенную в диффузор. Через распылитель происходит истечение и распыление топлива.
Поплавковая камера содержит поплавковый механизм, состоящий из поплавка и игольчатого клапана. Поплавок закреплен шарнирно на стенке поплавковой камеры. На рычаг поплавка опирается запорная игла игольчатого клапана.
При подаче топлива через штуцер в поплавковую камеру поплавок всплывает и своим рычагом поднимает запорную иглу, закрывая игольчатый клапан. Как только уровень топлива в поплавковой камере достигнет заданного предела, игольчатый клапан закроется полностью и поступление топлива в камеру прекратится. При расходовании топлива из поплавковой камеры поплавок опускается и приоткрывает игольчатый клапан. В поплавковую камеру вновь начинает поступать топливо до момента достижения заданного уровня. Таким образом, поплавковая камера с помощью поплавкового механизма обеспечивает поддержание заданного уровня топлива при всех режимах работы двигателя.
В нижней части поплавковой камеры располагают главный жиклер. Его основное назначение состоит в дозировании топлива для получения горючей смеси нужного состава. Жиклер представляет собой пробку с центральным калиброванным отверстием. Диаметр калиброванного отверстия жиклера выбирается в зависимости от требуемого расхода топлива. Большое значение для образования горючих смесей имеет также длина калиброванного отверстия жиклера, углы входных и выходных фасок, диаметры каналов в теле жиклера. Главный жиклер может быть установлен в нижней или верхней части распылителя.
Работа
При вращении коленчатого вала двигателя во время тактов впуска и при открытой дроссельной заслонке через смесительную камеру карбюратора проходит воздух. Внутри диффузора скорость потока воздуха значительно возрастает, и на выходе рыспылителя создается разрежение. При этом в поплавковой камере вследствие наличия отверстия давление остается равным атмосферному. Из-за разности давлений в поплавковой камере и в распылителе топливо начинает перетекать через главный жиклер и распылитель в виде фонтанчика, попадая в горловину диффузора. Здесь струя поступающего воздуха дробит вытекающее топливо на мелкие капельки, которые перемешиваются с воздухом, испаряются и образуют горючую смесь.
Образование горючей смеси в смесительной камере карбюратора происходит не в полном объеме. Часть топлива в виде капелек не успевает испариться и перемешаться с воздухом. Неиспарив-шиеся капельки топлива движутся в потоке воздуха и оседают на стенках смесительной камеры и впускного трубопровода. Топливо, осевшее на стенки, образует пленку, которая движется с малой скоростью. Чтобы испарить пленку топлива, впускной трубопровод при работе двигателя подогревается. Чаще всего используется жидкостный подогрев (от системы охлаждения двигателя) или подогрев теплом отработавших газов. Таким образом, можно считать, что образование горючей смеси заканчивается в конце впускного трубопровода двигателя.
Рекламные предложения:
Читать далее: Образование горючей смеси и влияние ее состава на работу двигателя
Категория: –
Ремонт топливной аппаратуры автомобилей
Немного истории. Прежние типы карбюраторов
Как только изобретатели второй половины XIX века начали пытаться оснастить технику двигателями, работающими на бензине и керосине, им пришлось учитывать, что воспламеняется это топливо только при участии воздуха. Более того, для эффективной работы двигателя надо ещё и смешать воздух с горючим в определённой пропорции.
Первый карбюратор изобрёл в 1876 году итальянец Луиджи Христофорис. В его устройстве топливо разогревалось, испарялось, и его пары смешивались с воздухом. Через год Даймлер и Майбах нашли более рациональное решение, применив принцип распыления топлива. Этот простой и эффективный принцип и лёг в основу всех последующих разработок.
Готлиб Даймлер на машине с личным шофёром.
До повсеместного распространения карбюраторов поплавкового типа применялось ещё два вида данных устройств: барботажные и мембранно-игольчатые карбюраторы.

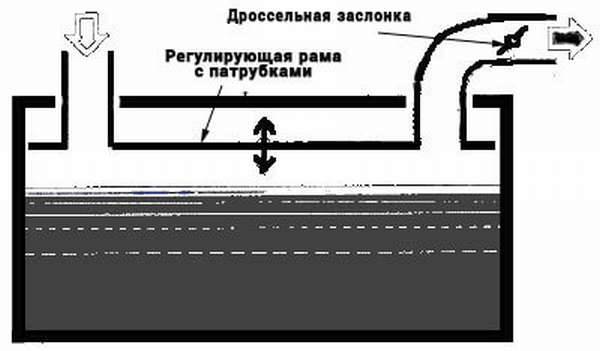

Барботажные карбюраторы представляли собой бензобаки, внутри которых на небольшом расстоянии от поверхности топлива имелась глухая доска и два широких патрубка – один подаёт из атмосферы, и второй – отбирает топливно-воздушную смесь в двигатель. Воздух проходит под доской, над поверхностью горючего, насыщается его парами, и получается горючая смесь.
Это примитивная, но действенная конструкция. Дроссельная заслонка располагалась на моторе отдельно. Работа двигателя с барботажным карбюратором зависела от погоды на улице: степень испаряемости топлива изменялась, в зависимости от температуры окружающей среды. Часть топливно-воздушной смеси могла конденсироваться. Вся конструкция была довольно взрывоопасной и сложной в регулировании.
Мембранно-игольчатый карбюратор – это уже отдельное от бензобака законченное устройство. Оно состоит из нескольких камер, которые разделены мембранами и жёстко связаны между собой штоком.На этом штоке закреплена игла, запирающая седло клапана подачи топлива. Камеры соединены каналами со смесительной полостью, с одной стороны, и с топливным каналом – с другой.
Характеристики такого карбюратора определяются тарированными пружинами, на которые опираются мембраны. Это уже не примитивная, но достаточно простая конструкция, достоинством которой, кроме её простоты, является способность безотказно работать в любом положении и любых условиях. Такие карбюраторы стояли в первой половине ХХ века не только на автомобилях и мотоциклах, но и на самолётах с поршневыми двигателями внутреннего сгорания.
Третий тип карбюраторов, который и стал в итоге основным во всём мировом автомобилестроении – это поплавковый карбюратор с жиклёрами. Поплавковый карбюратор, конструкция которого регулярно подвергалась усовершенствованиям, завоевал в итоге всеобщую популярность во всём мире. Он являлся очень универсальными устройством и мог быть установлен при помощи переходника на самые разнообразные модели автомобилей и мотоциклов.Его устройство и будет рассмотрено в следующих разделах этой публикации.
Последними этапами эволюции устройств карбюраторного впрыска стали поплавковые карбюраторы с электромагнитными клапанами, работающие под контролем электроники. В таких устройствах работало несколько электромагнитных клапанов, работу которых контролировало специальное устройство управления. К примеру,в японских карбюраторах «Хитачи» имелось пять электромагнитных клапанов, и заслонки управлялись электроникой.
Эти карбюраторы, последнего поколения данных устройств, ставились на автомобили «Ниссан» на рубеже 80-х и 90-х годов. Их сложность заключается в большом количестве вспомогательных устройств, отвечающих за стабилизацию работы карбюратора в различных режимах (резкий сброс газа, режим холостого хода в процессе простоя на автомобиле с автоматической КПП, выравнивание и стабилизацию оборотов мотора при запуске климатической установки, и т.п.). Соответственно, такой, «доведённый до совершенства» карбюратор был дополнен многочисленными вспомогательными устройствами: клапанами, биметаллическими пружинами, обогревателями и т.д.
