Карбюратор ВАЗ 2105: устройство и правила настройки

Специфика регулировки привода карбюратора Ваз 2104-2105-2107. Ваз 21043 регулировка карбюратора

Добрался я и до этого момента, так как уж больно много машина ела бензина на хоть и слегка но вытянутом подсосе. На подсосе из за того что при засунутом подсосе она либо глохла либо не ровно работала. Прогреваем двигатель а затем глушим и снимаем кастрюлю. Схема на первом фото.

1 — винт регулировки количества смеси холостого хода; 2 — патрубок для подачи разрежения к вакуумному регулятору распределения зажигания; 3 — винт регулировки качества смеси холостого хода; 4 — стопорный винт дроссельной заслонки 1-й камеры; 5 — крышка ускорительного насоса; 6 — электромагнитный клапан

Регулируем холостой ход следующим образом (на не заведённом двигателе): — винт качества (3) закручиваем до упора и выкручиваем на 4-5 оборотов, тем самым полностью обогащая смесь, — винт количества (1), также закручиваем до упора и выкручиваем его на 3 оборота, — запускаем двигатель (предварительно прогретый или прогреваем до рабочей температуры), — винт количества (1) начинаем закручивать устанавливая минимальные устойчивые обороты холостого хода в пределах 800 об.мин., — затем постепенно закручиваем винт качества (3), при закручивании винта обороты двигателя должны сначала слегка возрасти, а при дальнейшем закручивании начать уменьшаться и становиться неустойчивыми. В тот момент, когда обороты начали становиться неустойчивыми, обратно выкручиваем винт (0.5-1 оборот) до устойчивых оборотов двигателя. Далее при необходимости винтом количества (1) коректируем обороты до номинальных 850+/-50 оборотов. Не забывайте проверить как изменятся обороты двигателя при увеличении нагрузки на генератор, при включенном дополнительном оборудовании (свет, печка…) при необходимости обороты можно увеличить до 1000, особенно зимой.Цель регулировки пускового устройства карбюратора 2105, 2107 Озон: добиться точной установки зазоров (А, В) между стенками смесительной камеры и кромками воздушной заслонки карбюратора, и дроссельной заслонки первой камеры. В результате чего обеспечивается нормальная работа системы пуска и происходит уверенный запуск двигателя.

Инструменты для регулировки пускового устройства 1. Шлицевая отвертка. Для вращения винта регулировки. 2. Круглые щупы, сверла или отрезки проволоки (диаметром 5.0, 0.8, 0,9 мм). Для замера пусковых зазоров.

3. Тахометр (мультиметр, автотестер, работающие в режиме тахометра). Для регулировки по частоте оборотов не снимая карбюратор с двигателя.

Проверка работы пускового устройства карбюратора 2105, 2107 Озон

Основные принципы настройки карбюратора озон

Для того, чтобы ответить на вопрос, как отрегулировать карбюраторы семейства озон, необходимо проверить несколько моментов. Поплавковая камера регулируется винтами первым делом, так как количество топлива в ней должно соответствовать требованиям для нормальной работы двигателя. Поплавок должен быть зафиксирован в крепежном механизме, плавность хода, отсутствие заеданий. Игольчатый клапан закрывается винтом, убирается в сторону, настраивается расстояние между поплавком и крышкой, оно не должно превышать 7 мм, а после погружения с установленной иглой – 2 мм. Расстояние между поплавком и иглой должно составлять примерно 15 мм.

Регулировка пусковой системы происходит следующим образом:

  • Демонтируется корпус воздушного фильтра;
  • Полностью оттянуть на себя привод подсоса в салоне автомобиля;
  • Привод на карбюраторе ВАЗ, озон закреплен винтом с отверстием, при полностью открытой заслонке, пуск и обороты двигателя должны составлять от 3.1 до 3.3 тысячи в минуту.

Настройка холостого хода

Отдельной частью, как настроить карб и сделать ремонт, является проверка, регулировка винтами холостого хода. Для регулировки выступают винты качества и количества. Для того, чтобы ответить на вопрос, как настроить карбюратор озон, он регулируется только по достижению рабочей температуры, на холодный двигатель регулировка холостого хода на карбюраторе озон не допускается, будет не верна. Винт качества выкручивается до максимальных оборотов.

Винтом количества регулируется уровень оборотов на 100 выше требуемых, приборы которых составляют 700-900 в минуту, при зависимости от условий эксплуатации. Далее требуется достигнуть требуемого значения оборотов путем регулировки винтом качества. После проверки работоспособности системы холостого хода, необходимо собрать корпус воздушного фильтра, проверить затяжку винтов проверить на дороге поведение автомобиля. Холостой ход должен оставаться на уровне регулируемых оборотов даже после резкого сброса педали газа.

Регулировка пускового устройства карбюратора Озон без снятия его с двигателя автомобиля


Правильно отрегулированное пусковое устройство (ПУ) карбюратора Озон позволяет беспроблемно запускать двигатель автомобиля, как в лютый холод, так и в тропическую жару.

Точнее и удобнее всего регулировать пусковое устройство на снятом с двигателя карбюраторе. Но есть способ менее трудоемкий и более быстрый – регулировка ПУ без снятия с двигателя (по частоте вращения коленчатого вала). Единственный минус подобной регулировки – наличие тахометра для точного определения этих самых оборотов. Здесь выигрывают только владельцы ВАЗ 2107, остальным придется подключать внешний тахометр или регулировать на слух, что требует определенного опыта и навыков.

Любая регулировка ПУ сводится к установке тем или иным способом пусковых зазоров:

— зазор «Б» между кромкой дроссельной заслонки первой камеры и стенкой смесительной камеры карбюратора;

— зазор «А» между кромкой воздушной заслонки и стенкой смесительной камеры.


Пусковые зазоры карбюратора Озон

Величина этих зазоров для разных моделей карбюраторов Озон различна (См. «Пусковые зазоры карбюраторов Озон, величина»). Эти зазоры позволяют обеспечить оптимальный состав топливно-воздушной смеси на режиме пуска двигателя.

Регулировка зазора «Б» выполняется путем подгибания тяги соединяющей рычаг на оси дроссельной заслонки и трехплечий рычаг. Регулировка зазора «Б» выполняется вращением регулировочного винта в торце крышки корпуса пускового устройства (диафрагменного механизма приоткрывателя).


Элементы пускового устройства карбюратора 2105, 2107 Озон

Порядок регулировка ПУ карбюратора Озон без снятия его с двигателя автомобиля

Выставляем пусковой зазор «Б».

— Приоткрываем воздушную заслонку на 1/3 от ее хода (например, нажав на ее край отверткой).


Принудительное приотткрытие на 1/3 хода воздушной заслонки карбюратора Озон (установка пускового зазора «Б»)

— Устанавливаем обороты коленчатого вала двигателя в пределах 3200-3400 об/мин. Для этого немного подгибаем плоскогубцами регулировочную тягу отвечающую за приоткрытие дроссельной заслонки первой камеры и пусковой зазор «Б».


Подгибаем тягу

Повторяем подгибания тяги до тех пор, пока автоматически обороты к/вала не установятся в пределах 3200-3400 об/мин, при открытой на 1/3 воздушной заслонке, что соответствует требуемому зазору «Б».

Выставляем пусковой зазор «А».

Отворачиваем пробку регулировочного винта в крышке ПУ. На работающем прогретом двигателе с полностью закрытой воздушной заслонкой вращением регулировочного винта в крышке ПУ добиваемся установки оборотов коленчатого вала двигателя в пределах 3000-3100 об/мин., что соответствует правильному зазору «А». При проверке оборотов следует закрывать пальцем отверстие под регулировочный винт в крышке ПУ.


Регулировочный винт пускового устройства карбюратора Озон (установка пускового зазора «А»)

Все, регулировка пускового устройства карбюратора Озон завершена.

Примечания и дополнения

— Перед регулировкой пускового устройства карбюратора Озон необходимо убедится в его исправности. А именно: целостности диафрагмы внутри корпуса ПУ, чистоте канала подведения разрежения в корпус (продуть через выходное отверстие канала внутри корпуса), четкости работы привода воздушной заслонки («подсоса»), полноту открытия и закрытия воздушной заслонки.

Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, в Одноклассниках — Twokarburators OK и в Яндекс Дзен — Twokarburators DZ

— Регулировка положения дроссельных заслонок карбюратора Озон

— Регулировка уровня топлива в поплавковой камере карбюратора Озон

— Регулировка холостого хода двигателя с карбюратором Озон

— Проверка и ремонт ускорительного насоса карбюратора Озон

— Холодный двигатель автомобиля не запускается, причины связанные с карбюратором

Регулировка карбюратора

Процесс регулировки карбюратора позволит улучшить работу двигателя и продлить срок его эксплуатации

Поэтому так важно проводить ее чаще, не дожидаясь, пока появятся явные признаки неисправности, например, провалы в работе двигателя или отчетливый запах бензина в салоне

Несколько предварительных действий, которые помогут облегчить и оптимизировать работу:

Перед началом настройки нужно снять механизм, промыть и продуть его.
Приготовить инструментарий: набор гаечных ключей, крестовую и плоскую отвертки.
Также важно найти инструкцию к ВАЗ 2105, чтобы перед глазами были все нужные характеристики.

Когда все готово, можно приступать непосредственно к настройке. Из всех систем, являющихся составляющими карбюратора, регулировке подлежат только следующие:

  • Система запуска устройства;
  • Холостого хода;
  • Поддержания уровня топливной смеси (связанная с настройкой поплавкового механизма);
  • Уровень СО2.

Далее рассмотрим все стадии подробнее.

Настройка поплавкового механизма

Перед настройкой следует дать автомобилю поработать на холостых. Когда вы это сделали, приступаем к следующим этапам:

  1. Снимаем крышку с карбюратора.
  2. Проверяем уровень топливной жидкости (значение должно равняться 28 мм).

Если обнаруживается другой показатель, нужно провести регулировку поплавкового механизма. Для этого:

  1. Ставим крышку вертикально, чтобы штуцер, через который подается топливо, смотрел вверх. Язычок поплавка должен оказаться перпендикулярным оси игольчатого клапана. В случае, если у вас другие показатели, подогните его плоскогубцами.
  2. Расстояние от поплавка до картонной прокладки – 6-7 мм. В противном случае, подгибаем кронштейн, на котором держится поплавок, до нужных значений.
  3. После того, как настройка механизма завершена, верните крышку назад.

Регулировка пускового устройства

Для настройки устройства делаем следующее:

Закрываем подсос (для удобства закрепите скрепкой).
Обращаем внимание на то, как установлена телескопическая тяга. Пальцем тянем рычажок тяги до упора.
Замеряем щель приоткрытой верхней заслонки. Стандарт – 5 мм по нижней щели

Для удобства можно измерять сверлом подходящего размера.
Если значение не соответствует указанному, то выставляем нужный зазор, вращая специальный регулировочный винт, расположенный на устройстве пуска генератора.

Стандарт – 5 мм по нижней щели. Для удобства можно измерять сверлом подходящего размера.
Если значение не соответствует указанному, то выставляем нужный зазор, вращая специальный регулировочный винт, расположенный на устройстве пуска генератора.

Регулировка холостого хода

Регулировка необходима, когда пропадают холостые обороты

Здесь важно не наделать ошибок, поэтому нельзя ремонтировать механизм без знания его устройства или хотя бы предварительного ознакомления с инструкцией. Что нужно для этого?

  1. Откручиваем винт качества (на три или три с половиной оборота). Винт количества отворачиваем на шесть – семь оборотов.
  2. Производим пуск двигателя. Уменьшаем обороты коленвала, если они слишком высокие.
  3.  После того, как двигатель прогрелся, тахометром выставляем 900 оборотов в минуту, крутя количественным винтом.
  4. Через десять минут глушим машину. Проверяем электроды свечей зажигания. Если нет сажи, настройка выполнена успешно.
  5. Если же сажа появилась, прочистите электроды и заверните винт качества на 0,5 – 1 оборот. Далее повторяем предыдущие действия вплоть до исчезновения сажи на свечах.

Изменение содержания со2

Чтобы изменить содержание углерода, нужно проворачивать вин качества. Сначала закрутите его до упора, а затем отверните на четыре – пять оборотов.

Подготовка к регулировке карбюратора

Первым делом необходимо, конечно же, оценить состояние всех узлов и агрегатов, которые оказывают влияние на функционирование двигателя. Перед тем как начинать настройку, необходимо убедиться в том, что все бронепровода, распределитель и катушка зажигания, свечи, находятся в идеальном или близком к нему состоянии

Обратите внимание, что настройка карбюраторной системы впрыска производится только лишь на горячем моторе ВАЗ 2105. Карбюратор на холодном настраивать нет смысла. Вся грязь и коррозия, которая появляется на поверхности карбюратора, должна быть удалена до начала проведения регулировок

Желательно использовать при ремонте специальный комплект для этих целей. Но если имеется разрушение корпуса устройства, проще приобрести новый карбюратор ВАЗ 2105, цена его примерно 2500-3000 рублей. Перед началом проведения регулировок вам следует отключить все тросики, которые идут на педаль акселератора и ручку «подсоса»

Вся грязь и коррозия, которая появляется на поверхности карбюратора, должна быть удалена до начала проведения регулировок. Желательно использовать при ремонте специальный комплект для этих целей. Но если имеется разрушение корпуса устройства, проще приобрести новый карбюратор ВАЗ 2105, цена его примерно 2500-3000 рублей. Перед началом проведения регулировок вам следует отключить все тросики, которые идут на педаль акселератора и ручку «подсоса».

От карбюратора отсоедините шланг, который идет на вакуумный корректор зажигания, и тут же установите его назад. Снимать воздушный фильтр и его корпус необязательно. На карбюраторе имеется два винта, при помощи которых производится регулировка качества и количества смеси. Необходимо по очереди вкручивать их до того момента, когда двигатель начнет работать в нужном режиме.

Устройство карбюраторов Вебер-Озон

Проще всего разобраться в работе карбюратора разделив его функционально на девять основных систем. Они достаточно просты, иногда настолько, что понятие системы к ним вряд ли строго применимо. Однако каждая из них вносит в настройку карбюратора ВАЗ-2107 свои нюансы.

1. Поддержание уровня в поплавковой камере

Для точного дозирования состава смеси необходимо иметь более-менее стабильный уровень накопленного в питающей все системы камере бензина

Тогда и его давление на дне камеры будет постоянным, что важно для гравитационного давления топлива на входе в дозирующие жиклёры

Реализовано это достаточно просто, в камеру помещён тонкостенный поплавок, который по мере поступления бензина всплывает и перекрывает игольчатый клапан на входе карбюратора. Давление бензонасоса ограничено, поэтому лишний бензин в камеру не попадёт. По мере расходования клапан снова открывается.

3. Система холостого хода

У Озона снабжение топливом при закрытом дросселе организовано автономно. Бензин из распылителей главной дозирующей системы не поступает, а воздух идёт в обход заслонки через систему холостого хода, там же смешиваясь с топливом. Здесь же расположен регулировочный винт качества смеси холостого хода и упорный винт диафрагмы пневматического управления включением системы. Им задаётся количество воздуха, то есть обороты холостого хода.

5. Экономайзер принудительного холостого хода

Выполняет две функции: отключает подачу топлива в режиме торможения двигателем и не позволяет возникать вспышкам в цилиндрах после выключения зажигания. Имеет пневматический привод, диафрагма которого блокирует диффузор системы холостого хода. Управляет экономайзером электронный блок через исполнительный вакуумный клапан.

7. Эконостат

Предназначен для мощностного обогащения смеси в максимальных режимах. Устроен в виде дополнительного топливного канала в малом диффузоре вторичной камеры. Когда воздушный поток здесь достаточно силён, возникающее разрежение начинает просто подсасывать дополнительный бензин из поплавковой камеры.

8. Управление пусковой воздушной заслонкой

При первых вспышках в цилиндрах разрежение под дросселем увеличивается, и в дело включается пневмопривод воздушной заслонки, который обеспечивает некоторый зазор для поступления воздуха, определяемый регулировочным винтом диафрагмы пневмокамеры. Наличие подпружиненной телескопической тяги в приводе заслонки обеспечивает определённую свободу, за счёт чего и осуществляется приблизительное регулирование состава смеси при пуске. Водитель может грубо задавать степень перекрытия воздуха, утапливая кнопку, а пневмосистема следит, чтобы мотор не заглох из-за переобогащения смеси.

На некоторых карбюраторах устанавливалась автоматическая система управления воздушной заслонкой при пуске, но особой надёжностью она не отличалась, рукоятка подсоса преобладала на серийных машинах.

9. Привод дросселей

При небольших нагрузках или холостом ходе должна работать только первичная камера. Так обеспечивается нормальное смесеобразование, а значит и экономичность. Но в зоне больших расходов воздуха потребуется открыть заслонку и второй камеры. Для этого используется пневматическое управление. Пневмопривод отслеживает разрежение в зоне максимальной скорости воздушного потока, то есть фактически измеряет расход воздуха и по достижению определённого порога перестаёт блокировать открытие второго дросселя. Если при этом первый дроссель уже открыт на определённую величину, то есть водитель достаточно утопил педаль, то вторая заслонка начинает повиноваться его командам. Карбюратор обеспечивает максимальные потребности двигателя.

Самостоятельная регулировка карбюратора

В автомобильном карбюраторе ВАЗ-2107 имеются две основные части: крышка и корпус. Для осуществления регулировки снимается фильтр очистки воздуха. Из жёсткого картона толщиной 1 мм ножницами вырезаю шаблон с параметрами 6,5 мм на 14 мм. Откручиваю крышку. Максимальный уровень бензина в камере поддерживается клапаном с иглой. Игла может закрыть либо открыть специальное отверстие, куда подаётся бензин. Держу крышку одной рукой в вертикальном состоянии, кронштейн поплавка только прикасается к подпружиненному клапану.

Шаблон подставляю снизу под поплавок. Нормативный размер от поплавка до прокладки крышки должен составить 6,5 мм плюс-минус 0,25 мм.

Если размер не соответствует — подгибанием язычка игольчатого клапана добиваюсь нужного значения.

Отводя поплавок от крышки в обратную сторону, регулирую максимальное открытое положение игольчатого клапана. Шаблон, подставленный под низ поплавка, должен показать нормативное расстояние 14 мм плюс-минус 5 мм.

Подгибая специальный упор, расположенный на кронштейне поплавка, устанавливаю нужный размер. Точная регулировка обеспечивает движение поплавка в заданных пределах 8 мм плюс-минус 0,25 мм.

Проверяю и регулирую пусковое устройство. Подготавливаю отрезок проволоки длиной 20 см, сечением 0,7-0,8 мм, вырезаю картонный шаблон толщиной 1 мм, шириной 5 мм. Прикручиваю крышку на место, до упора закрываю заслонку подачи воздуха.

Шток пускового устройства погружаю до упора. Шаблоном измеряю расстояние от стенки камеры сгорания до края воздушной заслонки. Идеальный вариант 5-5,5 мм. Регулирую зазор открывания воздушной заслонки. Для данной операции отвёрткой снимаю защитную пластиковую пробку с регулировочного винта, его проворачиванием регулирую зазор. Проверяю открытие дроссельной заслонки. Полностью снимаю карбюратор. До упора по часовой стрелке проворачиваю трёхплечий рычаг. Проволокой проверяю зазор, который должен быть 0,7-0,8 мм. Несоответствие устраняю подгибанием тяги либо перестановкой её в соседнее отверстие. Регулирую привод заслонки воздуха. Карбюратор установлен в штатном положении, фильтр очистки воздуха снят. Взявшись одной рукой за рычаг заслонки воздуха, перемещая её от себя, устанавливаю ручку вертикально. Заслонка должна также стать вертикально.

При несоответствии: одной рукой держу втулку, чтобы не провернулась, гаечным ключом размером 7 мм откручиваю винт крепления тяги. Заслонка, толкаемая пружиной, становится вертикально. Закручиваю винт.

Ставлю фильтр на карбюратор, подсоединяю все бензопроводы, тяги, провода. Регулировка выполнена, можно запускать двигатель.

Проверка сетчатого фильтра

Для его проверки нужно с помощью рукоятки подкачки топлива заполнить поплавковую камеру топливом. После этого станет визуально доступно, как запорный клапан запирается. Далее нужно отодвинуть крышку фильтра и снять сам клапан. Он должен быть тщательнейшим образом вымыт в растворителе, а затем идеально высушен.

Если в период нагрузок двигатель начинает вести себя некорректно, неожиданно появляются потери мощности либо провалы, а также машина не вовремя реагирует на педаль газа — скорее всего0 здесь проблема в системе подачи топлива. Проблема также может быть в неисправности сетчатого фильтра.

Во время очистки поплавковой камеры протирать дно не следует ворсистой мягкой тряпкой, дабы никакие частицы ткани не оставались. Если что-то останется — могут засориться жиклёры будут дополнительные проблемы.

Продувку камеры лучше производить с резиновой шприцовкой, а окончательную просушку — сжатым воздухом.

С помощью резиновой груши нужно ещё проверить герметичность запорной иглы. Сила давления груши сопоставима по показателям с давлением в топливном насосе во время работы всех агрегатов. При установке карбюраторной крышки нужно проверить положение поплавков, чтобы они находились в верхнем положении. При закрытии крышки может ощущаться сопротивление — это нормальное явление, но после закрытия коробки нужно внимательно прослушать карбюратор при работающем двигателе на предмет утечки воздуха. При обнаружении утечки крайне рекомендуется произвести замену иглы и корпуса запорного клапана.

Пошаговая инструкция по регулировке карбюратора отечественного ВАЗ-2105

Настройка карбюратора ВАЗ-2105 требует от механика опыта, который был приобретён при разборке или перенастройке любой другой топливной системы. Не имея даже представления о конструкции карбюратора и его особенностях, самостоятельно не стоит выполнять все нижеописанные рекомендации.

Если владелец отечественного транспортного средства не знает, как настроить карбюратор на ВАЗ-2105, и надеется только на себя и чёткое соблюдение инструкции, он должен понимать, что безграмотное изменение любых параметров агрегата способно сильно усугубить существующую неисправность или вовсе грозит поломкой прибора. В противном случае человек, которому хорошо знакома настройка карбюратора, сможет легко и быстро исправить неполадки.

К слову сказать, регулировка карбюратора ВАЗ-2105 помогает максимизировать параметры, касающиеся работы транспортного средства, одновременно уменьшить потребление топлива и максимизировать производительность движка. Оптимизация технических качеств мотора, как показывает практика, не кроет в себе пагубного влияния для агрегата. И вместе с тем рекомендуется специалистами как обязательная процедура, гарантирующая довольно длительную и бесперебойную работу мотора.

Первое, что нужно сделать автомобилисту, который не знает, как отрегулировать карбюратор на ВАЗ-2105, — произвести калибровку количества оборотов коленвала. Что касается оптимального показателя, то здесь необходимо установить такое количество оборотов, которое достигало бы 800 ед./мин. Чтобы осуществить этот процесс, придётся найти специальный винт, посредством которого регулируется количество оборотов. Затем его нужно закрутить до максимума, после чего вновь ослабить на три оборота (в противоположный бок).

1 – винт количества, 2 – винт качества

Вторым шагом, который регламентирует настройка карбюратора, должно стать изменение СО2. Для того чтобы аппарат функционировал в нормальном режиме, необходимо регулировать количество углекислого газа. Это действие помогает осуществить винт качества. Его следует закрутить по полной, после чего выкрутить на 4 оборота. Благодаря этой манипуляции можно добиться повышения концентрации бензина.

Если автомобилист решил самостоятельно настраивать карбюратор ВАЗ-2105, он не должен забывать о необходимости прогреть силовой агрегат. Так как без неё невозможно будет выполнить все нижеописанные действия.

Регулировка карбюратора ВАЗ-2105 предусматривает корректировку оборотов. В этом вопросе также поможет винт количества. Именно он сможет установить количество вращений холостого хода. Если рассматривать карбюратор ВАЗ-2105, регулировка холостого хода должна быть настроена таким образом, чтобы можно было обеспечить стабильную работу движка, равную 750 оборотам

Автомобилист должен максимально осторожно повернуть винт качества. Ввиду такого движения постепенно начнут увеличиваться обороты, которые спустя некоторое время незначительно упадут, повлияв на неустойчивую работу силового агрегата

Как только автовладелец заметил нестабильное функционирование движка, необходимо вновь вкрутить винт. Производить подобные действия следует до тех пор, пока работа силового агрегата не станет стабильной.

Итак, чтобы окончательно закрыть вопрос, который помогает понять принцип регулировки карбюратора ВАЗ-2105, необходимо сделать настройку ХХ. Результирующим этапом станет калибровка оборотов холостого хода посредством винта количества до 900 единиц.

Если автовладелец понял, как отрегулировать карбюратор ВАЗ-2105, и самостоятельно справился с этой задачей, он должен в обязательном порядке произвести тестирование прибора. Для этого необходимо активизировать силовой агрегат, как можно резче нажать на педаль акселератора и убрать давление. Если регулировка некорректная, на некоторое время возрастёт частота вращения коленвала. При неожиданном выключении силового агрегата следует увеличить число оборотов посредством регулировочного винта. Затем нужно удостовериться в нормальной работе движка в момент включения печки и света, повысить до максимума нагрузку.

Что имеем после грамотной регулировки карбюраторного узла «шестерки»?

Проверка юстировок узла приготовления горючей смеси такой же важный этап обслуживания, как и контроль состояния АКБ автомобиля. Комплексный подход в настройке карбюратора гарантирует не только комфортный режим передвижения, но и массу полезных моментов:

  • Прибавление в мощности и уверенный набор скорости.
  • Отсутствие провалов в работе ДВС в низком и среднем секторе оборотов.
  • Улучшенные динамические характеристики – автомобиль резвее набирает обороты и разгоняется за короткое время.
  • Оптимальная приемистость мотора, которая выражается в отзывчивости педали газа.

Перечисленные качества позволяют эффективно использовать горючую смесь, что необходимо как в условиях городских пробок, так и на загородных трассах. Поэтому грамотная наладка карбюраторного узла поможет машине своевременно набрать скорость и совершить запланированный маневр.

Регулировка карбюратора ВАЗ может потребоваться в различных случаях: после его ремонта, после ремонта газораспределительного механизма, системы зажигания и даже смены загрязненного воздушного фильтра. Еще одной причиной является переход на зимние условия эксплуатации автомобиля или, наоборот, на летнюю эксплуатацию. Следует иметь в виду, что правильно и точно отрегулировать карбюратор ВАЗ можно только при помощи специального прибора – газоанализатора.

Такой прибор имеется в распоряжении работников СТО, выполняющих работы по ремонту и регулировке карбюраторов.

А как отрегулировать карбюратор ВАЗ своими руками без специальных приборов? Перед началом регулировки карбюратора ВАЗ-2106, равно как и для регулировки карбюратора ВАЗ-2104, необходимо выполнить несколько обязательных условий. Первое: газораспределительный механизм двигателя должен быть исправен и отрегулированы зазоры его клапанов. Второе: работы должны выполняться с исправной системой зажигания и установленными новыми или полностью рабочими свечами

Третье немаловажное условие – сам карбюратор Озон должен быть исправен, очищен и отрегулирована его поплавковая камера

Регулировка уровня топлива в поплавковой камере показана в видеоролике автолюбителя Константина Овчинникова из Украины.

Собственно регулировка карбюратора ВАЗ-2105 заключается в настройке устойчивых оборотов холостого хода в заданном диапазоне. Особенностью карбюраторов Озон является автономная система холостого хода, то есть подача топлива в двигатель на этом режиме осуществляется в обход дроссельных заслонок. Регулировка оборотов холостого хода выполняется при помощи винтов количества топливной смеси (1) и качества топливной смеси (2).

Она должна выполняться на двигателе, прогретом до рабочей температуры (порядка 80 град.). Это можно сделать и в процессе настройки карбюратора. На неработающем двигателе оба винта заворачиваются до упора, а затем винт количества смеси отворачивается на 3 оборота, а винт качества смеси на 4-5 оборотов. Запускается двигатель и винтом количества (закручивая или откручивая его) выставляются обороты двигателя в районе 800 об/мин. Лучше, если эту величину можно определить с помощью стробоскопа или тахометра на приборной панели. После этого, закручивая винт качества смеси (тем самым, обедняя топливо-воздушную смесь) определяем при каком положении обороты двигателя начинают падать и становятся неустойчивыми. От этого положения отворачиваем винт качества смеси на 0,5 – 1 оборот, несколько обогащая смесь для устойчивой работы мотора на холостых оборотах. Можно попробовать перегазовать двигатель, чтобы убедиться, что обороты холостого хода остаются устойчивыми и находятся в диапазоне 800 (+50-50) об/мин.

Приведенные выше операции можно повторить 2-3 раза, чтобы убедиться в правильном результате. Вообще говоря, задачей регулировки карбюратора является устойчивая работа двигателя на соответствующих холостых оборотах при максимально обедненной топливо-воздушной смеси и, соответственно, самом низком уровне СО.

Все описанное справедливо и для регулировки карбюратора ВАЗ-2121. На автомобиле ВАЗ-2107 установлен Озон с экономайзером принудительного холостого хода, но регулировка карбюратора ВАЗ-2107 производится так же. А вот регулировка карбюратора ВАЗ-21213 несколько отличается, т.к. на этой модели установлен карбюратор Солекс.

Настройка ПУ (пускового устройства)

Чтобы приступить к этапу настройки ПУ (пускового устройства) предварительно подготовьте кусок проволоки сечением 0,75 ±0,05 мм и картонный (пластиковый) шаблон шириной в 5,0-5,5 мм. После этого демонтируем воздушный фильтр и чистим снаружи карбюратор.

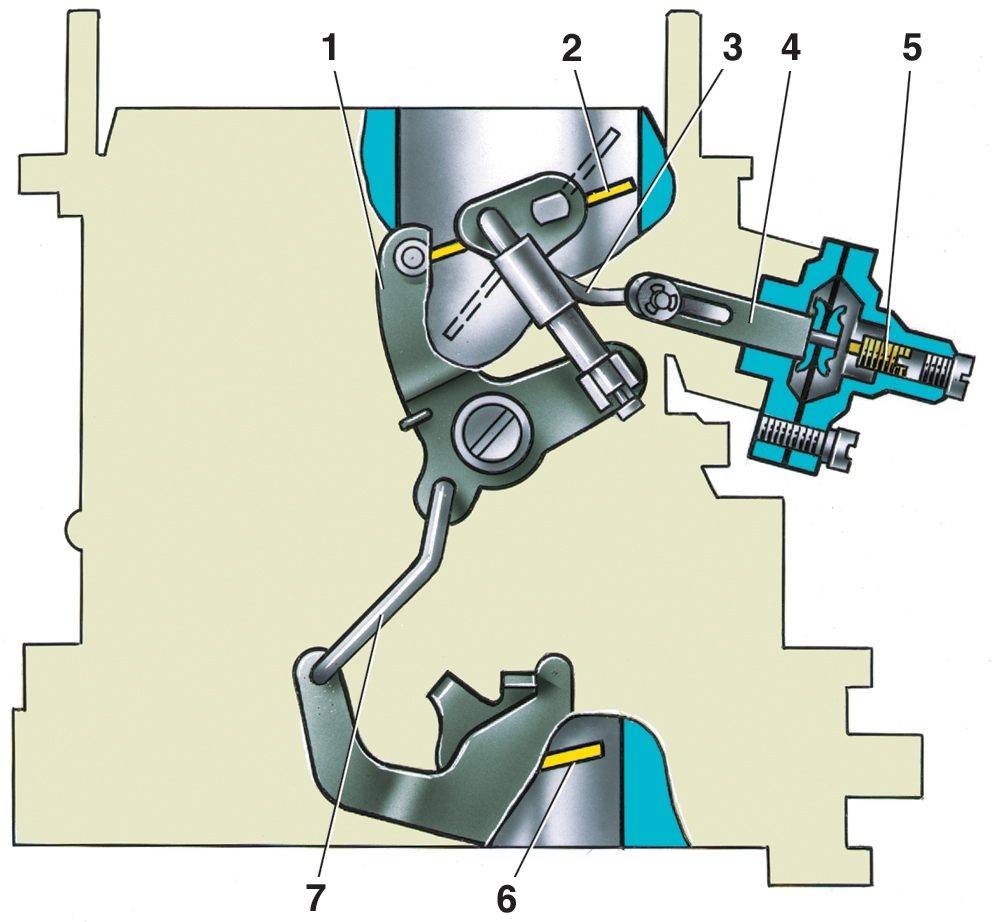

1 — трехплечий рычаг управления воздушной заслонки; 2 — воздушная заслонка; 3 — тяга пускового устройства; 4 — шток; 5 — регулировочный винт; 6 — дроссельная заслонка первой камеры; 7 — тяга привода дроссельной заслонки

Закрываем полностью ВЗ при этом торец тяги, которая соединяет рычаг ВЗ со штоком ПУ, должен находиться на конце паза этого штока. Затем полностью задвигаем шток ПУ и с помощью шаблона или штангенциркуля (линейки) контролируем величину зазора между стенкой камеры и краем ВЗ. Он должен быть 5,0 + 0,5 мм.

Теперь настраиваем зазор открытия ВЗ. Регулировка производится с помощью специального винта, который закрыт пробкой. Поэтому сначала шлицевой отвёрткой выкручиваем пробку, а потом корректируем открытие ВЗ.

Контроль открытия ДЗ

Для выполнения этой операции необходимо предварительно снять карбюратор. Затем прокручиваем против часовой стрелки 3-плечий рычаг и с помощью проволоки проверяем зазор, величина которого должна быть в пределах 7,5 ±0,5 мм. Если необходимо, аккуратно подгибаем тягу или передвигаем её наконечник на другое отверстие.

Настройка ХХ

Для правильной настройки ХХ потребуется газоанализатор и мультиметр. Предварительно прогреваем мотор. Обороты на режиме ХХ должны быть в пределах 860 ±40 об/мин. Сначала настраиваем угол опережения.

  • Мультиметр переключаем на режим измерения частоты оборотов и подключаем один щуп к первичной обмотке КЗ (катушки зажигания), а второй соединяем с массой.
  • Датчик газоанализатора вставляем в трубу выхлопа и включаем прибор.
  • Запускаем двигатель и контролируем обороты. При необходимости винтом количества корректируем их величину до 860 ±40 об/мин.
  • Винтом качества добиваемся содержания углекислого газа в пределах 0,85 ±0,35%. Если у вас нет газоанализатора, контролируем этот параметр по устойчивой работе двигателя.

При правильно выполненной настройке, если резко нажать и отпустить педаль газа, мотор должен плавно увеличить, а затем снизить обороты.

Настройка привода ВЗ

После демонтажа воздушного фильтра берём руками рукоятку заслонки и двигаем её от себя, чтобы ВЗ стала вертикально. Если установить вертикально не получилось, приступаем к регулировке.

С помощью ключа на 7 удерживаем втулку и одновременно выкручиваем винт крепления тяги заслонки. Под действием пружины ВЗ должна стать в вертикальное положение. Затем затягиваем винт.
