Карбюратор ВАЗ 21083 – устройство и ремонт

Принцип работы карбюратора

Карбюратор предназначен для снабжения силового агрегата воздушно-топливной смесью при различных режимах работы. Устройства семейства солекс состоят из крышки и корпуса, в котором расположены следующие части:

1. Поплавковая камера с механизмом балансировки уровня для обеспечения постоянства давления бензина, проходящего через жиклеры в дозирующие системы.
2. Насос-ускоритель. Осуществляет впрыск топлива при резком открытии дроссельной заслонки, и связан с ней механическим приводом.
3. Экономайзер. Обогащает смесь при полной нагрузке. На солексе работает с пневматическим приводом.
4. Эконостат. Работает только на высоких оборотах, когда дроссельная заслонка полностью открыта, а двигателю требуется обогащенная смесь для максимальной мощности.
5. Пара камер с диффузорами, в которых образуется воздушно-топливная смесь.

Внутри крышки находятся:

1. Пара штуцеров для подачи бензина и возврата его излишков.
2. Шпильки для крепления воздушного фильтра.
3. Игольчатый клапан поплавковой камеры.
4. Электромагнитный клапан эконостата.
5. Воздушная заслонка.

При запуске двигателя воздушную заслонку перекрывают, обеспечивая поступление в цилиндры обогащенной смеси. После прогрева мотора подсос убирают, и карбюратор начинает работать в основном режиме. Подача топлива в поплавковую камеру и его уровень регулируется игольчатым клапаном, откуда бензин по каналам в корпусе идет к главному жиклеру и в первую камеру. Регулировка подачи смеси в цилиндры осуществляется дроссельной заслонкой, а при резком нажатии на акселератор принудительно задействуется вторая камера.

Установка карбюратора Солекс на двигатель 2108, 2109, 21099

Устанавливаем карбюратор Солекс на двигатель автомобилей ВАЗ 2108, 2109, 21099  после его снятия для ремонта или при установке нового карбюратора.

Необходимые инструменты

— Ключ на «13», для затяжки гаек крепления карбюратора. Удобнее всего применять торцевой ключ или головку с воротком.

— Два ключа на «8» для винтов фиксации тяги привода воздушной заслонки карбюратора и его оболочки

— Крестовая отвертка, для заворачивания винтов крышки карбюратора и затягивания креплений хомутов шлангов и трубок.

Предварительные работы

— Очищаем от загрязнений впускной коллектор и площадку на нем под установку карбюратора.

— Проверяем шпильки крепления карбюратора на впускном коллекторе двигателя (состояние резьбы, надежность фиксации).

— Снимаем верхнюю часть (крышку) карбюратора.

Можно этого и не делать, но при снятой крышке лучше доступ к гайкам крепления карбюратора.

Порядок установки карбюратора Солекс на двигатель автомобилей ВАЗ 2108, 2109, 21099

— Устанавливаем три прокладки под карбюратор

В таком порядке: уплотнительная прокладка, теплоизоляционная проставка, уплотнительная прокладка.

— Устанавливаем корпус карбюратора на впускной коллектор

Одеваем его отверстиями в флянце на шпильки и опускаем до упора вниз. Поплавковая камера карбюратора при этом должна быть обращена к носовой части автомобиля. Наворачиваем на шпильки гайки крепления карбюратора и затягиваем их крест-накрест, в несколько проходов ключом на «13». Момент затяжки 3-4 Н.м.

— Прикрепляем блок подогрева карбюратора

Закрепляем его на карбюраторе винтом. В случае если с блока подогрева снимались шланги, устанавливаем их на патрубки блока и крепим хомутами.

— Устанавливаем верхнюю часть (крышку) карбюратора Солекс

При установке аккуратно опускаем поплавки в поплавковую камеру, стараясь не погнуть их рычаги и не изменить их положения. Крышку крепим пятью винтами при помощи крестовой отвертки. Затягиваем крест-накрест.

— Присоединяем топливные шланги

Их всего два: толстый шланг – топливоподающая магистраль, надевается на толстый топливный штуцер карбюратора. Тонкий – «обратка» (обратная магистраль), одевается на тонкий топливный штуцер карбюратора. Крепление хомутами, которые нужно надеть в незатянутом состоянии на шланги до их установки на штуцеры. Затягиваем хомуты крестовой отверткой, можно так же использовать накидной ключ на «7» или «8».

— Присоединяем шланг малой ветви вентиляции картера двигателя

Шланг идет от штуцера на клапанной крышке к отдельному штуцеру на корпусе карбюратора. Крепить его хомутами не обязательно.

— Присоединяем трубку от вакуумного регулятора опережения зажигания

Трубка идет от штуцера корпуса вакуумного регулятора опережения зажигания на трамблере и до штуцера на корпусе карбюратора. Крепить хомутами трубку не нужно.

— Присоединяем тросовый привод дроссельных заслонок

Продеваем наконечник троса привода в отверстие в секторе привода дроссельных заслонок и пускаем трос по выемке на секторе. Надеваем возвратную пружину одним краем на сектор, другим на кронштейн. Возможно, придется отрегулировать натяжение троса. См. «Регулировка привода дроссельной заслонки первой камеры карбюратора Солекс».

— Присоединяем тягу привода воздушной заслонки карбюратора Солекс

Утапливаем рукоятку привода до упора в салоне автомобиля, устанавливаем воздушную заслонку карбюратора строго вертикально (заслонка открыта). Присоединяем наконечник тяги привода к рычагу управления воздушной заслонкой, вдев его в бобышку на рычаге и затянув фиксирующим винтом (применяем два ключа на «8»). Оболочку тяги зажимаем в фиксаторе на кронштейне карбюратора. При этом край оболочки должен находиться в 10 мм от кромки рычага управления воздушной заслонкой. Проверяем работу привода воздушной заслонки и при необходимости регулируем его.

— Присоединяем наконечник провода к выводу электромагнитного клапана карбюратора

— Присоединяем наконечник провода к выводу винта-датчика холостого хода

Все, карбюратор Солекс установлен на двигатель и готов к работе. Остается запустить двигатель и отрегулировать его работу на холостых оборотах винтами «качества» и «количества» карбюратора.

После проверки и настройки карбюратора устанавливаем корпус воздушного фильтра двигателя.

Примечания и дополнения

— Установка карбюраторов Солекс на двигатели автомобилей ВАЗ 2104, 2105, 2107, 2121 имеет некоторые особенности, которые будут рассмотрены отдельно.

Еще статьи по карбюраторам Солекс 2108, 21081, 21083

— Схема карбюратора Солекс 2108, 21081, 21083

— Разборка карбюратора Солекс 2108, 21081, 21083

— Двигатели 21083 и 2111 автомобилей ВАЗ 2108, 2109, 21099

Подбор жиклеров

Некоторые параметры серийных карбюраторов далеки от эталонных, поскольку размеры некоторых деталей имеют производственные отклонения. Интересное и очень полезное видео, из которого вы узнаете, как можно доработать карбюратор Солекс 21083.

https://youtube.com/watch?v=8DapaNbs2lc

Так, разброс параметров некоторых серийных деталей карбюратора может достигать до 5%. Поэтому в процессе настройки карбюратора убедитесь в исправности жиклеров. Подбор жиклеров осуществляется с учетом рабочего объема автомобиля.

Если у двигателя большой объем двигателя, то необходимо устанавливать маленькие жиклеры, так как увеличение объема требует больше воздуха, проходящего через диффузор, что отражается на расходе бензина. Их настройку следует начинать с топливного жиклера, после, при необходимости, переходить к воздушному.

В наличии нужно иметь несколько жиклеров с большей и меньшей производительностью, чем установленный.

Наши действия:

• С помощью проволоки зафиксируйте дроссельную заслонку второй камеры, чтобы исключить ее влияние.
• Далее подбираем жиклеры, например, жиклер маркировки «107,5», который у нас базовый, меняем на «105», а потом «97,5». Пропускная способность жиклеров уменьшаем до тех пор, пока не появиться провалы при отрытой дроссельной заслонке или подергивании при движении. При появлении этих признаков, следует выкрутить этот жиклер, и поменять его на предыдущий, у которого производительность была немного больше.
• При появлении провалов при трогании машины следует немного обогатить смесь с помощью регулировки системы холостого хода.

Если Вы стремитесь повысить экономичность Вашего автомобиля, то не рекомендуется уменьшать проходное сечение главного топливного жиклера второй камеры, так как процесс разгона будет значительно длиннее, и вся экономия свидеться к нулю.

Конструкция и особенности

В изделии имеется пара камер, оснащенных дроссельными заслонками с дозировочными устройствами. Еще есть переходные системы и возможность регулирования холостого хода. В конструкции «Солекса» — важные узлы, благодаря которым карбюратор считается надежным и экономичным:

• экономайзер: обеспечивает стабильную работу ДВС на переходных режимах;
• ускорительный насос: обогащает смесь при открытии дроссельной заслонки;
• полуавтоматическое пусковое устройство: гарантирует воспламенение топливно-воздушной смеси при низкой температуре;
• переходная система: нужна для плавного перевода режима работы мотора со среднего уровня нагрузок на максимальный;
• фильтр.

Преимущества и недостатки

У Солекс есть определенные неизбежные недостатки, но есть и положительные качества, за которые их любят владельцы отечественных автомобилей:

1. Качественная сборка. Сюда можно отнести всё, что касается материалов и точности изготовления всех деталей. Нет необходимости «дорабатывать напильником» то, что и так добротно сделано;
2. Лучший показатель смешивания топлива. Поскольку конструкция диффузоров продумана намного лучше, чем в карбюраторах ОЗОН, при грамотной настройке можно добиться лучшей отдачи мощности при меньших затратах топлива;
3. Возможность дорабатывать и настраивать карбюратор, добиваясь оптимальных параметров работы;
4. Ремонтопригодность и низкая стоимость запчастей. По сравнению с современными инжекторными двигателями, ремонт карбюратора солекс делается на порядок легче и дешевле;

Сегодня можно слышать, что карбюраторные автомобили – давно уже прошлый век. Отчасти так и есть, ведь новые стандарты, в том числе экологические, да и достижения прогресса давно диктуют и новое восприятие удобства и комфорта. Инжекторы работают экономичней, более точно подстраиваются под внешние условия, отвечают новым требованиям. Но невозможно просто так перечеркнуть огромное количество вполне нормальных автомобилей, работающих хоть и с морально устаревшей, но весьма эффективной топливной системой.

Как долго карбюратор солекс (solex) останется актуальным? Учитывая его надежность и удобство, автомобили с этой системой подачи топлива еще долго будут использоваться. Пока что интресс к обслуживанию и ремонту солекс не угасает, поскольку машин с ним достаточно много.

Регулировка карбюратора «ВАЗ 2108»

Выполнив работы, описанные выше, приступаем непосредственно к производству регулировочных мероприятий, заключающихся в следующем:

1.1 Регулировка приводов

Первоочередным мероприятием данной настройки является проверка натяжения троса. Чрезмерное натяжение, равно как и его провисание, препятствует полному закрытию заслонки. Процесс регулировки натяжения заключается в следующем:

• При помощи гаечного ключа (№13) зажимаем гайку наконечника, расположенную на оболочке троса (поз.1). Одновременно ослабляем на несколько оборотов контргайку (поз.2).
• Устанавливаем необходимое расстояние между карбюратором и гайкой наконечника, соблюдая при этом следующее условие: при не нажатой педали акселератора заслонка должна находиться в положении «закрыто», а при нажатой – «открыто».
• При соблюдении данного условия фиксируем контргайку.
• Регулировка завершена.

1.1.2 Воздушная заслонка

Перед проведением регулировочных мероприятий проверяем величину свободного хода тяги. Для этого демонтируем крышку воздушного фильтра и проверяем положение воздушной заслонки, которая при утопленной рукояти привода должна находиться в положении «открыто». Если фактическое положение заслонки не соответствует требованию, выполняем следующие мероприятия:

• Ослабляем болт крепления тяги к рычагу.
• Открываем заслонку посредством проворачивания рычага, после чего «утапливаем» рукоять привода.
• При помощи пассатижей вытягиваем трос из оболочки и зажимаем болт крепления.

• Вытягиванием рукояти привода проверяем степень закрытия заслонки.
• Если заслонка закрывается не полностью, повторно отворачиваем болт крепления и слегка сдвигаем «рубашку» троса.
• Подобным образом выполняем регулировку до момента достижения необходимого результата – полного закрытия заслонки.

Внимание! Оболочка троса привода в любом положении не должна соприкасаться с рычагом

1.1.3 Настройка пускового устройства

Начальный этап данного мероприятия предусматривает снятие карбюратора с автомобиля, однако существует и способ, позволяющий отрегулировать пусковое устройство без демонтажа всего агрегата. Для этого необходимо наличие тахометра. Выглядит данный процесс следующим образом:

• Снимаем корпус воздушного фильтра.
• Рукоять привода воздушной заслонки полностью вытягиваем.
• Запускаем двигатель.
• Посредством отвертки приоткрываем заслонку примерно на треть.
• Гаечным ключом (№7) вращаем винт регулировки «количества» топлива до момента достижения частоты вращения двигателя в диапазоне 3200-3400 об/мин. Затем отпускаем заслонку.
• Ослабляем контргайку, одновременно уменьшая количество оборотов до 2800-3000 в минуту.
• Достигнув указанного выше значения, фиксируем гайку и устанавливаем воздушный фильтр на штатное место.
• Настройка завершена.

1.1.4 Регулировка режима «холостого хода»

Корректность настройки режима «холостого хода» обеспечивается хорошим предварительным прогревом силового агрегата и функционированием (в ходе регулировки) автомобильных потребителей электрического тока (обогрев заднего стекла, вентилятор, автомагнитола, фары и т.д.). После этого выполняем следующие манипуляции:

• Винтом регулировки «качества» топливной смеси доводим число оборотов коленчатого вала до максимума.
• Винтом регулировки «количества» уменьшаем число оборотов до уровня, превышающего оптимальный для режима «холостого хода» на 50-100.
• После этого винтом «качества» смеси снижаем количество оборотов коленчатого вала в минуту до установленной нормы.

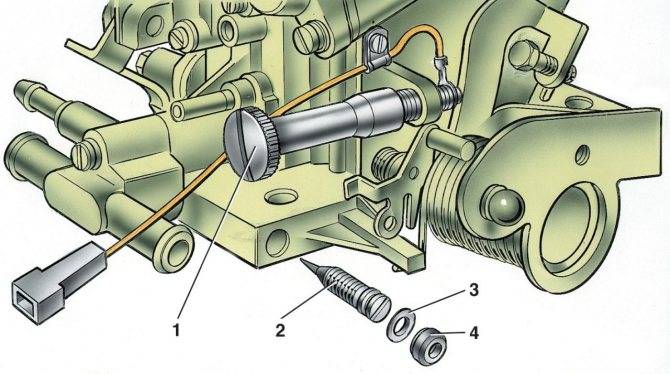

Винты регулировки системы холостого хода карбюратора 21053-1107010: 1 — регулировочный винт количества смеси; 2 — регулировочный винт качества (состава) смеси; 3 — уплотнительное кольцо; 4 — заглушка регулировочного винта

В заключение предлагаем несколько теоретических выкладок, способных помочь, как в процессе настройки карбюратора «ВАЗ 2108», так и в ходе его эксплуатации. Функциональное предназначение карбюратора «восьмерки» заключается не только в точной дозировке топлива и воздуха, но и в приготовлении качественной рабочей смеси. Основными приборами контроля и дозировки выступают жиклеры, эффективность работы которых, в свою очередь, определяется от геометрических характеристик: длины пропускного отверстия, его диаметра, качества рабочей поверхности и разности давлений между выходом и входом. Автолюбителю необходимо учитывать тот фактор, что площадь сечения жиклера нелинейно связана с его пропускной способностью. Например, увеличение площади сечения на 1/10 вызывает рост пропускной способности на 25%. Этот нюанс способен заинтересовать любителей увеличения мощности и сокращения расхода топлива.

Устройство карбюратора солекс 21083 для автомобилей ВАЗ

За время производства этой марки сменилось несколько модификаций. Базовой моделью сейчас является Солекс 21083, поэтому рассматривать устройство карбюратора этого типа имеет смысл рассматривать именно на её примере.

• основной корпус, соединяющий в себе диффузоры, ГДС, систему для обеспечения хода в холостом режиме, насос и экономайзер;
• крышка, в которой имеются заслонка для воздуха, поплавки, ЭМ-клапан и пусковая часть для запуска холодного ДВС.

А теперь разберём устройство карбюратора Солекс подробнее.

Пусковое устройство и заслонка для воздуха

Задача пусковой системы двоякая:

1. Она должна готовить богатую топливную смесь в момент запуска «холодного» двигателя.
2. Но сразу после этого она должна обеднить смесь, чтобы свечи не намокали от паров топлива (явление, известное всем автомобилистам как «заливание свечей»).

Устройство, которое содержит Солекс карбюратор 21083, действует следующим образом:

• Водитель, заводя остывший двигатель после долгой стоянки, вытягивает на себя рукоятку «подсоса» — ручного управления пусковым устройством.
• Пусковое устройство под действием тяги взводится, проворачиваясь против часовой стрелки.
• Паз особой формы освобождает штифт управляющего рычага, и воздушная заслонка полностью закрывается, отсекая первую камеру.
• Открывается на необходимый угол (пусковой зазор) дроссельная заслонка Солекс.
• Начинается работа пусковой системы. Под напором воздуха после запуска двигателя заслонка начинает смещаться, обедняя топливную смесь и спасая свечи от заливания.

Схема поплавкового механизма и уровень топлива

Другой важной частью, которую содержит карбюратор, является поплавковый механизм. Его задача – поддерживать необходимый уровень топлива в карбюраторе Солекс 21083. Уровень поддерживается автоматически с помощью клапана, который перекрывается запорной иглой

Когда уровень падает, поплавки опускаются, игла освобождается – и отверстие в клапане открывается, пропуская новую порцию топлива

Уровень поддерживается автоматически с помощью клапана, который перекрывается запорной иглой. Когда уровень падает, поплавки опускаются, игла освобождается – и отверстие в клапане открывается, пропуская новую порцию топлива.

Жиклеры, диффузоры и другие сменные детали

С точки зрения пользователя важной частью любого карбюратора являются детали, которые полагается регулярно менять. В карбюраторах марки Солекс к ним относятся:

• Жиклеры – «пробки» с калиброванными отверстиями, пропускающие строго дозированные порции топлива в единицу времени. От их пропускной способности зависит, будет ли карбюратор обеспечивать двигатель должным количеством топливной смеси. При этом жиклёры топлива должны иметь небольшое сечение, а воздушные – напротив, значительно большее. Заводской комплект жиклеров рассчитан на экономный расход топлива, и потому их сечение мало. В том случае, если требуется повысить мощность двигателя, пусть даже и ценой перерасхода бензина, можно приобрести другой комплект, увеличив пропускную способность узлов. Кроме того, замена и новый подбор жиклеров требуется, если карбюратор Солекс используется не на «родном» двигателе ВАС, а на автомобилях марок ГАЗ, УАЗ и т. д.
• Диффузоры – это сужения в патрубках каналов у карбюратора. Если большие диффузоры у Солекса обычно являются непосредственной частью корпуса смесительных камер, то малые – это сменные детали ГДС карбюратора. Особенностью работы диффузоров является следующее: чем больше их сечение, тем выше мощность двигателя – но при этом менее эффективно распыляется топливная смесь. Поэтом подбор диффузора должен исходить из этих взаимоисключающих правил, и настройка карбюратора Солекс 21083 предусматривает подбор сечения исходя из ожидаемого режима работы. В частности, правильно подобрав сечение, можно повысить мощность двигателя на высоких оборотах и высоких скоростях автомобиля. Поэтому смена малых диффузоров – один из важных элементов тюнинга автомобиля.
• Распылители УН. Это не только сменная деталь, но ещё и один из элементов, подлежащих замене при тюнинге. В частности, любители быстрой езды заменяют штатные распылители теми, которые входят в ремкомплект от карбюратора 21073-1107010. С минимальными доработками удаётся добиться того, что ценой повышенного расхода топлива заметно растёт и ускорение.
• Нажимной кулачок УН. В карбюраторах Солекс используются два основных типа этой детали с маркировками «4» и «7». Для повышения динамики и ускорения автомобиля, приемистости на высоких оборотах обычно меняют «седьмой» на «четвёртый». Там же, где «4» стоит штатно, ничего трогать не надо.

Устройство карбюратора Солекс 21083

Характерной особенностью карбюратора 21083, связанной с его назначением для поперечного расположения двигателя, стала двухсекционная камера с двумя поплавками, позволяющая стабилизировать состав смеси при разгонах, торможениях и резких поворотах с переменными ускорениями.

Поплавковая камера

Оба поплавка связаны между собой общим кронштейном, надавливающим при всплытии на шариковый подпружиненный клапан подачи бензина от топливного насоса. Таким образом уровень топлива, являющийся базовой величиной для многих настроек, поддерживается постоянным. Небольшие колебания не сильно влияют на работу и учтены при калибровках.

Надпоплавковое пространство сбалансировано, то есть в нём поддерживается давление уже после воздушного фильтра, чтобы его переходное сопротивление не влияло на настройки.

Система холостого хода

Холостой ход обеспечивается менее сложным способом, чем в Озоне, здесь нет полностью автономной системы. Бензин поступает из эмульсионного канала главной дозирующей системы первой камеры, после чего смешивается с воздухом от воздушного жиклёра холостого хода, и образовавшаяся смесь подсасывается через отверстие под дросселем первой камеры.

В системе также присутствует электрический клапан принудительного холостого ходя, перекрывающий топливо во время торможения двигателем и переходное отверстие переменного сечения в стенке рядом с краем дроссельной заслонки.

Главная дозирующая система

Состоит из двух главных топливных жиклёров, двух воздушных и эмульсионных трубок, по одному комплекту на каждую камеру. Смесь образуется в малых диффузорах, установленных внутри воздушного потока через большие диффузоры первой и второй камер.

Потоки подключаются последовательно по мере роста нагрузки, путём поочерёдного открытия обеих дроссельных заслонок.

Качественный состав смеси определяется соотношением сечений жиклёров и уровнем топлива в поплавковой камере. Количество соответствует скорости потока и разрежению в диффузорах.

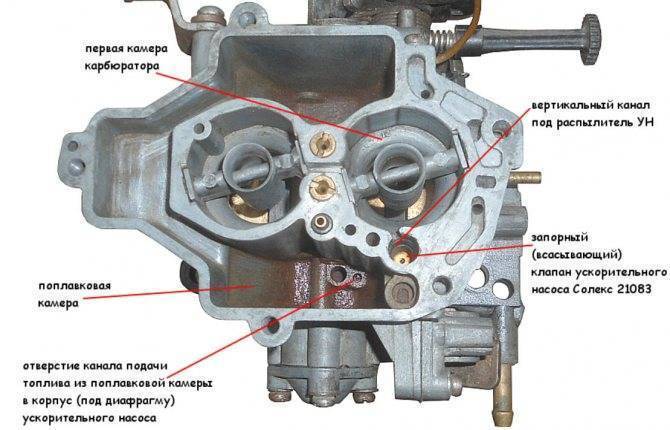

Ускорительный насос

Для обогащения смеси в момент резкого открытия дросселей из-за инерционных эффектов приходится применять дополнительный ускоряющий насос. Это диафрагма, приводимая через шток от кулачка на приводе дросселей, впрыскивающая бензин через распылители в обе камеры.

Когда вторая камера ещё закрыта, чтобы избежать накопления там бензина от ускорителя дроссель установлен с небольшим зазором относительно стенок, через который и уходит добавочный бензин.

Экономайзер

При достаточно большой нагрузке дроссель первой камеры открывается полностью, разрежение под ним падает, и это изменение давление используется для дополнительного обогащения смеси.

Делает это подпружиненная диафрагма экономайзера мощностных режимов, открывая дополнительный канал поступления топлива к распылителю первой камеры. При малых нагрузках разрежение отводит диафрагму от шарикового клапана и не даёт обогащать смесь.

Эконостат

Самая простая система карбюратора, работающая при больших нагрузках, полном открытии обеих заслонок и максимальных частотах вращения коленчатого вала.

Состоит из распылителя и единственного топливного жиклёра, забирающего бензин из поплавковой камеры. Начинает подсасывать дополнительное топливо при большом потоке воздуха, создающем необходимое разрежение в зоне распылителя.

Ручной регулятор заслонки (подсос)

Смесь при пуске холодного двигателя надо обогащать, поэтому в карбюраторе установлена воздушная заслонка с ручным приводом через тросик из кабины. При вытягивании подсоса воздух в первую камеру перекрывается, а дроссель немного приоткрыт, что обеспечивает требуемый состав.

После первых вспышек разрежение растёт, через диафрагму приоткрывая воздушную заслонку для исключения чрезмерного обогащения и заливания свечей.

Все механизмы могут регулироваться, обеспечивая оптимальный пуск. На некоторых модификациях ручной привод исключён с установкой автоматической пусковой системы, активируемой полным нажатие педали акселератора.

Модели карбюраторов на ВАЗ 2108/2109

Карбюраторные механизмы серии «Солекс» выпускаются на Димитровградском автоагрегатном заводе. Конструкции предназначаются на комплектации переднеприводных автомобилей ВАЗ, в которых двигательный агрегат располагается поперечно кузову.

Стандартной моделью для оснащения ВАЗ 2108/2109 считается карбюратор ДААЗ 2108–1107–10. Он работает в паре с мотором, который имеет объём 1.3 литра. На моторы 1.5 литра устанавливаются карбюраторы 21083–1107010.

Карбюратор ДААЗ используется для оснащения всех автомобилей восьмой и девятой модели

Современное оснащение ВАЗ 2108/2109 обеспечивается карбюраторами более продвинутых моделей, так как в них предусмотрено пусковое устройство в автоматическом режиме:

• модификация 21083–1107010–31 имеет одну ступень автоматического управления и пуск в заданном режиме;

• модификация 21083–1107010–35 оснащена уже двумя ступенями управления заслонкой воздуха, что обеспечивает более стабильную работу силового агрегата;

• модификация 21083–1107010–62 аналогична предыдущей версии карбюраторного механизма, но имеет дополнение в виде электросистемы смешения топливовоздушной смеси.
