Кольца компрессионные – как представить их принцип работы? + видео

Подготовка

Чтобы у вас потом не было зеленых соплей по-поводу того, что тюнинговая поршневая не лезет в картер и вас тут якобы обманули — снимите старую поршневую с двигателя и замерьте штангенциркулем отверстие под гильзу. Если отверстие меньше чем гильза тюнинговой поршневой, «мясо» картера позволяет, руки растут оттуда откуда нужно — круглый напильник вам в помощь (только перед расточкой — разберите двигатель, соберите пустой картер на болты, расточите отвертстие, убедитесь, что поршневая входит в картер без проблем — вымойте детали от стружки и соберите двигатель по-новой. Или на крайний случай обмажьте картер и напильник солидолом, чтобы хоть как-то обезопасить себя от попадания опилок в внутрь двигателя.)

Отверстие под гильзу двигателя 162QMK (такие двигатели стоят на китайских коростах больше известных в народе как «Лейка») в стоке составляет 65 мм. Без расточки в этот картер спокойно входит поршневая 57мм (150СС), 61мм (1700СС) и 62мм (180СС). 62мм поршневой в продаже днем с огнем не найдешь, поэтому на этот движок решено было поставить обычную поршневую на 61мм.

Знакомимся с маслосъемными кольцами

Итак, поршневые кольца, к которым относятся и маслосъемные, играют огромную роль в устройстве транспортного средства. Состоит этот комплект из трех элементов: верхнее компрессионное, компрессионно-маслосъемное и нижнее маслосъемное кольцо. От их работоспособности зависит множество параметров: это и разгонная мощность, и токсичность выхлопных газов, и пусковые свойства движка, и расход топлива с маслом

Так что следить за их состоянием очень важно

Итак, главная функция таких колец – отвод теплоты от поршня. В противном случае на нем появятся различные дефекты – прогары, задиры – что приведет к некорректной работе. Деталь будет заклинивать в цилиндре. Еще благодаря им обеспечивается герметичность камеры сгорания, а следовательно, минимизируется перемещение газов из цилиндра в картер и в обратном направлении. Кроме того, регулируется смазывание сопрягаемых элементов. Ведь и масляное голодание, и его избыток приводят к негативным последствиям. А поступление жидкости в камеру сгорания должно быть очень ограниченным либо же исключено полностью.

Прежде чем говорить о неисправностях, замене и раскоксовке маслосъемных колец, уделим немного внимания их конструкционным особенностям. Неразъемные детали на сегодняшний день утратили свою популярность и даже сняты с производства. Из-за повышенной жесткости они не могут достаточно прилегать к поверхности и тщательно удалять масло.

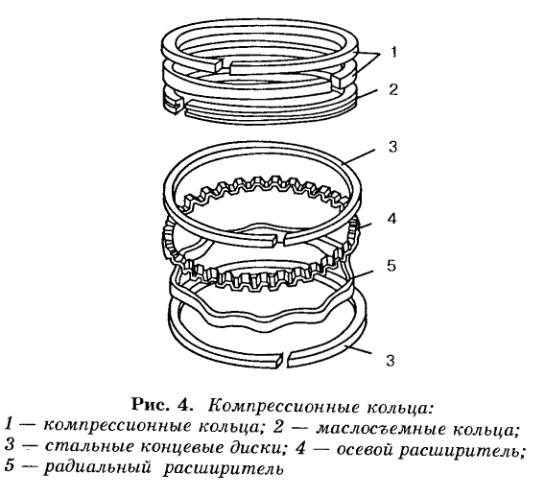

Существуют детали, состоящие из двух и трех частей. В комплект первых входит само кольцо и спиральная пружина. К их достоинствам относится повышенная гибкость, благодаря которой обеспечивается плотное прилегание к стенкам цилиндра. Пружина настолько прижимается к внутренней стороне кольца, что конструкция получается цельной. Трехэлементные кольца состоят из распорной пружины и двух стальных пластинок. В основном они нашли свое применение в бензиновых моторах. К плюсам следует отнести максимально плотное прилегание по всему периметру.

Задачи, которые выполняют кольца

Для того чтобы энергия от сгорания топлива использовалась максимально эффективно, нужно придать системе герметичность. Так как характеристики поршня и гильзы могут меняться, между данными деталями уменьшается зазор. Это может привести к клину мотора. Производители зазор увеличили, а между этими деталями установили дополнительный уплотнитель – поршневое кольцо.

Уплотнитель, или кольцо, позволяет обеспечить эффективную герметичность камер, где сгорает горючая смесь. Далее, благодаря этим изделиям, от цилиндров и поршней отводится излишнее тепло. Уплотнители оптимизируют смазку поршневой группы.

Компрессионные кольца: конструкции и проблемы

Шагая вглубь эволюции колечек можно насчитать не один десяток различных конфигураций, имеющих свои положительные и отрицательные стороны. Впрочем, в отличие от маслосъемных собратьев, оптимальная геометрия, решающая максимум поставленных задач, найдена и успешно освоена в серийном производстве:

Цилиндрическая форма

Простой контур эффективно противостоит перегреву поршня и прорыву отработанных газов в картер, но неважно справляется с отложениями при склонности двигателя к масложору и образованию сажи. Кольцо подобной формы устанавливается в основном на бензиновые моторы и может иметь фаски и канавки с внутренней стороны, решающие проблему их скручивания

Коническое сечение. Форма заочно получила статус универсальной ввиду того, что выполняет две функции: регулировка толщины масляной пленки + барьер для отработанных газов. Изначально, на новом необкатанном двигателе нижняя кромка острая и оказывает сильное давление на цилиндр. По окончанию обкатки кромка закругляется, обеспечивая идеальное уплотнение и минимальное трение. Кроме того, за счет смещенной верхней части при движении поршня вверх кольцо немного отходит от стенок цилиндра, скользя по маслу (масляный клин). При движении же вниз заостренная кромка глубже проникает в масляную пленку, удаляя остатки после прохода масляного кольца. Контур отлично зарекомендовал себя при проектировании компрессионных колечек второго ряда для любых двигателей.

Трапециевидная форма. Проблема с нагарообразованием и скоплением отложений в канавках под цилиндрические кольца особенно обострена у дизельных моторов с их склонностью к образованию сажи в ходе горения топлива. Трапециевидная форма канавки и колечка, установленного в нее с зазором, способствует измельчению нагара при движении поршня вверх-вниз. При этом все преимущества цилиндрического контура сохраняются. Кольца-трапеции встречаются практически на всех современных дизельных двигателях.

При эксплуатации компрессионных колец со временем возникает одна проблема глобального характера – износ. В первую очередь на это указывает пониженная компрессия, которая восстанавливается до заводских значений при введении в цилиндр 2-4 кубиков масла. Еще один признак износа поршневых колец – специфический сизый дым из выхлопной трубы. Всяческая раскоксовочная химия здесь, как правило, бессильна. Единственный верный путь – капитальный ремонт.

Какие кольца лучше

Производители предлагают потребителю большое количество вариантов, на рынке автозапчастей можно найти самые разные детали, исполненные при помощи различных материалов. Автомобилисту, не сталкивающемуся с выбором элементов сложно определить, какие поршневые кольца лучше поставить.

Материалы, применяемые в конструкции, покрытие, допуски, а также геометрия колец отличны у разных вариаций, это нужно учитывать при подборе. Максимальная нагрузка при функционировании мотора приходится на верхнее кольцо, потому они обычно изготовлены из высокопрочного чугуна и покрываются хромом либо молибденом с целью повышения износостойки и снижения трения при контактах с поверхностью цилиндра.

Немаловажную роль играет и производитель деталей, какой из них является самым лучшим — вопрос спорный. Сегодня в их разнообразии может потеряться даже бывалый автомобилист

Чтобы хоть немного сориентироваться при покупке стоит обратить внимание на рейтинг производителей:

Glico – мировой лидер по производству автозапчастей. Страна производитель – Германия. Стоимость изделий высока, но качество сравнимо с оригинальными деталями. Компанией выпускаются запчасти более чем для 5000 марок двигателей.
AE – известнейший бренд, среди огромного ассортимента продукции есть и уникальные детали для французских авто. Страна происхождения — Великобритания.
NE – германская компания выпускает бюджетные поршневые кольца достойного качества, является поставщиком на конвейер к японским автомобилям Хонда, Мазда, Хендай, Киа, Ниссан, Митцубиси, Тойота, Субару, Сузуки и пр..
Kolbenschmidt – германский производитель выпускает фильтры и детали моторной группы высокого качества.
Mahle Original – изготовитель деталей поршневых групп очень высокого качества, ценник недешёвый. Завод компании находится в Германии, откуда ведутся и поставки на конвейер Ауди, БМВ, Форд, Фиат, Хонда, Хендай, Ниссан, Опель, Шкода, Тойота, Фольксваген и других.
SKF – шведская компания, являющаяся одним из крупнейших производителей в мире подшипников, систем смазки и мехатроники. Производство ведётся более чем на 140 предприятиях в 32 странах.
Ashika – ассортимент итальянской торговой марки включает моторную группу. Изделия подходят для ремонта ТС азиатского, европейского и американского происхождения, производятся оригинальные запчасти для автомобилей Хендай, Дэо, Киа.
Goetze – известный производитель поршневых колец, как и бренд Nural, под которым выпускаются поршни и цилиндры для различных видов двигателей, принадлежит германскому концерну Federal-Mogul. Продукция поступает на сборочные конвейеры мировых автогигантов Форд, БМВ, Фиат, Рено и других.

Следует отметить, что рынок автозапчастей полон подделок на многие известные бренды, зарекомендовавшие себя высоким уровнем качества. Чтобы уберечься от покупки фальсификата, лучше приобретать изделия у проверенных дилеров, официальных представителей, имеющих на всю реализуемую продукцию сертификаты и предоставляющих документы по первому требованию покупателя.

Как правильно надевать и носить лучшие компрессионные чулки при варикозе

Следует отметить и о том, что присутствует перечень несложных правил ношения. Это позволяет обеспечить использование чулок от варикоза для женщин, сделает его не только наиболее удобным, но и увеличит срок эксплуатации материалов.

До совершения покупки важно проконсультироваться с лечащим врачом и определить необходимые размеры, а также степень компрессионного воздействия.
Рекомендуется тщательным образом подбирать лечебные варианты белья. Изделие обязано соответствовать вашим размерам.
Следует отдельно присмотреться к качеству производителя

Европейские изготовители маркируют собственное белье специальным знаком отличия — «RAL».
В тех случаях, когда у женщин до момента наступления беременности наблюдалось варикозное расширение вен, то специалисты сразу назначают ношение, а в иных случаях рекомендуют носить на более позднем сроке (на 2 либо 3 триместре).
Когда ортопедические чулки включают компрессию не более — 22 мм рт. ст., то представленные экземпляры допускается носить на протяжении всего дня. Если уровень компрессии выше, то необходима дополнительная консультация с врачом. Часто опытные флебологи предоставляют определенные инструкции по периодическому использованию.

При строгом соблюдении перечня специальных правил, дамы не только облегчат собственные периоды беременности, но и смогут в полной мере обеспечить максимальный комфорт и удобство ношения.

Важно:

Чтобы ускорить натягивание чулок, имеющих значительный уровень компрессии, предусмотрен специальный вид приспособления, который называется батлер. Полезный предмет позволит облегчить использование чулок и саму процедуру одевания. Изначально потребуется надеть предметы лечебного белья на структуру устройства, а затем, необходимо будет просунуть ногу и вынуть батлер.

Это в значительной степени упростит процесс натягивания чулок, и в серьезном ключе продлит срок эксплуатации антиварикозного материала.

Как выбрать лечебное белье?

Выбор лечебного трикотажа достаточно широк. Поэтому многие задаются вопросом: какой вид трикотажа при варикозе лучше? Чтобы ответить на него, начнем с того, что лечебный компрессионный трикотаж любого вида предназначен для того, чтобы остановить развитие варикоза, устранить застой крови в конечностях и снять отеки в зоне лодыжек. И с этой задачей превосходно справляются и колготки, и чулки и гольфы. Разница между ними только в их длине: максимальная длина гольф — до колена, чулки заканчиваются в верхней части бедра, а колготки — на талии. Выбор изделия по этому признаку осуществляется в зависимости от локализации основных признаков заболевания. Если рисунок расширенных вен ограничивается голенью, то для противоварикозного воздействия достаточно приобрести гольфы. Если же они распространились выше, то следует позаботиться о чулках или колготках. Здесь выбор зависит только от собственных пристрастий. Женские лечебные чулки и колготки могут быть, как прозрачными, так и с нанесенными на них узорами. Лечебное белье для мужчин выполнено, как обычный трикотаж, чтобы оставаться незаметным. В аптеках и специализированных салонах предлагается лечебный компрессионный трикотаж от разных производителей. Компрессия в белье любого бренда просчитана с максимальной точностью. Поэтому, чулки и колготки всех компаний имеют одинаковое лечебное воздействие. Отличаются они в основном дизайном, продолжительностью носки, и стоимостью.

Колготки и чулки Relaxsan

Компрессионное белье от итальянского производителя привлекает многих российских пациентов флебологических клиник сравнительно низкими ценами. Максимальная их стоимость не превышает 1200 рублей. Предлагаются модели различного дизайна и всех классов компрессии. Их недостатками являются недолговечность (компрессия сохраняется не больше месяца), небольшой дискомфорт в носке и быстрый износ.

Белье от варикоза Интекс

Российская компания Интекс составляет достойную конкуренцию зарубежным компаниям, поставляя качественное белье от варикоза по относительно низкой стоимости. Оно создает необходимую компрессию, обладает достаточно высокой износостойкостью. За сумму от 800 до 1300 рублей можно приобрести колготки, чулки или гольфы из отличной ткани, с качественными швами и получить при этом необходимый лечебный эффект.

Компрессионное белье ORTO

Колготки, чулки и гольфы от испанской компании ORTO относятся к товарам средней стоимости. Минимальная сумма, которую придется выложить за простейшую лечебную пару, варьирует в пределах от 400 до 700 рублей. Все изделия отличаются хорошим качеством. Компрессия сохраняется до 4-х месяцев, но они быстро изнашиваются на пальцах и стопе.

Лечебный трикотаж Венотекс

Компрессионное белье VenoteksTherapy (США) — одно из самых популярных. Оно представлено широким модельным рядом. Все изделия этой марки сертифицированы, соответствуют российским Госстандартам. Чулки, колготки и гольфы имеют среднюю степень износостойкости. Все представленные компанией Венотекс модели отличаются относительно невысокой стоимостью:

от 650 рублей за чулки для профилактики;
от 1600 рублей и выше за модели 3-го класса компрессии.

Антиварикозный трикотаж Medi и Bauerfeind

Тем, кто предпочитает более высокое качество трикотажа, лучше приобрести товары от одной из немецких компаний Medi или Bauerfeind. Цены на продукцию этих компаний значительно выше (от 1300 рублей), но они полностью соответствуют качеству изделий. Вся продукция удобна в носке, за ней легко ухаживать, она обладает высокой степенью износостойкости. Чулки, гольфы и колготки отличаются великолепным дизайном. В модельном ряду этих компаний представлено белье для путешествий и занятий спортом. Для надевания белья с компрессией выше 2-го класса необходимо купить специальное приспособление от фирмы medi.

Лечебные колготки, чулки и гольфы Sigvaris

Элитное лечебное белье от швейцарской компании Sigvaris— самое дорогое из всех представленных видов. Оно отличается минимальным износом, высоким качеством изготовления и великолепным дизайном. Это основные свойства, за которые российские покупательницы должны выложить из своего кошелька сумму от 2500 до 4500 рублей и выше за одну пару. Так как компрессия, которая заложена в белье, и лечебный эффект от его ношения, не отличаются от создаваемого давления трикотажем других производителей.

Конструкция поршневых колец

Для многих современных моторов на поршень приходится по три кольца, имеющих чуть больший диаметр, чем поршень, при этом часть элементов вырезана. Вырез, по сути, представляющий собой расстояние между двумя концами незамкнутых колец, называют замком. Поверх поршня элементы ставят так, чтобы замки не были выстроены на одном уровне. Прорези являются атрибутом всех типов колец и служат цели скомпенсировать тепловые расширения, присущие металлам под действием высоких температур.

Цельная конструкция элементов только повышала бы и без того наличествующую нагрузку на поршни и цилиндры. Тепловой зазор составляет 0.6-0.3 мм., боковой зазор с поверхностью поршня 0.08-0.04 мм. При несоблюдении допустимых значений производительность мотора будет снижена. Эффективность функции отвода тепла обеспечена именно зазорами.

Двухтактные бензиновые агрегаты с кривошипно-камерной продувкой используют только компрессионные кольца. Поперечное сечение обычно выполнено в прямоугольной форме, край же имеет или цилиндрический профиль, или фаску.

Маслосъёмные кольца могут быть конструктивно представлены литыми с прорезью из чугуна либо составными из стали. Составной элемент являет собой тонкие кольца (верхнее и нижнее), а также два расширителя (радиальный и осевой). Стальные кольца используют чаще чугунных, что обусловлено низкой себестоимостью продукции.

Раскоксовка поршневых колец — для чего она нужна?

При обнаружении нагара необязательно нужно проводить замену поршневых колец. Опытные водители уже давно нашли проверенный способ, как быстро избавиться от нагара и вернуть к жизни залегшие кольца. Для этого готовится специальная смесь, в состав которой входит керосин и ацетон в равных количествах. Свечи зажигания выкручиваются, и в отверстия заливается приготовленная смесь. По истечению 9 часов, закрутите свечи и запустите мотор. После этого необходимо проехать около 15 километров на максимальных оборотах. В конце процедуры обязательно замените масло и воздушный фильтр.

Помимо использования народных рецептов, можно приобрести в магазине специальный раскоксыватель маслосъемных колец. Его действие, обычно, ограничивается 15 минутами.

Поднимите ту часть автомобиля, колеса которой являются ведущими (например, передний привод – передняя часть вывешивается). Установите последнюю передачу, выкрутите свечи и поворачивайте колесо до тех пор, пока поршни не встанут на среднее положение. Для контроля можно использовать метки, находящиеся на маховике коленчатого вала и блока. После этого, залейте раскоксыватель в свечные отверстия и выдержите время, согласно инструкции на этикетке. Для достижения лучшего эффекта, можно время от времени проворачивать колесо.

Последний этап заключается в том, чтобы провернуть двигатель кривым стартером на нейтральной передаче. Это действие необходимо для того, чтобы выдавить остатки жидкости и нагар и двигателя. Затем заверните обратно свечи и запустите мотор и дайте ему отработать на холостых оборотах 15 минут.

Не пугайтесь, если двигатель запустится не сразу, а из выхлопной трубы появится подозрительный дым. Все это является абсолютно нормальным явлением.

Видео «Как поставить кольца на поршень»

Посмотрев запись, Вы узнаете, как в домашних условиях определить верх кольца и разобраться какое именно кольцо должно стоять в определенном месте на поршне.

Снижение работоспособности автомобиля может быть из-за многих факторов. Поэтому и «лечение» такой болезни необходимо подбирать правильно. Существенным фактором является уровень компрессии в камерах сгорания блока цилиндров. Для такого диагноза подойдет замена поршневых колец.

Дополнительными признаками послужат угар моторного масла и снижение экономичности при расходе топлива автомобиля. Более точную картину даст замер компрессии с помощью специальных приборов.

Монтаж и демонтаж поршневых колец

Проведите тщательную очистку бывшего в употреблении поршня от прилипшей грязи

Обращайте внимание особенно на то, чтобы кольцевые канавки были свободны от масляного нагара и грязи. Прочистите при необходимости отверстия для обратного стока масла с помощью сверла или другого подходящего для этого инструмента

Обращайте внимание на то, чтобы не повредить боковые поверхности канавки при удалении из них масляного нагара. У нижней боковой поверхности канавки речь идёт об уплотняющей поверхности

При эксплуатации повреждения из-за царапин могут повлечь за собой чрезмерный расход масла или усиленный прорыв газов из камеры сгорания в картер двигателя.

Для монтажа и демонтажа поршневых колец непременно используйте специальные щипцы для ихустановки. Другие вспомогательные средства, как, напр., петли из провода или отвёртки повреждают и поршневое кольцо и поршень.

Никогда не натягивайте кольца рукой (исключение: маслосъёмные поршневые кольца со стальными пластинками). Существует не только опасность излома кольца, его деформации и растяжения, но и риск получить ранение от острых краев кольца, если оно разломается.

Быстрое надевание поршневого кольца рукой без того, чтобы его сломать, доказывает, правда, ловкость механика, повреждает, тем не менее, поршневое кольцо в большинстве случаев уже при монтаже.

Рис. 3

Монтажный набор для поршневых колец

Никогда не натягивайте кольца на поршень показанным способом (рис. 1). Если кольцо деформируется и больше не лежит ровно в канавке, то оно больше не вращается в этой канавке, изнашивается только с одной стороны или не совсем достаточно уплотняет. Тем не менее, дело обстоитхуже, если с колец с молибденовым покрытием слой молибдена сходит или надламывается. Если потеря скользящего слоя не происходит уже при монтаже, то это случается самое позднее при обкаткедвигателя. Скользящий слой отделяется и повреждает поршень и поверхность цилиндра. Поршень заедает в диаметре цилиндра, потому что горячие отработавшие газы продуваются между поршнем и стенкой цилиндра. Оторвавшиеся частички повреждают поршень и рабочие поверхности цилиндра.

Избегайте излишнего снятия и надевания поршневых колец. При каждом монтаже кольца немного деформируются. Не снимайте кольца с уже ранее собранных поршней снова, чтобы, например, ихзаново измерить. Соблюдайте последовательность монтажа колец. Сначала монтируется маслосъёмное поршневое кольцо, затем второе, после него — первое компрессионные поршневые кольца

Обращайте внимание при монтаже на маркировку. «Тор» означает, что эта сторона должна указывать наверх, к камере сгорания

Если Вы не уверены, или нет маркировки «Тор», тогда вставляйте кольцо с надписью наверх. «Тор» не значит, что речь идёт о первом компрессионном поршневом кольце.

Рис. 2

Проверьте, могут ли кольца свободно прокручиваться (вращаться) в кольцевых канавках.

Проверьте, исчезаетли полностью кольцо по всей длине окружности в кольцевой канавке, т.е., рабочая поверхность кольца не должна выходить за пределы юбки поршня

Это важно, так как при недостаточном зазоре на дне канавки(неправильное кольцо или нагар на дне канавки) работа кольца не гарантирована

При монтаже маслосъёмных поршневых колец, состоящих из двух частей, всегда обращайте внимание на положение спирального витого пружинного расширителя (рис. 6)

Концы расширителя всегда должны быть расположены напротив стыка поршневого кольца.

Рис. 6

У состоящих из трёх частей колец правильное положение пружины-расширителя является обязательным для выполнения функции удаления масляной плёнки (рис. 1 и 2). В любом случае перед монтажом проверьте также у поршня с уже вставленными кольцами положение пружины-расширителя. Во время транспортировки концы пружины находятся в ненатянутом состоянии и могут находить друг на друга. Обе цветных маркировки на концах пружины должны быть видны (рис. 3). Если они не видны, то концы пружины перекрываются внахлёстку и кольцо не функционирует. Все стыки маслосъёмного поршневого кольца, состоящего из трёх частей (обе стальные пластины и пружина-расширитель), должны вставляться смещёнными на 120° по отношению друг к другу.

Сместите стыки поршневого кольца готового для монтажа поршня таким образом, чтобы они лежали примерно 120° по отношению друг к другу. Они помогают поршню и, соответственно, кольцам при первом запуске двигателя. Причина: при первом запуске двигателя сжатие несколько ниже, так как поршневые кольца ещё не приработались. При помощи смещения стыковых концов по отношению друг к другу можно помешать тому, чтобы при первом пуске двигателя слишком много газов просачивалось из камеры сгорания в картер двигателя и, вследствие этого, двигатель плохо заводился.

Кольца компрессионные – как они работают?
