Замена сальников на “Опеле”
Давайте посмотрим, как осуществляется замена сальника коленвала на “Опеле-Астра”. В общих чертах процедура понятна, но есть тонкости и особенности. Диагностировать течь заднего сальника можно по замасленному диску сцепления. Для замены нужно снять КПП, сцепление, отметить положение маховика относительно коленвала. Далее отворачивают крепежные болты маховика – их пять. Чтобы маховик не проворачивался, его удерживают отверткой. Далее откручивают и выворачивают шестой болт маховика и снимают его.
Затем демонтируют приемную трубу, сливают масло из ДВС, снимают колодку датчика уровня масла. После этого отворачивают болты, которые крепят картер двигателя к сцеплению. Также откручивают болты картера, которые прикручены к блоку цилиндров, и снимают масляный поддон. Затем выворачивают винты, удерживающие ДПКВ, и достают датчик. Далее отворачивают болты крышки коренного подшипника коленвала, снимают крышку, извлекают задний сальник из его обоймы.
На кромку нового сальника наносят немного масла, а установку осуществляют при помощи специальной оправки. Затем все демонтированные элементы устанавливают в обратном порядке. На “Опеле” замена сальника коленвала переднего осуществляется по такой же схеме. Особых сложностей в этом процессе нет.
Особенности конструкции
- резиновый шнур или графитированные лубяные волокна для трубопроводов с технической водой;
- хлопчатобумажная набивка для трубопроводов с питьевой водой.
В обоих случаях оплетение сердечника однослойное, герметизация набивки осуществляется посредством грундбуксы. В каждом конкретном случае сальник выбирается таким образом, чтобы толщина стены не превышала длины корпуса изделия.
Подробно ознакомиться с ассортиментом и ценами на изделия вы можете, перейдя на страницы Сальники нажимные и Сальники набивные.
Серия 03.005-5
Серия 03.005-5 версия 2 альбом 5: Конструкции ввода и пропуска коммуникаций
Серия 03.005-5 версия 2 альбом 16: Конструкции ввода и пропуска коммуникаций
Принцип действия и виды сальников
Условно можно выделить такие задачи уплотнителей :
- снижение силы трения металлических частей;
- защита от перегрева и износа;
предотвращение попадания инородных веществ в рабочую среду (для этого на поверхности изделий есть специальные углубления – пыльники).
Будет полезно: Как открыть крышку аккумулятора bosch s5
Принцип работы у всех одинаковый, а вот тип и расположение зависят от привода и вида автомобиля. Более подробно рассмотрим каждый вариант:
- Сальники коренныена переднеприводных авто установлены в самом блоке цилиндров. Щиты на этих агрегатах не предусмотрены их конструкцией. Сальник держится отчасти благодаря высокому давлению внутри картера мотора. Уплотнители хорошо прижимаются к поверхности стержня и не герметизируют узел.
- В большинстве заднеприводных машин конструкцией предусмотрен щит коленвала, в нем и установлен сальник с передней части опорного подшипника.
Многие автолюбители часто пытаются заменить сальники самостоятельно, сэкономив при этом. Прочитав разные инструкции на форумах, они приступают к действиям
Однако важно понимать, что каждая ошибка – это минус 50–70% ресурса сальника. Если при правильной установке он прослужит 200 тысяч км, при кустарном способе установки стоит быть готовым к износу уже через 70–100 тысяч. Чтобы произвести заменукоренного сальникана переднеприводном авто самому, потребуется ряд действий:
Чтобы произвести заменукоренного сальникана переднеприводном авто самому, потребуется ряд действий:
- поднять авто домкратом (либо заехать на смотровую яму);
- снять защиту ДВС и кожух ГРМ;
- удалить масло из мотора;
- демонтировать ремень ГРМ ;
- снять правое колесо передней оси;
- включить пониженную передачу;
- снять крепление шкива и снять сам шкив;
- переключить повышенную передачу;
- выставить поршень первого цилиндра в ВМТ (для этого помогут метки);
Руководствуясь логикой и аккуратностью, можно самостоятельно произвести замену
Однако в случае сомнений стоит обратиться на станцию техобслуживания.Сальникиважно покупать только заводского производства. Такие элементы изготавливаются по определенным стандартам и служат весь установленный срок службы.Если эта статья помогла Вам, ставьте “палец вверх
Полировка коленвала своими силами
Кто нибудь держал в руках коленвал от среднеразмерного двигателя автомобиля? Не берем маленькие смешные микролитражки с моторчиками от садового триммера, а говорим о среднем классе автомобилей, ну например, типа Соляриса или Мазды-6? И как вы думаете, сколько весит такая железяка?
Так вот к чему. Практически каждый двигатель, подвергающийся косметическому ремонту, и разбираемый при этом до винтика, требует восстановления рабочих поверхностей шеек коленчатого вала — я еще не встречал практически ни одного мотора, имеющего средний пробег более ста тысяч км и не имеющего рисок или задиров на рабочей поверхности шеек коленчатого вала. И по этому поверхность шеек если и не нужно протачивать под следующий ремонтный размер, то уж шлифовать «под чистую» нужно обязательно. И для этого коленчатый вал необходимо отвезти в специализированную мастерскую, где его установят в специальный станок и произведут прошлифовку поверхностей шеек, упорных полуколец и зоны работы сальников. Оборудование для расточки и шлифовки валов достаточно громоздкое и дорогостоящее, по этому иметь его в каждом сервисе нецелесообразно, но и возить постоянно в спец. мастерскую тяжелые валы неохота.
Для таких целей (восстановительная шлифовка поверхностей шеек и рабочих зон коленвалов) было придумано и изготовлено мобильное (ручное) оборудование, которому нашлось применение и в других отраслях, где необходимо обработать (отшлифовать) выпуклые или цилиндрические поверхности деталей из различного материала — как металла, так и пластика, керамики, камня.
В нашем же случае (автосервиса) необходимость иметь такое устройство было продиктована четко определенной задачей — постоянно таскать в другие мастерские (на мех. завод) коленчатые валы от находящихся в ремонте двигателей и неудобно (напоминаю о том, что весят эти железки немало, и тем тяжелее, чем больше по объему двигатель. А если в ремонте находится двигатель даже легкого грузовика, то удовольствие тут ниже среднего); и еще одна причина — потеря времени на обработку, да и денег отдавать за то, что можно сделать самостоятельно, тоже неохота. Ну так и вот.. был изготовлен универсальный по сути и оптимальный при работе инструмент — ручная ленточная шлифовальная машина сабельного типа. Практически из подручных материалов сварена металлоконструкция, напоминающая смычек, на которой были закреплены два ролика с «ложбинкой» на рабочей поверхности (с бортиками), один из которых сидел на жесткой оси, приваренной к «смычку», а второй — подвижный, с помощью которого можно натягивать установленную шлифовальную ленту. Приводит в движение ленту третий ролик, смонтированный на валу «болгарки» (углошлифовальной машинки), так же имеющего боковые ограничительные бортики. Электродвигатель машинки имеет ручку плавной регулировку скорости вращения, позволяющую изменять скорость движения ленты.
Итак, собрали конструкцию, установили и натянули абразивную ленту. Новая лента требует предварительной «приработки» на любой ненужной детали для устранения возможности повреждения царапинами ответственных поверхностей коленчатого вала. Сам коленчатый вал установлен на подставках — призмах (имеющих V-образный вырез сверху) на пропитанных маслом прокладках из ветоши. Для равномерной обработки поверхности шеек необходимо поворачивать коленчатый вал с небольшой скоростью и равномерно, исключая работу ленты по одной точке. Для вращения можно использовать электромотор с редукторным приводом, понижающем обороты или, как собственно мы и сделали, мощный редукторный шуруповерт на максимально низких оборотах. Помощник шуруповертом плавно проворачивает лежащий в призмах коленчатый вал, в то время, как шлифмашиной, при легком нажатии на деталь, на средних оборотах движения ленты прошлифовывается каждая шейка, по очереди, и рабочая зона сальникового уплотнения хвостовика. Шлифовка шеек занимает в общей сложности порядка 6-7 минут, поверхность шеек имеет однородность и необходимую для работы шероховатость (для удержания на себе масляной пленки), после обработки коленчатый вал промывается, очищаются и продуваются внутренние каналы смазки — оставшийся образив с ленты, попав в рабочую зону трения вкладышей, может натворить немало бед. При осуществлении ремонта двигателя данная операция, произведенная на месте, экономит и деньги, и время — дожидаться возврата после обработки деталей из специализированного предприятия приходилось по нескольку дней! А теперь все быстро, красиво и не отходя от кассы. )))
Заинтересовавшимся описанным устройством можем помочь в приобретении уже готового оборудования, произведенного нами по Вашему индивидуальному заказу.
Причины протекания сальника
Ресурс детали составляет от 100 до 200 тыс. км пробега – в зависимости от качества самой запчасти и того, насколько внимательно автолюбитель ухаживает за ДВС. Впрочем, замена сальника двигателя может понадобиться и значительно раньше.
Факторами, вызывающими преждевременный износ, считаются:
- Перегрев двигателя. Несмотря на термостойкость, материал изготовления имеет предел переносимых температур – и ограничивается он, как правило, нормированным нагревом мотора. При перегреве уплотнитель начинает терять свои свойства, становится ломким, деформируется, герметичность его снижается.
- Несвоевременная замена моторного масла. Образующийся в процессе работы ДВС осадок в виде металлических частиц и попавших извне загрязнений наносит механические повреждения материалу сальника. Мелкая царапина со временем становится трещиной, провоцируя течь смазки. Своевременно следует менять и масляный фильтр, от которого зависит качество смазки.
- Длительный простой автомобиля. Если машина долго не используется да еще и находится на морозе, то сальник высыхает и растрескивается либо теряет эластичность.
- Неисправность ДВС. Повышенное давление картерных газов провоцирует выдавливание даже нового сальника и образование щели между ним и коленвалом.
- Биение коленвала. При пробеге свыше 100 тыс. км детали двигательной системы изнашиваются, расшатываются. Коленвал начинает вибрировать, между ним и сальником появляется зазор, плотное прилегание становится невозможным. Сам уплотнитель в результате износа деформируется.
Причины протечки
Для начала разберем причины, по которым протекает из-под сальника коленчатого вала. Прежде чем искать место утечки, надо разобраться, какой конкретно элемент вышел из строя.
В автомобиле может быть два сальника:
- Передний. Эта деталь характеризуется небольшими размерами и невысоким ресурсом эксплуатации. Обычно он ломается и протекает чаще.
- Задний. Обычно ресурс эксплуатации этой детали более высокий. Как правило, он соответствует сроку службы транспортного средства в целом. Размеры заднего сальника больше, чем переднего.

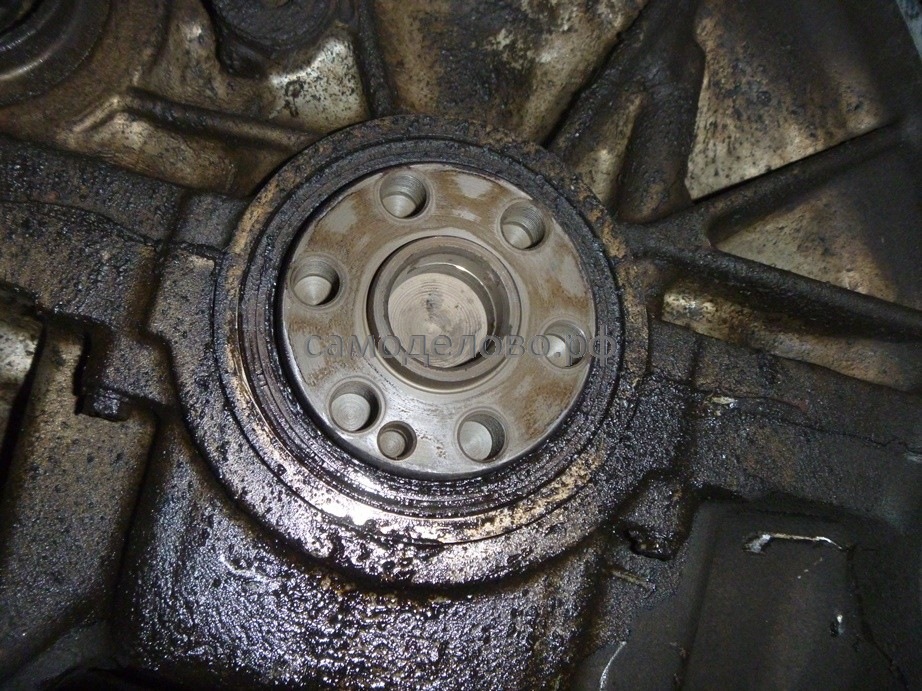

Потекший сальник коленвала
Ниже рассмотрены причины, из-за которых необходимо снимать и производить смену сальника:
- Естественный износ. С такой проблемой автовладельцы сталкиваются при пробеге транспортного средства более 100 тысяч км. Естественный износ обусловлен вибрациями, которые издает коленвал, что способствует разрушению внутренней составляющей детали. Ведь сальник плотно крепится и прилегает к валу. В течение всего срока службы устройство разбивается и может потерять свою форму, из-за чего оно будет отходить от поверхности узла.
- Разрушение конструкции в результате длительной стоянки транспортного средства на улице зимой. Если автомобиль не используется, то сальник может засохнуть либо затвердеть из-за долгого воздействия отрицательных температур. В результате засыхания устройство будет не в состоянии плотно прилегать к коленвалу.
- Новые детали текут из-за заводских дефектов. Если сальник прослужил недолго, дело заключается в плохом качестве используемого для его разработки материала. Чтобы не допустить такой проблемы, специалисты рекомендуют не использовать детали от неизвестных производителей на машины.
- Ошибки, допущенные в результате установки. Проблема возникает при неравномерном монтаже устройства на коленчатый вал. При установке сальник забивается в посадочное место с помощью молотка слабыми ударами. Но лучше использовать специальный инструмент для монтажа, это облегчит процесс и не повредит устройство.
- Проблемы в работе силового агрегата. Появление дефектов в работе мотора таких, как увеличение давления картерных газов, может привести к утечке. Из-за этого сальник силой выдавливается. В месте прилегания детали к коленвалу появляется зазор, через который выходит моторная жидкость.
Наглядная инструкция по замене устройства предоставлена каналом KozTas.
Как определить место утечки
Видя следы потеков, многие автолюбители сразу меняют сальник, не разобравшись в причине. В итоге необходимость замены масляного фильтра не отпадает. Прежде чем менять устройство и ликвидировать следы протечки, надо определиться с тем, какая деталь вышла из строя. При появлении следов масла в задней части силового агрегата следует выполнить визуальную диагностику поддона, а также блока трансмиссии. Утечка может произойти и в коробке передач, поэтому капните масло на воду. Если протекает сальник на КПП, то смазка сразу расплывается по поверхности воды, а жидкость из двигателя будет держаться на ней в виде капли.
К признакам утечки можно отнести недостаток моторного масла в системе смазки. Если вы проверите уровень масла и обнаружите, что его не хватает, не нужно сразу заливать жидкость. Выполните проверку мотора на предмет наличия протечки, после чего можно устранять проблему.
Последствия протечки
Разберем последствия, которые могут возникнуть в результате эксплуатации авто с потекшим сальником. Подробнее о протечке устройства узнаете из ролика канала Небитанекрашена.
Можно ли ездить?
Кроме необходимости постоянного добавления моторной жидкости, водитель может столкнуться с серьезными проблемами. Силовой агрегат начнет засоряться, что приведет к его дальнейшей промывке, ведь к маслу будет прилипать грязь. Недостаток смазочного вещества в системе станет причиной поломки агрегата, а также основных механизмов мотора в целом. Оборвется ремень ГРМ, а это может привести к повреждению клапанов. В конечном счете потребуется капитальный ремонт агрегата. При протекании заднего сальника могут возникнуть неисправности в работе коробки передач. Иногда проблема приводит к появлению неполадок в работе электрического оборудования либо контроллеров и датчиков. Скопление пыли на устройствах негативно влияет на их функциональность.

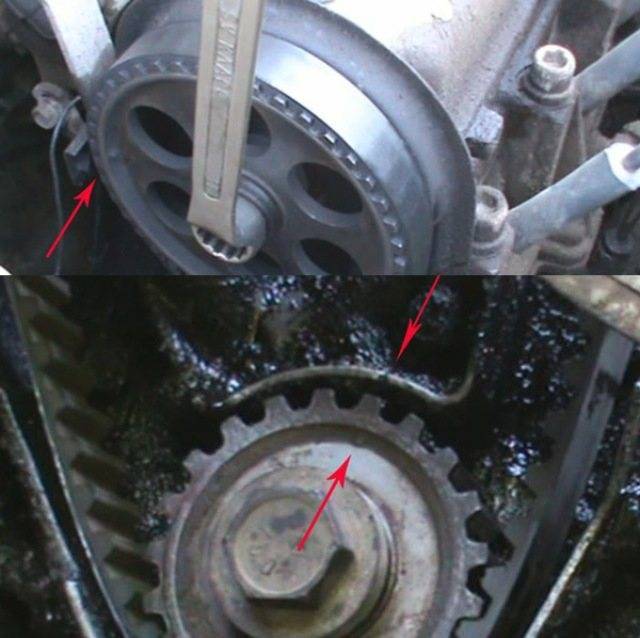

Течь из-под переднего сальника
Неважно, почему течет сальник коленвала. При появлении первых симптомов неисправность надо устранять
Это чревато такими последствиями:
- обрыв ремешка ГРМ;
- повреждение клапанов, из-за чего потребуется их менять и выполнять притирку;
- необходимость шлифовки поверхности ГБЦ;
- повреждение прокладки головки блока;
- утечка масла и охлаждающей жидкости, что приведет к необходимости их покупки и добавления;
- ремонт головки блока потребует замены болтов, фиксирующих устройство;
- повреждение поршней;
- необходимость замены прокладки поддона, поскольку потребуется смена рабочей жидкости;
- изгиб и повреждение поршневых колец.

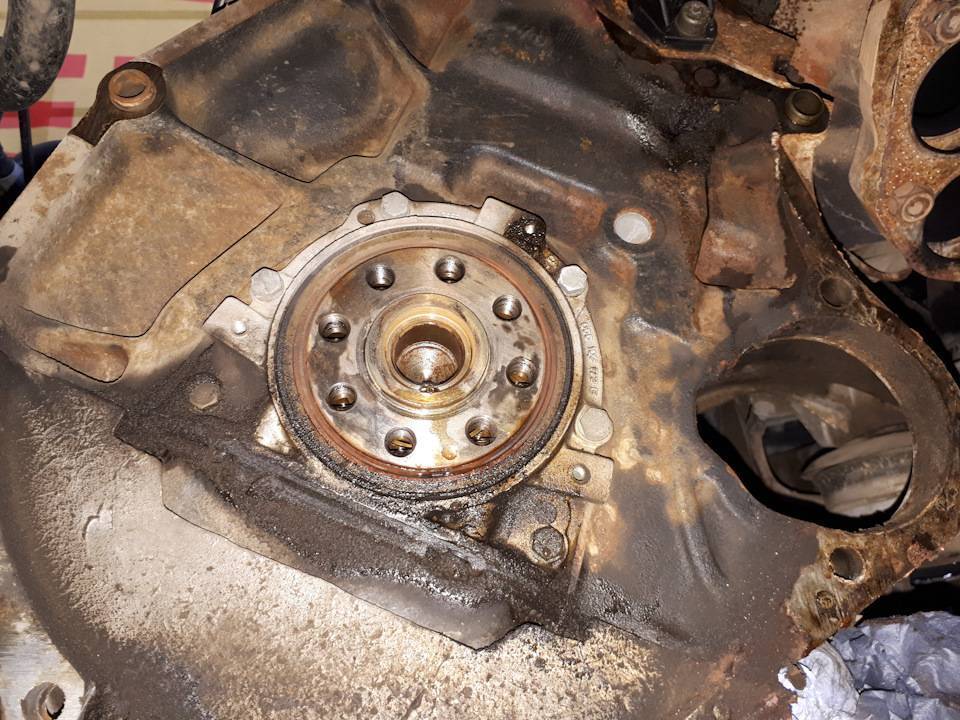

Протечка заднего сальника
Подробнее о причинах и последствиях протечки устройства можете узнать из ролика, снятого пользователем Саня Автослесарь.
Если произошло повреждение задней детали, то для устранения неполадок обычно приходится демонтировать трансмиссию, механизм сцепления с валом, а также маховик. Все зависит от конструктивных особенностей конкретной модели авто, но в большинстве случаев демонтаж этих агрегатов и узлов необходим. Это потребуется сделать для того, чтобы получить доступ к детали. Из-за утечки смазочного вещества может заливать само сцепление, из-за чего узел потеряет фрикционные свойства.
Это приведет к:
- потере мощности двигателя авто;
- повышению расхода потребляемого горючего, поскольку водителю придется сильнее жать на педаль газа для обеспечения стандартной мощности ДВС;
- необходимости добавления смазки в мотор.
Причины протекания сальника
Ресурс детали составляет от 100 до 200 тыс. км
пробега – в зависимости от качества самой запчасти и того, насколько внимательно
автолюбитель ухаживает за ДВС. Впрочем, замена сальника двигателя может
понадобиться и значительно раньше.
Факторами, вызывающими преждевременный износ,
считаются:
- Перегрев двигателя. Несмотря на термостойкость,
материал изготовления имеет предел переносимых температур – и
ограничивается он, как правило, нормированным нагревом мотора. При
перегреве уплотнитель начинает терять свои свойства, становится ломким,
деформируется, герметичность его снижается. - Несвоевременная замена моторного масла. Образующийся в
процессе работы ДВС осадок в виде металлических частиц и попавших извне
загрязнений наносит механические повреждения материалу сальника. Мелкая
царапина со временем становится трещиной, провоцируя течь смазки.
Своевременно следует менять и масляный фильтр, от которого зависит
качество смазки. - Длительный простой автомобиля. Если машина долго не
используется да еще и находится на морозе, то сальник высыхает и
растрескивается либо теряет эластичность. - Неисправность ДВС. Повышенное давление картерных газов
провоцирует выдавливание даже нового сальника и образование щели между ним
и коленвалом. - Биение коленвала. При пробеге свыше 100 тыс. км детали
двигательной системы изнашиваются, расшатываются. Коленвал начинает
вибрировать, между ним и сальником появляется зазор, плотное прилегание
становится невозможным. Сам уплотнитель в результате износа деформируется.
Что такое сальник коленчатого вала и как он устроен
В процессе своей работы все детали двигателя достаточно хорошо омываются моторным маслом. Масло смазывает движущиеся детали и уменьшает трение, продлевая срок службы механизма. Но как быть с деталями, которые выходят наружу? Ярким примером может служить коленчатый вал, часть которого соединяется с маховиком. Ведь при выводе такой детали наружу, масло может протекать через отверстие для вращающегося вала.
Чтобы этого не происходило, для герметизации отверстия под вал конструкторы предусмотрели деталь из герметичного материала – сальник коленвала. Он изготавливается из силикона или фторкаучуковой резины и представляет собой уплотнительное кольцо с диаметром, равным диаметру коленвала (в случае с задним сальником – примерно, 99 миллиметров). Данные материалы являются термостойкими, что позволяет избавить сальник от вредного теплового воздействия, которое возникает в процессе трения.
На уплотнителе снаружи делают специальные надписи. В основном, они говорят о направлении вращения коленчатого вала. Данная информация позволяет правильно установить сальник при его замене.
Как выглядит
Эти уплотнительные элементы изготавливаются из силикона или фторкаучуковой резины. Эти материалы выбраны не случайно – они отличаются стойкостью к высоким температурам, а также к воздействию смазочных жидкостей. Это позволяет полностью избежать риска повреждения детали по причине перегрева, который возникает при трении. Фактически деталь представляет собой кольцо. Размер равен диаметру коленвала двигателя.
Принцип работы сальника коленчатого вала
Сальник устанавливается в том месте блока, где коленчатый вал выходит наружу. В классических автомобилях, где двигатель устанавливается вдоль капотного пространства, а газораспределение происходит цепным металлическим приводом, сальник устанавливается в щите коленвала перед опорным подшипником. Двигатели переднего привода или с резиновым ремнем газораспределительного механизма устанавливаются в самом блоке, так как щиты на них не применяются. Тем не менее, в обоих случаях, сальник имеет одно и то же назначение – предотвращение утечки масла из блока цилиндров.
Внутри картера создается давление масла, которое прижимает сальник к уплотняемым деталям. Таким образом, он обеспечивает надежную герметизацию двигателя от утечки смазывающего вещества.
Где установлен
Уплотнитель установлен на блоке цилиндров двигателя в том месте, где коленчатый вал выходит из блока наружу. На разных автомобилях и моделях ДВС это место может отличаться. Так, на классических заднеприводных ВАЗах, где мотор расположен продольно, а привод ГРМ цепной, сальник установлен в щитке коленчатого вала за опорным подшипником. На переднеприводных автомобилях мотор расположен поперечно, а механизм ГРМ чаще ременной. Сальник в таких моторах установлен в блоке цилиндров из-за того, что щиты коленвала на таких ДВС отсутствуют.
Виды сальников коленчатых валов
Производители с целью экономии материалов или понижения цены выпускают сальники коленвала с сечениями различной сложности. Рассмотрим их основные виды, а именно:
- с металлической наружной поверхностью (вариант а);
- с гладкой поверхностью (вариант б);
- с рифленой поверхностью (в);
- с гидродинамическим эффектом (г).
Виды сальников
Сальники модели а, не обеспечат такой степени уплотнения как модели б-г, однако требуют меньше резины для производства и более низкую стоимость соответственно. Гладкий сальник (вид б) даже при достаточной плотности будет иметь полости на посадке, такой узел может «потеть». Рифленые канавки (как у сальника в) при установке раздавливаются и способствуют более плотной посадке в корпусе двигателя, это преимущество перед «голыми» сальниками (а).
Отдельно следует отметить гидродинамические сальники (модель г). Они более технологичны и эффективны. Принцип их работы заключается в следующем:
- на внутреннюю плоскость наносятся специальные насечки небольшой глубины с направлением вращения;
- высокие обороты коленвала закручивают масло в районе внутренней плоскости статично закрепленного сальника, поток масла попадает на внутренние насечки и получает направление движения от него;
- подобные процессы улучшают эффективность сальниковых узлов.
С целью дополнительно уплотнить узел «сальник-корпус двигателя», перед установкой рекомендуется нанесение герметика на наружную поверхность сальника.
Сальник коленвала устанавливается в точках выхода вала из двигателя, фиксируется прижимными пластинами или соседними узлами двигателя. Коленчатый вал имеет два сальника: передний и задний. Задний сальник, как правило, имеет отдельный корпус — «фланец».
Причины
По каким же причинам может протекать моторная жидкость из-под сальника коленчатого вала (далее — СКВ)? Такой вопрос интересовал каждого автолюбителя, столкнувшегося с этой проблемой. Сейчас мы постараемся дать развернутый ответ на этот вопрос. Причин, как вы могли понять, может быть несколько.
Течь масла из под переднего СКВ
Рекомендуем: Устройство и принцип работы двигателя внутреннего сгорания
Для начала вы должны определиться с тем, какой именно сальник потек. В транспортном средстве их может быть два:
- Задний сальник. Как правило, его ресурс службы является высоким и зачастую он определяется сроком эксплуатации автомобиля. По своим габаритам этот элемент является большим.
- Передний сальник. По габаритам он поменьше, но он является и менее долговечным, поскольку на практике выходит из строя значительно чаще, чем задний сальник.
Вы должны четко знать, какой именно сальник протекает. Если течь масла была зафиксирована в задней части мотора, то необходимо произвести визуальную проверку поддона и блока коробки передач. Чтобы понять, какое масло течет, капните его на поверхность воды. Если трансмиссионная жидкость сразу расплывется по водной поверхности, то моторная жидкость будет держаться капелькой.
Теперь перейдем непосредственно к причинам, по которым может происходить течь масла сальника коленвала. Как сказано выше, их может быть несколько:
- Один из них обычно может протечь в том случае, когда общий пробег транспортного средства превысил 100 тысяч километров. Зачастую это вызывается вибрациями коленчатого вала, в результате чего изнашивается внутренняя часть сальника, которая изначально должна плотно прилегать к элементу. Однако, поскольку со временем она разбивается и теряет свою форму, то она не может плотно прилегать к поверхности коленвала.
- Кроме того, проблема может возникнуть и в другом случае. К примеру, если транспортное средство долгое время не использовалось или долго стояло на улице во время зимних холодов, то сальник может пересохнуть или замерзнуть и затвердеть от морозов. В этом случае он также не сможет плотно прижаться к поверхности коленчатого вала.
- Что касается новых элементов, то сальник может течь и по другим причинам. В частности, это может быть отвратительное качество самой изготовленной детали. Учтите, что плохое качество элемента, так или иначе повлияет на его работоспособность, так что не устанавливайте на свои транспортные средства продукцию от непроверенных производителей.
- Неправильная установка. Также является одной из причин, по которым происходит течь масла из-под сальника. В частности, это возможно, если элемент установлен неравномерно. Как правило, сальник устанавливается в необходимом положении и при помощи молоточка, не прикладывая усилий, забивают сальник на свое место установки. Тем не менее, производители сальников рекомендуют своим потребителям использовать специальное оборудование для этого.
- Неисправность двигателя. Утечка моторной жидкости может происходить и по причине неисправности непосредственно двигателя внутреннего сгорания. В том случае, если в работе мотора появились дефекты, к примеру, в нем повысилось давление картерных газов, то эти самые газы могут попросту выдавить сальник. В результате этого в его месте соприкосновения с коленчатым валом может образоваться щель, через которую и будет вытекать смазывающий материал.
- Протечка масляного фильтра. Также является частой проблемой. Иногда автомобилисты принимают эту проблему за течь сальников и меняют последние, в результате чего замена фильтра все равно потребуется.
Двигатель автомобиля в разборе
Теперь уточним некоторые детали по поводу производства сальников. Не следует приобретать детали у непроверенных продавцов или неизвестных вам производителей. Так вы можете не только купить некачественный сальник, установка которого обернется вам «боком», но и вызовете новые проблемы. Известными и проверенными производителями элементов на сегодняшний день являются:
- Victor Reinz;
- Elring;
- Goetze.
Следует отметить, что продукция этих компаний попадает не только в автомобильные магазины, но и на рынок подержанных деталей.
Основные неисправности: течет коренной сальник
Даже с учетом того, что коренной сальник устойчив к износу, данная деталь все равно имеет ограниченный срок службы. Чтобы понять, когда нужно менять сальник коленвала, стоит учитывать, что даже качественное оригинальное изделие обычно служит не более 150-200 тыс. км. При этом стоит отметить, что сальник может выйти из строя намного раньше по целому ряду причин.
Среди основных специалисты выделяют следующие:
Еще следует отметить, что ошибки, которые могут быть допущены при установке сальника в рамках ремонта двигателя, способны не сразу вывести деталь из строя, однако ресурс закономерно сокращается (в некоторых случаях на 50-70%.).
Что касается перегрева двигателя, данное явление приводит к тому, что температура ДВС повышается выше той нормы, на которую изначально рассчитан сальник и способен выдержать его материал изготовления. Естественно, сильный перегрев приведет к тому, что сальник деформируется, уплотнитель попросту теряет свою эластичность и не способен обеспечить необходимую герметичность в месте установки.
Замена коренного сальника двигателя: особенности
Вполне очевидно, что поводом для замены сальника коленвала является утечка моторного масла. При этом сальник может течь как интенсивно, так и подтекать или потеть. В любом случае, с такой неисправностью эксплуатировать ТС крайне не рекомендуется.
Отметим, что указанных сальников два: передний и задний. Передний сальник коленчатого вала (ПСКВ) и задний сальник (ЗСКВ) желательно менять менять вместе. Что касается ПСКВ, этот сальник располагается с той стороны, где реализован привод ГРМ.
Опасность течи этого сальника заключается в том, что смазка может попасть на ремень ГРМ, в результате чего масло разъедает ременной привод, ремень может оборваться или проскользнуть. Как известно, обрыв ремня ГРМ может привести к серьезной поломке двигателя и загибу клапанов.
Так или иначе, при появлении течей необходима замена сальника коленчатого вала (как переднего, так и заднего). Давайте рассмотрим, как рекомендуют выполнять данную процедуру сами производители ДВС по мануалу. Начнем с замены ПСКВ.
Прежде всего, машину нужно загнать на смотровую яму, эстакаду или поднять на подъемнике. Далее потребуется снять защиту двигателя, а также защитный кожух ремня ГРМ.
После этого масло из ДВС нужно слить. Теперь можно переходить к демонтажу ремня генератора. После этого снимается переднее правое колесо, включается пониженная передача. Затем понадобится открутить болт шкива коленвала, сам шкив коленчатого вала снимается.
После следует включить повышенную передачу и далее выставить поршень в первом цилиндре в ВМТ (для выставления ориентируйтесь по меткам в лючке маховика и меткам на валу ГРМ).
Затем производится ослабление крепления натяжного ролика, после чего снимается ремень ГРМ.
Также выкручиваются болты крепления нижней крышки картера сцепления, крышка снимается вместе с прокладкой
Обратите внимание, прокладку желательно заменить в рамках обратной сборки.
Теперь нужно осуществить отсоединение маслоприемника от маслонасоса и коренного подшипника. Далее двумя отвертками с вала снимается зубчатый шкив, а также параллельно откручиваются болты крепления маслонасоса.
В результате маслонасос удается снять вместе с сальником

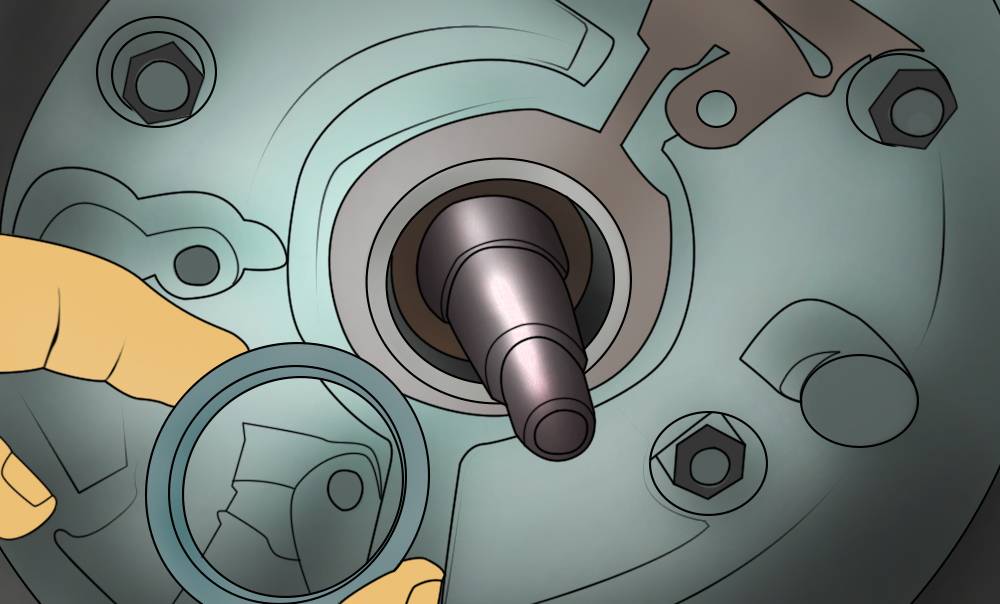

В дальнейшем старый сальник демонтируется, после чего предварительно смазанный новый сальник коленвала ставится на место
Дальнейшая запрессовка выполняется при помощи специальной надставки.
В дальнейшем старый сальник демонтируется, после чего предварительно смазанный новый сальник коленвала ставится на место. Дальнейшая запрессовка выполняется при помощи специальной надставки.
Что касается замены заднего сальника коленвала, в общих чертах процедура заключается в следующем:
- На начальном этапе нужно снять коробку передач вместе со сцеплением. Перед тем, как снимать коробку, необходимо слить из нее трансмиссионное масло и отсоединить ШРУСы.
- Затем нужно открутить болты крепления маховика к ДВС. После снятия маховика нужно также произвести демонтаж заднего щита сцепления и выкрутить болты, которыми крепится задняя крышка двигателя.
- Сам задний сальник установлен в этой крышке, так что его можно демонтировать отвертками. Затем новый сальник предварительно смазывается моторным маслом и запрессовывается при помощи специальной оправки.
Напоследок добавим, что на коренных сальниках снаружи присутствуют специальные маркировки. Эти маркировки помогают установить уплотнительный элемент правильно, так как содержат информацию о том, в какую сторону вращается коленвал.
Причины износа сальника коленчатого вала
Качественный сальник коленвала от надежного производителя служит в среднем 100 тысяч километров пробега. Однако стоит учитывать, что задний и передний уплотнитель имеют разные размеры, следовательно, причины и скорость их износа различна. По следующим причинам сальники могут дать течь:
- В случае несвоевременной замене моторного масла в места установки сальника проникают различные инородные включения. Они могут оставлять незначительные механические повреждения на поверхности материала, тем самым сокращать срок его возможной службы
- Несмотря на то, что сальник выполняется из термостойкого материала, постоянные перегревы мотора приводят к потере его герметических свойств
- Если изделие было выполнено из некачественного материала, неспособного справляться со своими функциональными обязанностями на протяжении всего заявленного ресурса
- Проблемы с силовым агрегатом машины могут также накладывать свой отпечаток на продолжительности функционирования уплотнителей. Рост давления картерных газов, биение коленчатого вала, приводят к деформации сальника и выдавливают его из своего посадочного места
- Качество и корректность монтажа новых резиновых элементов также существенно влияет на их ресурс. Причина протекания масла становится очевидной, если во время замены сальника коленвала произошло нарушение его положения или деформация
Владельцы отечественных автомобилей не раз могли заметить, что передний сальник дает течь уже спустя 30 тысяч км пробега. Причем масло начинает протекать без ведомых на то причин. Для точного определения проблемного места, которое дает течь, следует снять небольшое количество вытекающего смазывателя и поместить его в жидкость.
Дальше необходимо визуально осмотреть оба сальника, и постараться обнаружить на одном, или сразу на обоих, место подтека
Также важно проверить прокладку маслонасоса, в силу того, что эти резинотехнические элементы располагаются рядом, часто подтек масла через прокладку воспринимается, как пробой одного из сальников
