Роботизированная коробка передач: плюсы и минусы

Характерные неисправности

Часто можно слышать, что роботизированные коробки передач крайне ненадежны. Первые модели таких агрегатов и впрямь выходили из строя довольно часто, однако более новые модели немногим уступают традиционным МКПП и АКПП в живучести и работоспособности. В пользу коробок-роботов говорит и тот факт, что они находят все более широкую популярность в автомобилестроении. Однако об их характерных неисправностях стоит поговорить. К основным признакам неисправностей относят:

• Пробуксовку сцепления;
• Слишком медленную реакцию на увеличение оборотов силового агрегата;
• Появление звуковых шумов (стук, жужжание или вой);
• Работа светового индикатора на приборной панели;
• Рывки при автоматическом переключении передач во время плавного движения;
• Подтекание трансмиссионной жидкости;
• Полный выход трансмиссии из строя.

Как читатель уже знает, коробки-автоматы по своей сути являются доработанной «механикой», а значит, для них характерны те же неисправности, что и для обычных МКПП. В частности:

• Износ вилки выбора скорости;
• Износ подшипников качения.

Электрические компоненты РКПП также могут выйти из строя. Несмотря на то, что в роботизированных агрегатах практически вся электрика имеет большой эксплуатационный ресурс, поломки не являются редкостью. Особенно если речь идет об РКПП морально устаревших моделей. Можно отметить такие неисправности:

• Выгорание контактов электроприводов;
• Повреждение проводки;
• Выход датчиков из строя;
• Выгорание контактных групп;
• Неисправность блока управления.

Как правило, электрика выходит из строя по причине перегрева

Автолюбителю важно следить за работоспособностью охлаждающей системы. К примеру, каналы системы могут забиться – это приведет к затрудненному току охлаждающей жидкости с последующим перегревом отдельных элементов РКПП

Также стоит следить за состоянием масла. Оно не только предотвращает сухое трение, но я забирает и отводит излишки тепла.

Роботизированная коробка передач

В конструкцию роботизированной коробки передач входят следующие устройства:

1. Механическая часть.
2. Сцепление.
3. Механизмы переключения (сервоприводы актуаторы).
4. Управляющий модуль.
5. Различные механизмы снятия показаний.

Детали и механизмы роботизированной коробки

Коробка робот, по принципу работы схожа с механической коробкой. Её особенность – это наличие двух ведущих валов, находящихся один в другом, и имеющих независимые сцепления. Первичный вал вставлен внутрь внешнего вала. Рассматривая конструкцию коробки с 6-ю ступенями, можно заметить, что шестерни привода передач (2-й, 4-й, 6-й) имеют жесткое крепление на валу, расположенном сверху. Вал, находящийся внутри, соединён с шестернёй реверсной передачи, а также 1-й, 3-й и 5-й передачей. Активация и выключение сцепления, движение синхронизаторов коробки – всё это происходит с помощью сервоприводов, актуаторов.
Компьютер руководит всей системой через блок с микропроцессорами. Процессор – это ключевое звено блока, через которое происходит подключение всех датчиков и систем. Порядок обработки информации, поступающей с датчиков, хранится в постоянном запоминающем устройстве.

Устройство и принцип работы роботизированной КПП с одним сцеплением

Робот с гидроприводами переключения передач

Роботизированная КПП может быть с одним и с двумя сцеплениями. С роботом с двумя сцеплениями можно ознакомиться в статье про Powershift. Мы же продолжим разговор о КПП с одним сцеплением.

Устройство робота достаточно простое и включает в себя следующие элементы:

1. механическая часть;
2. сцепление;
3. приводы;
4. система управления.

Механическая часть содержит все компоненты обычной механики, а принцип работы роботизированной АКПП схож с принципом работы МКПП.

Приводы, управляющие коробкой, могут быть гидравлическими и электрическими. При этом один из приводов следит за сцеплением, он отвечает за его включение и выключение. Второй —  управляет механизмом переключения передач. Практика показала, что КПП с гидроприводом функционирует лучше. Как правило, такая коробка применяется на более дорогих автомобилях.

Роботизированная коробка передач имеет и режим ручного переключения передач. В этом ее уникальность – переключать передачи может как робот, так и человек.

Система управления — электронная и включает в себя следующие детали:

1. входные датчики;
2. электронный блок управления;
3. исполнительные устройства (актуаторы).

Схема работы РКПП

Входные датчики отслеживают основные параметры работы КПП. К ним относятся частота вращения, положение вилок и селектора, уровень давления и температура масла. Все данные передаются в блок управления, который контролирует актуаторы. Исполнительное устройство, в свою очередь, управляет работой сцепления с помощью сервоприводов.

В роботизированной АКПП гидравлического типа система управления дополнительно оснащена гидравлическим блоком управления. Он управляет работой гидроцилиндров.

Принцип работы робота осуществляется двумя способами: автоматическим и полуавтоматическим. В первом случае коробка управляется через определенный алгоритм, который задается блоком управления на основе сигналов датчиков. Во втором – принцип работы идентичен ручному переключению передач. Передачи с помощью рычага селектора последовательно переключаются с высшей на низшую, и наоборот.

Преимущества и недостатки «роботов»

Если говорить о плюсах более современных решений, то стоит выделить:

• Высокую экономичность (в этом плане РКПП не уступает «механике»).
• Низкое потребление масла и меньшие затраты на обслуживание и ремонт.
• Быстрое переключение передач.
• Меньший вес.
• Повышенную динамику.
• Большую надежность (так как современная РКПП изготовлена на основе проверенной временем МКПП, такие агрегаты служат дольше «автоматов»).
• Меньшее пространство, которое система занимает под капотом.
• Более низкую стоимость производства и ремонта.
• Меньший расход топлива.

К недостаткам стоит отнести:

• Слишком резкое переключение передач (водитель каждый раз ощущает небольшой рывок).
• Задержка при переключении передач во время движения задним ходом.
• Необходимость установки рычага в нейтральное положение при каждой остановке.
• Значительное понижение ресурса работы КПП каждый раз, когда происходит пробуксовка.

Данные минусы во многом зависят от модели «робота». Например, в некоторых дешевых моделях задержка между переключением передач может доходить до 2 секунд. Как правило, такие проблемы наблюдаются в устройствах, оснащенных электрическими переключателями. Кроме этого, от системы с электроприводом не приходится ждать адаптивной подстройки в зависимости от стиля вождения авто.

Если же установлена гидравлическая система, то скорость переключения ступеней увеличивается. Однако такие агрегаты не только стоят дороже, но и требуют постоянного удержания тормозной жидкости под давлением. Это приводит к общему понижению мощности самого двигателя. Поэтому рациональнее устанавливать такие системы в машинах «Премиум» класса или более мощных ТС.

Также скорость переключения КПП этого типа во многом зависит от ее разновидности в зависимости от того, сколько сцеплений установлено в «роботе». Например, первые роботы были оборудованы только одним сцеплением. Такие системы, как раз, и создают эффект кивающей головы водителя и пассажиров, из-за того, что машина начинает дергаться при переключении КПП. Однако, если речь идет о более современных преселективных моделях, в которых присутствует два сцепления, то в этом случае провалов тяги удается избежать.

Такие коробки называются DCT (Dual Clutch Transmission). Более современные версии называются DSG (Direct Schalt Getrieb). Они представляют собой шестиступенчатые КПП, разработанные Volkswagen. Благодаря наличию двух валов (один внутри другого) удается значительно сэкономить время переключения передач (не более 8 миллисекунд на реакцию системы) и избежать рывков. Сегодня такие системы встречаются во многих иномарках.

Однако и тут не обошлось без негативных нюансов. Дело в том, что даже если водитель приобретает преселективную модель, то в этом случае управление КПП осуществляется исключительно за счет электрики. Поэтому при езде в сложных условиях (когда ТС часто замедляется и разгоняется) появляется риск перегрева дисков сцепления. Кроме этого, преселективные системы пока что слишком дорогие в ремонте. Хоть механическая основа и отличается высокой надежностью, в случае проблем с прошивкой блока управления может произойти серьезный сбой.

Тем не менее РКПП постоянно совершенствуются. Например, те, кто предпочитает более агрессивную езду, могут приобрести «робот мокрого типа». В этом случае вероятность перегрева сцепления снижается.

Преимущества и недостатки «роботов»

Если говорить о плюсах более современных решений, то стоит выделить:

• Высокую экономичность (в этом плане РКПП не уступает «механике»).
• Низкое потребление масла и меньшие затраты на обслуживание и ремонт.
• Быстрое переключение передач.
• Меньший вес.
• Повышенную динамику.
• Большую надежность (так как современная РКПП изготовлена на основе проверенной временем МКПП, такие агрегаты служат дольше «автоматов»).
• Меньшее пространство, которое система занимает под капотом.
• Более низкую стоимость производства и ремонта.
• Меньший расход топлива.

К недостаткам стоит отнести:

• Слишком резкое переключение передач (водитель каждый раз ощущает небольшой рывок).
• Задержка при переключении передач во время движения задним ходом.
• Необходимость установки рычага в нейтральное положение при каждой остановке.
• Значительное понижение ресурса работы КПП каждый раз, когда происходит пробуксовка.

Данные минусы во многом зависят от модели «робота». Например, в некоторых дешевых моделях задержка между переключением передач может доходить до 2 секунд. Как правило, такие проблемы наблюдаются в устройствах, оснащенных электрическими переключателями. Кроме этого, от системы с электроприводом не приходится ждать адаптивной подстройки в зависимости от стиля вождения авто.

Если же установлена гидравлическая система, то скорость переключения ступеней увеличивается. Однако такие агрегаты не только стоят дороже, но и требуют постоянного удержания тормозной жидкости под давлением. Это приводит к общему понижению мощности самого двигателя. Поэтому рациональнее устанавливать такие системы в машинах «Премиум» класса или более мощных ТС.

Также скорость переключения КПП этого типа во многом зависит от ее разновидности в зависимости от того, сколько сцеплений установлено в «роботе». Например, первые роботы были оборудованы только одним сцеплением. Такие системы, как раз, и создают эффект кивающей головы водителя и пассажиров, из-за того, что машина начинает дергаться при переключении КПП. Однако, если речь идет о более современных преселективных моделях, в которых присутствует два сцепления, то в этом случае провалов тяги удается избежать.

Такие коробки называются DCT (Dual Clutch Transmission). Более современные версии называются DSG (Direct Schalt Getrieb). Они представляют собой шестиступенчатые КПП, разработанные Volkswagen. Благодаря наличию двух валов (один внутри другого) удается значительно сэкономить время переключения передач (не более 8 миллисекунд на реакцию системы) и избежать рывков. Сегодня такие системы встречаются во многих иномарках.

Однако и тут не обошлось без негативных нюансов. Дело в том, что даже если водитель приобретает преселективную модель, то в этом случае управление КПП осуществляется исключительно за счет электрики. Поэтому при езде в сложных условиях (когда ТС часто замедляется и разгоняется) появляется риск перегрева дисков сцепления. Кроме этого, преселективные системы пока что слишком дорогие в ремонте. Хоть механическая основа и отличается высокой надежностью, в случае проблем с прошивкой блока управления может произойти серьезный сбой.

Тем не менее РКПП постоянно совершенствуются. Например, те, кто предпочитает более агрессивную езду, могут приобрести «робот мокрого типа». В этом случае вероятность перегрева сцепления снижается.

Что такое коробка робот в автомобиле?

Сегодня на рынке можно отыскать очень огромное количество различных механизмов трансмиссий для машины. Перед тем, как ответить на вопрос – что же из себя представляет коробка робот, стоит для начала узнать, из чего она состоит, как работает, изучить преимущества и недостатки. Почти каждый сложный механизм авто обладает собственными плюсами и минусами, которые нельзя устранить без переделки определенной системы.

По собственной сути, коробка робот – это логическое развитие традиционной механики. В данной коробке функции, которые отвечают за переключение передач, автоматизированы, к тому же они контролируются при помощи электронного блока. Кроме того, процессор приводит в работу сцепление, запуская тем самым мотор и трансмиссию во время перемены передаточного числа.

Коробка робот функционирует одновременно с другими деталями трансмиссии. Управление машины согласуется с функциональностью сцепления, которое обеспечивает переключение.

Как же на деле функционирует коробка передач робот? Все очень просто:

• Блок управления проводит анализ данных: оборотов мотора, скорости, затрату кислорода, бензина.
• Затем блок управления за счет полученных данных производит алгоритм, благодаря которому осуществляется управление коробкой передач.
• То есть, когда нужно нажать на сцепление, когда увеличить скорость, когда понизить скорость. Вследствие чего отдаются команды, как именно должен работать гидропривод и сервопривод.

Водитель может также перейти в ручное управление автомобилем, нажав на клавишу Tiptronic.

Коробка робот

Какими же преимуществами обладает коробка робот? Перечислим самые основные:

У коробки повышенная экономия бензина, если сравнивать с автоматом.
Механизм редуктора имеет более высокую надежность.
Коробка робот стоит дешевле в обслуживании и в изготовлении. Плюс она требует меньшее количество масла.
У коробки в 2 раза больше увеличен ресурс сцепления.
Коробка весит меньше, обладает повышенной ремонтопригодностью.
Динамика у данной коробки передач очень высокая. Можно переключаться на ручное управление скоростями в полуавтоматическом режиме

Это очень важно в том случае, если машина передвигается по плохой дороге, в горной местности или стоит длительное время в пробке.

Коробка робот: брать или нет

Разобравшись с тем, что такое КПП робот и какие  роботы бывают, можно ответить на вопрос, стоит ли приобретать машину с такой трансмиссией.  Сразу отметим, хотя сам робот в плане механической части достаточно надежен, дорогостоящие поломки возникают по части сцепления, исполнительных механизмов, блока мехатроник и т.д.

При этом новый авто с последними версиями преселективных роботов все равно вполне можно считать приемлемым вариантом для покупки.  Если нужна мощная машина с хорошим разгоном, двигатель планируется «чиповать», а сам автомобиль будет агрессивно эксплуатироваться, главное, чтобы сцепления были «мокрыми».

От версий с «сухим» сцеплением не стоит ожидать большой выносливости, то есть уже к 150 тыс. км. пробега такая коробка может потребовать дорогостоящего ремонта. Эти особенности нужно учитывать и при подборе не новой машины на вторичном рынке.

В случае с дешевыми роботизированными механическими КПП типа АМТ нужно помнить, что их основным преимуществом является доступная цена.  При этом никак не стоит рассчитывать на комфорт, надежность и большой ресурс, а также дешевый ремонт.

В случае поломок, которые часто требуют замены актуаторов, нужно готовиться к серьезным вложениям, которые порой не сопоставимы со стоимостью самого авто, особенно если машина б/у и приобретена на вторичном рынке за сравнительно небольшую сумму.

Особенности управления

Некоторые режимы работы РКПП получила от автоматической коробки, а именно:

• «N» — нейтраль. Режим, при котором крутящий момент на колеса от КПП не передается. То есть двигатель работает, на коробку передается вращение, но из-за положения шестерен на колеса оно не передается. Используется при длительной стоянке авто, перед началом движения, после остановки;
• «R» — движение задним ходом. Здесь все просто, водитель переводит селектор в это положение и авто движется назад.

Другие же режимы роботизированной коробки имеют свое обозначение:

• «А/М» или «Е/М» — движение вперед. Этот режим соответствует режиму «D» автоматической коробки, то есть автомобиль движется вперед, а КПП производит переключение передач. В режиме «М» выполняется ручное управление. Переводом селектора в определенный паз выбирается необходимый режим;
• « », «-» — переключатель передач. Кратковременные переводы селектора в сторону « » или «-» обеспечивают переключение передачи при ручном режиме управления «М».

Преимущества и недостатки трансмиссий

Чтобы окончательно сделать выводы о том, что лучше: робот или автомат, стоит проанализировать положительные и отрицательные стороны каждой из трансмиссий.

Плюсы и минусы АКПП

Сравнительная характеристика преимуществ и недостатков автоматики представлена далее.

Преимущества

Недостатки

Управление автомобилем простое и комфортное. Водитель только следит за дорогой, всё остальное за него делает автоматика. Гидротрансформатор более долговечный, если сравнивать со сцеплением в руках новичков. Нагрузки на двигатель меньше по сравнению с механикой. Число оборотов не увеличивается для переключения скорости. Нагрузка на ходовую часть также снижается. Наличие пассивной системы безопасности предотвращает самостоятельное движение машины, если она стоит на уклоне. Топливо расходуется более экономно, если речь идёт о шестиступенчатых АКП.

Существенный расход топлива на 4- и 5-ступенчатых трансмиссиях. Отсутствие такой динамики разгона, как в случае с механикой. КПД меньше за счёт наличия гидротрансформатора. Стоимость автоматики более высока, что влияет на общую стоимость транспортного средства, его обслуживание и ремонт. Масло расходуется в больших объёмах. Динамичность не так высока, длительный разгон. Передачи переключаются с небольшой задержкой. Если начинать движение на склоне, то небольшое скатывание назад присутствует.

Плюсы и минусы РКПП

На очереди анализ преимуществ и недостатков роботизированных трансмиссий.

Преимущества	Недостатки
Экономичность на уровне механики. Более низкая цена, доступный ремонт и обслуживание. Более экономное потребление масла. Быстрое переключение скорости благодаря соответствующим системам на руле. Роботизированная коробка передач, в отличие от автоматической, меньше весит. Более высокая динамика.	Недостаточно плавное переключение скоростей, чувствуются рывки. После включения заданной передачи ощущается задержка. Необходимость переключать рычаг в нейтральное положение при любой остановке. Ресурс КПП существенно страдает при каждой пробуксовке. Наличие небольшого отката во время начала движения.

Актуальность коробки в России

К сожалению, отечественные производители практически не используют для создания автомобилей коробку передач робот. Что это такое, не знают многие водители. Однако 2015 году было заявлено, что автомобили от ВАЗ, которые относятся к серии Priora, будут оснащаться роботом. Такая коробка весит около 35 кг, причем она полностью адаптирована под российские дороги и погодные условия. Например, если старая коробка автомат не давала возможности запустить машину при температуре ниже 25 градусов, то робот может показывать хорошую работу, даже если эта отметка опустится до -40. Гарантийный срок на роботизированную коробку составляет 3 года, однако производитель заявил, что средний период эксплуатации – 10 лет. Именно таким образом компания хотела добиться возвращения популярности для машин серии Priora.

Как пользоваться роботом

Управление автомобилем с роботизированной коробкой передач осуществляется аналогично управлению авто с классическим автоматом или вариатором. Даже внешний вид рычага может быть похожим, например, как у Audi и Infiniti. Но чаще разработчики избавляются от режима «Р» (парковка), например, как это сделали инженеры Toyota и Citroen. При этом, стоянка автомобиля осуществляется на нейтралке (N) или, если в автомобиле предусмотрен мануальный режим, — на первой передаче. В последнем случае позиция “D” может заменяться на “A/M” для переключения между автоматическим и ручным режимами управления авто. Прогревать автомобиль с роботом перед началом движения можно на нейтральной передаче

, температура коробки даже при этом условии поднимется до необходимого уровня. Однако, лучше догревать и прогревать автомобиль уже в процессе движения. Для этого достаточно проехать спокойно, без резких рывков примерно 1 км после трогания, используя только треть, максимум половину хода педали газа. На роботе, в отличие от классического автомата, можно буксовать, это не приведет к поломке. Также, при определенных навыках, можно использовать прием выезда из сугробов и ям «в раскачку», поочередно понемногу двигаясь вперед-назад. Многие знают о неприятной особенности роботов «дергаться» при каждом переключении передач (это не относится к роботу DSG с двумя сцеплениями). Естественно каждый такой рывок не вызывает особо приятных ощущений у водителя и, тем более, пассажиров. Также очевидно, что такое поведение робота может быть особо опасно при движении по снегу или по скользкой поверхности. Для того, чтобы уменьшить неприятные ощущения и риск застрять в снегу или уйти в занос, водителю во время переключений нужноослабить нажим на педаль газа или вообще убирать с нее ногу . Тогда переключения будут происходить гораздо более плавно. Правда научиться подгадывать момент переключения передач осуществляемый электроникой бывает довольно сложно, но с наработкой опыта этот навык обязательно придет. Следует помнить, что устройство коробки передач робота практически аналогично устройству обычной МКПП, с тем различием, что сцепление здесь «выжимает» электроника, а не водитель, давя на соответствующую педаль. Поэтомупри медленном движении в пробках следует переводить РВД в нейтральное положение . Ведь если автомобиль стоит, а передача включена, то сцепление находится в выжатом включенном состоянии, при этом изнашиваются корзина сцепления, выжимной подшипник и сам ведомый диск. Перед тем, как заглушить двигатель и поставить автомобиль на длительную стоянку, передачу, как и на механике, лучше оставить включенной.

Обязательным правилом эксплуатации автомобиля с роботизированной механикой является включение ручного тормоза при постановке авто на стоянку.

Что за робот такой?

Прежде чем перейти к выяснению достоинств и недостатков, необходимо разобраться, что же вообще собой представляет роботизированная коробка передач.

По сути, это всё та же хорошо известная многим МКПП, но только дополненная механизмами, которые без участия человека нажимают на сцепление и переводят коробку на нужную передачу.

Конечно же, в салон авто робота, который бы выполнял такие манипуляции, не посадишь, поэтому инженеры просто доукомлпектовали КПП специальными устройствами под названием актуаторы, которые, собственно, и дёргают за вас селектор передач и выжимают сцепление.

Управляются они при помощи электроники, умеющей считывать и анализировать сигналы с многочисленных датчиков, разбросанных по узлам и агрегатам машины.

К слову, актуаторы могут быть с электрическим приводом, в основе которых лежит электродвигатель, или с гидравлическим.

Первые, как правило, устанавливаются на автомобили бюджетного класса, и их негативной стороной является невысокое быстродействие. Вторые — прерогатива более дорогой техники и они работают намного быстрее.

Роботизированная коробка, является симбиозом проверенных временем технических решений, благодаря чему она довольно надёжна.

Все подобные трансмиссии имеют и полуавтоматический режим, при котором водитель сам может включать необходимую скорость с помощью селектора коробки или под рулевых лепестков.

Плюсы и минусы роботизированной коробки передач

К преимуществам относятся:

1. Конструкция узлов скомпонована на основании проверенных временем механических коробок передач. За счет этого повышается общая надежность агрегата, которая выше, чем у вариаторов.
2. Занимаемый объем в подкапотном пространстве существенно меньше, чем у классических «автоматов», соответственно расход на масло во время эксплуатации для данной коробки будет ниже, чем у аналогов.
3. Работоспособность сцепления, особенно мокрого типа, у «роботов» на 25-30% выше.
4. Также отличие роботизированной коробки передач от автоматической заключается в стоимости производства и ремонта этого агрегата, говорящее в пользу «роботов», а не «автоматов» и вариаторов.
5. Большинство современных коробок с роботизированным управлением имеет возможность переключать ступени в ручном режиме, что схоже с Типтроником на автоматических КПП.
6. Масса коробки-робота значительно меньше АКПП. Это дает преимущества при установках на малогабаритные авто, где масса даже в несколько десятков килограмм играет существенную роль.
7. Расход топлива на автомобилях, агрегатированных «роботами», сопоставим с расходом на механических КПП и меньше, чем у остальных конструкций при прочих равных условиях.

К недостаткам относятся:

1. Есть конструкции с роботизированными коробками, у которых задержка между переключениями передач достигает двух секунд. Это относится к электрическим переключателям. При такой езде теряется динамика и может возникать дискомфорт для водителя.
2. Использование гидроприводов для ускорения переключений повышает скорость между включением ступени до 0,05 с. Однако, эта конструкция значительно удорожает весь узел. Тормозную жидкость, используемую в качестве рабочей жидкости, необходимо постоянно удерживать под высоким давлением, что отнимает часть мощности у двигателя. Гидравлика становится эффективной больше у мощных автомобилей или машин премиального класса.
3. Более дешевые модели не обеспечивают адаптивной подстройки автоматики под стиль вождения владельца автомобиля.
4. Преселективные модели пока еще достаточно дорогие в ремонте. Хотя механическая часть весьма надежна как и у простой механики, при недоработанных прошивках ЭБУ и неидеальной конструкции сцеплений часто случается преждевременный износ последних. А все «навесное» оборудование робота (сцепления, ЭБУ, актуаторы) стоит приличных денег. Поэтому при покупке авто с пробегом стоит проверять робот с особой тщательностью и узнать сроки последнего его обслуживания, посмотреть чеки на выполненные работы.

Но все же большинство положительных факторов достаточно легко перекрывают все негативные моменты. Поэтому для того чтобы насладиться всеми «плюсами» роботов, необходимо выбирать новые варианты конструкций, в которых основные недостатки минимизированы или полностью устранены.

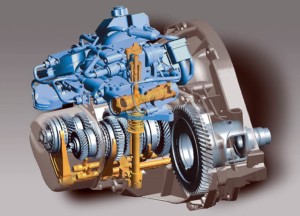

Устройство роботизированной КПП

По своей сути роботизированная коробка передач – это всем нам знакомая механическая коробка, в которой сцеплением и переключением передач управляет электроника и сервоприводы.

Давайте рассмотрим «начинку» роботизированной КПП, другими словами – ее устройство. И разбирать будем коробку с двойным сцеплением, поскольку полагаем, что именно такие коробки имеют будущее, в то время как коробки с одним сцеплением постепенно уйдут в прошлое.

Самый большой недостаток коробок с одним сцеплением – очень большое время переключения передач, что делает езду на автомобиле некомфортной и дерганой.

Роботизированная КПП состоит из следующих механизмов и деталей:

• Основной рабочий узел (аналог механической коробки), оснащенный двумя парами валов – первичным и вторичным (то есть всего четыре вала), к которым крепятся шестерни переключения передач. Одна пара валов отвечает за четные передачи и, соответственно, на них  крепятся шестерни передач — 2, 4 и 6, а вторая пара валов обеспечивает нечетные передачи и задний ход – 1, 3, 5 и R. Кроме того каждая пара валов имеет собственное сцепление (коробка с двумя сцеплениями). Так же стоит отметить, что первичные валы находятся на одной оси, то есть один вал располагается внутри другого.
• Узлы-актуаторы представляют собой сервоприводные механизмы (работающие на электрике или гидравлике). Электрический тип привода – это не что иное, как электродвигатель с редуктором, а гидравлический тип привода представляет собой гидроцилиндр, управляемый клапанами электромагнитного типа (гидравлический более дорогой, но более быстрый и именно он используется в наиболее продвинутых РКПП). В роботизированной КПП могут устанавливаться актуаторы двух типов – для переключения передач и включения сцепления.
• Блок управления электронного типа представляет собой микропроцессор, осуществляющий контроль над работой всей роботизированной КПП через внешние датчики и исполнительные механизмы. Внешние (или входные) датчики позволяют получать информацию о скорости движения, рабочих оборотах двигателя, крутящем моменте, давлении масла и передавать эту информацию на управляющий блок. Механизмы исполнения предназначены для реализации всех задач, полученных от блока управления на основании заложенных программ. Сам блок соединяется с роботизированной коробкой при помощи бортового компьютера.

Основные плюсы и минусы коробки передач с вариатором

Одно из основных преимуществ этого узла – это отсутствие ступеней и экономичность. Вместе с тем, обслуживание CVT довольно дорогое удовольствие.

Среди плюсов вариаторной трансмиссии нужно отметить:

• хорошую динамику;
• увеличение ресурса мотора;
• отсутствие толчков при переключении;
• предотвращение буксования.

Недостатки бесступенчатой трансмиссии:

• дорогостоящее обслуживание;
• сложная система управления;
• «тугой» старт.

Небольшой видео-ролик поможет Вам получить дополнительные сведения о бесступенчатой трансмиссии:

https://youtube.com/watch?v=J-NiCoc4oLk

Таким образом, поклонникам плавности хода и спокойного вождения наиболее придется по душе коробка с вариатором. Водителям с похожими привычками, но умеющим считать «трудовую копейку» подойдет машина с простенькой роботизированной трансмиссией.

Чем плоха коробка «робот»?

Недостатки имеют все трансмиссии:

• В движении могут появляться рывки, толчки, подергивание автомобиля. Эти недостатки имели первые варианты, в современных моделях их устранили;
• Роботизированная машина не всегда сможет затормозить быстро или резко ускориться, этому могут помешать настройки электроники;
• Чтобы робот работал полноценно, необходим мощный двигатель;
• Машина с роботом начинает откатываться назад, при подъеме в горку, если при этом не пользоваться ручником. Однако, автомобили, которые оснащены специальной системой, помогающей на подъемах, не имеют такую проблему;
• Прошивка блока управления возможна не всегда и не в каждом центре обслуживания автомобилей;
• Трудные городские условия (пробки) снижают срок службы трансмиссии такого типа;
