Отличие биксенона от ксенона
Сначала предлагаем понять что такое ксеноновая лампа вообще. Она принципиально отличается от галогенной лампы: световой поток образуется не от нити накаливания, а от электрического разряда в газе, который именуется ксенон, отсюда и красивое название таких ламп.
Так как недолговечная нить накала, которая при тряске автомобиля сильно страдает, в ксеноне отсутствует, то и срок службы таких ламп значительно выше. При газовом разряде формируется световой поток более приятного и современного оттенка. К тому же, ксеноновая лампа более энергоэкономична.
Минусом ксенона, кроме прочих, является тот факт, что для включения таких ламп недостаточно привычного выключателя (реле). Их необходимо разжигать (типа, как костер), а на это необходимо время. Диаграмма розжига ксенона выглядит примерно так.
Немного поясним английские иероглифы. На верхней диаграмме показана зависимость напряжения (подаваемого лампе от блока розжига) от времени.
При подаче команды включения на блок розжига в течение 30 миллисекунд (миллисекунда это 1/1000-я доля секунды) идет «раскочегаривание» высоковольтного импульса, после которого формируется импульсное напряжение амплитудой 25 кВольт, который первоначально формирует ток розжига искры 12 Ампер (показан на нижнем графике).
Далее идет процесс запала, потом система прогревается еще некоторое время, после чего разгорается 6-8 секунд, далее входит в рабочий режим. В рабочем режиме на поддержание разряда подается импульсное напряжение амплитудой около 65-105 Вольт при токе 0,41 Ампера. Это приведено для 35-Ваттной ксеноновой лампы. Впрочем, этот процесс грамотно описан одним из основоположников марскизма-ленинизма: «Из искры возгорится пламя» ;-).
Согласно этому графику видно, что на вхождение лампы в рабочий режим требуется не менее 5 секунд. Для лампы ближнего света это не принципиально: его можно включить заранее. А вот для дальнего — существенно: поморгать быстро уже не удастся. А это тсползуется не только для солидарной помощи водителей, но и, согласно Правилам дорожного движения, это необходимо делать для предупреждения участников дорожного движения об опасной ситуации на дороге.
Наука не стоит на месте, и производители разработали биксеноновые лампы, в которых регулировка потока производится перемещением рефлектора-шторки (отражателя) в магнитном поле, регулируемым контроллером от штатной системы освещения автомобиля.
Видео — ксенон и биксенон, разница в цоколе, цвете света и другие нюансы:
Другими словами биксенон — это как бы 2 лампы ксенон в одном корпусе. То есть, биксеноновая лампа это та же ксеноновая, в которой установлен дополнительный отражатель с переключением на ближний — дальний свет. Рефлектор изменяет фокусное расстояние источника света. Это как в карманном фонарике, в котором можно, вращая линзу, менять световой поток ближе — дальше. С помощью электромагнитной системы это можно сделать гораздо быстрее. То есть, автомобиль едет, светит ближним, если необходимо, за счет перемещения лампы относительно отражателя фары, мгновенно переходит на дальний.
Биксенон устанавливают на автомобили с совмещенной оптикой — в которых не предусмотрена раздельная оптика, то есть отдельные фары для ближнего и дальнего света. Если в фарах вашего автомобиля используются цоколи H4, то в 99% случаев в них придется использовать биксенон, а не ксенон.
Но, оборудуя автомобиль с совмещенной оптикой биксеноновыми лампами, необходимо учитывать следующее:
- некоторые типы биксеноновых ламп могут не подходить конструктивно в штатные места;
- если совместимость световых потоков биксеноновой лампы с креплением штатной оптики будет нарушена, вероятнее всего, встречные водители получат лишнюю порцию слепящего света, это отразится и на вашей безопасности;
- дополнительные линзы должны быть конструктивно и электрически совместимы с фарой.
Разобраться с этими технически сложными вопросами помогут грамотные продавцы, а для их установки лучше обратиться к специалистам которые имеют опыт в данном деле. Если вы все же решились установить биксенон самостоятельно, можно ознакомиться с некоторыми рекомендациями, которые приведены ниже.
Пример схемы подключения биксенона
Когда мы говорили о приобретении комплекта ксенонового головного света, то вскользь упоминали и о необходимости покупки дополнительного оборудования. Имелись в виду компоненты, необходимые для подключения ксеноновой оптики к бортовой цепи автомобиля – это, строго говоря, этап, выполняемый отдельно от собственно монтажа фар и имеющий ряд особенностей.
Перед тем, как приступить к описанию схемы подключения биксенона, имеет смысл рассмотреть график зависимости силы тока от напряжения при работе стандартной ксеноновой лампы.
Включение ксенона – процесс многоэтапный, включающий:
- стадию поджига;
- режим поглощения;
- разогрев;
- подготовительный этап;
- выход на стационарный режим.
В момент розжига на цоколь подаются штатные 12 А, а общее потребление блока розжига составляет порядка 150-160 Вт. После розжига оно падает до 60 Вт, а после выхода на рабочий режим – 45 Вт.
Использование некачественной проводки может отрицательно сказаться на работе блока, поскольку она не имеет запаса, необходимого для работы в быстро сменяющихся режимах (разница в скачках напряжения может достигать 25 КВ, потребляемого тока – до 15 А). К тому же дешёвые китайские провода подвержены быстрому окислению разъёмов, что приводит к неработоспособности БР уже спустя несколько месяцев после установки.
Итак, приводим пример правильной схемы (но не единственной) подключения ксеноновых фар:
Пример схемы подключения биксенона
Как видим, блоки розжига запитываются через предохранитель отдельными проводами, причём в схему подключения входит также силовое реле. На вход питание подаётся порционно. Подобная схема считается практически идеальной. Не полностью идеальной, поскольку при микроскопическом несовпадении характеристик ёмкости конденсаторов и обмоток реле будет наблюдаться и едва заметная задержка между включением левой и правой фары.
Для реализации такой схемы потребуется приобретение следующих компонентов:
- двух предохранителей (вместе с держателями) номиналом 20А;
- силовых реле номиналом 30А;
- двух конденсаторов номиналом 1500 мкФ (16-вольтовых);
- двух разъёмов с соответствующим цоколем;
- четырёх диодов типа 1N4007, посредством которых осуществляется развязка ламп для работы в режиме ближнего/дальнего света);
- проводов сечением минимум 1.5 мм2 (питание БР) и 0.5 мм2 для подключения остальных потребителей;
- клемм для реле;
- клемм для подключения проводки к АКБ (4 шт.).
Распространённой вариацией этой схемы является её упрощённый вариант, при котором используется одно силовое реле, запитывающее оба блока розжига. Однако при этом возрастает риск подгорания контактов реле, что приводит к залипанию и неработоспособности устройства в целом.
Общие моменты
Особенностью фар с линзами является то, что поток света «разрезается», за счет чего происходит корректировка направления. Лучи проходят только по горизонту, а по-вертикали не пропускаются.
Конструкция фар с линзами состоит из отдельных блоков. Это:
- непосредственно фара;
- отражатель;
- ксеноновая лампа.
Линза используется для фокусировки пучка света прямо на дорогу, и это является основной ее функцией. Использование фар без линз считается незаконным.
Чтобы пучок света был разрезан строго по вертикали, используются специальные магнитные «шторки». Возможна установка автоматической регулировки фар.
Первоначальные данные
Водители прибегают к подобным хитростям для того, чтобы улучшить внешний вид машины и ее характеристики, или же, чтобы добиться качественного освещения.
Плюсы использования линзованных фар:
- повышение заводских характеристик транспортного средства;
- улучшение внешнего вида, «тюнинг» машины;
- высокая функциональность и долговечность.
Однако, следует учесть, что существуют и минусы. Установка линз с ксеноновыми лампами в кустарных условиях считается незаконной.
После того, как лампы установлены, их требуется правильно отрегулировать. Доверять работу по установке фар и линз следует опытному мастеру в автосервисе.
Для чего его ставят
К установке ксеноновых ламп водители прибегают по нескольким причинам:
| Для тюнинга транспортного средства | Ксеноновые фары смотрятся красиво, а при установке линз можно получить эффект «ангельских глаз» — вокруг линзы устанавливается ободок из светодиодов. При этом следует отметить, что возможен тюнинг с использованием галогенных ламп |
| Улучшение светового потока | Линзы могут быть установлены вместе с ксеноновыми лампами. Как правило, установка осуществляется на специальных ремонтных станциях, имеющих сертификат. Ксеноновые лампы поставляются в комплекте с линзами |
| Заводские установки и замена ламп | На некоторых моделях авто линзы с лампами устанавливаются на заводе в штатном порядке. Как правило, данные модели машин стоят весьма дорого, как и отдельная комплектация для них. Фары в современных автомобилях являются отдельными компьютерными системами, имеющими множество функций – освещение поворотов, изменение угла освещения |
Основная причина, по которой водители прибегают к установке ламп – тюнинг, улучшение внешнего вид автомобиля.
Однако, если требуется только тюнинг, установить линзы на автомобиле можно и на галогенные лампы. Световой поток в данном случае не улучшается.
Зачастую водители ставят линзы с «глазами ангела». Следует учитывать, что линзированная оптика, это не только украшение автомобиля. Ставить лампы с линзами нужно для улучшения каких-либо характеристик.
Мастера автосервиса предлагают выбор – установка линз с галогеном или ксеноном. Наиболее предпочтительным является второй вариант по причине того, что свечение ксеноновых ламп более сильное, в особенности, если используется фара с отражателем.
Кроме того, на заводских машинах чаще всего ставят галогенные лампы с линзами, что позволяет сфокусировать пучки света.
Для установки линз требуется серьезное оборудование. Кроме самих линз в фаре должны стоять датчики, работа которых позволяет автоматически скорректировать угол света.
Это требование безопасности, и нарушение его сопоставимо с нарушением закона и ПДД. Данное оборудование весьма дорогостоящее, поэтому используется только в авто с максимальной комплектацией.
Чем регулируется
Сотрудник ГИБДД имеет право снять такие фары, а у водителя возникнут проблемы при прохождении технического осмотра.
Чтобы получить разрешение на установку фар, следует обратиться в сертифицированную организацию. При этом следует учесть, что может потребоваться разрешение от ГИБДД и полная замена фар.
Нормативные акты:
- Правила ЕЭК ООН № 99.
- Кодекс об административных правонарушениях – ФЗ № 195. Статья 12.5.
- ГОСТ стандарт Р.41.99 – 99.
- Разъяснения Департамента по обеспечению безопасности дорожного движения от 20 февраля 2010 г. «Об использовании ксеноновых фар».
Данные нормативные акты применяются как водителями, так и сотрудниками ГИБДД, осуществляющими проверку авто и изъятие фар.
Биксенон и биксеноновые линзы
Итак, на сегодняшний день одной из самых эффективных технологией считается биксенон, хотя обычные ксеноновые лампы появились раньше. На деле, ксенон – это особый инертный газ, который закачан в корпус лампы. Лампа газоразрядная, элемента накаливания внутри нет. Свечение достигается за счет того, что при помощи так называемых блоков розжига формируются высоковольтные импульсы. В свою очередь, эти импульсы создают светящуюся дугу.
В целом, ксеноновый свет яркий, пучок света белый или синеватый, освещение дороги равномерное. Если же рассматривать отличая ксенона от биксенона, необходимо понимать, что ксеноновые лампы подойдут только для ближнего света. Биксенон способен давать как ближний, так и дальний свет. Давайте разбираться.
Если просто, в фаре могут стоять как две раздельные лампочки (ближний/дальний), так и одна с двумя нитями накала для ближнего и дальнего света. Получается, если блоков под лампы несколько, можно установить в ближний ксенон, а для дальнего света оставить галогенки.
В свою очередь, если лампа одна, ксенон не подойдет, так как дальнего света не будет. С учетом того, что многие модели авто имеют одну лампу для ближнего и дальнего света, оптимально устанавливать биксенон. В этом случае одна газоразрядная лампа будет обеспечивать ближний и дальний свет.
При этом конструктивно отличий у биксенона от ксенона достаточно много. Фактически, ксенон похож на обычную лампочку ближнего света, светит постоянно, световой поток одинаковой мощности. У биксенона дополнительно есть устройство под названием экран-лампа, которая находится в колбе с газом;
Когда водитель переключается с ближнего на дальний свет, колба перемещается благодаря работе электромагнита. Затем свет падает на отражатель под другим углом, меняется освещение дороги. Если же перейти на ближний, процесс обратный, колба вернется на начальную позицию;
Теперь непосредственно о линзах. Казалось бы, все просто, достаточно купить комплект биксенона и заменить им штатные галогенки в фарах. Однако ксенон светит мощно и ярко, так как свечение газа происходит по всему периметру колбы.
Естественно, в фарах под галоген свечение получается слишком ярким, свет заметно рассеивается. Это значит, что настроить оптику так, чтобы не слепить встречных водителей, на деле не получается. Если фары слишком сильно опустить вниз, снижается качество освещения дороги, если же поднять до нормы, происходит ослепление водителей встречного транспорта. В этом виноваты так называемые паразитные засветки.
Выходом в данном случае является доработка оптики при помощи линзы. Билинза в фаре имеет «шторку», что позволяет формировать направленный поток ближнего света с четкой границей. При включении дальнего света шторка меняет свое положение, однако даже при этом свет более кучный и собранный, максимально направлен на дорогу, в отличие от галогена.
Если просто, когда ксенон устанавливается в уже линзованную оптику, настраивать ближний свет намного проще. Конечно, решение купить линзы на фары и установить такие линзы однозначно потребует больших затрат и отдельной доработки оптики, однако качество освещения дороги и безопасность заметно повышаются.
Получается, если выбирать между комплектом ксенон – линза или биксенон, первый вариант намного более предпочтителен. С линзованной оптикой (при условии правильной установки и настройки) не будет происходить ослепления встречных водителей, а также линзы позволяют направить мощный и сконцентрированный поток света исключительно на дорогу.
Установив в фары линзы, ксенон перестанет быть проблемой для других водителей, заметно повышается общая безопасность при езде на автомобиле. Именно с учетом таких особенностей заводской ксенон на автомобили штатно ставится только в специальную линзованную оптику.
Можно или нет
Собственно, когда я впервые услышал про ксенон, то сразу же захотел поставить себе такую оптику на свой автомобиль. Все автовладельцы на тот момент, у которых была Мазда, Опель, Киа, Тойота, Ауди и даже ВАЗ 2114, а также другие представители отечественного автопрома, выстроились в очередь на СТО.
Хотя комплект ксенона стоил не так дешево, а установка могла покрывать стоимость комплекта, это мало кого останавливало. Не удивительно, ведь у такой оптики лучший спектр свечения, они работают эффективнее и служат намного дольше.
Однако перед тем как поставить новые фары, я посмотрел не один фильм, видео, перечитал все возможные статьи. Меня интересовал один главный вопрос — легальна ли подобная замена и не оштрафуют ли меня за подобное изменение авто. Почему? Да потому что от наших законов можно ждать чего угодно.
Подключение ксенона в штатный блок, в противотуманки, то есть в ПТФ, а также как основного инструмента подсветки дорожного полотна имеет определенные подводные камни. Многие уверены, что лучи ксенона светят очень ярко, ослепляют встречных водителей и вообще опасны по соображениям ПДД.
В этом есть только доля правды. Любая девушка 21 века, а также мужчины скажут, что подключать подобное оборудование нужно только у профессионалов. Это вполне логично, поскольку своими руками поставить подобные светильники крайне сложно. Установка считается не такой невыполнимой, но тут проблема в другом. С тем, как поставить или как установить в штатные места, где раньше были галогенки, проблем не возникнет. Однако наличие ксенона в галогенных отражателях не позволяет фонарям светить правильно, непосредственно на дорогу.
Установка осуществляется вместе со специальным дополнительным устройством, которое называется блок розжига. Поставив все без соответствия нормам, вы рискуете получить не только штраф от сотрудников ГИБДД, но и «на орехи» от других участников движения, поскольку вы непременно будете их слепить.
В 2017 новый закон не запрещает устанавливать ксенон, если он сертифицирован и разрешен для применения в определенных видах фар. А вот установка в стиле «колхоз» на машину, не соответствующую требованиям, повлечет за собой проблемы с законом. Так что прежде чем оснащать свою Киа, Ниссан, Хонда, Форд Фокус или ту же Шкода Октавия новым светом, поинтересуйтесь у профессионалов, допускается ли подобный тюнинг конкретно в вашем случае.
Сделаю вывод, исходя из раздобытой информации
Приготовьтесь, поскольку это важно. Устанавливать ксенон в галогенки нельзя. Об этом говорит закон
Если вы его нарушите, то штрафом вряд ли отделаетесь. Предусматривается лишение прав на 6-12 месяцев и запрет на дальнейшую эксплуатацию до восстановления соответствующих нормам характеристик машины. Грубо говоря, сесть за руль, пока вы не вернете галогенки на место, не получится
Об этом говорит закон. Если вы его нарушите, то штрафом вряд ли отделаетесь. Предусматривается лишение прав на 6-12 месяцев и запрет на дальнейшую эксплуатацию до восстановления соответствующих нормам характеристик машины. Грубо говоря, сесть за руль, пока вы не вернете галогенки на место, не получится.
Вот так, дорогие друзья. Все предельно просто и понятно. Если в противотуманки заводом-изготовителем машины предусматривается установка ксенона, с легкостью и спокойствием ставьте их туда. Любая иномарка, где предусматривается изначальное наличие ксенона, не противоречит законам РФ
Обратите внимание на маркировку. В большинстве случаев речь идет о фарах, где стоит маркировка D. Но и тут есть свои исключения
Заменить ближний свет и дальний, поставить ПТФ на основе ксенона можно даже в обычный ВАЗ. В чем разница? Да в том, что есть определенная схема, по которой биксенон становится официальным, а потому претензий к нему со стороны ГИБДД быть не может. Вам придется собрать специальные разрешения, установить сертифицированное оборудование, потратить достаточно много денег, но получить желаемое
Но и тут есть свои исключения. Заменить ближний свет и дальний, поставить ПТФ на основе ксенона можно даже в обычный ВАЗ. В чем разница? Да в том, что есть определенная схема, по которой биксенон становится официальным, а потому претензий к нему со стороны ГИБДД быть не может. Вам придется собрать специальные разрешения, установить сертифицированное оборудование, потратить достаточно много денег, но получить желаемое.
В любом городе, включая такие «гиганты» как СПб, Москва и даже Волгоград, вам без проблем поставят новую оптику. Либо можно обойтись дешевой альтернативой с обманкой. Но о ней поговорим позже.
Что это такое?
Как нетрудно догадаться по названию, биксеноновые линзы – это усовершенствованная версия обычного ксенона. Один из основных недостатков газоразрядных ламп заключается в том, что они обеспечивают только ближний свет, тогда как для дальнего используются стандартные галогеновые фары. Биксеноновые лампочки в свою очередь могут излучать оба вида света (благодаря наличию специальной шторки либо тумблера), что и является их главным преимуществом. Именно этим объясняется приставка «би» в названии оборудования, которая указывает на наличие сразу двух функций. Вместе с тем этот вид линз сохраняет в себе все преимущества ксенонового аналога, а именно:
- долгий срок службы (в разы превышающий галоген);
- яркое освещение в ночное время суток (позволяет водителю значительно раньше обнаруживать препятствия на дорогах);
- низкая нагреваемость стекла (что особенно полезно, если часто приходится иметь дело с перепадом температур) и загрязняемость фар.
За все эти достоинства потенциальным владельцам придется хорошенько раскошелиться, а также немало повозиться с установкой лампочек на автомобиль.
Недостатки ксенона и линз в фары
Даже с учетом всех преимуществ, у ксенона, биксенона и линзованной оптики есть определенные недостатки. Прежде всего, это переоборудование ТС, которое является незаконным, если такие технологии не были установлены штатно на заводе.
Еще ксеноновые лампы дороже галогенок, из строя могут выходить блоки розжига, возникают другие проблемы с оборудованием
Также важно подбирать качественные установочные комплекты, так как на рынке есть большое количество низкосортного оборудования
Например, в дешевых комплектах блоки не более двух лет, лампы около года, тогда как качественные блоки розжига вполне способны выходить не менее 5-7 лет и более. Что касается ламп, оригинальные продукты известных производителей часто служат минимум 2-3 года.
Также можно отметить, что зимой ксеноновые лампы, особенно в линзе, меньше нагревают саму фару. На практике, если на фарах намерз лед, нужно дольше ждать, пока оптика оттает. В случае с галогеном фара нагревается быстрее.
Еще сами линзы имеют свойство со временем «выгорать», на них постепенно накапливается пыль. Все это постепенно ухудшает качество света, причем замена ламп на новые не помогает. Приходится разбирать саму фару и менять линзы.
Ксеноновые и биксеноновые фары: что это такое, установка ксенона, как проверить на исправность
Во многих случаях все это можно купить комплектом, но можно и по отдельности. Также потребуются материалы для крепления блоков розжига внутри автомобиля. В зависимости от выбранного способа, это могут быть:
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
В обычные фары Если у штатной фары для ближнего и дальнего света используются раздельные лампы, то вместо каждого осветительного элемента устанавливается отдельная ксеноновая лампа со своим блоком розжига. Спрашивайте, я на связи!
Что лучше: XE или BI
Прежде чем делать окончательные выводы, перечислим достоинства и недостатки обеих технологий.
Начнём с того, что для многих автовладельцев установка ксенона – это вопрос престижа, лежащий в иррациональной области. Дело в том, что многие модели оснащаются газоразрядной оптикой только в максимальной комплектации, и обладатели менее дорогих авто как бы чувствуют себя обделёнными. Что ж, психология – это великая сила, но недооценивать эксплуатационные характеристики ксенона/биксенона никак нельзя. Пор сравнению с обычными галогенками ксеноновая оптика менее требовательная к электроэнергии, потребляя её примерно вдвое меньше.
Но есть и другие достоинства:
- по уровню яркости преимущество ксенона/биксенона тоже более чем ощутимое: 3000-3200 люмен (у галогенок с этим намного скромнее – 1500 люмен). Такая добавка позволяет существенно повысить безопасность при поездках в ночное время суток. К сожалению, пока ксенон не стал массовой технологией, этот тезис касается только относительно небольшой доли транспортных средств;
- долговечность – ещё один важный фактор, который нельзя не учитывать при оценке целесообразности установки современной оптики. Средний ресурс ламп на основе ксенона – порядка 3000 часов, у галогенных аналогов время наработки на отказ примерно вдвое меньше. Здесь тоже всё предельно ясно: сказывается отсутствие нити накаливания;
- о низком энергопотреблении мы уже говорили. Следствие — уменьшение нагрузки на генератор и некоторое снижение потребления топлива;
- улучшение видимости дороги при тумане и других похожих природных явлениях. В этом аспекте биксенон даст фору и галогенкам, и светодиодной головной оптике. Так что если вы помышляете о монтаже/замене противотуманок, то установка биксенона сделает эту операцию невостребованной;
- отсутствие ослепляющего действия светового луча на встречный автотранспорт тоже входит в число плюсов ксеноновых фар, но при условии их правильной регулировки – в противном случае будем иметь обратный эффект.
Установка ксенона на машину
А теперь поговорим и о недостатках ксеноновой/биксеноновой оптики:
- высокая стоимость, ели говорить о массовом распространении любой новой технологии, считается основным сдерживающим фактором. Не является исключением и ксеноновая автомобильная оптика. Учитывая её молодой возраст, надеяться на резкое снижение цен в обозримом будущем не приходится. Именно поэтому на бюджетные машины такие устройства штатно не устанавливают. Хочется надеяться, что пока;
- сложность самостоятельной установки. Действительно, газоразрядные лампы используют принципиально другой метод свечения, поэтому и конструкция такой оптики сильно отличается от традиционной. А это означает, что при монтаже придётся вносить немало изменений в конструкцию автомобиля, что потребует обязательной легализации такой светотехники. Иначе проблемы с дорожной автоинспекцией неизбежны;
- существует также такая проблема, как совместимость, по крайней мере, на уровне цоколей. Если с этим всё в порядке, нужно убедиться и в возможности установки ксенона/биксенона на конкретную модель авто. Для этого посмотрите, имеется ли на фаре маркировка «К». Если нет – придётся покупать новые блок-фары;
- наконец, нельзя не отметить, что за езду с неправильно или неправомерно установленными биксеноновыми фарами полагается наказание в виде лишения прав. Проще всего легализовать такую оптику, доверив её установку сертифицированному центру, но это будет дорого (сравнимо со стоимостью самого комплекта автооптики). При самостоятельной установке часть средств можно сэкономить, но придётся потратить на порядок больше времени на беганье по инстанциям. Этот фактор следует учитывать и при покупке ТС с пробегом – если на нём присутствуют ксеноновые фары, поинтересуйтесь, они штатные или установлены самостоятельно. В последнем случае требуйте соответствующие разрешительные документы.
Подведя итоги всему вышесказанному, ответить на вопрос, что лучше, ксенон или биксенон, в целом весьма затруднительно. Но в конкретных случаях выбор сделать не так уж сложно.
Так, если вы не стеснены ограниченным бюджетом, при этом ваш режим езды предполагает частые поездки по загородным автотрассам в тёмное время суток – лучше выбрать биксенон. Он намного ярче галогенок и позволяет без проблем использовать интенсивный световой луч в обоих режимах.
Если вы намного больше колесите по городу, вполне достаточно будет комбинации ксенон + галогенка. Если не жалко денег – можно установить и по две ксеноновые колбы на каждую фару – это обойдётся дороже, но будет более надёжно и долговечно.
Производим установку биксенона вместо обычной галогеновой лампы H4 своими руками
Включение в цепь комплекта с индивидуальными реле
Механическая часть процесса монтажа ламп Bixenon проста и абсолютно повторяет методику сборки моноксенона:
- сформировать в корпусе фары отверстие для подвода дополнительной проводки;
- установить лампу Bixenon взамен штатной галогеновой;

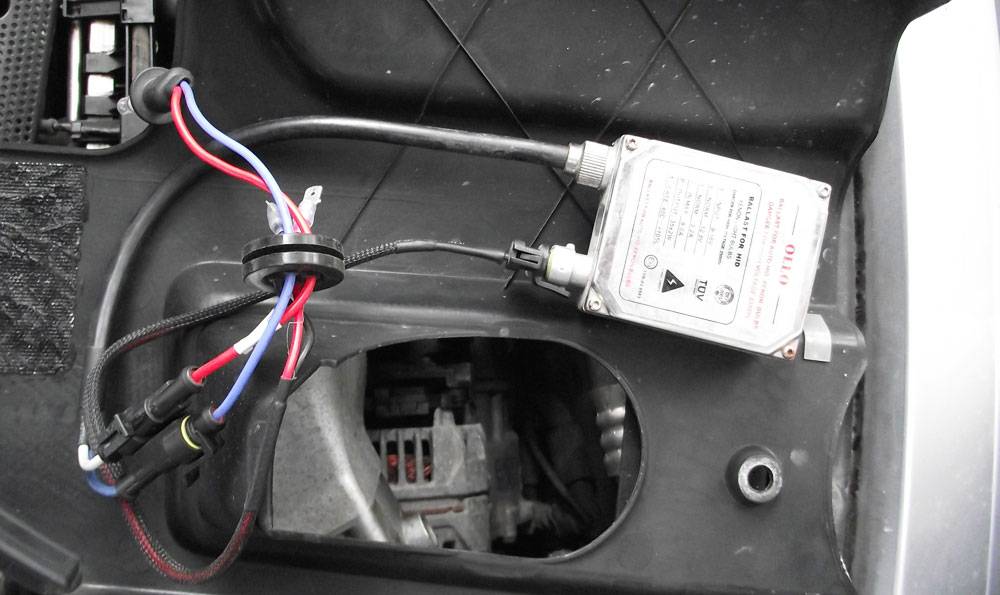

- закрепить блоки розжига в непосредственной близости от фар.
Первая установка биксенона H4 своими руками зачастую вызывает трудности именно в организации схемы подсоединения. Автономная комплектация не предусматривает наличия общих для двух ламп элементов жизнеобеспечения – следовательно, процесс монтажа можно вести последовательно. Согласно этому принципу:
- проводятся подсоединение и тест лампы на одной фаре;
- производятся манипуляции с проводкой на втором головном устройстве освещения;
- осуществляется заключительный тест.
Комплект с индивидуальным реле в своем составе обычно содержит такие электротехнические элементы:
- 2 блока розжига;
- 2 реле;
- 2 коммутационных жгута проводов с припаянными диодами;
- 2 лампы.
Согласно схеме подключения комплекта биксенона с индивидуальным реле, методика проведения операции такова:
- к разъему, идущему от лампы и отвечающему за перемещение экрана, подсоединяется коммутационный жгут проводов с диодом;
- к выходящему из подключенного выше жгута трехпиновому разъему подключается колодка штатной проводки, ранее присоединяемая непосредственно к цоколю H4;
- коммутационный жгут подсоединяется к реле;
- электронный ключ включается в сеть путем закрепления плюсовой клеммы на аккумуляторе и минусовой – на массе;
- балласт (блок розжига) соединяется с реле;
- силовые отводы лампы подключаются к колодкам пускорегулирующего устройства.
Включение в цепь комплекта без релейных устройств
В комплектах без реле диод врезан непосредственно в трехпиновую колодку питания. Схема подсоединения абсолютно идентична, за исключением операций, связанных с электронным ключом: разъем питания блока розжига идет прямо от соединения со штатной колодкой.
Немного о назначении диода
После проведения установки и подсоединения биксенона H4 своими руками часто обнаруживается следующая неисправность: не переключаются режимы освещения ближний/дальний, при этом лампа горит. Причина — в режиме включения ближнего света экран уже находится в положении дальнего. В целях устранения дефекта изменяется направление допустимого течения заряда через диод путем смены его полярности.
В случае несовпадения расположения и полярности контактов разъема для биксеноновой установки с распиновкой в штатной колодке, ситуация исправляется в индивидуальном порядке:
- положением диода;
- между разъемом управления магнитом, передвигающим экран с положения ближнего света на дальний, и колодкой от коммутационного жгута или от разъема питания (в случае отсутствия реле) вставляется переходник, изменяющий полярность;
- в разъеме питания блока розжига контакты меняются местами.
