Самостоятельная регулировка кулисы
Частой ошибкой всех начинающих автолюбителей является понимание собственной проблемы. Малейшие неисправности коробки передач, они связывают с глобальными проблемами и готовятся к полной замене системы. Однако, часто случается, что небольшие вмешательства, а именно правильная и профессиональная регулировка кулисы является необходимым решением по устранению возникшей неисправности.
Для начала следует начинать с регулировки (настройки) используемого привода. Проводить его нужно предварительно убедившись в работоспособности. На первой скорости заезжаем на эстакаду, либо схожее по типу возвышение. При возникновении проблем с переключением (описанных ранее), попробуйте осуществить необходимые действия при выключенном двигателе.
Находясь на ручном тормозе, предварительно подставив противооткаты, начинаем предварительную регулировку. При выключенном моторе, но не выключенных передачах смещаем рычаг влево до максимально возможного положения. Затягиваем хомут под авто. Часто бывает, что хватает всего лишь несколько миллиметров по отношению к карданному валу для необходимого смещения.
Другим вариантом профилактики и предотвращения проблем является удаление инородных элементов с механизма (влаги, пыли, попавшей грязи) и смазывание деталей. Кулиса в коробке передач, как и любая другая деталь требует смазку. Но чем смазать кулису? Особых предпочтений не имеется. Подойдет обычная смазка для автомобильных запчастей. Главное не переборщить.

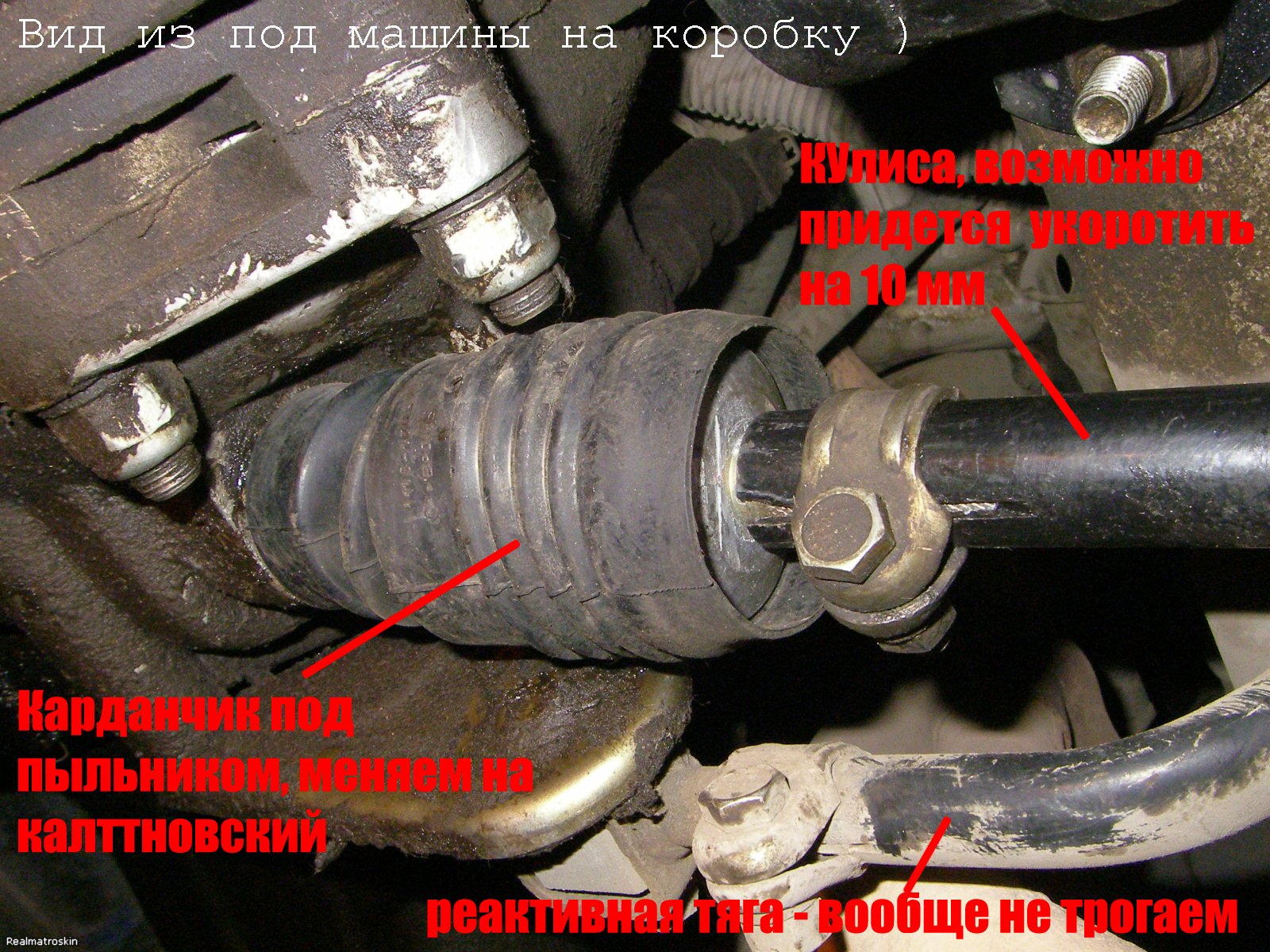

Кардан кулисы от Калины на ВАЗ 2114
Пошаговая инструкция, как укоротить калиновский кардан:
- Замер родной детали и калиновской (здесь нужно обмотать скотчем кончик кардана под отрезание);
- Укорочение (для удобства следует вставить кардан в зажим; далее необходимо отрезать лишнюю часть детали болгаркой);
- Шлифовка (готовый укороченный калиновский кардан следует шлифануть специальной машинкой; это нужно для удобства установки).
Пошаговая инструкция, как поставить кардан кулисы от калины на ВАЗ 2114:
- Проверка размера (необходимо вставить кардан в соответствующее отверстие; на этом этапе производится проверка правильности укорочения; если деталь вошла хорошо, значит все сделано верно);
- Размещение пыльника кулисы;
- Установка новой детали (здесь нужно разместить кардан от калины на место родного и закрепить с помощью ключа);
- Натягивание пыльника (установленный ранее пыльник необходимо натянуть на кардан).
Короткоходка
Многие до сих пор размышляют на тему того, стоит ли менять свою стандартную заводскую длинноходную кулису на короткоходную.
Решение принимайте сугубо на основе индивидуальных размышлений и не «ведитесь» на высказывания относительно существенного повышения динамики с переходом на короткоходку.
Реальная разница между короткоходкой и длинноходкой приведена в таблице.
Выводы отсюда делайте сами — нужна вам такая кулиска или нет. В плане замены нет ничего сложного. Вопрос лишь в покупке.
Потек сальник штока переключения передач? Как заменить сальник кулисы?
Сегодня мы разберемся как поменять сальник своими руками и сможем сэкономить N-ю сумму денег. Существует всего два способа замены сальника кулисы ваз 2108, 2109, 21099, 2113, 2114, 2115. Первый – замена сальника кулисы на смотровой яме с выбиванием втулки вместе с сальником. Второй способ, не требует наличия смотровой ямы, но потребует от Вас определенной ловкости рук, гибкости тела и наличия одного (двух) длинных саморезов.
Нам понадобится: – два ключа на 13, – ключ на 10, – вороток или отвертка для выбивания втулки сальника, – небольшой молоток, – торцовая головка на 22, – силиконовый герметик.
Запчасти: – сальник штока переключения передач – пыльник карданчика
Приступим к замене!
При помощи двух ключей на 13 ослабляем хомут тяги управления коробкой передач (предварительно соединение тяги и карданчика можно пометить, Для того чтобы позже не заниматься регулированием включения передач) и отсоединяем тягу с карданчика. Если откручивается плохо проливаем все жидкостью WD-40.
Оттягиваем пыльник назад и ключом на 10 откручиваем болт крепления карданчика к штоку переключения передач. Снимаем карданчик и пыльник. С помощью отвертки выбиваем втулку с коробки передач.
Той же отверткой выбиваем сальник со втулки и головкой на 22 запрессовываем сальник до упора. Смазываем втулку герметиком и не сильными ударами молотка запрессовываем ее в КПП.
Если Вы хотите поменять сальник без выколачивания втулки, то Вам потребуется длинный саморез.
Вкручиваем его в сальник. Далее тащим за саморез и вот сальник у нас в руках.
Запресовываем новый сальник.
Сборку проводить в обратной последовательности!
Всем удачи на дорогах!
Итог нашей работы!
Мой блог находят по следующим фразам
- проверить на прямую бензонасоса ваз 2111
- настройка замков ваз 2107
- как проверить термостат ваз 2109
- купить вут 2109 севастополь
- где находится предахранитель или реле от бензонасоса ваз 2109i
- регулировка вакуумного усилителя тормозов ваз 2109
Мой блог находят по следующим фразам
- подшипник передней опоры ваз 2109
- как смотаться бробег лада калина
- смотка спидометра лада ларгус
- как смотать пробег 2115
- как смотать пробег ваз 2113
- Ваз 08 не работает сигнал
Мой блог находят по следующим фразам
Короткая кулиса на ваз 2109 становится очень популярной среди владельцев машин ВАЗ, любящих разнообразный тюнинг и свою машину. При этом многие ненавидят рычаг для переключения передач, имеющий большой ход, он просто «скитается» практически по всему салону машины при переключении нужной передачи. Поэтому короткоходая кулиса на ваз 2109 является для них отличным решением.
Кулиса переключения передач: назначение, устройство, регулировка кулисы КПП
Многие водители в процессе эксплуатации ТС рано или поздно сталкиваются с различными неисправностями автомобиля. Что касается коробки передач, кроме самой КПП, с пробегом нередко внимания требует кулиса коробки передач, особенно в случае с МКПП.
На практике кулиса АКПП также может работать со сбоями, однако именно на механике кулиса МКПП выходит из строя заметно чаще. Далее мы поговорим о том, что такое кулиса в коробке передач, как работает механизм, а также какие неисправности кулисы КПП обычно встречаются.
Кулиса коробки передач: устройство и принцип работы
Начнем с того, что название кулиса является обиходным. На самом деле данный элемент специалисты называют тягой привода управления коробки передач. Сама кулиса является достаточно крепкой деталью, однако конструкция состоит из нескольких составных элементов, что несколько снижает надежность.
При этом кулиса в МКПП может изнашиваться достаточно быстро, так как езда на механике, в отличие от АКПП, предполагает постоянную работу с рычагом переключения передач. Обычно срок службы составляет около 100-150 тыс. км., однако проблемы могут появиться раньше.
Как уже было сказано выше, кулиса состоит из нескольких деталей, причем выработка или поломка любой из них приводит к тому, что работоспособность всего механизма будет нарушена. Также кулиса в автомобиле страдает от таких факторов, как попадание пыли, грязи, влаги, недостаточное количество смазки и т.д.
Перейдем к устройству кулисы КПП. Сразу отметим, каждый производитель стремится повысить надежность, а также добиться четкости и легкости включения передач, уменьшить люфты и т.п. В результате конструкция данного механизма на разных авто может отличаться. Однако можно выделить основные (базовые) элементы в устройстве кулисы КПП:
- рычаг КПП;
- тяга передач;
- вилка и палец вилки;
- сальник вилки;
- фиксатор сальника;
Если же с механизмом возникают проблемы, признаки неисправности кулисы проявляются достаточно отчетливо. Как правило, неполадки кулисы приводят к возникновению определенных трудностей при переключении передач КПП.
Среди основных проблем стоит выделить:
- люфты рычага переключения передач;
- затруднения при переключении передач, когда к рычагу нужно приложить больше усилий;
- стук или хруст при работе рычагом;
- передачи не включаются или включается не та передача, которую выбрал водитель (пропала четкость включения передач);
Сразу отметим, некоторые люфты по мере износа допустимы, однако значительное их усиление не только снижает комфорт эксплуатации, но и может стать причиной более серьезных поломок.
В остальных случаях, когда нужные передачи включаются с большим усилием или передачу невозможно включить, необходима профилактика кулисы и регулировка, замена или ремонт, так как езду с поврежденной кулисой вполне можно считать крайне небезопасной.
Регулировка кулисы КПП
Как правило, при возникновении тех или иных проблем с КПП и переключением передач, необходимо начать с регулировки кулисы. Указанная регулировка кулисы является штатной операцией, не требующей особых денежных затрат.
- На начальном этапе следует убедиться, что кулиса рабочая, то есть узел может иметь определенную выработку, но при этом должна сохраняться его полная функциональность.
- Далее автомобиль следует загнать на яму или поднять на подъемнике, поставить на ручник, под колеса при необходимости подставляются противооткатные упоры.
- Теперь можно переходить к чистке кулисы. Двигатель должен быть заглушен. Кулису КПП нужно почистить от грязи, затем смазать кулису подходящей смазкой.
- Регулировку кулисы можно провести по задней передаче. Чтобы отрегулировать кулису по задней передаче, сначала на ней нужно ослабить хомут, затем перевести рычаг коробки в положение, когда задняя включается лучше всего. Теперь хомут можно затянуть.
Добавим, что выше были приведены общие рекомендации касательно регулировки кулисы. На разных авто могут возникать определенные отличия. Чтобы выполнить работу качественно, необходимо заранее изучить мануал для конкретной модели.
Подведем итоги
Как видно, кулиса МКПП постоянно подвергается различным нагрузкам, на нее оказывают влияние внешние факторы и т.д. По этой причине даже такой относительно простой и достаточно надежный механизм требует выполнения периодических работ по очистке, смазке и регулировке.
Если же регулировка не дает желаемого результата, тогда потребуется менять отдельные элементы в конструкции или заменить весь механизм в сборе. При этом нередко только замена кулисы позволяет добиться мягкости хода рычага КПП и одновременно четкости включения передач.
Основные неисправности
Кулиса – система сравнительно надежная из-за простоты конструкции, да и особых подвижных элементов у нее нет, а диапазон передвижения составляющих небольшой.
- Но все же проблемы с кулисой бывают. Чаще они сводятся к появлению люфтов в местах соединения из-за износа. Износу подвергаются:
- шаровая опора;
- карданный шарнир;
- втулки в месте соединения тяги с рычагом.
Все эти элементы – подвижны, и недостаток смазки, попадание внутрь пыли и грязи приводит к износу контактируемых поверхностей.
На работоспособность КПП или двигателя люфты в механизме управления никак не влияют. Единственное – значительно ухудшается управление коробкой. Из-за этих люфтов:
- Рычаг свободно «болтается».
- Сложно включаются передачи.
- Слышен скип при перемещении рукоятки.
- Невозможность включения требуемой скорости.
Зачастую в таких проблемах «виновата» кулиса. Сложность ремонта узла зависит от его конструктивных особенностей. Необходимо найти причину плохо работающего механизма.
Поскольку кулису невозможно рассмотреть, автомобилисты в основном не связывают неприятные проявления с этим механизмом. А вместе с тем эта деталь ежедневно испытывает на себе колоссальные нагрузки. В среднем резерва кулисы хватает на преодоление 100 тысяч км. Лишь в редких случаях она может продержаться до 200 тысяч км. проблемы с элементом чаще всего возникают по причине низкого содержания смазочного вещества в механизме или же из-за попадания в конструкцию влаги, мусора и накопления пыли. Узнать, что с кулисой есть проблемы можно по увеличенному люфту на ручке коробки передач. Особенно заметным люфт будет при нейтральном положении. Нередко о неисправности кулисы свидетельствует проблемное переключение скоростей с характерным хрустом или тугим ходом рычага. Еще одним явным признаком неполадки кулисы можно назвать также неправильное включение скоростей, которое может не соответствовать выбранному водителем положению. В любом случае ни одна из этих проблем не должна игнорироваться и при малейшем подозрении на неисправность кулисы автомобилист должен сразу же проводить диагностику.
Рекомендуем: Коробка передач X Tronic – особенности эксплуатации
Как отрегулировать привод переключения передач
Возникновение каких-либо проблем с переключением передач не всегда означает серьезную поломку КПП. Если передачи включаются с трудом, возникли сложности с выбором передачи, что препятсвует включению и т.д., тогда в ряде случаев бывает достаточно отрегулировать привод переключения передач. При этом выполнить регулировку привода МКПП можно как на СТО, так и самостоятельно.
Читайте в этой статье
- Регулировка привода переключения передач
- Что в итоге
Регулировка привода переключения передач
Прежде чем что-то регулировать, нужно иметь представление о том, как устроен тот или иной механизм, как работает и т.д. Для начала, давайте рассмотрим устройство и принцип работы механической коробки переключения передач (КПП) в общих чертах.
Коробка передач преобразует и передает крутящий момент от двигателя к ведущим колесам, чтобы автомобиль мог тронуться с места и менять скорость движения. Существует четыре вида КПП: механическая, автоматическая, роботизированная и вариаторная.
Наиболее распространены сегодня первые два типа. С учетом того, что МКПП или «механика» имеет более простое устройство, именно такой агрегат рассмотрим в качестве примера.
Механическая коробка представляет собой, условно говоря, набор валов (входных и выходных) и набор шестеренок на каждом из валов. Шестерни на валах входят в зацепление и таким образом взаимодействуют между собой.
Водитель при помощи рычага переключения передач может определять, какие именно пары шестерен будут работать, то есть выбирать нужную передачу. При этом на МКПП также приходится выжимать сцепление, чтобы крутящий момент не передавался на коробку передач (на первичный вал).
Как и любой другой механизм, привод переключения имеет определенные настройки, которые со временем сбиваются. Это может стать причиной проблем с управлением коробкой. Другими словами, если передачи плохо включаются, причин может быть много, при этом одной из них является необходимость регулировать привод.
По большому счету, вся регулировка механизма переключения передач в условиях гаража сводится к тому, чтобы поработать над тягой выбора передач. Ее еще называют кулисой. В двух словах, кулиса – это устройство, соединяющее рычаг переключения передач с коробкой. Во время ее износа возникают такие проблемы, как:
- увеличение люфта рычага переключения;
- некорректное включение передач (вместо выбранной включается другая);
- при переключении приходится прилагать больше усилий, чем раньше;
- возникают посторонние звуки при движении рычага.
При появлении описанных неполадок часто может возникнуть необходимость полной замены или регулировки кулисы. При этом процедура настройки кулисы не является сложной. Главное, знать, как регулировать привод. Ниже будут приведены общие рекомендации, так как в зависимости от марки и модели автомобиля могут возникать некоторые нюансы. Для регулировки тяги переключения передач потребуются инструменты:
- ключ на 12 торцевой;
- пассатижи;
Регулировать можно двумя простыми способами. Для них будет одно общее действие: ослабить (а затем снова затянуть) хомут кулисы. Его расположение может меняться в зависимости от модели и марки авто (можно уточнить по мануалу).
- По задней передаче. Способ позволяет решить проблему некорректного включения скоростей в подавляющем большинстве случаев. Заключается он в том, что после ослабления хомута (для этого потребуется ключ) включается задняя передача (при заглушенном моторе, с соблюдением техники безопасности). Рычаг переключения выставляется в нужное положение и хомут снова затягивается.
- Также регулировка включения передач может быть проведена по первой передаче. Для этого ее нужно включить, а потом ослабить хомут. Далее привод кулисы проворачивается по часовой стрелке до тех пор, пока селектор КПП не упрется в пластиковый ступор задней передачи. Это хорошо чувствуется. Потом хомут снова затягивается, после чего регулировку можно считать оконченной.
Что в итоге
Как видно, проблемы с переключением передач не всегда означают, что необходим дорогостоящий или капитальный ремонт коробки. Во многих случаях (если нет других признаков и причин) достаточно знать, как отрегулировать коробку передач, то есть кулису на МКПП. При этом данную процедуру можно выполнить самостоятельно.
В этом случае правильно выполненные регулировки тросика АКПП позволяют избавиться от рывков и пинков автомата, а также добиться плавности и четкости во время переключения передач.
krutimotor.ru
Установка короткоходной кулисы на Лада Приора
Установка короткоходной кулисы на Лада Приора делает переключения передач более четкими, к тому же сам ход кулисы будет меньше, следовательно и переключать удобнее.
Как установить короткоходую кулису своими руками:
Снимаем чехол рычага КПП и набалдашник. Набалдашник на рычаге никак не крепится, он стягивается, достаточно приложить некоторое усилие.
Снимаем тягу рычага КПП с кардана, предварительно ослабив хомут (понадобится ключ на «13»).
Для того, чтобы освободить рычаг, необходимо освободить шарик из механизма подпружинивания (необходим для включения задней передачи с блокировкой). Для этого снимаем стопорное кольцо.
Ни в коем случае не следует тащить вверх за рычаг, пытаясь его освободить.
Немного терпения и стопорное кольцо снято.
Вынимаем стопорное кольцо, рычаг, со вставленным в пластиковую оправку шариком и пружинку.
Пластиковая оправка состоит из двух частей: верхней цилиндрической части (слева) и нижней (справа). Верхняя часть — с разрезом и одевается на рычаг. В нижнюю часть вставляется шарик рычага и обхватывается верхней так, чтобы совпали пазы, и все в сборе целиком держалось на рычаге.
Вынимаем рычаг вместе с тягой через салон. Кому удобно можно и отсоединить рычаг от тяги, но с моей точки зрения совсем не обязательно отсоединять.
На фото короткоходная кулиса снизу и стандартная кулиса сверху.
Снимаем карданчик. Сначала стягиваем резиновый пыльник и ключом на «10» выкручиваем болт слева на карданчике.
Карданчик от приоры (вверху) и калины (внизу). Сразу заметно, что штоки карданчиков разные по длине. Необходимо укоротить шток от калины, в зависимости от типа короткоходной кулисы, т.к. кулисы бывают разных фирм, то шток полностью может и не залезть, вследствии чего рычаг КПП будет смещен в сторону рычага ручного тормоза.
Для тех, кому нужно будет укорачивать шток, необходимо знать, что отпиливать надо 1-1,5 см.
Устанавливаем кардан от Лада Калина, и желательно негусто смазать его изнутри литолом. Вкрутить болт не сложно, так как он с конусом, но не нужно перетягивать.
Вставляем тягу через салон, желательно делать вдвоем с помощников: один держит резинку в салоне (сквозь которую проходит тяга), второй помогает и аккуратно тянет тягу.
Собираем в такой последовательности:
— Надеваем тягу на шток карданчика — Собираем механизм подпружинивания рычага (не забываем смазать шарик литолом) — Центрируем рычаг (устанавливаем в удобное для вас положение) — Затягиваем хомут на тяге
Возможно с первого раза нормально не отцентруется, тогда повторяем 3-4 шаги.
если сначала собрать механизм подпружинивания, то из-за большей длины штока будет невозможно надеть тягу на шток карданчика (возможно проблема исчезнет, если укоротить карданчик). Не забываем одеть пыльник на карданчик.
Так выглядит установленная короткоходная кулиса.
Теперь необходимо отрегулировать механизм блокировки включения задней передачи. Так как мы подгоняем кулису, может получиться так, что не совпадет механизм блокировки с пластиной, за которую он цепляется.
Проблема решается снятием пластины и кропотливой регулировкой зацепления. Кронштейн крепления пластины имеет вырез, за который зацепляется механизм (достигается тщательной регулировкой). Возможно, придется доработать пластиковый зацеп напильником, чтобы он свободно зацеплялся.
Что такое кулиса в автомобиле и для чего она нужна?
Наверное, не все новички-водители знают, что такое кулиса в автомобиле и где она вообще находится? Обычно на водительских курсах изучают строение авто, однако, не у всех до таких подробных знаний, как говорится, «руки доходят». А потом задаются вопросы: что, зачем, почему? Особенно, если возникают проблемы со втыканием и переключением скоростей на механической коробке передач. И тогда уж все вспоминают кулису.Собственно, правильно по техническому она называется тяга привода управления коробки передач. И ее, оказывается, можно регулировать и менять! Что такое кулиса в автомобиле? Некоторые думают, что это сам рычаг переключателя скорости, и находится он между водительским и пассажирским сидениями (такое можно прочитать в интернете, в самых популярных ответах на поставленный вопрос). Но это не совсем так. Кулиса МКПП – это многосоставной механизм, основное предназначение которого связывать рычаг для переключения передачи и деталь (шток), подводящую к коробке. Таким образом, видим при ближнем рассмотрении проблемы, что данная запчасть (состоящая, повторимся, из нескольких деталей) находится между рычагом и КПП, а размещается, в большинстве случаев, под автомобильным днищем, недалеко от карданного вала или же – под самим рычагом переключения (ручкой). Несмотря на довольно высокий запас прочности (у некоторых моделей – свыше 100.000 км. пробегу), элементы кулисы иногда начинают изнашиваться, приводя автовладельца к множественным проблемам. Происходит это, как правило, из-за попадания в механическую систему воды, пыли и грязи, ухудшения или отсутствия должного количества смазочных веществ, по некоторым другим причинам. Краткий обзор устройства механизма Во многом само устройство механизма кулисы зависит от марки и модели машины. Это происходит потому, что различные заводы-производители склонны применять разные, стремящиеся к оригинальности, типы устройства МКПП. В связи с этим, можно рассматривать только некоторый усредненный и обобщенный, ориентировочный вариант данного устройства. Но для большинства авто это будет: рычаг КПП, тяга передач, вилка, палец вилки, сальник вилки фиксатор. Есть еще и пружина, корпус и трос переключения, условно входящие в механизм. А все вместе данные запчасти отвечают за переключения скоростей в запланированных изготовителями коробки передач положениях.
Признаки неисправностей механизма Как уже было сказано, в подавляющем большинстве марок машин конструкция эта довольно надежная, не требующая частого ремонта и замен частей. Исключение составляют авто, изначально отличающиеся низким качеством сборок (с такими может всякое случиться). Но и на качественных импортных авто случаются огрехи, особенно если оно «в летах» и с колоссальным пробегом. Какие же признаки, что кулиса вашего автомобиля уже дает сбой? Как правило, они очевидны и в особых комментариях не нуждаются. Но все-таки, попробуем перечислить основные:
- увеличился люфт ручки (рычага), что переключает передачи;
- возникли проблемы с самим переключением передачи с одной на другую (или например она хрустит при переключении);
- скорости переключаются непомерно тугим образом;
- вместо одной передачи включается другая; из пяти, например, передач возможно включить только несколько, остальные просто не работают.
По поводу возникающего люфта: конечно, он никоим образом, на первых порах, не влияет ни на скорость езды, ни на работу МКПП. Наверное, поэтому некоторые водители не придают этому должного значения: мол, пока ездит – и пускай, зачем разбирать и регулировать? Но так ездить долго нельзя, так как положение со временем может ухудшиться (и в самый неподходящий, как правило, момент), приводя к плачевным результатам, а возможно, и к ДТП. Так что, не стоит «затягивать ситуацию», а попытаться поскорее разобраться с возникшей проблемой.
Регулировка кулисы В первую очередь, необходимо попробовать регулировку привода (если он, на быстрый взгляд, находится в рабочем состоянии). Кстати, часто новички-водители по неопытности думают, что вышла из строя вся коробка передач, а дело-то всего лишь в кулисе. Но для этого нужно хотя бы знать, что такое кулиса в автомобиле! Далее – включаем (даже если плохо получается, то можно при выключенном движке воткнуть, а затем завестись, и машина поедет) первую скорость и взбираемся на эстакаду или подъемник. Ставим авто на ручной тормоз, кладем под колеса противооткаты (на яме или эстакаде). Глушим движок, не выключая передачи. Затем – смещаем рычаг переключения влево, насколько это возможно. Возвращаемся под авто и затягиваем хомут. Иногда бывает нужно всего-то сместить запчасть относительно карданного вала всего на миллиметры, и ваша КПП снова отлично заработает!
Регулировка и ремонт
Бывает так, что в процессе эксплуатации хомут, зажимающий тягу на шарнире, послабляется из-за чего происходит разрегулировка. Отрегулировать же кулису передач несложно. Для этого необходимо:
- Установить на КПП нейтраль (на некоторых авто нужно включить конкретную передачу).
- Ослабить хомут тяги.
- Установить правильную позицию рукоятки в салоне (на определенных моделях имеются установочные отверстия, позволяющие зафиксировать рычаг в нужном положении).
- Хорошо зажать хомут.
Это общая технология регулировки. Для выполнения операции на определенной марке авто необходимо узнать все особенности проведения работ.
Если регулировка не помогла, придется делать глубокую ревизию состояния кулисы для выявления изношенных элементов из их замены. Отремонтировать механизм включения можно двумя способами: купить ремкомплекты и восстановить штатный механизм или просто его заменить в сборе.
Причины замены
Есть несколько ситуаций, когда владельцу ВАЗ 2109 приходится или хочется влезать в конструкцию КПП и конкретно работать с кулисой:
- Вытекает масло из-за поврежденного сальника кулисы. Его требуется обязательно заменить;
- Вышла из строя старая кулиска;
- Длинноходку хочется поменять на короткоходку в виду ее преимуществ.
Теперь к вопросу о том, когда замена или ремонт кулисы — это вынужденная мера.
- Существенно увеличился люфт селектора КПП.
- Передачи переключаются с трудностями, при смене скорости появляются посторонние звуки.
- Передачи удается переключить, но с большим прикладываемым усилием.
- Скорости меняются некорректно. Вместо одной включается совсем другая.
- Все или часть передач вовсе невозможно включить.
Даже если возникший люфт пока незначительный, желательно сразу приступить к ремонту или поменять полностью кулиску.
Замена сальника
Если вы обнаружили, что масло в КПП постепенно исчезает, заподозрить в этом можно именно сальник кулисы. Ничего другого не остается, кроме как поменять элемент.
- Первым делом купите новый сальник штока переключения скоростей. Стоит он около 70-100 рублей.
- Слейте масло из коробки, подготовив заранее чистую емкость. Это на тот случай, если будете обратно заливать то же масло. Хотя перед вами отличный повод заодно поменять трансмиссионную смазку.
- Чтобы масло лучше вытекало, открутите предварительно пробку заливки или извлеките шестерню спидометра. Слив масло, закрутите крышку обратно.
- Залезаем под автомобиль и отсоединяем крепежи карданчика рычага КПП.
- Стяните пыльник с карданчика, открутите болты его крепления к штоку переключения скоростей. Проблемный крепеж, с которым придется повозиться.
- Сняв карданчик, демонтируйте пыльник штока.
- Извлекаем поврежденный сальник при помощи шила или подходящих подручных инструментов. Тут главное сам шток.
- На место старого сальника монтируем новый, вдавливаем трубкой соответствующего диаметра.
- Верните на место пыльник, прокрутите карданчик.
- Учтите, болт фиксации карданчика к штоку является регулировочным. Потому закручивайте его точно так же, как было до демонтажа. Иначе некоторые скорости могут не включаться.
Сальник
После проделанной работы не забудьте проверить результат.
Замена карданчика
Практика показывает, что при возникновении проблем с кулисой вовсе не обязательно полностью ее менять.
У ВАЗ 2109 есть своя болезнь, слабое место — это кардачник кулисы. Его замена на аналог от Калины позволит решить проблему, превратить недостаток в достоинство.
Карданчик
Инструкция по замене карданчика следующая.
- Двумя накидными ключами на 13 открутите хомут, который относится к тяге привода переключателя скоростей.
- Оттяните отверткой пыльник, двигаясь к коробке. Если хотите, снимите его полностью. Так он точно не помешает в процессе ремонта.
- Ключом на 10 открутите болт фиксации на кардане.
- Молотком нанесите несколько аккуратных, не сильных ударов, чтобы сбить кардачик с вала. Пыльник убирайте в сторону, если не сделали это ранее.
- Меняем старый карданчик на деталь от Калины. Она более надежная, эффективная и долговечная.
- Для обратной сборки вам потребуется помощь товарища. Не спешите сразу в конце затягивать хомут.
- Помощник будет из салона выставлять положение рычага КПП в оптимальных точках. Сначала нужно поймать центр, затем отвести рычаг немного вправо, пока вы снизу будете затягивать хомуты.
- Проверьте, хорошо ли включаются передачи. Если да, то продолжаем сборку узла и проверяем обновленную КПП в условиях реальных дорог.
Опыт владельцев ВАЗ 2109 показывает, что при проблемах с кулисой зачастую суть кроется в неудачном заводском карданчике. Поменяв его на аналог от Калины, вам удастся избавиться от дискомфорта и продолжить уверенно эксплуатировать свой автомобиль. Заменив карданчик, конструкция КПП существенно улучшится.
Регулировка
Поменяв кулису или карданчик, следует обязательно отрегулировать работу узла.
- Включите заднюю передачу, ослабьте натяжение хомута.
- Выставьте селектор коробки в положение, в котором он в идеале должен располагаться при включении заднего хода.
- Затяните хомут обратно.
- Аналогичная операция выполняется с остальными скоростями.
Бывают ситуации среди владельцев ВАЗ 2109, когда со включением задней передачи возникают сложности. Здесь может помочь регулировка.
- Установите рычаг коробки на первую передачу;
- Ослабьте хомут кулисы;
- Проверните привод кулисы против часовой стрелки;
- Поворачивайте привода, пока селектор не прижмется к пластиковому стопору задней передачи. Это вы ощутите без проблем;
- Уперевшись в стопор, затяните под днищем хомут. Все, регулировка выполнена.
Процесс регулировки
