Маслонасос: как устроен и работает, неисправности

Виды масляных насосов, их устройство и принцип работы

Задача у насоса простая: качай себе моторное масло по кругу. А вот вариантов конструкции есть несколько, поскольку во всём мире инженеры продолжают совершенствовать каждый, даже самый мелкий, узел автомобиля.

По конструкции насосы бывают роторные, шестеренные (с наружным и внутренним зацеплением шестерен) и шиберные (пластинчатые).

1. Самый простой шестеренный маслонасос представляет собой две шестерни с удлиненными зубьями, установленные в рабочей камере так, чтобы входить в зацепление. Одна из шестерен соединена с валом насоса, то есть является ведущей, вторая ведомая, вращается только благодаря зацеплению с первой. Моторное масло подхватывается шестернями во время вращения и переносится на противоположную сторону, в масляные каналы. Это схема насоса с наружным шестеренным зацеплением.

2. У шестеренного насоса с внутренним зацеплением конструкция другая. Его рабочий узел состоит из двух шестерен, вставленных друг в друга. При этом одна шестерня (большая) имеет зубцы на внутренней окружности, а вторая (меньшая) – на наружной. Этими зубцами шестерни входят в зацепление, образуя полость в форме полумесяца. Масло перекачивается при вращении внутренней шестерни, в результате чего внешняя шестерня тоже крутится, перемещая масло вместе с ведущей шестерней.

3. Роторный насос по принципу действия похож на шестеренный с внутренним зацеплением. У роторного тоже есть два вложенных друг в друга элемента (ротора) и перекачка масла тоже происходит благодаря их вращению.

4. Шиберный насос представляет собой рабочую камеру, в которую вставлен ротор цилиндрической формы с прорезями. В прорези вставлены плоские пластины-шиберы, способные свободно двигаться в этих прорезях. Когда ротор вращается, пространство между ним стенками рабочей камеры делится на сектора. Эти сектора захватывают порции жидкости и переносят ее в нагнетательный канал. Конструкция шиберного насоса позволяет регулировать его производительность, смещая статор и таким образом меняя объем рабочей камеры.

Шиберный насос

По адаптивности различают регулируемые и нерегулируемые типы насосов.

1. У первых есть возможность менять производительность в зависимости от того, какая у двигателя на данный момент есть потребность в смазке. Регулируемые насосы гарантируют, что в любое время мотор будет получать столько масла, сколько ему надо.

2. Производительность нерегулируемых насосов зависит исключительно от скорости вращения коленвала. Для большинства автомобилей этого вполне достаточно, если не тюнинговать их для гонок. Чтобы при наборе мощности двигателя не создать слишком высокого давления в системе смазки, у нерегулируемых насосов предусмотрен редукционный клапан. Он открывается, когда давление доходит до критической точки, и часть масла уходит обратно в картер, то есть служит для стабилизации давления в системе смазки.

Типы привода насоса бывают электрические и механические.

1. Электрические маслонасосы встречаются довольно редко как конструктивное решение. Используются они в турбированных двигателях, рассчитанных на высокие (спортивные) нагрузки. Электропривод нужен для того, чтобы насос продолжал работать после того, как двигатель остановится, охлаждая раскаленную турбину.
2. Механические масляные насосы с приводом от коленвала двигателя используются в большинстве автомобилей. Привод может быть ременным или зубчатым, это зависит от конструкторского решения. Скорость работы насоса (и его продуктивность в единицу времени) зависят от нагрузки на двигатель. В этом есть своя логика: чем быстрей работает мотор, тем больше ему нужно охлаждение, очистка и смазка.

Принцип работы некоторых масляных насосов

Где стоит масляный насос? Если говорить о системе смазки с “мокрым” картером, то есть обычной, то в ней насос стоит внизу, подавая масло в систему из картера, снизу вверх. Если это нерегулируемый тип насоса, то при создании избыточного давления лишнее масло будет сливаться через редукционный клапан обратно в картер. На обычный двигатель достаточно одного насоса.

Расположение масляного насоса вместе с другими элементами двигателя: (1 – масляный насос; 2 – прокладка масляного насоса; 3 – приемник масляного насоса; 4 – прокладка картера; 5 – картер; 6 – датчик положения коленчатого вала)

Система смазки с сухим картером, когда для масла предусмотрен отдельный резервуар, устанавливается на мощные спортивные автомобили, а значит, рассчитывается на высокую нагрузку. На такой двигатель могут ставиться два и даже три масляных насоса, поскольку на максимальной скорости такой двигатель требует и охлаждения, и смазки.

Повышенная рабочая температура двигателя

В отсутствие этого правильного давления трение наверняка возникнет, и наиболее очевидным результатом будет выделение тепла. Это один из самых очевидных симптомов неисправности масляного насоса. Таким образом, когда вы управляете автомобилем, температура двигателя будет выше нормы. И когда это произойдет, на приборной панели загорится индикатор нагрева, чтобы предупредить вас об этом ненормальном повышении рабочей температуры двигателя.

Если это не остановить, это может привести к колоссальному повреждению двигателя, а также других частей, а также к вероятной поломке автомобиля на дороге (в серьезных ситуациях). Своевременное решение этого вопроса – один из важных способов сэкономить на ремонте автомобиля.

Поломка редукционного клапана масляного насоса — ремонт или замена?

Ремонтные работы начинаются с разбора редукционного клапана. Снять крышку и вынуть пружину труда не составит, а вот вытаскивание самого клапана обычно становится трудностью. Для того чтобы сделать это, вам понадобятся следующие инструменты:

• анкерный болт М8 (длина 90 мм);
• гайка для гаечного ключа на 10;
• рожковый ключ.

Анкер нужно плотно вставить в плунжер, а затем завернуть на нём гайку. После этого возьмите ключ и продолжайте затягивать гайку. Через какое-то время поршень сорвётся и вы сможете его вынуть.

Чтобы разобрать механизм нужно снять крышку, вынуть пружину, а затем и сам клапан

За неимением вышеперечисленных инструментов некоторые умельцы придумывают свои способы демонтажа клапана.

Видео: как вынуть клапан с помощью деревянной палки

Сам ремонт этого механизма зависит от причины поломки. Если проблема заключалась в пониженном давлении, вам следует заменить пружину

Очень важно найти такую же деталь, что была раньше

Обратите внимание, что у разных моделей автомобилей размеры редукционных клапанов и их составных частей отличаются. Мы рекомендуем вам проконсультироваться со специалистом, прежде чем приобретать деталь, а в магазин прийти с разобранным механизмом

Пружина для редукционного клапана должна быть достаточно упругой

В том случае, если клапан засорился и перестал снижать давление внутри масляного насоса, проведите следующие процедуры.

Тщательно очистьте деталь, уделяя особенное внимание каналам для циркуляции масла. Промойте механизм в бензине. Высохшую деталь смажьте

Установите клапан на своё место. Теперь вам нужно проверить давление. Для этого используется обычный манометр. Шланг с резьбовым штуцером нужно вкрутить на место штатного датчика давления, а затем завести двигатель

Высохшую деталь смажьте. Установите клапан на своё место. Теперь вам нужно проверить давление. Для этого используется обычный манометр. Шланг с резьбовым штуцером нужно вкрутить на место штатного датчика давления, а затем завести двигатель

Приемлемые для вашего автомобиля показатели вам нужно узнать в инструкции к двигателю. У большинства автомобилей они находятся в пределах от 1 до 4,5 кг/см 2 на средних оборотах.

Шланг с резьбовым штуцером нужно вкрутить на место штатного датчика давления, а затем завести двигатель. Приемлемые для вашего автомобиля показатели вам нужно узнать в инструкции к двигателю. У большинства автомобилей они находятся в пределах от 1 до 4,5 кг/см 2 на средних оборотах.

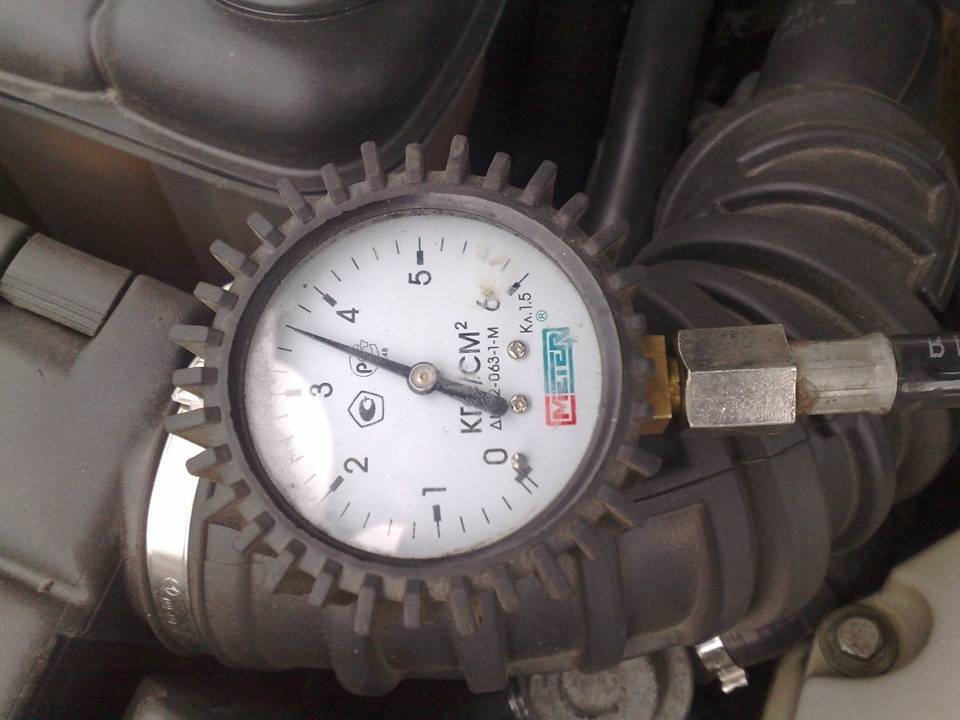

После установки клапана обязательно проверьте давление манометром

Обычно специалисты рекомендуют заменить клапан, если перед этим проводился капитальный ремонт. Считается, что обычная прочистка и промывка не может справиться с мелкой стружкой. А также замену стоит произвести в том случае, если на поверхности одной из составных частей клапана вы обнаружили механические повреждения.

Ремонт и замена редукционного клапана сказывается на общей работе автомобиля. И это не только хорошо видно, но и хорошо слышно во время работы двигателя.

Видео: отличия в звуках работы двигателя до и после замены редукционного клапана

Прежде чем разбирать масляный насос и его редукционный клапан и проводить с ними какие-либо работы, убедитесь, что уверены в собственных силах. Неаккуратные действия могут привести к окончательной поломке деталей. Особенно обидно будет в том случае, если проблема заключалась не в клапане, а других элементах системы, и вам придётся менять работоспособную деталь. Если вы сомневаетесь, лучше обратитесь за помощью специалистов в автосервис.

Для смазки подшипников скольжения распредвала и коленвала моторное масло должно подводиться к ним под давлением. Иначе срок службы этих деталей сократится до нескольких минут. Но избыточное давление также нежелательно – оно может стать причиной потери смазочного материала. В автомобильных двигателях необходимая его величина обычно поддерживается за счёт сбрасывания избыточного масла из магистрали высокого давления, которое осуществляет редукционный клапан масляного насоса.

Необычный шум

Теперь, даже если вы руководствуетесь здравым смыслом и не разбираетесь в механике какого-либо транспортного средства, трение между частями все равно может показаться понятной проблемой. Это заставляет их тереться друг о друга и вызывает необычный звук масляного насоса, совсем как шелест сосен.

Теперь, если говорить механически, неисправный (или полуфункциональный) насос может вызвать шум гидравлических подъемников. Это оставляет их трение о другие части без смазки

Эти подъемники являются жизненно важной частью клапанного механизма транспортного средства. Низкое давление масла, поступающего из насоса, не позволяет маслу достигать гидравлических подъемников

Это вызывает такое сильное трение, как и шум, достаточно громкий, чтобы его отчетливо слышать при движении автомобиля. Их тоже начинают носить. В конечном итоге, если оставить это без внимания, появляются неровности. Тогда самое время подумать о замене масляного насоса, чтобы избежать неожиданного повреждения вашего автомобиля.

Виды масляных насосов двигателя

Масляные насосы не одинаковы в разных автомобильных двигателях. Так, они могут быть регулируемыми или нерегулируемыми. Первые можно корректировать, изменяя их производительность для обеспечения оптимального давления в системе. Устройства второго типа этой возможности лишены, там для обеспечения стабильности давления используются редукционные клапаны.

Конструктивно насосы для перекачки масла подразделяются на роторные

ишестеренные . В роторных устройствах масло перекачивается лопастями роторов, а в устройствах второго – передается шестеренками.

Шестеренный маслонасос может иметь:

• Внешнее зацепление с размещенными рядом шестернями;
• Внутреннее зацепление, в этой схеме шестеренки размещаются одна внутри другой.

Имея приблизительно равные рабочие характеристики, устройства отличаются размерами, поскольку системы с внутренним зацеплением имеют меньшие габариты.

ПРИНЦИП РАБОТЫ ШЕСТЕРЕННОГО МАСЛОНАСОСА

Ведомая шестерня закреплена на оси, а ведущая приводится во вращение приводным валом. Вращающиеся шестерни забирают масло через всасывающий канал, куда оно поступает по маслоприемнику из картера. Далее, масло под давлением поступает в нагнетательную полость, откуда уже распределяется по каналам масляной системы. Именно так работает простейший шестеренный насос.

Производительность маслонасоса напрямую зависит от скорости вращения коленчатого вала. Но повышение давления в системе сверх нормы приведет к выдавливанию сальников и увеличению механических потерь. Поэтому избыток масла стравливается редукционным клапаном, который открывается при превышении расчетного давления. Подробно устройство и принцип работы клапана, позволяющего сбрасывать масло обратно во впускную полость, вы можете изучить из статьи «Редукционный клапан масляного насоса».

1- заборные шестерни; 2- клапан; 3-запорная пружина.

ВИДЫ

По способу зацепления шестерен помпы для перекачивания жидкостей делятся на агрегаты с внутренним и внешним зацеплением.

Устройство агрегатов с шестерней в шестерни позволяет приводить маслонасос в действие непосредственно от коленчатого вала. Принцип работы способствует уменьшению габаритных размеров корпуса без потери производительности. Поэтому именно нерегулируемые маслонасосы с внутренним зацеплением чаще всего устанавливаются на современные автомобили.

Масляный насос ВАЗ 2110

31 июля 2020г. — 9:22 11884 просмотров

Двигатель ВАЗ 2110 имеет комбинированную систему смазки. На автомобилях этой модели стоит шестеренчатый масляный насос, расположенный в торце блока цилиндров.

Шестерни с трохоидальным внутренним зацеплением позволяют уменьшить механические потери при вращении.

Масляный насос ВАЗ 2110 оснащен полнопоточным неразборным фильтром, с противодренажным и перепускным клапанами. Такое устройство обеспечивает циркуляцию моторного масла, смазку всех узлов ДВС.

Оно работает за счет движения коленчатого вала. По методу соединения с коленвалом можно выделить агрегаты, которые приводятся в движение, стыкуясь с ним напрямую, что свойственно всем автомобилям ВАЗ с передним приводом.

На классических и полноприводных моделях эта система связи дополняется специальными звеньями промежуточным валом, цепью ГРМ, набором зубчатых шестерней, которые и осуществляют передачу крутящего момента от коленвала.

Срок службы этого устройства от 120 тысяч км, он может исправно работать, когда уже двигатель прошел капремонт. Однако поломки возможны.

Если после пуска двигателя остается гореть контрольная лампочка в виде масленки, возможны разные причины поломки:

1. Сперва проверяем цепь от датчика до панели приборов. Если провод от датчика кинуть на массу, к двигателю при исправной цепи лампочка погаснет.
2. Причина может быть в фильтре. Определить такую поломку можно, выкрутив датчик давления. Он должен смачиваться маслом, сухой датчик сигнализирует о том, что забит фильтр, или заедает его клапан.
3. Если замена фильтра ничего не дала, вскрываем поддон, проверяем маслоприемник и целостность его уплотнительного кольца.
4. После всех проверок остается предположить, что причина в износе или поломке самого агрегата.

Если требуется замена масляного насоса ВАЗ 2110, лучше выбирать производителя из надежных фирм. Список предложений можно посмотреть в нашем каталоге, либо оставить заявку на приобретение в соответствующем разделе. Для выявления неисправности снятое устройство необходимо разобрать. Возможно причина в засоренности, или заело редукционный клапан и т.д. Закрепляем масляный насос ВАЗ 2110 в тисках, отворачиваем винты на крышке, достаем корпус, шестерни. Отвернув пробку редукционного клапана, достаем пружинку с клапаном, затем выпрессовываем самоподжимный сальник коленвала.

Все детали нужно тщательно промыть бензином, высушить, проверить соответствие диаметра гнезда ведомой шестерни, осевые зазоры ведущей и ведомой шестерни, измерить ширину сегмента на корпусе. Если нет царапин на рабочих поверхностях корпуса, и предельные износы шестерней не превышены, устройство еще послужит.

Продолжая ремонт масляного насоса ВАЗ 2110, смазываем моторным маслом корпус и шестерни, уплотнительное кольцо трубки маслоприемника, поршень редукционного клапана. Ставим новый сальник коленчатого вала и собираем все обратно.

Как проверить масляный насос

Проверке без демонтажа подлежит единственный параметр – давление масла в системе. Для оперативного контроля на некоторых машинах имеется стрелочный индикатор и указывается минимально допустимая величина давления на холостых оборотах при разогретом масле. На этот же порог настраивается датчик контрольной лампы, это аварийный индикатор, поэтому имеет красный цвет.

Давление можно измерить внешним манометром, штуцер которого ввинчивается вместо датчика. Если его показания не соответствуют норме, то двигатель придётся разбирать в любом случае, виною тому общий износ или неполадки в насосе. На некоторых автомобилях может срезаться привод, но сейчас это крайняя редкость.

Снятый насос разбирается, и его состояние оценивается подетально. Чаще всего наблюдается износ зубьев роторов и шестерён, люфт осей, разбитые отверстия в корпусе, неисправности редукционного клапана, даже его простое засорение. Если отмечен износ, то насос в сборе заменяется на новый.

Конструктивные особенности масляных насосов с шестернями

Такие насосы отличаются простотой. Они состоят из небольшого количества деталей, среди которых:

1. ведомая и ведущая шестерни;
2. привод;
3. всасывающий и нагнетательный каналы.

Устройство масляного насоса.

В корпусе устройства смонтированы шестерни, передающие масло с всасывающего на нагнетательный канал, откуда оно распространяется по системе. Производительность такого оборудования полностью зависит от частоты работы коленвала. Если давление становится чрезмерным, для его уменьшения необходимо сбросить в картер из системы немного масла. Осуществляется эта операция автоматически с применением редукционного клапана, реагирующего на повышение давления. Следует отметить, что вручную такой масляный насос двигателя регулировать невозможно.

Эксплуатация и обслуживание масляного насоса

Масляный насос — это довольно компактный и простой, а потому надежный узел, который может без ремонта и замены работать сотни тысяч километров. Главные требования к эксплуатации насоса те же, что и ко всей смазочной системе: использовать качественное масло, рекомендованное для данного двигателя, регулярно менять масляный фильтр (иначе механические загрязнения масла будут вредить насосу), и соблюдать правила пуска двигателя, особенно в холодное время года.

Необходимо отметить, что проверить и отремонтировать масляный насос может каждый автовладелец. Проверка насоса нужна в том случае, если в системе смазки упало давление масла, а также есть подозрения на утечку масла из насоса и другие неисправности.

Порядок проверки каждого конкретного насоса обычно прописан в инструкции к автомобилю, однако в общем случае она сводится к следующим шагам:

Если все параметры в норме, то насос можно собрать и искать причину падения давления в другом месте. Если же будет обнаружен износ или деформация деталей, то их необходимо заменить, хотя в ряде случаев гораздо проще и дешевле купить новый масляный насос.

• 22255 просмотров
• 17 комментариев

Масляный насос необходим для того, чтобы создавать давление в системе смазки, таким образом создавая смазку движущихся частей двигателя внутреннего сгорания. Говоря своими словами, насос перемещает масло из картера в масляный бак в моторе автомобиля.

Масляный насос начинает свое функционирование от коленчатого вала или распределительного вала через приводной вал.

Встречаются насосы, которые можно регулировать и те, что нельзя. Те насосы, что не поддаются регулировке поддерживают постоянное давление в системе смазки через редукционный клапан. В регулирующихся насосах держится постоянное давление через изменение деятельности насоса. Также можно встретить насосы шестеренного и роторного типа.

Каково строение масляного насоса шестеренного типа

Шестиренные насосы могут иметь различное строение.

— шестеренный насос с наружным зацеплением (шестерня, расположенная около шестерни);

— шестеренный насос с внутренним зацеплением (шестерня, которую можно найти в шестерне).

При одинаковой работе шестеренный насос с внутренним зацеплением меньше по размеру. Масляные насосы шестеренного типа невозможно регулировать.

Как устроен насос роторного типа

Масляный насос роторного типа имеет 2 ротора – внутренний (ведущий) и внешний (ведомый), которые можно найти в корпусе. Масло всасывается в насос, захватывается лопастями роторов и поступает в систему. Также как в шестерном насосе, если требуется начинает работать редукционный клапан. Данное строение имеет нерегулируемый роторный насос.

Устройство регулируемого масляного насоса роторного типа

Регулируемое строение масляного насоса создает давление по всему размеру частоты вращения вала, поэтому считается более совершенной.

Чтобы отслеживать давление в строении роторного насоса добавили подвижный статор с регулировочной пружиной. Регулирование происходит через смену объема полости между ведущим и ведомым роторами через поворот статора.

Работа регулируемого масляного насоса позволит уменьшить величину отбираемой мощности от мотора (примерно на 30%), износ масла из-за меньшей оборачиваемости, вспенивание масла.

Как работает регулируемый роторный насос

При частой частоте вращения коленчатого вала двигателя становится больше потребность в масле и соответственно давление уменьшается в системе. С уменьшением давления регулировочная пружина передвигает статор, который в свою очередь меняет расположение ведомого ротора. Таким образом, объем всасывающей полости и производительность насоса увеличиваются.

При убывании частоты вращения коленчатого вала мотора, становится меньше расход масла и мы можем проследить, что давление в системе становится больше. За счет увеличения давления сжимается регулировочная пружина, которая сдвигает статор и меняет положение ведомого ротора. Объем всасывающей плоти становится меньше и снижается производительность насоса.

За автозапчастями для обслуживания и ремонта автомобиля, для замены нужных деталей обращайтесь в магазины запчастей на ваз и иномарку компании «АВТОмаркет Интерком». Здесь вам дадут грамотную консультацию и проведут подбор нужных деталей. В наших магазинах также можно найти широкий ассортимент, мы готовы оформить доставку , действуют гарантии от производителей.

Усложнение конструкции

На примере дизельного двигателя объемом 2,5 л от VW можно увидеть, насколько сложнее стала схема работы смазочной системы современного двигателя. Давайте рассмотрим предназначение каждого из элементов.

• Двухступенчатый масляный насос шестеренчатого типа с внутренним зацеплением. Устанавливается в поддоне картера.
• Клапан регулировки давления масла. С помощью электромагнитного клапана ECU (Engine Control Module) направляет масло в разные каналы, переключая тем самым режимы работы масляного насоса. При регулировании производительности учитывается нагрузка на двигатель, температура охлаждающей жидкости, обороты коленчатого вала и сигналы с АКПП. При подаче управляющего сигнала клапан открывается, пропуская масло в каналы первой ступени (давление в системе порядка 1,8 атмосфер). При отсутствии управляющей «массы» возвратная пружина возвращает клапан в исходное положение, изменяет направление протекания масла, поднимая давление в системе до 3,3-4 Атм.

Изменение производительности позволяет снизить механические потери, затрачиваемые на смазывание и охлаждение трущихся пар двигателя. Такое решение повышает общий КПД двигатели, уменьшая количество вредных выбросов.

• Обратные клапаны в возвратных трубопроводах. Пропускают смазку только в одном направлении и предотвращают полный слив масла из каналов после остановки двигателя. Заполненные каналы позволяют избежать масляного голодания в первые секунды после запуска мотора.
• Предохранительный клапан. Открывается при холодном запуске, когда в системе развивается чрезмерное давление.
• Клапан малого контура циркуляции. Срабатывает при засорении фильтрующего элемента, открывая путь маслу в обход фильтра.
• Масляный охладитель. Через корпус теплообменника циркулирует масло и охлаждающая жидкость.
• Охладитель способствует поддержанию теплового баланса двигателя и препятствует перегреву масла.
• Клапан масляной форсунки. Открывается при достижении в системе расчетного давления, открывая магистраль к форсункам.
• Масляная форсунка. Разбрызгивает масло на днище поршня, отводя от него тепло.
• Редукционный клапан. Срабатывает при достижении в системе чрезмерного давления, защищает ГБЦ от лишнего масла.

Ремонт масляного насоса ВАЗ 2110

Порядок выполнения

1. Снимите масляный насос с автомобиля (см. подраздел 2.14.1).

2. Отверните болт 1 крепления и снимите датчик 2 положения коленчатого вала (только у двигателей с системой впрыска топлива).

3. Отверните шесть болтов крепления крышки насоса.

4. С помощью двух отверток приподнимите корпус насоса так, чтобы установочные штифты на корпусе вышли из отверстий в крышке насоса, и снимите корпус насоса с крышки.

5. Выньте из крышки ведущую и…

6. …ведомую шестерни насоса.

7

Выверните пробку редукционного клапана Обратите внимание, под пробкой установлено алюминиевое уплотнительное кольцо. Сильно обжатое кольцо замените

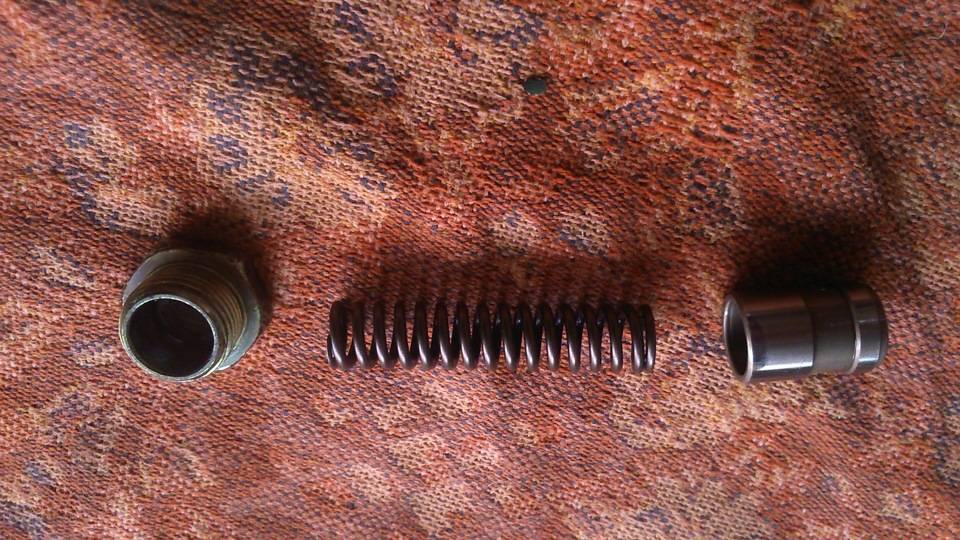

8 Выньте пружину редукционного клапана

8 Выньте пружину редукционного клапана.

9

Выньте редукционный клапан, осторожно постучав корпусом о чистую деревянную доску. Если клапан не выходит, выньте его с помощью заостренной деревянной палочки

10

10

Осмотрите алюминиевую крышку. В зоне прилегания шестерен на ней не должно быть заметных следов износа, задиров и глубоких царапин. В противном случае замените крышку.

11. Осмотрите корпус насоса. На его рабочих поверхностях не должно быть заметных следов износа, задиров и глубоких царапин. В противном случае замените корпус.

12. Измерьте диаметр гнезда ведомой шестерни на корпусе насоса. Предельно допустимый диаметр равен 75,1 мм. Если размер превышает указанный, замените корпус.

13. Измерьте в средней части ширину сегмента корпуса насоса. Если ширина меньше 3,4 мм, замените корпус.

14. Измерьте толщину ведущей шестерни. Если она меньше 7,42 мм, замените шестерню.

15. Измерьте толщину ведомой шестерни. Если она меньше 7,35 мм, замените шестерню.

16. Проверьте осевые зазоры шестерен. Для этого установите ведущую шестерню в корпус, поставьте металлическую линейку на корпус и измерьте щупом зазор между линейкой и шестерней.

17. Таким же способом измерьте осевой зазор ведомой шестерни. Предельно допустимый осевой зазор равен для ведущей шестерни 0,12 мм, для ведомой – 0,15 мм. Если зазоры превышают указанные, замените шестерни.

18. Более точно осевые зазоры шестерен можно получить расчетом. Для этого измерьте микрометром толщину корпуса по наружным поверхностям и…

19. …толщину корпуса в зоне гнезда под шестерни в нескольких местах (по фрезерованным поверхностям). Рассчитайте осевой зазор как разность среднеарифметического значения глубины гнезда и толщины шестерен.

20. Осмотрите гнездо редукционного клапана. На его внутренней поверхности не должно быть задиров и глубоких царапин. В противном случае замените крышку.

21. Замените редукционный клапан, если на нем есть задиры и глубокие царапины.

22. Замените погнутую, поломанную или треснувшую пружину редукционного клапана. Высота пружины в свободном состоянии должна составлять 44,72 мм, а под нагрузкой (4±0,24) кгс – 31,7 мм. В противном случае пружину замените.

23. Установите ведомую шестерню в корпус насоса. При этом фаски на зубьях шестерни должны быть обращены к корпусу.

24. Установите ведущую шестерню в корпус насоса. При этом фаски на зубьях шестерни должны быть обращены к корпусу.

25. Установите на корпус крышку и заверните болты ее крепления.

26. Смажьте моторным маслом редукционный клапан и установите его в гнездо донышком вниз. Затем установите пружину и заверните пробку с уплотнительным кольцом.

27. Через отверстие под маслоприемник залейте в насос моторное масло.

28. Проверните шестерни насоса на несколько оборотов, чтобы смазать их рабочие поверхности.
