Мотоблок «Крот»: эксплуатация, параметры двигателя, отзывы

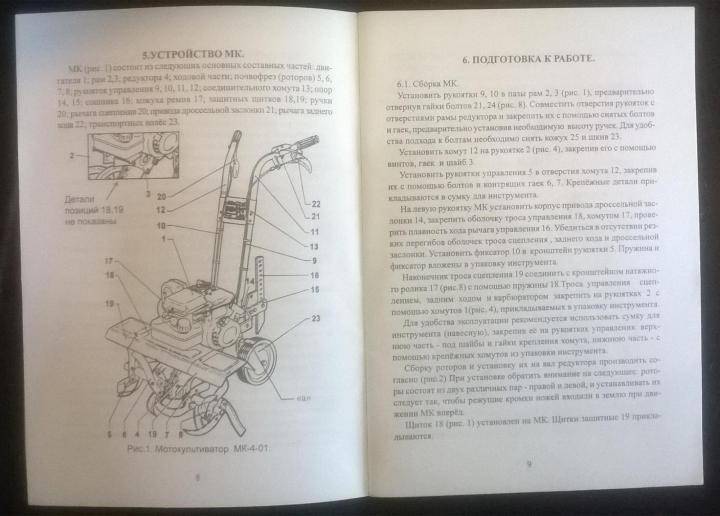

Руководство по эксплуатации мотокультиватора Крот

Итак, мы выяснили, что современный мотокультиватор Крот обладает почти всеми функциями мотоблока. Сейчас давайте ознакомимся, что гласит руководство по эксплуатации рассматриваемой техники:

Прямое назначение мотокультиватора – это вспашка земли. Делается это при помощи фрез, которые насаживают на валы редуктора. Транспортные колеса при вспашке поднимают. Сзади к прицепной скобе закреплен сошник. Он используется как тормоз, а также для регулировки глубины обработки грунта. Двигается мотокультиватор за счет вращения фрез, при этом одновременно происходит рыхление почвы. В комплекте с агрегатом идут две внутренние и наружные фрезы. Первый тип применяют на грубом грунте и целине. Легкую землю рыхлят обеими фрезами, а можно добавить и третий комплект. Его покупают отдельно. В итоге получается с каждой стороны по три фрезы, а в сумме их 6 штук. Восемь фрез на мотокультиватор Крот ставить нельзя из-за возрастания нагрузки на мотор и трансмиссию. При прополке сорняков выполняют переоборудование механизма. На внутренних фрезах снимают ножи, а вместо них ставят полольники. Эти детали узнаются по Г-образной форме. Внешние фрезы заменяют дисками. Они тоже покупаются отдельно. Диски нужны для защиты растений, препятствуя попаданию их под полольник. Если прополка осуществляется по картофелю, то одновременно можно выполнять предварительное окучивание. Для этого установленный сзади сошник заменяют окучивателем. Когда требуется окучить картофель, фрезы не нужны. Их снимают с вала редуктора, а на это место ставят стальные колеса с наваренными грунтозацепами. Окучиватель остается на своем месте, где раньше стоял сошник. Во время уборки картофеля используют те же металлические грунтозацепы, а сзади мотокультиватора сошник заменяют картофелекопалкой. Этот тип навесного оборудования выпускается разных модификаций, но к культиваторам обычно покупают веерные модели. Вспашку земли можно делать не только фрезами, но и плугом. Его крепят сзади агрегата на место сошника. Стальные колеса остаются на месте. Использовать агрегат можно при сенокосе. Нужно лишь купить косилку и закрепить ее спереди агрегата. На валы редуктора надевают резиновые колеса. Передачу крутящего момента обеспечивают ремни, надетые на шкивы мотокультиватора Крот и косилки. Крот отлично способен заменить помпу для перекачивания воды. Нужно лишь приобрести насосное оборудование МНУ-2, закрепить его на раме и соединить ременной передачей

При этом важно не забыть снять ремень с тягового редуктора. Мотокультиватор неплохо справляется с перевозкой малогабаритных грузов весом до 200 кг

Здесь потребуется тележка с поворотно-сцепным механизмом

Можно приобрести модельТМ-200 заводского изготовления или сварить самостоятельно из металла. Во время транспортировки грузов, на валы редуктора надевают резиновые колеса.

Об устройстве мотоблока

Далее вы узнаете какой мотоблок лучше выбрать.Чтобы было понятнее, в чем же состоит принцип самодельного изготовления мотоблока и его дополнительных комплектующих, надо детальным образом рассмотреть само устройство мотоблока как средство малой механизации. Итак, данный агрегат включает в себя несколько основных рабочих узлов:

Основная движущая сила, т.е. двигатель.
Трансмиссия.
Ходовая часть.
Основные элементы управления.

Двигатель

В качестве основной движущей силы в конструкции мотоблоков используется стандартный двигатель внутреннего сгорания. В зависимости от типа и марки мотоблока, например Кайман Варио, Патриот Урал, Техас, Прораб, Кроссер, Викинг, Форза применяемый двигатель может быть различным:

Бензиновый 4-тактный двигатель. Этот движок используется для агрегатов, относящихся к легкому и среднему классу устройств.
Дизельный 4-тактный двигатель. Подобного рода моторы используются на тяжелых и мощных мотоблоках, предназначенных для работы на самых сложных участках поверхности.

Видео: Лучший дизельный мотоблок

Более подробно о работе дизельного мотоблока смотрите на видео:

Система, отвечающая за подачу горючего. Состоит из бака с горючим, карбюратора, воздушного фильтра и шланга для топлива.
Смазочная система, осуществляющая процесс смазывания тех деталей, которые трутся между собой.
Стартер, обеспечивающий раскрутку коленвала.
Охлаждающая система, которая уводит тепло от блока цилиндра мотора при помощи воздушного потока.
Система зажигания, которая производит искру на свече зажигания.
Газораспределительная система, которая обеспечивает поступление топливовоздушной смеси в цилиндр мотора, а также отвечает за выход отработанных газов.

Важно то, что двигатель продается уже со всеми основными рабочими системами, что существенно облегчает процесс самодельного изготовления мотоблока

Трансмиссия

Основной функцией трансмиссии является передача крутящего момента от мотора к колесной базе, а также регулирование скоростей и смену движения агрегата. В её конструкцию входит несколько рабочих узлов: редуктора, сцепления, коробки передач и дифференциала (есть не во всех моделях).

Трансмиссия может быть нескольких типов:

Шестеренчатая.
Ременная.
Цепная.
Комбинированная.

В основном, классический тип шестеренчатой трансмиссии используется на тяжелых мотоблоках, а состоит он из конических и цилиндрических шестерен.

Остальные типы трансмиссии используются в легких и средних типах мотоблоков. При этом, вне зависимости от типа трансмиссии, в конструкции находится ВОМ – вал отбора мощности, который передает крутящий момент к рабочим узлам агрегата.

Что касается сцепления, то оно может быть различным:

В виде клиноременной передачи. Суть процесса состоит в рычаге сцепления, которая натягивает или ослабляет ремень, чем передает, либо прекращает передачу крутящего момента от мотора к редуктору.
Однодисковое или многодисковое сцепления сухого или мокрого типа.
Коническая муфта.

В большинстве качественных мотоблоков Садко, Дон, Хутер, Профи, Пахарь, Чемпион, Карвер используется второй тип сцепления, который отличается наибольшей надежностью.

Ходовая часть

Ходовая часть включает в себя не только непосредственно саму колесную базу, но и рамную конструкцию, к которой эти колеса крепятся, и где располагаются основные рабочие узлы мотоблока.

На сегодняшний день, различают два вида колес – пневматические и металлические с грунтозацепами.

Основные элементы управления

Управление мотоблоком находится на рукоятке агрегата, отвечая за изменение скорости и направления движения устройства. Среди элементов управления находятся:

Рычаги, руль и переключатели скоростей.
Управление сцеплением.
Рычаг или кнопка остановки двигателя.
Подачи газа и т.д.

В конструкции мотоблока отсутствует сиденье для человека (как и в мотоблоке Салют), поэтому само управление производится человеком собственноручно.

Конструктивные особенности

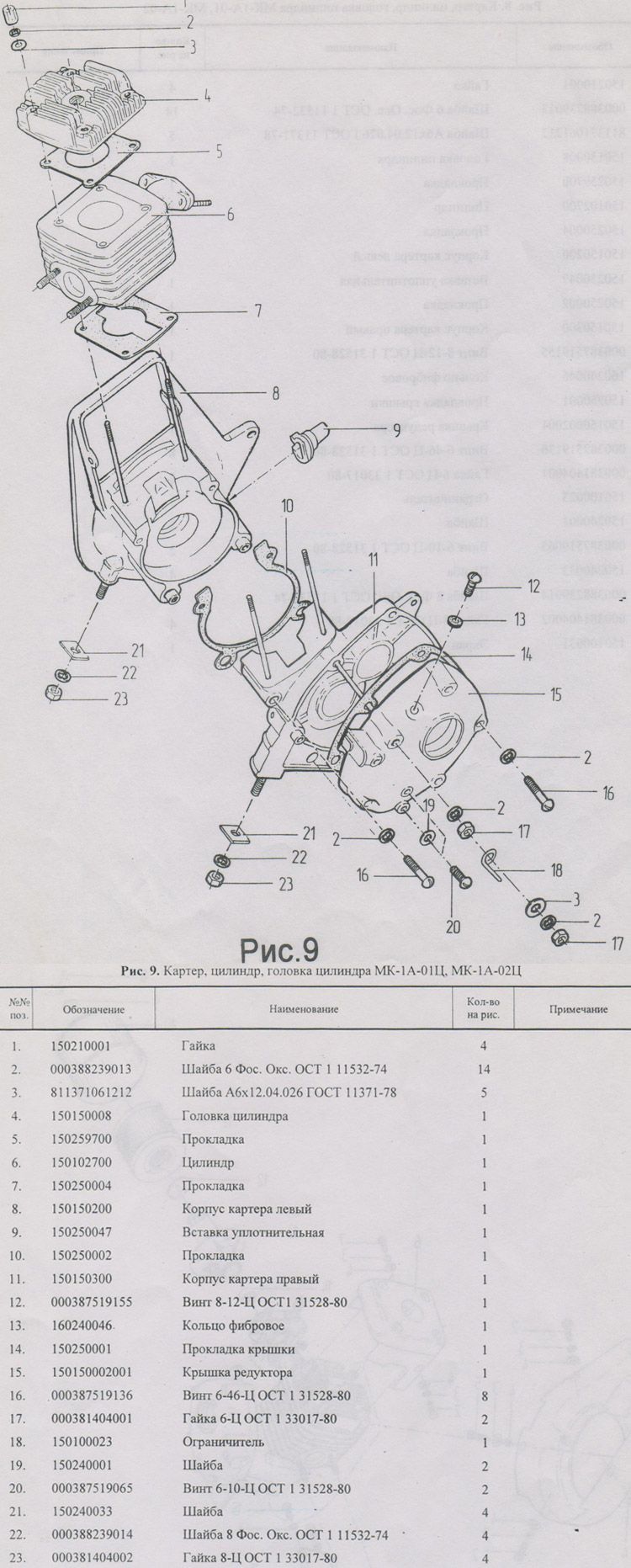

Устройство мотоблока Крот определяется наличием таких взаимосвязанных узлов:

Рама – представляет собой две соединенные полурамы. Конструкция прикреплена к редуктору при помощи болтов.
Двигатель внутреннего сгорания – крепится к раме и имеет соединение с входным валом редуктора посредством клиноременной передачи.
Кронштейн для монтажа навесного оборудования находится в задней части устройства.
Фрезы – надеваются на выходные валы редуктора.
Транспортировочные колеса.
Топливный бак (расположен в верхней части устройства).
Редуктор.
Органы управления – находятся на рукоятках культиватора.

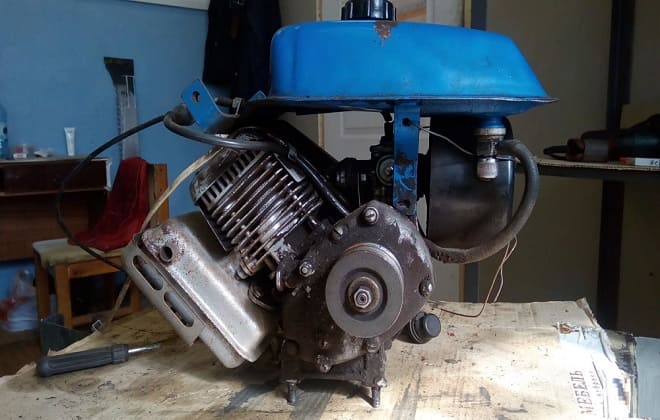

Мотор на мотоблок Крот от производителя имеет принудительное охлаждение и представляет собой двухтактный одноцилиндровый двигатель. На нем расположен несъемный стартер, запуск которого производится посредством резкого натяжения троса.

Двигатель для мотоблока Крот имеет рабочий объем от 60 см. кубических и заправляется бензином А-76, в который добавляют моторное масло автол (М-8В1) в пропорции, указанной в инструкции к данной модели (1:20-1:25). В заводскую комплектацию входят свечи зажигания «А-17В», для стабильной работы и предупреждения образования нагара рекомендуется произвести замену на свечу «А-11».

Принудительное охлаждение имеет мотор на мотоблок Крот

Некоторые модели мотоблока Крот комплектуются китайскими четырехтактными моторами. «Родному» двигателю культиватора не хватает мощности, что влияет на производительность механизма. Конструкция рамы позволяет произвести замену двигателя на более подходящий, что избавляет от неполадок в дальнейшем.

Наилучшими вариантами для такого замещения можно назвать следующие модели:

LIFAN 168FB с диаметром вала 20 мм и мощностью 6,5 л.с.;
Patriot;
Honda GC 135;
Sadko DE-220;
Forza 160F.

При установке двигателя важно не превысить допустимую мощность. Если взять мотор более 6,5 л. с

редуктор начинает часто ломаться из-за чрезмерных нагрузок

с. редуктор начинает часто ломаться из-за чрезмерных нагрузок.

Размер ремня на мотоблок Крот определяется в зависимости от модели. Существует только три размера, подходящих к моделям этой марки:

А13*900 – устройства с импортным четырехтактным двигателем;
А13*700 – подходит для первых модификаций с «родным» мотором;
А13*750 – подходит для большинства моделей, имеющих диаметр шкива на редукторе 150 мм.

Значение «А13» означает профиль ремня, а цифры 900, 750, 700 – это его длина.

Китайскими четырехтактными моторами комплектуются некоторые модели мотоблока Крот

Стандартные фрезы для мотоблока Крот имеют диаметр 330 мм. Их монтируют на вал отбора мощности. Выбор модели фрез зависит от типа обрабатываемого грунта. Так, для средних и легких грунтов используют 1-2 пары, а для целины потребуется уже три.

Перед возделыванием почвы необходимо приподнять транспортные колеса и установить на прицепную скобу сошник. Именно он будет регулировать глубину обработки грунта. Если обрабатываемый грунт является плотным и тяжелым, то лучше использовать фрезы «гусиные лапки», а для почвы с меньшей твердостью подойдут фрезы с четырьмя или тремя лепестками.

Что делать, если мотокультиватор не заводится

Причиной этого может быть наличие старого масла, а признаками – наличие белого выхлопа. В таком случае масло срочно требуется заменить на новое. Также мотокультиватор может не заводиться из-за недостатка масла в топливном бачке. Поэтому перед тем как использовать этот агрегат, нужно проверить количество жидкости в бачке. Еще нужно помнить, что каждый мотор работает на конкретной марке топлива, и для того, чтобы заправить двухтактный мотор, требуется приготовить отдельную жидкость (смешать в пропорциях, которые даны технических описаниях и схемах, масло и бензин). Также желательно покупать качественное топливо на проверенных заправках.

Конструкция и технические характеристики

Конструкция мотоблоков Крот довольно простая — рама, двигатель, редуктор, рукоятка и кронштейн. В зависимости от модели эти машины могут оснащаться подъемными или съемным колесами, а также различным дополнительным оборудованием. Управление двигателем происходит через механизмы на рукоятке (как у мотоцикла), что очень удобно при работе.

Принцип работы довольно простой. Основным рабочим инструментом мотоблоков Крот являются фрезы, которые инсталлируются на выходной вал. Крутящий момент на вал передается с помощью двигателя через редуктор. При вспашке фрезы крутятся, отрезают и крошат пласты грунта, одномоментно обеспечивая поступательное движение вперед.
Обслуживание тоже не вызывает вопросов

Важно следовать всем рекомендациям производителя. Инструкция по эксплуатации составлена довольно подробно

А учитывая простоту устройства, даже неопытный владелец легко справится с сервисом мотоблока Крот.

Возможные неисправности и ремонт

В процессе эксплуатации мотоблока могут возникать разные поломки и сбои. Из-за этого у фермеров появляется желание отремонтировать агрегат Крот своими руками. В большинстве случаев проблемы возникают с такими рабочими органами:

Двигатель.
Магнето, система зажигания.
Редуктор.
Воздушные фильтры.
Карбюратор.

Чтобы понять, как осуществить ремонт культиватора Крот, следует подробно разобраться с основными причинами неполадок и их решением.

Как завести

Если мотокультиватор Крот не заводится, возможно это связано со следующими поломками и проблемами:

Отсутствие искры. Возможно произошло перегорание искры зажигания. Для устранения дефекта нужно заменить свечу.
Свеча покрылась копотью. Чтобы восстановить ее работоспособность, достаточно выполнить глубокую чистку бензином.
При наличии хорошей искры, но отсутствии запуска двигателя, следует посмотреть на качество изоляции. Порой возникает необходимость замены наконечника.
Низкое качество топливной смеси.
Стекание топлива со свечи.
Проблемы с воздушным фильтром. Если он покрылся загрязнениями, проблем с зажиганием не избежать.
Повреждение магнето. Подобный узел нельзя восстановить, поэтому понадобится покупка нового.

Как заменить двигатель

Необходимость замены двигателя возникает при его выходе из строя. Проблема часто связана с отсутствием или низким качеством топливной смеси, неполадках в системе зажигания или декомпрессии, вызвавшей износ поршня и деформацию выпускного клапана.

Если неприятность объясняется некачественным топливом, то достаточно заменить его. При наличии более опасных поломок придется выполнить установку двигателя Хонда, Лифан, Субару или другой модели.

Установить движок самостоятельно несложно. Главное — придерживаться схемы, где указаны требуемые параметры монтажа.

Как выставить зажигание

В случае неисправностей в системе зажигания необходимо проверить работоспособность свечи, предварительно выкрутив ее и осмотрев.

Мокрая свеча отображает важность просушки цилиндров с помощью ручного стартера. Исправность свечи проверяется мультиметром, который определяет показатели напряжения в ОМ

Магнето

В случае выхода из строя магнето восстановить его будет невозможно. Единственным решением станет покупка нового исправного устройства.

Редуктор

Роль редуктора заключается в передаче вращательного момента от мотора к валу. Если он выйдет из строя, работа мотоблока окажется невозможной. Чтобы восстановить систему, необходимо разобраться с ее устройством и спецификой ремонта.

Задний ход

Современные модели культиваторов Крот оснащаются опцией реверса (задней передачи), которая расширяет их функциональность и эксплуатационные свойства. Выход из строя реверсной передачи случается редко, но если это произойдет, понадобится заменить ее.

Замена ремня

Заменяя ремень, необходимо определить его размер и рабочие свойства. Их описание указывается в технической документации к мотокультиватору.

Описание мотоблоков

Технический прогресс не стоит на месте, и сельское хозяйство — не исключение. На смену граблям, лопатам, мотыгам и прочим ручным инструментам приходит моторизированная техника, способная в разы облегчить тяжелые земляные и другие сельскохозяйственные работы. И необязательно покупать для каждого вида работ отдельную машину. Достаточно приобрети одно многофункциональное устройство, которое способно заменить весь набор садовых инструментов.

Мотоблок — это усовершенствованный мотокультиватор, обладающий более широкими возможностями и опциями. Многофункциональность мотоблока достигается конструкцией, где двигатель — это отдельный модуль с колесами, на который можно навесить различное дополнительное оборудование, например фрезу, плуг, окучиватель, снегоуборочный отвал и даже тележку с сиденьем. Для российского потребителя мотоблок Крот — просто находка. За все время существования на рынке мелкой сельскохозяйственной техники мотоблоки Крот охарактеризовали себя надежностью и долговечностью. Хочется отметить, что все работы с механизмами можно производить без особых физических усилий. Например, при вспашке устройство практически само движется вперед, разрывая и переворачивая пласты грунта.

Еще советскими инженерами в далеком 1983 г. были разработаны первые модели мотоблоков Крот. Очень быстро эти машины завоевали любовь россиян. Производство данных устройств, только в уже более модернизированных вариантах, осуществляется и по сегодняшний день заводами в Москве и Омске.

Культиватор Крот: технические характеристики и назначение

Бензиновые мотоблоки «Крот» состоят из следующих основных частей:

редуктор;
рама, закрепляемая на редукторе при помощи болтов;
рукоять для выполнения ручного управления;
кронштейн, предназначенный для применения дополнительных видов оборудования;
рычаги для осуществления переключения оборотов и сцепления.

Для некоторых современных моделей характерно наличие заднего хода, переключаемого на рукояти. Оборудование навесного типа закрепляется на редукторные входные валы.

Назначения культиватора «Крот» следующие:

вспахивание почвы. Почвенные фрезы устанавливаются на выходные редукторные валы. Колёса поднимаются, а на кронштейн закрепляется сошник, посредством которого осуществляется торможение и регулируется глубина вспахивания грунта. Пара наружных и пара внутренних фрезы относятся к категории рабочих органов и движителей мотокультиваторного оборудования. На достаточно лёгких грунтах допускается дополнительное использование третьего комплекта фрез, что улучшает устойчивость оборудования;
прополочные мероприятия предполагают установку на внутренние фрезы специальных Г-образных полольников;
прополочные мероприятия с предварительным окучиванием картофеля предполагают замену сошника специальным окучивателем. Оборудование обеспечивается металлическими колёсами с грунтовыми зацепами;

для выкапывания картофеля осуществляется установка металлических колёс и грунтозацепов. Сошник меняется на выкапыватель;
плуговое вспахивание предполагает установку на редукторные валы металлических колёс и грунтозацепов и прикрепление плуга;
при необходимости выполнить скашивание травы и заготовку сена на переднюю часть мотокультиватора нужно навесить сенокосилку. На редукторныевыходные валы должны быть установлены колёса;
при перекачивании воды из открытого водоёма на раму необходимо установить специальное насосное оборудование. Для соединения с двигателем используется клиноременная передача.

Очень удобной является обустройство малогабаритной тележкой, грузоподъёмностью до 200 кг. В этом случае выполняется замена на резиновые колёса.

Основные неисправности и способы их устранения

Чтобы не допустить возникновения преждевременных неисправностей, следует выполнять предписания, указанные в инструкции по эксплуатации мотокультиватора. Поскольку все модели Крот не имеют в составе деталей из пластика, это увеличивает срок их службы.

К наиболее частым поломкам этого мотоблока можно отнести:

засорения пространства между ножами и корпусом редуктора комьями земли;
рукоятка и рамная конструкция иногда нуждаются в усилении;
неисправности веревочного стартера и поршневой группы;
длительные простои (свыше одного сезона) приводят в негодность цилиндр, магнето, поршень и другие детали.

Как завести без стартера

Чаще всего у мотоблока бывает поломка стартераПорядок действий таков:

Пусковое устройство демонтировать.
Найти трос или бельевую веревку длиной от 1,5 до 2 м.
Конец шнура запустить в отверстие к которому монтировался стартер.
Обмотать вокруг трос, оставив свободными 50 см.
На кончик веревки прикрепить небольшой держатель.
Резко и сильно дернуть шнур.
Повторять предыдущее действие до запуска механизма.

Описанный выше метод является опасным, поэтому им можно пользоваться только в случае крайней необходимости. Рекомендуется приобрести новый стартер и заменить на него старый

Если все же проводится запуск при помощи веревки, важно не обматывать ее вокруг руки. В противном случае вероятно защемление конечности двигателем и, как следствие, тяжелые травмы

Не заводится

Если не заводится мотоблок Крот, требуется проверить такие параметры:

поступление топлива в карбюратор;
положение рычага управления;
осмотреть свечу зажигания;
удостовериться в наличии топлива в баке.

Требуется проверить поступление топлива в карбюратор, если не заводится мотоблок Важно определить, почему мотоблок Крот не заводится, причины этого могут крыться в неисправностях электрозажигания. Чтобы убедиться в этом, следует:

Чтобы убедиться в этом, следует:

Выкрутить свечу. Если она сухая, это признак того, что бензин не поступает в карбюратор. Просушить цилиндр и прокачать двигатель требуется в случае, когда свеча мокрая. При наличии нагара, необходимо очистить его наждачной бумагой, смоченной в бензине.
Проверить зажигание, повернув коленвал. В норме должна быть видна свеча ярко-голубого цвета.
Заменить свечу на новую при сохранении неполадок.
Проверить правильность выставления зазора между катушкой и проводом зажигания.
Убедиться в исправности топливного шланга.
Посмотреть, нет ли прилегания проводов магнето и махового колеса.

Невыявленные нарушения при самостоятельной проверке – повод обратиться в сервисный центр для профессионального ремонта агрегата.

Нет искры

Причина отсутствия искры заключается в неисправности свечи зажигания, а именно:

нагар – производят очищение свечи;
искра появляется, но двигатель не запускается – масло или топливо попало на наконечник свечи;
топливо время от времени заливает цилиндр, что приводит к увлажнению свечи и отсутствию искры;
поломка свечи;
неисправность уплотнительного кольца – возможная причина неисправности.

Еще в неисправностях электрозажигания может быть причина почему мотоблок Крот не заводится

Клинит

Во время эксплуатации двигатель может заклинить. Это происходит по таким причинам:

образование задиров на головке шатуна из-за тесной посадки поршневого пальца, неправильной установке детали, недостатка смазки;
недостаточное поступление масла;
поломка шатуна.

При подозрении на заклинивание следует разобрать мотор и удостовериться в целостности узлов и деталей. Поврежденные и подвергшиеся деформации элементы подлежат замене. В противном случае, мотор быстро поломается и потеряет ремонтопригодность.

Мотоблок Пахарь МБ-800

Данная модель – агрегат лёгкого класса. При небольшой массе она имеет достаточную мощность для обработки земельного участка внушительного размера. Мотоблок агрегируется с разнообразными навесами для обработки грунта и ухода за растениями, также можно использовать активное оборудование (роторная косилка, гусеничная приставка).

Технические параметры:

Четырёхтактный бензиновый мотор с мощностью 8 л. с.;
Система воздушного охлаждения;
Вместительность топливного бака – 5,3 литра;
Ширина захвата – до 100 сантиметров;
Глубина вспахивания – до 30 сантиметров;
Масса агрегата – 78,4 килограмм.

Какой двигатель подходит для мотоблока Крот

«Слабым звеном» мотоблока Крот остается двигатель, которому не хватает производительности, и он плохо заводится. Владельцы агрегата пытаются решить эту проблему самостоятельно.

Конструктивное исполнение рамы Крота позволяет заменить двигатель устройством другого производителя. Переделки потребуются минимальные и несложные, поэтому они вполне под силу для самостоятельного выполнения. В большинстве случаев двигатель стандартной комплектации мотоблока заменяют 4-хтактными моделями с лучшими рабочими характеристиками.

Оптимальным решением для замены является Lifan 168FB мощностью 6,5 л. с. Для этого мотора легко найти запчасти в специализированном магазине по доступной цене. При выборе нужно проверить диаметр входного вала. Он должен быть 20 мм. Для надежной работы устройства масляная ванна с воздушным фильтром предпочтительнее, потому что эксплуатировать двигатель придется в условиях повышенной запыленности.

Хорошим решением будет двигатель Patriot. Обойдется он недорого. Единственное условие – это наличие на участке электропроводки.

Двигатель Honda GC 135 подходит для любых условий работы и потребляет мало топлива. Профессиональная конструкция 4-хтактного мотора имеет одноблочный цилиндр из алюминия с зубчатым приводным ремнем. Отличается легкостью и экологичностью.

Подойдет для установки на мотоблок Крот двигатель Sadko DE-220. Мощность у него около 4,2 л. с и выходной вал диаметром 19 мм, поэтому шкив придется доработать. Запуск устройства осуществляется через шнур.

Улучшенные технические данные имеет 4-хтактный мотор Forza 160F мощностью 4 л. с. Для работы ему потребуется бензин марки АИ-92.

Мотор для мотоблока Крот можно устанавливать и других моделей, но только небольшой мощности. Достаточно ограничиться 6 л. с. Мощный двигатель излишне нагружает редуктор и приводит к поломкам.

Основные неисправности и способы их устранения

Как и любая техника, мотокультиватор Крот может со временем ломаться, запчасти выходят из строя, изнашиваются расходники. И оборудованию требуется ремонт. Техника не сложная, поэтому установить причину неисправности можно самому. Мелкие неполадки тоже возможно устранить в домашних условиях.
