Как отрегулировать карбюратор на скутере Suzuki Adress 110

Регулировка карбюратора на скутере

Своевременное и правильное техническое обслуживание транспортного средства является залогом не только его продолжительной жизнедеятельности, но и его правильной работы и безопасности. Кроме того, что есть определенные условия, при которых следует производить техническое обслуживания транспортного средства, вне зависимости от наличия конкретных неисправностей (например, длительный простой, холодное время года, пробег и многое другое), также существуют и определенные «симптомы», свидетельствующие о срочной необходимости проведения ТО. Данное правило касается абсолютно всех механических транспортных средств, в том числе и скутеров.

Стоит сказать, что залогом правильной работы всех механизмов скутера является надлежащее функционирование карбюратора.

Абсолютно каждый владелец скутера должен иметь представление о его регулировке. Если же новичку еще ни разу не выпадала возможность отрегулировать скутер, то за помощью можно обратиться к опытным механикам, соответствующей литературе и советам в интернете.

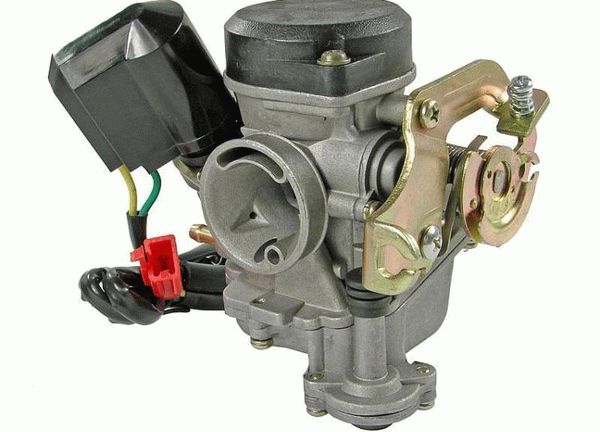

Прежде всего, необходимо знать, что именно из себя представляет карбюратор и для чего он предназначен. В первую очередь, он является тем местом, где происходит приготовление топливной смеси путем смешивания бензина и воздуха. Именно такая топливная смесь впоследствии и подается в цилиндр двигателя. Если работа карбюратора настроена правильно, то скутер будет иметь соответствующую скорость и мощность, а также правильный и экономичный расход топлива. Все это, в свою очередь, обеспечивает безопасную езду пилота.

четверг, 28 сентября 2021 г.

Схема карбюратора на 139qmb

Проверьте все уплотнительные кольца на предмет повреждений. Замените, если в это необходимо.

При чистке карбюратора, вытащите вакуумную диафрагму(вакуумная заслонка) перед использованием воздуха для продувки или растворителей для чистки. Это предотвратит повреждение диафрагмы.

Возможные неисправности карбюратора CVK

1.Двигатель трудно запускается

— Нет искры -Плохая компрессия

2. Нет топлива в карбюраторе

-Закрытая топливная магистраль -Закрытый топливный фильтр -Заблокирована вакуумная линия -Поврежденапорвана вакуумная линия -Засорилась впускная игла -Уровень поплавка установлен слишком высоко

3. Слишком много топлива для двигателя

-Загрязненный воздушный фильтр -Утечка воздуха в коллекторе -Неисправен обогатительный клапан -Заблокирован воздушный канал в карбюраторе

4. Слишком богатая или слишком белдная смесь воздуха / топлива

-Неисправен обогатительный клапан -Затянутый винт холостого хода -Поплавковая игла застряла или загрязнена -Высота поплавка слишком высокая или слишком низкая -Заблокированный канал воздуха в карбюраторе -Загрязнен воздушный фильтр -Утечка воздуха в карбюраторе или коллекторе

5. Двигатель не ускоряеться

-Плохая искра -Винт воздушной смеси слишком затянут -Неисправен ускорительный насос

6. Почти не реагирует на ручку газа

-Слабая искра/плохое воспламенение -Заблокированная топливная магистраль -Заблокированный топливный фильтр -Плохое топливо -Вода в топливе -Утечка воздуха в карбюраторе или коллекторе -Неисправен обогатительный клапан -Затруднено движение топлива в карбюраторе -Вакуумная заслонка застряла -Поврежденная вакуумная диафрагма -Грязь в карбюраторе

Снятие карбюратора

1. Снимите сиденье и емкость под ним. 2. Снимите правую боковую панель. 3. Отсоедините разъем кабеля пускового обогатителя. 4. Ослабьте винт сливного отверстия карбюратора и слейте топливо из поплавковой камеры. 5. Ослабьте хомуты во впускной трубке и впускном коллекторе. 6. Ослабьте трос дроссельной заслонки и вытащите его из суппорта и из сектора управления дроссельной заслонкой. 7. Отсоедините топливную магистраль от карбюратор. 8. Снимите воздухозаборную трубку воздухана и вытаскивайте карбюратор прямо обратно из впускного коллектора. 9. Снимите пусковой обогатитель с карбюратора.

Проверка обогатительного клапана

1. Проверьте уровень сопротивления. 2. Стандартное значение ниже 5, если холодно. 3. Подключите обогатитель к 12 В аккумулятору. 4. Плунжер должен выдвинуться на 3/8 дюйма(примерно 10 мм) через 5 минут.

5. Проверьте иглу и её рабочее место в карбюраторе. 6. При необходимости замените. 7. Установите обогатительный клапан в место установки и нажмите вниз. 8. Установите стопорное кольцо и завинтите винты.

Клапан отсечки воздуха

1. Отвинтите два винта траверсы, тросика дроссельной заслонки, и снимите её. 2. Отвинтите два винта клапана отсечки воздуха. 3. Снимите пружину и вакуумную мембрану. 4. Проверьте на износ мембраны, замените если необходимо. 5. Очистите каналы, удалите грязь.

Вакуумная камера

1. Выверните два винта и снимите крышку 2. Снимите пружину, заслонку мембраны. 3. Снимите топливную иглу. Будьте особенно осторожны, чтобы не повредить мембрану. Заменить если она повреждена.

Это интересно: 10-ка лучших автомобилей для дальних поездок

1. Проверьте иглу на износ и замените, если необходимо.

Поплавковая камера.

1. Выверните три винта и снимите поддон поплавковой камеры. 2. Снимите штифт, который держит поплавок. 3. Выверните основной топливный жиклер, жиклер холостого хода и винт регулировки качества смеси холостого хода.

Будьте осторожны, чтобы не сломать топливные жиклеры и винт качества смеси. Подсчитайте количество оборотов при удалении винта качества смеси. При переустановке жиклеров и винта не затягивайте их.

4. Очистите жиклеры растворителем и сжатым воздух. 5. Очистите корпус карбюратора и все каналы сжатым воздухом.

1. Проверить поплавковую иглу и её седло, продуть от грязи. 2. Установите жиклер холостого хода, распылитель топливной иглы, основной топливный жиклер в карбюратор.

3. Установите поплавок. Отрегулируйте винт качества топлива. Стандартная настройка — 2 оборота, плюс или минус 1/4 оборота. 4. После установки поддона поплавковой камеры, проверьте уровень топлива с помощью небольшой линейки или калибратора. Правильный уровень топлива составляет 20,5 мм (0,807 дюйма).

Настройка карбюратора 139qmb

Смесь, приготовленная карбюратором, в зависимости от соотношения бензина и воздуха может быть богатой, обогащенной, нормальной, обедненной и бедной. Это я их перечислил в порядке убывания процентного содержания бензина (то есть бедная смесь содержит меньше всего бензина и больше всего воздуха). На богатой и бедной смесях двигатель нормально работать не может — слишком далеки они от оптимума. Смесь с максимальным количеством бензина, на которой двигатель еще может работать без перебоев, называется обогащенной. Соответственно, с минимальным — обедненной. Серединка между ними условно считается нормальной. Заметили нюанс? Состав смеси привязывается не к числам — столько-то грамм бензина на литр воздуха, а к работе двигателя. То есть это в некоторой мере относительный параметр. Например, смесь, для холодного двигателя являющаяся обогащенной, для горячего станет богатой.

Регулировать состав смеси, по логике (ну раз она состоит из бензина и воздуха), можно либо изменением количества подаваемого бензина, либо количества засасываемого воздуха. Но для достижения максимальной мощности надо дать двигателю возможность засасывать как можно больше воздуха, а уж под это количество подобрать такую пропорцию бензина, чтобы смесь получилась нормальной или слегка обогащенной.

На крышке фильтра спереди хоботок, через который происходит засос воздуха. А на его конце затычка с четырьмя отверстиями. Она была нужна на период обкатки, а по окончании обкатки ее можно убрать. Вытаскиваем. Следующее, что находится на пути поступающего в двигатель воздуха — поролоновый фильтр. Убрать его нельзя, но уменьшить сопротивление можно. Для этого мыть его нужно определенным образом. Готовим смесь моторного масла с бензином в соотношении 1:10, в этой смеси моем фильтр, потом с силой отжимаем в кулаке, не выкручивая, кладем сушиться минут на пять (не на солнце), потом ставим обратно. При таком способе мытья фильтр имеет малое сопротивление и в то же время сохраняет достаточные фильтрующие свойства. Количество воздуха мы увеличили. Теперь надо увеличить количество бензина.

Оно регулируется иглой на воздушной заслонке (золотнике). Чем выше поднята игла, тем больше бензина. Игла поднимается вместе с золотником, и еще ее положение относительно золотника можно менять. Золотник находится под пластиковой крышкой в центре карбюратора, игла вставлена в отверстие в дне золотника, ее можно достать пинцетом. Но сначала — крышка. В ее центре есть выступ (штырь), на котором фиксируется пружина золотника. Но при такой длине (порядка 20мм) он еще и затрудняет подъем золотника до конца вверх, что вполне оправданно при обкатке и совершенно не нужно после нее. Для фиксации пружины вполне хватит 6 — 7 мм. Обкусываем лишнее. На фото крышка со штырем до

А вот она же после:

Теперь подъему золотника до предела вверх ничто не мешает.

Последний объект регулировки — игла. В карбюраторе скутеров GX она не имеет регулировочных канавок, так что поднять ее можно надеванием шайб соответствующей толщины, например от крепежа М2,5. Максимум, на сколько ее имеет смысл поднимать — 1,5 мм, с шагом примерно 0,25 мм.

На фото игла с двумя текстолитовыми шайбами примерно по 0,5 мм:

Теперь можно перейти к тонкой настройке. Подкладываем под упор иглы для начала шайбу 0,5мм, собираем, закрываем карбюратор и заводим. Даем прогреться. Если двигатель работает ровно, но при разгоне изменяет тон на хриплый (др-др-др вместо у-у-у, это работа через такт) — смесь богатая, надо опустить иглу, то есть шайбу поставить потоньше. Для уточнения вставляем в хоботок затычку. Стало еще хуже — точно смесь богатая. А если двигатель работает с провалами, особенно заметными на высоких оборотах, и после провала часто бывает рывок ( у-у-у-у-бубубу- ууу!) — смесь бедная. Опять уточняем затычкой: с ней стало лучше — точно бедная. Поднять иглу. Наконец находим положение, при котором нет симптомов ни богатой, ни бедной смеси.

И последнее — регулировка холостого хода. Делается на прогретом двигателе. Заводим, отпускаем газ и винтом качества (он сбоку, см. последние фото статьи) добиваетмся максимального повышения оборотов. Потом винтом количества понижаем обороты до минимально устойчивых и снова

винтом качества поднимаем их до предела ( в принципе, эта вторая итерация может и не понадобиться). Все, регулировка карбюратора закончена. Можно ехать кататься. Увидите, что у вас улучшилась динамика и прибавилось 3, а то и 5 км/ч максимальной скорости.

Видео инструкция

источник

В условиях массового производства двигателей внутреннего сгорания, невозможно обеспечить идеальную точность изготовления, в итоге двигатели сошедшие с одного конвейера могут в некоторых пределах отличатся друг от друга. Та же ситуация происходит с производством элементов топливной системы двигателя, в нашем случае — карбюраторов.

Дело дополнительно усложняется еще тем, что изначально производитель двигателей не знает в каких климатических условиях будет эксплуатироваться конкретная модель двигателя. Как известно один и тот же двигатель в разных климатических условиях будет работать совершенно по разному.

Конструкторы проектирующие двигатели прекрасно знают об этих проблемах и поэтому внедряют в систему питания (в нашем случае-карбюратор) регулировочные элементы, воздействуя на которые можно существенно улучшить экономичность, мощность и динамические показатели двигателя вашего скутера исходя из конкретных условий эксплуатации.

Для начала, немного теории.

Как вы знаете, карбюратор это такой прибор в котором происходит приготовление рабочей смеси (смесь воздуха с бензином) без которой невозможна работа ДВС. Самое оптимальное соотношение бензина и воздуха в рабочей смеси, является значение: 1/15, то есть на 15 килограмм воздуха приходится 1 килограмм бензина. При такой смеси двигатель будет работать без перебоев и детонации. Такую смесь принято называть: оптимальной.

К сожалению, на оптимальной смеси двигатель скутера на некоторых режимах не сможет работать устойчиво, например: двигателю в режиме холодного пуска для устойчивой работы требуется смесь в которой воздуха немного меньше чем в оптимальной смеси, соотношением такой смеси является значение: 1/13, то есть на 13 килограмм воздуха приходится 1 килограмм бензина. Такую смесь принято называть: «богатой».

Для того чтобы в нужный момент обогащать смесь, в карбюраторы внедряются дополнительные модули (пусковые обогатители) которые по сути являются мини карбюраторами, более подробно о работе пускового обогатителя написано в статье: Автоматически пусковой обогатитель скутера

Самой опасной для работы двигателя считается бедная смесь (сочетание бензина и воздуха примерно 1/17 и ниже. При работе двигателя на такой смеси возникает детонация общий перегрев двигателя, что в конечном счете приводит к прогару поршня или прокладки ГБЦ, оплавлению внутренней поверхности ГБЦ, про такие «мелочи» как прогар выпускного клапана, можно вообще не говорить.

Ставим скутер на центральную подставку, обеспечиваем свободный доступ к регулировочным элементам карбюратора, прогреваем двигатель (обязательное условие качественной регулировки карбюратора).

Начинаем процесс настройки карбюратора, с регулировки количества оборотов холостого хода. Для этой цели на любом карбюраторе существует специальный болт (отмечен стрелкой), вращая который можно увеличивать или уменьшать количество оборотов холостого хода. Вращая болт количества холостого хода добиваемся минимальных, но в тоже время устойчивых оборотов двигателя.

После регулировки оборотов холостого хода, приступаем к регулировки качества смеси. Для этой цели в карбюраторе есть болт качества смеси (отмечен стрелкой), вращая который можно в некоторых пределах изменять состав смеси. На разных моделях карбюраторов винт «качества» работает по разному принципу: в одном случае винт «качества» перекрывает воздушный канал системы холостого хода, тем самым уменьшая или увеличивая количество воздуха в смеси (обогащает или обедняет ее), в другом случае винт «качества» регулирует количество уже готовой смеси (эмульсии) поступающей через специальный канал в впускной коллектор двигателя.

Как настроить карбюратор на скутере Сузуки Летс 2

Dmitry (Keitha)  mikuni. там настройка воздуха снаружи болт регулировочный, а вот топливо внутри под крышкой тросика сверху винт, точно не помню , но помоему 3-4 оборота назад после полного заручивания

Vitaly (Miki)  какой нафиг винт под крышкой тросика, бенз регулируется на этом карбе иглой

Alexey (Esther)  Иглой регулируется стабильная подача топлива винт внутри под крышкой это воздушный жиклер им надо регулировать стабильность между топливной смеси и воздуха (Если настроить правильно скутер будит тратить столько бензина сколько написано в ево характеристиках)-(Если настроить не правильно то удит жрать много бензина и это будит очень богатая смесь которая очень не выгодна.А если отвинтить полностью винт то удит очень бедная смесь может быть за ведется на подножке покрутит колесо но мощности не удит сядете нажмете на газ а он заглохнет!

Alexey (Esther)  Разбери карбу.

Dmitry (Keitha)  . сори перепутал топливо с воздухом..

Sergey (Unmesha)  А где регулеровочный болт холостого хода подскажитеДмитрий,

Sergey (Unmesha)  А где регулеровочный болт холостого хода подскажитеАлексей,

Alexey (Esther)  С снаружи длинный

Andrey (Halayudha)  Бросьте пожалуйста фото как выглядит винт качества! у меня его просто нет, а я ищу причину почему не заводится мопед!

Alexey (Esther)  http://suzuki-sepia.clan.su/publ/5-1-0-78 вот смотри

Viktor (Rasesh)  Тоже это все щас прохожу, но столкнулся с одно проблемой, у меня расход топлива бешеный, проехал порядка 15 км и скушал он у меня 3.5 литра.Кто знает в чем проблема, подскажите, может где схожие проблемы есть. Уж больно капризный этот карбюратор. Есть еще 2-й карб, так там вообще нет болта регулировки смеси. Если кто знает, как его настроить, отпишитесь.

Alexey (Esther)  Алексей подскажи пожалуйста с чего начать этот микуни меня одолел.сколько не регулирую толку не какого заводится и тут же глохнет

Illya (Munir)  Дмитрий, а где находица+топливный+болт.

Dmitry (Keitha)  Топливный болт род пластиковой крышкой, там где тросик крепиться к заслонке

Ruslan (Webber)  поменЛ поршневую на хлостых роботает как чясики садишся ехоть даеш с лкгка газу глохнет в чем проблема

Yury (Gjurd)  большой расход топлива в микуни родном, сколько не регулировал иглой все без толку, подогнул немного поплавок, проверю на перелив еще, вакумный держит норм, подскажите может кто сталкивался и хоть немного расход уменьшил

Alexander (Balamani)  Здравствуйте. Вот возле тросика у меня пустышка. Я так понимаю иглой. Но после кап ремонта едет на пол газа.правильно я думаю смесь реденькая или насыщення

Alexander (Balamani)  Пацы мне такой хлам врулили но сегодня нашел все и тягло и зарядку акб. Так что задавайте вопросы. Уменьшить расход надо заменить жеклер главный. Тот что под иглой на 0.6 Мм отверстие

Tags: Как настроить карбюратор на скутере Сузуки Летс 2

как настроить и прочистеть корбюратор на suzuki lets 2 new | Автор топика: Зоя

Максим  вылижи его, высоси грязь и всё.

Денис  1.Изучить работу и конструкцию данного карбюратора и всех его систем. 2.Приобрести необходимый инструмент. 3. Приобрести зап. части для ремонта включая прокладки резинки и т. п.4. Иметь опыт ремонта и настройки карбюраторов. PS Но для тебя, это же ерунда.

Ирина  Полностью согласен с вышенаписанным. Осмелюсь добавить, что причина может быть совсем не в карбюраторе. Поэтому надо бы Вам ещё иметь представление о работе и устройстве авто. Можно поучиться на курсах и поработать в автомастерской годков несколько. И у Вас всё получится. Всё очень просто.

Михаил  Смотрите здесь: или или

Самодельные гусеничные вездеходы своими руками чертежи фото видеоКак сделать мотоблок в домашних условиях с двигателем нондовскимКакое масло заливать в гидроусилитель руля ауди а6

Как отрегулировать карбюратор на скутере

Как говорилось в начале статьи, что существует плановое техобслуживание и внеплановое, т.е. то, которое вызвано определенными симптомами.

Перечень случаев, когда регулировка карбюратора на скутере является вынужденной мерой:

• проблемы с запуском двигателя. Он может не запускаться вовсе, или же с определенными усилиями;
• потеря прежней динамики скутера и разгона;
• наличие нестабильного холостого хода;
• наличие завышенных оборотов двигателя скутера;
• если скутер стал более прожорливым;
• наличие черного дыма из выхлопной трубы.

Таким образом, если был замечен хотя бы один из выше перечисленных симптомов, то это явный сигнал к тому, что необходимо осуществить регулировку скутера.

Существует несколько правил регулировки.

1. Она осуществляется при горячем двигателе, прогретом не менее 10 минут;
2. Перед регулировкой обязательной мерой является проведение тщательной чистки карбюратора;
3. Первым этапом выполняется регулировка холостого хода;
4. После этого регулируется качество смеси, а также настраивается уровень топлива.

Холостой ход, как говорилось выше, регулируется с помощью винта. Данная регулировка будет необходимой мерой в том случае, если транспортное средство на протяжении длительного времени стояло без движения (например, после зимовки). Регулировка холостого хода, как бы, придает карбюратору новую жизнь. Итак, если необходимо обороты сделать выше, то винт закручивается, и наоборот: для уменьшения оборотов винт откручивается.

Регулировка смеси

Качество смеси влияет на расход топлива, а также на общую работу двигателя скутера. Поэтому, ее настройка также является одним из этапов регулировки карбюратора. Согласно рекомендациям  специалистов, смесь необходимо настраивать  в соответствии с заводскими пропорциями. Если же в смеси будет большой объем воздуха, т.е. она будет бедной, то есть риск получить частое перегревание скутера, в результате чего произойдет потеря мощности и динамики скутера.

Если же смесь сделать очень богатой, то это ударит по карману, а также приведет к образованию излишнего нагара в камере сгорания, поскольку будет происходить перерасход топлива. Регулировка качества смеси осуществляется при помощи винта или же изменения положения иглы в дроссельной заслонке. Обычно, пользуются перемещением иглы: подниманием иглы смесь обогащается, опусканием – обедняется.

Если качество смеси настроено так, как нужно, то это становится заметным в следующих моментах:

• разгон скутера осуществляется плавно;
• при езде на нем двигатель работает четко, без каких-либо провалов;
• отсутствуют любые рывки.

Регулировка уровня топлива

Уровень топлива настраивается после соответствующей проверки. Для этого необходимо на нижней части карбюратора найти прозрачную трубку, открутить сливочный винт, поднять трубку вверх и проверить уровень. Нормой считается, когда топливо находится на уровне, чуть ниже бордюра крышки карбюратора.

Если уровень другой, то следует произвести следующие действия:

• снять крышку;
• загнуть усик иглы, который выступает в качестве запорного механизма. Данный вид настройки осуществляется в крайне малых диапазонах.

Таким образом, если все выполнено правильно, то скутер порадует своей отменной работой, скоростью, мощностью, плавной ездой, и, конечно же, безопасностью

Стоит также еще раз обратить внимание на тот факт, что карбюратор должен быть обязательно чистым перед его регулировкой, а также все его составляющие должны быть заводского производства, а не кустарного и не заимствованные с другого какого-то скутера.

Регулировка настройка карбюратора

Регулировка карбюратора на скутере состоит из нескольких этапов, которые включают в себя: регулировку холостого хода, регулировку качества смеси и регулировку уровня топлива в поплавковой камере.

Настройка карбюратора 2т и 4т скутера принципиальных отличий не имеет, за исключением того, что на некоторых моделях карбюратора может отсутствовать винт регулировки качества смеси и поэтому качество смеси приходиться настраивать только регулировкой иглы и поплавка в карбюраторе скутера

Регулировка холостого хода

Карбюратор 2-х тактного скутера (Honda Dio)

Карбюратор 4-х тактного скутера

1 — винт холостого хода, 2 — винт качества смеси

1 — винт качества смеси, 2 — топливоприёмный штуцер, 3 — штуцер для слива топлива из поплавковой камеры, 4 — винт-пробка поплавковой камеры.

Регулировка качества смеси

Качество смеси является очень важным моментом при регулировке карбюратора, поскольку при бедной смеси двигатель может перегреваться и терять мощность, а при богатой смеси образуется нагар в камере сгорания.

Регулировку качества смеси выполняем с помощью регулировочного винта. Смесь обогащается если мы проворачиваем винт по часовой стрелке и обедняется при проворачивании против часовой стрелки.

Схема регулировки выглядит так:

• Прогреваем скутер в течении 10 минут, глушим двигатель,
• Закручиваем винт до конца по часовой стрелке,
• Откручиваем на 1,5 оборота назад против часовой стрелки
• Заводим двигатель и поворачиваем винт назад ещё на 1/3 оборота. Даём двигателю поработать 2 минуты.
• Если обороты повышаются, то откручиваем винт ещё на 1/4 оборота против часовой стрелки. Также даём двигателю поработать 2 минуты.
• Повторяем предыдущий шаг, до тех пор, пока обороты не начнут падать (не забывайте перед каждым изменением дать двигателю поработать 2 минуты)
• Если обороты начали падать, то вкручиваем винт по часовой стрелке на 1/4 оборота.

Таким образом достигается устойчивая работа двигателя на любых допустимых оборотах. В идеальном случае двигатель должен хорошо работать в открученном на 1,5 — 2 оборота положении винта регулировки качества смеси. Однако из за износа деталей двигателя этот диапазон может меняться. Если же в карбюраторе вашего скутера отсутствует винт регулировки качества смеси, то настройку необходимо проводить только с помощью регулировки положения иглы карбюратора.Поднимаем иглу — смесь обогащается, опускаем иглу — смесь обедняется.

По нагару на свечке можно узнать о неправильной регулировке качества смеси. Если нагар на свечке чёрного цвета и его много — смесь слишком богатая. Если нагар практически белого цвета — смесь слишком белая.

Регулировка уровня топлива (в поплавковой камере)

Уровень топлива в поплавковой камере можно проверить с помощью с помощью прозрачной трубки, снизу карбюратора. Для того чтобы это можно было сделать необходимо открутить сливочный винт, поднять трубку в направлении к верху карбюратора. Теперь проверяем уровень топлива при рабочем двигателе скутера. Он должен находится чуть ниже выпирающей юбки в месте крепления крышки поплавковой камеры к карбюратору.

Если уровень мал или, как бывает чаще, слишком высок, то необходимо снять крышку и отрегулировать момент срабатывания запорной игры с помощью загибания держателя иглы (небольшого усика) в очень небольшом диапазоне.

Стоит помнить что, при неисправности карбюратора или загрязнения его внутренних элементов, регулировка карбюратора возможно позволит лишь временно решить проблему.

Вот и весь принцип настройки карбюратора на китайском и японском (Honda, Suzuki, Yamaha и д.р.) скутере. Теперь вы можете самостоятельно проводить ремонт и регулировку карбюратора на 2т и 4т двигателе скутера с объёмом 50 и 150 кубов.

Разборка карбюратора Yamaha Jog

1. Сначала вам нужно отсоединить бензиновый шланг, предварительно приготовив отдельный резервуар с топливом.
2. Далее необходимо снять основные винты – дросселя и качества смеси.
3. Следующим этапом будет снятие основных деталей – дросселя, диффузора и пружины.
4. Также необходимо снять пусковой обогатитель и поплавковую камеру.

Ниже схема деталей карбюратора Ямаха Джог, показанная в разобранном виде.

Если вы разобрали карбюратор, то вам необходима чистка каналов и других деталей. О чистке стандартного карбюратора говориться в этой статье: как почистить карбюратор. Но какая нужна регулировка этого карбюратора?

Регулировка

Карбюратор скутера может располагаться в разных местах. Это зависит, в первую очередь, от марки скутера. К примеру, у Хонда Дио-35 этот элемент находится с левой стороны, ближе к заднему колесу. К нему ведут тросик газа и топливный шланг. Все хорошо видно и искать карбюратор долго не придется.

Настройка карбюратора скутера нужна в следующих случаях:

• Двигатель не запускается или на это уходит много времени;
• Техника теряет прежнюю динамику и разгон;
• При нестабильном холостом ходе;
• При завышенных оборотах мотора скутера;
• При увеличившемся расходе топлива;
• При появлении черного дыма из глушителя.

Регулировка должна производиться при прогретом двигателе. Но до ее начала рекомендуется промыть и хорошенько прочистить карбюратор. В первую очередь производится регулировка ХХ, затем регулировка качества смеси и настройка уровня топлива.

Регулировка холостого хода проводится с помощью винта. Такая регулировка будет кстати, если скутер долгое время стоит без работы. После нее карбюратор как бы обретет новую жизнь.

• Если нужно увеличить обороты, винт надо закрутить.
• Чтобы уменьшить обороты — открутить.

Напоминаем, что регулировка проводится после прогрева мотора в течение не менее чем десяти минут!

Регулировка качества смеси

Регулировка качества смеси также очень важна. Рекомендуется всегда настраивать ее в соответствии с заводскими пропорциями. Если смесь будет слишком бедной, скутер часто будет перегреваться, терять мощность и динамику. Напротив, если смесь будет слишком обогащенной, то увеличится расход топлива, в камере чаще будет накапливаться нагар.

Этот параметр регулируется с помощью специального винта или же перемещения иглы в дроссельной заслонке. Часто регулировка осуществляется вторым способом, поскольку винт, отвечающий за этот параметр, может быть испорчен или просто отсутствовать в этой модели.

• По часовой стрелке ? смесь обогащается.
• Против часовой ? обедняется.

В случае с иглой:

• Игла поднимается ? обогащается.
• Игла опускается ? обедняется.

Наиболее ощутимых результатов можно добиться, если комбинировать эти два способа регулировки.

Опять же, перед проведением регулировки мотор скутера нужно прогреть в течение нескольких минут, а карбюратор должен быть чистым изнутри.

Качество смеси правильно отрегулировано в следующих случаях:

• Скутер начал разгоняться плавно;
• Во время езды не наблюдается никаких провалов в работе двигателя;
• Нет никаких рывков;

Как узнать степень обогащения смеси по свече

• Если свеча зажигания скутера черная и на ней много нагара ? смесь слишком обогащена.
• Если свеча скутера белого цвета и будто совершенно новая ? смесь слишком обеднена.

Настройка уровня

Регулировка уровня топлива проводится после проверки. В самой нижней части карбюратора скутера находится прозрачная трубка, по которой и можно определить уровень.

• Откручиваем сливочный винт;
• Поднимаем трубку вверх;
• Проверяем уровень;
• Если уровень чуть ниже бордюра крышки карбюратора, все нормально.
• Если нет, то проводится настройка:
  • Крышка снимается;
  • Усик иглы, выполняющей роль запорного механизма, загибается. Этот вид настройки необходимо проводить в очень маленьких диапазонах.

Еще раз напомним, что во время регулировки карбюратор должен быть чистым. Необходимо заливать только топливо с рекомендуемым производителем октановым числом, а жиклеры и другие детали должны быть штатными, а не самодельными или снятыми с карбюратора другого скутера.

https://youtube.com/watch?v=a0rMb8efxkM

Настройка качества смеси

Качество смеси играет ключевую роль в работе всего скутера, ведь неправильно настроенные параметры приведут к тому, что скутер будет захлебываться, потреблять много топлива и увеличить износ поршневой группы. Именно поэтому горючая смесь должна находиться в оптимальном количестве, бедная смесь говорит о потере мощности и частом перегреве двигателя, богатая смесь характерна большим расходом топлива и наличием сильного нагара в камере сгорания.

Существует два способа настроить качество смеси — регулировочным винтом или уровнем иглы в заслонке. В некоторых случаях устройство карбюратора предполагает отсутствие регулировочного винта, поэтому настройка проводиться только иглой. Стандартная процедура регулировки винтом происходит вращением против и за часовой стрелкой, в первом случае смесь становиться бедной, закручивание винта говорит об обогащении смеси. В случае с иглой обогатить смесь можно путем поднятия ее вверх, бедная смесь установлена на опущенной игле.

Важно: настройка качества смеси также должна проводиться на прогретом в течение 10-15 минут двигателе. В инструкциях к большинству скутеров написано, что существует стандартная настройка качества смеси, где винт должен быть откручен всего на 1,5-2 оборота. Поэтому при невозможности точно настроить смесь придерживайтесь этого показателя

Поэтому при невозможности точно настроить смесь придерживайтесь этого показателя

В инструкциях к большинству скутеров написано, что существует стандартная настройка качества смеси, где винт должен быть откручен всего на 1,5-2 оборота. Поэтому при невозможности точно настроить смесь придерживайтесь этого показателя.

Настройка иглы проводиться путем ее повышения или уменьшения, на ней имеется обозначения и специальное стопорное кольцо, которое устанавливает текущую высоту. Соответственно, обнаружив бедную смесь придется поднять уровень кольца на 1 отметку. Добившись оптимальных показателей ваш скутер будет работать ровно и правильно, топливо будет потреблять в нормальном количестве, а мощность будет соответствовать характеристикам.
