Классификация и назначение ДВС

Двигатель с искровым зажиганием (бензиновый, или с ГБО): самый массовый

Чтобы поджечь топливовоздушную смесь (не важно, газ это, или жидкость) эти ДВС генерируют высоковольтный искровой разряд от внешнего электрооборудования. Схематически: ток от генератора через прерыватель идет к каждому цилиндру, повышается на его катушке, пробивает зазор между электродами свечи, поджигает смесь, уходя на массу (корпус)

Для питания такой системы горючим применяют простую, но более архаичную и неэкономичную — карбюраторную схему, либо усовершенствованную — инжекторную систему подачи топлива.

Карбюраторный

Топливовоздушная смесь готовится для него в отдельном устройстве, на входе во впускной канал (каждого цилиндра индивидуально, или общего впускного коллектора для нескольких). Упрощенно, карбюратор – это закрытый «стакан» с соломинкой, верхушка которой торчит во впускном тракте, на пути потока, который разрежением «высасывает» бензин из этого стакана. Количество топлива – регулируется величиной отверстия (жиклера) внутри этой «соломинки», а постоянный уровень в «стакане» (поддоне) поддерживается бензонасосом. Общий объем бензовоздушной смеси – регулируется поворотом воздушной заслонки – дросселя (педалью газа).

Карбюраторный двигатель для ВАЗ 2109 и 2108

Инжекторный

Объем поступающего воздуха и качество смеси в инжекторных ДВС регулируется отдельно: за воздух – так же отвечает дроссель, за топливо – «мозги» (ЭБУ), дающие форсунке команду на впрыск.

Соответственно размещению топливных форсунок, инжекторы делятся на три типа:

• Центрального – выходящие соплом во впускной коллектор (устаревший).
• Распределенного — индивидуальная форсунка на каждый впускной клапан.
• Непосредственного — сопло форсунки выходит прямо в камеру сгорания.

В двух последних типах – предварительное одинаковое рабочее давление «форсункам» обеспечивает единая топливная рейка (она же – рампа).

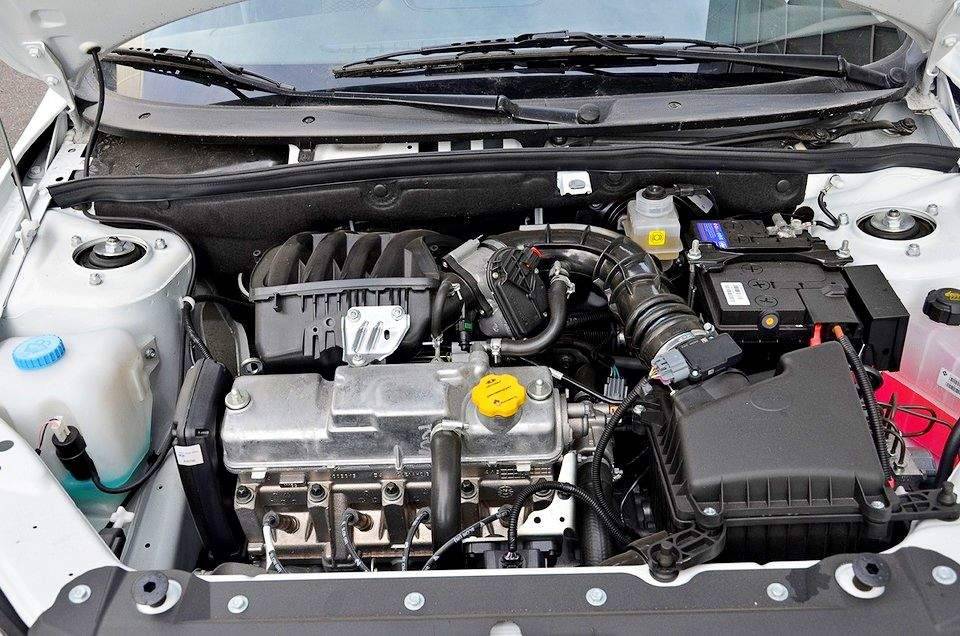

Инжекторный двигатель Лада Гранта

Авиационные двигатели

Прежде чем приступить к описанию конкретного класса двигателей, лучше всего разобраться, по какому принципу их разделяют. В настоящее время эта группа классифицируется на два принципиально разных вида. Единственным отличительным признаком одной группы от другой стала возможность работы устройства вне пределов атмосферы. Другими словами, первая категория агрегатов требует для своей работы наличия атмосферы, вторая же не привязана к этому показателю и может эксплуатироваться вне ее пределов. Первая группа получила название атмосферных или воздушных, вторая же называется ракетной.

Стоит отметить, что условно эти типы устройств называют, как винтовыми воздушными двигателями и воздушными реактивными двигателями самолета.

Классификация двигателей внутреннего сгорания

2-х тактный двигатель внутреннего сгорания Двигатели внутреннего сгорания могут быть классифицированы по следующим признакам:

• 1) по числу тактов за рабочий цикл — четырех- и двухтактные. В четырехтактных двигателях рабочий цикл совершается за четыре хода поршня
• (такта), или за два оборота коленчатого вала, а в двухтактных — за два хода поршня, или один оборот коленчатого вала;
• 2) по термодинамическому циклу — двигатели с подводом теплоты при постоянном объеме (карбюраторные и газовые), с подводом теплоты при постоянном давлении (компрессорные дизели), со смешанным подводом тепла: частично при постоянном объеме и частично при постоянном давлении (бескомпрессорные дизели);
• 3) по способу смесеобразования — двигатели с внешним смесеобразованием, в которых рабочая смесь образуется вне цилиндра с помощью карбюратора (карбюраторные двигатели) или смесителя (газовые двигатели), и с внутренним смесеобразованием, в которых рабочая смесь образуется внутри цилиндра распыливанием топлива в камере сгорания (дизели);
• 4) по способу воспламенения рабочей смеси — двигатели с воспламенением смеси от постороннего источника — электрической свечи (карбюраторные и газовые) и двигатели с воспламенением смеси от сжатия (дизели);
• 5) по роду применяемого топлива — двигатели, работающие на легком топливе (бензин, лигроин, керосин), на тяжелом топливе (дизельное топлив, моторное топливо, газойль), на газообразном топливе (природный и генераторный газ);
• 6) по быстроходности — тихоходные и быстроходные. Показателем быстроходности двигателя является средняя скорость поршняСт

где S

— ход поршня, м;п — частота вращения коленчатого вала, об/мин.

За один оборот поршень совершает 2п

ходов, г.е.

При Ст 6,5 м/с двигатели считаются тихоходными, при Ст > 6,5 м/с — б ыстрохо д н ы м и;

• 7) по частоте вращения коленчатого вала — малооборотные (до 250 об/мин), повышенной оборотности (250—750 об/мин), среднеоборотные (750— 1500 об/мин), высокооборотные (свыше 1500 об/мин);

• по числу цилиндров — одно- и многоцилиндровые (двух-, трех-, четырехцилиндровые и т.д.);

• 9) по расположению цилиндров — двигатели с однорядным вертикальным, V- и W-образным расположением цилиндров и т.п. (рис. 16.1);
• 10) по конструкции поршня — тронковые и крейцкопфные (рис. 16.2).

Поршень в тронковых двигателях (рис. 16.2, а)

непосредственно соединен с шатуном, и его нижняя тронковая часть служит ползуном, передающим давление поршня на стенки цилиндра. В крейцкопфных двигателях (рис. 16.2,6) поршень посажен на шток1, соединенный со специальным ползуном (крейцкопфом)2. Последний перемещается по направляющим3, которые воспринимают боковое давление.

Рис. 16.1.Схемы двигателей:а —

однорядные;б — V-образные;в — сдвоенные, с параллельным расположением рядов;г — звездообразные;д — с противоположно движущимися поршнями;е — Д-образные

Рис. 16.2.

Схемы ДВС:

а —

тронкового;б — крейцкопфного:1 — шток;2 — ползун (крейцкопф);3 — направляющие

К преимуществам тронкового двигателя относятся меньшая высота и меньший вес подвижных деталей, что особенно важно для быстроходных двигателей. Недостатком двигателей такого типа является сильный эллиптический износ цилиндра;

• 11) по наличию устройства ,изменяющего направление вращения коленчатого вала , — реверсивные и нереверсивные;
• 12) по назначению — автомобильные, тракторные, тепловозные, судовые, стационарные и т.д. Специально для подъемно-транспортных машин ДВС не выпускают.

По ГОСТ Р 53638—2009 каждому типу двигателя присваивается условное обозначение Входящие в него буквы означают: Ч — четырехтактный; Д — двухтактный; Р — реверсивный (отсутствие буквы Р указывает на то, что двигатель нереверсивный); С — судовой с реверсивной муфтой; II — с редукторной передачей; Н — с наддувом.

Цифры, стоящие перед буквами, указывают число цилиндров, а после них — диаметр цилиндра (в числителе) и ход поршня (в знаменателе) в сантиметрах. Например, марка двигателя 6ЧРП 25/34 расшифровывается так: шестицилиндровый четырехтактный реверсивный с редукторной передачей с диаметром цилиндра 25 см и ходом поршня 34 см.

https://youtube.com/watch?v=rTHyEojlUp0

https://youtube.com/watch?v=N4qLCWr750g

https://youtube.com/watch?v=eaKp9DNvhx0

Историческая справка

Идея создания ДВС впервые предложена Х. Гюйгенсом в 1678; в качестве топлива должен был использоваться порох. Первый работоспособный газовый ДВС сконструирован Э. Ленуаром (1860). Бельгийский изобретатель А. Бо де Роша предложил (1862) четырёхтактный цикл работы ДВС: всасывание, сжатие, горение и расширение, выхлоп. Немецкие инженеры Э. Ланген и Н. А. Отто создали более эффективный газовый двигатель; Отто построил четырёхтактный двигатель (1876). По сравнению с паромашинной установкой такой ДВС был более прост и компактен, экономичен (кпд достигал 22%), имел меньшую удельную массу, но для него требовалось более качественное топливо. В 1880-х гг. О. С. Костович в России построил первый бензиновый карбюраторный поршневой двигатель. В 1897 Р. Дизель предложил двигатель с воспламенением топлива от сжатия. В 1898–99 на заводе фирмы «Людвиг Нобель» (С.-Петербург) изготовили дизель, работающий на нефти. Совершенствование ДВС позволило применять его на транспортных машинах: тракторе (США, 1901), самолёте (О. и У. Райт, 1903), теплоходе «Вандал» (Россия, 1903), тепловозе (по проекту Я. М. Гаккеля, Россия, 1924).

Классификация двигателей

Двигатели разделяют по нескольким параметрам: рабочему циклу, типу конструкции, типу подачи воздуха.

Классификация двигателей в зависимости от рабочего цикла

В зависимости от цикла, описывающего термодинамический (рабочий процесс), выделяют два типа моторов:

• Ориентированные на цикл Отто. Сжатая смесь у них воспламеняется от постороннего источника энергии. Такой цикл присущ всем бензиновым двигателям.
• Ориентированные на цикл Дизеля. Топливо в данном случае воспламеняется не от искры, а непосредственно от разогретого рабочего тела. Такой цикл лежит в основе работы дизельных двигателей.

Чтобы работать с современными дизельными моторами, важно уметь хорошо разбираться в системе управлениям дизелями EDC (именно от неё зависит стабильное функционирование предпускового подогрева, системы рециркуляции отработанных газов, турбонаддува), особенностях системы впрыска Common Rail (CRD), механических форсунках, лямбда-зонда, обладать навыками взаимодействия с ними. А для работы с агрегатами, работающими по циклу Отто, не обойтись без комплексного изучения свечей зажигания, системы многоточечного впрыска

Важно отличное знание принципов работы датчиков, каталитических нейтрализаторов

А для работы с агрегатами, работающими по циклу Отто, не обойтись без комплексного изучения свечей зажигания, системы многоточечного впрыска

Важно отличное знание принципов работы датчиков, каталитических нейтрализаторов

И изучение дизелей, и бензодвигателей должно быть целенаправленным и последовательным. Рациональный вариант – изучать дизельные ДВС в виде модулей.

Классификация двигателей в зависимости от конструкции

Поршневой. Классический двигатель с поршнями, цилиндрами и коленвалом. При работе принципа ДВС рассматривалась как раз такая конструкция. Ведь именно поршневые ДВС стоят на большинстве современных автомобилей.

Роторные (двигатели Ванкеля). Вместо поршня установлен трехгранный ротор (или несколько роторов), а камера сгорания имеет овальную форму. У них достаточно высокая мощность при малых габаритах, отлично гасятся вибрации. Но производителям невыгодно выпускать такие моторы. Производство двигателей Ванкеля дорогостоящее, сложно подстроиться под регламенты выбросов СО2, обеспечить агрегату большой срок службы. Поэтому современные мастера СТО при ремонте и обслуживании с такими автомобилями встречаются крайне редко

Но знать о таких двигателях также очень важно. Может возникнуть ситуация, что на сервис привезут автомобили Mazda RX-8

RX-8 (2003 по 2012 годов выпуска) либо ВАЗ-4132, ВАЗ-411М. И у них стоят именно роторные двигатели внутреннего сгорания.

Классификация двигателей по принципу подачи воздуха

Подача воздуха также разделяет ДВС на два класса

• Атмосферные. При движении поршня мотор затягивает порцию воздуха. Для вращения турбины и вдувания сжатого воздуха у турбокомпрессорных двигателей внутреннего сгорания используются непосредственно выхлопные газы.
• Турбокомпрессорные. Организована дополнительная подкачка воздуха в камеру сгорания.

Для вращения турбины и вдувания сжатого воздуха у турбокомпрессорных двигателей внутреннего сгорания используются непосредственно выхлопные газы.

Атмосферные системы активно встречаются как среди дизельных, так и бензиновых моделей. Турбокомпрессорные ДВС – в большинстве своём, дизельные двигатели. Это связано с тем, что монтаж турбонаддува предполагает достаточно сложную конструкцию самого ДВС. И на такой шаг готовы пойти чаще всего производители авто премиум-класса, спорткаров. У них установка турбокомпрессора себя оправдывает. Да, такие решения более дорогие, но выигрыш есть в весе, компактности, показателе крутящего момента, уровни токсичности. Более того! Выигрыш есть и в расходе топлива. Его требуется существенно меньше.

Очень часто решения с турбокомпрессором выбирают автовладельцы, которые предпочитают агрессивный стиль езды, высокую скорость.

Из чего изготавливают клапана

Седла клапанов изготавливаются из чугуна или стали, затем запрессовываются в головку блока цилиндров. Клапаны во время работы двигателя подвержены значительным механическим и тепловым нагрузкам, поэтому необходимо подбирать специальный сплав для изготовления детали.

Клапана для высокофорсированных двигателей должны хорошо охлаждаться, поэтому в них применяют клапаны с полым стержнем, с наполнением натрия внутри. При достижении рабочей температуры натрий плавится и начинает перетекать от тарелки клапана, к стержню равномерно распределяя тепло. Для равномерности теплопередачи и уменьшения нагара на фасках клапана применяют механизмы вращения клапана.

Устройство двигателя внутреннего сгорания

При разнообразии конструктивных решений устройство у всех ДВС схоже. Двигатель внутреннего сгорания образован следующими компонентами:

• Блок цилиндров . Блоки цилиндров – цельнолитые детали. Более того, единое целое они составляют с картером (полой частью). Именно на картер ставят коленчатый вал). Производители запчастей постоянно работают над формой блока цилиндров, его объемом. Конструкция блока цилиндров ДВС должна чётко учитывать все нюансы от механических потерь до теплового баланса.
• Кривошипно-шатунный механизм (КШМ) – узел, состоящий из шатуна, цилиндра, маховика, колена, коленвала, шатунного и коренного подшипников. Именно в этом узле прямолинейное движение поршня преобразуется непосредственно во вращательное. Для большинства традиционных ДВС КШМ – незаменимый механизм. Хотя ряд инженеров пытаются найти замену и ему. В качестве альтернативы КШМ может рассматриваться, например, система кинематической схемы отбора мощности (уникальная российская технология, разработка научных сотрудников из «Сколково», направленная на погашение инерции, снижение частоты вращения, увеличение крутящего момента и КПД).

Газораспределительный механизм (ГРМ). Присутствует у четырехтактных двигателей (что это такое, ещё будет пояснено в блоке, посвященном принципу работы ДВС). Именно от ГРМ зависит, насколько синхронно с оборотами коленчатого вала работает вся система, как организован впрыск топливной смеси непосредственно в камеру, под контролем ли выход из нее продуктов сгорания.

Основным материалом для производства ГРМ выступает кордшнуровая или кордтканевая резина. Современное производство постоянно стремится улучшить состав сырья для оптимизации эксплуатационных качеств и повышения износостойкости механизма. Самые авторитетные производители ГРМ на рынке – Bosch, Lemforder, Contitech (все – Германия), Gates (Бельгия) и Dayco (США).

Замену ГРМ проводят через каждые0 км пробега. Всё зависит от конкретной модели авто (и регламента на неё) и особенностей эксплуатации машины.

Привод газораспределения нуждается в систематическом контроле и обслуживании. Если пренебрегать такими процедурами, ДВС может быстро выйти из строя.

• Система питания . В этом узле осуществляется подготовка топливно-воздушной смеси: хранение топлива, его очистка, подача в двигатель.
• Система смазки . Главные компоненты системы – трубки, маслоприемник, редукционный клапан, масляный поддон и фильтр. Для контроля системы современные решения также оснащаются датчиками указателя давления масла и датчиком сигнальной лампы аварийного давления. Главная функция системы – охлаждение узла, уменьшение силы трения между подвижными деталями. Кроме того, система смазки выполняет очищающую функцию, освобождает двигатель от нагара, продуктов, образованных в ходе износа мотора.
• Система охлаждения . Важна для оптимизации рабочей температуры. Включает рубашку охлаждения, теплообменник (радиатор охлаждения), водяной насос, термостат и теплоноситель.

В LMS ELECTUDE системе и времени впрыска уделяется особое внимание. Любой автомеханик должен понимать, что именно от исправности системы впрыска, времени впрыска зависит способность оперативно изменять скорость движения авто

А это одна из важнейших характеристик любого мотора.

Тонкий нюанс! При изучении устройства нельзя проигнорировать и такой элемент, как датчик положения дроссельной заслонки. Датчик не является частью ДВС, но устанавливается на многих авто непосредственно рядом с ДВС.

Датчик эффективно решает такую задачу, как передача электронному блоку управления данных о положении пропускного клапана в определенный интервал времени. Это позволяет держать под контролем поступающее в систему топливо. Датчик измеряет вращение и, следовательно, степень открытия дроссельной заслонки.

А изучить устройство мотора основательно помогает дистанционный курс для самообучения «Базовое устройство двигателя внутреннего сгорания автомобиля», на платформе ELECTUDE

Принципиально важно, что каждый может пошагово продвинуться от теории, связанной с ДВС и его составными частями, до оттачивания сервисных операций по регулировке. Этому помогает встроенный LMS виртуальный симулятор

Чем покрасить глушитель автомобиля

Иногда некоторые автовладельцы задаются вопросом, чем покрасить глушитель автомобиля, связанно это, как правило с двумя причинами

1. Желанием скрыть ржавчину на глушителе
2. Придать красивый стильный вид автомобилю

В любом случае, краска для такого вида работы будет очень дорогой, так как основное требование к таковой краске будет огромная термоустойчивость и способность выдерживать большие температурные перепады,

и даже при покупке такой краски если её использовать в районе коллектора где температура 1000 градусов Цельсия, то мало вероятно, что если она и устоит, то не изменит свой цвет от таких высоких температур. Поэтому сама идея покраски глушителя имеет место быть, но как говорится на ваше усмотрение.

Наш пост глушитель в автомобиле назначение и устройство подошел к концу, надеемся, эта статья внесла некоторую ясность в понимание устройства выхлопной системы каждого автомобиля, конечно если у вас электромобиль, то у вас попросту нет глушителя в виду того, что и нет выхлопных газов.

Основные конструктивные отличия ДВС

Если говорить о главных отличиях в конструкции поршневых двигателей, различные силовые агрегаты делятся на рядные горизонтальные и вертикальны по расположению цилиндров. Также двигатели бывают V-образными, оппозитными и т.д.

Еще агрегаты бывают однопоршневыми двигателями, когда в одном цилиндре имеется один поршень и рабочая полость. При этом также встречаются ДВС, в которых поршни движутся противоположно в одном цилиндре, а рабочая полость находится между двумя поршнями. Также бывают моторы двойного действия, в которых по обеим сторонам от поршня имеются рабочие полости.

Отдельно стоит упомянуть и роторно-поршневые двигатели (двигатель Ванкеля), которые также имеют разную конструкцию. Наиболее распространенным вариантом является такой, где ротор, который и является поршнем, движется (планетарное движение) в корпусе. Во время такого движения между ротором и стенками корпуса двигателя образуются камеры сгорания с переменным рабочим объемом.

При этом существуют варианты роторного двигателя, где поршень-ротор не движется, а планетарное движение совершает корпус ДВС. Еще одной разновидностью можно считать агрегаты, в которых движется как корпус, так и сам ротор.

Классификация автомобилей по литражу двигателя

Мощность двигателей напрямую зависит от их объёма, который измеряется в кубических сантиметрах или же в литрах. В зависимость от литража установленных на них двигателей можно выделить следующие категории автомобилей:

Сало и микролитражки имеют объём двигателя не более 1,1 литра. В качестве примера подобного автомобиля можно привести ВАЗ-1111 «Ока». Техника этого класса не имеет большой мощности и создана она для работы в городских условиях: поездки за покупками, на работу, за детьми в школу и т.д. При этом эти автомобили очень маневренны и экономичны.

Далее идут автомобили малого класса. Объём их двигателей составляет 1,1 до 1,8 литра. К ним относятся все модели классических «Жигулей», ВАЗ-2108 и ВАЗ-2109.

Машины среднего класса имеют двигатели объёмом от 1,8 до 3,5 литра. Это достаточно мощные и грузоподъёмные автомобили. Их примером может послужить «Волга» (ГАЗ-21, ГАЗ-21, ГАЗ-3110, и др.) или «Форд-Мондео». Такие машины потребляют значительное количества топлива и требуют приличных расходов на свою эксплуатацию.

Автомобили же большого класса представляют собой настоящий дом на колёсах, в движение который приводит двигатель объёмом 3,5 литра. Это серьёзные машины, предназначенные в основном для представительских целей или же для езды по бездорожью. Их ещё подразделяют на автомобили бизнес-класса и люкс-класса. Обслуживать такие автомобили в состоянии только финансово состоятельные автолюбители.

Существуют и иные способы классификации автомобилей, но названных нами будет вполне достаточно, что бы выбрать и приобрести необходимую вам технику, а так же, при необходимости, получить совет по её подбору у продавца автомагазина или салона.

Источник

Самые распространенные виды двигателей

1. Оппозитный двигатель. В нем поршни двигаются по обеим сторонам коленчатого вала в горизонтальном направлении вправо и влево. Автомобили с таким двигателем движутся более плавно. Создаваемые поршнями крутящие моменты компенсируют друг друга, значительно уменьшая вибрацию.
2. Рядный двигатель. Все его цилиндры расположены в одной плоскости рядом друг с другом. Конструкция довольна проста. Такие двигатели отличаются следующими показателями: имеют высокую стабильность, высокую характеристику крутящего момента на низких оборотах, меньший размер и низкий расход топлива.
3. V-образный двигатель. У него все цилиндры разделяются на две группы друг напротив друга. Мотор образует плоскость под углом. V-образные двигатели отличаются небольшими размерами по длине и высоте.
4. Квазитурбинный двигатель. Является модифицированным двигателем, основанным на роторном силовом агрегате. Он использует цепной ротор, состоящий из четырех частей. Такой двигатель обладает небольшим размером, высоким крутящим моментом и высокой мощностью. Но они не используются ни на одном автомобиле в настоящий момент.
5. Роторный двигатель. Его внутреннее пространство разделено на три рабочие камеры. Во время работы постоянно изменяется объем рабочих камер. Также роторный двигатель имеет все те же четыре такта: впуск, сжатие, сгорание и выпуск. Стоимость, ремонт и обслуживание такого агрегата существенно отличаются в большую сторону. По своим характеристикам двигатель не показывает особых преимуществ перед обычными.
6. Green Steam двигатель — эффективный, простой и экономичный. Его мотор преобразовывает избыточное тепло в водяной пар, приводящий в движение силовой агрегат. Такой мотор используют для воздушных насосов, водяных насосов, генераторов, кондиционеров.
7. Двигатель Стирлинга. Это двигатель внешнего сгорания. Его периодичный нагрев и охлаждение изменяют давление, вследствие чего образуется энергия для работы. Он отлично подходит для преобразования тепла в электроэнергию.
8. Радиальный двигатель или звездообразный. Это поршневой двигатель, в котором вокруг коленчатого вала расположены цилиндры. Преимущественно используется в самолетах.

Принцип работы бестопливного агрегата

Принцип работы данного устройства заключен в том, что все его магниты повернуты одноименными полюсами в сторону друг друга. Так как одноименные магнитные полюса будут всегда отталкиваться друг от друга, то их движения заставит диск или маховик вращаться вокруг своей оси. Кроме этого типа двигателя, имеется еще один, который очень схож по своему принципу работы с бестопливным.

Таким устройством стал магнитный двигатель, который имеет статор в виде постоянного магнитного кольца, а также ротор (или его еще называют якорь). Этот элемент представляет собой стержневой постоянный магнит, который размещен внутри статора в одной плоскости.
