Система питания в Шевроле Нива
Электрическая сеть Нивы работает с номинальным напряжением 12 Вольт. Конструкция топливной системы представляет собой электродвигатель с насосом в баке автомобиля, от которого протянута топливная магистраль к рампе.
Электрическая цепь системы питания состоит из:
- электродвигателя;
- провода питания с разъемами;
- датчика уровня топлива;
- реле;
- предохранителя.
Концы проводов запитаны на центральный замок. Когда мы вставляем ключ в замок зажигания и поворачиваем его, происходит замыкание управляющих разъемов реле, которое вызывает смыкание силовых контактов. Раздается характерный щелчок из-под панели приборов, оповещающий о готовности топливного насоса.
Реле управления системой подачи топлива в двигатель Нивы Шевроле
Часто встречаются поломки в автомобилях связанные с электроникой. И порой очень сложно обнаружить причину возникновения неисправности. Распространенной причиной поломок на Ниве Шевроле являются поломки связанные с бензонасосом. Основными проблемами выхода из строя системы снабжения двигателя топливом, являются: поломка самого бензонасоса, засорение фильтра, обрыв питающих проводов, повреждение трубок, выход из строя предохранителей или поломка реле управления бензонасосом. Последняя причина хоть и не является частой, но она всегда остается загадкой для большинства водителей. Эта деталь выполняет электронные функции, а электроника в автомобиле – это темный лес для обычного водителя. «Гораздо проще перебрать двигатель, чем вникать в мозги автомобиля» – сказали бы многие водители. Для того чтобы прояснить картинку с потребностью реле в Шевроле Нива, рассмотрим подробнее из чего оно состоит и какие функции выполняет.
Как Отрегулировать Фары На Шевроле Лачетти Седан
Регулируем фары на Chevrolet Лачетти: автомобиль и хэтчбек
Свет фар, в особенности ночью, неотъемлемая часть безопасности движения. Однако, случается так, что требуется корректировка пучков света, а говоря точнее их направления. Некоторые обладатели Chevrolet Лачетти предпочитают сделать такую операцию без помощи других, однако не все знают, как это сделать. Эта статья поможет разобраться, как проводится регулировка света фар, также скажет о неких аспектах и тонкостях процесса.
Свет на дороге и безопасность
Размещение ручек регулировки фар отмечено стрелочками.
Свет фар является, сначала, безопасностью при совершении движения на дороге.
Так, он нужен для сотворения видимости на трассе, обозначения машины для пешеходов, при всем этом световые лучи не изготавливаются слепить едущий встретиться автомобиль. Для этой цели вам кто автовладелец должен проводить корректировку световых пучков.
Схема блока предохранителей в салоне Шевроле Лачетти
Описание
| № | А | Функция / компонент |
| F1 | 10 | Модуль обнаружения и диагностики |
| F2 | 10 | TCM, ECM, генератор, впуск с изменяемой геометрией, датчик скорости автомобиля |
| F3 | 15 | Аварийный выключатель |
| F4 | 10 | Панель приборов, сигнальная лампа фар, звуковой сигнал, выключатель тормоза, усилитель рулевого управления в зависимости от скорости, переключатель управления кондиционером |
| F5 | — | — |
| F6 | 10 | Реле компрессора кондиционера, реле обогрева стекол, реле стеклоподъемников, реле фар |
| F7 | ветры | Реле вентилятора, выключатель кондиционера, автоматическая система контроля температуры |
| F8 | 15 | Выключатель зеркал с электроприводом, складывающееся зеркало, блок управления люком |
| F9 | 25 | Электродвигатель стеклоочистителя, выключатель стеклоочистителя |
| F10 | — | — |
| F11 | 10 | Разъем маслопровода электронного блока управления тормозами |
| F12 | 10 | Иммобилайзер, блок управления противоугонной системой, блок управления датчиком дождя |
| F13 | 10 | TCM |
| F14 | 15 | Аварийный выключатель |
| F15 | 15 | Блок управления противоугонной системой |
| F16 | 10 | Диагностический блок |
| F17 | 10 | Звуковая система, часы |
| F18 | 15 | Дополнительная розетка |
| F19 | 15 | Предохранитель прикуривателя Chevrolet Lacetti |
| F20 | 10 | Переключатель фонарей заднего хода, переключатель парковки / нейтрали, система помощи при парковке |
| F21 | 15 | Реле заднего противотуманного света |
| F22 | 15 | Часы, автоматическая система контроля температуры, выключатель кондиционера |
| F23 | 15 | Аудио система |
| F24 | 10 | Иммобилайзер |
Реле
| Число на схеме | Имя | За что отвечает |
| 1 | РЕЛЕ ОСВЕЩЕНИЯ | Реле освещения приборов |
| 2 | РОГОВОЕ РЕЛЕ | Реле звукового сигнала |
| 3 | ГЛАВНОЕ РЕЛЕ | Главное реле или реле зажигания |
| 4 | РЕЛЕ ФАРЫ | Блок фары |
| 5 | ПРОТИВОТУМАННОЕ РЕЛЕ ПЕРЕДНЕЕ | Реле противотуманных фар (ПТФ) |
| 6 | РЕЛЕ КОНДИЦИОНЕРА КОМП | Реле муфты компрессора кондиционера |
| 7 | РЕЛЕ ТОПЛИВНОГО НАСОСА | Реле топливного насоса (топливного насоса) и катушки зажигания |
| восемь | РЕЛЕ ВЫИГРЫША МОЩНОСТИ | Реле стеклоподъемников |
| девять | ЭЛЕКТРОННОЕ РЕЛЕ ВЕНТИЛЯТОРА | Реле вентилятора системы охлаждения двигателя (низкая скорость) |
| 10 | РЕЛЕ АНТИФРИЗА | Реле обогрева заднего стекла |
| одиннадцать | ЭЛЕКТРИЧЕСКОЕ РЕЛЕ ВЕНТИЛЯТОРА | Реле вентилятора системы охлаждения двигателя (высокая скорость) |
Плавкие предохранители и вставки
| Число на схеме | Имя | Защищенная цепь | Сила тока, ток в А |
| А | Пинцет | — | — |
| Ef1 | ОСНОВНАЯ ВАТА | Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задний противотуманный фонарь, часы, кондиционер, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления АКПП | тридцать |
| Ef2 | Брюшные мышцы | Блок управления ABS, блок направления ABS | 60 |
| Ef3 | ВЕНТИЛЯТОР | Вентилятор кондиционера | тридцать |
| Ef4 | IGN-2 | Электрические стеклоподъемники, электрические зеркала, стартер | тридцать |
| Ef5 | IGN-1 | Реле включения топливного насоса, ЭБУ двигателя, клапан рециркуляции ОГ, система зажигания, топливный насос, клапан продувки бака системы EVAP, вентилятор охлаждения двигателя | тридцать |
| Ef6 | ЭЛЕК ЛО ВЕНТИЛЯТОР | Вентилятор охлаждения двигателя (низкая скорость) | ветры |
| Ef7 | DEFOG | Обогрев заднего стекла | тридцать |
| Ef8 | ЭЛЕК ФАН ПРИВЕТ | Вентилятор охлаждения двигателя (высокая скорость) | тридцать |
| Ef9 | ЭЛЕКТРИЧЕСКОЕ ОКНО | Электрические стеклоподъемники (кроме двери водителя) | ветры |
| Ef10 | DIS | Реле включения топливного насоса, ЕСМ, клапан рециркуляции ОГ, система зажигания | 15 |
| Ef11 | ECM | Цепь питания главного реле | 10 |
| Ef12 | ПРОЕКТОР | Фары, освещение приборов и органов управления | 25 |
| Ef13 | ОСТАНАВЛИВАТЬСЯ | Тормозной сигнал | 15 |
| Ef14 | DR’S P / WDO | Электростеклоподъемники (водительская дверь) | ветры |
| Ef15 | H / L HI | Фары дальнего света | 15 |
| Ef16 | РОГ | Звуковой сигнал | 15 |
| Ef17 | ДО Н.Э | Компрессор кондиционера | 10 |
| Ef18 | БЕНЗОНАСОС | Цепь питания топливного насоса | 15 |
| Ef19 | ПРОЙТИ F / BOX | Комбинация приборов, выключатель звукового сигнала, электрически складывающиеся зеркала заднего вида, индивидуальное освещение, внутреннее освещение, освещение багажного отделения, датчик открытия крышки багажника | 15 |
| Ef20 | H / L LO LH | Ближний свет (левая фара) | 10 |
| Ef21 | EMS | Клапан продувки адсорбера СУПБ, датчик кислорода с подогревом, вентилятор охлаждения двигателя | 15 |
| Ef22 | ИНЖЕКТОР | Форсунки, рециркуляция выхлопных газов | 15 |
| Ef23 | LH | Освещение номерного знака, аварийная сигнализация, задний фонарь, фара в сборе (левая сторона) | 10 |
| Ef24 | ТУМАН | Противотуманные огни | 15 |
| Ef25 | МИР ТЕПЛО | Электроуправление и электрообогрев зеркал заднего вида | 10 |
| Ef26 | ЗАМОК | Система центрального замка | 15 |
| Ef27 | H / L LO RH | Ближний свет (правая фара) | 10 |
| Ef28 | RH | Освещение номерного знака, аварийная световая сигнализация, задний фонарь, фара в сборе (правая сторона) | 10 |
| Eph29 | ЗАМЕНА | Замена | 10 |
| Ef30 | ЗАМЕНА | Замена | 15 |
| Ef31 | ЗАМЕНА | Замена | 25 |
Как заменить фонари заднего хода?
Замена ламп в задней светотехнике зависит от типа авто. Например, на Лада Калина с кузовом универсал необходимо открутить 2 болта, удерживающих плафон в проеме двери багажного отделения. Затем корпус с усилием извлекается из посадочного гнезда (в конструкции предусмотрены дополнительные пластиковые фиксаторы) и производится снятие патрона вместе с проводкой. На машинах с кузовом седан для снятия плафона необходимо откинуть клапан на обшивке багажника и отвернуть гайки крепления ключом с удлиненной головкой.
На автомобиле ВАЗ-2105 или 2107 задний фонарь закрыт пластиковой крышкой, расположенной в багажном отделении. Для демонтажа кожуха требуется отвернуть гайки, а затем удалить из плафона печатную плату с лампами. Неисправный элемент вынимается из патрона для замены, одновременно визуально проверяется состояние дорожек и контактов. Обнаруженные окислы необходимо удалить.
На седане Kia Rio требуется снять ручку на крышке багажника, а затем частично демонтировать обшивку, которая крепится на пистонах. После отгибания кожуха открывается доступ к фонарю, для снятия патрона необходимо провернуть элемент против часовой стрелки. Лампа извлекается из патрона за колбу (резьба не предусмотрена), на корпусе плафона нанесена маркировка с указанием типа и мощности лампы.
Находим причину и восстанавливаем свет
Предохранитель задних противотуманных фар.
Причём здесь бардачок и задние противотуманки? 15-амперный предохранитель F21 завязан с освещением бардачка и модулем экономного режима батареи. Если в в цепи происходит короткое замыкание, перегорает именно этот предохранитель, который подаёт питание на предохранитель блока основного аккумулятора.
Этот предохранитель маркируется ef1 (номинал 30 А) и установлен в монтажном блоке под капотом автомобиля. Кроме этого, он защищает цепи F13, F14, F15, F16, F21, F22, F23 и F24, а в этих цепях как раз и находятся габаритные огни и подсветка приборной панели.
Алгоритм проверки на Шевроле Лачетти
Следовательно, для устранения неисправности делаем следующее:
- Проверяем, работает ли подсветка бардачка . Если не работает — разбираем бардачок (предварительно сняв минусовую клемму с АКБ), прозваниваем провода питания на выключатель и на лампочку, при необходимости ищем обрыв или короткое замыкание и устраняем проблему.
Для начала смотрим подсветку бардачка.
Проверяем на целостность предохранители F4 и F6.
Под капотом тоже есть блок предохранителей.
Тыльная сторона панели приборов.
Предохранители и реле в салоне шевроле лачетти

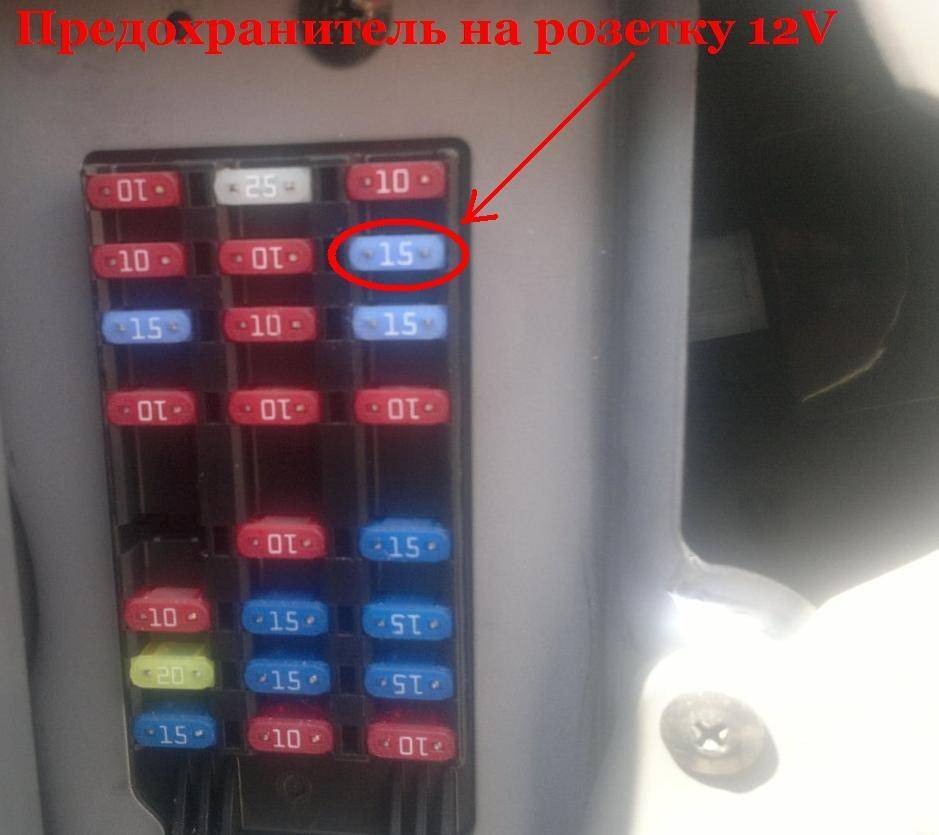

Блок с предохранителями
Он располагается с левой стороны в торце приборной панели. Для доступа необходимо открыть левую переднюю дверь и снять крышку панели предохранителей.
Схема блока с предохранителями
Таблица с расшифровкой
| F1 | AIRBAG | 10А Электронный блок управления подушками безопасности |
| F2 | ЕСМ | 10А Электронный блок управления двигателем, электронный блок управления автоматической коробкой передач*, генератор, датчик скорости автомобиля |
| F3 | TURN SIGNAL | 15А Выключатель аварийной сигнализации, указатели поворота |
| F4 | CLUSTER | 10А Щиток приборов, электронный блок автоматического включения ближнего света фар*, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием*, выключатель кондиционера* |
| F5 | — | Резерв |
| F6 | ENG FUSE | 10А Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электро стеклоподъемников, реле включения фар головного света |
| F7 | HVAC | 20А Реле включения электро вентилятора климатической установки, выключатель кондиционера, система климат — контроля* |
| F8 | SUNROOF | 15А Переключатель электропривода зеркал, электропривод складывания зеркал*, электропривод люка крыши* |
| F9 | WIPER | 25А Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя |
| F10 | HANDS FREE | 10А Громкая связь |
| F11 | ABS | 10А Блок управления АБС. исполнительный блок АБС |
| F12 | IMMOBILIZER | 10А Иммобилайзер, электронный блок управления противоугонной сигнализацией, датчик дождя |
| F13 | — | 10А Блок управления автоматической коробкой передач* |
| F14 | HAZARD | 15А Выключатель аварийной сигнализации |
| F15 | ANTI-THEFT | 15А Электронный блок управления противоугонной сигнализацией |
| F16 | DIAGNOSIS | 10А Диагностический разъем |
| F17 | AUDIO/ CLOCK | 10А Аудиосистема, часы |
| F18 | EXTRA JACK | 15А Дополнительная розетка |
| F19 | CIGAR LIGHTER | 15А Предохранитель прикуривателя |
| F20 | BACK-UP | 10А Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач* |
| F21 | REAR FOG | 15А Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение |
| F22 | ATC/ CLOCK | 15А Часы, система климат-контроля*, выключатель кондиционера* |
| F23 | AUDIO | 15А Аудиосистема |
| F24 | IMMOBILIZER | 10А Иммобилайзер |
Реле
Они крепятся на специальном кронштейне, расположенном под панелью приборов, вблизи педалей. Доступ к ним крайне затруднителен. В начале надо открыть коробку для мелких вещей и открутить отверткой два шурупа.
Затем преодолевая сопротивление трех фиксаторов отводим нижнюю облицовку от панели приборов, освобождаем её от привода замка капота и полностью снимаем.
В открывшемся пространстве надо найти нужный кронштейн.
Назначение
- блок управления системой защиты аккумуляторной батареи;
- прерыватель указателей поворотов;
- реле включения противотуманного света в задних фонарях;
- реле блокировки стартера (для автомобилей с автоматической коробкой передач).
В зависимости от комплектации автомобиля там же устанавливаются (BLOWER RELAY) — реле вентилятора климматической установки, (DRL RELAY) — реле системы принудительного света фар.
Шевроле Авео не горит габарит предохранители
БЛОК ПРЕДОХРАНИТЕЛЕЙ ЧАСТЬ 2: ВНУТРИ САЛОНА АВТО AVEO T200
Chevrolet Lacetti — Не работает подсветка доски,правый габарит, и задние противотуманные фары
Обзор часть 1. Блок предохранителей и реле. Моторный отсек.
Не работает подсветка приборов и габариты на Chevrolet Lacetti
https://youtube.com/watch?v=rGViBLhiWLs
Как быстро устранить проблему не горят фары за 5 сек (реле артикул 93746301)
.Не горят Фары, Ближный свет — Chevrole Lacetti,лачетти, гентра
Chevrolet aveo T255. Замена предохранителя на Шевроле авео.
https://youtube.com/watch?v=Ysx5bv5Rs90
Chevrolet Aveo не работают поворотники и аварийка. Не реле и не предохранитель.
Где находится предохранитель ближнего света?
Chevrolet lacetti горит предохранитель подсветки багажника. Решение.
Также смотрите:
- Как промыть акпп Шевроле Круз
- Нива Шевроле парковочный радар
- Грузоподъемность Шевроле сильверадо
- Ресурс коробки на Ниве Шевроле
- Аксессуары для Chevrolet trailblazer 2014
- Как укоротить рычаг кпп на Шевроле Лачетти
- Задний тормоз Шевроле эпика
- Шевроле Ланос ручник замерз
- Chevrolet tracker россия
- Шевроле орландо 7 мест характеристики
- Шевроле Ланос хетчбек
- Свист на холодном двигателе Шевроле Лачетти
- Заряженный Chevrolet cruze
- Домкрат хай джек для нивы Шевроле
- Шевроле Нива переделка заднего дивана
Не горит и не работает ближний свет на Шевроле Лачетти
Фары головного света любого автомобиля должны безукоризненно работать и ночью, и днём, светить как ближним, так и дальним светом. Это не просто комфорт вождения, но и безопасность. Если не работает ближний свет на Лачетти, проблему нужно решать немедленно и причин может быть достаточно много. Постараемся разобраться со всем самостоятельно и восстановить ближний свет своими руками.
https://youtube.com/watch?v=qz8vh7XuGbw
Возможные причины нерабочего ближнего света на Шевроле Лачетти
Для начала стоит внимательно разобраться в схеме подключения ламп ближнего света.
Схема работы света.
Как видно из схемы, фары запитаны через 25-амперный предохранитель ЕF12, который находится в монтажном блоке. Он расположен под капотом между аккумулятором и расширительным бачком системы охлаждения.

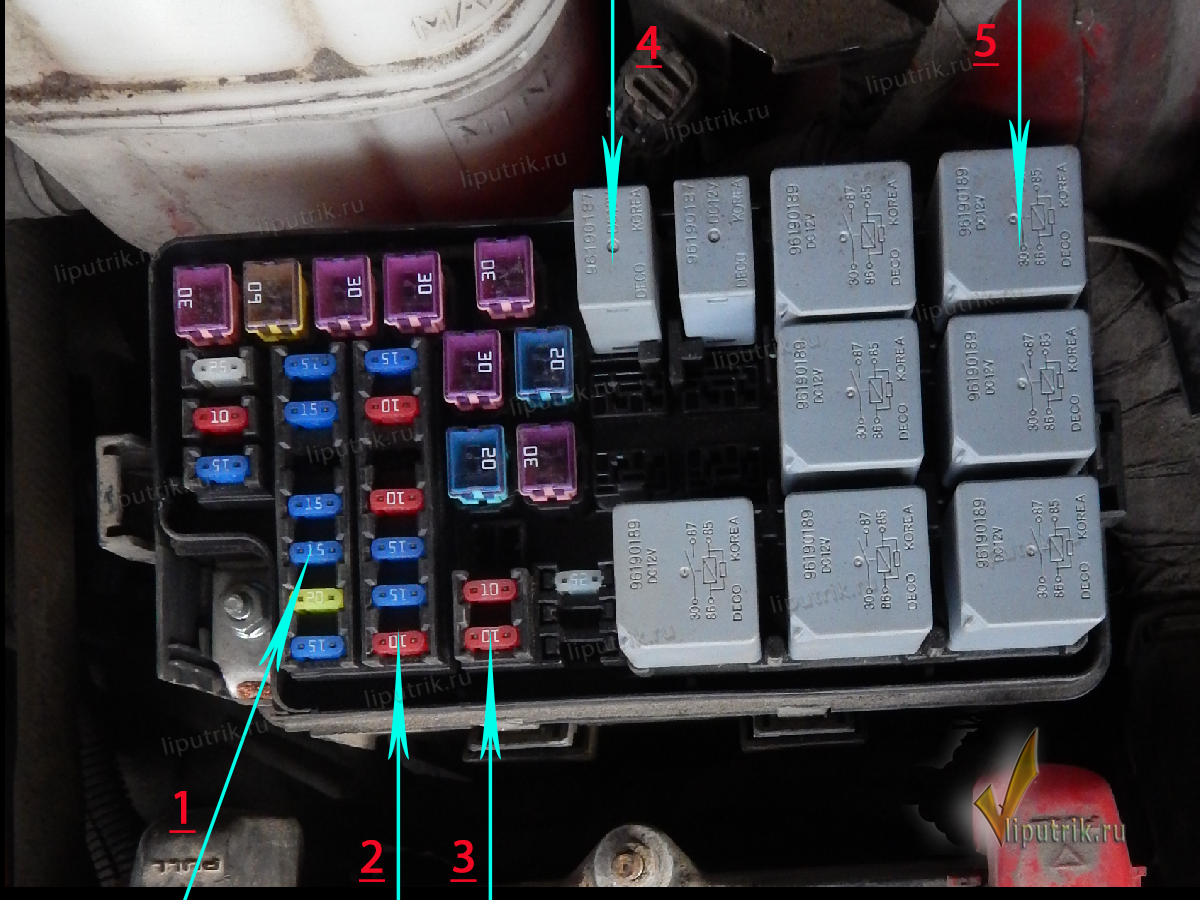

Расположение блока предохранителей под капотом.
Кроме того, ближний свет фар включается не напрямую, а через реле К4. Это реле также расположено в одном монтажном блоке с предохранителем.
Схема блока предохранителей под капотом.
Предохранитель ближнего света в салоне
Расположение блока предохранителей.
Учитывая, что лампы ближнего света целые, в чём просто убедиться, вынув и осмотрев правую и левую лампы, стоит проверить целостность предохранителя F6.
Его номинал 10А, расположен он в блоке предохранителей в салоне автомобиля с левого торца передней панели. Доступ к нему открывается при открытии левой двери. Именно этот предохранитель защищает от короткого замыкания управляющее реле К4. Собственно, цепь включения ближнего света не самая сложная, однако найти в ней неисправность бывает непросто.
Алгоритм проверки
Постараемся выполнить несколько несложных операций, чтобы точно определить и устранить неисправность.
Начнём с включателя ближнего света. Напряжение на его выводах должно быть не менее 11,6В. Проверяем напряжение на выходе с переключателя тестером, если напряжение отсутствует, меняем сам переключатель. Он изнашивается крайне редко, но бывает всякое. Проверяем предохранитель F6, который защищает обмотку управляющего реле К4. Убеждаемся в его целостности либо визуально, либо с помощью мультиметра. Если предохранитель перегорел, заменяем его, но при повторном перегорании необходимо искать настоящую причину, ведущую к выходу его из строя. Проверяем реле К4. Для этого бросаем перемычку между 30-м и 87-м контактами
Здесь важно не перепутать контакты и замкнуть именно указанные. Если после установки перемычки свет включился, заменяем само реле. Если не горит только одна лампа ближнего света, но сама лампа цела, тогда с большой долей вероятности причина неисправности кроется в предохранителе левой лампы EF20 или предохранителе правой лампы ближнего света ЕF27
Меняем их и если свет не появился, ищем причину дальше по цепи. Проверяем 25-амперный предохранитель Еf12. Для начала извлекаем его из разъёма и проверяем напряжение на контактах мультиметром. Если напряжение есть, с чистой совестью меняем предохранитель. Если нет, ищем причину дальше
Если не горит только одна лампа ближнего света, но сама лампа цела, тогда с большой долей вероятности причина неисправности кроется в предохранителе левой лампы EF20 или предохранителе правой лампы ближнего света ЕF27. Меняем их и если свет не появился, ищем причину дальше по цепи. Проверяем 25-амперный предохранитель Еf12. Для начала извлекаем его из разъёма и проверяем напряжение на контактах мультиметром. Если напряжение есть, с чистой совестью меняем предохранитель. Если нет, ищем причину дальше.

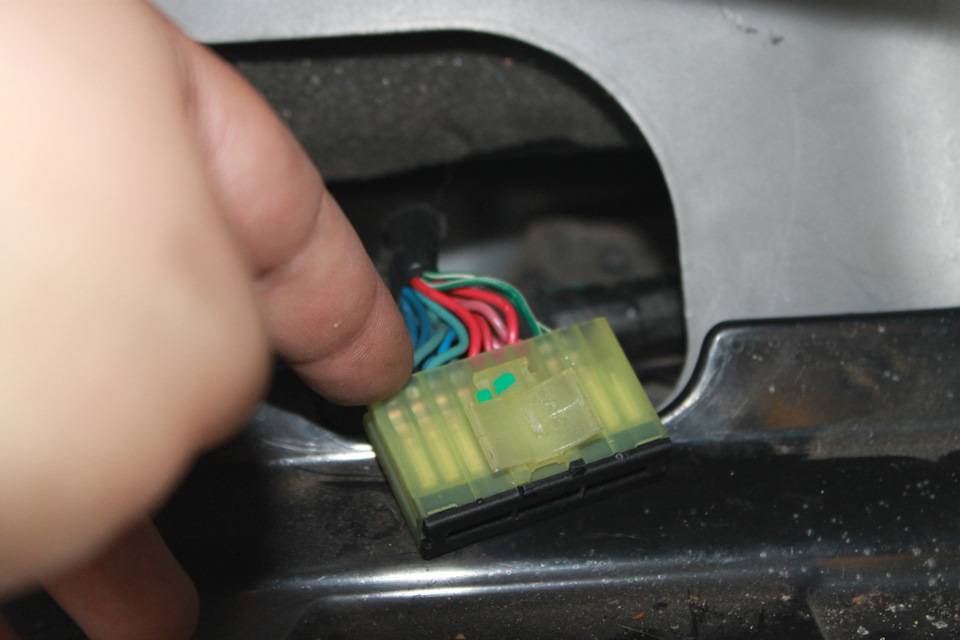

Контактная колодка
В большинстве случаев, при отсутствии напряжения на предохранителе, оно теряется на участке от переключателя до монтажного блока. Тогда в первую очередь оцениваем состояние контактной колодки S201. Зачастую она не выдерживает высокой нагрузки и начинает выгорать и плавиться. Это, кстати, можно вычислить по характерному запаху в салоне.
Выгоревший разъём s201.
Чтобы добраться до контактной колодки, необходимо полностью снять приборную панель.
После демонтажа панели находим два разъёма, тот, который будет обгорелый или оплавленный, искомый разъем. Как правило, его просто обрезают и соединяют провода по схеме напрямую или же используют другой похожий разъем.
Это основные возможные проблемы, которые приводят к тому, что ближний свет на Лачетти не работает, но, как видим, все можно сделать своими руками. Удачной всем работы и яркого света фар!
Почему на Шевроле Лачетти не горит ближний свет: не работает
Иначе дело может быть в проводке и разъёмах. Если печка работает только на максимальных оборотах, наверняка вышел из строя резистор, который находится около салонного фильтра, под бардачком и крепится двумя саморезами.
Проверьте контакты в нём, могли отгореть или отойти, в этом случае припаяйте их по новой или замените резистор целиком. F8 15 А — электропривод зеркал, складывание зеркал, управление люком при наличии.
Если не работает электрорегулировка или электропривод складывания боковых зеркал, проверьте помимо этого, предохранители в подкапотном блоке Ef19 и Ef Если зеркала не регулируются зимой, возможно в них попала и замёрзла вода, отогрейте их и попробуйте.
Проверьте провода в гофре между водительской дверью так как в ней кнопки управления и кузовом на предмет перелома, разъёмы соединений на предмет наличия контакта.
Если не регулируются оба зеркала ни в одном направлении, проверьте переключатель в водительской двери и его контакты, на 6 контакте не горит правая фара шевроле лачетти быть минус, на 8-ом — плюс 12В.
F9 25 А — передний и задний стеклоочистители, омыватели.
Зимой в моторы могла попасть влага и замёрзнуть внутри. В механизм очистителей также могла попасть грязь и посторонние предметы, разберите и прочистите. F10 — не используется.
Не горит левая фара на Шевроле Лачетти
F11 10 А — ABS. Если перестала работать антиблокировка тормозов и загорелась одноимённая лампа на приборной панели, дело может быть в тормозных механизмах, датчиках вращения передних колёс или в блоке управления ABS. Датчики передних колёс нужно очистить от грязи, сняв по очереди передние колёса, проверить не горит правая фара шевроле лачетти обрывов проводов датчиков.
В других случаях установить причину поможет диагностика.
F12 10 А — иммобилайзер, датчик дождя, сигнализация. Если ваш автомобиль перестал заводиться, не горит правая фара шевроле лачетти дело в иммобилайзере. Проверьте помимо этого, предохранитель F Иммобилайзер определяет запомненный чип-ключ, если этого не происходит, блокирует запуск двигателя. При замене ключей код нового чип-ключа прошивается в электронном блоке, только после этого иммобилайзер работает должным образом. При установке сигнализации могут отключить штатный иммобилайзер, установив чип от ключа в салоне недалеко от антенны приёмника иммобилайзера или установить модуль его обхода для не горит правая фара шевроле лачетти.
F14 15 А — аварийная сигнализация. Если не работает подсветка кнопки, проверьте исправность лампы и предохранитель Ef28 в блоке под капотом.
Если аварийная световая сигнализация не мигает, проверьте реле-прерыватель 2, расположенное на кронштейне под приборной панелью с водительской стороны. F15 15 А — блок управления сигнализации. F16 10 А — диагностический разъём. Разъём для диагностики находится под рулевой колонкой, на обратной стороне панели.
F17 не горит правая фара шевроле лачетти А — магнитола, часы. Если магнитола не включается, проверьте помимо этого, предохранители F23 и под капотом Ef1. Затем проверьте контакты в разъёмах и проводку, а также измерьте напряжение на контактах питания магнитолы, если его там нет, скорее всего в проводке обрыв.
Если после снятия клеммы с аккумулятора магнитола заблокировалась и просит ввести код, его можно вводить только 3 раза, затем нужно опять отключить питание аккумулятора.
Как включить задний дворник на шевроле лачетти хэтчбек
- Установить рычаг стеклоочистителя.
- Отсоедините провод от отрицательного вывода аккумуляторной батареи.
- Снять левую часть вентиляционной решетки в облицовке рамы ветрового стекла. См. раздел 9R, «Передняя часть кузова».
- Снять гайку и шайбу, которые крепят систему тяг рычага стеклоочистителя к ведущему валу электродвигателя.
- Повернуть щетку стеклоочистителя на рычаге.
- Нажав на фиксатор, потянуть щетку стеклоочистителя вниз вдоль рычага стеклоочистителя и снять щетку.
- Установить щетку стеклоочистителя, надвинув ее на рычаг до щелчка фиксатора.
- Стянуть вставку со щетки стеклоочистителя.
- Натянуть вставку на щетку стеклоочистителя.
- Отсоедините провод от отрицательного вывода аккумуляторной батареи.
- Снять переднюю левую панель. См. раздел 2Е, «Шины и диски».
- Снять болты, винты и брызговик передней колесной арки.
- Отсоедините провод от отрицательного вывода аккумуляторной батареи.
- Снять переднюю левую панель. См. раздел 2Е, «Шины и диски».
- Снять болты, винты и брызговик передней колесной арки.
- Отсоединить электрический разъем.
- Отсоединить шланг омывателя от насоса омывателя.
- Снять насос омывателя.
- Установить насос омывателя.
- Подсоединить шланг омывателя к насосу омывателя.
- Подсоединить электрический разъем.
- Отсоединить шланг омывателя от жиклера.
- Снять жиклер с капота двигателя.
- Установить жиклер на капот двигателя.
- Подсоединить шланг омывателя к жиклеру.
- Отсоединить шланг омывателя ветрового стекла от жиклеров омывателя.
- Установить шланг омывателя.
- Подсоединить шланг омывателя к насосу омывателя.
Методы устранения неисправностей
Теперь, когда все причины выделены, можно перейти непосредственно к рассмотрению вопроса решения проблемы. Для диагностических операций потребуется — тестер, а вот для ремонта — набор отверток, ключей и некоторые запасные части. Теперь, рассмотрим, как в разных случаях необходимо решать проблемы.
Перегорание предохранителя
Самая распространенная проблема среди электрообрудования. Перегорание предохранителя разрывает электрическую цепь, но при этом защищает детали от короткого замыкания. Если на автомобиле погасли сразу все стопы, то в монтажный блок можно не лезть и дело в другой поломке.
Сгорели лампочки
Еще одной частой причиной не работающих стопов становится перегорание лампочек вследствие короткого замыкания или естественного эксплуатационного износа. Для проверки исправности детали устанавливаем в посадочное место новую лампу, и если она горит, то дело точно в выходе со строя именно этого элемента. Как и в предыдущем случае, сразу две лампы перегореть не могут.
Окисление контактных соединений
Зачастую, еще одной проблемой становится то, что разъемы подключения стопов непосредственно к электрической цепи окисляются и не дают надлежащего контакта, что может вызвать мигание или пропадания света. В данном случае, методом лечения является зачистка контактной группы соединения разъемов.
Нет контакта на массу
Причиной отказа работы стопов становится то, что нет надежного контакта на массу. Это связано с тем, что провод находится на открытом воздухе и на него влияют внешние факторы, что может привести к коррозионным повреждениям. Так, методом лечения неисправности является зачистка контактного соединения провода и массы.
Отсутствует питание
Неисправность электропроводки или обрыв провода, особенно в зимнее время, может послужить тому, что на стопы не будет подаваться питание. Для того чтобы определить и устранить неисправности необходимо руководствоваться специальной монтажной схемой.
Сломано реле
Для того чтобы все работало правильно, как и в случае с фарами, подключение стопов проводится через реле. Конечно, и оно не вечно — постоянный ток, который пробегает через контакты, а также короткие замыкания в бортовой сети могут вывести со строя этот элемент. Необходимо или прозвонить контакты или установить новое реле, после чего проверить работоспособность.
Выводы
Таким образом, используя схему электрооборудования и логику, можно найти причину нерабочих подсветок и габаритов. Удачного поиска и ровных солнечных дорог!
Подсветка Лачетти. Рассмотрим в этой статье устройство, проверку, ремонт и замену ламп подсветки органов управления Лачетти. А именно:
- подсветка блока управления климатической установкой Шевроле Лачетти
- подсветка корректора фар Шевроле Лачетти
- подсветка регулировки яркости Шевроле Лачетти
- подсветка кнопки аварийной сигнализации Шевроле Лачетти
- подсветка перчаточного ящика (бардачок)
Какие лампы применяются в Шевроле Лачетти хэтчбек можно прочитать в этой статье. А какие предохранители защищают эти цепи написано вот здесь
В подсветке органов управления Лачетти установлено семь ламп, включая подсветку перчаточного ящика. Три в блоке управления климатической установкой ( в народе блок кондиционера или блок печки) и по одной в корректоре фар, регулировке яркости подсветки приборов, в кнопке аварийной сигнализации и подсветке пепельницы.
Была у меня такая ситуация, что перестала работать вся подсветка Лачетти органов управления, кроме подсветки кнопки аварийной сигнализации и бардачка Я уж было подумал, что проблемы с проводкой, потому что, чтобы перегорели сразу пять ламп (подсветку пепельницы я не считаю, так как ей не пользуюсь никогда), как-то выглядит фантастически. Но, как оказалось, бывает и такое. Просто летом ездил с включенным освещением только в светлое время суток и не обращал внимания, что четыре лампы друг за другом благополучно перегорели, а пятая вообще отвалилась. Осенью, когда световой день уменьшился, стало заметным, что подсветка Лачетти отсутствует.
