Самостоятельное устранение неисправностей
Основные причины отсутствия омывающей жидкости можно устранить своими руками.
Прочистка форсунок
Их замена и прочистка происходит одинаково и начинается она со снятия этих деталей, процесс выглядит следующим образом:
- открыть капот;
- убедиться, что на них имеются пластиковые заглушки, если они присутствуют, то их нужно аккуратно демонтировать;
- взять плоскую отвертку и для демонтажа форсунок открыть их пружинные застёжки.
Установка новых деталей происходит в обратной последовательности.
Чтобы промыть форсунки и освободить их грязи, следует подготовить специальный очищающий раствор из не хлорированной воды и уксуса, взятых в равных пропорциях. Смесь хорошо перемешивается, а затем заливается в бачок. После чего нужно нажать на рычаг омывателя, даже если вода не дойдёт до стекла, ничего страшного. Чтобы составляющие раствора успели расщепить все загрязнения, нужно оставить его в очистительной системе на 2 часа, а затем снова нажать на рычаг. После того как из форсунок выльется грязный раствор необходимо промыть шланги дистиллированной водой.
Замена мотора
Отремонтировать самостоятельно моторчик довольно сложно, поэтому его чаще всего просто заменяют.
Установку нового прибора осуществляют следующим образом:
- удалить из бачка всю оставшуюся в нём жидкость;
- отсоединить контакт между аккумулятором и насосом;
- при необходимости можно демонтировать бачок, но если манипуляции можно провести и с фиксированным устройством, тогда можно этого не делать;
- вынуть из бачка электронасос и открутить все шланги, идущие к нему, но только запомнить их расположение, чтобы после ремонта все их вернуть на правильные места;
- подключить к системе новый насос;
- прикрутить все трубки;
- подсоединить к мотору аккумулятор;
- залить в бачок жидкость.
Проверить работу мотора нажатием на рычаг омывания, если появиться звук жужжания насоса, тогда всё прошло успешно.
Полезные советы
Хотя система стеклоомывателя авто достаточно простая, нельзя исключать поломки, возникающие по тем или иным причинам.
При этом важно понимать, выход из строя отдельных компонентов системы происходит как летом, так и зимой. Чтобы избежать преждевременных поломок омывателя в любое время года, следует всегда придерживаться двух правил:
Чтобы избежать преждевременных поломок омывателя в любое время года, следует всегда придерживаться двух правил:
- использовать специальную жидкость;
- не перегружать моторчик омывателя;
Если отдельно рассматривать вопрос жидкости, летом можно использовать как летнюю, так и зимнюю «омывайку». При этом ошибочно полагать, что жидкость для зимы лучше. С одной стороны, этот вариант заметно дороже, но это не значит, что такая жидкость лучше.
Другими словами, в летний период лить незамерзайку нецелесообразно. Каких-либо особых свойств зимние жидкости по сравнению с летними в плане качества очистки самого стекла не имеют. Основное их отличие в том, что летние омыватели замерзают в морозы, а зимние нет.
Получается, если летом можно использовать любую жидкость, зимой нужно лить то, что подходит по сезону (зимняя жидкость омывателя). Также используемая жидкость омывателя зимняя должна иметь нужные свойства (с учетом колебания температур в том или ином регионе).
Например, незамерзайка до -5 градусов никак не подойдет в том случае, если ожидаются сильные морозы. Приходится приобретать составы до -10, -15, -25 градусов и т.д.
При этом от морозостойкости напрямую зависит и цена жидкости омывателя. На деле, незамерзайка -5 будет стоить дороже летней жидкости, но заметно дешевле аналога, рассчитанного на использование при температурах -20, -25 и т.д. Это наиболее актуальны рекомендации для зимы.
Что касается лета, не следует пытаться экономить и заливать в омыватель обычную воду из крана. Как минимум, загрязнятся фильтры. В худшем случае придется менять забитые форсунки омывателя. В отдельных ситуациях даже может потребоваться замена моторчика омывателя, который не справляется большими нагрузками.
Кстати, о нагрузках. Если жидкость плохо прокачивается по системе, фильтры и форсунки грязные, трубки передавлены или заломлены, уровень жидкости в бачке постоянно низкий, тогда моторчик испытывает повышенные нагрузки. Системе в таких условиях труднее прокачать жидкость.
Также, если водитель включает омыватель на долго (от 10 секунд и больше), моторчик и весь механизм насоса также активно изнашивается. Как показывает практика, в паре с качественными щетками достаточно подавать жидкость на стекло короткими импульсами по 2-3 сек. Если же жидкость не подается в должном объеме, необходима диагностика и чистка всех компонентов системы стеклоомывателя.
Еще добавим, что для авто, которые эксплуатируются в условиях сильных морозов, не лишним бывает подогрев омывающей жидкости, дворники с подогревом, форсунки омывателя с подогревом и т.д.
Такие решения позволяют реализовать подогрев бачка омывающей жидкости, исключают замерзание жидкости в самих форсунках и т.д. Главное, не подавать прогретую жидкость на слишком холодное стекло. Причина — стекло может треснуть в результате резкого перепада температур.
Моторный отсек
Найти расположение под капотом просто. Он находится между АКБ и бачком антифриза системы охлаждения двигателя.
Для защиты от попадания воды и пыли предохранители закрыты пластиковой крышкой (черного цвета). Крышка корпуса фиксируется на двух защелках. Демонтаж выполняется руками — нужно отщелкнуть зажимы.
Внутри выглядит так:
Расшифровка предохранителей моторного отсека
Согласно схеме, каждый предохранитель отвечает за определенную цепь, что позволяет минимизировать нагрузку на него. Еще это предотвращает одновременный выход из строя нескольких цепей автомобиля.
| № | Обозначение | Мощность, A | За что отвечает |
| А — пинцет для извлечения предохранителей | FUSE PULLER* | ||
| Ef1 | ВАТТ MAIN | 30 | Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автоматической коробкой передач |
| Ef2 | ABS | 60 | Блок управления АБС, исполнительный блок АБС |
| Ef3 | BLOWERMOTOR | 30 | Электровентилятор климатической установки |
| Ef4 | IGN-2 | 30 | Электростеклоподъемники, электропривод зеркал заднего вида, стартер |
| Ef5 | IGN-1 | 30 | Реле включения топливного насоса, блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки адсорбера системы улавливания паров топлива, электровентилятор системы охлаждения двигателя |
| Ef6 | ELEC FAN LO | 20 | Электровентилятор системы охлаждения двигателя (малая скорость вращения) |
| Ef7 | DEFOG | 30 | Электрообогрев заднего стекла |
| Ef8 | ELEC FAN HI | 30 | Электровентилятор системы охлаждения двигателя (высокая скорость вращения) |
| Ef9 | POWER WINDOW | 20 | Электростеклоподъемники (кроме двери водителя) |
| Ef10 | DIS | 15 | Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания |
| Ef11 | ECM | 10 | Цепь питания главного реле |
| Ef12 | HEADLAMP | 25 | Фары головного света, подсветка приборов и органов управления |
| Ef13 | STOP | 15 | Сигнал торможения |
| Ef14 | DR’S P/WDO | 20 | Элекгростеклоподьемники (дверь водителя) |
| Ef15 | H/L HI | 15 | Дальний свет фар |
| Ef16 | HORN | 15 | Звуковой сигнал |
| Ef17 | A/C | 10 | Компрессор кондиционера |
| Ef18 | FUEL PUMP | 15 | Цепь питания топливного насоса |
| Ef19 | PASS F/BOX | 15 | Комбинация приборов, выключатель звукового сигнализатора, электропривод складывания зеркал, плафон индивидуального освещения, плафон освещения салона, плафон освещения багажника, датчик открытой крышки багажника |
| Ef20 | H/L LO LH | 10 | Ближний свет (левая фара) |
| Ef21 | EMS | 15 | Клапан продувки адсорбера системы улавливания паров топлива, подогреваемый датчик концентрации кислорода, Электровентилятор системы охлаждения двигателя |
| Ef22 | INJECTOR | 15 | Форсунки, система рециркуляции отработавших газов |
| Ef23 | IL LH | 10 | Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона) |
| Ef24 | FOG | 15 | Противотуманные фары |
| Ef25 | MIR HEAT | 10 | Электропривод и электрообогрев зеркал заднего вида |
| Ef26 | DOOR LOCK | 15 | Система центральной блокировки замков |
| Ef27 | H/L LO RH | 10 | Ближний свет (правая фара) |
| Ef28 | IL RH | 10 | Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (правая сторона) |
| Ef29 | SPARE | 10 | Не используется |
| Ef30 | SPARE | 15 | Не используется |
| Ef31 | SPARE | 25 | Не используется |
Расшифровка реле моторного отсека
Рядом с предохранителями подкапотного модуля располагаются реле, отвечающие за работу ряда электрических приборов или механизмов.
Расшифровка:
| № | Обозначение | Артикул | За что отвечает |
| 1 | ILLUMINATION RELAY | 96190187 | Подсветка приборов и органов управления |
| 2 | HORN RELAY | 96190187 | Звуковой сигнал |
| 3 | MAIN RELAY | 96190189 | Главное реле/реле зажигания |
| 4 | HEAD LAMP RELAY | 96190189 | Блок-фары |
| 5 | FRT FOG RELAY | 96190187 | Противотуманные фары |
| 6 | A/C COMP RELAY | 96190187 | Муфта компрессора кондиционера |
| 7 | FUEL PUMP RELAY | 96190189 | Топливный насос, катушки зажигания |
| 8 | POWER WINDOW RELAY | 96190189 | Элекгростеклоподьемники |
| 9 | ELEC FAN LO RELAY | 96190189 | Элекгровентилятор системы охлаждения двигателя (малая скорость вращения) |
| 10 | DEFOG RELAY | 96190189 | Электрообогрев заднего стекла |
| 11 | ELEC FAN HI RELAY | 96190189 | Элекгровентилятор системы охлаждения двигателя (высокая скорость вращения) |
Почему форсунка не брызгает
- Вышел из строя насос. Спровоцировать поломку может блокировка вращения лопастного колеса грязью, коррозией. Мощности электродвигателя недостаточно, чтобы провернуть вал якоря электродвигателя. В некоторых видах конструкции коррозия, грязь блокирует вращение якоря моторчика.
- Форсунка омывателя плохо либо и вовсе не брызгает, так как забит канал распылителя. Причиной неисправности становится корродирование каналов внутри форсунки, попадание в бачок мусора.
- Неисправность цепи электродвигателя. Выход из строя подрулевого переключателя, обрыв цепи по причине повреждения проводов, образования окислов на клеммах – наиболее вероятные причины, из-за которых не работает омыватель лобового стекла.
- Шланг порвался, переломился либо соскочил со штуцера насоса. Осмотрите внимательно место перехода шланга из моторного отсека в капот, надежность посадки шлангов на штуцеры форсунок, насоса омывателя.
- Замерзла омывающая жидкость в бачке.
Принцип работы
В основе системы очистки лобового, заднего стекла лежит помпа с электрическим приводом. Вал якоря моторчика соединен с лопастным колесом, которое при вращении подает омывающую жидкость по шлангам к форсункам омывателя стекла. Уплотнительный манжет препятствует попаданию омывающей жидкости к электродвигателю. Именно нарушение герметичности становится основной причиной, из-за которой не работает насос омывателя лобового стекла. Попадающая внутрь вода, жидкость для омывания стекол, запускают процесс корродирования, ухудшая качество контактов и повышая сопротивление вращению якоря помпы.
В качестве моторчика используется двигатель постоянного тока. Существует как минимум 2 разновидности конструкции:
- корпус помпы одновременно является и корпусом электродвигателя, поэтому к нему прикреплены постоянные магниты;
- используется отдельный моторчик, который в сборе устанавливается в корпус омывателя ветрового стекла.
В большинстве систем для разных контуров устанавливаются отдельные помпы. Но в некоторых автомобилях один электродвигатель может омывать и заднее, и лобовое стекло. В таком случае направление подачи жидкости зависит от полярности подаваемого на электродвигатель напряжения. Для переменной подачи жидкости в разных направлениях в конструкции используется обратный клапан.
Поиск причины поломки
Чтобы определить поломку, из-за которой перестал работать омыватель стекла, действуйте методом исключения.
- Включите омыватель стекла (двигатель запускать не нужно, достаточно включить зажигание). Прислушайтесь, исходит ли от места установки бачка жужжание, свидетельствующее о включении электродвигателя. Если моторчик жужжит, ищите причину выхода из строя в шлангах, форсунках.
- Электродвигатель не включается. Отсоедините разъем помпы. Если вокруг бачка достаточно места, насос можно проверить без снятия. Чтобы проверить, почему не работает моторчик, достаточно подать напрямую питание на его контакты от АКБ. Для этого вам потребуется два отрезка проводов, один конец которых закрепите на плюсовом и минусовом выводе АКБ. Ответными частями проводов кратковременно дотроньтесь до выводов моторчика омывателя стекла. Если сразу реакции не последует, подайте напряжение зеркальным образом (избежать ошибки можно, если предварительно изучить принципиальную схему включения насоса на вашем автомобиле). Если моторчик сработает, омыватель не работает из-за проблем в цепи управления. В обратном случае причина в самом насосе.
Диагностика цепи
- Включите зажигание.
- Один вывод контрольки прикрепите к детали, контактирующей с неокрашенной частью кузова.
- Попросите помощника включить омыватель либо зафиксируйте подрулевой переключатель в соответствующем положении.
- Вторым контактом контрольки прикоснитесь к пину разъема питания насоса, на котором при работающем омывателе стекла должно быть +12 В. Аналогичным способом проверяется масса, только нужно переставить контакт контрольки с металлической детали на плюсовой вывод АКБ.
ВАЗ 2110
Если моторчик исправен, а омыватель не работает, то вы обязательно обнаружите отсутствие питания или массы. Далее, необходимо изучить электрическую схему и выделить все элементы, влияющие на работу омывателя лобового, заднего стекла. Используйте мультиметр в режиме измерения сопротивления для проверки проводки. Начинайте диагностику с наиболее доступных для диагностики участков цепи
Рассоединяя разъемы, обращайте внимание на наличие окислов, которые негативно влияют на работу омывателя лобового и заднего стекол
Предохранители и реле в салоне шевроле лачетти
Блок с предохранителями

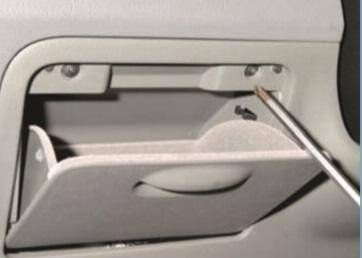

Он располагается с левой стороны в торце приборной панели. Для доступа необходимо открыть левую переднюю дверь и снять крышку панели предохранителей.
Схема блока с предохранителями
Таблица с расшифровкой
p, blockquote 44,0,0,0,0 —>
| F1 | 10А AIRBAG — Электронный блок управления подушками безопасности |
| F2 | 10А ЕСМ — Электронный блок управления двигателем, электронный блок управления автоматической коробкой передач*, генератор, датчик скорости автомобиля |
| F3 | 15А TURN SIGNAL — Выключатель аварийной сигнализации, указатели поворота |
| F4 | 10А CLUSTER — Щиток приборов, электронный блок автоматического включения ближнего света фар*, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием*, выключатель кондиционера* |
| F5 | Резерв |
| F6 | 10А ENG FUSE — Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электро стеклоподъемников, реле включения фар головного света |
| F7 | 20А HVAC — Реле включения электро вентилятора климатической установки, выключатель кондиционера, система климат — контроля* |
| F8 | 15А SUNROOF — Переключатель электропривода зеркал, электропривод складывания зеркал*, электропривод люка крыши* |
| F9 | 25А WIPER — Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя |
| F10 | 10А HANDS FREE — Громкая связь |
| F11 | 10А ABS — Блок управления АБС. исполнительный блок АБС |
| F12 | 10А IMMOBILIZER — Иммобилайзер, электронный блок управления противоугонной сигнализацией, датчик дождя |
| F13 | 10А Блок управления автоматической коробкой передач* |
| F14 | 15А HAZARD — Выключатель аварийной сигнализации |
| F15 | 15А ANTI-THEFT — Электронный блок управления противоугонной сигнализацией |
| F16 | 10А DIAGNOSIS — Диагностический разъем |
| F17 | 10А AUDIO/ CLOCK — Аудиосистема, часы |
| F18 | 15А EXTRA JACK — Дополнительная розетка |
| F19 | 15А CIGAR LIGHTER — Предохранитель прикуривателя |
| F20 | 10А BACK-UP — Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач* |
| F21 | 15А REAR FOG — Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение |
| F22 | 15А ATC/ CLOCK — Часы, система климат-контроля*, выключатель кондиционера* |
| F23 | 15А AUDIO — Аудиосистема |
| F24 | 10А IMMOBILIZER — Иммобилайзер |
Они крепятся на специальном кронштейне, расположенном под панелью приборов, вблизи педалей. Доступ к ним крайне затруднителен. В начале надо открыть коробку для мелких вещей и открутить отверткой два шурупа.
Затем преодолевая сопротивление трех фиксаторов отводим нижнюю облицовку от панели приборов, освобождаем её от привода замка капота и полностью снимаем.
В открывшемся пространстве надо найти нужный кронштейн.
p, blockquote 52,0,0,0,0 —>
- блок управления системой защиты аккумуляторной батареи;
- прерыватель указателей поворотов;
- реле включения противотуманного света в задних фонарях;
- реле блокировки стартера (для автомобилей с автоматической коробкой передач).
В зависимости от комплектации автомобиля там же устанавливаются (BLOWER RELAY) — реле вентилятора климматической установки, (DRL RELAY) — реле системы принудительного света фар.
Устройство и принцип работы омывателя стекла автомобиля
При этом вождение автомобиля с неисправной стиральной машиной не является нарушением ПДД, поломки такого типа могут стать причиной серьезных аварий. По этой причине проблему необходимо решать в срочном порядке. Чтобы определить, почему не работает омыватель переднего и/или заднего лобового стекла, необходимо отдельно изучить принцип работы и конструктивные особенности самой системы омывания.
Отметим, что механизм омывателя лобового стекла не сложен. Среди основных компонентов:
- электродвигатель омывателя ветрового/заднего стекла (насос омывателя ветрового стекла);
- резервуар стеклоочистителя для хранения стеклоочистителя в жидком виде;
- промывка форсунок, электропроводки, труб и клапанов.
Также добавим, что помимо подачи жидкости на лобовое и заднее стекло, омыватель на некоторых моделях автомобилей может также очищать фары и зеркала. Также следует отметить, что многие современные автомобили имеют датчик уровня омывающей жидкости.
Принцип работы стеклоомывателя заключается в том, что насос перекачивает жидкость под давлением из бачка через форсунки к форсункам. В свою очередь, струйные или веерные форсунки распыляют жидкость, доставляя очиститель к поверхности стекла.
Выдвижение вперед происходит до того, как щетки стеклоочистителя начнут колебаться. Это означает, что обычно щетка должна тереться о влажное стекло, а не о сухое. Именно поэтому в системе имеется клапан, который не позволяет жидкости полностью стекать в бак. В результате жидкость всегда подается до начала работы дворников.
- Бачок стеклоомывателя обычно имеет объем от 2-2,5 до 5 литров. Указанный элемент находится в моторном отсеке, может быть расположен как в относительно доступном месте, так и скрыт под бампером. Место установки можно определить по заливной горловине бака. Также на баке может быть выступ для установки промывочной помпы;
- Насос прикреплен к баку и фактически представляет собой электродвигатель с сальником, рабочим колесом и щетками. Часто моторов (насосов) на машину может быть два, откуда жидкость может подаваться не только на лобовое, но и на заднее стекло. Еще перед насосом может стоять фильтр грубой очистки;
- Форсунки (форсунки) стеклоочистителей распыляют жидкость на ветровое стекло. Место его установки – капот или облицовка между моторным отсеком и лобовым стеклом (так называемое жабо). Как правило, устанавливаются две форсунки для равномерной и полной подачи жидкости к центру лобового стекла.
На практике современные автомобили оснащаются веерными форсунками омывателя, так как они более эффективны. Более ранние модели имеют струйные сопла. Такие форсунки более надежны и долговечны, однако не так эффективно расходуют жидкость, а также требуют регулировки. Чтобы отрегулировать струйное сопло, поворачивайте сопло иглой, регулируя направление струи.
Не работает омыватель на Шевроле Лачетти
Легковые автомобили Шевроле Лачетти (Chevrolet Lacetti) с кузовом седан имеют только один омыватель лобового стекла, а с кузовами хетчбек и универсал, единственный насос омывателя может подавать жидкость с питательного бачка, как на переднее, так и на заднее стекло, в зависимости от положения под рулевого переключателя. Неисправности, возникающие в омывателе, делятся на две группы: электрические и механические. При поиске механических неисправностей проверяют нет ли пережатия или разрывов шлангов, идущих от насоса к форсункам.
При возникновении электрических неисправностей, связанных с отказом работы омывателя, вначале нужно проверить целостность предохранителя F9 (25А), работающего с электрическими цепями стеклоочистителей и омывателей ветровых стёкол. Найти его можно в монтажном блоке, местом расположения которого, является левый торец передней панели. Чтобы открыть крышку, на обратной стороне которой есть схема расположения предохранителей, этого монтажного блока придётся как можно шире распахнуть водительскую дверь.
Если предохранитель F9 цел, тогда снимаем верхнюю крышку, закрывающую рулевую колонку, и проверяем при помощи тестера или контрольной лампы, подаётся ли напряжение при включённом зажигании на клемму А3 колодки правого рычага под рулевых переключателей. Если напряжения на клемме А3 нет, то придётся найти разъём С201 и проверить состояние контактов 27, на предмет их окисления, а заодно посмотреть есть ли на нём напряжение.
Если напряжение на клемме А3 есть, тогда переводим правый рычаг в положение, при котором включается омыватель, и проверяем, появилось ли напряжение на клемме А4 (к ней подходит провод красного цвета) второй колодки этого выключателя. При отсутствии напряжения на клемме А4, правый под рулевой переключатель, тип которого GM 96552851, придётся заменить. При наличии напряжения на клемме А4, необходимо проверить состояние электродвигателя омывателя, а для того, чтобы добраться до него, нужно будет снять левое переднее колесо и подкрылок. Далее, снимаем разъём с электродвигателя омывателя и проверяем, есть ли напряжение на клемме, к которой подходит красный провод. Если напряжение есть, значит, насос омывателя подлежит замене, так как неисправен его электродвигатель. А если напряжения нет, тогда придётся проверить ещё и контакт 43 на колодке С202 электродвигателя дворников.
При наличии форсунок омывателя перед лобовым и задним стеклами, в электрическую схему включения электродвигателя омывателя добавится ещё один провод зелёного цвета, идущий от клеммы А2 под рулевого переключателя к клемме 3 разъёма насоса. Он нужен для включения омывателя в режим подачи жидкости на заднее ветровое стекло.
