Регулируем сцепление на Шевроле Лачетти своими руками

Как проверить, исправен ручной тормоз или нет

Регулировки ручного тормоза необходимы, для удержания транспортного средства в неподвижном состоянии во время стоянки. Если этот механизм неисправен, или не отрегулирован, полноценно выполнять свои функциональные обязанности он не сможет.

Регулировка стояночного тормоза в обязательном порядке проводится, если автомобиль не удерживается на дорожном полотне с уклоном 25%, с перемещенным в салоне храповым устройством на 8-9 щелчков. Основные неисправности связаны с ослаблением натяжки троса. Но бывают и исключения, когда проблемы вызваны выходом из строя одного или сразу нескольких элементов: износ тормозных дисков или накладок.

Шестицилиндровый двухколесный привод ручной 5, …

Начиная с нового, педаль сцепления должна упираться в брандмауэр, чтобы выключить сцепление. Коробку передач трудно переключить на первую или заднюю передачу, по-видимому, потому что сцепление не выключается полностью. Сцепление может тянуть даже при нажатой педали, но недостаточно для того, чтобы грузовик двинулся с места.

Незадолго до истечения гарантии компания Chevrolet заменила рабочий гидроцилиндр сцепления на трансмиссии.«Некоторое время» сцепление было в порядке, а затем я понял, что рычажный механизм сцепления саморегулируется обратно в слишком тугое состояние. На 5500 (да, пятьдесят пятьсот) миль я снова возвращаюсь к старой проблеме, когда мне приходилось сильно нажимать педаль сцепления на брандмауэр, чтобы переключить коробку передач на первую или заднюю.

У меня 4,3-литровый пятиступенчатый двигатель, и с тех пор, как он был новым, возникла проблема, заключающаяся в том, что педаль сцепления приходится нажимать на коврик, чтобы заставить сцепление отключиться. Дилер сказал, что это нормально.

Теперь, когда пробег 27 000 миль, парень, которому я только что продал его, отказывается принять тот же диагноз «это нормально» и настаивает на том, чтобы я его исправил. Пока что я заменил главный цилиндр сцепления без изменений.

Могу ли я поставить где-нибудь в системе сцепления шайбу, чтобы сцепление отключалось с меньшим ходом педали? Можно ли удлинить шток между педалью и главным цилиндром, чтобы быстрее расцепить?

Есть исправление?

СПОНСОРНЫЕ ССЫЛКИ

У вас

Да

Нет

Суббота, 22 мая 2010 г., 23:26

Подтягиваем ручник

Для восстановления работоспособности ручной системы торможения, приходится заменять натяжные тросы новыми экземплярами. Но, если эти элементы исправны, но ослабло натяжение, то хватит регулировки. Для выполнения этой работы вооружитесь:

  • домкратом;
  • воротком с насадкой на «18»;
  • набором ключей и головок;
  • комплектом плоских отверток.

Итак, как подтянуть трос ручного тормоза. Это несложная процедура, с которой под силу справиться даже начинающему водителю. С помощью приложенной ниже инструкции, можно быстро выполнить всю работу:

  1. Домкратом поднимаем машину, снимаем заднее колесо, устанавливаем противооткатный клин.
  2. В салоне между пассажирским и задним сиденьем находим пластиковую панель механизма.
  3. Поднимаем рычаг вверх.
  4. Демонтируем панель для получения доступа к регулировочному устройству.
  5. Через лючок в тормозном барабане находим регулировочную контргайку.
  6. Заворачиваем её и следим за состоянием натяжного троса.
  7. Гайку необходимо закрутить, чтобы колесо автомобиля вращалось с установленным ручником на одном щелчке.
  8. На трех щелчках колесо вращаться уже не должно.

После окончания работы, собираем демонтированные и разобранные элементы в обратной последовательности. Конечным этапом регулировки станет повторная диагностика системы экстренного торможения. Тестирование на работоспособность, так же проводится на дороге с уклоном.

Трос сцепления, зачем он нужен

Зарубежные автоконцерны не часто монтируют на свои автомобили данный привод сцепления, отдавая предпочтение более надежной гидравлике, которая выходит из строя довольно редко. А вот автомобили отечественных изготовителей оборудовались обычными тросовыми механизмами сцепления, даже несмотря на массу недостатков, о которых отлично осведомлены владельцы такого транспорта.

В процессе эксплуатации тросик сцепления нужно постоянно регулировать, что обусловлено естественным износом привода. Он способен довольно быстро поддаваться коррозии, разрываться в наиболее неподходящие моменты и так далее.

Поэтому каждый автомобилист, управляющий машиной на МКПП, должен быть осведомлен, какие меры следует предпринять при выходе троса сцепления из строя.

Как прокачать сцепление на Лачетти

Андрей29.08.2015Ремонт ЛачеттиЛачетти, Неисправности Лачетти, Ремонт Лачетти, Своими руками, Сцепление Лачетти, Трансмиссия, Шевроле

Статья и видео о том, как прокачать сцепление на Лачетти.

Прокачать систему гидропривода выключения сцепления Шевроле Лачетти не сложно, но есть несколько неприятных моментов, которые сильно усложняют данную процедуру, либо, вообще, могут завести в тупик.

Первый не очень приятный факт – это то, что рабочий цилиндр сцепления Лачетти выполнен в сборе с выжимным подшипником

Это означает, что нужно быть очень аккуратным при проведении работ, так как если при неосторожности что-нибудь повредить (а там есть, что сломать), то придётся менять весь узел с выжимным подшипником, а это, в свою очередь, влечёт за собой снятие коробки передач!!!. Ну и второй, самый главный, неприятный факт, который кстати, не описывается в “мурзилках” по ремонту – это сложность при откручивании штуцера для прокачки

Особенно, если Вы делаете это в первый раз. Дело в том, что его очень сложно “сорвать”. Он то ли прикипает, то ли очень сильно закручен, но факт остается фактом – на большинстве Лачетти это очень большая проблема. Также усложняет ситуацию то, что он закручен в пластмассу, которую можно легко сломать (об этом ниже написано)

Ну и второй, самый главный, неприятный факт, который кстати, не описывается в “мурзилках” по ремонту – это сложность при откручивании штуцера для прокачки. Особенно, если Вы делаете это в первый раз. Дело в том, что его очень сложно “сорвать”. Он то ли прикипает, то ли очень сильно закручен, но факт остается фактом – на большинстве Лачетти это очень большая проблема. Также усложняет ситуацию то, что он закручен в пластмассу, которую можно легко сломать (об этом ниже написано).

Когда и зачем прокачивать сцепление

Во-первых, рабочую жидкость желательно менять хотя бы раз в три года (в зависимости от возраста авто – чем старше, тем чаще). Делать это нужно во время замены жидкости в тормозной системе, так как они питаются с одного бачка. Кстати, можно приобрести себе тестер тормозной жидкости

Во-вторых, если педаль сцепления начала “проваливаться”, что указывает на наличие воздуха в системе.

В-третьих, если был произведён ремонт или замена узлов сцепления, связанный с разгерметизацией системы.

Как прокачать сцепление на Шевроле Лачетти

Для выполнения работы потребуются:

  • помощник;
  • прозрачная виниловая трубка подходящего диаметра;
  • емкость для слива тормозной жидкости;
  • новая тормозная жидкость;
  • ключ на 10 мм, желательно накидной;
  • накидной ключ на 19 мм;
  • WD-40
  1. Если Вы меняете рабочую жидкость, тогда шприцем отбираете жидкость из бачка и заливаете туда новую до отметки “MAX”. Если же прокачиваете, тогда просто доливаете до отметки “MAX”.
  2. Теперь пробуем “сорвать” аккуратно штуцер. Для этого наносим на резьбу WD-40 и немного ждём. Потом ключ на 19 мм одеваем где показано стрелкой, а ключ на 10 мм одеваем на головку штуцера (обведено овалом) и, удерживая пластмассу ключом, АККУРАТНО откручиваем штуцер.

    Как открутить штуцер прокачки сцепления Лачетти

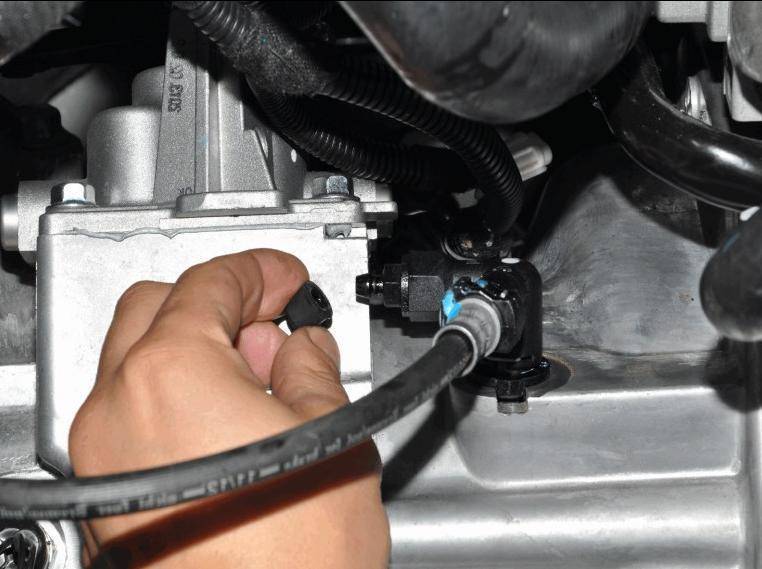

 Когда штуцер “сорвался”, немного подтягиваем его обратно и одеваем на него прозрачную трубку. Второй конец трубки опускаем в ёмкость с небольшим количеством тормозной жидкости.
 Просим помощника несколько раз медленно выжать педаль сцепления и после последнего нажатия удерживать педаль в нажатом положении.
Медленно откручиваем прокачной штуцер, чтобы жидкость начала выходить из трубки, помощник при этом продолжает нажимать на педаль.
После того как тормозная жидкость перестанет выходить из трубки, заворачиваем штуцер.
Повторяем эти действия, пока не прекратится выход тормозной жидкости с пузырьками воздуха из прокачного штуцера ( или если Вы меняете жидкость – не будет выходить новая жидкость, Вы её определите по цвету) , после чего окончательно затягиваем штуцер.
В процессе внимательно следите за уровнем жидкости в бачке и вовремя её доливайте! Если после пяти-шести повторений воздух продолжает выходить из трубки и количество пузырьков воздуха не уменьшается – система не герметична! Необходимо провести проверку герметичности системы.
Если всё нормально и пузырьков больше нет, тогда снимаем со штуцера виниловую трубку и ключ, надеваем на штуцер защитный колпачок, доливаем до уровня жидкость и закручиваем крышку бачка.

Вот краткое видео как прокачать сцепление на Лачетти

Берегите себя и удачи на дорогах!

По теме:

Кнопки кондиционера Лачетти

Замена охлаждающей жидкости на Лачетти

Лачетти расход топлива

Диагностика и ремонт высоковольтных проводов

Замена масла Шевроле Лачетти

Участники, которые лайкнули этот пост:

Chevrolet Lacetti 5D › Бортжурнал › Замена сцепления Lacetti (прокачка, регулировка ручки КПП и т.п.)

После того как была произведена замена выжимного, нужно прокачать сцепление. Но прежде чем ставить коробку на место, в трубку рабочего цилиндра “закачиваем” тормозуху из шприца или еще как-либо (я использовал шприц 20 мл.). Так процесс прокачки минимизируется. Закачиваем до упора, после нажимаем на цилиндр, не убирая шприц, так чтобы поршень в шприце начало выдавливать… Пару раз нажали/качнули, убедились что система заполнена, всё готово! Можно ставить коробку на место (не забываем установить прокладочку, с герметиком, под крышку дифференциала).

Коробку ставим тем же макаром что и вытаскивали, только нужно “удачно” попасть первичным валом в отверстие маховика(гораздо труднее чем снять)… Как только коробка плотно стала на двигатель, прикручиваем болты на свои места. Устанавливаем левую опору(тоже нужно попасть направляющей в соответствующее отверстие) и прикручиваем её болты и гайки…

После этого прикручиваем кронштейн на котором крепится кулиса КПП(вертолет) и соединяем его с опорой

Снимаем двигатель с “подвеса”/домкрата, прикручиваем, ставим на место все что было снято. Заливаем тормозуху в бачок, он двух секционный(маленькая перегородочка для сцепления и тормозов), ждем пока она начнет теч через прокачной штуцер сцепления и быстренько надеваем его на трубку рабочего цилиндра, после этого сцепление прокачивать почти не придется.

Прокачка такая же как и тормозов (один в машине пару раз нажал сцепление, удерживает, второй откручивает штуцер, ждет пока жидкость стечет, нет “газиков”, прокачка окончена).Ставим на место приводы передних колес и заливаем трансмиссионное масло(по книге 1.8 л.) через заливное отверстие, когда оно начнет через него вытекать — это передел, закручиваем пробку(заливать можно через специальный шприц, но у нас был нагнетатель).

Осталось отрегулировать ручку КПП. Для этого должна быть включена нейтральная передача. Ослабляем стяжной хомут штока рычага КПП и привода механизма переключения передач(вертолета).

Поворачиваем по часовой стрелке шток механизма и нажимаем на фиксатор. К сожалению фотки удачной нет, поэтому показано на снятой коробке(естественно кулиса должна быть соединена со штоком и стоять на своем месте).

Поднимаем чехол с рычага КПП, перемещаем рычаг влево до упора(НЕ ВКЛЮЧАЯ ЗАДНЮЮ ПЕРЕДАЧУ) и вставляем что-нибудь подходящее в “дырдочку” рычага фиксируя его в этом положении. Затягиваем хомут, “расфиксируем” механизм переключения и рычаг КПП. Проверяем, радуемся))))) если нет, повторяем заново…

Тормоза после этого я решил тоже прокачать, но оказалось что с ними все в порядке т.к. жидкость в бочке из секции тормозов никуда не девалась и не завоздушивалась)))))Короче ставлю я аккумулятор и завожу машину… и она заводиться))))) сцепление выжимается)))) скорости включаются)))) радости полные штаны)))))

предстояла еще работа по замене датчика АБС ПП колеса…

Как прокачать сцепление Ниве Шевроле?

На фото ниже пример приведён на переднем колесе, на заднем всё делается идентично Как прокачать сцепление Ниве Шевроле?

Открываем бачок, куда заливаем жидкость до горловины. Находиться он в подкапотном пространстве. На штуцер цилиндра системы надеваем шланг, а другой его конец погружаем в емкость. Далее помощнику необходимо выжать сцепление раза , после чего удерживать ее в выжатом состоянии. При выжатой педали сцепления откручиваем клапан и стравливаем жидкость в системе. После этого клапан закрываем и в системе опять создается давление.

Повторяем данную процедуру до тех пор, пока из системы не пойдет чистая жидкость, без пузырьков с воздухом. В процессе следует также периодически проверять и уровень жидкости. А в случаи необходимости, нужно будет ее долить. После прокачки в бачок доливаем тормозную жидкость до отметки MAX.

Как прокачать сцепление на Лада Ларгус? В тормозной бачок доливаем жидкость до отметки MAX и начинаем прокачивать тормозную систему, с дальнего более длинного контура. С обратной стороны барабана находим сливной штуцер с надетым резиновым колпачком.

Второй конец шланга опускаем в сливную емкость. Далее помощник нажимает раз на педаль тормоза, после чего оставляет ее в нажатом положении. При этом из шланга начнет вытекать тормозная жидкость, а педаль сцепления провалиться до пола. Затем штуцер закручиваем, а напарник повторяет процедуру прокачки.

Повторяем до тех пор, пока жидкость не потечет без пузырьков. Переходим на переднее левое колесо и повторяем те же самые действия. Чтобы не завоздушить систему, периодически проверяем жидкость в бачке, а при необходимости доливаем. Затем повторяем все с задним левым, а затем и передним правым колесами, не забываем одевать на штуцеры резиновые колпачки. Проверяем уровень рабочей жидкости в бачке главного тормозного цилиндра для обоих главных цилиндров бачок является общим , а в случаи необходимости доводим его до нормы.

Снимаем защитный колпачок с клапана удаления воздуха рабочего цилиндра сцепления. Надеваем на клапан шланг и опускаем его конец в емкость с небольшим количеством тормозной жидкости. Просим помощника нажать на педаль сцепления раз с интервалами в секунды, а затем удерживать ее нажатой. Из шланга в емкость будет выходить жидкость с пузырьками воздуха.

Заворачиваем клапан и просим помощника, чтобы он опустил педаль сцепления. Данную операцию повторяем до тех пор, пока из шланга не потечет жидкость без пузырьков, примерно раз. Как прокачать сцепление на Форд Фокус 2 1. Откручиваем колпачок клапана, чтобы удалить воздух из рабочего цилиндра. На клапан надеваем шланг, второй конец которого опускаем в канистру с тормозной жидкостью. Если работаете с напарником, то дайте ему выжать сцепление раз, с задержкой несколько секунд, а потом пусть держит ее выжатой.

Как на Шевроле Лачетти прокачать сцепление: фото и видео

В заранее подготовленную емкость начнет течь из трубки жидкость с воздушными пузырьками. Заворачиваем клапан и даем указание ассистенту отжать педаль.

Делаем это до тех пока, из трубки не пойдет жидкость без пузырьков. При прокачке также необходимо непрерывно наблюдать и за уровнем жидкости, в противном случае, если уровень упадет очень низко, то в системе может оказаться воздух и все операции нужно будет повторить по новой.

Закручиваем клапан и колпачок, в случаи необходимости доводим жидкость в бачке до необходимой нормы. Как прокачать сцепление Рено Меган 2 1. На фото стрелкой указан штуцер Рено Меган 2, предназначенный для прокачки системы рабочего цилиндра сцепления. Для удобства выполнения работ снимаем аккумулятор и производим демонтаж площадки под ней. С бочка с тормозной жидкостью снимаем крышку и доливаем до максимальной отметки.

Очищаем заглушку на штуцере от грязи и снимаем её. Надеваем на неё заранее приготовленный шланг.

С обратной стороны присоединяем шприц. Следующим шагом будет распределение пружинных фиксаторов на штуцере. В первую очередь до упора вниз опускаем фиксатор справа. Далее до щелчка поднимаем вверх левый.

Черную трубку находящуюся по правую сторону, выдвигаем примерно на 5 мм по направлению АКБ, т. После выполнения этих процедур, с помощью шприца вытягиваем жидкость из системы.

Далее, когда шприц стал у вас полный, необходимо первым делом задвинуть чёрную трубку обратно на место фиксации для того, чтобы не попал воздух , а только затем отсоединяем шприц от шланга и выливаем выкаченную жидкость. После чего вновь присоединяем всё на свои места, и продолжаем работу.

Какие виды ремонта и сервиса делают в дилерском техцентре Шевроле в Москве?

  • Гарантийный ремонт по замене деталей с производственным браком, неисправность которых выявлена в первые 36 месяцев после покупки (или в первые 100 тысяч км пробега а/м).
  • Компьютерная диагностика топливной системы, АВS (антиблокировочной системы), ДВС, МКПП/АКПП и других систем а/м.
  • Частичный или капитальный ремонт двигателя внутреннего сгорания.
  • Агрегатный ремонт по замене сцепления, коробки передач, топливной системы, амортизаторов, шаровых др.
  • Ремонт деталей кузова по исправлению геометрии (боковин, панелей, лонжерона) или полная замена (решетка радиатора, дверные пороги, переднее/заднее крыло, крышка багажника и т.д.)
  • Покраска, полировка, рихтовка повреждений лакокрасочного покрытия а/м.
  • Шиномонтаж

Разобраться в видах необходимого вам ремонта или сервиса Шевроле, узнать предварительную стоимость техобслуживания, можно получив консультацию у специалиста «Автоцентр Сити», заполнив форму заявки.

Как прокачать сцепление Ниве Шевроле?

На фото ниже пример приведён на переднем колесе, на заднем всё делается идентично Как прокачать сцепление Ниве Шевроле?

Открываем бачок, куда заливаем жидкость до горловины. Находиться он в подкапотном пространстве. На штуцер цилиндра системы надеваем шланг, а другой его конец погружаем в емкость. Далее помощнику необходимо выжать сцепление раза , после чего удерживать ее в выжатом состоянии. При выжатой педали сцепления откручиваем клапан и стравливаем жидкость в системе. После этого клапан закрываем и в системе опять создается давление.

Повторяем данную процедуру до тех пор, пока из системы не пойдет чистая жидкость, без пузырьков с воздухом. В процессе следует также периодически проверять и уровень жидкости. А в случаи необходимости, нужно будет ее долить. После прокачки в бачок доливаем тормозную жидкость до отметки MAX.

Как прокачать сцепление на Лада Ларгус? В тормозной бачок доливаем жидкость до отметки MAX и начинаем прокачивать тормозную систему, с дальнего более длинного контура. С обратной стороны барабана находим сливной штуцер с надетым резиновым колпачком.

Второй конец шланга опускаем в сливную емкость. Далее помощник нажимает раз на педаль тормоза, после чего оставляет ее в нажатом положении. При этом из шланга начнет вытекать тормозная жидкость, а педаль сцепления провалиться до пола. Затем штуцер закручиваем, а напарник повторяет процедуру прокачки.

Повторяем до тех пор, пока жидкость не потечет без пузырьков. Переходим на переднее левое колесо и повторяем те же самые действия. Чтобы не завоздушить систему, периодически проверяем жидкость в бачке, а при необходимости доливаем. Затем повторяем все с задним левым, а затем и передним правым колесами, не забываем одевать на штуцеры резиновые колпачки. Проверяем уровень рабочей жидкости в бачке главного тормозного цилиндра для обоих главных цилиндров бачок является общим , а в случаи необходимости доводим его до нормы.

Снимаем защитный колпачок с клапана удаления воздуха рабочего цилиндра сцепления. Надеваем на клапан шланг и опускаем его конец в емкость с небольшим количеством тормозной жидкости. Просим помощника нажать на педаль сцепления раз с интервалами в секунды, а затем удерживать ее нажатой. Из шланга в емкость будет выходить жидкость с пузырьками воздуха.

Заворачиваем клапан и просим помощника, чтобы он опустил педаль сцепления. Данную операцию повторяем до тех пор, пока из шланга не потечет жидкость без пузырьков, примерно раз. Как прокачать сцепление на Форд Фокус 2 1. Откручиваем колпачок клапана, чтобы удалить воздух из рабочего цилиндра. На клапан надеваем шланг, второй конец которого опускаем в канистру с тормозной жидкостью. Если работаете с напарником, то дайте ему выжать сцепление раз, с задержкой несколько секунд, а потом пусть держит ее выжатой.

Как на Шевроле Лачетти прокачать сцепление: фото и видео

В заранее подготовленную емкость начнет течь из трубки жидкость с воздушными пузырьками. Заворачиваем клапан и даем указание ассистенту отжать педаль.

Делаем это до тех пока, из трубки не пойдет жидкость без пузырьков. При прокачке также необходимо непрерывно наблюдать и за уровнем жидкости, в противном случае, если уровень упадет очень низко, то в системе может оказаться воздух и все операции нужно будет повторить по новой.

Закручиваем клапан и колпачок, в случаи необходимости доводим жидкость в бачке до необходимой нормы. Как прокачать сцепление Рено Меган 2 1. На фото стрелкой указан штуцер Рено Меган 2, предназначенный для прокачки системы рабочего цилиндра сцепления. Для удобства выполнения работ снимаем аккумулятор и производим демонтаж площадки под ней. С бочка с тормозной жидкостью снимаем крышку и доливаем до максимальной отметки.

Очищаем заглушку на штуцере от грязи и снимаем её. Надеваем на неё заранее приготовленный шланг.

С обратной стороны присоединяем шприц. Следующим шагом будет распределение пружинных фиксаторов на штуцере. В первую очередь до упора вниз опускаем фиксатор справа. Далее до щелчка поднимаем вверх левый.

Черную трубку находящуюся по правую сторону, выдвигаем примерно на 5 мм по направлению АКБ, т. После выполнения этих процедур, с помощью шприца вытягиваем жидкость из системы.

Далее, когда шприц стал у вас полный, необходимо первым делом задвинуть чёрную трубку обратно на место фиксации для того, чтобы не попал воздух , а только затем отсоединяем шприц от шланга и выливаем выкаченную жидкость. После чего вновь присоединяем всё на свои места, и продолжаем работу.

Как подтянуть сцепление шевроле лачетти

  1. Отсоединить отрицательный провод аккумуляторной батареи.
  2. Снять пружину с педали сцепления.
  3. Снять скобу и вынуть ось педали.

Снять скобу и стопорный штифт толкателя.
Снять толкатель с педали сцепления.
Снять педаль сцепления.

  1. Установить педаль сцепления.
  2. Смазать толкатель универсальной смазкой.
  3. Вставить толкатель в педаль сцепления.
  4. Закрепить толкатель в педали штифтом и установить скобу штифта.

Смазать ось педали универсальной смазкой.
Установить ось и закрепить ее стопорной скобой.
Установить пружину.
Отрегулировать свободный ход педали сцепления. См. «Регулировка педали сцепления» в этом разделе.
Присоединить отрицательный провод аккумуляторной батареи.

  1. Измерить свободный ход педали. Слегка нажать на педель сцепления рукой и измерить ход педали, после которого почувствуется сопротивление.

Отрегулировать свободный ход педали сцепления. Ослабить стопорную гайку и повернуть толкатель. Свободный ход педали должен составлять 6-12 мм (0,2-0,5 дюйма). По окончании регулировки затянуть стопорную гайку.

Измерить ход педали. Выжать педаль сцепления до упора в пол. Измерять ход следует с начальной точки до конечной точки.
Отрегулировать ход педали. Ослабить стопорную гайку и повернуть болт. Ход педали должен составлять 130-140 мм (5,1-5,5 дюйма). По окончании регулировки затянуть стопорную гайку.

  1. Включить стояночный тормоз.
  2. Двигатель должен работать на холостом ходу.
  3. Перемещая рычаг переключения передач в положение «задний ход», медленно выжать педаль сцепления и измерить расстояние между точкой, в которой не слышен шум шестерен, и точкой, в которой педаль полностью утоплена. Измеренное расстояние должно составлять 30-40 мм (1,2-1,6 дюйма).

Если измеренное расстояние не соответствует указанному диапазону, необходимо проверить следующее:

  • Высоту педали сцепления
  • Свободный ход
  • Наличие воздуха в системе гидропривода
  • Кожух сцепления и нажимной диск
  1. Отсоединить отрицательный провод аккумуляторной батареи.
  2. Снять КПП с автомобиля. См. Раздел 5B, «Пятиступенчатая механическая коробка переключения передач».
  3. Выкрутить болты крепления нажимного диска к маховику и снять нажимной диск сцепления.

Снять ведомый диск сцепления с маховика.

  1. Осмотр
    • Визуально проверить рабочие поверхности сцепления на износ или замасливание.
    • Проверить пружину на отсутствие повреждений или ослабление.
    • Проверить ведомый диск сцепления на деформацию или коробление. В случае обнаружения дефектов следует установить новый ведомый диск сцепления.

Проверка ведомого диска сцепления

  • Измерить глубину утапливания головки заклепки относительно поверхности диска.
  • Если измеренное расстояние меньше допустимого предела, следует заменить ведомый диск.
  • Глубина утапливания головки заклепки (минимально допустимая): 0,3 мм (0,012 дюйма)
  1. Проверить лепестки нажимной пружины на износ.
  2. Проверить поверхность нажимного диска на износ или растрескивание.
  3. Проверить поверхность диска на замасливание. В случае обнаружения дефектов следует установить новый нажимной диск сцепления.
  1. Смазать шлицы в ступице ведомого диска сцепления универсальной смазкой.
  2. Установить сцепление и отцентрировать нажимной и ведомый диски относительно маховика с помощью оправки J-42474.
  3. Вкрутить болты крепления нажимного диска к маховику.

Снять хомут крепления шланга к штуцеру главного цилиндра.
Снять шланг со штуцера главного цилиндра.

Отсоединить трубку главного цилиндра.

Скрутить гайки крепления главного цилиндра.
Снять главный цилиндр.

  1. Установить главный цилиндр сцепления и закрепить его гайками.

Подключить трубку главного цилиндра.

Надеть шланг на штуцер главного цилиндра.
Надеть хомут крепления шланга к штуцеру главного цилиндра.
Установить толкатель и стопорный штифт толкателя.
Установить скобу.
Удалить воздух из системы гидропривода. См. «Удаление воздуха из системы гидропривода» в этом разделе.
Отрегулировать педаль сцепления. См. «Регулировка педали сцепления» в этом разделе.
Долить тормозную жидкость в бачок до необходимого уровня.

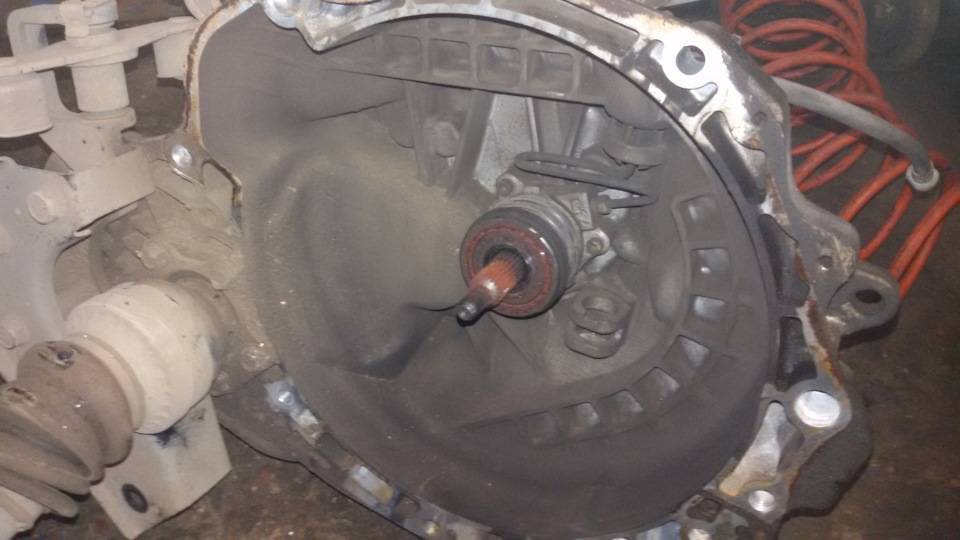

  1. Снять КПП с автомобиля. См. Раздел 5B, «Пятиступенчатая механическая коробка переключения передач».
  2. Выкрутить болты крепления концентрического цилиндра выключения сцепления.
  3. Отсоединить трубку от концентрического цилиндра выключения сцепления.

Снять втулку с трубки концентрического цилиндра выключения сцепления в картере КПП.
Снять трубку концентрического цилиндр выключения сцепления.
Снять уплотнительное кольцо и концентрический цилиндр выключения сцепления.

  1. Установить концентрический цилиндр выключения сцепления и трубку гидропривода.
  2. Наживить штуцер трубки гидропривода и затянуть болты крепления цилиндра.

Источник

Снятие КПП

После этого нужно отпустить коробку передач и вытащить. Коробка передач весит примерно 30 кг., поэтому потребуется напарник, либо сноровка и смекалка.

КПП нужно чем нибудь зафиксировать, так как предстоит открутить болты. Болты лучше всего пометить маркером или нанести на них риски, потому что они отличаются друг от друга по длине и при сборке их можно перепутать.

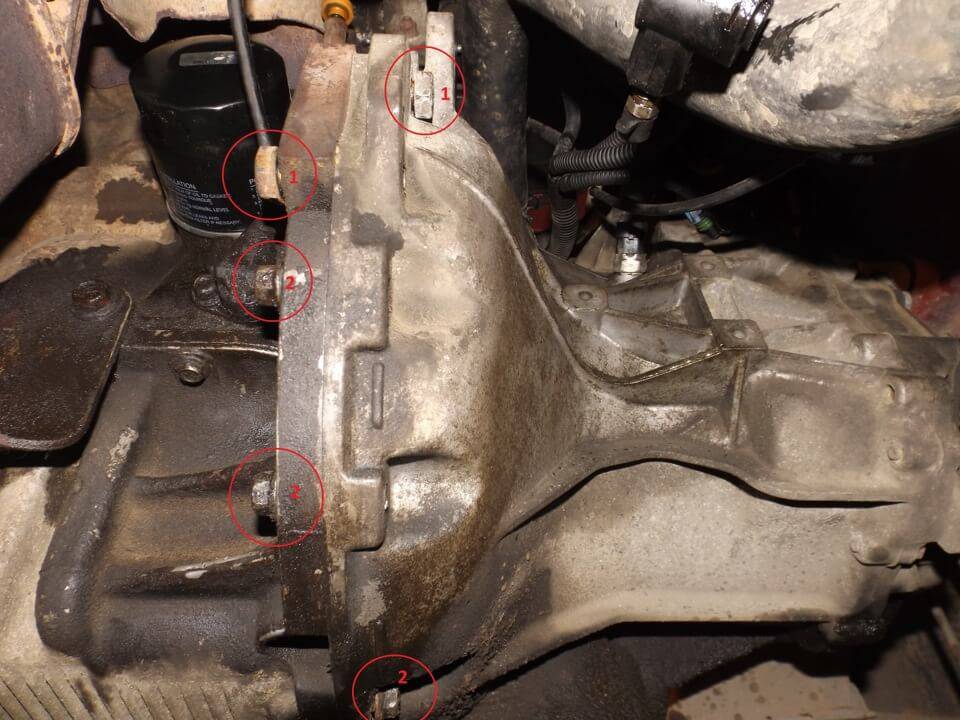

Сверху КПП крепится на 3 болтах, а также на ближайшем к салону крепятся провода.

Спереди КПП держат 5 болтов.

После того как все болты откручены, нужно сдернуть КПП с двигателя. Для этого воспользуйтесь мощной металлической отверткой или монтажкой, вставляя их в щель между двигателем и КПП и смещая в левый бок.

Когда КПП сдвинулась с места, аккуратно извлекаем первичный вал и саму КПП из моторного отсека.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
