Почему не работает вентилятор охлаждения на Пежо 206: не включается

Куда обращаться для заказа ремонта печки Пежо 206

Если вы видите, что печка не нагревает воздух и он подается в салон холодным, заметили признаки течи в виде пятна на полу в салоне, отмечаете, что патрубки износились и требуют замены, приезжайте в автоцентр «Бастион». У нас работают квалифицированные специалисты, которые отлично разбираются в автомобилях Пежо 206 и других моделей, с легкостью выполнят ремонт для восстановления исправного состояния вашего транспортного средства. Чтобы понимать, почему следует обратиться именно в наш автосервис, а не в другую мастерскую, рассмотрите главные преимущества такого решения:

  • мы специализируемся на ремонте автомобилей Пежо, поэтому хорошо знаем все их технические особенности, с легкостью выполняем ремонт любого уровня сложности;
  • наши мастера проводят профессиональную частичную или полную диагностику авто (зависимо от ваших пожеланий), поэтому быстро выявляют причины неисправностей;
  • мы помогаем выбрать качественные оригинальные комплектующие, которые идеально подходят для автомобиля. Это гарантирует исправную и долговечную работу его систем;
  • ремонт будет выполнен в сжатые сроки, благодаря чему вам не придется долгое время оставаться без транспортного средства;
  • вы получите гарантии качества на результат, не выявите никаких погрешностей в работе;
  • мы устанавливаем на услуги лояльные цены, чтобы восстановительные работы не оказались слишком накладными для вас;
  • кроме замены радиатора и патрубков мы предоставляем еще широкий спектр услуг по ремонту, поэтому успешно поможем вам решить любые технические проблемы, если они есть.

Ситуации, когда в процессе ремонта по неосторожности мастеров появляются дополнительные поломки, спровоцированные механическими повреждениями отдельных комплектующих, полностью исключены. Наши специалисты работают быстро, ответственно и аккуратно, используют профессиональный инструмент. Цену ремонта вы узнаете после осмотра автомобиля представителями автосервиса

Если вас интересует ориентировочная стоимость отдельных работ, позвоните нам, и мы озвучим прайс в телефонном режиме. Также вы сможете узнать организационные моменты, касающиеся ремонта печки на Пежо 206, уточнить сроки его выполнения, получить другую интересующую информацию

Цену ремонта вы узнаете после осмотра автомобиля представителями автосервиса. Если вас интересует ориентировочная стоимость отдельных работ, позвоните нам, и мы озвучим прайс в телефонном режиме. Также вы сможете узнать организационные моменты, касающиеся ремонта печки на Пежо 206, уточнить сроки его выполнения, получить другую интересующую информацию.

Мы всегда рады клиентам, и гарантируем качественное, профессиональное, недорогое обслуживание.

Почему не работает вентилятор охлаждения на Пежо 206: не включается

Все водители, хотя бы однажды, задавались вопрос о том, почему неожиданно начинает греться двигатель. В чём причины такого неожиданного поворота событий? Перегрев – серьёзная проблема, из-за которой могут возникнуть другие нежелательные последствия, что сильно ударит по карману. Причин возникновения неисправности может быть много.

В некоторых случаях виной всему качество двигателя. Но этот вопрос не к Пежо 206, у которого с этим все в порядке. Скорее речь может идти о незначительных нюансах, которые приводят к повышению температуры. Первое, что может быть тому виной – не работает вентилятор, охлаждающий жидкость в радиаторе.

Устройство и принцип работы омывателя

Работа омывателя зависит от исправности его элементов, конструктивно он состоит из следующих узлов и деталей:

  • бачка, расположенного в моторном отсеке машины, в нём содержится жидкость для омывания стекла, его объём бывает от 2,5 до 5 литров;
  • насоса, оснащённого форсунками, он нагнетает нужное давление, благодаря которому подаётся рабочая жидкость на стекло;
  • форсунки, их устанавливается парное количество, они бывают струйными и веерными;
  • датчик уровня жидкости, он встречается не на всех машинах, чаще всего идёт в случае объединения омывателя оптики и стекла.

Кроме описанных узлов, в омывательной системе имеются шланги, тройники, трубки, уплотнительные кольца, элементы подогрева, всё то, что обеспечивает бесперебойную работу устройства в любое время.

Все перечисленные элементы работают исправно только при наличии в системе достаточного количества очистительной жидкости, если не работает омыватель лобового стекла, то первопричиной может выступать её нехватка. Но не только это может вызвать выход из строя омывателя.

Принцип работы очищающего устройства достаточно прост: насос (представляет собой небольшой моторчик) принудительно подаёт через форсунки рабочую жидкость, а стеклоочистители распределяют её для лучшей очистки лобового стекла. От точности расположения форсунок зависит правильное попадание жидкости и эффективная работа дворников.

Электрический насос активизируется с помощью специального переключателя, который расположен под рулём.

Почему не включается вентилятор охлаждения на Пежо 206

Таковых может быть несколько.

Перегорел предохранитель

Предохранитель на 50А. Но бывают настоящие, а бывают вымышленные амперы!

Этот элемент отвечает за работу вентилятора. Не составит большого труда его отыскать.

  1. Находится он, требующий замены, под капотом в моторном отсеке.

    Блок предохранителей отмечен стрелочкой.

  2. С левой стороны по ходу движения, ближе к водителю, можно увидеть блок предохранителей, в котором под номером 1 находится 50-ти амперный предохранитель.

    Предохранитель отмечен стрелочкой.

Если проблема после замены не решится, идём дальше.

Окислились контакты реле питания

Реле включения вентилятора охлаждения радиатора.

Реле находится сразу за передним бампером. Их в наличии есть два штуки. Отвечают данные электрические приспособления за скорость вращения вентилятора, регулируя малые и высокие обороты.

  1. Чтобы проверить состояние и выявить неисправность, нужно снять радиаторную решётку.
  2. С правой стороны от радиатора по ходу движения машины есть вертикальная коробка, где и находятся наши реле.

Есть ещё второе реле, оно чаще всего окисляется.

Замена, очистка проводов от окисления обычно решают проблему. Вентилятор должен заработать.

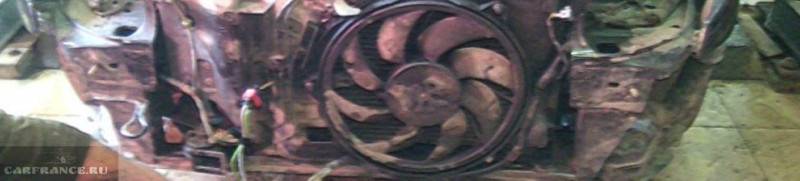

Повреждён сам вентилятор

В последнюю очередь необходимо проверить работу самого вентилятора охлаждения. Необходимо принудительно его включить от аккумулятора.

Нужно снять механизм с креплений, протестировать его с помощью аккумуляторной батареи и набора проводов.

Просто вращение будет происходить против либо за часовой стрелкой при подключении питания к контактам. Можно воспользоваться тестером для проверки целостности обмотки. Когда проводка и обмотка будут восстановлены, ситуация решится.

Вышел из строя датчик температуры

Расположение термостата на Пежо 206.

Проблема как раз в том, что при плохом соединении проводов он не передаёт электрические сигналы вентилятору. Вследствие чего двигатель сильно перегревается.

Ходовая

Задняя подвеска торсионного типа, как правило, требует вмешательства после 60-90 тыс. км: задние колеса становятся домиком, появляются люфт колес и стуки в подвеске. Причина – износ игольчатых подшипников и «пальцев» задней балки. Кроме того, сзади нередко начинает стучать стабилизатор, расположенный внутри балки, из-за износа втулок. Новая оригинальная балка стоит около 50 тыс. рублей, аналог – около 20-25 тыс. рублей. Поправить здоровье балки можно в сервисе за 15-20 тыс. рублей, из них около 7-8 тыс. рублей – за полный комплект подшипников, пальцев и пыльников.

Передние амортизаторы нередко сдаются после 100 000 км, задние – после 150 000 км. Стоимость оригинального амортизатора около 3-4 тыс. рублей, аналога – около 1-2 тыс. рублей.

После 100-150 тыс. км изнашиваются сайлент-блоки рычагов задней подвески седана – реактивные тяги. Стоимость нового рычага в сборе – около 5 тыс. рублей, сайлент-блоков – около 500-600 рублей.

В этот же период порой сдаются шаровые опоры в передней подвеске. Замена предусмотрена только в сборе с рычагом – за 3 тыс. рублей, но отдельные сервисы справляются с заменой одной только шаровой за 1-1,5 тыс. рублей.

Передние ступичные подшипники служат более 80-100 тыс. км: 2-3 тыс. рублей – оригинальный и 1-2 тыс. рублей – аналог. Ресурс задних ступичных подшипников более 100-150 тыс. км: около 1 000 рублей.

Peugeot 206, хэтчбек (2003 – 2005 гг.)

После 100-150 тыс. км зачастую владельцы Peugeot 206 сталкиваются с появлением стуков в рулевой рейке или ее подтеканием. За ремонт рейки придется отдать около 6-8 тыс. рублей. Вслед за тем, после 150-200 тыс. км, порой сдается насос ГУР: появляется шум и течь. Новый насос обойдется в 4-6 тыс. рублей.

Предохранители и реле под капотом

Основной блок находится в моторном отсеке с левой стороны.

Вариант 1 (до 2002 г.в.)

Фото-схема

Описание

R1Реле противотуманных фар
R2Реле насоса воздуха (AIR)
R3Реле управления двигателем
R4Реле звукового сигнала
F1(70A) Многофункциональный модуль управления
F2(40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя
F3(70A) Подогреватель охлаждающей жидкости двигателя-HDi
F4
F5(20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари
F6(5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7(5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током)
F8(70A) Блок предохранителей
F9(50A) Многофункциональный модуль управления
F10(40A) Переключатель света
F11(60A) Блок предохранителей
F12(50A) переключатель зажигания
F13(40A) переключатель зажигания
F14(5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар
F15
F16(30A) Антиблокировочная система (ABS)
F17(30A) Антиблокировочная система (ABS)
F18(20A) Омыватели фар — некоторые модели
F19
F20(15A) Топливный подогреватель-HDi некоторые модели
F21(5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22(10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели
F23(5A) Антиблокировочная система (ABS)
F24(5A) Управление двигателем, реле таймера свечи накаливания
F25(10A) Топливный насос, переключатель инерционного отключения топлива (IFS)
F26(10A / 30A) Управление двигателем, топливный насос
F27(5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT)
F28(5A) Нагреватель корпуса дроссельной заслонки
F29(20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR)
F30(10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой
F31(10A) Передняя противотуманная фара слева
F32(10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS)
F33(10A) Автоматическая коробка передач (AT)
F34(5A / 15A) Управление двигателем

Вариант 2 (с 2002 г.в.)

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.

Таблица с обозначением

110А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя
215А Электромагнитный клапан абсорбера, топливный насос
310А Компьютер АБС
410А Компьютер автоматической коробки передач, компьютер двигателя
5Не используется
720А Насос омывателя фар
820А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя
915АЛевая фара ближнего света
1015А Правая фара ближнего света
1110А Левая фара дальнего света
1215А Правая фара дальнего света
1315А Звуковые сигналы
1410А Насосы омывателей ветрового и заднего стекол
1530А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки
1630А Реле компрессора
1730А Максимальная и малая скорости работы стеклоочистителя
1840А Электровентилятор системы отопления и вентиляции

Некоторые реле находятся внутри блока.

Реле бензонасоса

Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.

Макси предохранители

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

  • (20A) Реле вентилятора системы охлаждения
  • (70A) Модуль управления ABS
  • (30A) Модуль управления ABS
  • (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
  • (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
  • (30A) Насос гидроусилителя рулевого управления
  • (30A) Включатель зажигания
  • (30A) Выходной усилитель аудиоустройства

Sagem S2000. Элементная база

Так сказать «сердцем и мозгом» ЭБУ Sagem S2000 являются следующие элементы:

  • MCU: Infineon SAK-C167CR-LM
  • FLASH: AM29F200BB
  • EEPROM: ST95080

Кстати наличие и такое расположение друг относительно друга, процессора C167xx, флэш-памяти 29F200 в корпусе TSOP-48 и еепром-памяти 95080, тоже является отличительным признаком первых Sagem S2000, для автомобилей Groupe PSA.

На просторах интернета большое количество полностью отмытых плат. Эта в хорошем разрешении, конденсатор по расположению которого мы идентифицирует ЭБУ, на месте, но отсутствует микросхема SAGEM/ALCATEL. Ниже вы можете скачать даташиты некоторых элементов:

  • HIP9011 — Микросхема канала обработки сигналов датчика детонации
  • L9823 — Выход на реле включения вентиляторов радиатора охлаждения, реле бензонасоса, реле кондиционера. Вход включения фар и стоп-сигналов.
  • L9930 — Драйвер регулятора холостого хода
  • M95080 — Микросхема памяти EEPROM
  • M29F200BB — Микросхема памяти FLASH
  • SAGEM S2000 — Микросхема обработки сигналов датчиков и управления исполнительными устройствами
  • SAK-C167CR — Микропроцессор
  • TLE4471 — Стабилизатор напряжения 5В
  • TLE6220 — Используется в качестве драйвера форсунок, клапана EVAP и других электромагнитных клапанов
  • VB029 — Драйвер катушки зажигания
  • VND10N06 — Драйвер включения главного реле. Драйвер нагревателя датчика кислорода

Есть нарисованная энтузиастами, правда не до конца, принципиальная электрическая схема блока управления. При ремонте блока пригодится.

И ещё одна фотография платы блока. По всем признакам, это один из первых PSA Sagem S2000, однако элементная база, не значительно отличается от фотографии выше.

Техническое описание и расшифровка ошибки P0480

Ошибка P0480 относятся к неисправности цепи реле 1 управления вентилятора охлаждения. При активации данного кода, вентилятор охлаждения радиатора не будет работать на одной или нескольких скоростях. Конкретная проблема относится к низкой скорости вращения вентилятора охлаждения.

Во время движения через радиатор проходит достаточное количество воздуха, эффективно охлаждающего двигатель. Когда автомобиль останавливается, например на светофоре, воздух не проходит через радиатор, и двигатель начинает нагреваться.

Модуль управления трансмиссией (PCM) определяет повышение температуры двигателя, посредством датчика температуры охлаждающей жидкости (CTS). Данный датчик располагается рядом с термостатом.

PCM пытается активировать вентилятор и, если обнаруживает, что команда не совпадает действительностью, устанавливается код P0480. Если в цепи возникает проблема, из-за которой вентилятор не работает, это может привести к перегреву двигателя.

Двигатели

Первые Пежо 206 оснащались бензиновыми двигателями объемом 1,1 л (60 л.с.), 1,4л (75 л.с.) и 1,6л (89 л.с.). В 2000 году 1,6-литровый мотор был замене 16-клапанным аналогом мощностью 109 л.с. В 2003 году появилась 16-клапанная версия 1,4 л мощностью 88 л.с. Кроме того в Европе были доступны 2-литровые бензиновые моторы мощностью 135 л.с. Так же предлагались дизельные версии. Первоначально был доступен дизельный 1,9D (70 л.с.), который в 2001 году сменили 1,4 HDi (68 л.с.) и 2,0HDi (90 л.с.), а в 2004 году добавился 1,6 HDi (109 л.с.).

В Россию официально поставлялись Peugeot 206 только с бензиновыми двигателями 1,1 л, 1,4 л и 1,6 л. Все три мотора имеют ременный привод ГРМ с рекомендуемым интервалом замены 80 тыс. км. Стоимость нового комплекта ГРМ – около 2-3 тыс. рублей. В паре с ГРМ рекомендуется менять и помпу: около 2,5-3 тыс. рублей – оригинальная и 1-1,5 тыс. рублей – аналог.

Самый массовым в тройке стал двигатель 1,4 л. Одна из распространенных проблем, с которой многие владельцы ведут безуспешную борьбу на протяжении длительного времени – плавающие обороты холостого хода. Реже встречается троение и глохнущий двигатель. Многие склонны считать, что плавающие обороты – это особенность Peugeot,  с которой надо просто смириться. Но порой моторные капризы удается изжить, заменив свечи, катушки зажигания, кислородный датчик или датчик абсолютного давления воздуха на впуске – МАР-сенсор. Отдельные владельцы даже прибегнули к небезуспешной замене ЭБУ. Схожие проблемы встречаются и на моторах рабочим объемом 1,1 и 1,6 л.

Peugeot 206, хэтчбек (2003 – 2005 гг.)

После 80-100 тыс. км на 1,4 л нередко дает течь прокладка головки блока цилиндров. За устранение проблемы придеться выложить около 10 тыс. рублей. Если же пробой прокладки произошел в результате перегрева двигателя, то отделаться одной заменой прокладки не удастся – необходима шлифовка. Дополнительные работы потребуют еще около 4-5 тыс. рублей.

На иранских Пежо 206, собранных в 2008-2009 годах при вскрытии для замены прокладки ГБЦ нередко обнаруживалась «коррозия» в каналах охлаждающей жидкости блока цилиндров. Причина – некачественный антифриз, залитый в систему при сборке, который разъедает алюминий как кислота.

Вечно подтекающее соединение трубок подачи жидкости к форсункам омывателя приводит к выходу из строя 4-ой топливной форсунки. Жидкость заливает топливную форсунку, и ее электрическая часть «коротит». Стоимость новой форсунки – около 2-3 тыс. рублей. Решений несколько: герметизация соединения трубок или сооружение подобия козырька над форсунками.

Peugeot 206, седан (2006 – 2010 гг.)

Стартер служит более 100-150 тыс. км. Его отказ может быть вызван подгоранием контактов втягивающего, выходом из строя самого втягивающего или износом щеток. Стоимость нового оригинального стартера около 6 000 рублей, аналога – около 3-4 тыс. рублей.

Выхлопная система дает о себе знать уже после 80-120 тыс. км: сильно коррозирует и прогорает. За всю «трубу» придеться выложить около 15 000 рублей, стоимость одной части около 4-8 тыс. рублей.

После 100-150 тыс. км может перестать правильно функционировать электрический вентилятор охлаждения двигателя: не включается на 1-ой скорости, работает постоянно или не срабатывает вообще. Причина – коррозия и выход из строя резистора блока реле.

Дизельные версии встречаются редко и информации по ним мало. Но владельцы немногочисленных дизельных экземпляров с серьезными проблемами практически не сталкиваются.

Описание для 2-ого поколения

Блоки с предохранителями и реле под капотом

Главный блок с предохранителями и реле

Предохранители:

  • F1 (20A) — компьютер управления двигателем — электропитание блока управления двухскоростным электрическим вентилятором
  • F2 (15A) — звуковая сигнализация
  • F3 (10A) — омыватели ветрового и заднего стекла
  • F4 (20A) — омыватели фар
  • F5 (15A) — + аккумулятор — система подогрева топлива DV6 — топливный насос TU5JP4
  • F6 (10A) — + компьютер и двухконтактное реле ABS/ESP — датчик угла поворота руля — гирометр системы контроля устойчивости — механизм насоса электроусилителя руля
  • F7 (10A) — контактный выключатель тормоза — концевой выключатель педали сцепления
  • F8 (25A) — соленоид стартера
  • F9 (10A) — постконтактный модуль защитной блокировки 3 реле — двигатель корректора фар
  • F10 (30A) — управление соленоидом зажигания TU5JP4 управление инжектором TU5JP4 питание соленоида насоса впрыска DV6
  • F11 (40A) — управление реле вентилятора
  • F12 (30A) — управление стеклоочистителем на низкой и высокой скорости
  • F13 (40A) — после силового контакта SM (интеллектуальный сервисный модуль)
  • F14 (30A) — управление насосом восстановления температуры выхлопных газов
  • F15 (10A) — правый дальний свет
  • F16 (10A) — левая фара
  • F17 (15A) — левая фара дальнего света
  • F18 (15A) — правая фара дальнего света
  • F19 (15A) — электромагнитный клапан продувки бака TU5JP4 — датчики кислорода на впуске и выпуске TU5JP4 — электромагнитный клапан системы подогрева воздуха турбонаддува 1-2 DV6
  • F20 (10A) — датчик топливной жидкости DV6 — электроклапан управления давлением турбонагнетателя DV6 — электроклапан управления температурой отработавших газов F21 — (5A) расходомер воздуха DV6 — питание модуля управления 2-скоростным электровентилятором — групповой модуль предохранителей (PSF1)

Реле:

  • R1 — главное реле компьютера управления двигателем
  • R2 — реле цепи питания компьютера управления двигателем
  • R3 — реле подачи воздуха
  • R4 — реле стеклоочистителя ветрового стекла
  • R5 — реле стеклоочистителя низкой скорости — реле стеклоочистителя высокой скорости
  • R6 — реле распределителя + после контакта
  • R7 — Реле вентилятора кондиционера
  • R8 — реле стартера
  • R9 — реле стеклоочистителя ветрового стекла
  • R10 — реле омывателя заднего ветрового стекла
  • R11 — реле омывателя фар
  • R12 — реле звукового сигнала

Блок на крышке аккумуляторной батареи

На видео ниже вы можете увидеть расположение аккумулятора и как заменить аккумулятор в вашем Peugeot Partner.

Идентификация цепи:

  1. Модуль состояния зарядки — 5A
  2. Диагностический разъем — 15A
  3. Сопротивление выключателя педали тормоза — 15A
  4. Питание группы насосов электроусилителя руля — 80A
  5. Модуль управления предварительным нагревом — 70A
  6. Модуль защитной блокировки 3 реле — 100A
  7. Простое реле защиты двигателя — 30A

Блоки в салоне пежо партнер

Основные блоки под панелью слева

Описание предохранителя:

  1. 15A — стеклоочиститель заднего стекла
  2. 5A — подушка безопасности
  3. 10A — кондиционер, диагностический разъем, зеркало заднего вида, управление фарами
  4. 30A — электрические стеклоподъемники
  5. 30A — замки
  6. 5A — задняя сигнальная лампа аварийной остановки, передняя сигнальная лампа аварийной остановки, люк в крыше
  7. 20A — автомобильное радио, CD-чейнджер, дисплей, устройство контроля давления в шинах, охранная сигнализация и звуковой сигнал
  8. 30A — 12В розетки спереди и сзади
  9. 15A — верхняя часть рулевой колонки
  10. 15A — слаботочная цепь для выключателя зажигания
  11. 15A — датчик дождя и света, подушка безопасности
  12. 5A — панель приборов
  13. 15A — датчик парковки, панель управления кондиционером, комплект громкой связи
  14. 30A — питание системы запирания
  15. 40A — обогрев заднего стекла и зеркал заднего вида

Описание реле

  • R1 — реле ветрового стекла
  • R2 — реле стеклоочистителя заднего стекла
  • R3 — реле аксессуаров + ACC
  • R4 — реле блокировки дверей
  • R5 — реле суперзамка задней двери
  • R6 — супер реле замка передней двери
  • R7 — реле пробуждения компьютера
  • R8 — реле обогрева заднего стекла

Принципиальная схема блока 2

Объяснение компонентов

  1. 20A — подогрев сидений
  2. 15A — реле складного зеркала заднего вида
  3. 15A — реле розетки холодильного отделения

Дополнительный блок

В автомобиле имеется дополнительный блок предохранителей для сцепного устройства и прицепа, а также других вариантов кузова и кабины. Он расположен за правой боковой переборкой.

Находится здесь:

  • 15A — реле выключателя зажигания, дополнительный генератор переменного тока
  • 15A — 12В источник питания прицепа
  • 15A — питание постоянного тока для трансформаторов
  • 40A — аварийное освещение

Замена радиатора печки пежо

В общем, заменил я наконец-то печку и стало в машине тепло. Решил не промывать, а заменить, так как друг как-то промывал, а потом радиатор потек и антифриз залил проводку.Вот отличный пост с фотками, чтобы понять как снять и поставить радиатор.

Симптомы были такие: печка плохо греет, долго ждать тепла, тепло идет только на 1,2 и 3 скоростях вентилятора и на самой высокой температуре; на более высоких скоростях вентилятора идет прохладный воздух, чем больше скорость, тем прохладнее.

Теперь быстро нагревается, ставлю 23 градуса(выше уже жарко) и минимальные скорости обдува.

Печку купил Valeo(старая оказалась тоже Valeo), номер 812416, обошлась в 7600 рублей.

Самое сложное было снять пластмассовую панель, за которой находится печка. Тяжело найти болтик, который держит панель, и открутить его. Дальше все по инструкции из поста MorfVRN.

Для процедуры нужны две пятилитровые пустые чистые бутылки. Одна разрезанная для слива антифриза(вылилось примерно 2,5 литра), вторая для временного хранения этого антифриза, чтобы туда не попал мусор(из целой бутылки легче наливать). Слитый антифриз залил обратно, после установки печки. Воздух выходил еще несколько дней, долил 200 мл антифриза.

Замена обошлась в 1800 рублей. По времени заняло 1 час 45 минут.

Как признают владельцы Peugeot 206, печка является одним из слабых мест автомобиля. Впрочем, многие неисправности можно устранить самостоятельно, сэкономив при этом значительные суммы.

Вентилятор не включается

Основные причины:

  • износ щеток. Поскольку вентилятор печки является обычным двигателем постоянного тока, его главная проблема – истирание щеток, использующихся для подвода напряжения к коллектору. Когда медно-графитовые щетки истираются настолько, что прижимающего усилия пружины уже недостаточно для хорошего контакта, вентилятор работает с переменной частой. К примеру, может включиться после удара по приборной панели либо проезда выбоины на дороге;
  • неисправности в электрической цепи управления. Возможно, причина в отпаявшемся контакте, так как во время работы определенные детали электрической цепи могут сильно нагреваться;
  • окисление контактов, обрыв проводов;
  • перегорание предохранителя (рекомендуем почитать, как правильно заменить предохранитель). Если после замены предохранитель перегорает вновь и вновь, необходимо искать участок цепи, на котором происходит короткое замыкание.

Поломки радиатора печки Peugeot 206

Самый очевидный признак того, что с радиатором что-то не так – «болото» с характерным запахом антифриза под ковриком водителя. Оно возникает из-за того, что антифриз просачивается в пространство между непосредственно радиатором и корпусом отопителя, а оттуда капает на пол.

Синие следы на обшивке свидетельствуют о протекании антифриза

Подтекание охлаждающей жидкости может быть связано с тем, что патрубки или сам радиатор заржавели. Установить это можно, внимательно осмотрев узлы отопителя.

Сомнений в неисправности радиатора не возникнет, если при включении печки из дефлекторов подует холодный воздух вместо тёплого. В данном случае может быть нарушена циркуляция охлаждающей жидкости, к чему приводит неработающий кран отопителя или «забитый» радиатор.

В вышеуказанных случаях радиатор отопителя автомобиля подлежит немедленной замене.

Общие сведения

Рис. 1.112. Моторный отсек (бензиновый двигатель 1,1 и 1,4 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина Рис. 1.113. Моторный отсек (бензиновый двигатель 1,6 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина

Рис. 1.114. Моторный отсек (бензиновый двигатель 2,0 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина

Рис. 1.115. Моторный отсек (дизельный двигатель 1,4 л HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — топливоподкачивающий насос; 4 — воздушный фильтр; 5 — горловина бачка тормозной жидкости; 6 — аккумуляторная батарея; 7 — расширительный бачок системы охлаждения; 8 — масляный щуп; 9 — маслоналивная горловина

Рис. 1.116. Моторный отсек (дизельный двигатель 1,9 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина

Рис. 1.117. Моторный отсек (дизельный двигатель 2,0 л, HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина

Данный раздел составлен на основе требований по обслуживанию, предъявляемых предприятием — изготовителем автомобиля, и направлен на то, чтобы помочь владельцу автомобиля грамотно обслуживать его и поддерживать в исправном состоянии. При обращении к тому или другому механизму или узлу для проведения работ по ТО необходимо ознакомиться с разделами, посвященными его конструкции, и правилами снятия и установки на автомобиль, изложенными в настоящем руководстве. Это повысит качество проводимых работ и сэкономит время на проведение ТО. Агрегаты, расположенные в моторном отсеке, приведены на рис. 1.112 ,1.113, 1.114, 1.115, 1.116, 1.117.

Как работает

Если в вашей системе охлаждения используется электрический вентилятор, скорее всего, у вас установлен поперечный (сбоку) двигатель. Тем не менее, некоторые продольные (спереди назад) двигатели также используют электрический, но обычно у них есть охлаждающий вентилятор с приводом от двигателя.

Электрический вентилятор охлаждения использует электрический двигатель постоянного тока (DC) с термовыключателем, модулем или компьютерным управлением, чтобы включать или выключать его, в зависимости от температуры охлаждающей жидкости или условий работы переменного тока.

В старых цепях термостатический выключатель подключается к аккумулятору с одной стороны и к двигателю вентилятора с другой. Тем не менее, на большинстве моделей 90-х и новее управление передавалось на автомобильный компьютер или выделенный модуль. Например, когда температура охлаждающей жидкости изменяется, термопереключатель сообщает об этом изменении компьютеру через сигнал напряжения, который компьютер или модуль использует для активации охлаждения через реле вентилятора.

Электрический охлаждающий вентилятор не только помогает экономить энергию, работая только тогда, когда системе необходимо отводить избыточное тепло от двигателя, но также помогает защитить другие чувствительные цепи и электронные компоненты от теплового повреждения. В зимние месяцы ваш радиатор экономит еще больше энергии, когда через радиатор на шоссе проходит достаточно прохладного воздуха.

Даже если у вашего охлаждения нет сложной схемы, вам все равно нужно знать, где искать, когда он работает не так, как ожидалось. Далее приведены некоторые ключевые моменты, которые необходимо проверить при диагностике проблем с электрическим вентилятором охлаждения.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
