Устройство отопителя ВАЗ 2107

Устройство печки ВАЗ-2107 включает в себя такие составные элементы:

• корпус с установленными в нем заслонками;
• радиатор печки;
• вентилятор с электродвигателем;
• воздуховоды;
• механизм управления заслонками.

В устройстве системы отопления салона не используются электронные составляющие или сложные узлы, поэтому печка надежная и простая в эксплуатации и обслуживании.

Источником тепла в системе обогрева салона ВАЗ-2107 выступает жидкость системы охлаждения силовой установки. Отдача тепла выполняется благодаря теплообменнику – радиатору, который установлен в корпусе печки под передней панелью и подключен к системе охлаждения. Конструкцией предусмотрено отключение подачи разогретого антифриза в радиатор отопителя путем специального крана, врезанного в патрубок подачи охлаждающей жидкости.

Из корпуса поток воздуха распределяется в нескольких направлениях – на лобовое стекло, в центр салона, на боковые стекла и в зону ног. Для подачи воздушного потока на лобовое стекло предусмотрен воздуховод с выходом в верхней части передней панели. К боковым стеклам воздух подается посредством воздуховодов, проходящих внутри панели. На их концах установлены дефлекторы с заслонками, что более эффективно направляет воздушный поток. Такие же дефлекторы расположены и на передней панели в центральной части, через которые воздух подается в центр салона. В зону ног разогретый воздух поступает прямо из корпуса.

В печке ВАЗ-2107 предусмотрено принудительное создание воздушного потока. И делается он с помощью вентилятора с приводом от электродвигателя, расположенным в корпусе печки под радиатором. Электромотор  работает в двух режимах – с разной скоростью вращения.

Для распределения потоков воздуха отопитель оснащен тремя заслонками. Первая из них – заслонка воздухопритока. С ее помощью регулируется подача воздуха в салон из окружающей среды. Вторая заслонка распределяет воздушный поток по нужным воздуховодам – либо в зону лобового стекла, либо к центральному и боковым дефлекторам. Третьей заслонкой регулируется подача воздуха в зону ног. Первые две заслонки управляются с помощью ползунов механизма управления, третья – отдельным рычагом, расположенным сбоку центральной консоли возле педального узла.

Воздух в салон из улицы подается через воздухозаборники на капоте. Чтобы исключить попадание воды в салон (при движении во время дождя), воздушный поток, который прошел воздухозаборники, сначала попадает в специальный короб, где вода отделяется. И только после этого поступает к заслонке воздухопритока.

Устройство отопительной системы ВАЗ 2107.

Корпус отопления, располагается в салоне автомобиля. Отопитель, закреплен на перегородке с движком.

Составляющие печки:

• Оболочка вентилятора.
• Корпуса радиатора, с крышкой притока воздуха.
• Распределитель воздуха.
• Перед тем, как попасть в салон, воздух нагревается. Это происходит с помощью радиатора, расположенного внутри корпуса.

Радиатор печки, оснащен входящим и выходящим каналом. Данные канала, трубками соединены с системой, для охлаждения двигателя машины. В входную трубку, встроен отопительный краник. Кран, регулирует подачу жидкости для охлаждения. На приборной панели, располагается рычаг для управления подачей жидкости в систему вентиляции автомобиля.

Вентилятор отопительной системы, располагается внизу радиатора. Он оснащен небольшим движком, находящемся внутри корпуса. Благодаря специальному устройству, вентилятор имеет возможность регулировки скорости. Бортовой вентилятор, имеет две скорости. Переключение производиться, переключателем на приборной панели.

Отвод воздуха на ВАЗ, устроен таким образом, чтобы распределять его по салону. По этому, воздух выдаются в салон автомобиля, на лобовое и боковые стекла. С помощью заслонок, можно управлять подачей воздуха в 2107.

Частые неисправности печки ВАЗ.

• Нарушение герметичности радиатора или крана отопления.
• Нарушение работы регулятора вентилятора.
• Провода, выведенные из строя в результате окисления.
• Неисправность движка вентилятора.

Модернизация отопителя ВАЗ 2107

Всем автолюбителям известно, что плохо греет печка ВАЗ 2107, да и работает она шумно. Поэтому она часто подвергается модернизации. Множество советов по поводу совершенствования данного устройства с фото и видео есть в интернете. Большинство автовладельцев пытались улучшить работу печки своими руками. Однако должного  эффекта от этого не получалось. К примеру, самостоятельно можно:

• уплотнить стыки воздуховодов с соплами,
• перераспределить воздушные потоки.

Но температура в салоне в целом останется на прежнем уровне. А вот чтобы в салоне стало тепло и уютно, требуется увеличение количества подаваемого тепла при помощи радиатора. Вся проблема кроется в заводском вентиляторе печки, который  слишком мал и  не создает нужного воздушного потока. В связи с этим требуется замена вентилятора.

Если сравнить вентиляторы двух моделей авто, то можно увидеть, что моторчик печки ВАЗ 2107 при вращении с частотой 3000 оборотов в минуту потребляет ток около  4,5 А. Моторчик же вентилятора на ВАЗ 2108  при 4100 оборотах в минуту потребляет 14 А. Порядок  доработки отопителя следующий:

Производится снятие в салоне нижней части печки – кожух, на котором сверху закреплен обычный вентилятор.
Стандартный электровентилятор полностью снимается, он больше не понадобится.
Аккуратно срезается  один их аэродинамический гребеней, что  подают воздух к ногам водителя и пассажира, так как моторчик от модели 2108 намного длиннее.
Крыльчатка убирается, а все функции отдаются стандартному пятилопастному вентилятору.
Дырка в крыльчатке немного увеличивается в диаметре, в нее аккуратно засовывается новый вал

Важно следить, чтобы новая конструкция стала на новое место надежно.
Перед установкой нового вентилятора нужно подключить его напрямую и проверить его работоспособность.
Заменяется встроенный резистор, главная задача которого – обеспечение относительно тихой работы вентилятора. Новый вентилятор из-за большого количества перегоняемого воздуха создает сильный шум

Лучший вариант замены –  резистор, устанавливаемый на автомобиль ВАЗ 2108.
Заменяется выключатель вентилятора на модель от того же авто, что и вся конструкция. Причина –  во время длительной работы печки подается совсем другой ток, в результате чего через некоторое время стандартная кнопка включения просто расплавится.

Шум от обновленного устройства будет немного больше заводской, но этот недостаток в зимнее холодное время почти незаметен после доработки отопителя.

Устройство печки

Печка состоит из следующих частей:

1. Отопитель, в нем установлен радиатор печки (на рисунке обозначен цифрой 5), он нагревает проникающий снаружи воздух;
2. Вентилятор печки, или моторчик (на рисунке обозначен цифрой 14), он нагнетает поток теплого воздуха в салон, он закреплен в специальном кожухе (на рисунке обозначен цифрой 16) на эластичных подушках, которые гасят его вибрацию;
3. Система управления печкой — кнопка вентилятора (на рисунке обозначен цифрой 18), три ручки управления режимами отопления — обдув на стекла, забор воздуха из салона или с улицы и открытие и закрытие крана печки.

1 , 9 – воздуховоды обогрева боковых стёкол слева и справа;
2 — воздуховод обогрева лобового стекла;
3 — кожух радиатора;
4 — крышка воздухозаборника;
5 — радиатор отопителя;
6 — кран радиатора;
7, 8 шланги радиатора для подвода и отвода горячей жидкости системы охлаждения;
10 — поворотные дефлекторы;
11 — заслонка воздуховода;
12 — воздухораспределительная крышка;
13 — направляющий кожух вентилятора;
15 — рычаг воздухораспределительной крышки;
17 — тяги управления;
19 — центральный воздуховод.

Системы отопления работает в следующем порядке:

• Воздух для отопления поступает снаружи, через воздухозаборники на капоте.
• Под капотом находится специальная коробка, изолированная уплотнителем из резины, для притока воздуха.
• С нее воздушный поток направляется в печку.
• Далее воздух подогревается радиатором, который питается тосолом, антифризом. Степень нагрева регулируется краном отопителя. Краник управляется гибкой тягой, при помощи рычага управления.
• Воздух при высокой скорости движения авто может поступать в салон, без включенного вентилятора. Поэтому на большой скорости можно пользоваться печкой без дополнительной нагрузки электросеть автомобиля. Включение отопителя салона осуществляется переключателем вентилятора, имеющего три положения – нейтральную и две скорости включения: маленькую и высокую. Скорости обеспечиваются за счет резистора, он увеличивает сопротивление цепи и снижает скорость движения вентилятора.
• Вентилятор разгоняет теплый поток воздуха по воздуховодам в стороны, на боковые стёкла для хорошей видимости зеркал заднего вида, и в дефлекторы решёток, которые можно изменять направление потока воздуха для лучшего обдува. Также идет поток тёплого воздуха по воздуховоду для обдува лобового стекла.

Выше на рисунке синим цветом показана схема циркуляции холодных потока воздуха, а оранжевым – схема движения теплого потока воздуха.
Основные части системы отопления:

1 — крышка распределения воздуха;
2 – электродвигатель вентилятора;
3 – вентилятор, корпус крыльчатки;
4 – кран отопителя;
15 – радиатор.

Управление печки осуществляется:

• Изменением положения нижней крышки кожуха вентилятора при помощи рычага (вниз-вверх);
• Изменением положения рычагов блока управления (заслонки обогрева боковых стёкол и лобового стекла, крышки притока воздуха).

Какие поломки в системе отопления чаще всего происходят

• Подтекание краника радиатора, патрубков, корпуса радиатора;
• Неисправность электрооборудования (предохранитель, переключатель режимов, окисление проводов, моторчик). Предохранитель вентилятора находится в монтажном блоке предохранителей под номером F1 номиналом 10А, ниже представлена схема монтажного блока.

Замена краника печки

На автомобиле ВАЗ 2107 иногда краник может подтекать или вообще закиснуть. Им приходится пользоваться интенсивно и поэтому он часто выходит из строя. Прежде, чем приступить к замене крана, приобретите набор прокладок для него. Краник меняется при остывшем двигателе.

Последовательность действий при замене:

1. Ослабляем хомут подводящего патрубка (нижний) и снимаем с крана;
2. Нижним рычагом, в блоке управления, закрываем заслонки;
3. Снимаем бардачок;
4. Демонтируем воздуховод за бардачком — для этого отсоединяем его от бокового дефлектора и снимаем его с корпуса отопителя. Теперь ключом на 7 ослабляем тягу крана и снимаем её.

Ключом на 10 откручиваем кран от радиатора;

• Отсоединяем патрубок и снимаем кран отопителя, может побежать тосол, его следует собрать в емкость;
• Ключом на 10 откручиваем патрубок от краника;

Разъединяем кран и патрубок. На этом все, снятие крана закончено.

Как заменить кран на ВАЗ 2101-2107 «классика», «Волга», «Нива», «Ока» (порядок работ)

Операции по замене крана отопителя на различных автомобилях очень схожи и отличаются в основном необходимостью в демонтаже некоторых деталей для осуществления доступа к вышедшему из строя крану.

Далее будет подробно рассмотрена замена крана на автомобилях ВАЗ 2101-07 «классика».

По инструкции, перед тем как приступить к снятию патрубков, необходимо слить жидкость из системы охлаждения двигателя. Эту операцию можно опустить, учитывая тот факт, что радиатор печки и патрубки находятся выше уровня основного радиатора. При этом следует учесть, что какая-то часть охлаждающей жидкости все равно вытечет, поэтому необходимо иметь под рукой небольшую емкость.

Отверткой ослабляем затяжку хомутов и снимаем шланги с труб радиатора отопителя. Не забудьте подставить емкость для слива вытекающей из патрубков охлаждающей жидкости под шланги.

Ключом на «8» отворачиваем два самореза и снимаем уплотнитель с труб радиатора.

В салоне машины снимаем полку панели приборов. Для удобства снимаем корпус вещевого ящика. На ВАЗ 2104, 2107 с панелью приборов с боковыми воздуховодами, необходимо также демонтировать воздухопровод, отвернув гайку на «10» и поддев шлицевой отверткой защелки по периметру.

Ключом на «7» ослабляем затяжку винта и отсоединяем тягу привода крана печки (1).

Снятие крана печки

Ключом на «10» отворачиваем две гайки крепления крана к радиатору отопителя (2) и снимаем кран отопителя вместе с впускной трубой и резиновой прокладкой.

Ключом на «10» отворачиваем две гайки и отсоединяем от крана впускной патрубок с прокладкой

Обратите внимание на профиль прокладки

Снимаем и переставляем на новый кран скобу крепления тяги привода.

Устанавливаем новый кран с новыми прокладками в порядке, обратном снятию. Для «перестраховки» наносим герметик на поверхность состыковки крана и радиатора, а также крана и трубы впускного патрубка.

Установка нового крана отопителя

Заполняем жидкостью систему охлаждения двигателя (при полном сливе) или доливаем часть жидкости, которая вытекла из патрубков и радиатора при замене, и убеждаемся в герметичности соединения крана с радиатором отопителя и впускным патрубком.

Разновидности дополнительного обогревающего устройства

Если владелец российского транспортного средства задумывается над тем, как поставить дополнительную печку на ВАЗ-2110, то, в первую очередь, он должен знать о том, что практическое большинство существующих сейчас конструкций врезаются непосредственно в стандартную систему охлаждения силового агрегата. Распределение нагретого воздушного потока по салону осуществляется за счёт встроенного электрического вентилятора.

Дополнительная печка, купленная в магазине

Дополнительная печка в салон ВАЗ-2110 может быть приобретена в магазине, однако, в целях экономии, такой агрегат можно сделать своими руками. На самом деле, в автомагазинах продаются абсолютно разные виды дополнительных отопителей. В зависимости от бюджета и предпочтений автомобилиста можно выбрать как маленькие, так и довольно габаритные конструкции. Правда, далеко не все представленные модели могут быть размещены в десятке без ущерба комфорту пассажиров. Свободного места в машине отечественного производства немного, поэтому, выбирая агрегат, предварительно следует определиться с местом его будущей установки.

Если автовладелец принял решение установить дополнительную печку под сиденьем пассажира, то приобретаемое устройство не должно быть шире 33 см, выше 20 см и иметь глубину, не превышающую 25 см.

Если выбирать оптимальное место для расположения дополнительного обогревателя, стоит остановиться на участке авто, находящемся между сидений (агрегат займёт место тоннеля), или непосредственно под передним сиденьем пассажира.

Ввиду всех перечисленных условий самодельный дополнительный отопитель ВАЗ-2110 должен быть автономным компактным агрегатом. Среди наиболее популярных моделей стоит отметить товары компании ТехноМастер, выпускаемые в Тольятти. Стоимость такого устройства колеблется в пределах 2500–3000 руб. Неплохим качеством отличаются продукты Гелиос, Ксерос и Зенит, принадлежащие фирме Эберспехер. Их стоимость только на несколько сотен может превышать ранее указанные модели.

Эберспехер Гелиос

Рекомендуем: Удаление царапин на бампере своими руками — способы и технология

Если автовладелец решил не тратить время и не модернизировать штатную печку ВАЗ-2110, а расположить в салоне новое дополнительное устройство, при выборе конструкции следует внимательно изучить характеристики и размеры дополнительного приспособления.

Устройство и принцип работы печки ВАЗ-2107

Для того чтобы провести профилактику отопительной системы салона транспортного средства и правильно настроить её работу необходимо изначально разобраться в устройстве печки ВАЗ-2107.

Печка в семёрке находится в салоне и прикреплена к перегородке отсека на моторе четырьмя крепёжными элементами. Между мотором и печкой установлен резиновый уплотнитель. Воздух к печке прибывает через специальные отверстия в капоте. Сзади отопителя в отсеке двигателя находится коробка для подачи воздуха. Воздух проходит через радиатор, где происходит его прогревание, и входит в машину либо под давлением холодного воздуха с улицы на больших скоростях автомобиля, либо под действием вентилятора, который создаёт движение воздуха под давлением. Вентилятор имеет три скорости работы: нейтральная, низкая и повышенная. Переключатель скоростей работы вентилятора находится на приборной панели автомобиля.

Наглядная схема работы отопителя ВАЗ-2107

Радиатор печки употребляет для функционирования жидкость системы охлаждения машины. Количество горячей жидкости, которая попадает в радиатор, можно отрегулировать краном. Он находится возле пола транспортного средства со стороны пассажира и идёт от рычага управления гибких тяг. Рычаг управления находятся на приборной панели транспортного средства. Верхний переключатель печки отвечает за кран отопителя. В предельной правой позиции переключатель полностью открывает краник, в радиатор попадает максимально возможное количество охлаждающей жидкости. В положении переключателя слева кран закрыт, антифриз не попадает в радиатор, и печка остаётся холодной.

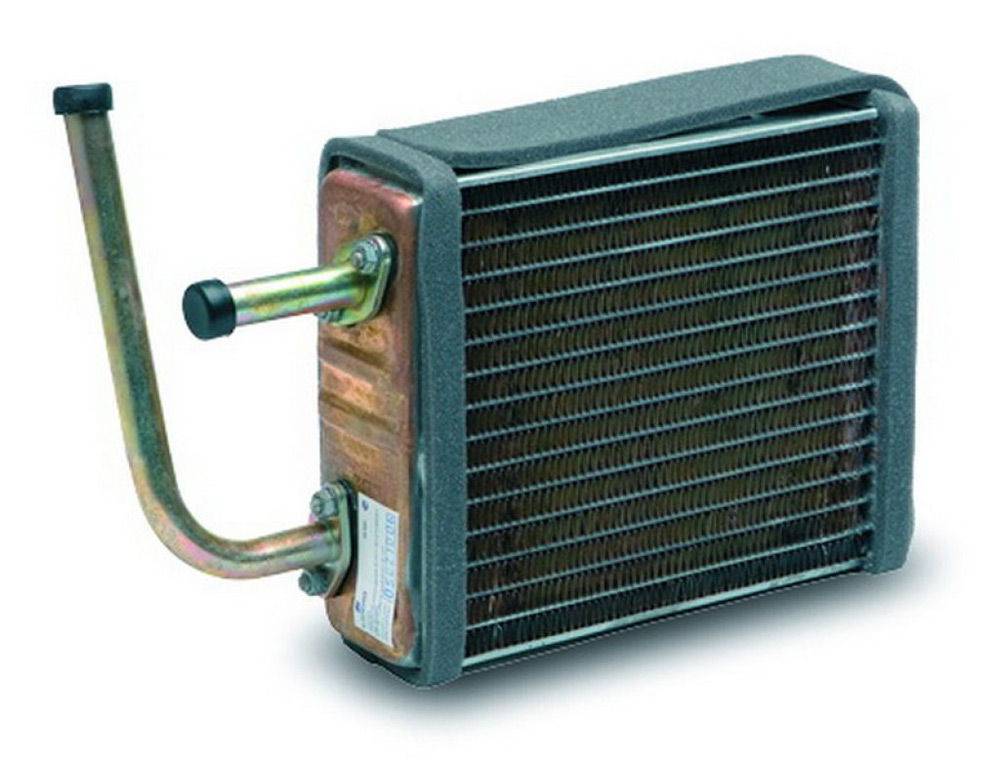

Внешний вид радиатора печки автомобиля ВАЗ-2107

Под радиатором расположен моторчик печки. В электрическую систему мотора включён резистор, который даёт возможность переключения скоростей вентилятора.

Под действием вентилятора тёплый воздух идёт по трубкам в сторону боковых стёкол, к ветровому стеклу и к дефлекторам. С помощью решёток дефлекторов можно изменить маршрут подачи воздуха для направленного обдува. Управление горячим воздухом происходит с помощью открывания или закрывания заслонки печки, крышка которой регулируется рычагами гибких тяг. За задвижку люка подачи воздуха отвечает средний рычаг. В предельной правой позиции переключателя в машину попадает максимально возможное количество воздуха с улицы. В крайнем левом местоположении и герметичном закрывании крышки воздух в салон не попадает.

Самый нижний рычаг отвечает за развёрстку потоков воздуха. Правая позиция рычага обеспечивает максимальную подачу воздуха к боковым стёклам машины, левая — обеспечивает обдув ветрового стекла.

Детальную схему подключения системы вентиляции и отопления ВАЗ-2107 можно посмотреть в технической документации к транспортному средству.

Работа с резистором

Для того чтобы была возможность регулировать скорость поступления тепла в салон, можно установить дополнительный ВАЗ-2107. Обычно у резистора имеются две спирали с сопротивлением 0,23 и 0,82 Ом.

Новый резистор устанавливается под педаль газа так, чтобы доступ к нему был свободный. При включении печки на первую скорость, ток будет идти через 2 спирали. На второй скорости ток пойдёт через спираль с сопротивлением 0,23 Ом. Мимо резистора ток идёт при включении третьей скорости.

Резистор располагается справа от педали акселератора и крепится на задней части блока управления кондиционированием воздуха.

Таким образом, машина будет прогреваться гораздо быстрее и качественнее. Дополнительным плюсом является уменьшение запотевания стёкол и циркуляция воздуха в салоне. В целом подогрев воздуха в машине будет более равномерным.

С наступлением холодов каждый автовладелец выполняет профилактический осмотр ТС и устраняет возможные неисправности. Как правило, производится замена антифриза, масла, покрышки меняются на зимние. Печка тоже требует к себе особого внимания, поскольку является одним из основных узлов автомобиля, обеспечивающих комфорт в холодное время.

Как и любой узел в автомобиле, печка тоже может перестать функционировать. В зимний период такая поломка может сделать эксплуатацию автомобиля невозможной: стекла покрываются изморозью или потеют, в результате чего ухудшается обзор.

Чтобы самостоятельно отремонтировать печку, необходимо знать ее устройство.

В систему отопления входят такие составляющие:

• Отопитель. Его задача — нагревать воздух. Основным элементом отопителя является радиатор, посредством которого циркулирует ОЖ.
• Вентилятор, который направляет в салон нагретый воздух. Вентилятор крепится в кожухе путем эластичных подушек, которые гасят вибрацию.
• Система управления печки, куда входит кнопка вентилятора, а также заслонки и ручки управления режимами обогрева.

Где взять ещё одну печку

Так как на отечественных автомобилях, например, на ВАЗ-2107, не позволяет постоянно поддерживать комфортную температуру в салоне из-за самого устройства, то водители могут установить дополнительную печку на ВАЗ-2107. В самом деле, если на улице температура ниже минус 10, то радиатор уже плохо справляется со своей задачей, и сделать обогрев быстрее смогут только две печки в ВАЗ-2107.

Чаще всего для дополнительного обогрева салона используется аппарат китайского производства на 12 вольт, с шестью каналами справа и шестью каналами слева (по 3 на каждый вентилятор).

При заказе второй китайского производства необходимо учитывать расположение выходных патрубков, которые запитываются в систему. От них будет зависеть положение вашей новой отопительной системы при установке.

Система позволяет производить забор воздуха из салона двумя вентиляторами. Регулировка скорости обычно есть в каждом устройстве, и лучше остановиться на трёхступенчатой регулировке.

Печные системы могут быть не только на два, но и на один вентилятор с тремя выходными патрубками. Даже такая маленькая дополнительная печка способна прогреть салон до плюс 25 за 2–3 минуты.

Усовершенствование печки ваз 2107.

Обладатели ВАЗ 2107, знают — что звуковое сопровождение печки, не говорит о том, что она хорошо работает. Поэтому, мы произведем ее улучшение своими руками. На данный момент, обладателю ваз, предоставляется множество советов по модернизации печки. Далеко не каждый из них, дает желаемый результат. Самостоятельно можно уплотнить отводы воздуха или настроить потоки воздуха. Но, в данном случае общая обстановка в салоне не измениться. Для увеличение температуры в салоне, необходимо увеличить подачу тепла радиатором. Вентилятор изготовителя, нужно заменить. Дело в том, что он слишком мал и не продуктивен для ваз 2107. Доработка происходит, с использование деталей отопления от 2108.

Для реконструкции системы отопления, нам понадобиться вентилятор от восьмерки. Частота его вращения значительно больше. При этом, он требует наименьших затрат энергии.

Порядок модернизации отопительной системы ВАЗ 2107:

• В салоне, убираем оболочку нижней части отопления. На данной части, располагается штатный вентилятор.
• Снимаем штатный вентилятор. В дальнейшем он нам не потребуется.
• Обрезаем гребень, подающий воздух к полу авто. Этого требует доработка, на восьмерке мотор немного длиннее.
• Убираем вентилятор с двумя лопастями. Его функцию, будет выполнять вентилятор имеющий пять лопастей.
• Перед тем, как установить новый вентилятор — подключаем и проверяем его.
• Устанавливаем новое устройство, на место старого. Необходимо, надежно закрепить конструкцию на ее новом месте.
• Для более спокойной работы вентилятора, меняем резистор. Новый вентилятор, перегоняет большое количество воздуха и достаточно шумен. Для этой цели, так же, подойдет резистор от восьмерки.
• Кнопки и регуляторы вентилятора, меняем на новые. Используем от ваз 08. Стандартная кнопка от 2107, быстро придёт в негодность, за счёт разницы тока. Доработка произведена.

После реконструкции, печка не станет работать тише. Но при этом, комфорт в салоне существенно повысится!

Пошаговая инструкция по замене радиатора

Что делать, чтобы печка снова заработала? Первым делом заменить или починить радиатор, для этого пошагово осуществите такие действия:

1. Слейте в емкость охлаждающую жидкость.
2. Вывинтите с моторного отсека 2 хомута, находящиеся на патрубках старого устройства, извлеките шланги.
3. Выкрутите фиксатор резинового уплотнителя, а затем полностью снимите его.
4. В салоне ВАЗ-2107 тоже придется поработать. Снимите панель, где располагается радиоприемник, с помощью отвертки или ключа, рассчитанного на 7, выкрутите крепежный элемент троса привода крана печки.
5. Не откладывайте отвертку – она еще понадобится, чтобы снять скобы в виде пружин. Их четыре, расположены детали на кожухе вентилирующего оборудования.
6. Слегка приспустите кожух в направлении вниз, а потом отодвиньте влево.
7. Теперь радиатор можно вытянуть.
8. Приступайте к осмотру старого агрегата. Какое изделие можно не менять? Если на металлических трубках не видно следов подтеков, нет коррозии. Коррозию зачищают, а металлические трубы с протечками заменяют. Бывает, что у крана отопителя закушен рычаг, суть в том, что он больше не открывается или, существуют проблемы с закрыванием. Переустанавливая составляющие радиатора, помните о том, что хорошие прокладки уплотняют прилегание деталей друг к другу. По каждой прокладке следует пройтись силиконовым герметиком, прикручивают их надежно, но при этом не перетягивая крепления.
9. Смазке герметиком подлежат и резиновые шланги, проводящие на всем пути охлаждающую жидкость.
10. Соберите и монтируйте радиатор точно так, как указано в инструкции, но в обратной последовательности.
11. Если есть необходимость, долейте тосол.
12. Осталось включить зажигание и проверить, насколько герметично соединение патрубков со шлангами ВАЗ-2107.

Что делать, если не греет печка в ВАЗ-2107 и всему виной радиатор, показано в видео: https://www.youtube.com/watch?v=gGOGR8EeHWI.

Управление системой

У ВАЗ-2104 отопление салона управляется рукоятками панели управления, каждая из которых обеспечивает закрытие и открытие того или иного элемента.

Так, верхняя рукоятка 9 обеспечивает открытие и закрытие крана радиатора 22. Ею регулируется количество жидкости, которая будет попадать в радиатор.

Средней рукояткой 10 производится открытие и закрытие крышки люка 7 воздухопритока, чем регулируется количество подаваемого свежего воздуха извне авто.

Нижняя рукоятка 11 регулирует положение заслонки 16, которая распределяет поток воздуха по воздуховодам.

Есть одна особенность управления распределения воздушного потока. При положении заслонки 16 на обдув лобового стекла заслонки обогрева боковых стекол полностью перекрываются. И наоборот, при перекрытии подачи потока заслонкой на лобовое стекло, воздух направляется только на боковые стекла.

Такое явления обусловлено тем, что рычаг заслонки лобового стекла соединен с рычагом заслонок боковых воздуховодов. Поэтому для одновременного обогрева лобового и боковых стекол рукоятку управления заслонкой нужно ставить в средне положение.

Отопление ВАЗ-2104 производится 4 способами:

• Обогрев лобового стекла (Средняя и нижняя рукоятки панели управления переведены вправо до упора);
• Обогрев боковых стекол (средняя рукоятка переведена вправо, а нижняя – влево до упора);
• Обогрев ног (верхняя рукоятка – вправо до упора, воздухораспределительная крышка корпуса отопителя опущена вниз);
• Подача горячего воздуха извне через опущенные стекла (похоже на шутку, но так указано в технической документации к авто);

Типичные поломки

Замена крана отопителя ВАЗ-2107 производится при наличии следующих поломок:

1. Чрезмерном износе сальников и прокладок.
2. Разрушении корпуса устройства.
3. Наличии накипи на внутренней поверхности.
4. Прокладки и сальники нормально работают до тех пор, покуда в системе охлаждения залит качественный антифриз и его уровень в норме.
5. Накипь образуется при использовании воды вместо специальных жидкостей.

При разрушении корпуса появляется утечка, ее можно выявить по таким признакам:

1. Появление на лобовом и боковых окнах маслянистых капель.
2. Снижение уровня антифриза в бачке.
3. На полу у ног пассажира появляются мокрые пятна или лужи.

В том случае, если протекает кран отопителя, попробуйте при помощи ключа на «10» немного подтянуть болты. Если не удается избавиться от утечки, необходимо произвести замену крана отопителя ВАЗ-2107

Обратите внимание на то, что в антифризе содержится большое количество вредных компонентов, поэтому нежелательно тянуть с ремонтом. Если на автомобиле кран не переключается, на это есть несколько причин:

1. Если рычаг регулировки двигается без сопротивления, то, скорее всего, трос привода слетел с зажимов.
2. При засорении крана рычаг перемещается очень туго.

Пытаться произвести ремонт этого устройства не стоит, проще установить новый. На автомобиле ВАЗ-2107 ремонт крана печки нецелесообразно проводить – стоимость нового довольно низкая. Некоторые автомобилисты вместо того, чтобы ежегодно приобретать новый кран, устанавливают водопроводный. И два раза в год открывают и закрывают его. Не очень удобно, зато надежно и долговечно.
